<<A>> демонтаж компрессора кондиционирования воздуха и сцепления в сборе
- После установки шланга снимите компрессор кондиционера и муфту в сборе с кронштейна.
- Демонтированный компрессор переменного тока и муфту в сборе обвязать струной в положении, при котором она не будет мешать снятию и установке генератора в сборе.
<<B>> демонтаж генератора в сборе
Снимите генератор в сборе с нижней стороны.
>> A <<монтаж заземляющего кабеля
- Установите кабель массы в зоне, обозначенной на иллюстрации буквой А.
- Затянуть монтажный болт генератора в сборе на заданный момент.
Момент затяжки: 44 ± 10 Н.м (33 ± 7 фут-фунт)
Схема №150
>> B <<кондиционер монтажа компрессора и сцепления в сборе
Затяните крепежные болты компрессора переменного тока и узла сцепления на заданный момент в порядке, указанном на иллюстрации.
Момент затяжки: 23 ± 6 Н.м (17 ± 4 фут-фунт)
Схема №151
Схема №152
- После установки шланга снимите компрессор кондиционера и муфту в сборе с кронштейна.
- Демонтированный компрессор переменного тока и муфту в сборе обвязать струной в положении, при котором она не будет мешать снятию и установке генератора в сборе.
Снимите генератор в сборе вверх.
>> A <<кондиционер монтажа компрессора и сцепления в сборе
Затяните крепежные болты компрессора переменного тока и узла сцепления на заданный момент в порядке, указанном на иллюстрации.
Момент затяжки: 23 ± 6 Н.м (17 ± 4 фут-фунт)
Схема №153

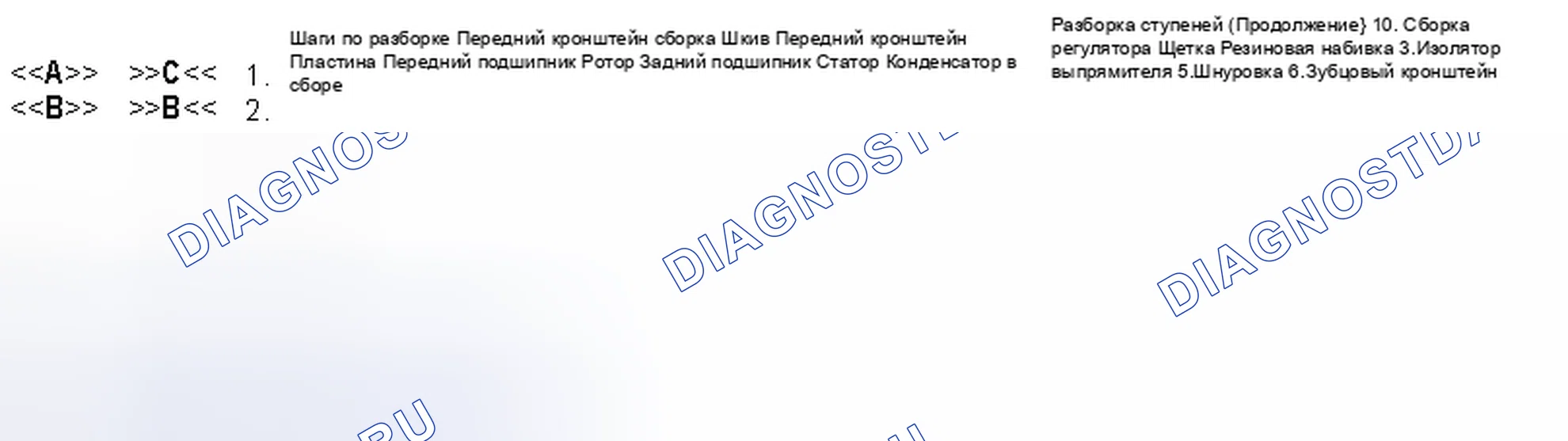

Схема №154
Схема №155
Требуемый специальный инструмент
- MB992226: Зубчатая розетка
<<A>> демонтаж переднего кронштейна в сборе
| Внимание | Не вставляйте лезвия отвертки слишком глубоко. Это может привести к повреждению катушки статора. |
|---|
Вставьте лезвия отверток между передним кронштейном в сборе и сердечником статора, и потяните и разделите их отвертками.
Схема №156
<<B>> снятие шкива генератора
| Внимание | Работу выполняйте осторожно, чтобы не повредить ротор. |
|---|
Зажмите ротор в тисках шкивом вверх для снятия шкива.
Схема №157
Схема №158
Схема №159
Схема №160
- Установите специальный инструмент MB992226 на ролик.
- Установите закрытый ключ в шестигранную зону MB992226 специального инструмента.
- Вставьте шестигранное гнездо долота шириной по граням 10 мм в шестигранную область вала ротора.
- Придерживайте ролик закрытым ключом. Вращайте вал ротора по часовой стрелке, чтобы снять шкив.
<<D>> демонтаж переднего кронштейна
| Внимание | Не вставляйте лезвия отвертки слишком глубоко. Это может привести к повреждению катушки статора. |
|---|
Вставьте лезвия отверток между передним кронштейном и сердечником статора, и потяните и разделите их отвертками.
Схема №161
Схема №162
- Отверните 6 установочных винтов выводного провода статора, а затем снимите статор.
- Отверните 4 установочных винта регулятора для демонтажа регулятора в сборе.
>> A <<монтаж регулятора в сборе
После установки регулятора в сборе вставьте кусок проволоки через отверстие в заднем кронштейне, одновременно нажимая на щетку, чтобы удерживать щетку от перемещения.
ПримечаниеЕсли не вставить провод для фиксации щетки, установка ротора затруднена.
Схема №163
Схема №164
>> B <<монтаж шкива
Стороной шкива вверх удерживайте ротор в тисках и установите шкив.
>> C <<монтаж переднего кронштейна в сборе
Снимите щетку, удерживающую провод, после установки ротора.
Схема №165
Схема №166
- Очистите внутреннюю обойму переднего подшипника и обойму шкива.
- Завинтите внутреннее кольцо шкива до соприкосновения с внутренним кольцом переднего подшипника.
- Установите специальный инструмент MB992226 на ролик.
- Установите закрытый ключ в шестигранную зону MB992226 специального инструмента.
- Вставьте шестигранное гнездо долота шириной 10 мм (0,4 дюйма) в шестигранную область вала ротора.
- Придерживайте ролик закрытым ключом.
Поверните шестигранное гнездо долота против часовой стрелки, чтобы затянуть его на заданный момент.
Заданный крутящий момент: 73 ± 12 Н.м (54 ± 8 фут-фунт)
