Как проверить клеммы и разъёмы
- Многие неисправности в электрической системе вызваны плохим жгутом и клеммами. Неисправности также могут быть вызваны помехами от других электрических систем и механическими или химическими повреждениями.
- Тщательно проверить разъемы на предмет ослабления, плохого соединения, изгиба, коррозии, загрязнения, износа или повреждения.
- Была ли обнаружена проблема? Отремонтируйте или заменить при необходимости и перейдите в процедуру " Проверка ремонта автомобиля " Перейти к процедуре " Осмотр силовой цепи.
Как проверить цепь питания
- IG «OFF»(«ОТКЛЮЧЕНО»)
- Отсоединить разъем MAPS.
- ВГ «ВКЛ»
- Измерить напряжение между клеммой 2 разъема жгута MAPS и массой. Технические характеристики: Приблизительно 5V
- Соответствует ли измеренное напряжение спецификации? Перейдите в раздел " Проверка сигнальной цепи " MAPS. После ремонта открыть или замкните на массу жгут и перейдите к разделу " Верификация ремонта транспортного средства
Как проверить сигнальный цепь
- Проверить замыкание на массу в жгуте
- IG «OFF»(«ОТКЛЮЧЕНО»)
- Отсоединить разъемы MAPS и блок управления двигателем.
- Измерить сопротивление между клеммой 1 разъема жгута MAPS и массой. Спецификация: Бесконечная
- Соответствует ли измеренное сопротивление спецификации? Перейдите в раздел " Проверка разомкнутого жгута " MAPS. После устранения короткого замыкания на массу в цепях и перейдите к разделу " Верификация ремонта транспортного средства
- Проверка открытия в жгуте
- IG «OFF»(«ОТКЛЮЧЕНО»)
- Отсоединить разъемы MAPS и блок управления двигателем.

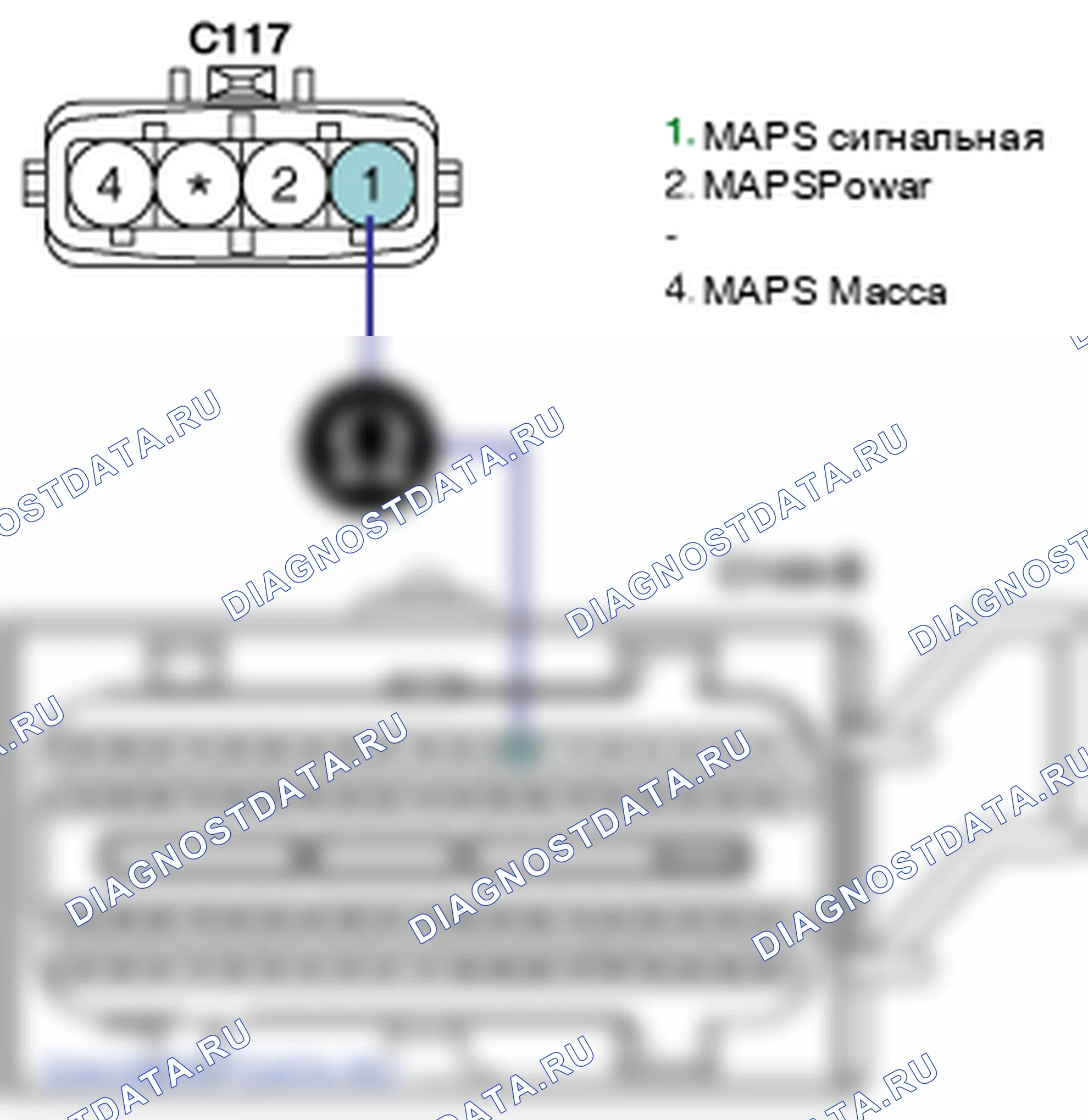

- Измерить сопротивление между клеммой 1 соединителя жгута MAPS и клеммой 8 разъема жгута блок управления двигателем (C144-B).спецификация: Приблизительно менее 1 Ом
- Находится ли измеренное сопротивление в пределах спецификации? Перейдите к " Проверке компонентов " MAPS. Ремонт открыть в жгуте и перейдите к " Верификации ремонта автомобиля.
