Электрооборудование кузова

Пошаговое руководство по теме «Электрооборудование кузова» для автомобиля Lexus IS F I (2007–2014). Демонтаж, установка, регулировка и диагностика с иллюстрациями.

1 подраздел 14 статей 685 иллюстраций ~26 минут чтения

# Электрооборудование

# Система тарификации (служебная информация)

Схема №1

Рис. 1: ИЛЛЮСТРАЦИЯ. Lexus IS F I — Рис. 1: ИЛЛЮСТРАЦИЯ

Схема №2

Рис. 2: ИЛЛЮСТРАЦИЯ. Lexus IS F I — Рис. 2: ИЛЛЮСТРАЦИЯ

Схема №3

Рис. 3: ИЛЛЮСТРАЦИЯ. Lexus IS F I — Рис. 3: ИЛЛЮСТРАЦИЯ

Схема №4

Рис. 4: ИЛЛЮСТРАЦИЯ. Lexus IS F I — Рис. 4: ИЛЛЮСТРАЦИЯ

Схема №5

Рис. 5: ДЕМОНТАЖ. Lexus IS F I — Рис. 5: ДЕМОНТАЖ

Схема №6

Схема №7

Схема №8

Схема №9

ОТСОЕДИНЕНИЕ КАБЕЛЯ ОТ ОТРИЦАТЕЛЬНОЙ КЛЕММЫ АККУМУЛЯТОРА ПРИМЕЧАНИЕ: При отсоединении кабеля некоторые системы необходимо инициализировать после повторного подключения кабеля. См. ИНИЦИАЛИЗАЦИЯ.
СНИМИТЕ УПЛОТНЕНИЕ КАНАЛА ВПУСКА ХОЛОДНОГО ВОЗДУХА. См. ДЕМОНТАЖ - Шаг 3
СНЯТЬ ПРАВУЮ БОКОВУЮ КРЫШКУ МАШИННОГО ОТДЕЛЕНИЯ. См. раздел ДЕМОНТАЖ - Шаг 5
СНЯТЬ ПЕРЕДНИЕ КОЛЕСА
ДВИГАТЕЛЬ ПОД КРЫШКОЙ
ЗАДНИЙ ДВИГАТЕЛЬ ПОД КРЫШКОЙ ЛЕВ.
ЗАДНИЙ ДВИГАТЕЛЬ ПОД КРЫШКОЙ ПРАВЫЙ
СНЯТЬ № 1 ВХОД ВОЗДУХООЧИСТИТЕЛЯ. См. ДЕМОНТАЖ - Шаг 20
СНЯТЬ ПОДУЗЕЛ КРЫШКИ ВОЗДУХООЧИСТИТЕЛЯ. См. ДЕМОНТАЖ - Шаг 4
СНЯТЬ ПОДУЗЕЛ КОРПУСА ВОЗДУХООЧИСТИТЕЛЯ. См. ДЕМОНТАЖ - Шаг 22
УЗЕЛ РЕЗЕРВНОГО БАКА ОТДЕЛЬНОГО РАДИАТОРА. См. ДЕМОНТАЖ - Шаг 3
СНЯТЬ РЕМЕНЬ С V-ОБРАЗНЫМ РЕБРОМ. См. ДЕМОНТАЖ - Шаг 4
ОТСОЕДИНИТЬ ЖГУТ ПРОВОДОВ Выверните болт, и отсоедините зажим и кабель заземления.
СНЯТЬ ПЕРЕДНЮЮ ПЛАНКУ СТАБИЛИЗАТОРА Снять переднюю планку стабилизатора. См. ДЕМОНТАЖ.
СНЯТЬ ГЕНЕРАТОР Отверните гайку А, и отсоедините жгут от клеммы + В. Выверните болт Б, и отсоедините трубку маслоохладителя. Снимите хомут С. Отсоедините разъем генератора Д. Снимите гайку и кронштейн электрожгута. Отверните 2 болта и 2 гайки. С помощью торцевого ключа E8 «TORX» снимите 2 шпильки и генератор.

Схема №10

Рис. 10: РАЗБОРКА. Lexus IS F I — Рис. 10: РАЗБОРКА

Схема №11

Схема №12

Схема №13

Схема №14

Схема №15

Схема №16

Схема №17

Схема №18

Схема №19

Схема №20

Схема №21

Схема №22

СНЯТЬ ШКИВ ГЕНЕРАТОРА Установить SST1-A на вал шкива. SST: 09820-63011 09820-06010 09820-06021 Установить SST1-B на SST1-A. Удерживая SST1-A на участке вала шкива, затяните SST1-B на заданный момент. Крутящий момент: 39 Н * м (400 кгс * см, 29 фут * фунт) ПРИМЕЧАНИЕ: Надежно прикрепите SST1-A к валу шкива. HINT: Считайте SST1-B момент затяжки, используя реактивный момент SST1-A. Смонтировать 2 грани SST2 в тисках. Присоединив SST1-A и B к генератору, вставьте стопорную гайку шкива в шестигранную часть SST2. Чтобы ослабить гайку шкива, поверните SST1-A в направлении, показанном на иллюстрации. ПРИМЕЧАНИЕ: Когда SST2 (гайка шкива) закреплена на месте, стопорная гайка шкива ослабнет из-за вращения SST1-A в направлении, показанном на иллюстрации. Снимите генератор с SST2. Удерживая SST1-B на месте, поверните SST1-A вправо, чтобы ослабить его. Затем снимите SST1-A и В с генератора. Снимите контргайку шкива и шкив генератора.
СНЯТЬ ЗАДНЮЮ ТОРЦЕВУЮ КРЫШКУ ГЕНЕРАТОРА Снимите 3 гайки и заднюю торцевую крышку генератора с катушки генератора в сборе.
СНЯТЬ ИЗОЛЯТОР КЛЕММ ГЕНЕРАТОРА Снять изолятор клемм генератора с генераторной катушки в сборе.
СНЯТЬ ЩЕТКОДЕРЖАТЕЛЬ ГЕНЕРАТОРА В СБОРЕ Снимите 2 винта и щеткодержатель генератора в сборе с катушки генератора в сборе.
СНЯТЬ ГЕНЕРАТОРНУЮ КАТУШКУ В СБОРЕ Снять 4 сквозных болта. С помощью SST снимите катушку генератора в сборе. SST: 09950-40011 09951-04020 09952-04010 09953-04020 09954-04010 09955-04071 09957-04010
СНЯТЬ РОТОР ГЕНЕРАТОРА В СБОРЕ Снять шайбу генератора. Снимите ротор генератора в сборе с концевой рамы привода.
СНЯТЬ ПОДШИПНИК РОТОРА ГЕНЕРАТОРА Отверните 4 винта и снимите фиксатор с рамы приводного конца. С помощью SST и молотка снимите подшипник ротора генератора с концевой рамы привода. SST: 09950-60010 09951-00270 SST: 09950-70010 09951-07100

Схема №23

Рис. 23: ПРОВЕРКА электрооборудования кузова. Lexus IS F I — Рис. 23: ПРОВЕРКА электрооборудования кузова

Схема №24

Схема №25

Схема №26

Схема №27

Схема №28

ОСМОТР ЩЕТКОДЕРЖАТЕЛЯ ГЕНЕРАТОРА В СБОРЕ С помощью нониусного суппорта измерьте открытую длину щетки. Стандартная длина 10,5 мм (0 413 дюйма) Минимальная длина 4,5 мм (0 177 дюйма) Если открытая длина щетки меньше минимальной, замените щеткодержатель генератора в сборе.
ОСМОТР РОТОРА ГЕНЕРАТОРА В СБОРЕ Осмотрите подшипник ротора генератора. При вращении подшипника ротора генератора проверьте, чтобы подшипник ротора генератора не прилипал и не было необычного шума. При застревании подшипника ротора генератора или появлении необычного шума замените ротор генератора в сборе. Измерьте сопротивление. Измерьте сопротивление между токосъемными кольцами. Стандартное сопротивление от 1,5 до 1,9 Ом Если сопротивление выходит за пределы указанного диапазона, замените ротор генератора в сборе. Измерить сопротивление между токосъемным кольцом и сердечником ротора. Стандартное сопротивление 1 МОм и более Если сопротивление не находится в указанном диапазоне, замените ротор генератора в сборе. Измерьте диаметр. С помощью штангенциркуля измерьте диаметр токосъемного кольца. Стандартный диаметр от 14,2 до 14,4 мм (от 0 559 до 0 567 дюйма) Минимальный диаметр 14,0 мм (0 551 дюйма) Если диаметр меньше минимального, замените ротор генератора в сборе.
ОСМОТР ПОДШИПНИКА РОТОРА ГЕНЕРАТОРА При вращении подшипника ротора генератора проверьте, чтобы подшипник ротора генератора не заедал и не было необычного шума. При застревании подшипника ротора генератора или появлении необычного шума замените подшипник ротора генератора.

Схема №29

Рис. 29: ПОВТОРНАЯ СБОРКА. Lexus IS F I — Рис. 29: ПОВТОРНАЯ СБОРКА

Схема №30

Схема №31

Схема №32

Схема №33

Схема №34

Схема №35

Схема №36

Схема №37

УСТАНОВИТЬ ПОДШИПНИК РОТОРА ГЕНЕРАТОРА С помощью SST и пресса запрессовать новый подшипник ротора генератора в торцевую раму привода. SST: 09950-60010 09951-00500 SST: 09950-70010 09951-07100 Совместите выступы фиксатора с вырезами рамы приводного конца, а затем установите фиксатор 4 винтами. Крутящий момент: 3,0 Н * м (30 кгс * см, 27 дюйм. * фунт)
УСТАНОВИТЬ РОТОР ГЕНЕРАТОРА В СБОРЕ Установить ротор генератора в сборе. Установите шайбу генератора.
УСТАНОВКА ГЕНЕРАТОРНОЙ КАТУШКИ В СБОРЕ Используя SST и пресс, запрессуйте генераторную катушку в сборе в торцевую раму привода. SST: 09612-70100 Затянуть 4 сквозных болта. Крутящий момент: 7,5 Н * м (76 кгс * см, 68 дюйм. * фунт)
УСТАНОВИТЬ ЩЕТКОДЕРЖАТЕЛЬ ГЕНЕРАТОРА В СБОРЕ Вставьте штифт (диаметр 1,0 мм (0 039 дюйма)) в узел щеткодержателя генератора, чтобы закрепить 2 щетки на месте. Установите держатель щетки генератора на катушку генератора в сборе с помощью 2 винтов. Крутящий момент: 1,8 Н * м (18 кгс * см, 16 дюйм * фунт) Выньте штифт (диаметр 1,0 мм (0 039 дюйм)).
УСТАНОВИТЬ ИЗОЛЯТОР КЛЕММ ГЕНЕРАТОРА Установить изолятор клемм генератора в сборе с генераторной катушкой.
УСТАНОВИТЬ ЗАДНЮЮ ТОРЦЕВУЮ КРЫШКУ ГЕНЕРАТОРА Установите заднюю торцевую крышку генератора на катушку генератора в сборе с помощью 3 гаек. Крутящий момент: 4,6 Н * м (47 кгс * см, 42 дюйма * фунт)
УСТАНОВИТЬ ШКИВ ГЕНЕРАТОРА Установить шкив генератора, и временно установить контргайку шкива. Установите SST1-A на вал шкива. SST: 09820-63011 09820-06010 09820-06021 Установить SST1-B на SST1-A. Удерживая SST1-A на участке вала шкива, затяните SST1-B на заданный момент. Крутящий момент: 39 Н * м (400 кгс * см, 29 фут * фунт) ПРИМЕЧАНИЕ: Надежно прикрепите SST1-A к валу шкива. HINT: Считайте SST1-B момент затяжки, используя реактивный момент SST1-A. Смонтировать 2 грани SST2 в тисках. Присоединив SST1-A и B к генератору, вставьте стопорную гайку шкива в шестигранную часть SST2. Чтобы затянуть гайку шкива генератора, поверните SST1-A в направлении, показанном на иллюстрации. Крутящий момент 133 Н * м (1351 кгс * см, 98 фут * фунт) Снять генератор с SST2. Удерживая SST1-B на месте, поверните SST1-A вправо, чтобы ослабить его. Затем снимите SST1-A и В с генератора. Проверьте плавность вращения шкива генератора.

Как установить систему тарификации (служебной информация)

УСТАНОВКА ГЕНЕРАТОРА С помощью торцевого ключа E8 «TORX» установите генератор 2-мя шпильками. Крутящий момент: 10 Н * м (102 кгс * см, 7 фут. * фунт) Установите генератор с 2 болтами и 2 гайками. Момент затяжки: 43 Н * м (438 кгс * см, 32 фт. * лбф) Установить кронштейн электрожгута с гайкой. Крутящий момент: 6,0 Н * м (61 кгс * см, 53 дюйма * фунт) Подсоедините жгут к клемме + В гайкой А. Крутящий момент: 12 Н * м (122 кгс * см, 9 футов * фунт) Установите трубку маслоохладителя болтом В. Крутящий момент: 14 Н * м (140 кгс * см, 10 футов * фунт) Подсоедините зажим электрожгута В. Подсоедините разъем генератора Д.
УСТАНОВИТЬ ШТАНГУ ПЕРЕДНЕГО СТАБИЛИЗАТОРА Установить штангу переднего стабилизатора. См. УСТАНОВКА.
МОНТАЖ ЭЛЕКТРОЖГУТА Соедините электрожгут с болтом и хомутом. Крутящий момент: 21 Н * м (214 кгс * см, 15 фут. * фунт)
УСТАНОВИТЬ РЕМЕНЬ С V-ОБРАЗНЫМ РЕБРОМ. См. раздел УСТАНОВКА - Шаг 1
УСТАНОВИТЬ ЗАПАСНОЙ БАК РАДИАТОРА В СБОРЕ. См. раздел УСТАНОВКА - Шаг 2
УСТАНОВИТЬ ПОДУЗЕЛ КОРПУСА ВОЗДУХООЧИСТИТЕЛЯ. См. раздел УСТАНОВКА - Шаг 66
УСТАНОВИТЬ ПОДУЗЕЛ КОЛПАКА ВОЗДУХООЧИСТИТЕЛЯ. См. раздел УСТАНОВКА - Шаг 2
УСТАНОВИТЬ № 1 ВХОД ВОЗДУХООЧИСТИТЕЛЯ. См. раздел УСТАНОВКА - Шаг 91
ЗАДНИЙ ДВИГАТЕЛЬ УСТАНОВИТЕ ПОД ЛЕВУЮ КРЫШКУ
ЗАДНИЙ ДВИГАТЕЛЬ ПОД КРЫШКОЙ ПРАВ.
УСТАНОВИТЕ ДВИГАТЕЛЬ ПОД КРЫШКУ
УСТАНОВИТЬ ПРАВУЮ БОКОВУЮ КРЫШКУ МАШИННОГО ОТДЕЛЕНИЯ. См. раздел УСТАНОВКА - Шаг 92
УСТАНОВИТЬ УПЛОТНЕНИЕ КАНАЛА ВПУСКА ХОЛОДНОГО ВОЗДУХА. См. раздел УСТАНОВКА - Шаг 94
УСТАНОВИТЬ ПЕРЕДНИЕ КОЛЕСА
ПОДКЛЮЧЕНИЕ КАБЕЛЯ К ОТРИЦАТЕЛЬНОЙ КЛЕММЕ АККУМУЛЯТОРА ПРИМЕЧАНИЕ: При отсоединении кабеля некоторые системы необходимо инициализировать после повторного подключения кабеля. См. ИНИЦИАЛИЗАЦИЯ.

Примечание

# Электрические розетки (внутренние) (служебная информация)

Схема №38

Рис. 38: ИЛЛЮСТРАЦИЯ. Lexus IS F I — Рис. 38: ИЛЛЮСТРАЦИЯ

Схема №39

Рис. 39: ДЕМОНТАЖ. Lexus IS F I — Рис. 39: ДЕМОНТАЖ

Схема №40

Схема №41

Схема №42

СНЯТЬ ПОДУЗЕЛ РУЧКИ ПЕРЕКЛЮЧЕНИЯ ПЕРЕДАЧ. См. ДЕМОНТАЖ - Шаг 4
СНЯТЬ ВЕРХНИЙ № 1 ГАРНИР ПАНЕЛИ ПУЛЬТА. См. раздел ДЕМОНТАЖ - Шаг 5
СНЯТЬ ВЕРХНИЙ № 2 ГАРНИР ПАНЕЛИ ПУЛЬТА. См. ДЕМОНТАЖ - Шаг 6
СНЯТЬ ПОДУЗЕЛ КОНСОЛЬНОЙ ПАНЕЛИ. См. ДЕМОНТАЖ - Шаг 7
СНИМИТЕ ПЕРЕДНИЙ СБОРНИК ЗОЛЫ В СБОРЕ. См. раздел ДЕМОНТАЖ - Шаг 8
СНЯТЬ УЗЕЛ ПРИКУРИВАТЕЛЯ Снять узел ручки и элемента прикуривателя. Выведите зажим из зацепления. Поверните кольцевую гайку в направлении, указанном стрелкой, чтобы снять ее. Снимите гнездо прикуривателя. Снимите фиксатор прикуривателя.

Схема №43

Рис. 43: УСТАНОВКА. Lexus IS F I — Рис. 43: УСТАНОВКА

Схема №44

Схема №45

УСТАНОВКА ПРИКУРИВАТЕЛЯ В СБОРЕ Установите фиксатор прикуривателя. Установите гнездо прикуривателя. Для ее установки поверните кольцевую гайку в направлении, указанном стрелкой. Зацепите зажим. Установите ручку прикуривателя и узел элемента.
УСТАНОВИТЕ ПЕРЕДНИЙ СБОРНИК ЗОЛЫ В СБОРЕ. См. раздел УСТАНОВКА - Шаг 42
УСТАНОВИТЬ ПОДУЗЕЛ КОНСОЛЬНОЙ ПАНЕЛИ. См. раздел УСТАНОВКА - Шаг 43
УСТАНОВИТЬ ВЕРХНИЙ № 2 ГАРНИР ПАНЕЛИ ПУЛЬТА. См. раздел УСТАНОВКА - Шаг 44
УСТАНОВИТЬ ВЕРХНИЙ № 1 ГАРНИР ПАНЕЛИ ПУЛЬТА. См. раздел УСТАНОВКА - Шаг 45
УСТАНОВИТЬ ПОДУЗЕЛ РУЧКИ ПЕРЕКЛЮЧЕНИЯ ПЕРЕДАЧ. См. раздел УСТАНОВКА - Шаг 46

Схема №46

Рис. 46: ИЛЛЮСТРАЦИЯ. Lexus IS F I — Рис. 46: ИЛЛЮСТРАЦИЯ

Схема №47

Рис. 47: ДЕМОНТАЖ. Lexus IS F I — Рис. 47: ДЕМОНТАЖ

Схема №48

СНЯТЬ ПОДУЗЕЛ РУЧКИ ПЕРЕКЛЮЧЕНИЯ ПЕРЕДАЧ. См. ДЕМОНТАЖ - Шаг 4
СНЯТЬ ВЕРХНИЙ № 1 ГАРНИР ПАНЕЛИ ПУЛЬТА. См. раздел ДЕМОНТАЖ - Шаг 5
СНЯТЬ ВЕРХНИЙ № 2 ГАРНИР ПАНЕЛИ ПУЛЬТА. См. ДЕМОНТАЖ - Шаг 6
СНЯТЬ ПОДУЗЕЛ КОНСОЛЬНОЙ ПАНЕЛИ. См. ДЕМОНТАЖ - Шаг 7
СНИМИТЕ ПЕРЕДНИЙ СБОРНИК ЗОЛЫ В СБОРЕ. См. раздел ДЕМОНТАЖ - Шаг 8
СНИМИТЕ ЗАДНИЙ СБОРНИК ЗОЛЫ В СБОРЕ. См. ДЕМОНТАЖ - Шаг 7
ИЗВЛЕКИТЕ УЗЕЛ РЕГИСТРА КОРОБКИ КОНСОЛИ. См. раздел ДЕМОНТАЖ - Шаг 8
СНИМИТЕ КОРОБКУ КОНСОЛИ. См. ДЕМОНТАЖ - Шаг 9
СНЯТЬ РОЗЕТКУ ПИТАНИЯ В СБОРЕ Отсоедините клешню, чтобы снять розетку питания в сборе.
СНЯТЬ КРЫШКУ РАЗЪЕМА ТОЧКИ ПИТАНИЯ Отсоедините 2 клешни, чтобы снять крышку разъема точки питания.

Схема №49

Рис. 49: УСТАНОВКА. Lexus IS F I — Рис. 49: УСТАНОВКА

Схема №50

УСТАНОВИТЕ КРЫШКУ РАЗЪЕМА ТОЧКИ ПИТАНИЯ Зацепите 2 зубца, чтобы установить крышку разъема точки питания.
УСТАНОВИТЬ РОЗЕТКУ ПИТАНИЯ В СБОРЕ Зацепите захват для установки розетки питания в сборе.
УСТАНОВКА КОНСОЛЬНОЙ КОРОБКИ. См. раздел УСТАНОВКА - Шаг 1
УСТАНОВИТЬ УЗЕЛ РЕГИСТРОВОЙ КОРОБКИ КОНСОЛИ. См. раздел УСТАНОВКА - Шаг 2
УСТАНОВИТЕ ЗАДНИЙ СБОРНИК ЗОЛЫ В СБОРЕ. См. раздел УСТАНОВКА - Шаг 3
УСТАНОВИТЕ ПЕРЕДНИЙ СБОРНИК ЗОЛЫ В СБОРЕ. См. раздел УСТАНОВКА - Шаг 42
УСТАНОВИТЬ ПОДУЗЕЛ КОНСОЛЬНОЙ ПАНЕЛИ. См. раздел УСТАНОВКА - Шаг 43
УСТАНОВИТЬ ВЕРХНИЙ № 2 ГАРНИР ПАНЕЛИ ПУЛЬТА. См. раздел УСТАНОВКА - Шаг 44
УСТАНОВИТЬ ВЕРХНИЙ № 1 ГАРНИР ПАНЕЛИ ПУЛЬТА. См. раздел УСТАНОВКА - Шаг 45
УСТАНОВИТЬ ПОДУЗЕЛ РУЧКИ ПЕРЕКЛЮЧЕНИЯ ПЕРЕДАЧ. См. раздел УСТАНОВКА - Шаг 46

Примечание

См. также:
ДЕМОНТАЖ - Шаг 4

# Глоссарий терминов и символов электрической схемы OEM

Условные обозначения электрических схем (1 из 4). Схема №51

Рис. 51: Идентификационные символы для электрических схем (1 из 4). Lexus IS F I — Рис. 51: Идентификационные символы для электрических схем (1 из 4)

Идентификационные символы для электрических схем (2 из 4). Схема №52

Рис. 52: Идентификационные символы для электрических схем (2 из 4). Lexus IS F I — Рис. 52: Идентификационные символы для электрических схем (2 из 4)

Условные обозначения электрических схем (3 из 4). Схема №53

Рис. 53: Идентификационные символы для электрических схем (3 из 4). Lexus IS F I — Рис. 53: Идентификационные символы для электрических схем (3 из 4)

Идентификационные символы для электрических схем (4 из 4). Схема №54

Рис. 54: Идентификационные символы для электрических схем (4 из 4). Lexus IS F I — Рис. 54: Идентификационные символы для электрических схем (4 из 4)

# Общая информация по электрической электросхеме OEM

Как использовать эту информацию

Это обеспечивает информацию об электрических цепях, установленных на транспортных средствах, путем разделения их на цепи для каждой системы.

Фактическая проводка каждой схемы системы показана от точки, где источник питания принимается от батареи, до каждой точки заземления. (Все схемы показаны с выключателями в выключенном положении.)

При поиске и устранении неисправностей сначала изучите работу цепи, в которой обнаружена неисправность (см. статью СИСТЕМНЫЕ ЦЕПИ OEM), источник питания, подающий питание на эту цепь (см. статью ИСТОЧНИК ПИТАНИЯ), и точки заземления (см. статью ЗАЗЕМЛЯЮЩИЕ ТОЧКИ OEM).

После того, как работа схемы понятна, приступайте к устранению неисправности проблемной цепи, чтобы изолировать причину. Используйте статьи «Расположение реле» и «Прокладка электропроводки», чтобы найти каждую деталь, соединительную колодку и разъемы жгута проводов, жгут проводов и разъемы жгута проводов и точки заземления каждой цепи системы. Внутренняя проводка для каждого распределительного блока также предусмотрена для лучшего понимания соединения в пределах распределительного блока.

Проводка, относящаяся к каждой системе, обозначена в каждой цепи системы стрелками (от ___ до ___). Если требуются общие соединения, см. раздел.

* Информация в этой статье о жгутах проводов. Информация о компонентах и сборочных частях является справочной, но в некоторых случаях эта справочная информация может не включаться или может отличаться от фактического транспортного средства. При осмотре или ремонте транспортного средства следует руководствоваться соответствующей статьей.

Схема №55

Рис. 55: КАК ИСПОЛЬЗОВАТЬ ЭТУ ИНФОРМАЦИЮ. Lexus IS F I — Рис. 55: КАК ИСПОЛЬЗОВАТЬ ЭТУ ИНФОРМАЦИЮ

* Система, показанная здесь, является ТОЛЬКО ПРИМЕРОМ. Он отличается от реальной схемы, показанной в статье СИСТЕМНЫЕ СХЕМЫ OEM.

Схема №56

Схема №57

[P]: Расположение компонентов

Кодекс	Посмотрите
H4	: COWL сторона J/B LH - левый приборная панель REINFORCEMENT
H7	: COWL сторона J/B LH - левый приборная панель REINFORCEMENT
H17	[COWL сторона J/B LH INTERNAL цепь]
H6	: COWL сторона J/B LH - левый приборная панель REINFORCEMENT
H9	[COWL сторона J/B LH INTERNAL цепь]
J7	[COWL сторона J/B LH INTERNAL цепь]

[Q]: Блоки реле

Кодекс	Посмотрите	Блоки реле (расположение блоков реле)
1	ГЛОССАРИЙ ТЕРМИНОВ И СИМВОЛОВ ЭЛЕКТРИЧЕСКОЙ СХЕМЫ OEM	R/B № 1 (скоба приборной панели левая)

[R]: Соединительный блок и соединитель кабельного жгута

Кодекс	Посмотрите	Соединительный блок и кабельный жгут (расположение соединителя)
3C	: МАШИННОЕ ОТДЕЛЕНИЕ R/B № 1 В СБОРЕ;: МАШИННОЕ ОТДЕЛЕНИЕ J/B № 1 В СБОРЕ - ПРАВЫЙ ДВИГАТЕЛЬНЫЙ ОТСЕК	Провод приборной панели и J/B № 3 (скоба приборной панели левая)
IB	реле LOCATIONS	Провод приборной панели и приборная панель J/B (нижняя отделочная панель)

[S]: Соединитель, соединяющий жгут проводов и жгут проводов

Кодекс	Посмотрите	Соединение электрического жгута и электрического жгута (расположение соединителя)
CH1	: COWL сторона J/B RH - правый приборная панель REINFORCEMENT	Главный провод машинного отделения и провод приборной панели (левая импульсная панель)
HJ1	ПРОКЛАДКА ЭЛЕКТРОПРОВОДКИ	Провод приборной панели и напольный провод (правая импульсная панель)

[T]: Точки заземления

Кодекс	Посмотрите	Расположение точек заземления
H1	ПРОКЛАДКА ЭЛЕКТРОПРОВОДКИ	Под левым центральным столбом
H2	ПРОКЛАДКА ЭЛЕКТРОПРОВОДКИ	Центр задней панели

[P]: Указывает справочные статьи, показывающие расположение деталей в цепи системы на транспортном средстве.

Пример: Код «H4»(фонарь отказ датчик).

* Первый символ кода обозначает буквенный код, назначенный жгуту проводов, а второй - порядковый номер деталей, подключенных к жгуту проводов.

Схема №58

[Q]: Указывает эталонное изделие, показывающее положение на транспортном средстве релейных блок-разъемов в цепи системы.

Пример: Разъем «1» установлен с левой стороны панели приборов.

[R]: Указывает эталонное изделие, показывающее положение на транспортном средстве J/B и жгута проводов в цепи системы.

Пример: Разъем «3С» соединяет провод приборной панели и J/B № 3. Устанавливается на левой стороне панели приборов.

[S]: Указывает справочную статью, описывающую жгут проводов и разъем жгута проводов (сначала показан охватывающий жгут проводов, а затем охватываемый жгут проводов).

Пример: Соединитель «CH1» соединяет главный провод машинного отделения (охватывающий) и провод приборной панели (охватываемый). Он установлен на левой боковой панели.

[T]: Указывает эталонное изделие, показывающее положение наземных точек на транспортном средстве.

Пример: Точка заземления «Н2» установлена на центре задней панели.

Принципиальная схема точек заземления показывает соединения от всех основных частей до соответствующих точек заземления. При устранении неисправности неисправной точки заземления проверка системных цепей, использующих общее заземление, может помочь вам быстро определить неисправность заземления. Таким же образом можно проверить взаимосвязь между точками заземления (, и показано ниже).

Схема №59

В разделе «Схема протекания тока» описывается, на какие части каждого источника питания (предохранители, плавкие вставки и автоматические выключатели) передается ток. На принципиальной схеме источника питания объясняются условия, когда питание от аккумулятора подается на каждую систему. Поскольку все принципиальные схемы системы начинаются от источника питания, система источника питания должна быть полностью понятна.

Схема №60

Схема №61

Схема №62

Разъем для подключения к компоненту (номер контакта указывается цифрой)
Соединительный разъем Обозначает разъем, подключенный к короткой клемме. Соединительный разъем включает в себя короткую клемму, которая соединена с рядом жгутов проводов. Всегда проводите осмотр с установленной короткой клеммой.
Код деталей Первая буква кода берется из первой буквы детали, а цифры указывают ее порядок в частях, которые начинаются с одной и той же буквы.
Цвет разъема Не указаны разъемы молочно-белого цвета.
Формы соединителей, используемые для соединения жгутов проводов. Слева: Формы охватывающего соединителя Справа: Формы охватываемого соединителя Цифры указывают номера выводов.
Цвета соединителей. (Соединители с не указанными цветами белые)

Схема №63

Рис. 63: Информация о номере детали. Lexus IS F I — Рис. 63: Информация о номере детали

Код детали
Наименование детали Текст в скобках является дополнительной информацией о деталях.
Номер детали

Указан номер детали Toyota.

Не все вышеперечисленные номера деталей разъема установлены для поставки.

Примечание

# Системные схемы OEM

# Соединительные блоки OEM, установка пиролиза и места расположения предохранителей/реле

Соединительный блок моторного отсека, ECU и расположение предохранителей/реле. Схема №64

Рис. 64: Соединительный блок моторного отсека, ECU и расположение предохранителей/реле. Lexus IS F I — Рис. 64: Соединительный блок моторного отсека, ECU и расположение предохранителей/реле

Распределительный блок приборной панели, установки пиролиза и места установки предохранителей/реле. Схема №65

Рис. 65: Соединительный блок приборной панели, установка пиролиза и места установки предохранителей/реле. Lexus IS F I — Рис. 65: Соединительный блок приборной панели, установка пиролиза и места установки предохранителей/реле

Расположение ЭБУ кузова. Схема №66

Рис. 66: Расположение ЭБУ кузова. Lexus IS F I — Рис. 66: Расположение ЭБУ кузова

Места установки ЭБУ. Схема №67

Рис. 67: Расположение кресел ЭБУ. Lexus IS F I — Рис. 67: Расположение кресел ЭБУ

Машинное отделение R/B No.1 Сборка Машинное отделение J/B No.1 Сборка

Правый отсек двигателя (Схема №64)

Расположение предохранителей/реле в сборе R/B и J/B № 1 машинного отделения. Схема №68

Рис. 68: Расположение предохранителей/реле в узлах R/B и J/B № 1 машинного отделения. Lexus IS F I — Рис. 68: Расположение предохранителей/реле в узлах R/B и J/B № 1 машинного отделения

Расположение сборочных разъемов R/B и J/B No.1 машинного отделения (блок A). Схема №69

Рис. 69: Расположение сборочных разъемов R/B и J/B No.1 машинного отделения (блок A). Lexus IS F I — Рис. 69: Расположение сборочных разъемов R/B и J/B No.1 машинного отделения (блок A)

Схема внутреннего контура Ж/Б No1 и Ж/Б No1 машинного отделения. Схема №70

Рис. 70: Схема внутренней цепи узлов R/B No1 и J/B No1 машинного отделения. Lexus IS F I — Рис. 70: Схема внутренней цепи узлов R/B No1 и J/B No1 машинного отделения

Машинное отделение R/B No.2 Сборка Машинное отделение J/B No.2 Сборка

Левый моторный отсек (Схема №64)

Расположение реле сборки R/B и J/B No.2 машинного отделения (1 из 2). Схема №71

Рис. 71: Расположение реле сборки R/B и J/B No.2 машинного отделения (1 из 2). Lexus IS F I — Рис. 71: Расположение реле сборки R/B и J/B No.2 машинного отделения (1 из 2)

Расположение сборочных разъемов R/B и J/B No.2 машинного отделения (2 из 2). Схема №72

Рис. 72: Расположение сборочных разъемов R/B и J/B No.2 машинного отделения (2 из 2). Lexus IS F I — Рис. 72: Расположение сборочных разъемов R/B и J/B No.2 машинного отделения (2 из 2)

Схема внутреннего контура узлов R/B No2 и J/B No2 машинного отделения (1 из 2). Схема №73

Рис. 73: Схема внутренней цепи узлов R/B No.2 и J/B No.2 машинного отделения (1 из 2). Lexus IS F I — Рис. 73: Схема внутренней цепи узлов R/B No.2 и J/B No.2 машинного отделения (1 из 2)

Схема внутреннего контура узлов R/B No2 и J/B No2 машинного отделения (2 из 2). Схема №74

Рис. 74: Схема внутреннего контура R/B No.2 и J/B No.2 машинного отделения (2 из 2). Lexus IS F I — Рис. 74: Схема внутреннего контура R/B No.2 и J/B No.2 машинного отделения (2 из 2)

Схема внутреннего контура узлов R/B No2 и J/B No2 машинного отделения. Схема №75

Рис. 75: Схема внутреннего контура R/B No.2 и J/B No.2 машинного отделения. Lexus IS F I — Рис. 75: Схема внутреннего контура R/B No.2 и J/B No.2 машинного отделения

Машинное отделение Р/Б No3

Левый моторный отсек (Схема №64)

Расположение реле R/B No3 машинного отделения. Схема №76

Рис. 76: Расположение реле R/B No3 машинного отделения. Lexus IS F I — Рис. 76: Расположение реле R/B No3 машинного отделения

Капот Борта J/B лев.

Усиление левой приборной панели (Схема №65)

Расположение левого разъема со стороны капота. Схема №77

Рис. 77: Расположение левого разъема со стороны капота. Lexus IS F I — Рис. 77: Расположение левого разъема со стороны капота

Расположение левого разъема со стороны капота (Вид А). Схема №78

Рис. 78: Расположение левого разъема со стороны капота J/B (Вид A). Lexus IS F I — Рис. 78: Расположение левого разъема со стороны капота J/B (Вид A)

Усиление левой приборной панели (Схема №65)

Расположение левого разъема со стороны капота J/B (Вид B). Схема №79

Рис. 79: Расположение левого разъема со стороны капота J/B (Вид B). Lexus IS F I — Рис. 79: Расположение левого разъема со стороны капота J/B (Вид B)

Расположение левого разъема со стороны капота J/B (Вид C). Схема №80

Рис. 80: Расположение левого разъема со стороны капота J/B (Вид C). Lexus IS F I — Рис. 80: Расположение левого разъема со стороны капота J/B (Вид C)

Схема внутренней цепи левого борта J/B капота (1 из 2). Схема №81

Рис. 81: Схема внутренней цепи левого борта капота J/B (1 из 2). Lexus IS F I — Рис. 81: Схема внутренней цепи левого борта капота J/B (1 из 2)

Схема внутренней цепи левого борта J/B капота (2 из 2). Схема №82

Рис. 82: Схема внутренней цепи левой стороны J/B капота (2 из 2). Lexus IS F I — Рис. 82: Схема внутренней цепи левой стороны J/B капота (2 из 2)

Капот Борта J/B прав.

Усиление правой приборной панели (Схема №65)

Расположение правого разъема со стороны капота. Схема №83

Рис. 83: Расположение правого разъема со стороны капота. Lexus IS F I — Рис. 83: Расположение правого разъема со стороны капота

Расположение правого разъема со стороны капота (Вид A). Схема №84

Рис. 84: Расположение правого разъема со стороны капота J/B (Вид A). Lexus IS F I — Рис. 84: Расположение правого разъема со стороны капота J/B (Вид A)

Усиление правой приборной панели (Схема №65)

Расположение правого разъема со стороны капота J/B (Вид B). Схема №85

Рис. 85: Расположение правого разъема со стороны капота J/B (Вид B). Lexus IS F I — Рис. 85: Расположение правого разъема со стороны капота J/B (Вид B)

Расположение правого разъема со стороны капота J/B (Вид C). Схема №86

Рис. 86: Расположение правого разъема со стороны капота J/B (Вид C). Lexus IS F I — Рис. 86: Расположение правого разъема со стороны капота J/B (Вид C)

Схема внутренней цепи правого борта капота J/B (1 из 2). Схема №87

Рис. 87: Схема внутренней цепи правого борта капота J/B (1 из 2). Lexus IS F I — Рис. 87: Схема внутренней цепи правого борта капота J/B (1 из 2)

Схема внутренней цепи правого борта капота J/B (2 из 2). Схема №88

Рис. 88: Схема внутренней цепи правого борта капота J/B (2 из 2). Lexus IS F I — Рис. 88: Схема внутренней цепи правого борта капота J/B (2 из 2)

Соединитель соединительный (CAN LH)

Боковая панель капота левая (Схема №65)

Расположение соединительных разъемов (CAN LH). Схема №89

Рис. 89: Расположение соединительных разъемов (CAN LH). Lexus IS F I — Рис. 89: Расположение соединительных разъемов (CAN LH)

Схема внутренней цепи соединительного разъема (CAN LH). Схема №90

Рис. 90: Схема внутренней цепи соединительного разъема (CAN LH). Lexus IS F I — Рис. 90: Схема внутренней цепи соединительного разъема (CAN LH)

Соединитель соединительный (CAN RH)

Боковая панель капота правая (Схема №65)

Расположение реле соединительного разъема (CAN RH). Схема №91

Рис. 91: Расположение реле соединительного разъема (CAN RH). Lexus IS F I — Рис. 91: Расположение реле соединительного разъема (CAN RH)

Схема внутренней цепи соединительного разъема (CAN RH). Схема №92

Рис. 92: Схема внутренней цепи соединительного разъема (CAN RH). Lexus IS F I — Рис. 92: Схема внутренней цепи соединительного разъема (CAN RH)

# Прокладка электропроводки OEM

Схема №93

Рис. 93: Расположение деталей в моторном отсеке. Lexus IS F I — Рис. 93: Расположение деталей в моторном отсеке

Схема №94

Схема №95

Схема №96

Схема №97

Схема №98

Схема №99

Рис. 99: Расположение компонентов на приборной панели. Lexus IS F I — Рис. 99: Расположение компонентов на приборной панели

Схема №100

Схема №101

Схема №102

Схема №103

Рис. 103: Положение деталей в корпусе. Lexus IS F I — Рис. 103: Положение деталей в корпусе

Схема №104

Схема №105

Схема №106

Схема №107

Схема №108

Схема №109

Рис. 109: Положение компонентов в сиденье. Lexus IS F I — Рис. 109: Положение компонентов в сиденье

Схема №110

Схема №111

Рис. 111: Расположение соединителя, соединяющего жгут проводов и жгут проводов. Lexus IS F I — Рис. 111: Расположение соединителя, соединяющего жгут проводов и жгут проводов

Схема №112

Рис. 112: Расположение наземных точек. Lexus IS F I — Рис. 112: Расположение наземных точек

Схема №113

Рис. 113: Расположение соединителя, соединяющего жгут проводов и жгут проводов. Lexus IS F I — Рис. 113: Расположение соединителя, соединяющего жгут проводов и жгут проводов

Схема №114

Рис. 114: Расположение наземных точек. Lexus IS F I — Рис. 114: Расположение наземных точек

Схема №115

Рис. 115: Расположение соединителя, соединяющего кабельный жгут и кабельный жгут Расположение точек заземления. Lexus IS F I — Рис. 115: Расположение соединителя, соединяющего кабельный жгут и кабельный жгут Расположение точек заземления

Схема №116

Рис. 116: Расположение соединителя, соединяющего жгут проводов и жгут проводов. Lexus IS F I — Рис. 116: Расположение соединителя, соединяющего жгут проводов и жгут проводов

Антенна

Схема №117

# МассовТОЧКИ OEM

Схема №118

Рис. 118: ТОЧКА ЗАЗЕМЛЕНИЯ. Lexus IS F I — Рис. 118: ТОЧКА ЗАЗЕМЛЕНИЯ

Схема №119

Схема №120

Схема №121

Схема №122

Схема №123

Схема №124

Схема №125

Схема №126

Расположение деталей

Кодекс		Посмотрите
A9		ПРОКЛАДКА ЭЛЕКТРОПРОВОДКИ
A10	A	ПРОКЛАДКА ЭЛЕКТРОПРОВОДКИ
A15		ПРОКЛАДКА ЭЛЕКТРОПРОВОДКИ
A20		ПОЛОЖЕНИЕ ДЕТАЛЕЙ В приборной панели
E1	B	ПОЛОЖЕНИЕ ДЕТАЛЕЙ В ДВИГАТЕЛЬНОМ ОТСЕКЕ
J27		ПОЛОЖЕНИЕ ДЕТАЛЕЙ В приборной панели
J70		ПОЛОЖЕНИЕ ДЕТАЛЕЙ В приборной панели
J71		ПОЛОЖЕНИЕ ДЕТАЛЕЙ В приборной панели
J80	B	ПОЛОЖЕНИЕ ДЕТАЛЕЙ В приборной панели
P26		ПОЛОЖЕНИЕ ДЕТАЛЕЙ В КОРПУСЕ
Q7	A	ПОЛОЖЕНИЕ ДЕТАЛЕЙ В КРЕСЛЕ
Q35		ПОЛОЖЕНИЕ ДЕТАЛЕЙ В КОРПУСЕ
T11		ПОЛОЖЕНИЕ ДЕТАЛЕЙ В КРЕСЛЕ
U1	B	ПОЛОЖЕНИЕ ДЕТАЛЕЙ В КРЕСЛЕ

Блоки реле

Кодекс	Посмотрите	Блоки реле (расположение блоков реле)
1	: МАШИННОЕ ОТДЕЛЕНИЕ R/B № 1 В СБОРЕ;: МАШИННОЕ ОТДЕЛЕНИЕ J/B № 1 В СБОРЕ - ПРАВЫЙ ДВИГАТЕЛЬНЫЙ ОТСЕК (СМ. 20)	R/B № 1 машинного отделения в сборе (правый моторный отсек)
2	: МАШИННОЕ ОТДЕЛЕНИЕ R/B № 2 В СБОРЕ;: МАШИННОЕ ОТДЕЛЕНИЕ J/B № 2 В СБОРЕ - ЛЕВЫЙ ДВИГАТЕЛЬНЫЙ ОТСЕК (СМ. 20)	R/B № 2 машинного отделения в сборе (левое моторное отделение)

Соединительный блок и соединитель электрического жгута

Кодекс	Посмотрите	Соединительный блок и кабельный жгут (расположение соединителя)
2A	: МАШИННОЕ ОТДЕЛЕНИЕ R/B № 2 В СБОРЕ;: МАШИННОЕ ОТДЕЛЕНИЕ J/B № 2 В СБОРЕ - ЛЕВЫЙ ДВИГАТЕЛЬНЫЙ ОТСЕК (СМ. 20)	Главный провод машинного отделения и машинное отделение J/B № 2 в сборе (левый моторный отсек)
2B
2F
LA	: COWL сторона J/B LH - левый приборная панель REINFORCEMENT (SEE 20)	Провод приборной панели и сторона капота, левый J/B (усиление левой приборной панели)
LD
RA	: COWL сторона J/B RH - правый приборная панель REINFORCEMENT (SEE 20)	Провод приборной панели и сторона капота, правый J/B (усиление правой приборной панели)
RD
RK	: COWL сторона J/B RH - правый приборная панель REINFORCEMENT (SEE 20)	Главный провод машинного отделения и сторона капота, правый J/B (усиление правой приборной панели)

Соединитель, соединяющий жгут проводов и жгут проводов

Кодекс	Посмотрите	Соединение электрического жгута и электрического жгута (расположение соединителя)
BA2	: РАСПОЛОЖЕНИЕ СОЕДИНИТЕЛЬНОГО РАЗЪЕМА ЭЛЕКТРОЖГУТА И ЭЛЕКТРОЖГУТА	Провод машинного отделения № 2 и главный провод машинного отделения (левый моторный отсек)
Bz1	: РАСПОЛОЖЕНИЕ СОЕДИНИТЕЛЬНОГО РАЗЪЕМА ЭЛЕКТРОЖГУТА И ЭЛЕКТРОЖГУТА	Провод машинного отделения № 2 и провод вентилятора охлаждения (блок двигателя)
EA2	: РАСПОЛОЖЕНИЕ СОЕДИНИТЕЛЬНОГО РАЗЪЕМА ЭЛЕКТРОЖГУТА И ЭЛЕКТРОЖГУТА	Провод двигателя и главный провод машинного отделения (левый моторный отсек)
JA3	: РАСПОЛОЖЕНИЕ СОЕДИНИТЕЛЬНОГО РАЗЪЕМА ЭЛЕКТРОЖГУТА И ЭЛЕКТРОЖГУТА	Провод приборной панели и основной провод машинного отделения (левая боковая панель капота)
JR2	: РАСПОЛОЖЕНИЕ СОЕДИНИТЕЛЬНОГО РАЗЪЕМА ЭЛЕКТРОЖГУТА И ЭЛЕКТРОЖГУТА	Провод приборной панели и провод крыши (внутренняя стойка передней части кузова левая)
LP1	: РАСПОЛОЖЕНИЕ СОЕДИНИТЕЛЬНОГО РАЗЪЕМА ЭЛЕКТРОЖГУТА И ЭЛЕКТРОЖГУТА	Правый провод передней двери и провод пола № 1 (правая боковая панель капота)
Ln1	: РАСПОЛОЖЕНИЕ СОЕДИНИТЕЛЬНОГО РАЗЪЕМА ЭЛЕКТРОЖГУТА И ЭЛЕКТРОЖГУТА;: РАСПОЛОЖЕНИЕ ТОЧЕК ЗАЗЕМЛЕНИЯ	Жгут проводов правой передней двери и электрических ключей передней правой (внутренняя панель правой передней двери)
MQ1	: РАСПОЛОЖЕНИЕ СОЕДИНИТЕЛЬНОГО РАЗЪЕМА ЭЛЕКТРОЖГУТА И ЭЛЕКТРОЖГУТА	Провод левой передней двери и провод пола № 2 (боковая панель капота левая)
Mo1	: РАСПОЛОЖЕНИЕ СОЕДИНИТЕЛЬНОГО РАЗЪЕМА ЭЛЕКТРОЖГУТА И ЭЛЕКТРОЖГУТА;: РАСПОЛОЖЕНИЕ ТОЧЕК ЗАЗЕМЛЕНИЯ	Передняя дверь Левый провод и электрический ключ Жгут проводов Передняя левая (Внутренняя панель передней двери левая)
NP1	: РАСПОЛОЖЕНИЕ СОЕДИНИТЕЛЬНОГО РАЗЪЕМА ЭЛЕКТРОЖГУТА И ЭЛЕКТРОЖГУТА;: РАСПОЛОЖЕНИЕ ТОЧЕК ЗАЗЕМЛЕНИЯ	Провод задней двери № 1 и провод пола № 1 (центральная стойка кузова правая)
OQ1	: РАСПОЛОЖЕНИЕ СОЕДИНИТЕЛЬНОГО РАЗЪЕМА ЭЛЕКТРОЖГУТА И ЭЛЕКТРОЖГУТА;: РАСПОЛОЖЕНИЕ ТОЧЕК ЗАЗЕМЛЕНИЯ	Провод задней двери № 2 и провод пола № 2 (центральная стойка кузова лев.)
PT1	: РАСПОЛОЖЕНИЕ СОЕДИНИТЕЛЬНОГО РАЗЪЕМА ЭЛЕКТРОЖГУТА И ЭЛЕКТРОЖГУТА	Провод пола № 1 и правый провод переднего сиденья (под правой подушкой переднего сиденья)
PT2
QA1	: РАСПОЛОЖЕНИЕ СОЕДИНИТЕЛЬНОГО РАЗЪЕМА ЭЛЕКТРОЖГУТА И ЭЛЕКТРОЖГУТА	Провод пола № 2 и основной провод машинного отделения (левая боковая панель капота)

Кодекс	Посмотрите	Расположение точек заземления
A1	: РАСПОЛОЖЕНИЕ СОЕДИНИТЕЛЬНОГО РАЗЪЕМА ЭЛЕКТРОЖГУТА И ЭЛЕКТРОЖГУТА	Переднее крыло фартук лев.
A2
A3
A4	: РАСПОЛОЖЕНИЕ СОЕДИНИТЕЛЬНОГО РАЗЪЕМА ЭЛЕКТРОЖГУТА И ЭЛЕКТРОЖГУТА	Переднее крыло фартук прав.
A5
B1
B2	: РАСПОЛОЖЕНИЕ СОЕДИНИТЕЛЬНОГО РАЗЪЕМА ЭЛЕКТРОЖГУТА И ЭЛЕКТРОЖГУТА	Переднее крыло фартук лев.
C1	: РАСПОЛОЖЕНИЕ СОЕДИНИТЕЛЬНОГО РАЗЪЕМА ЭЛЕКТРОЖГУТА И ЭЛЕКТРОЖГУТА	Правый отсек двигателя
C2		Правый отсек двигателя
E2	: РАСПОЛОЖЕНИЕ СОЕДИНИТЕЛЬНОГО РАЗЪЕМА ЭЛЕКТРОЖГУТА И ЭЛЕКТРОЖГУТА	Двигательная установка
E3
E4
E5
G1
J1	: РАСПОЛОЖЕНИЕ СОЕДИНИТЕЛЬНОГО РАЗЪЕМА ЭЛЕКТРОЖГУТА И ЭЛЕКТРОЖГУТА	Боковая панель капота лев.

Кодекс	Посмотрите	Расположение точек заземления
J2	: РАСПОЛОЖЕНИЕ СОЕДИНИТЕЛЬНОГО РАЗЪЕМА ЭЛЕКТРОЖГУТА И ЭЛЕКТРОЖГУТА	Под передней консолью
J3		Под передней консолью
J4	: РАСПОЛОЖЕНИЕ СОЕДИНИТЕЛЬНОГО РАЗЪЕМА ЭЛЕКТРОЖГУТА И ЭЛЕКТРОЖГУТА	Боковая панель капота правая
P1	: РАСПОЛОЖЕНИЕ СОЕДИНИТЕЛЬНОГО РАЗЪЕМА ЭЛЕКТРОЖГУТА И ЭЛЕКТРОЖГУТА;: РАСПОЛОЖЕНИЕ ТОЧЕК ЗАЗЕМЛЕНИЯ	Под подушкой переднего сиденья прав.
P2	: РАСПОЛОЖЕНИЕ СОЕДИНИТЕЛЬНОГО РАЗЪЕМА ЭЛЕКТРОЖГУТА И ЭЛЕКТРОЖГУТА;: РАСПОЛОЖЕНИЕ ТОЧЕК ЗАЗЕМЛЕНИЯ	За спинкой заднего сиденья
P3	: РАСПОЛОЖЕНИЕ СОЕДИНИТЕЛЬНОГО РАЗЪЕМА ЭЛЕКТРОЖГУТА И ЭЛЕКТРОЖГУТА;: РАСПОЛОЖЕНИЕ ТОЧЕК ЗАЗЕМЛЕНИЯ	Внутренняя панель со стороны крыши правая
Q1	: РАСПОЛОЖЕНИЕ СОЕДИНИТЕЛЬНОГО РАЗЪЕМА ЭЛЕКТРОЖГУТА И ЭЛЕКТРОЖГУТА;: РАСПОЛОЖЕНИЕ ТОЧЕК ЗАЗЕМЛЕНИЯ	Под подушкой переднего сиденья лев.
Q2	: РАСПОЛОЖЕНИЕ СОЕДИНИТЕЛЬНОГО РАЗЪЕМА ЭЛЕКТРОЖГУТА И ЭЛЕКТРОЖГУТА;: РАСПОЛОЖЕНИЕ ТОЧЕК ЗАЗЕМЛЕНИЯ	Внутренняя панель стороны крыши левая

Примечание

# OEM источник питания (идентификация предохранителя)

Источник питания (блок-схема тока)

На графике ниже показан маршрут, по которому ток течет от батареи к каждому электрическому источнику (плавкая вставка, автоматический выключатель, предохранитель и т. Д.) И другим частям.

Текущая блок-схема (1 из 2). Схема №127

Рис. 127: Схема тока (1 из 2). Lexus IS F I — Рис. 127: Схема тока (1 из 2)

Текущая блок-схема (2 из 2). Схема №128

Рис. 128: Схема тока (2 из 2). Lexus IS F I — Рис. 128: Схема тока (2 из 2)

Машинное отделение R/B № 1 и машинное отделение J/B № 1

Плавкий предохранитель		Система
7.5A	ВЫСОКИЕ ЗВУКИ	Зарядка
10A	DOME	Адаптивная система переднего освещения
		Аудиосистема (с навигационной системой LEXUS), навигационная система LEXUS и система помощи при парковке (монитор заднего вида)
		Аудиосистема (без навигационной системы LEXUS)
		Зарядка
		Комбинированный счетчик
		Круиз-контроль
		Управление замком двери
		Динамический радиолокационный круиз-контроль
		Управление двигателем, коробка передач с электронным управлением и индикатор АКПП
		EPS
		Передняя противотуманная фара
		Передний стеклоочиститель и омыватель
		Открыватель дверей гаража
		Фара
		Освещение
		Внутреннее освещение
		Помощь при парковке (интуитивно понятная помощь при парковке)
		Система предупреждения столкновений
		Предупреждение о ремнях безопасности
		Раздвижная крыша
		Интеллектуальная система доступа с кнопочным запуском и функцией предотвращения краж
		SRS
		Задняя фара
		Система предупреждения о давлении в шинах
		Интегрированное управление динамикой транспортного средства
10A	MPX-B	Адаптивная система переднего освещения
		Аудиосистема (с навигационной системой LEXUS), навигационная система LEXUS и система помощи при парковке (монитор заднего вида)
		Аудиосистема (без навигационной системы LEXUS)
		Система автоматического управления освещением и автоматического выключения освещения
		Резервный источник света
		Зарядка
		Часы
		Комбинированный счетчик
		Круиз-контроль
		Управление замком двери
		Динамический радиолокационный круиз-контроль
		Управление двигателем, коробка передач с электронным управлением и индикатор АКПП
		EPS
		Передняя противотуманная фара
		Передний стеклоочиститель и омыватель
		Фара
		Очиститель фар
		Звуковой сигнал
		Освещение
		Внутреннее освещение
		Открыватель дверей багажного отделения
		Мультиплексная система связи (AVC-LAN)
		Система мультиплексной связи (BEAN)
		Мультиплексная система связи (CAN)
		Помощь при парковке (интуитивно понятная помощь при парковке)
		Сиденье с электроприводом (сиденье водителя)
		Сиденье с электроприводом (сиденье переднего пассажира)
		Сила наклона и сила телескопическая
		Окно питания
		Система предупреждения столкновений
		Зеркало дистанционного управления
		Предупреждение о ремнях безопасности
		Раздвижная крыша
		Интеллектуальная система доступа с кнопочным запуском и функцией предотвращения краж
		SRS
		Задняя фара
		Система предупреждения о давлении в шинах
		Поворотник и сигнальная лампа
		Интегрированное управление динамикой транспортного средства
15A	TURN-HAZ	Поворотник и сигнальная лампа
30A	ABS2	Динамический радиолокационный круиз-контроль
30A	ABS2	Интегрированное управление динамикой транспортного средства
30A	MAIN	Адаптивная система переднего освещения
		Система автоматического управления освещением и автоматического выключения освещения
		Фара
		Очиститель фар
		Интеллектуальная система доступа с кнопочным запуском и функцией предотвращения краж
30A	RAD NO.1	Аудиосистема (с навигационной системой LEXUS), навигационная система LEXUS и система помощи при парковке (монитор заднего вида)
30A	RAD NO.1	Аудиосистема (без навигационной системы LEXUS)
30A	RAD NO.2	Аудиосистема (с навигационной системой LEXUS), навигационная система LEXUS и система помощи при парковке (монитор заднего вида)
30A	RAD NO.2	Аудиосистема (без навигационной системы LEXUS)
30A	Стартер	Интеллектуальная система доступа с кнопочным запуском и функцией предотвращения краж
40A	FAN1	Вентилятор охлаждения
40A	FAN2	Вентилятор охлаждения
40A	VVT	Управление двигателем, коробка передач с электронным управлением и индикатор АКПП
50A	ABS1	Динамический радиолокационный круиз-контроль
50A	ABS1	Интегрированное управление динамикой транспортного средства
50A	УСТРАНИТЬ ЗАПОТЕВАНИЕ	Обогреватель зеркала и задний стеклопакет
50A	Отопитель	Кондиционер
80A	EPS	EPS
80A	ЛЕВЫЙ J/B-AM	Освещение
80A	ЛЕВЫЙ J/B-AM	Задняя фара
180A	ALT	Зарядка

Машинное отделение R/B № 2 и машинное отделение J/B № 2

Плавкий предохранитель		Система
10A	NO.2 электронный впрыск топлива	Управление двигателем, коробка передач с электронным управлением и индикатор АКПП
10A	ETCS	Круиз-контроль
		Динамический радиолокационный круиз-контроль
		Управление двигателем, коробка передач с электронным управлением и индикатор АКПП
10A	ХВОСТОВИК РВ	Система автоматического управления освещением и автоматического выключения освещения
		Фара
		Задняя фара
10A	HORN	Звуковой сигнал
10A	HORN	Интеллектуальная система доступа с кнопочным запуском и функцией предотвращения краж
10A	IG2	Управление двигателем, коробка передач с электронным управлением и индикатор АКПП
10A	IG2	Зажигание
10A	TEL	LEXUS ENFORM или Safety Connect
15A	A/F	Управление двигателем, коробка передач с электронным управлением и индикатор АКПП
15A	FR FOG (РВ ТУМАН)	Передняя противотуманная фара
15A	Н-НД L LWR	Фара
15A	H-LP R LWR	Фара
15A	H-LP UPR	Адаптивная система переднего освещения
15A	H-LP UPR	Фара
20A	МОЕЧНЫЙ АППАРАТ	Передний стеклоочиститель и омыватель
20A	МОЕЧНЫЙ АППАРАТ	Очиститель фар
25A	EFI	Круиз-контроль
		Динамический радиолокационный круиз-контроль
		Управление двигателем, коробка передач с электронным управлением и индикатор АКПП
25A	F/PMP	Управление двигателем, коробка передач с электронным управлением и индикатор АКПП
25A	INJ	Управление двигателем, коробка передач с электронным управлением и индикатор АКПП
25A	INJ2	Управление двигателем, коробка передач с электронным управлением и индикатор АКПП
25A	STR замок (БЛОКИРОВКА СПП)	Интеллектуальная система доступа с кнопочным запуском и функцией предотвращения краж
30A	H-LP CLN	Очиститель фар

Капот Борта J/B лев.

Плавкий предохранитель		Система
7.5A	Кондиционер	Кондиционер
7.5A	Кондиционер	Обогреватель зеркала и задний стеклопакет
7.5A	H-LP LVL	Адаптивная система переднего освещения
7.5A	ГРУППА	Освещение
7.5A	БЕЗОПАСНОСТЬ	Интеллектуальная система доступа с кнопочным запуском и функцией предотвращения краж
10A	КРД-ИК ЛЕВ.	Адаптивная система переднего освещения
		Кондиционер
		Автоматическое устойчивое к бликам зеркало EC с компасом
		Система автоматического управления освещением и автоматического выключения освещения
		Комбинированный счетчик
		Динамический радиолокационный круиз-контроль
		EPS
		Передняя противотуманная фара
		Передний стеклоочиститель и омыватель
		Фара
		Очиститель фар
		Звуковой сигнал
		Обогреватель зеркала и задний стеклопакет
		Блокировка сдвига
		Раздвижная крыша
		Интеллектуальная система доступа с кнопочным запуском и функцией предотвращения краж
		Система предупреждения о давлении в шинах
		Интегрированное управление динамикой транспортного средства
10A	Топливо OPN (ТОПЛ ОПН)	Открыватель топливной крышки
10A	LH-IG (ЛЕВ-ИК)	Кондиционер
		Аудиосистема (с навигационной системой LEXUS), навигационная система LEXUS и система помощи при парковке (монитор заднего вида)
		Резервный источник света
		Зарядка
		Вентилятор охлаждения
		Круиз-контроль
		Управление замком двери
		Динамический радиолокационный круиз-контроль
		Электрический редуктор натяжения
		Управление двигателем, коробка передач с электронным управлением и индикатор АКПП
		Передний стеклоочиститель и омыватель
		Очиститель фар
		Внутреннее освещение
		Открыватель дверей багажного отделения
		Обогреватель зеркала и задний стеклопакет
		Помощь при парковке (интуитивно понятная помощь при парковке)
		Сиденье с электроприводом (сиденье водителя)
		Сиденье с электроприводом (сиденье переднего пассажира)
		Сила наклона и сила телескопическая
		Зеркало дистанционного управления
		Интеллектуальная система доступа с кнопочным запуском и функцией предотвращения краж
		Стоп-сигнал
		Поворотник и сигнальная лампа
		Интегрированное управление динамикой транспортного средства
10A	TAIL	Задняя фара
10A	ТВ- NO.1	Аудиосистема (с навигационной системой LEXUS), навигационная система LEXUS и система помощи при парковке (монитор заднего вида)
15A	FR S/HTR LH (РВ В/П ЛЕВ)	Подогреватель сиденья
15A	MIR HTR	Обогреватель зеркала и задний стеклопакет
20A	РВ СТВОРКА ЛЕВ.	Сиденье с электроприводом (сиденье водителя)
		Сила наклона и сила телескопическая
		Окно питания
		Зеркало дистанционного управления
20A	RR дверь LH (СТВОРКА РП ЛЕВ)	Окно питания
25A	S/КРЫША	Раздвижная крыша
30A	FR P/сиденье LH (РВ П/КРЕСЛО ЛЕВ)	Сиденье с электроприводом (сиденье водителя)
30A	FR НЗП	Аудиосистема (с навигационной системой LEXUS), навигационная система LEXUS и система помощи при парковке (монитор заднего вида)
		Резервный источник света
		Передний стеклоочиститель и омыватель
		Внутреннее освещение
		Открыватель дверей багажного отделения
		Помощь при парковке (интуитивно понятная помощь при парковке)
		Интеллектуальная система доступа с кнопочным запуском и функцией предотвращения краж
		Поворотник и сигнальная лампа
30A	PSB	Система предупреждения столкновений

Капот Борта J/B прав.

Плавкий предохранитель		Система
7.5A	ACC	Адаптивная система переднего освещения
		Аудиосистема (с навигационной системой LEXUS), навигационная система LEXUS и система помощи при парковке (монитор заднего вида)
		Аудиосистема (без навигационной системы LEXUS)
		Система автоматического управления освещением и автоматического выключения освещения
		Часы
		Комбинированный счетчик
		Управление замком двери
		Динамический радиолокационный круиз-контроль
		Управление двигателем, коробка передач с электронным управлением и индикатор АКПП
		Передняя противотуманная фара
		Фара
		Очиститель фар
		Освещение
		Внутреннее освещение
		LEXUS ENFORM или Safety Connect
		Открыватель дверей багажного отделения
		Мультиплексная система связи (AVC-LAN)
		Система мультиплексной связи (BEAN)
		Мультиплексная система связи (CAN)
		Помощь при парковке (интуитивно понятная помощь при парковке)
		Сиденье с электроприводом (сиденье водителя)
		Сиденье с электроприводом (сиденье переднего пассажира)
		Сила наклона и сила телескопическая
		Окно питания
		Зеркало дистанционного управления
		Раздвижная крыша
		Интеллектуальная система доступа с кнопочным запуском и функцией предотвращения краж
		SRS
		Задняя фара
		Поворотник и сигнальная лампа
7.5A	AM2	Управление двигателем, коробка передач с электронным управлением и индикатор АКПП
		Внутреннее освещение
		Интеллектуальная система доступа с кнопочным запуском и функцией предотвращения краж
7.5A	МЕРА	Адаптивная система переднего освещения
		Аудиосистема (с навигационной системой LEXUS), навигационная система LEXUS и система помощи при парковке (монитор заднего вида)
		Аудиосистема (без навигационной системы LEXUS)
		Зарядка
		Комбинированный счетчик
		Круиз-контроль
		Управление замком двери
		Динамический радиолокационный круиз-контроль
		Управление двигателем, коробка передач с электронным управлением и индикатор АКПП
		EPS
		Передняя противотуманная фара
		Передний стеклоочиститель и омыватель
		Фара
		Освещение
		Помощь при парковке (интуитивно понятная помощь при парковке)
		Система предупреждения столкновений
		Предупреждение о ремнях безопасности
		Раздвижная крыша
		Интеллектуальная система доступа с кнопочным запуском и функцией предотвращения краж
		SRS
		Задняя фара
		Система предупреждения о давлении в шинах
		Интегрированное управление динамикой транспортного средства
7.5A	OBD	Соединитель канала передачи данных 3
7.5A	RH-IG (ПРАВ-ИК)	Круиз-контроль
		Динамический радиолокационный круиз-контроль
		Электрический редуктор натяжения
		Управление двигателем, коробка передач с электронным управлением и индикатор АКПП
		Помощь при парковке (интуитивно понятная помощь при парковке)
		Подогреватель сиденья
7.5A	STOP SW (СТОП ПО)	Круиз-контроль
		Динамический радиолокационный круиз-контроль
		Управление двигателем, коробка передач с электронным управлением и индикатор АКПП
		Передний стеклоочиститель и омыватель
		Блокировка сдвига
		Интеллектуальная система доступа с кнопочным запуском и функцией предотвращения краж
		Стоп-сигнал
		Интегрированное управление динамикой транспортного средства
10A	КРД-ИК ПРАВ.	Адаптивная система переднего освещения
		Аудиосистема (с навигационной системой LEXUS), навигационная система LEXUS и система помощи при парковке (монитор заднего вида)
		Система автоматического управления освещением и автоматического выключения освещения
		Часы
		Комбинированный счетчик
		Управление замком двери
		Динамический радиолокационный круиз-контроль
		Управление двигателем, коробка передач с электронным управлением и индикатор АКПП
		EPS
		Передняя противотуманная фара
		Передний стеклоочиститель и омыватель
		Фара
		Очиститель фар
		Освещение
		Внутреннее освещение
		Открыватель дверей багажного отделения
		Мультиплексная система связи (AVC-LAN)
		Система мультиплексной связи (BEAN)
		Мультиплексная система связи (CAN)
		Помощь при парковке (интуитивно понятная помощь при парковке)
		Сиденье с электроприводом (сиденье водителя)
		Сиденье с электроприводом (сиденье переднего пассажира)
		Сила наклона и сила телескопическая
		Окно питания
		Система предупреждения столкновений
		Зеркало дистанционного управления
		Предупреждение о ремнях безопасности
		Раздвижная крыша
		Интеллектуальная система доступа с кнопочным запуском и функцией предотвращения краж
		SRS
		Задняя фара
		Поворотник и сигнальная лампа
		Интегрированное управление динамикой транспортного средства
10A	IGN	Круиз-контроль
		Динамический радиолокационный круиз-контроль
		Управление двигателем, коробка передач с электронным управлением и индикатор АКПП
		LEXUS ENFORM или Safety Connect
		Интеллектуальная система доступа с кнопочным запуском и функцией предотвращения краж
		SRS
10A	RAD NO.3	Аудиосистема (с навигационной системой LEXUS), навигационная система LEXUS и система помощи при парковке (монитор заднего вида)
10A	RAD NO.3	Аудиосистема (без навигационной системы LEXUS)
15A	CIG	Прикуриватель
15A	FR S/HTR RH (РВ В/ОБОГРЕВ ПРАВ)	Подогреватель сиденья
15A	ВЫХОД PWR	Розетка питания
20A	СТВОРКА РВ ПРАВ.	Адаптивная система переднего освещения
		Аудиосистема (с навигационной системой LEXUS), навигационная система LEXUS и система помощи при парковке (монитор заднего вида)
		Система автоматического управления освещением и автоматического выключения освещения
		Комбинированный счетчик
		Управление замком двери
		Динамический радиолокационный круиз-контроль
		Управление двигателем, коробка передач с электронным управлением и индикатор АКПП
		Передняя противотуманная фара
		Фара
		Очиститель фар
		Освещение
		Внутреннее освещение
		Открыватель дверей багажного отделения
		Помощь при парковке (интуитивно понятная помощь при парковке)
		Сиденье с электроприводом (сиденье водителя)
		Сиденье с электроприводом (сиденье переднего пассажира)
		Сила наклона и сила телескопическая
		Окно питания
		Зеркало дистанционного управления
		Раздвижная крыша
		Интеллектуальная система доступа с кнопочным запуском и функцией предотвращения краж
		SRS
		Задняя фара
		Поворотник и сигнальная лампа
20A	RR дверь RH (СТВОРКА ПРАВ)	Окно питания
20A	TI&TE	Адаптивная система переднего освещения
		Аудиосистема (с навигационной системой LEXUS), навигационная система LEXUS и система помощи при парковке (монитор заднего вида)
		Система автоматического управления освещением и автоматического выключения освещения
		Комбинированный счетчик
		Управление замком двери
		Динамический радиолокационный круиз-контроль
		Управление двигателем, коробка передач с электронным управлением и индикатор АКПП
		Передняя противотуманная фара
		Фара
		Очиститель фар
		Освещение
		Внутреннее освещение
		Открыватель дверей багажного отделения
		Помощь при парковке (интуитивно понятная помощь при парковке)
		Сиденье с электроприводом (сиденье водителя)
		Сиденье с электроприводом (сиденье переднего пассажира)
		Сила наклона и сила телескопическая
		Окно питания
		Зеркало дистанционного управления
		Раздвижная крыша
		Интеллектуальная система доступа с кнопочным запуском и функцией предотвращения краж
		SRS
		Задняя фара
		Поворотник и сигнальная лампа
30A	FR P/сиденье RH (РВ П/КРЕСЛО ПРАВ)	Сиденье с электроприводом (сиденье переднего пассажира)

# Виды с торца соединителя OEM

Схема №129

Рис. 129: Вид с торца соединителя сигнализатора уровня в сборе (A1). Lexus IS F I — Рис. 129: Вид с торца соединителя сигнализатора уровня в сборе (A1)

Схема №130

Рис. 130: Вид с торца соединителя узла двигателя и насоса очистителя фар (A2). Lexus IS F I — Рис. 130: Вид с торца соединителя узла двигателя и насоса очистителя фар (A2)

Схема №131

Рис. 131: Вид с торца разъема реле управления очистителя фар (A3). Lexus IS F I — Рис. 131: Вид с торца разъема реле управления очистителя фар (A3)

Схема №132

Рис. 132: Вид с торца разъема двигателя и насоса омывателя ветрового стекла (A4). Lexus IS F I — Рис. 132: Вид с торца разъема двигателя и насоса омывателя ветрового стекла (A4)

Схема №133

Рис. 133: Вид с торца разъема блок управления двигателем (A5). Lexus IS F I — Рис. 133: Вид с торца разъема блок управления двигателем (A5)

Схема №134

Рис. 134: Вид с торца разъема блок управления двигателем (A6). Lexus IS F I — Рис. 134: Вид с торца разъема блок управления двигателем (A6)

Схема №135

Рис. 135: Вид с торца соединительного разъема (A7). Lexus IS F I — Рис. 135: Вид с торца соединительного разъема (A7)

Схема №136

Рис. 136: Вид с торца соединительного разъема (A8). Lexus IS F I — Рис. 136: Вид с торца соединительного разъема (A8)

Схема №137

Рис. 137: Вид с торца соединительного разъема (A9). Lexus IS F I — Рис. 137: Вид с торца соединительного разъема (A9)

Схема №138

Рис. 138: Вид с торца соединительного разъема (A10). Lexus IS F I — Рис. 138: Вид с торца соединительного разъема (A10)

Схема №139

Рис. 139: Вид с торца левого разъема датчика подушки безопасности спереди (A12). Lexus IS F I — Рис. 139: Вид с торца левого разъема датчика подушки безопасности спереди (A12)

Схема №140

Рис. 140: Вид с торца соединительного разъема (A15). Lexus IS F I — Рис. 140: Вид с торца соединительного разъема (A15)

Схема №141

Рис. 141: Переключатель предупреждения об уровне тормозной жидкости (резервуар главного цилиндра тормоза в сборе) Вид с торца разъема (A16). Lexus IS F I — Рис. 141: Переключатель предупреждения об уровне тормозной жидкости (резервуар главного цилиндра тормоза в сборе) Вид с торца разъема (A16)

Схема №142

Рис. 142: Вид с торца разъема зуммера беспроводной дверной блокировки (A18). Lexus IS F I — Рис. 142: Вид с торца разъема зуммера беспроводной дверной блокировки (A18)

Схема №143

Рис. 143: Вид с торца разъема двигателя стеклоочистителя (A19). Lexus IS F I — Рис. 143: Вид с торца разъема двигателя стеклоочистителя (A19)

Схема №144

Рис. 144: Вид с торца соединительного разъема (A20). Lexus IS F I — Рис. 144: Вид с торца соединительного разъема (A20)

Схема №145

Рис. 145: Вид с торца разъема выключателя стоп-сигнала в сборе (A22). Lexus IS F I — Рис. 145: Вид с торца разъема выключателя стоп-сигнала в сборе (A22)

Схема №146

Рис. 146: Вид с торца разъема датчика нагрузки на педаль тормоза (A23). Lexus IS F I — Рис. 146: Вид с торца разъема датчика нагрузки на педаль тормоза (A23)

Схема №147

Рис. 147: Вид с торца разъема переключателя стояночного тормоза в сборе (A25). Lexus IS F I — Рис. 147: Вид с торца разъема переключателя стояночного тормоза в сборе (A25)

Схема №148

Рис. 148: Вид с торца разъема датчика положения акселератора (педаль акселератора в сборе) (A26). Lexus IS F I — Рис. 148: Вид с торца разъема датчика положения акселератора (педаль акселератора в сборе) (A26)

Схема №149

Рис. 149: Вид с торца поворотного блока ECU фары (A27). Lexus IS F I — Рис. 149: Вид с торца поворотного блока ECU фары (A27)

Схема №150

Рис. 150: Вид с торца поворотного блока ECU фар (A28). Lexus IS F I — Рис. 150: Вид с торца поворотного блока ECU фар (A28)

Схема №151

Рис. 151: Вид с торца соединительного разъема (A29). Lexus IS F I — Рис. 151: Вид с торца соединительного разъема (A29)

Схема №152

Рис. 152: Вид с торца разъема основного корпуса ECU LH (Cowl сторона J/B LH) (A30). Lexus IS F I — Рис. 152: Вид с торца разъема основного корпуса ECU LH (Cowl сторона J/B LH) (A30)

Схема №153

Рис. 153: Вид с торца разъема блока управления усилителем (A31). Lexus IS F I — Рис. 153: Вид с торца разъема блока управления усилителем (A31)

Схема №154

Рис. 154: Вид с торца соединительного разъема (A33). Lexus IS F I — Рис. 154: Вид с торца соединительного разъема (A33)

Схема №155

Рис. 155: Вид с торца разъема основного корпуса ECU RH (сторона капота J/B RH) (A36). Lexus IS F I — Рис. 155: Вид с торца разъема основного корпуса ECU RH (сторона капота J/B RH) (A36)

Схема №156

Рис. 156: Вид с торца разъема звукового сигнала безопасности в сборе (A37). Lexus IS F I — Рис. 156: Вид с торца разъема звукового сигнала безопасности в сборе (A37)

Схема №157

Рис. 157: Вид с торца правого разъема антенны предупреждения о давлении в передней шине (A38). Lexus IS F I — Рис. 157: Вид с торца правого разъема антенны предупреждения о давлении в передней шине (A38)

Схема №158

Рис. 158: Вид с торца разъема резистора топливного насоса (A40). Lexus IS F I — Рис. 158: Вид с торца разъема резистора топливного насоса (A40)

Схема №159

Рис. 159: Вид с торца правого разъема датчика подушки безопасности спереди (A41). Lexus IS F I — Рис. 159: Вид с торца правого разъема датчика подушки безопасности спереди (A41)

Схема №160

Рис. 160: Вид с торца разъема фильтра шума (Ghost Buster) (A57). Lexus IS F I — Рис. 160: Вид с торца разъема фильтра шума (Ghost Buster) (A57)

Схема №161

Рис. 161: Вид с торца разъема блока управления коробкой передач (A58). Lexus IS F I — Рис. 161: Вид с торца разъема блока управления коробкой передач (A58)

Схема №162

Рис. 162: Вид с торца разъема VSV (ACIS) (A60). Lexus IS F I — Рис. 162: Вид с торца разъема VSV (ACIS) (A60)

Схема №163

Рис. 163: Вид с торца соединительного блока выключателя отключения (A61). Lexus IS F I — Рис. 163: Вид с торца соединительного блока выключателя отключения (A61)

Схема №164

Рис. 164: Вид с торца разъема тормозного привода в сборе (A62). Lexus IS F I — Рис. 164: Вид с торца разъема тормозного привода в сборе (A62)

Схема №165

Рис. 165: Вид с торца переднего вентилятора с разъемом подузла двигателя вентилятора (A63). Lexus IS F I — Рис. 165: Вид с торца переднего вентилятора с разъемом подузла двигателя вентилятора (A63)

Схема №166

Рис. 166: Вид с торца правого разъема узла противотуманной фары (B1). Lexus IS F I — Рис. 166: Вид с торца правого разъема узла противотуманной фары (B1)

Схема №167

Рис. 167: Вид с торца правого разъема фары в сборе (B2). Lexus IS F I — Рис. 167: Вид с торца правого разъема фары в сборе (B2)

Схема №168

Рис. 168: Вид с торца разъема датчика температуры окружающей среды (термистор охладителя № 1) (B5). Lexus IS F I — Рис. 168: Вид с торца разъема датчика температуры окружающей среды (термистор охладителя № 1) (B5)

Схема №169

Рис. 169: Вид с торца соединителя низкочастотного звукового сигнала в сборе (B6). Lexus IS F I — Рис. 169: Вид с торца соединителя низкочастотного звукового сигнала в сборе (B6)

Схема №170

Рис. 170: Вид с торца разъема датчика давления переменного тока (B7). Lexus IS F I — Рис. 170: Вид с торца разъема датчика давления переменного тока (B7)

Схема №171

Рис. 171: Вид с торца разъема защитного колпака двигателя (B8). Lexus IS F I — Рис. 171: Вид с торца разъема защитного колпака двигателя (B8)

Схема №172

Рис. 172: Вид с торца разъема узла радарного датчика миллиметрового диапазона (B9). Lexus IS F I — Рис. 172: Вид с торца разъема узла радарного датчика миллиметрового диапазона (B9)

Схема №173

Рис. 173: Вид с торца соединителя высокочастотного звукового сигнала в сборе (B10). Lexus IS F I — Рис. 173: Вид с торца соединителя высокочастотного звукового сигнала в сборе (B10)

Схема №174

Рис. 174: Вид с торца разъема датчика вентиляции смога (B11). Lexus IS F I — Рис. 174: Вид с торца разъема датчика вентиляции смога (B11)

Схема №175

Рис. 175: Вид с торца левого разъема фары в сборе (B12). Lexus IS F I — Рис. 175: Вид с торца левого разъема фары в сборе (B12)

Схема №176

Рис. 176: Вид с торца левого разъема противотуманной фары в сборе (B13). Lexus IS F I — Рис. 176: Вид с торца левого разъема противотуманной фары в сборе (B13)

Схема №177

Рис. 177: Вид с торца разъема блока управления вентилятора системы охлаждения (B14). Lexus IS F I — Рис. 177: Вид с торца разъема блока управления вентилятора системы охлаждения (B14)

Схема №178

Рис. 178: Вид с торца разъема датчика момента рулевого управления (С1). Lexus IS F I — Рис. 178: Вид с торца разъема датчика момента рулевого управления (С1)

Схема №179

Рис. 179: Вид с торца разъема двигателя усилителя рулевого управления (C2). Lexus IS F I — Рис. 179: Вид с торца разъема двигателя усилителя рулевого управления (C2)

Схема №180

Рис. 180: Вид с торца разъема двигателя усилителя рулевого управления (C3). Lexus IS F I — Рис. 180: Вид с торца разъема двигателя усилителя рулевого управления (C3)

Схема №181

Рис. 181: Вид с торца разъема блока управления усилителем (C4). Lexus IS F I — Рис. 181: Вид с торца разъема блока управления усилителем (C4)

Схема №182

Рис. 182: Вид с торца разъема блока управления усилителем (C5). Lexus IS F I — Рис. 182: Вид с торца разъема блока управления усилителем (C5)

Схема №183

Рис. 183: Вид спереди правого разъема ультразвукового датчика No1 (D1). Lexus IS F I — Рис. 183: Вид спереди правого разъема ультразвукового датчика No1 (D1)

Схема №184

Рис. 184: Вид спереди с торца левого разъема ультразвукового датчика No1 (D2). Lexus IS F I — Рис. 184: Вид спереди с торца левого разъема ультразвукового датчика No1 (D2)

Схема №185

Рис. 185: Вид с торца соединительного разъема (E1). Lexus IS F I — Рис. 185: Вид с торца соединительного разъема (E1)

Схема №186

Рис. 186: Вид с торца разъема блок управления двигателем (E3). Lexus IS F I — Рис. 186: Вид с торца разъема блок управления двигателем (E3)

Схема №187

Рис. 187: Вид с торца разъема блок управления двигателем (E4). Lexus IS F I — Рис. 187: Вид с торца разъема блок управления двигателем (E4)

Схема №188

Рис. 188: Вид с торца разъема блок управления двигателем (E5). Lexus IS F I — Рис. 188: Вид с торца разъема блок управления двигателем (E5)

Схема №189

Рис. 189: Вид с торца разъема блок управления двигателем (E6). Lexus IS F I — Рис. 189: Вид с торца разъема блок управления двигателем (E6)

Схема №190

Рис. 190: Вид с торца разъема генератора в сборе (E7). Lexus IS F I — Рис. 190: Вид с торца разъема генератора в сборе (E7)

Схема №191

Рис. 191: Вид с торца разъема стартера в сборе (E10). Lexus IS F I — Рис. 191: Вид с торца разъема стартера в сборе (E10)

Схема №192

Рис. 192: Вид с торца разъема корпуса дроссельной заслонки в сборе (E17). Lexus IS F I — Рис. 192: Вид с торца разъема корпуса дроссельной заслонки в сборе (E17)

Схема №193

Рис. 193: Вид с торца соединителя распределительного клапана системы газораспределения (блок 2) (E21). Lexus IS F I — Рис. 193: Вид с торца соединителя распределительного клапана системы газораспределения (блок 2) (E21)

Схема №194

Рис. 194: Вид с торца разъема катушки зажигания в сборе № 1 (E22). Lexus IS F I — Рис. 194: Вид с торца разъема катушки зажигания в сборе № 1 (E22)

Схема №195

Рис. 195: Вид с торца соединителя катушки зажигания в сборе № 3 (E23). Lexus IS F I — Рис. 195: Вид с торца соединителя катушки зажигания в сборе № 3 (E23)

Схема №196

Рис. 196: Вид с торца разъема катушки зажигания в сборе № 5 (E24). Lexus IS F I — Рис. 196: Вид с торца разъема катушки зажигания в сборе № 5 (E24)

Схема №197

Рис. 197: Вид с торца разъема датчика VVT (сторона выпуска блока 2) (E25). Lexus IS F I — Рис. 197: Вид с торца разъема датчика VVT (сторона выпуска блока 2) (E25)

Схема №198

Рис. 198: Привод инжектора (№ 1) Вид с торца разъема (E26). Lexus IS F I — Рис. 198: Привод инжектора (№ 1) Вид с торца разъема (E26)

Схема №199

Рис. 199: Привод инжектора (№ 1) Вид с торца разъема (E27). Lexus IS F I — Рис. 199: Привод инжектора (№ 1) Вид с торца разъема (E27)

Схема №200

Рис. 200: Вид с торца блока реле давления моторного масла (E28). Lexus IS F I — Рис. 200: Вид с торца блока реле давления моторного масла (E28)

Схема №201

Рис. 201: Вид с торца соединителя подузла расходомера всасываемого воздуха (E29). Lexus IS F I — Рис. 201: Вид с торца соединителя подузла расходомера всасываемого воздуха (E29)

Схема №202

Рис. 202: Вид с торца разъема датчика VVT (приемная сторона блока 1) (E30). Lexus IS F I — Рис. 202: Вид с торца разъема датчика VVT (приемная сторона блока 1) (E30)

Схема №203

Рис. 203: Вид с торца соединителя (E31) распределительного клапана системы газораспределения (блок 1). Lexus IS F I — Рис. 203: Вид с торца соединителя (E31) распределительного клапана системы газораспределения (блок 1)

Схема №204

Рис. 204: Вид с торца разъема катушки зажигания в сборе № 2 (E32). Lexus IS F I — Рис. 204: Вид с торца разъема катушки зажигания в сборе № 2 (E32)

Схема №205

Рис. 205: Вид с торца разъема катушки зажигания в сборе № 4 (E33). Lexus IS F I — Рис. 205: Вид с торца разъема катушки зажигания в сборе № 4 (E33)

Схема №206

Рис. 206: Вид с торца разъема датчика VVT (сторона выпуска блока 1) (E34). Lexus IS F I — Рис. 206: Вид с торца разъема датчика VVT (сторона выпуска блока 1) (E34)

Схема №207

Рис. 207: Вид с торца разъема катушки зажигания в сборе № 6 (E35). Lexus IS F I — Рис. 207: Вид с торца разъема катушки зажигания в сборе № 6 (E35)

Схема №208

Рис. 208: Вид с торца разъема датчика состава топливовоздушной смеси (блок 2, датчик 1) (E38). Lexus IS F I — Рис. 208: Вид с торца разъема датчика состава топливовоздушной смеси (блок 2, датчик 1) (E38)

Схема №209

Рис. 209: Вид с торца разъема датчика температуры охлаждающей жидкости двигателя E.F.I. (E40). Lexus IS F I — Рис. 209: Вид с торца разъема датчика температуры охлаждающей жидкости двигателя E.F.I. (E40)

Схема №210

Рис. 210: Вид с торца разъема датчика состава топливовоздушной смеси (блок 1, датчик 1) (E42). Lexus IS F I — Рис. 210: Вид с торца разъема датчика состава топливовоздушной смеси (блок 1, датчик 1) (E42)

Схема №211

Рис. 211: Вид с торца разъема датчика уровня моторного масла (E43). Lexus IS F I — Рис. 211: Вид с торца разъема датчика уровня моторного масла (E43)

Схема №212

Рис. 212: Вид с торца разъема переключателя стояночного/нейтрального положения в сборе (E45). Lexus IS F I — Рис. 212: Вид с торца разъема переключателя стояночного/нейтрального положения в сборе (E45)

Схема №213

Рис. 213: Вид с торца электромагнитного соединителя коробки передач с электронным управлением (E47). Lexus IS F I — Рис. 213: Вид с торца электромагнитного соединителя коробки передач с электронным управлением (E47)

Схема №214

Рис. 214: Вид с торца разъема генератора в сборе (E48). Lexus IS F I — Рис. 214: Вид с торца разъема генератора в сборе (E48)

Схема №215

Рис. 215: Вид с торца разъема блока управления коробкой передач (E59). Lexus IS F I — Рис. 215: Вид с торца разъема блока управления коробкой передач (E59)

Схема №216

Рис. 216: Вид с торца разъема датчика температуры (E60). Lexus IS F I — Рис. 216: Вид с торца разъема датчика температуры (E60)

Схема №217

Рис. 217: Управление синхронизацией кулачка с помощью блока двигателя EDU (блок 1) Вид с торца разъема (E61). Lexus IS F I — Рис. 217: Управление синхронизацией кулачка с помощью блока двигателя EDU (блок 1) Вид с торца разъема (E61)

Схема №218

Рис. 218: Управление синхронизацией кулачка с помощью блока двигателя EDU (блок 1) Вид с торца разъема (E62). Lexus IS F I — Рис. 218: Управление синхронизацией кулачка с помощью блока двигателя EDU (блок 1) Вид с торца разъема (E62)

Схема №219

Рис. 219: Вид с торца разъема компрессора в сборе (E63). Lexus IS F I — Рис. 219: Вид с торца разъема компрессора в сборе (E63)

Схема №220

Рис. 220: Управление синхронизацией кулачка с блоком двигателя EDU (блок 2) Вид с торца разъема (E64). Lexus IS F I — Рис. 220: Управление синхронизацией кулачка с блоком двигателя EDU (блок 2) Вид с торца разъема (E64)

Схема №221

Рис. 221: Управление синхронизацией кулачка с помощью блока двигателя EDU (блок 2) Вид с торца разъема (E65). Lexus IS F I — Рис. 221: Управление синхронизацией кулачка с помощью блока двигателя EDU (блок 2) Вид с торца разъема (E65)

Схема №222

Рис. 222: Вид с торца разъема датчика положения кулачка (E66). Lexus IS F I — Рис. 222: Вид с торца разъема датчика положения кулачка (E66)

Схема №223

Рис. 223: Привод инжектора (№ 2) Вид с торца разъема (E67). Lexus IS F I — Рис. 223: Привод инжектора (№ 2) Вид с торца разъема (E67)

Схема №224

Рис. 224: Привод инжектора (№ 2) Вид с торца разъема (E68). Lexus IS F I — Рис. 224: Привод инжектора (№ 2) Вид с торца разъема (E68)

Схема №225

Рис. 225: Фильтр шума (зажигание № 2) Вид с торца разъема (E69). Lexus IS F I — Рис. 225: Фильтр шума (зажигание № 2) Вид с торца разъема (E69)

Схема №226

Рис. 226: Вид с торца разъема датчика VVT (приемная сторона блока 2) (E70). Lexus IS F I — Рис. 226: Вид с торца разъема датчика VVT (приемная сторона блока 2) (E70)

Схема №227

Рис. 227: Вид с торца соединителя топливного насоса (№ 2) (E71). Lexus IS F I — Рис. 227: Вид с торца соединителя топливного насоса (№ 2) (E71)

Схема №228

Рис. 228: Вид с торца разъема катушки зажигания в сборе № 8 (E72). Lexus IS F I — Рис. 228: Вид с торца разъема катушки зажигания в сборе № 8 (E72)

Схема №229

Рис. 229: Вид с торца соединительного разъема (E73). Lexus IS F I — Рис. 229: Вид с торца соединительного разъема (E73)

Схема №230

Рис. 230: Вид с торца соединительного разъема (E74). Lexus IS F I — Рис. 230: Вид с торца соединительного разъема (E74)

Схема №231

Рис. 231: Фильтр шума (зажигание № 1) Вид с торца разъема (E75). Lexus IS F I — Рис. 231: Фильтр шума (зажигание № 1) Вид с торца разъема (E75)

Схема №232

Рис. 232: Вид с торца соединителя топливного насоса в сборе (№ 1) (E76). Lexus IS F I — Рис. 232: Вид с торца соединителя топливного насоса в сборе (№ 1) (E76)

Схема №233

Рис. 233: Вид с торца разъема НА продувки (E77). Lexus IS F I — Рис. 233: Вид с торца разъема НА продувки (E77)

Схема №234

Рис. 234: Вид с торца разъема катушки зажигания в сборе № 7 (E78). Lexus IS F I — Рис. 234: Вид с торца разъема катушки зажигания в сборе № 7 (E78)

Схема №235

Рис. 235: Вид с торца соединителя стартера в сборе (F1). Lexus IS F I — Рис. 235: Вид с торца соединителя стартера в сборе (F1)

Схема №236

Рис. 236: Привод инжектора (№ 1) Вид с торца разъема (G3). Lexus IS F I — Рис. 236: Привод инжектора (№ 1) Вид с торца разъема (G3)

Схема №237

Рис. 237: Привод инжектора (№ 1) Вид с торца разъема (G4). Lexus IS F I — Рис. 237: Привод инжектора (№ 1) Вид с торца разъема (G4)

Схема №238

Рис. 238: Привод инжектора (№ 2) Вид с торца разъема (G5). Lexus IS F I — Рис. 238: Привод инжектора (№ 2) Вид с торца разъема (G5)

Схема №239

Рис. 239: Привод инжектора (№ 2) Вид с торца разъема (G6). Lexus IS F I — Рис. 239: Привод инжектора (№ 2) Вид с торца разъема (G6)

Схема №240

Рис. 240: Вид с торца соединителя инжектора прямого впрыска топлива в сборе № 8 (G7). Lexus IS F I — Рис. 240: Вид с торца соединителя инжектора прямого впрыска топлива в сборе № 8 (G7)

Схема №241

Рис. 241: Вид с торца соединителя инжектора прямого впрыска топлива в сборе № 6 (G8). Lexus IS F I — Рис. 241: Вид с торца соединителя инжектора прямого впрыска топлива в сборе № 6 (G8)

Схема №242

Рис. 242: Вид с торца разъема датчика контроля детонации (блок 2, датчик 2) (G9). Lexus IS F I — Рис. 242: Вид с торца разъема датчика контроля детонации (блок 2, датчик 2) (G9)

Схема №243

Рис. 243: Вид с торца соединителя инжектора прямого впрыска топлива в сборе № 4 (G10). Lexus IS F I — Рис. 243: Вид с торца соединителя инжектора прямого впрыска топлива в сборе № 4 (G10)

Схема №244

Рис. 244: Вид с торца соединителя инжектора прямого впрыска топлива в сборе № 2 (G11). Lexus IS F I — Рис. 244: Вид с торца соединителя инжектора прямого впрыска топлива в сборе № 2 (G11)

Схема №245

Рис. 245: Вид с торца разъема датчика контроля детонации (блок 2, датчик 1) (G12). Lexus IS F I — Рис. 245: Вид с торца разъема датчика контроля детонации (блок 2, датчик 1) (G12)

Схема №246

Рис. 246: Вид с торца соединителя инжектора прямого впрыска топлива в сборе № 7 (G13). Lexus IS F I — Рис. 246: Вид с торца соединителя инжектора прямого впрыска топлива в сборе № 7 (G13)

Схема №247

Рис. 247: Вид с торца разъема датчика контроля детонации (блок 1, датчик 2) (G14). Lexus IS F I — Рис. 247: Вид с торца разъема датчика контроля детонации (блок 1, датчик 2) (G14)

Схема №248

Рис. 248: Вид с торца соединителя инжектора прямого впрыска топлива в сборе № 5 (G15). Lexus IS F I — Рис. 248: Вид с торца соединителя инжектора прямого впрыска топлива в сборе № 5 (G15)

Схема №249

Рис. 249: Вид с торца разъема датчика контроля детонации (блок 1, датчик 1) (G16). Lexus IS F I — Рис. 249: Вид с торца разъема датчика контроля детонации (блок 1, датчик 1) (G16)

Схема №250

Рис. 250: Вид с торца соединителя форсунки прямого впрыска топлива в сборе № 3 (G17). Lexus IS F I — Рис. 250: Вид с торца соединителя форсунки прямого впрыска топлива в сборе № 3 (G17)

Схема №251

Рис. 251: Вид с торца соединителя прямого впрыска топлива в сборе № 1 (G18). Lexus IS F I — Рис. 251: Вид с торца соединителя прямого впрыска топлива в сборе № 1 (G18)

Схема №252

Рис. 252: Вид с торца разъема датчика давления топлива (G19). Lexus IS F I — Рис. 252: Вид с торца разъема датчика давления топлива (G19)

Схема №253

Рис. 253: Вид с торца соединителя инжектора топлива в сборе № 2 (H9). Lexus IS F I — Рис. 253: Вид с торца соединителя инжектора топлива в сборе № 2 (H9)

Схема №254

Рис. 254: Вид с торца соединителя инжектора топлива порта в сборе № 4 (H10). Lexus IS F I — Рис. 254: Вид с торца соединителя инжектора топлива порта в сборе № 4 (H10)

Схема №255

Рис. 255: Вид с торца соединителя инжектора топлива в сборе порта № 6 (H11). Lexus IS F I — Рис. 255: Вид с торца соединителя инжектора топлива в сборе порта № 6 (H11)

Схема №256

Рис. 256: Вид с торца соединителя инжектора топлива порта в сборе № 8 (H12). Lexus IS F I — Рис. 256: Вид с торца соединителя инжектора топлива порта в сборе № 8 (H12)

Схема №257

Рис. 257: Вид с торца соединителя инжектора топлива в сборе порта № 1 (I9). Lexus IS F I — Рис. 257: Вид с торца соединителя инжектора топлива в сборе порта № 1 (I9)

Схема №258

Рис. 258: Вид с торца соединителя инжектора топлива порта в сборе № 3 (I10). Lexus IS F I — Рис. 258: Вид с торца соединителя инжектора топлива порта в сборе № 3 (I10)

Схема №259

Рис. 259: Вид с торца соединителя инжектора топлива в сборе порта № 5 (I11). Lexus IS F I — Рис. 259: Вид с торца соединителя инжектора топлива в сборе порта № 5 (I11)

Схема №260

Рис. 260: Вид с торца соединителя инжектора топлива в сборе порта № 7 (I12). Lexus IS F I — Рис. 260: Вид с торца соединителя инжектора топлива в сборе порта № 7 (I12)

Схема №261

Рис. 261: Вид с торца соединительного разъема (J1). Lexus IS F I — Рис. 261: Вид с торца соединительного разъема (J1)

Схема №262

Рис. 262: Вид с торца соединительного разъема (J2). Lexus IS F I — Рис. 262: Вид с торца соединительного разъема (J2)

Схема №263

Рис. 263: Вид с торца соединительного разъема (J3). Lexus IS F I — Рис. 263: Вид с торца соединительного разъема (J3)

Схема №264

Рис. 264: Вид с торца соединительного разъема (J4). Lexus IS F I — Рис. 264: Вид с торца соединительного разъема (J4)

Схема №265

Рис. 265: Вид с торца соединительного разъема (J5). Lexus IS F I — Рис. 265: Вид с торца соединительного разъема (J5)

Схема №266

Рис. 266: Вид с торца соединительного разъема (J7). Lexus IS F I — Рис. 266: Вид с торца соединительного разъема (J7)

Схема №267

Рис. 267: Вид с торца соединительного разъема (J8). Lexus IS F I — Рис. 267: Вид с торца соединительного разъема (J8)

Схема №268

Рис. 268: Вид с торца соединительного разъема (J9). Lexus IS F I — Рис. 268: Вид с торца соединительного разъема (J9)

Схема №269

Рис. 269: Вид с торца соединительного разъема (J10). Lexus IS F I — Рис. 269: Вид с торца соединительного разъема (J10)

Схема №270

Рис. 270: Вид с торца левого разъема светильника с внутренней подсветкой No2 (J11). Lexus IS F I — Рис. 270: Вид с торца левого разъема светильника с внутренней подсветкой No2 (J11)

Схема №271

Рис. 271: Вид с торца блока выключателя очистителя фар (J13). Lexus IS F I — Рис. 271: Вид с торца блока выключателя очистителя фар (J13)

Схема №272

Рис. 272: Вид с торца переключателя открывания двери багажника в сборе (J14). Lexus IS F I — Рис. 272: Вид с торца переключателя открывания двери багажника в сборе (J14)

Схема №273

Рис. 273: Вид с торца разъема реостата управления светом (J15). Lexus IS F I — Рис. 273: Вид с торца разъема реостата управления светом (J15)

Схема №274

Рис. 274: Вид с торца разъема спутникового коммутатора (J16). Lexus IS F I — Рис. 274: Вид с торца разъема спутникового коммутатора (J16)

Схема №275

Рис. 275: Вид с торца разъема узла регулятора расстояния ЭБУ (J17). Lexus IS F I — Рис. 275: Вид с торца разъема узла регулятора расстояния ЭБУ (J17)

Схема №276

Рис. 276: Вид с торца соединителя (J18) блока управления зуммером. Lexus IS F I — Рис. 276: Вид с торца соединителя (J18) блока управления зуммером

Схема №277

Рис. 277: Вид с торца левого разъема светильника с внутренней подсветкой No1 (J19). Lexus IS F I — Рис. 277: Вид с торца левого разъема светильника с внутренней подсветкой No1 (J19)

Схема №278

Рис. 278: Вид с торца нижнего разъема приборной панели № 1 подушки безопасности в сборе (J20). Lexus IS F I — Рис. 278: Вид с торца нижнего разъема приборной панели № 1 подушки безопасности в сборе (J20)

Схема №279

Рис. 279: Вид с торца разъема DLC3 (J21). Lexus IS F I — Рис. 279: Вид с торца разъема DLC3 (J21)

Схема №280

Рис. 280: Вид с торца разъема силового двигателя наклона (J22). Lexus IS F I — Рис. 280: Вид с торца разъема силового двигателя наклона (J22)

Схема №281

Рис. 281: Вид с торца разъема датчика рулевого управления (J23). Lexus IS F I — Рис. 281: Вид с торца разъема датчика рулевого управления (J23)

Схема №282

Рис. 282: Вид с торца соединителя узла спирального кабеля (J24). Lexus IS F I — Рис. 282: Вид с торца соединителя узла спирального кабеля (J24)

Схема №283

Рис. 283: Вид с торца соединителя узла спирального кабеля (J25). Lexus IS F I — Рис. 283: Вид с торца соединителя узла спирального кабеля (J25)

Схема №284

Рис. 284: Вид с торца переключателя стеклоочистителя в сборе (J26). Lexus IS F I — Рис. 284: Вид с торца переключателя стеклоочистителя в сборе (J26)

Схема №285

Рис. 285: Вид с торца соединительного разъема (J27). Lexus IS F I — Рис. 285: Вид с торца соединительного разъема (J27)

Схема №286

Рис. 286: Вид с торца мультиплексного соединителя с наклоном и телескопическим блоком управления (J28). Lexus IS F I — Рис. 286: Вид с торца мультиплексного соединителя с наклоном и телескопическим блоком управления (J28)

Схема №287

Рис. 287: Вид с торца разъема привода блокировки рулевого управления (J29). Lexus IS F I — Рис. 287: Вид с торца разъема привода блокировки рулевого управления (J29)

Схема №288

Рис. 288: Вид с торца разъема поворотного сигнального устройства в сборе (J30). Lexus IS F I — Рис. 288: Вид с торца разъема поворотного сигнального устройства в сборе (J30)

Схема №289

Рис. 289: Вид с торца разъема выключателя двигателя (J31). Lexus IS F I — Рис. 289: Вид с торца разъема выключателя двигателя (J31)

Схема №290

Рис. 290: Вид с торца комбинированного соединителя измерительного узла (J34). Lexus IS F I — Рис. 290: Вид с торца комбинированного соединителя измерительного узла (J34)

Схема №291

Рис. 291: Вид с торца комбинированного соединителя измерительного узла (J35). Lexus IS F I — Рис. 291: Вид с торца комбинированного соединителя измерительного узла (J35)

Схема №292

Рис. 292: Вид с торца разъема переключателя выбора конфигурации No1 (J36). Lexus IS F I — Рис. 292: Вид с торца разъема переключателя выбора конфигурации No1 (J36)

Схема №293

Рис. 293: Вид с торца разъема выключателя VSC (J37). Lexus IS F I — Рис. 293: Вид с торца разъема выключателя VSC (J37)

Схема №294

Рис. 294: Вид с торца разъема датчика температуры воздуха в помещении (термистор охладителя) (J38). Lexus IS F I — Рис. 294: Вид с торца разъема датчика температуры воздуха в помещении (термистор охладителя) (J38)

Схема №295

Рис. 295: Вид с торца разъема зуммера предупреждения о зазоре No1 (J39). Lexus IS F I — Рис. 295: Вид с торца разъема зуммера предупреждения о зазоре No1 (J39)

Схема №296

Рис. 296: Вид с торца соединителя узла прикуривателя (J42). Lexus IS F I — Рис. 296: Вид с торца соединителя узла прикуривателя (J42)

Схема №297

Рис. 297: Вид с торца разъема узла переключения передач (J43). Lexus IS F I — Рис. 297: Вид с торца разъема узла переключения передач (J43)

Схема №298

Рис. 298: Вид с торца разъема индикатора положения переключателя (J44). Lexus IS F I — Рис. 298: Вид с торца разъема индикатора положения переключателя (J44)

Схема №299

Рис. 299: Вид с торца переключателя отопителя сиденья (J45). Lexus IS F I — Рис. 299: Вид с торца переключателя отопителя сиденья (J45)

Схема №300

Рис. 300: Вид с торца осветительного устройства в сборе (J46). Lexus IS F I — Рис. 300: Вид с торца осветительного устройства в сборе (J46)

Схема №301

Рис. 301: Вид с торца разъема датчика подушки безопасности в центре (J47). Lexus IS F I — Рис. 301: Вид с торца разъема датчика подушки безопасности в центре (J47)

Схема №302

Рис. 302: Вид с торца разъема подузла блока управления коробкой передач (J48). Lexus IS F I — Рис. 302: Вид с торца разъема подузла блока управления коробкой передач (J48)

Схема №303

Рис. 303: Вид с торца ЭБУ предупреждения о давлении в шинах и разъема ресивера (J49). Lexus IS F I — Рис. 303: Вид с торца ЭБУ предупреждения о давлении в шинах и разъема ресивера (J49)

Схема №304

Рис. 304: Вид с торца монтажного разъема панели управления и интеграции (J54). Lexus IS F I — Рис. 304: Вид с торца монтажного разъема панели управления и интеграции (J54)

Схема №305

Рис. 305: Вид с торца разъема ECU блока управления источником питания (J55). Lexus IS F I — Рис. 305: Вид с торца разъема ECU блока управления источником питания (J55)

Схема №306

Рис. 306: Вид с торца осветительного устройства перчаточного ящика (J56). Lexus IS F I — Рис. 306: Вид с торца осветительного устройства перчаточного ящика (J56)

Схема №307

Рис. 307: Вид с торца соединительного устройства (J57) для отмены открывания двери багажного отделения. Lexus IS F I — Рис. 307: Вид с торца соединительного устройства (J57) для отмены открывания двери багажного отделения

Схема №308

Рис. 308: Вид с торца разъема усилителя переменного тока в сборе (J58). Lexus IS F I — Рис. 308: Вид с торца разъема усилителя переменного тока в сборе (J58)

Схема №309

Рис. 309: Вид с торца правого разъема узла освещения салона No1 (J60). Lexus IS F I — Рис. 309: Вид с торца правого разъема узла освещения салона No1 (J60)

Схема №310

Рис. 310: Вид с торца разъема кодового поля идентификатора (J69). Lexus IS F I — Рис. 310: Вид с торца разъема кодового поля идентификатора (J69)

Схема №311

Рис. 311: Вид с торца соединительного разъема (J70). Lexus IS F I — Рис. 311: Вид с торца соединительного разъема (J70)

Схема №312

Рис. 312: Вид с торца соединительного разъема (J71). Lexus IS F I — Рис. 312: Вид с торца соединительного разъема (J71)

Схема №313

Рис. 313: Вид с торца правого разъема блока освещения салона No2 (J73). Lexus IS F I — Рис. 313: Вид с торца правого разъема блока освещения салона No2 (J73)

Схема №314

Рис. 314: Вид с торца разъема (J74) основного корпуса ЭБУ справа (сторона капота J/B справа). Lexus IS F I — Рис. 314: Вид с торца разъема (J74) основного корпуса ЭБУ справа (сторона капота J/B справа)

Схема №315

Рис. 315: Вид с торца разъема (J75) основного корпуса ЭБУ справа (сторона капота J/B справа). Lexus IS F I — Рис. 315: Вид с торца разъема (J75) основного корпуса ЭБУ справа (сторона капота J/B справа)

Схема №316

Рис. 316: Вид с торца разъема ЭБУ сетевого шлюза (J76). Lexus IS F I — Рис. 316: Вид с торца разъема ЭБУ сетевого шлюза (J76)

Схема №317

Рис. 317: Вид с торца нижнего разъема приборной панели № 2 (J79). Lexus IS F I — Рис. 317: Вид с торца нижнего разъема приборной панели № 2 (J79)

Схема №318

Рис. 318: Вид с торца соединительного разъема (J80). Lexus IS F I — Рис. 318: Вид с торца соединительного разъема (J80)

Схема №319

Рис. 319: Вид с торца соединительного разъема (J81). Lexus IS F I — Рис. 319: Вид с торца соединительного разъема (J81)

Схема №320

Рис. 320: Вид с торца соединительного разъема (J82). Lexus IS F I — Рис. 320: Вид с торца соединительного разъема (J82)

Схема №321

Рис. 321: Вид с торца соединительного разъема (J83). Lexus IS F I — Рис. 321: Вид с торца соединительного разъема (J83)

Схема №322

Рис. 322: Вид с торца соединительного разъема (J84). Lexus IS F I — Рис. 322: Вид с торца соединительного разъема (J84)

Схема №323

Рис. 323: Вид с торца разъема датчика кислорода (блок 1, датчик 2) (J94). Lexus IS F I — Рис. 323: Вид с торца разъема датчика кислорода (блок 1, датчик 2) (J94)

Схема №324

Рис. 324: Вид с торца разъема датчика кислорода (блок 2, датчик 2) (J95). Lexus IS F I — Рис. 324: Вид с торца разъема датчика кислорода (блок 2, датчик 2) (J95)

Схема №325

Рис. 325: Вид с торца разъема реле управления стоп-сигналом (J96). Lexus IS F I — Рис. 325: Вид с торца разъема реле управления стоп-сигналом (J96)

Схема №326

Рис. 326: Вид с торца разъема подсветки переднего центрального дефлектор (J97). Lexus IS F I — Рис. 326: Вид с торца разъема подсветки переднего центрального дефлектор (J97)

Схема №327

Рис. 327: Вид с торца разъема часового блока (J98). Lexus IS F I — Рис. 327: Вид с торца разъема часового блока (J98)

Схема №328

Рис. 328: Вид с торца разъема дисплея навигационного модуля (J100). Lexus IS F I — Рис. 328: Вид с торца разъема дисплея навигационного модуля (J100)

Схема №329

Рис. 329: Вид с торца разъема дисплея навигационного модуля (J101). Lexus IS F I — Рис. 329: Вид с торца разъема дисплея навигационного модуля (J101)

Схема №330

Рис. 330: Вид с торца разъема дисплея навигационного модуля (J102). Lexus IS F I — Рис. 330: Вид с торца разъема дисплея навигационного модуля (J102)

Схема №331

Рис. 331: Вид с торца разъема дисплея навигационного модуля (J103). Lexus IS F I — Рис. 331: Вид с торца разъема дисплея навигационного модуля (J103)

Схема №332

Рис. 332: Вид с торца разъема дисплея навигационного модуля (J104). Lexus IS F I — Рис. 332: Вид с торца разъема дисплея навигационного модуля (J104)

Схема №333

Рис. 333: Вид с торца разъема дисплея навигационного модуля (J105). Lexus IS F I — Рис. 333: Вид с торца разъема дисплея навигационного модуля (J105)

Схема №334

Рис. 334: Вид с торца разъема радиоприемника в сборе (J106). Lexus IS F I — Рис. 334: Вид с торца разъема радиоприемника в сборе (J106)

Схема №335

Рис. 335: Вид с торца разъема радиоприемника в сборе (J107). Lexus IS F I — Рис. 335: Вид с торца разъема радиоприемника в сборе (J107)

Схема №336

Рис. 336: Вид с торца разъема радиоприемника в сборе (J108). Lexus IS F I — Рис. 336: Вид с торца разъема радиоприемника в сборе (J108)

Схема №337

Рис. 337: Вид с торца разъема радиоприемника в сборе (J109). Lexus IS F I — Рис. 337: Вид с торца разъема радиоприемника в сборе (J109)

Схема №338

Рис. 338: Вид с торца разъема радиоприемника в сборе (J110). Lexus IS F I — Рис. 338: Вид с торца разъема радиоприемника в сборе (J110)

Схема №339

Рис. 339: Вид с торца разъема ECU мультимедийного интерфейса (J111). Lexus IS F I — Рис. 339: Вид с торца разъема ECU мультимедийного интерфейса (J111)

Схема №340

Рис. 340: Вид с торца разъема ECU мультимедийного интерфейса (J112). Lexus IS F I — Рис. 340: Вид с торца разъема ECU мультимедийного интерфейса (J112)

Схема №341

Рис. 341: Вид с торца разъема ECU мультимедийного интерфейса (J113). Lexus IS F I — Рис. 341: Вид с торца разъема ECU мультимедийного интерфейса (J113)

Схема №342

Рис. 342: Вид с торца разъема DCM (телематический приемопередатчик) (J114). Lexus IS F I — Рис. 342: Вид с торца разъема DCM (телематический приемопередатчик) (J114)

Схема №343

Рис. 343: Вид с торца разъема датчика угловой скорости рыскания (J115). Lexus IS F I — Рис. 343: Вид с торца разъема датчика угловой скорости рыскания (J115)

Схема №344

Рис. 344: Вид с торца соединительного разъема (J116). Lexus IS F I — Рис. 344: Вид с торца соединительного разъема (J116)

Схема №345

Рис. 345: Вид с торца разъема ECU мультимедийного интерфейса (J117). Lexus IS F I — Рис. 345: Вид с торца разъема ECU мультимедийного интерфейса (J117)

Схема №346

Рис. 346: Вид с торца разъема дисплея навигационного модуля (J118). Lexus IS F I — Рис. 346: Вид с торца разъема дисплея навигационного модуля (J118)

Схема №347

Рис. 347: Вид с торца разъема DCM (телематический приемопередатчик) (J119). Lexus IS F I — Рис. 347: Вид с торца разъема DCM (телематический приемопередатчик) (J119)

Схема №348

Рис. 348: Вид с торца разъема дисплея навигационного модуля (J120). Lexus IS F I — Рис. 348: Вид с торца разъема дисплея навигационного модуля (J120)

Схема №349

Рис. 349: Вид с торца разъема IEEE (J121). Lexus IS F I — Рис. 349: Вид с торца разъема IEEE (J121)

Схема №350

Рис. 350: Вид с торца разъема датчика автоматического управления освещением (K1). Lexus IS F I — Рис. 350: Вид с торца разъема датчика автоматического управления освещением (K1)

Схема №351

Рис. 351: Вид с торца разъема громкоговорителя переднего стереокомпонента (K2). Lexus IS F I — Рис. 351: Вид с торца разъема громкоговорителя переднего стереокомпонента (K2)

Схема №352

Рис. 352: Вид с торца правого разъема громкоговорителя в сборе передней панели № 1 (L1). Lexus IS F I — Рис. 352: Вид с торца правого разъема громкоговорителя в сборе передней панели № 1 (L1)

Схема №353

Рис. 353: Вид с торца правого разъема громкоговорителя в сборе передней панели № 3 (L2). Lexus IS F I — Рис. 353: Вид с торца правого разъема громкоговорителя в сборе передней панели № 3 (L2)

Схема №354

Рис. 354: Вид с торца правого разъема громкоговорителя No2 спереди (L5). Lexus IS F I — Рис. 354: Вид с торца правого разъема громкоговорителя No2 спереди (L5)

Схема №355

Рис. 355: Вид с торца правого разъема передней двери (L6). Lexus IS F I — Рис. 355: Вид с торца правого разъема передней двери (L6)

Схема №356

Рис. 356: Вид с торца правого разъема переключателя памяти переднего сиденья (L7). Lexus IS F I — Рис. 356: Вид с торца правого разъема переключателя памяти переднего сиденья (L7)

Схема №357

Рис. 357: Вид с торца правого разъема замка передней двери в сборе (L8). Lexus IS F I — Рис. 357: Вид с торца правого разъема замка передней двери в сборе (L8)

Схема №358

Рис. 358: Вид с торца правого разъема блока управления ECU (L10). Lexus IS F I — Рис. 358: Вид с торца правого разъема блока управления ECU (L10)

Схема №359

Рис. 359: Вид с торца соединительного разъема (L11). Lexus IS F I — Рис. 359: Вид с торца соединительного разъема (L11)

Схема №360

Рис. 360: Вид с торца правого разъема внешнего зеркала заднего вида в сборе (L14). Lexus IS F I — Рис. 360: Вид с торца правого разъема внешнего зеркала заднего вида в сборе (L14)

Схема №361

Рис. 361: Вид с торца правого разъема двигателя регулятора переднего окна (L15). Lexus IS F I — Рис. 361: Вид с торца правого разъема двигателя регулятора переднего окна (L15)

Схема №362

Рис. 362: Вид с торца правого разъема переключателя управления передней дверью в сборе (L16). Lexus IS F I — Рис. 362: Вид с торца правого разъема переключателя управления передней дверью в сборе (L16)

Схема №363

Рис. 363: Вид с торца правого разъема регулятора переднего окна (L17). Lexus IS F I — Рис. 363: Вид с торца правого разъема регулятора переднего окна (L17)

Схема №364

Рис. 364: Вид с торца левого разъема замка передней двери в сборе (M2). Lexus IS F I — Рис. 364: Вид с торца левого разъема замка передней двери в сборе (M2)

Схема №365

Рис. 365: Вид с торца левого разъема громкоговорителя в сборе на передней панели № 3 (M4). Lexus IS F I — Рис. 365: Вид с торца левого разъема громкоговорителя в сборе на передней панели № 3 (M4)

Схема №366

Рис. 366: Вид с торца левого разъема передней двери (M5). Lexus IS F I — Рис. 366: Вид с торца левого разъема передней двери (M5)

Схема №367

Рис. 367: Вид с торца левого разъема переключателя памяти переднего сиденья (M6). Lexus IS F I — Рис. 367: Вид с торца левого разъема переключателя памяти переднего сиденья (M6)

Схема №368

Рис. 368: Вид с торца левого разъема блока управления ECU с внешним зеркалом (M10). Lexus IS F I — Рис. 368: Вид с торца левого разъема блока управления ECU с внешним зеркалом (M10)

Схема №369

Рис. 369: Вид с торца левого разъема громкоговорителя No2 спереди (M12). Lexus IS F I — Рис. 369: Вид с торца левого разъема громкоговорителя No2 спереди (M12)

Схема №370

Рис. 370: Вид с торца левого разъема переднего динамика No1 в сборе (M13). Lexus IS F I — Рис. 370: Вид с торца левого разъема переднего динамика No1 в сборе (M13)

Схема №371

Рис. 371: Вид с торца соединительного разъема (M14). Lexus IS F I — Рис. 371: Вид с торца соединительного разъема (M14)

Схема №372

Рис. 372: Внешний узел зеркала заднего вида, вид с торца левого разъема (M15). Lexus IS F I — Рис. 372: Внешний узел зеркала заднего вида, вид с торца левого разъема (M15)

Схема №373

Рис. 373: Вид с торца левого разъема двигателя регулятора переднего окна (M16). Lexus IS F I — Рис. 373: Вид с торца левого разъема двигателя регулятора переднего окна (M16)

Схема №374

Рис. 374: Вид с торца разъема внешнего зеркального переключателя в сборе (M17). Lexus IS F I — Рис. 374: Вид с торца разъема внешнего зеркального переключателя в сборе (M17)

Схема №375

Рис. 375: Вид с торца главного переключателя регулятора окна питания (M18). Lexus IS F I — Рис. 375: Вид с торца главного переключателя регулятора окна питания (M18)

Схема №376

Рис. 376: Вид с торца правого разъема заднего динамика (N2). Lexus IS F I — Рис. 376: Вид с торца правого разъема заднего динамика (N2)

Схема №377

Рис. 377: Вид с торца правого разъема заднего динамика (N3). Lexus IS F I — Рис. 377: Вид с торца правого разъема заднего динамика (N3)

Схема №378

Рис. 378: Вид с торца правого разъема громкоговорителя в сборе 3 сзади (N4). Lexus IS F I — Рис. 378: Вид с торца правого разъема громкоговорителя в сборе 3 сзади (N4)

Схема №379

Рис. 379: Вид с торца правого разъема громкоговорителя в сборе 2 сзади (N5). Lexus IS F I — Рис. 379: Вид с торца правого разъема громкоговорителя в сборе 2 сзади (N5)

Схема №380

Рис. 380: Вид с торца правого разъема громкоговорителя в сборе 2 сзади (N6). Lexus IS F I — Рис. 380: Вид с торца правого разъема громкоговорителя в сборе 2 сзади (N6)

Схема №381

Рис. 381: Вид с торца задней двери с замком двигателя в сборе с правым разъемом (N8). Lexus IS F I — Рис. 381: Вид с торца задней двери с замком двигателя в сборе с правым разъемом (N8)

Схема №382

Рис. 382: Вид с торца правого разъема регулятора заднего окна (N9). Lexus IS F I — Рис. 382: Вид с торца правого разъема регулятора заднего окна (N9)

Схема №383

Рис. 383: Вид с торца правого разъема двигателя регулятора заднего окна (N10). Lexus IS F I — Рис. 383: Вид с торца правого разъема двигателя регулятора заднего окна (N10)

Схема №384

Рис. 384: Вид с торца левого разъема заднего динамика в сборе (O2). Lexus IS F I — Рис. 384: Вид с торца левого разъема заднего динамика в сборе (O2)

Схема №385

Рис. 385: Вид с торца левого разъема заднего динамика в сборе (O3). Lexus IS F I — Рис. 385: Вид с торца левого разъема заднего динамика в сборе (O3)

Схема №386

Рис. 386: Вид с торца левого разъема громкоговорителя 3 в сборе (O4). Lexus IS F I — Рис. 386: Вид с торца левого разъема громкоговорителя 3 в сборе (O4)

Схема №387

Рис. 387: Вид с торца левого разъема громкоговорителя 2 в сборе (O5). Lexus IS F I — Рис. 387: Вид с торца левого разъема громкоговорителя 2 в сборе (O5)

Схема №388

Рис. 388: Вид с торца левого разъема громкоговорителя 2 в сборе (O6). Lexus IS F I — Рис. 388: Вид с торца левого разъема громкоговорителя 2 в сборе (O6)

Схема №389

Рис. 389: Вид с торца задней двери с замком двигателя в сборе (O8). Lexus IS F I — Рис. 389: Вид с торца задней двери с замком двигателя в сборе (O8)

Схема №390

Рис. 390: Вид с торца левого разъема регулятора заднего стеклоподъемника (O9). Lexus IS F I — Рис. 390: Вид с торца левого разъема регулятора заднего стеклоподъемника (O9)

Схема №391

Рис. 391: Вид с торца левого разъема двигателя регулятора заднего окна (O10). Lexus IS F I — Рис. 391: Вид с торца левого разъема двигателя регулятора заднего окна (O10)

Схема №392

Рис. 392: Вид с торца разъема (P1) основного корпуса ЭБУ справа (сторона капота J/B справа). Lexus IS F I — Рис. 392: Вид с торца разъема (P1) основного корпуса ЭБУ справа (сторона капота J/B справа)

Схема №393

Рис. 393: Вид с торца разъема переднего устройства предварительного натяжения (RH) (P6). Lexus IS F I — Рис. 393: Вид с торца разъема переднего устройства предварительного натяжения (RH) (P6)

Схема №394

Рис. 394: Вид с торца разъема переднего редуктора натяжения (правый) (P7). Lexus IS F I — Рис. 394: Вид с торца разъема переднего редуктора натяжения (правый) (P7)

Схема №395

Рис. 395: Вид с торца разъема (P8) двигателя ремня безопасности перед столкновением с передним сиденьем в сборе (RH). Lexus IS F I — Рис. 395: Вид с торца разъема (P8) двигателя ремня безопасности перед столкновением с передним сиденьем в сборе (RH)

Схема №396

Рис. 396: Вид с торца правого разъема выключателя освещения передней двери (P9). Lexus IS F I — Рис. 396: Вид с торца правого разъема выключателя освещения передней двери (P9)

Схема №397

Рис. 397: Вид с торца разъема датчика избыточного давления вспомогательного топлива (P10). Lexus IS F I — Рис. 397: Вид с торца разъема датчика избыточного давления вспомогательного топлива (P10)

Схема №398

Рис. 398: Вид с торца разъема штепсельной розетки (P13). Lexus IS F I — Рис. 398: Вид с торца разъема штепсельной розетки (P13)

Схема №399

Рис. 399: Вид с торца разъема датчика подушки безопасности в центре (P14). Lexus IS F I — Рис. 399: Вид с торца разъема датчика подушки безопасности в центре (P14)

Схема №400

Рис. 400: Вид с торца правого разъема выключателя освещения задней двери (P16). Lexus IS F I — Рис. 400: Вид с торца правого разъема выключателя освещения задней двери (P16)

Схема №401

Рис. 401: Вид с торца разъема (P17) заднего устройства предварительного натяжения RH (ремень в сборе заднего сиденья 3-точечного типа). Lexus IS F I — Рис. 401: Вид с торца разъема (P17) заднего устройства предварительного натяжения RH (ремень в сборе заднего сиденья 3-точечного типа)

Схема №402

Рис. 402: Вид с торца правого разъема надувной подушки безопасности в сборе с навесным экраном (P18). Lexus IS F I — Рис. 402: Вид с торца правого разъема надувной подушки безопасности в сборе с навесным экраном (P18)

Схема №403

Рис. 403: Вид с торца разъема шумоподавляющего фильтра (обогрев стекла) и обогрев стекла заднего окна (стекло задней двери) (P19). Lexus IS F I — Рис. 403: Вид с торца разъема шумоподавляющего фильтра (обогрев стекла) и обогрев стекла заднего окна (стекло задней двери) (P19)

Схема №404

Рис. 404: № 2 Вид с торца разъема приемника управления дверью (P20). Lexus IS F I — Рис. 404: № 2 Вид с торца разъема приемника управления дверью (P20)

Схема №405

Рис. 405: Вид с торца разъема стереокомпонентного громкоговорителя (P21). Lexus IS F I — Рис. 405: Вид с торца разъема стереокомпонентного громкоговорителя (P21)

Схема №406

Рис. 406: Вид с торца соединительного разъема (P24). Lexus IS F I — Рис. 406: Вид с торца соединительного разъема (P24)

Схема №407

Рис. 407: Вид с торца соединительного разъема (P25). Lexus IS F I — Рис. 407: Вид с торца соединительного разъема (P25)

Схема №408

Рис. 408: Вид с торца соединительного разъема (P26). Lexus IS F I — Рис. 408: Вид с торца соединительного разъема (P26)

Схема №409

Рис. 409: Вид с торца разъема узла усилителя стереокомпонентов (P27). Lexus IS F I — Рис. 409: Вид с торца разъема узла усилителя стереокомпонентов (P27)

Схема №410

Рис. 410: Вид с торца разъема узла усилителя стереокомпонентов (P28). Lexus IS F I — Рис. 410: Вид с торца разъема узла усилителя стереокомпонентов (P28)

Схема №411

Рис. 411: Вид с торца разъема узла усилителя стереокомпонентов (P30). Lexus IS F I — Рис. 411: Вид с торца разъема узла усилителя стереокомпонентов (P30)

Схема №412

Рис. 412: Вид с торца разъема приемника управления дверью (P31). Lexus IS F I — Рис. 412: Вид с торца разъема приемника управления дверью (P31)

Схема №413

Рис. 413: Вид с торца антенного разъема электрического ключа для наружного багажа (P32). Lexus IS F I — Рис. 413: Вид с торца антенного разъема электрического ключа для наружного багажа (P32)

Схема №414

Рис. 414: Вид с торца блока ECU (P33). Lexus IS F I — Рис. 414: Вид с торца блока ECU (P33)

Схема №415

Рис. 415: Вид с торца разъема датчика натяжения ремня безопасности (P39). Lexus IS F I — Рис. 415: Вид с торца разъема датчика натяжения ремня безопасности (P39)

Схема №416

Рис. 416: Вид с торца правого разъема датчика боковой подушки безопасности в сборе (P40). Lexus IS F I — Рис. 416: Вид с торца правого разъема датчика боковой подушки безопасности в сборе (P40)

Схема №417

Рис. 417: Вид с торца правого разъема датчика подушки безопасности сзади (P41). Lexus IS F I — Рис. 417: Вид с торца правого разъема датчика подушки безопасности сзади (P41)

Схема №418

Рис. 418: Вид с торца разъема осциллятора (P42). Lexus IS F I — Рис. 418: Вид с торца разъема осциллятора (P42)

Схема №419

Рис. 419: Вид с торца разъема узла усилителя стереокомпонентов (P43). Lexus IS F I — Рис. 419: Вид с торца разъема узла усилителя стереокомпонентов (P43)

Схема №420

Рис. 420: Вид с торца разъема узла усилителя стереокомпонентов (P44). Lexus IS F I — Рис. 420: Вид с торца разъема узла усилителя стереокомпонентов (P44)

Схема №421

Рис. 421: Вид с торца разъема стереокомпонентного усилителя (P45). Lexus IS F I — Рис. 421: Вид с торца разъема стереокомпонентного усилителя (P45)

Схема №422

Рис. 422: Вид с торца разъема основного корпуса ECU LH (Cowl сторона J/B LH) (Q1). Lexus IS F I — Рис. 422: Вид с торца разъема основного корпуса ECU LH (Cowl сторона J/B LH) (Q1)

Схема №423

Рис. 423: Вид с торца разъема основного корпуса ECU LH (Cowl сторона J/B LH) (Q2). Lexus IS F I — Рис. 423: Вид с торца разъема основного корпуса ECU LH (Cowl сторона J/B LH) (Q2)

Схема №424

Рис. 424: Вид с торца разъема основного корпуса ECU LH (Cowl сторона J/B LH) (Q3). Lexus IS F I — Рис. 424: Вид с торца разъема основного корпуса ECU LH (Cowl сторона J/B LH) (Q3)

Схема №425

Рис. 425: Вид с торца левого разъема внутреннего ремня переднего сиденья в сборе (Q6). Lexus IS F I — Рис. 425: Вид с торца левого разъема внутреннего ремня переднего сиденья в сборе (Q6)

Схема №426

Рис. 426: Вид с торца соединительного разъема (Q7). Lexus IS F I — Рис. 426: Вид с торца соединительного разъема (Q7)

Схема №427

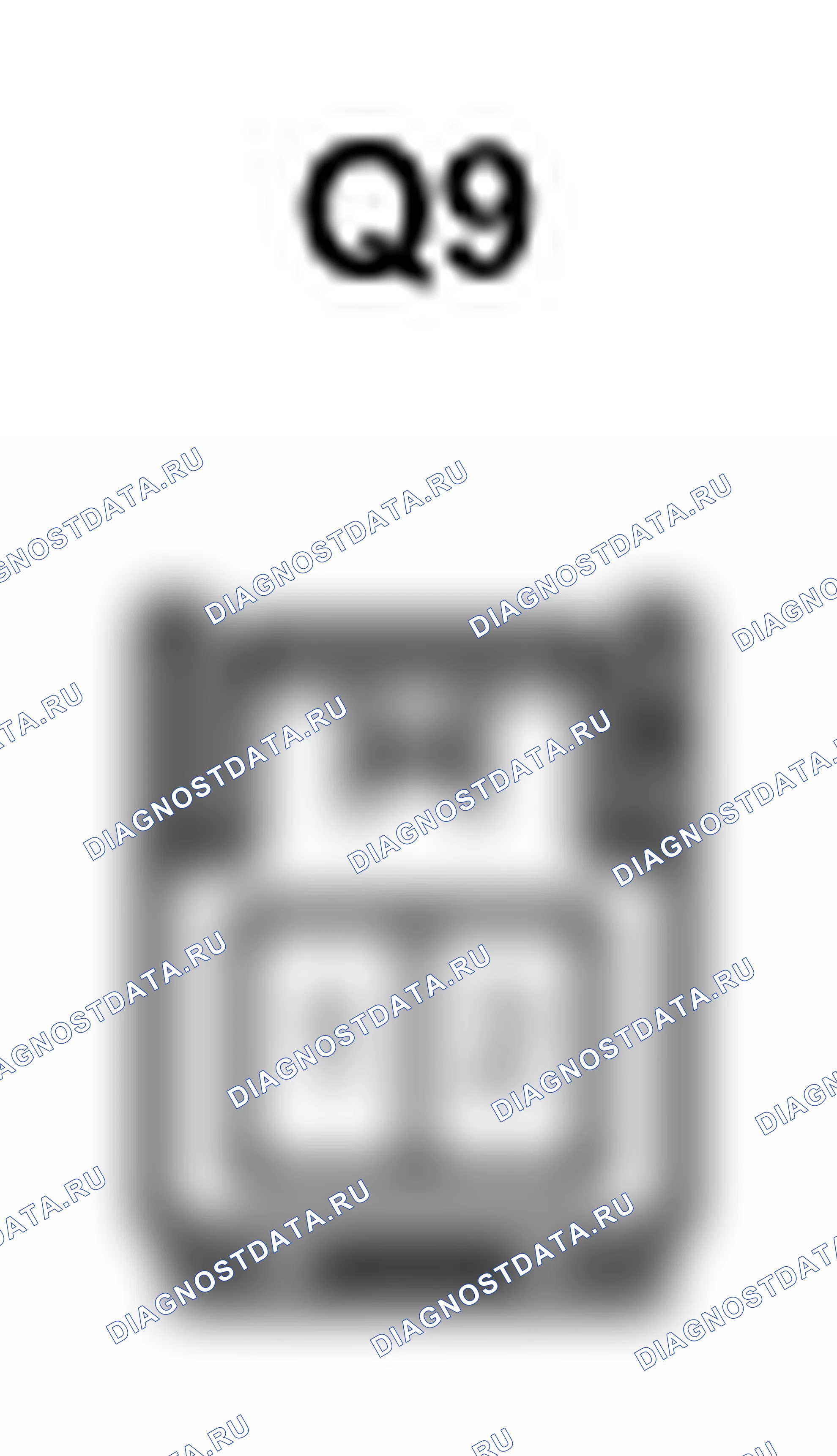

Рис. 427: Передний редуктор натяжения LH (наружный ремень переднего сиденья в сборе LH) Вид с торца разъема (Q9). Lexus IS F I — Рис. 427: Передний редуктор натяжения LH (наружный ремень переднего сиденья в сборе LH) Вид с торца разъема (Q9)

Схема №428

Рис. 428: Вид с торца левого разъема выключателя освещения передней двери (Q11). Lexus IS F I — Рис. 428: Вид с торца левого разъема выключателя освещения передней двери (Q11)

Схема №429

Рис. 429: Вид с торца разъема (Q12) переднего устройства предварительного натяжения левого (наружного ремня переднего сиденья в сборе левого). Lexus IS F I — Рис. 429: Вид с торца разъема (Q12) переднего устройства предварительного натяжения левого (наружного ремня переднего сиденья в сборе левого)

Схема №430

Рис. 430: Передний двигатель ремня безопасности перед столкновением LH (внешний ремень переднего сиденья в сборе LH) Вид с торца разъема (Q13). Lexus IS F I — Рис. 430: Передний двигатель ремня безопасности перед столкновением LH (внешний ремень переднего сиденья в сборе LH) Вид с торца разъема (Q13)

Схема №431

Рис. 431: Вид с торца соединителя датчика расхода топлива (Q14). Lexus IS F I — Рис. 431: Вид с торца соединителя датчика расхода топлива (Q14)

Схема №432

Рис. 432: Вид с торца разъема диода (подсветки багажного отделения) (Q16). Lexus IS F I — Рис. 432: Вид с торца разъема диода (подсветки багажного отделения) (Q16)

Схема №433

Рис. 433: Вид с торца левого разъема выключателя освещения задней двери (Q17). Lexus IS F I — Рис. 433: Вид с торца левого разъема выключателя освещения задней двери (Q17)

Схема №434

Рис. 434: Вид с торца разъема фильтра шума (стоп-сигнала) (Q18). Lexus IS F I — Рис. 434: Вид с торца разъема фильтра шума (стоп-сигнала) (Q18)

Схема №435

Рис. 435: Схема сборки защитной завесы, вид с торца левого разъема (Q19). Lexus IS F I — Рис. 435: Схема сборки защитной завесы, вид с торца левого разъема (Q19)

Схема №436

Рис. 436: Вид с торца разъема (Q20) заднего устройства предварительного натяжения LH (ремня заднего сиденья 3-точечного типа в сборе LH). Lexus IS F I — Рис. 436: Вид с торца разъема (Q20) заднего устройства предварительного натяжения LH (ремня заднего сиденья 3-точечного типа в сборе LH)

Схема №437

Рис. 437: Вид с торца разъема фильтра шума (обогрев стекла) и обогрев стекла заднего окна (стекло задней двери) (Q21). Lexus IS F I — Рис. 437: Вид с торца разъема фильтра шума (обогрев стекла) и обогрев стекла заднего окна (стекло задней двери) (Q21)

Схема №438

Рис. 438: Компонентный динамик задней панели, вид с торца левого разъема (Q22). Lexus IS F I — Рис. 438: Компонентный динамик задней панели, вид с торца левого разъема (Q22)

Схема №439

Рис. 439: Вид с торца разъема комнатного светильника № 2 (Q23). Lexus IS F I — Рис. 439: Вид с торца разъема комнатного светильника № 2 (Q23)

Схема №440

Рис. 440: Вид с торца разъема стоп-сигнала (Q25). Lexus IS F I — Рис. 440: Вид с торца разъема стоп-сигнала (Q25)

Схема №441

Рис. 441: Вид с торца правого разъема громкоговорителя компонента стереосистемы задней панели (Q26). Lexus IS F I — Рис. 441: Вид с торца правого разъема громкоговорителя компонента стереосистемы задней панели (Q26)

Схема №442

Рис. 442: Вид с торца разъема фильтра шума (подсветка багажного отделения) (Q27). Lexus IS F I — Рис. 442: Вид с торца разъема фильтра шума (подсветка багажного отделения) (Q27)

Схема №443

Рис. 443: Вид с торца левого разъема антенны предупреждения о давлении в задней шине (Q29). Lexus IS F I — Рис. 443: Вид с торца левого разъема антенны предупреждения о давлении в задней шине (Q29)

Схема №444

Рис. 444: Вид с торца разъема датчика подушки безопасности в центре (Q32). Lexus IS F I — Рис. 444: Вид с торца разъема датчика подушки безопасности в центре (Q32)

Схема №445

Рис. 445: Вид с торца соединительного разъема (Q33). Lexus IS F I — Рис. 445: Вид с торца соединительного разъема (Q33)

Схема №446

Рис. 446: Вид с торца соединительного разъема (Q34). Lexus IS F I — Рис. 446: Вид с торца соединительного разъема (Q34)

Схема №447

Рис. 447: Вид с торца соединительного разъема (Q35). Lexus IS F I — Рис. 447: Вид с торца соединительного разъема (Q35)

Схема №448

Рис. 448: Вид с торца соединительного разъема (Q36). Lexus IS F I — Рис. 448: Вид с торца соединительного разъема (Q36)

Схема №449

Рис. 449: Вид с торца разъема блока управления с предупреждением о зазоре (Q37). Lexus IS F I — Рис. 449: Вид с торца разъема блока управления с предупреждением о зазоре (Q37)

Схема №450

Рис. 450: Вид с торца топливного колпака с замком двигателя (Q39). Lexus IS F I — Рис. 450: Вид с торца топливного колпака с замком двигателя (Q39)

Схема №451

Рис. 451: Вид с торца левого разъема задней подсветки в сборе (Q40). Lexus IS F I — Рис. 451: Вид с торца левого разъема задней подсветки в сборе (Q40)

Схема №452

Рис. 452: Вид с торца соединителя цилиндра замка двери багажного отделения (Q41). Lexus IS F I — Рис. 452: Вид с торца соединителя цилиндра замка двери багажного отделения (Q41)

Схема №453

Рис. 453: Вид с торца разъема замка двери багажного отделения (Q42). Lexus IS F I — Рис. 453: Вид с торца разъема замка двери багажного отделения (Q42)

Схема №454

Рис. 454: Вид с торца разъема узла телевизионной камеры (Q43). Lexus IS F I — Рис. 454: Вид с торца разъема узла телевизионной камеры (Q43)

Схема №455

Рис. 455: Вид с торца правого разъема устройства освещения номерного знака (Q44). Lexus IS F I — Рис. 455: Вид с торца правого разъема устройства освещения номерного знака (Q44)

Схема №456

Рис. 456: Вид с торца разъема электрического выключателя багажника (Q45). Lexus IS F I — Рис. 456: Вид с торца разъема электрического выключателя багажника (Q45)

Схема №457

Рис. 457: Вид с торца правого разъема задней подсветки в сборе (Q46). Lexus IS F I — Рис. 457: Вид с торца правого разъема задней подсветки в сборе (Q46)

Схема №458

Рис. 458: Вид с торца левого разъема освещения номерного знака (Q47). Lexus IS F I — Рис. 458: Вид с торца левого разъема освещения номерного знака (Q47)

Схема №459

Рис. 459: Вид с торца разъема модуля контейнерного насоса (Q49). Lexus IS F I — Рис. 459: Вид с торца разъема модуля контейнерного насоса (Q49)

Схема №460

Рис. 460: Вид с торца левого разъема задней комбинированной фары в сборе (Q50). Lexus IS F I — Рис. 460: Вид с торца левого разъема задней комбинированной фары в сборе (Q50)

Схема №461

Рис. 461: Вид с торца правого разъема задней комбинированной лампы в сборе (Q51). Lexus IS F I — Рис. 461: Вид с торца правого разъема задней комбинированной лампы в сборе (Q51)

Схема №462

Рис. 462: Вид с торца разъема реле зеркала нагревателя (Q52). Lexus IS F I — Рис. 462: Вид с торца разъема реле зеркала нагревателя (Q52)

Схема №463

Рис. 463: Вид с торца левого разъема датчика боковой подушки безопасности в сборе (Q53). Lexus IS F I — Рис. 463: Вид с торца левого разъема датчика боковой подушки безопасности в сборе (Q53)

Схема №464

Рис. 464: Вид с торца левого разъема датчика подушки безопасности сзади (Q54). Lexus IS F I — Рис. 464: Вид с торца левого разъема датчика подушки безопасности сзади (Q54)

Схема №465

Рис. 465: Вид сзади разъема осциллятора с внутренним электрическим ключом (Q55). Lexus IS F I — Рис. 465: Вид сзади разъема осциллятора с внутренним электрическим ключом (Q55)

Схема №466

Рис. 466: Вид с торца разъема электрического ключа осциллятора внутреннего багажного отделения (Q56). Lexus IS F I — Рис. 466: Вид с торца разъема электрического ключа осциллятора внутреннего багажного отделения (Q56)

Схема №467

Рис. 467: Вид с торца разъема ECU управления ремнем безопасности (Q57). Lexus IS F I — Рис. 467: Вид с торца разъема ECU управления ремнем безопасности (Q57)

Схема №468

Рис. 468: Вид с торца разъема ECU управления ремнем безопасности (Q58). Lexus IS F I — Рис. 468: Вид с торца разъема ECU управления ремнем безопасности (Q58)

Схема №469

Рис. 469: Вид с торца левого разъема светофильтра в сборе (R1). Lexus IS F I — Рис. 469: Вид с торца левого разъема светофильтра в сборе (R1)

Схема №470

Рис. 470: Вид с торца левого разъема Vanity фонарь в сборе (R2). Lexus IS F I — Рис. 470: Вид с торца левого разъема Vanity фонарь в сборе (R2)

Схема №471

Рис. 471: Вид с торца правого разъема светофильтра в сборе (R3). Lexus IS F I — Рис. 471: Вид с торца правого разъема светофильтра в сборе (R3)

Схема №472

Рис. 472: Вид с торца правого разъема Vanity фонарь сборка (R4). Lexus IS F I — Рис. 472: Вид с торца правого разъема Vanity фонарь сборка (R4)

Схема №473

Рис. 473: Вид с торца разъема служебного модуля (R5). Lexus IS F I — Рис. 473: Вид с торца разъема служебного модуля (R5)

Схема №474

Рис. 474: Вид с торца разъема ЭБУ управления раздвижной крышей (R6). Lexus IS F I — Рис. 474: Вид с торца разъема ЭБУ управления раздвижной крышей (R6)

Схема №475

Рис. 475: Вид с торца разъема датчика дождя (R7). Lexus IS F I — Рис. 475: Вид с торца разъема датчика дождя (R7)

Схема №476

Рис. 476: Вид с торца разъема узла точечного источника света (R8). Lexus IS F I — Рис. 476: Вид с торца разъема узла точечного источника света (R8)

Схема №477

Рис. 477: Вид с торца разъема внутреннего зеркала заднего вида (R10). Lexus IS F I — Рис. 477: Вид с торца разъема внутреннего зеркала заднего вида (R10)

Схема №478

Рис. 478: Вид сзади с торца левого разъема ультразвукового датчика No1 (S1). Lexus IS F I — Рис. 478: Вид сзади с торца левого разъема ультразвукового датчика No1 (S1)

Схема №479

Рис. 479: Вид сзади разъема правого ультразвукового датчика No1 (S2). Lexus IS F I — Рис. 479: Вид сзади разъема правого ультразвукового датчика No1 (S2)

Схема №480

Рис. 480: Вид с торца левого разъема ультразвукового датчика No2 (S3). Lexus IS F I — Рис. 480: Вид с торца левого разъема ультразвукового датчика No2 (S3)

Схема №481

Рис. 481: Вид с торца правого разъема ультразвукового датчика No2 (S4). Lexus IS F I — Рис. 481: Вид с торца правого разъема ультразвукового датчика No2 (S4)

Схема №482

Рис. 482: Вид с торца (T1) двигателя в сборе с правым разъемом переднего сиденья с электроприводом. Lexus IS F I — Рис. 482: Вид с торца (T1) двигателя в сборе с правым разъемом переднего сиденья с электроприводом

Схема №483

Рис. 483: Вид с торца правого разъема подузла управления нагревателем сиденья (T2). Lexus IS F I — Рис. 483: Вид с торца правого разъема подузла управления нагревателем сиденья (T2)

Схема №484

Рис. 484: Вид с торца разъема правого внутреннего ремня переднего сиденья в сборе (T3). Lexus IS F I — Рис. 484: Вид с торца разъема правого внутреннего ремня переднего сиденья в сборе (T3)

Схема №485

Рис. 485: Вид с торца правого разъема двигателя в вертикальном положении переднего сиденья с электроприводом (T4). Lexus IS F I — Рис. 485: Вид с торца правого разъема двигателя в вертикальном положении переднего сиденья с электроприводом (T4)

Схема №486

Рис. 486: Вид с торца правого разъема двигателя в сборе переднего силового сиденья (T5). Lexus IS F I — Рис. 486: Вид с торца правого разъема двигателя в сборе переднего силового сиденья (T5)

Схема №487

Рис. 487: Вид спереди правого разъема блока управления ECU и переключателя в сборе (T6). Lexus IS F I — Рис. 487: Вид спереди правого разъема блока управления ECU и переключателя в сборе (T6)

Схема №488

Рис. 488: Вид спереди правого разъема блока управления ECU и переключателя в сборе (T7). Lexus IS F I — Рис. 488: Вид спереди правого разъема блока управления ECU и переключателя в сборе (T7)

Схема №489

Рис. 489: Вид с торца правого разъема переднего поясничного переключателя с электроприводом (T8). Lexus IS F I — Рис. 489: Вид с торца правого разъема переднего поясничного переключателя с электроприводом (T8)

Схема №490

Рис. 490: Вид с торца правого разъема двигателя в сборе переднего сиденья с электроприводом (T9). Lexus IS F I — Рис. 490: Вид с торца правого разъема двигателя в сборе переднего сиденья с электроприводом (T9)

Схема №491

Рис. 491: Вид с торца правого разъема двигателя передней поясничной опоры в сборе (T10). Lexus IS F I — Рис. 491: Вид с торца правого разъема двигателя передней поясничной опоры в сборе (T10)

Схема №492

Рис. 492: Вид с торца соединительного разъема (T11). Lexus IS F I — Рис. 492: Вид с торца соединительного разъема (T11)

Схема №493

Рис. 493: Вид с торца разъема ЭБУ обнаружения пассажиров (T16). Lexus IS F I — Рис. 493: Вид с торца разъема ЭБУ обнаружения пассажиров (T16)

Схема №494

Рис. 494: Вид с торца разъема датчика обнаружения присутствия пассажиров (T17). Lexus IS F I — Рис. 494: Вид с торца разъема датчика обнаружения присутствия пассажиров (T17)

Схема №495

Рис. 495: Вид с торца разъема правого внутреннего ремня переднего сиденья в сборе (T18). Lexus IS F I — Рис. 495: Вид с торца разъема правого внутреннего ремня переднего сиденья в сборе (T18)

Схема №496

Рис. 496: Вид с торца соединительного разъема (U1). Lexus IS F I — Рис. 496: Вид с торца соединительного разъема (U1)

Схема №497

Рис. 497: Вид с торца левого разъема (U2) двигателя в сборе переднего сиденья с электроприводом. Lexus IS F I — Рис. 497: Вид с торца левого разъема (U2) двигателя в сборе переднего сиденья с электроприводом

Схема №498

Рис. 498: Вид с торца левого разъема подузла управления отопителем сиденья (U3). Lexus IS F I — Рис. 498: Вид с торца левого разъема подузла управления отопителем сиденья (U3)

Схема №499

Рис. 499: Вид с торца левого разъема внутреннего ремня переднего сиденья в сборе (U4). Lexus IS F I — Рис. 499: Вид с торца левого разъема внутреннего ремня переднего сиденья в сборе (U4)

Схема №500

Рис. 500: Вид с торца левого разъема двигателя в положении откидывания переднего сиденья с электроприводом (U5). Lexus IS F I — Рис. 500: Вид с торца левого разъема двигателя в положении откидывания переднего сиденья с электроприводом (U5)

Схема №501

Рис. 501: Вид с торца левого разъема блока управления и выключателя в сборе (U6). Lexus IS F I — Рис. 501: Вид с торца левого разъема блока управления и выключателя в сборе (U6)

Схема №502

Рис. 502: Вид с торца левого разъема блока управления и выключателя в сборе (U7). Lexus IS F I — Рис. 502: Вид с торца левого разъема блока управления и выключателя в сборе (U7)

Схема №503

Рис. 503: Вид с торца левого разъема двигателя переднего силового кресла в вертикальном положении (U8). Lexus IS F I — Рис. 503: Вид с торца левого разъема двигателя переднего силового кресла в вертикальном положении (U8)

Схема №504

Рис. 504: Вид с торца левого разъема (U9) двигателя в сборе для подъема переднего сиденья с электроприводом. Lexus IS F I — Рис. 504: Вид с торца левого разъема (U9) двигателя в сборе для подъема переднего сиденья с электроприводом

Схема №505

Рис. 505: Вид с торца левого разъема двигателя передней поясничной опоры в сборе (U10). Lexus IS F I — Рис. 505: Вид с торца левого разъема двигателя передней поясничной опоры в сборе (U10)

Схема №506

Рис. 506: Вид с торца левого разъема переднего поясничного переключателя с электроприводом (U14). Lexus IS F I — Рис. 506: Вид с торца левого разъема переднего поясничного переключателя с электроприводом (U14)

Схема №507

Рис. 507: Вид с торца правого разъема переднего датчика скорости (V1). Lexus IS F I — Рис. 507: Вид с торца правого разъема переднего датчика скорости (V1)

Схема №508

Рис. 508: Вид с торца левого разъема переднего подузла датчика контроля высоты (W2). Lexus IS F I — Рис. 508: Вид с торца левого разъема переднего подузла датчика контроля высоты (W2)

Схема №509

Рис. 509: Вид с торца левого разъема переднего датчика скорости (W3). Lexus IS F I — Рис. 509: Вид с торца левого разъема переднего датчика скорости (W3)

Схема №510

Рис. 510: Вид с торца правого разъема датчика задней скорости (X1). Lexus IS F I — Рис. 510: Вид с торца правого разъема датчика задней скорости (X1)

Схема №511

Рис. 511: Вид с торца левого разъема заднего датчика скорости (Y1). Lexus IS F I — Рис. 511: Вид с торца левого разъема заднего датчика скорости (Y1)

Схема №512

Рис. 512: Вид с торца левого разъема заднего подузла датчика контроля высоты (Y2). Lexus IS F I — Рис. 512: Вид с торца левого разъема заднего подузла датчика контроля высоты (Y2)

Схема №513

Рис. 513: Вид с торца разъёма цепи пиропатрон со стороны переднего пассажира (a1). Lexus IS F I — Рис. 513: Вид с торца разъёма цепи пиропатрон со стороны переднего пассажира (a1)

Схема №514

Рис. 514: Вид с торца разъёма цепи пиропатрон со стороны переднего пассажира (a2). Lexus IS F I — Рис. 514: Вид с торца разъёма цепи пиропатрон со стороны переднего пассажира (a2)

Схема №515

Рис. 515: Вид с торца правого разъема передней боковой цепи подушек безопасности (c1). Lexus IS F I — Рис. 515: Вид с торца правого разъема передней боковой цепи подушек безопасности (c1)

Схема №516

Рис. 516: Вид с торца левого разъема передней боковой цепи подушек безопасности (d1). Lexus IS F I — Рис. 516: Вид с торца левого разъема передней боковой цепи подушек безопасности (d1)

Схема №517

Рис. 517: Вид соединителя с торца (e1). Lexus IS F I — Рис. 517: Вид соединителя с торца (e1)

Схема №518

Рис. 518: Вид соединителя с торца (f1). Lexus IS F I — Рис. 518: Вид соединителя с торца (f1)

Схема №519

Рис. 519: Вид соединителя с торца (g1). Lexus IS F I — Рис. 519: Вид соединителя с торца (g1)

Схема №520

Рис. 520: Вид соединителя с торца (h1). Lexus IS F I — Рис. 520: Вид соединителя с торца (h1)

Схема №521

Рис. 521: Вид соединителя с торца (k1). Lexus IS F I — Рис. 521: Вид соединителя с торца (k1)

Схема №522

Рис. 522: Вид соединителя с торца (m1). Lexus IS F I — Рис. 522: Вид соединителя с торца (m1)

Схема №523

Рис. 523: Ручка передней двери в сборе снаружи правого разъема, вид с торца (n1). Lexus IS F I — Рис. 523: Ручка передней двери в сборе снаружи правого разъема, вид с торца (n1)

Схема №524

Рис. 524: Вид с торца правого разъема электрического ключа передней двери (n2). Lexus IS F I — Рис. 524: Вид с торца правого разъема электрического ключа передней двери (n2)

Схема №525

Рис. 525: Ручка передней двери в сборе снаружи левого разъема, вид с торца (o1). Lexus IS F I — Рис. 525: Ручка передней двери в сборе снаружи левого разъема, вид с торца (o1)

Схема №526

Рис. 526: Вид с торца левого разъема электрического ключа передней двери (o2). Lexus IS F I — Рис. 526: Вид с торца левого разъема электрического ключа передней двери (o2)

Схема №527

Рис. 527: Вид с торца разъема ECU вентилятора охлаждения № 2 (z1). Lexus IS F I — Рис. 527: Вид с торца разъема ECU вентилятора охлаждения № 2 (z1)

Схема №528

Рис. 528: Вид соединителя с торца (z2). Lexus IS F I — Рис. 528: Вид соединителя с торца (z2)

Схема №529

Рис. 529: Вид соединителя с торца (z3). Lexus IS F I — Рис. 529: Вид соединителя с торца (z3)

Схема №530

Рис. 530: Вид с торца разъема датчика положения кривошипа (z4). Lexus IS F I — Рис. 530: Вид с торца разъема датчика положения кривошипа (z4)

Схема №531

Рис. 531: Вид с торца разъема (z5). Lexus IS F I — Рис. 531: Вид с торца разъема (z5)

Схема №532

Рис. 532: Вид с торца разъема (z6). Lexus IS F I — Рис. 532: Вид с торца разъема (z6)

Схема №533

Рис. 533: Вид с торца разъема адаптера стереоразъема No1 (z7). Lexus IS F I — Рис. 533: Вид с торца разъема адаптера стереоразъема No1 (z7)

Схема №534

Рис. 534: Вид с торца линейного соединителя (AD1). Lexus IS F I — Рис. 534: Вид с торца линейного соединителя (AD1)

Схема №535

Рис. 535: Вид с торца линейного соединителя (AP1). Lexus IS F I — Рис. 535: Вид с торца линейного соединителя (AP1)

Схема №536

Рис. 536: Вид с торца линейного соединителя (AP2). Lexus IS F I — Рис. 536: Вид с торца линейного соединителя (AP2)

Схема №537

Рис. 537: Вид с торца линейного соединителя (AW1). Lexus IS F I — Рис. 537: Вид с торца линейного соединителя (AW1)

Схема №538

Рис. 538: Вид с торца линейного соединителя (BA1). Lexus IS F I — Рис. 538: Вид с торца линейного соединителя (BA1)

Схема №539

Рис. 539: Вид с торца линейного соединителя (BA2). Lexus IS F I — Рис. 539: Вид с торца линейного соединителя (BA2)

Схема №540

Рис. 540: Вид с торца линейного соединителя (BA3). Lexus IS F I — Рис. 540: Вид с торца линейного соединителя (BA3)

Схема №541

Рис. 541: Вид с торца линейного соединителя (Bz1). Lexus IS F I — Рис. 541: Вид с торца линейного соединителя (Bz1)

Схема №542

Рис. 542: Вид с торца линейного соединителя (EA2). Lexus IS F I — Рис. 542: Вид с торца линейного соединителя (EA2)

Схема №543

Рис. 543: Вид с торца линейного соединителя (EA3). Lexus IS F I — Рис. 543: Вид с торца линейного соединителя (EA3)

Схема №544

Рис. 544: Вид с торца линейного соединителя (EG2). Lexus IS F I — Рис. 544: Вид с торца линейного соединителя (EG2)

Схема №545

Рис. 545: Вид с торца линейного соединителя (EH1). Lexus IS F I — Рис. 545: Вид с торца линейного соединителя (EH1)

Схема №546

Рис. 546: Вид с торца линейного соединителя (EI1). Lexus IS F I — Рис. 546: Вид с торца линейного соединителя (EI1)

Схема №547

Рис. 547: Вид с торца линейного соединителя (Ez1). Lexus IS F I — Рис. 547: Вид с торца линейного соединителя (Ez1)

Схема №548

Рис. 548: Вид с торца линейного соединителя (JA1). Lexus IS F I — Рис. 548: Вид с торца линейного соединителя (JA1)

Схема №549

Рис. 549: Вид с торца линейного соединителя (JA3). Lexus IS F I — Рис. 549: Вид с торца линейного соединителя (JA3)

Схема №550

Рис. 550: Вид с торца линейного соединителя (JA4). Lexus IS F I — Рис. 550: Вид с торца линейного соединителя (JA4)

Схема №551

Рис. 551: Вид с торца линейного соединителя (JA5). Lexus IS F I — Рис. 551: Вид с торца линейного соединителя (JA5)

Схема №552

Рис. 552: Вид с торца линейного соединителя (JA6). Lexus IS F I — Рис. 552: Вид с торца линейного соединителя (JA6)

Схема №553

Рис. 553: Вид с торца линейного соединителя (JK1). Lexus IS F I — Рис. 553: Вид с торца линейного соединителя (JK1)

Схема №554

Рис. 554: Вид с торца линейного соединителя (JP1). Lexus IS F I — Рис. 554: Вид с торца линейного соединителя (JP1)

Схема №555

Рис. 555: Вид с торца линейного соединителя (JP2). Lexus IS F I — Рис. 555: Вид с торца линейного соединителя (JP2)

Схема №556

Рис. 556: Вид с торца линейного соединителя (JQ1). Lexus IS F I — Рис. 556: Вид с торца линейного соединителя (JQ1)

Схема №557

Рис. 557: Вид с торца линейного соединителя (JQ2). Lexus IS F I — Рис. 557: Вид с торца линейного соединителя (JQ2)

Схема №558

Рис. 558: Вид с торца линейного соединителя (JQ3). Lexus IS F I — Рис. 558: Вид с торца линейного соединителя (JQ3)

Схема №559

Рис. 559: Вид с торца линейного соединителя (JR1). Lexus IS F I — Рис. 559: Вид с торца линейного соединителя (JR1)

Схема №560

Рис. 560: Вид с торца линейного соединителя (JR2). Lexus IS F I — Рис. 560: Вид с торца линейного соединителя (JR2)

Схема №561

Рис. 561: Вид с торца линейного соединителя (Ja1). Lexus IS F I — Рис. 561: Вид с торца линейного соединителя (Ja1)

Схема №562

Рис. 562: Вид с торца линейного соединителя (LP1). Lexus IS F I — Рис. 562: Вид с торца линейного соединителя (LP1)

Схема №563

Рис. 563: Вид с торца линейного соединителя (LP2). Lexus IS F I — Рис. 563: Вид с торца линейного соединителя (LP2)

Схема №564

Рис. 564: Вид с торца линейного соединителя (Ln1). Lexus IS F I — Рис. 564: Вид с торца линейного соединителя (Ln1)

Схема №565

Рис. 565: Вид с торца линейного соединителя (MQ1). Lexus IS F I — Рис. 565: Вид с торца линейного соединителя (MQ1)

Схема №566

Рис. 566: Вид с торца линейного соединителя (MQ2). Lexus IS F I — Рис. 566: Вид с торца линейного соединителя (MQ2)

Схема №567

Рис. 567: Вид с торца линейного соединителя (Mo1). Lexus IS F I — Рис. 567: Вид с торца линейного соединителя (Mo1)

Схема №568

Рис. 568: Вид с торца линейного соединителя (NP1). Lexus IS F I — Рис. 568: Вид с торца линейного соединителя (NP1)

Схема №569

Рис. 569: Вид с торца линейного соединителя (OQ1). Lexus IS F I — Рис. 569: Вид с торца линейного соединителя (OQ1)

Схема №570

Рис. 570: Вид с торца линейного соединителя (PQ1). Lexus IS F I — Рис. 570: Вид с торца линейного соединителя (PQ1)

Схема №571

Рис. 571: Вид с торца линейного соединителя (PQ2). Lexus IS F I — Рис. 571: Вид с торца линейного соединителя (PQ2)

Схема №572

Рис. 572: Вид с торца линейного соединителя (PT1). Lexus IS F I — Рис. 572: Вид с торца линейного соединителя (PT1)

Схема №573

Рис. 573: Вид с торца линейного соединителя (PT2). Lexus IS F I — Рис. 573: Вид с торца линейного соединителя (PT2)

Схема №574

Рис. 574: Вид с торца линейного соединителя (Pc1). Lexus IS F I — Рис. 574: Вид с торца линейного соединителя (Pc1)

Схема №575

Рис. 575: Вид с торца линейного соединителя (QA1). Lexus IS F I — Рис. 575: Вид с торца линейного соединителя (QA1)

Схема №576

Рис. 576: Вид с торца линейного соединителя (Qd1). Lexus IS F I — Рис. 576: Вид с торца линейного соединителя (Qd1)

Схема №577

Рис. 577: Вид с торца линейного соединителя (Qz1). Lexus IS F I — Рис. 577: Вид с торца линейного соединителя (Qz1)

Схема №578

Рис. 578: Вид с торца линейного соединителя (SQ1). Lexus IS F I — Рис. 578: Вид с торца линейного соединителя (SQ1)

Схема №579

Рис. 579: Вид с торца линейного соединителя (VA1). Lexus IS F I — Рис. 579: Вид с торца линейного соединителя (VA1)

Схема №580

Рис. 580: Вид с торца линейного соединителя (XP1). Lexus IS F I — Рис. 580: Вид с торца линейного соединителя (XP1)

Схема №581

Рис. 581: Вид с торца линейного соединителя (YQ1). Lexus IS F I — Рис. 581: Вид с торца линейного соединителя (YQ1)

Схема №582

Рис. 582: Вид с торца линейного соединителя (zJ1). Lexus IS F I — Рис. 582: Вид с торца линейного соединителя (zJ1)

# Количество частей соединителей OEM

Кодекс	Наименование детали	Номер детали
A1	Сигнализатор уровня в сборе	90980-11068
A2	Узел двигателя и насоса очистителя фар	90980-11410
A3	Реле управления очистителем фар	90980-11194
A4	Двигатель омывателя ветрового стекла и насос в сборе	90980-11019
A5	ECM	90980-12525
A6	ECM	90980-12529
A7	Соединительный разъем	90980-11915
A8	Соединительный разъем	90980-11915
A9	Соединительный разъем	90980-10803
A10	Соединительный разъем	90980-11661
A12	Датчик передней подушки безопасности лев.	90980-12490
A15	Соединительный разъем	90980-11194
A16	Переключатель предупреждения об уровне тормозной жидкости (узел резервуара главного тормозного цилиндра)	90980-11207
A18	Беспроводной зуммер блокировки дверей	90980-11142
A19	Двигатель стеклоочистителя в сборе	90980-11599
A20	Соединительный разъем	90980-11398
A22	Выключатель стоп-сигнала в сборе	90980-10795
A23	Переключатель измерения нагрузки на педаль тормоза	90980-10860
A25	Стояночный тормоз в сборе	90980-10871
A26	Датчик положения акселератора (педаль акселератора в сборе)	90980-12303
A27	Блок управления поворотным устройством фар	90980-12460
A28	Блок управления поворотным устройством фар	90980-12556
A29	Соединительный разъем	90980-11915
A30	Основной корпус ECU LH (сторона капота J/B LH)	90980-12561
A31	Блок управления усилителем рулевого управления	90980-12483
A33	Соединительный разъем	90980-11915
A36	Основной корпус ECU RH (сторона капота J/B RH)	90980-12328
A37	Сирена безопасности в сборе	90980-10619
A38	Антенна предупреждения о давлении в передней шине RH	89775-53010
A40	Резистор топливного насоса	90980-11003
A41	Датчик передней подушки безопасности прав.	90980-12490
A57	Фильтр шума (Ghost Buster)	90980-11156
A58	Блок управления коробкой передач	90980-12560
A60	VSV (ACIS)	90980-11156
A61	Пусковой переключатель в сборе	90980-11156
A62	Тормозной привод в сборе	90980-12686
A63	Передняя воздуходувка с подузлом двигателя вентилятора	90980-11667
B1	Противотуманная фара в сборе правая	82824-60460
B2	Фара в сборе правая	90980-11893
B5	Датчик температуры окружающей среды (термистор охладителя № 1)	90980-11070
B6	Низкочастотный звуковой сигнал в сборе	90980-10619
B7	Датчик давления кондиционер	90980-10845
B8	Переключатель защиты капота двигателя	90980-11189
B9	Узел радарного датчика миллиметровых волн	90980-12292
B10	Роговая установка высокого давления	90980-10619
B11	Датчик вентиляции смога	90980-11034
B12	Фара в сборе левая	90980-11893
B13	Противотуманная фара в сборе лев.	82824-60460
B14	Вентилятор охлаждения установки пиролиза	90980-10841
C1	Датчик момента рулевого управления	90980-12520
C2	Двигатель усилителя рулевого управления	90980-12495
C3	Двигатель усилителя рулевого управления	90980-12496
C4	Блок управления усилителем рулевого управления	90980-12326
C5	Блок управления усилителем рулевого управления	82824-22210
D1	Передний No1 ультразвуковой датчик правый	90980-11246
D2	Передний No1 ультразвуковой датчик левый	90980-11246
E1	Соединительный разъем	90980-11661
E3	ECM	90980-12527
E4	ECM	90980-12528
E5	ECM	90980-12526
E6	ECM	90980-12700
E7	Генератор в сборе	90980-11964
E10	Стартер в сборе	90980-11400
E17	Корпус дроссельной заслонки в сборе	90980-11858
E21	Масляный регулирующий клапан синхронизации кулачка в сборе (блок 2)	90980-11162
E22	Катушка зажигания в сборе № 1	90980-11885
E23	Катушка зажигания в сборе № 3
E24	Катушка зажигания в сборе № 5
E25	Датчик VVT (сторона выпуска блока 2)	90980-12353
E26	Привод инжектора (№ 1)	90980-12520
E27	Привод инжектора (№ 1)	90980-12656
E28	Блок реле давления моторного масла	90980-11363
E29	Подузел расходомера всасываемого воздуха	90980-12292
E30	Датчик VVT (приемная сторона блока 1)	90980-12353
E31	Масляный регулирующий клапан синхронизации кулачка в сборе (блок 1)	90980-11162
E32	Катушка зажигания в сборе № 2	90980-11885
E33	Катушка зажигания в сборе № 4	90980-11885
E34	Датчик VVT (выхлопная сторона блока 1)	90980-12353
E35	Катушка зажигания в сборе № 6	90980-11885
E38	Датчик состава топливовоздушной смеси (блок 2, датчик 1)	90980-10869
E40	E.F.I. Датчик температуры охлаждающей жидкости двигателя	90980-10735
E42	Датчик состава топливовоздушной смеси (блок 1, датчик 1)	90980-10869
E43	Датчик уровня моторного масла	90980-11235
E45	Парковочный переключатель/переключатель нейтрального положения в сборе	90980-12362
E47	Трансмиссионный соленоид с электронным управлением	90980-12712
E48	Генератор в сборе	90980-09506
E59	Блок управления коробкой передач	90980-12561
E60	Датчик температуры	90980-11025
E61	Управление синхронизацией кулачка с помощью двигателя EDU в сборе (блок 1)	90980-11410
E62	Управление синхронизацией кулачка с помощью двигателя EDU в сборе (блок 1)	90980-12292
E63	Компрессор в сборе	90980-11156
E64	Управление синхронизацией кулачка с помощью двигателя EDU в сборе (блок 2)	90980-12292
E65	Управление синхронизацией кулачка с помощью двигателя EDU в сборе (блок 2)	90980-11410
E66	Датчик положения кулачка	90980-12353
E67	Привод инжектора (№ 2)	90980-12520
E68	Привод инжектора (№ 2)	90980-12656
E69	Фильтр шума (розжиг № 2)	90980-10843
E70	Датчик VVT (приемная сторона блока 2)	90980-12353
E71	Топливный насос в сборе (No2)	82824-30290
E72	Катушка зажигания в сборе № 8	90980-11885
E73	Соединительный разъем	90980-11915
E74	Соединительный разъем	90980-11915
E75	Фильтр шума (розжиг № 1)	90980-10843
E76	Топливный насос в сборе (No1)	82824-30290
E77	Продувка НА	90980-11156
E78	Катушка зажигания в сборе № 7	90980-11885
F1	Стартер в сборе	82676-30010
G3	Привод инжектора (№ 1)	90980-12654
G4	Привод инжектора (№ 1)	90980-12704
G5	Привод инжектора (№ 2)	90980-12654
G6	Привод инжектора (№ 2)	90980-12704
G7	Инжектор прямого впрыска топлива в сборе № 8	90980-12117
G8	Форсунка прямого впрыска топлива в сборе № 6	90980-12117
G9	Датчик контроля детонации (блок 2, датчик 2)	90980-11875
G10	Форсунка прямого впрыска топлива в сборе № 4	90980-12117
G11	Форсунка прямого впрыска топлива в сборе № 2	90980-12117
G12	Датчик контроля детонации (блок 2, датчик 1)	90980-11875
G13	Форсунка прямого впрыска топлива в сборе № 7	90980-12117
G14	Датчик контроля детонации (блок 1, датчик 2)	90980-11875
G15	Форсунка прямого впрыска топлива в сборе № 5	90980-12117
G16	Датчик контроля детонации (блок 1, датчик 1)	90980-11875
G17	Форсунка прямого впрыска топлива в сборе № 3	90980-12117
G18	Форсунка прямого впрыска топлива в сборе № 1	90980-12117
G19	Датчик давления топлива	90980-11451
H9	Портовый топливный инжектор в сборе № 2	90980-12728
H10	Портовый топливный инжектор в сборе № 4
H11	Портовый топливный инжектор в сборе № 6
H12	Портовый топливный инжектор в сборе № 8
I9	Портовый топливный инжектор в сборе № 1
I10	Портовый топливный инжектор в сборе № 3
I11	Портовый топливный инжектор в сборе № 5
I12	Портовая топливная форсунка в сборе № 7
J1	Соединительный разъем	90980-12355
J2	Соединительный разъем
J3	Соединительный разъем
J4	Соединительный разъем
J5	Соединительный разъем
J7	Соединительный разъем
J8	Соединительный разъем
J9	Соединительный разъем
J10	Соединительный разъем	90980-11915
J11	№ 2 Светильник внутреннего освещения в сборе лев.	90980-12063
J13	Узел переключателя очистителя фар	90980-11013
J14	Узел переключателя открывания багажной двери	90980-10933
J15	Реостат управления светом	90980-11950
J16	Спутниковый набор переключателей	90980-11986
J17	Дистанционный контроль установки пиролиза в сборе	90980-12444
J18	Блок управления зуммером в сборе	90980-10860
J19	№ 1 Светильник внутреннего освещения в сборе лев.	90980-11918
J20	Нижний № 1 Приборная панель Подушка безопасности в сборе	90980-12452
J21	DLC3	90980-11665
J22	Силовой двигатель наклона	90980-10797
J23	Датчик рулевого управления	90980-12162
J24	Узел спирального кабеля	90980-12559
J25	Узел спирального кабеля	90980-12160
J26	Переключатель стеклоочистителя в сборе	90980-12113
J27	Соединительный разъем	90980-12585
J28	Мультиплексный наклонный и телескопический ЭБУ	90980-11973
J29	Исполнительный механизм блокировки рулевого управления в сборе	90980-12092
J30	Сигнализатор поворота в сборе	90980-10799
J31	Выключатель двигателя	90980-12370
J34	Комбинированный расходомер в сборе	90980-12554
J35	Комбинированный расходомер в сборе	90980-12553
J36	№ 1 Узел переключателя выбора шаблона	90980-11986
J37	Выключатель VSC	90980-11950
J38	Датчик температуры воздуха в помещении (термистор охладителя)	90980-11918
J39	No1 зуммер предупреждения о зазоре	90980-10825
J42	Зажигалка для сигарет в сборе	90980-11606
J43	Блок переключения передач на пол	90980-12551
J44	Индикатор положения переключения	90980-11918
J45	Выключатель подогревателя сиденья	90980-12552
J46	Консольная коробка освещения в сборе	90980-11918
J47	Датчик центральной подушки безопасности в сборе	90980-12391
J48	Блок управления блокировкой переключения передач установки пиролиза	90980-12552
J49	Предупреждение о давлении в шинах ECU и ресивер	90980-50007
J54	Сборка панели управления и управления интеграцией	90980-11911
J55	Управление источником питания установки пиролиза	90980-12388
J56	Перчаточный ящик фонарь сборка	90980-11918
J57	Узел переключателя отмены открытия двери багажного отделения	90980-10825
J58	Усилитель переменного тока в сборе	90980-12557
J60	№ 1 Светильник внутреннего освещения в сборе правый	90980-11918
J69	Поле кода идентификатора	90980-12558
J70	Соединительный разъем	90980-12585
J71	Соединительный разъем	90980-12585
J73	№ 2 Светильник внутреннего освещения в сборе правый	90980-12063
J74	Основной корпус ECU RH (сторона капота J/B RH)	90980-12561
J75	Основной корпус ECU RH (сторона капота J/B RH)	90980-12330
J76	ЭБУ сетевого шлюза	90980-12404
J79	Нижняя № 2 приборная панель подушка безопасности в сборе	90980-12452
J80	Соединительный разъем	90980-11915
J81	Соединительный разъем	90980-12355
J82	Соединительный разъем
J83	Соединительный разъем
J84	Соединительный разъем
J94	Датчик кислорода (Банк 1 Датчик 2)	90980-11028
J95	Датчик кислорода (блок 2, датчик 2)	90980-11028
J96	Реле управления стоп-сигналом в сборе	82824-50500
J97	Подсветка переднего центрального дефлектор	90980-12063
J98	Сборка часов	90980-12412
J100	Дисплей и дисплей навигационного модуля	90980-12444
J101	Дисплей и дисплей навигационного модуля	90980-12551
J102	Дисплей и дисплей навигационного модуля	90980-12721
J103	Дисплей и дисплей навигационного модуля	90980-12012
J104	Дисплей и дисплей навигационного модуля	90980-12552
J105	Дисплей и дисплей навигационного модуля	90980-12551
J106	Радиоприемник в сборе	90980-12555
J107	Радиоприемник в сборе	90980-12038
J108	Радиоприемник в сборе	90980-12460
J109	Радиоприемник в сборе	90980-12551
J110	Радиоприемник в сборе	90980-12552
J111	Блок управления мультимедийным интерфейсом
J112	Блок управления мультимедийным интерфейсом
J113	Блок управления мультимедийным интерфейсом	90980-12553
J114	DCM (телематический приемопередатчик)	90980-12817
J115	Датчик угловой скорости рыскания	90980-12303
J116	Соединительный разъем	90980-12355
J117	Блок управления мультимедийным интерфейсом	90980-12850
J118	Дисплей и дисплей навигационного модуля	90980-12602
J119	DCM (телематический приемопередатчик)	90980-12602
J120	Дисплей и дисплей навигационного модуля	90980-12607
J121	Соединитель IEEE	90980-12606
K1	Датчик автоматического управления освещением	90980-12056
K2	Передний стереокомпонентный динамик в сборе	90980-10860
L1	Передний № 1 громкоговоритель в сборе правый	90980-10935
L2	Передний № 3 громкоговоритель в сборе правый	90980-10795
L5	Передний № 2 громкоговоритель в сборе правый	90980-11148
L6	Передняя дверь Courtesy фонарь сборка RH	90980-11148
L7	Переключатель памяти переднего сиденья прав.	90980-12366
L8	Замок передней двери в сборе правый	90980-12226
L10	Блок управления внешним зеркалом ЭБУ пр.	90980-12561
L11	Соединительный разъем	90980-11915
L14	Внешнее зеркало заднего вида в сборе правое	90980-12610
L15	Блок двигателя регулятора переднего окна RH	90980-12328
L16	Переключатель управления передней дверью в сборе правый	90980-11909
L17	Переключатель регулятора переднего стеклоподъемника в сборе правый	90980-12552
M2	Замок передней двери в сборе лев.	90980-12226
M4	Передний № 3 громкоговоритель в сборе лев.	90980-10795
M5	Передняя дверь Courtesy фонарь сборка LH	90980-11148
M6	Переключатель памяти переднего сиденья лев.	90980-12366
M10	Блок управления внешним зеркалом ЭБУ лев.	90980-12561
M12	Передний № 2 громкоговоритель в сборе лев.	90980-11148
M13	Передний № 1 громкоговоритель в сборе лев.	90980-10935
M14	Соединительный разъем	90980-11915
M15	Внешнее зеркало заднего вида в сборе левое	90980-12610
M16	Блок двигателя регулятора переднего стеклоподъемника лев.	90980-12328
M17	Внешний зеркальный переключатель в сборе	90980-12554
M18	Главный переключатель регулятора стеклоподъемника в сборе	90980-12460
N2	Задний динамик в сборе правый	90980-10935
N3	Задний динамик в сборе правый	90980-10935
N4	Задний № 3 громкоговоритель в сборе правый	90980-10795
N5	Задний № 2 громкоговоритель в сборе правый	90980-10795
N6	Задний № 2 громкоговоритель в сборе правый	90980-11148
N8	Задняя дверь с замком двигателя в сборе справа	90980-12226
N9	Задний переключатель регулятора стеклоподъемника в сборе правый	90980-12552
N10	Задний блок двигателя регулятора стеклоподъемника правого	90980-12328
O2	Задний динамик в сборе лев.	90980-10935
O3	Задний динамик в сборе лев.	90980-10935
O4	Задний № 3 Громкоговоритель в сборе лев.	90980-10795
O5	Задний № 2 громкоговоритель в сборе лев.	90980-10795
O6	Задний № 2 громкоговоритель в сборе лев.	90980-11148
O8	Задняя дверь с замком двигателя в сборе лев.	90980-12226
O9	Задний выключатель регулятора стеклоподъемника в сборе лев.	90980-12552
O10	Двигатель регулятора заднего стеклоподъемника в сборе лев.	90980-12328
P1	Основной корпус ECU RH (сторона капота J/B RH)	90980-12329
P6	Правый передний натяжитель (правый наружный ремень переднего сиденья в сборе)	90980-12253
P7	Передний редуктор натяжения (правый)	90980-12063
P8	Двигатель ремня безопасности перед столкновением, правый (внешний ремень переднего сиденья в сборе, правый)	90980-10860
P9	Передняя дверь Courtesy фонарь выключатель в сборе RH	90980-10871
P10	Датчик вспомогательного топлива в сборе	90980-11140
P13	Розетка питания в сборе	90980-11148
P14	Датчик центральной подушки безопасности в сборе	90980-12450
P16	Задняя дверь Courtesy фонарь выключатель в сборе RH	90980-10871
P17	Заднее устройство предварительного натяжения RH (3-точечный ремень заднего сиденья в сборе RH)	90980-12253
P18	Шторка Щит Подушка безопасности в сборе RH	90980-12219
P19	Шумовой фильтр (обогрев стекла) и обогрев стекла заднего окна (стекло задней двери)	90980-10914
P20	№ 2 Приемник управления дверью	90980-12043
P21	Стереокомпонентный динамик в сборе	90980-10795
P24	Соединительный разъем	90980-11915
P25	Соединительный разъем	90980-11915
P26	Соединительный разъем	90980-11542
P27	Сборка стереокомпонентного усилителя	90980-10996
P28	Сборка стереокомпонентного усилителя	90980-10997
P30	Сборка стереокомпонентного усилителя	90980-12554
P31	Приемник управления дверью	90980-50011
P32	Антенна электрического ключа для наружного багажа	90980-12381
P33	Сертификация сборки установки пиролиза	90980-12388
P39	Датчик натяжения ремня безопасности	90980-11348
P40	Датчик боковой подушки безопасности в сборе правый	90980-12717
P41	Датчик подушки безопасности правый задний	90980-12699
P42	Передний внутренний электрический ключевой осциллятор	90980-12695
P43	Сборка стереокомпонентного усилителя	90980-12552
P44	Сборка стереокомпонентного усилителя	90980-10803
P45	Сборка стереокомпонентного усилителя	90980-10803
Q1	Основной корпус ECU LH (сторона капота J/B LH)	90980-12328
Q2	Основной корпус ECU LH (сторона капота J/B LH)	90980-12330
Q3	Основной корпус ECU LH (сторона капота J/B LH)	90980-12329
Q6	Внутренний ремень переднего сиденья в сборе лев.	90980-10942
Q7	Соединительный разъем	90980-12374
Q9	Передний редуктор натяжения LH (наружный ремень переднего сиденья в сборе LH)	90980-12063
Q11	Передняя дверь Courtesy фонарь выключатель в сборе LH	90980-10871
Q12	Передний механизм предварительного натяжения (левый)	90980-12253
Q13	Двигатель ремня безопасности перед столкновением LH (внешний ремень переднего сиденья в сборе LH)	90980-10860
Q14	Датчик подачи топлива в сборе	90980-11077
Q16	Диод (освещение багажного отделения)	90980-10962
Q17	Задняя дверь Courtesy фонарь выключатель в сборе LH	90980-10871
Q18	Фильтр шума (стоп-сигнал)	90980-11094
Q19	Схема сборки подушки безопасности навесного щита LH	90980-12219
Q20	Задний преднатяжитель LH (3-точечный ремень заднего сиденья в сборе LH)	90980-12253
Q21	Шумовой фильтр (обогрев стекла) и обогрев стекла заднего окна (стекло задней двери)	90980-11259
Q22	Задний стереокомпонентный динамик в сборе LH	90980-10860
Q23	№ 2 Комнатный светильник в сборе	90980-10860
Q25	Набор источников света «Стоп-центр»	90980-11917
Q26	Задний стереокомпонентный динамик в сборе RH	90980-10860
Q27	Фильтр шума (свет комнаты багажа)	90980-11094
Q29	Антенна предупреждения о давлении в задней шине LH	90980-50002
Q32	Датчик центральной подушки безопасности в сборе	90980-12449
Q33	Соединительный разъем	90980-11915
Q34	Соединительный разъем	90980-11915
Q35	Соединительный разъем	90980-10803
Q36	Соединительный разъем	90980-11915
Q37	Предупреждение о зазоре в сборе установки пиролиза	90980-12422
Q39	Топливная крышка с замком двигателя в сборе	90980-11019
Q40	Задняя фара в сборе лев.	90980-10795
Q41	Цилиндр замка двери багажного отделения	90980-10825
Q42	Замок двери багажного отделения в сборе	90980-10908
Q43	Телевизионная камера в сборе	90980-12211
Q44	Номерной знак фонарь сборка RH	90980-11148
Q45	Багажный электрический выключатель	90980-10825
Q46	Задняя фара в сборе правая	90980-10795
Q47	Номерной знак фонарь сборка LH	90980-11148
Q49	Модуль насоса канистры	90980-12380
Q50	Задняя комбинированная фара в сборе лев.	90980-11587
Q51	Задняя комбинированная фара в сборе правая	90980-11587
Q52	Реле зеркала нагревателя	82660-20340
Q53	Датчик боковой подушки безопасности в сборе лев.	90980-12717
Q54	Датчик подушки безопасности задний левый	90980-12699
Q55	Задний внутренний электрический ключевой осциллятор	90980-12695
Q56	Внутренний багажный отсек Электрический ключ Осциллятор	90980-12695
Q57	Управление ремнями безопасности ECU	90980-11527
Q58	Управление ремнями безопасности ECU	90980-12551
R1	Светофильтр в сборе лев.	90980-12322
R2	Vanity фонарь в сборе лев.	-
R3	Светофильтр в сборе правый	90980-12322
R4	Vanity фонарь в сборе RH	-
R5	Верхний модуль	90980-12557
R6	Управление раздвижной крышей, установка пиролиза	90980-10801
R7	Датчик дождя	90980-11987
R8	Сборка прожектора	90980-12558
R10	Внутреннее зеркало заднего вида в сборе	90980-12368
S1	Задний No1 ультразвуковой датчик левый	90980-11246
S2	Задний No1 ультразвуковой датчик правый
S3	No2 Ультразвуковой датчик лев.
S4	№ 2 Ультразвуковой датчик прав.
T1	Электродвигатель скольжения переднего сиденья с электроприводом в сборе правый	90980-10825
T2	Подузел управления подогревателем сиденья правый	90980-10797
T3	Внутренний ремень переднего сиденья в сборе правый	90980-12366
T4	Переднее силовое сиденье Вертикальное положение Двигатель в сборе RH	90980-10825
T5	Передний двигатель положения подъема сиденья с электроприводом в сборе правый	90980-10825
T6	Блок управления ECU в переднем положении и переключатель в сборе справа	90980-10801
T7	Блок управления ECU в переднем положении и переключатель в сборе справа	90980-12551
T8	Правый переключатель переднего поясничного сиденья с электроприводом	90980-10789
T9	Переднее сиденье с электроприводом Откидывающееся положение Двигатель в сборе RH	90980-10825
T10	Узел двигателя передней поясничной опоры RH	90980-10825
T11	Соединительный разъем	90980-10803
T16	Обнаружение пассажиров на установке пиролиза	90980-AA012
T17	Датчик обнаружения водителя и пассажиров	90980-AA011
T18	Внутренний ремень переднего сиденья в сборе правый	90980-11019
U1	Соединительный разъем	90980-12374
U2	Передний мотор положения скольжения сиденья с электроприводом в сборе лев.	90980-10825
U3	Подузел управления подогревателем сиденья лев.	90980-10797
U4	Внутренний ремень переднего сиденья в сборе лев.	90980-12366
U5	Переднее сиденье с электроприводом Откидывающееся положение Двигатель в сборе лев.	90980-10825
U6	Блок управления ECU в переднем положении и переключатель в сборе лев.	90980-10801
U7	Блок управления ECU в переднем положении и переключатель в сборе лев.	90980-12551
U8	Двигатель переднего сиденья с электроприводом в вертикальном положении в сборе лев.	90980-10825
U9	Передний двигатель положения подъема сиденья с электроприводом в сборе лев.
U10	Двигатель передней поясничной опоры в сборе лев.
U14	Выключатель переднего поясничного сиденья левый	90980-10789
V1	Передний датчик скорости правый	90980-11900
W2	Передний подузел датчика контроля высоты левый	90980-12353
W3	Передний датчик скорости лев.	90980-11900
X1	Задний датчик скорости правый	90980-11900
Y1	Задний датчик скорости лев.	90980-11900
Y2	Задний подузел датчика контроля высоты левый	90980-12353
A1	Передняя пассажирская боковая петлевая цепь	90980-12576
A2	Передняя пассажирская боковая петлевая цепь	90980-12575
С1	Передняя сторона цепи подушек безопасности RH	90980-12452
D1	Передняя сторона цепи подушек безопасности LH	90980-12452
E1	Усилитель переменного тока в сборе	90980-12264
E1	Воздуходувка кондиционирования воздуха в сборе	90980-12264
F1	Переключатель стеклоочистителя в сборе	90980-12259
F1	Переключатель светорегулятора фар в сборе	90980-12259
G1	Блок управления внешним зеркалом ЭБУ пр.	90980-12156
G1	Внешнее зеркало заднего вида в сборе правое
H1	Блок управления внешним зеркалом ЭБУ лев.
H1	Внешнее зеркало заднего вида в сборе левое
К1	Узел спирального кабеля	90980-12361
К1	Переключатель рулевой подушки в сборе	90980-12361
M1	Главный выключатель круиз-контроля	90980-12360
M1	Узел спирального кабеля	90980-12360
N1	Ручка передней двери в сборе снаружи правого	90980-12382
N2	Передняя дверь Электрический ключ Осциллятор RH	90980-12380
О1	Передняя дверная ручка в сборе снаружи левого	90980-12382
О2	Передняя дверь Электрический ключ Осциллятор LH	90980-12380
Z1	№ 2 Вентилятор охлаждения установки пиролиза	90980-10841
Z2	Вентилятор охлаждения установки пиролиза	90980-10928
Z2	Электродвигатель вентилятора охлаждения
Z3	№ 2 Вентилятор охлаждения установки пиролиза
Z3	№ 2 Двигатель вентилятора охлаждения
Z4	Датчик положения кривошипа	90980-12353
Z5	Схема пиропатрон на стороне драйвера	90980-12224
Z5	Узел спирального кабеля	90980-12224
Z6	Схема 2-й ступени пиропатрон со стороны драйвера	90980-12219
Z6	Узел спирального кабеля	90980-12219
Z7	Блок адаптера стереоразъема No1	90980-12849

ТАБЛИЦА ОПИСАНИЯ КОДОВ СОЕДИНИТЕЛЕЙ

ПримечаниеНе все вышеперечисленные номера деталей разъема установлены для поставки.

# Общая электрическая электросхема OEM

Электрическая схема управления двигателем (пример). Схема №583

Рис. 583: Принципиальная электрическая схема управления двигателем (пример). Lexus IS F I — Рис. 583: Принципиальная электрическая схема управления двигателем (пример)

Условные обозначения электрической цепи управления двигателем. Схема №584

Рис. 584: Условные обозначения электрической цепи управления двигателем. Lexus IS F I — Рис. 584: Условные обозначения электрической цепи управления двигателем

Электрическая схема источника питания (1 из 3). Схема №585

Рис. 585: Электрическая схема источника питания (1 из 3). Lexus IS F I — Рис. 585: Электрическая схема источника питания (1 из 3)

Электрическая схема источника питания (2 из 3). Схема №586

Рис. 586: Электрическая схема источника питания (2 из 3). Lexus IS F I — Рис. 586: Электрическая схема источника питания (2 из 3)

Электрическая схема источника питания (3 из 3). Схема №587

Рис. 587: Электрическая схема источника питания (3 из 3). Lexus IS F I — Рис. 587: Электрическая схема источника питания (3 из 3)

Электрическая схема системы мультиплексной связи - BEAN (1 из 26). Схема №588

Рис. 588: Схема электрических соединений системы мультиплексной связи - BEAN (1 из 26). Lexus IS F I — Рис. 588: Схема электрических соединений системы мультиплексной связи - BEAN (1 из 26)

Электрическая схема системы мультиплексной связи - BEAN (2 из 26). Схема №589

Рис. 589: Схема электрических соединений системы мультиплексной связи - BEAN (2 из 26). Lexus IS F I — Рис. 589: Схема электрических соединений системы мультиплексной связи - BEAN (2 из 26)

Электрическая схема системы мультиплексной связи - BEAN (3 из 26). Схема №590

Рис. 590: Схема электрических соединений системы мультиплексной связи - BEAN (3 из 26). Lexus IS F I — Рис. 590: Схема электрических соединений системы мультиплексной связи - BEAN (3 из 26)

Электрическая схема системы мультиплексной связи - BEAN (4 из 26). Схема №591

Рис. 591: Схема электрических соединений системы мультиплексной связи - BEAN (4 из 26). Lexus IS F I — Рис. 591: Схема электрических соединений системы мультиплексной связи - BEAN (4 из 26)

Электрическая схема системы мультиплексной связи - BEAN (5 из 26). Схема №592

Рис. 592: Схема электрических соединений системы мультиплексной связи - BEAN (5 из 26). Lexus IS F I — Рис. 592: Схема электрических соединений системы мультиплексной связи - BEAN (5 из 26)

Электрическая схема системы мультиплексной связи - BEAN (6 из 26). Схема №593

Рис. 593: Схема электрических соединений системы мультиплексной связи - BEAN (6 из 26). Lexus IS F I — Рис. 593: Схема электрических соединений системы мультиплексной связи - BEAN (6 из 26)

Электрическая схема системы мультиплексной связи - BEAN (7 из 26). Схема №594

Рис. 594: Схема электрических соединений системы мультиплексной связи - BEAN (7 из 26). Lexus IS F I — Рис. 594: Схема электрических соединений системы мультиплексной связи - BEAN (7 из 26)

Электрическая схема системы мультиплексной связи - BEAN (8 из 26). Схема №595

Рис. 595: Схема электрических соединений системы мультиплексной связи - BEAN (8 из 26). Lexus IS F I — Рис. 595: Схема электрических соединений системы мультиплексной связи - BEAN (8 из 26)

Электрическая схема системы мультиплексной связи - BEAN (9 из 26). Схема №596

Рис. 596: Схема электрических соединений системы мультиплексной связи - BEAN (9 из 26). Lexus IS F I — Рис. 596: Схема электрических соединений системы мультиплексной связи - BEAN (9 из 26)

Электрическая схема системы мультиплексной связи - BEAN (10 из 26). Схема №597

Рис. 597: Схема электрических соединений системы мультиплексной связи - BEAN (10 из 26). Lexus IS F I — Рис. 597: Схема электрических соединений системы мультиплексной связи - BEAN (10 из 26)

Электрическая схема системы мультиплексной связи - BEAN (11 из 26). Схема №598

Рис. 598: Схема электрических соединений системы мультиплексной связи - BEAN (11 из 26). Lexus IS F I — Рис. 598: Схема электрических соединений системы мультиплексной связи - BEAN (11 из 26)

Электрическая схема системы мультиплексной связи - BEAN (12 из 26). Схема №599

Рис. 599: Схема электрических соединений системы мультиплексной связи - BEAN (12 из 26). Lexus IS F I — Рис. 599: Схема электрических соединений системы мультиплексной связи - BEAN (12 из 26)

Электрическая схема системы мультиплексной связи - BEAN (13 из 26). Схема №600

Рис. 600: Схема электрических соединений системы мультиплексной связи - BEAN (13 из 26). Lexus IS F I — Рис. 600: Схема электрических соединений системы мультиплексной связи - BEAN (13 из 26)

Электрическая схема системы мультиплексной связи - BEAN (14 из 26). Схема №601

Рис. 601: Схема электрических соединений системы мультиплексной связи - BEAN (14 из 26). Lexus IS F I — Рис. 601: Схема электрических соединений системы мультиплексной связи - BEAN (14 из 26)

Электрическая схема системы мультиплексной связи - BEAN (15 из 26). Схема №602

Рис. 602: Схема электрических соединений системы мультиплексной связи - BEAN (15 из 26). Lexus IS F I — Рис. 602: Схема электрических соединений системы мультиплексной связи - BEAN (15 из 26)

Электрическая схема системы мультиплексной связи - BEAN (16 из 26). Схема №603

Рис. 603: Схема электрических соединений системы мультиплексной связи - BEAN (16 из 26). Lexus IS F I — Рис. 603: Схема электрических соединений системы мультиплексной связи - BEAN (16 из 26)

Электрическая схема системы мультиплексной связи - BEAN (17 из 26). Схема №604

Рис. 604: Схема электрических соединений системы мультиплексной связи - BEAN (17 из 26). Lexus IS F I — Рис. 604: Схема электрических соединений системы мультиплексной связи - BEAN (17 из 26)

Электрическая схема системы мультиплексной связи - BEAN (18 из 26). Схема №605

Рис. 605: Схема электрических соединений системы мультиплексной связи - BEAN (18 из 26). Lexus IS F I — Рис. 605: Схема электрических соединений системы мультиплексной связи - BEAN (18 из 26)

Электрическая схема системы мультиплексной связи - BEAN (19 из 26). Схема №606

Рис. 606: Схема электрических соединений системы мультиплексной связи - BEAN (19 из 26). Lexus IS F I — Рис. 606: Схема электрических соединений системы мультиплексной связи - BEAN (19 из 26)

Электрическая схема системы мультиплексной связи - BEAN (20 из 26). Схема №607

Рис. 607: Схема электрических соединений системы мультиплексной связи - BEAN (20 из 26). Lexus IS F I — Рис. 607: Схема электрических соединений системы мультиплексной связи - BEAN (20 из 26)

Электрическая схема системы мультиплексной связи - BEAN (21 из 26). Схема №608

Рис. 608: Схема электрических соединений системы мультиплексной связи - BEAN (21 из 26). Lexus IS F I — Рис. 608: Схема электрических соединений системы мультиплексной связи - BEAN (21 из 26)

Электрическая схема системы мультиплексной связи - BEAN (22 из 26). Схема №609

Рис. 609: Схема электрических соединений системы мультиплексной связи - BEAN (22 из 26). Lexus IS F I — Рис. 609: Схема электрических соединений системы мультиплексной связи - BEAN (22 из 26)

Электрическая схема системы мультиплексной связи - BEAN (23 из 26). Схема №610

Рис. 610: Схема электрических соединений системы мультиплексной связи - BEAN (23 из 26). Lexus IS F I — Рис. 610: Схема электрических соединений системы мультиплексной связи - BEAN (23 из 26)

Электрическая схема системы мультиплексной связи - BEAN (24 из 26). Схема №611

Рис. 611: Схема электрических соединений системы мультиплексной связи - BEAN (24 из 26). Lexus IS F I — Рис. 611: Схема электрических соединений системы мультиплексной связи - BEAN (24 из 26)

Электрическая схема системы мультиплексной связи - BEAN (25 из 26). Схема №612

Рис. 612: Схема электрических соединений системы мультиплексной связи - BEAN (25 из 26). Lexus IS F I — Рис. 612: Схема электрических соединений системы мультиплексной связи - BEAN (25 из 26)

Электрическая схема системы мультиплексной связи - BEAN (26 из 26). Схема №613

Рис. 613: Схема электрических соединений системы мультиплексной связи - BEAN (26 из 26). Lexus IS F I — Рис. 613: Схема электрических соединений системы мультиплексной связи - BEAN (26 из 26)

Электрическая схема системы мультиплексной связи (AVC-LAN). Схема №614

Рис. 614: Схема электрических соединений системы мультиплексной связи (AVC-LAN). Lexus IS F I — Рис. 614: Схема электрических соединений системы мультиплексной связи (AVC-LAN)

Электрическая схема системы мультиплексной связи (CAN). Схема №615

Рис. 615: Электрическая схема системы мультиплексной связи (CAN). Lexus IS F I — Рис. 615: Электрическая схема системы мультиплексной связи (CAN)

Схема электропроводки розжига. Схема №616

Рис. 616: Схема электропроводки розжига. Lexus IS F I — Рис. 616: Схема электропроводки розжига

Электрическая схема зарядки. Схема №617

Рис. 617: Электрическая схема зарядки. Lexus IS F I — Рис. 617: Электрическая схема зарядки

Электрическая схема управления двигателем (1 из 9). Схема №618

Рис. 618: Электрическая схема управления двигателем (1 из 9). Lexus IS F I — Рис. 618: Электрическая схема управления двигателем (1 из 9)

Электрическая схема управления двигателем (2 из 9). Схема №619

Рис. 619: Электрическая схема управления двигателем (2 из 9). Lexus IS F I — Рис. 619: Электрическая схема управления двигателем (2 из 9)

Электрическая схема управления двигателем (3 из 9). Схема №620

Рис. 620: Электрическая схема управления двигателем (3 из 9). Lexus IS F I — Рис. 620: Электрическая схема управления двигателем (3 из 9)

Электрическая схема управления двигателем (4 из 9). Схема №621

Рис. 621: Электрическая схема управления двигателем (4 из 9). Lexus IS F I — Рис. 621: Электрическая схема управления двигателем (4 из 9)

Электрическая схема управления двигателем (5 из 9). Схема №622

Рис. 622: Электрическая схема управления двигателем (5 из 9). Lexus IS F I — Рис. 622: Электрическая схема управления двигателем (5 из 9)

Электрическая схема управления двигателем (6 из 9). Схема №623

Рис. 623: Электрическая схема управления двигателем (6 из 9). Lexus IS F I — Рис. 623: Электрическая схема управления двигателем (6 из 9)

Электрическая схема управления двигателем (7 из 9). Схема №624

Рис. 624: Схема электропроводки управления двигателем (7 из 9). Lexus IS F I — Рис. 624: Схема электропроводки управления двигателем (7 из 9)

Электрическая схема управления двигателем (8 из 9). Схема №625

Рис. 625: Электрическая схема управления двигателем (8 из 9). Lexus IS F I — Рис. 625: Электрическая схема управления двигателем (8 из 9)

Электрическая схема управления двигателем (9 из 9). Схема №626

Рис. 626: Электрическая схема управления двигателем (9 из 9). Lexus IS F I — Рис. 626: Электрическая схема управления двигателем (9 из 9)

Круиз-контроль/Dynamic Radar круиз-контроль Схемы электропроводки. Схема №627

Рис. 627: Электрическая схема круиз-контроля/динамического радиолокационного круиз-контроля. Lexus IS F I — Рис. 627: Электрическая схема круиз-контроля/динамического радиолокационного круиз-контроля

Электрическая схема проводков передачи с электронным управлением и индикатора АКПП (1 из 3). Схема №628

Рис. 628: Электрическая схема проводки передачи с электронным управлением и индикатора АКПП (1 из 3). Lexus IS F I — Рис. 628: Электрическая схема проводки передачи с электронным управлением и индикатора АКПП (1 из 3)

Электрическая схема проводков передачи с электронным управлением и индикатора АКПП (2 из 3). Схема №629

Рис. 629: Электрическая схема проводки передачи с электронным управлением и индикатора АКПП (2 из 3). Lexus IS F I — Рис. 629: Электрическая схема проводки передачи с электронным управлением и индикатора АКПП (2 из 3)

Электрическая схема проводков передачи с электронным управлением и индикатора АКПП (3 из 3). Схема №630

Рис. 630: Электрическая схема проводки передачи с электронным управлением и индикатора АКПП (3 из 3). Lexus IS F I — Рис. 630: Электрическая схема проводки передачи с электронным управлением и индикатора АКПП (3 из 3)

Электрическая схема разъема канала передачи данных. Схема №631

Рис. 631: Электрическая схема разъема канала передачи данных. Lexus IS F I — Рис. 631: Электрическая схема разъема канала передачи данных

Электрическая схема системы сигнализации поворота и аварийной сигнализации. Схема №632

Рис. 632: Электрическая схема системы сигнализации поворота и аварийной сигнализации. Lexus IS F I — Рис. 632: Электрическая схема системы сигнализации поворота и аварийной сигнализации

Схема электропроводки стоп-сигнала. Схема №633

Рис. 633: Схема электропроводки стоп-сигнала. Lexus IS F I — Рис. 633: Схема электропроводки стоп-сигнала

Схема электропроводки SRS (1 из 2). Схема №634

Рис. 634: Схема электропроводки SRS (1 из 2). Lexus IS F I — Рис. 634: Схема электропроводки SRS (1 из 2)

Схема электропроводки SRS (2 из 2). Схема №635

Рис. 635: Схема электропроводки SRS (2 из 2). Lexus IS F I — Рис. 635: Схема электропроводки SRS (2 из 2)

Электрическая схема системы предупреждения столкновений. Схема №636

Рис. 636: Электрическая схема системы предупреждения столкновений. Lexus IS F I — Рис. 636: Электрическая схема системы предупреждения столкновений

Схема электропроводки интегрированного управления динамикой транспортного средства (1 из 2). Схема №637

Рис. 637: Схема электрических соединений интегрированного управления динамикой транспортного средства (1 из 2). Lexus IS F I — Рис. 637: Схема электрических соединений интегрированного управления динамикой транспортного средства (1 из 2)

Схема электропроводки интегрированного управления динамикой автомобиля (2 из 2). Схема №638

Рис. 638: Схема электрических соединений интегрированного управления динамикой транспортного средства (2 из 2). Lexus IS F I — Рис. 638: Схема электрических соединений интегрированного управления динамикой транспортного средства (2 из 2)

Электрическая схема системы предупреждения о давлении в шинах. Схема №639

Рис. 639: Электрическая схема системы предупреждения о давлении в шинах. Lexus IS F I — Рис. 639: Электрическая схема системы предупреждения о давлении в шинах

Схема электрических соединений EPS. Схема №640

Рис. 640: Схема электропроводки EPS. Lexus IS F I — Рис. 640: Схема электропроводки EPS

Электрическая схема системы адаптивного переднего освещения (1 из 2). Схема №641

Рис. 641: Электрическая схема системы адаптивного переднего освещения (1 из 2). Lexus IS F I — Рис. 641: Электрическая схема системы адаптивного переднего освещения (1 из 2)

Электрическая схема системы адаптивного переднего освещения (2 из 2). Схема №642

Рис. 642: Электрическая схема системы адаптивного переднего освещения (2 из 2). Lexus IS F I — Рис. 642: Электрическая схема системы адаптивного переднего освещения (2 из 2)

Схема электропроводки замка переключения передач. Схема №643

Рис. 643: Схема электропроводки замка переключения передач. Lexus IS F I — Рис. 643: Схема электропроводки замка переключения передач

Автоматическая устойчивая к бликам электрическая электросхема EC зеркала с компасом. Схема №644

Рис. 644: Автоматическая устойчивая к бликам EC-зеркало с электрической схемой подключения компаса. Lexus IS F I — Рис. 644: Автоматическая устойчивая к бликам EC-зеркало с электрической схемой подключения компаса

Схема электропроводки раздвижной крыши. Схема №645

Рис. 645: Схема электропроводки раздвижной крыши. Lexus IS F I — Рис. 645: Схема электропроводки раздвижной крыши

Электрическая электросхема обогрева стекла заднего окна. Схема №646

Рис. 646: Схема электропроводки обогрев стекла заднего окна. Lexus IS F I — Рис. 646: Схема электропроводки обогрев стекла заднего окна

Схема электропроводки прикуривателя. Схема №647

Рис. 647: Электрическая схема прикуривателя. Lexus IS F I — Рис. 647: Электрическая схема прикуривателя

Электрическая схема сиденья с электроприводом (переднего пассажирского сиденья). Схема №648

Рис. 648: Электрическая схема силового сиденья (переднего пассажирского сиденья). Lexus IS F I — Рис. 648: Электрическая схема силового сиденья (переднего пассажирского сиденья)

Схема электропроводки нагревателя сиденья. Схема №649

Рис. 649: Схема электропроводки нагревателя сиденья. Lexus IS F I — Рис. 649: Схема электропроводки нагревателя сиденья

Схема электропроводки часов. Схема №650

Рис. 650: Схема электрических соединений часов. Lexus IS F I — Рис. 650: Схема электрических соединений часов

Система помощи при парковке (интуитивно понятная система помощи при парковке) Схема электропроводки. Схема №651

Рис. 651: Схема электропроводки системы помощи при парковке (интуитивно понятной системы помощи при парковке). Lexus IS F I — Рис. 651: Схема электропроводки системы помощи при парковке (интуитивно понятной системы помощи при парковке)

Электрическая схема Lexus Enform/Safety Connect. Схема №652

Рис. 652: Электрическая схема Lexus Enform/Safety Connect. Lexus IS F I — Рис. 652: Электрическая схема Lexus Enform/Safety Connect

Схема электропроводки комбинированного измерительного прибора (1 из 2). Схема №653

Рис. 653: Схема электропроводки комбинированного измерительного прибора (1 из 2). Lexus IS F I — Рис. 653: Схема электропроводки комбинированного измерительного прибора (1 из 2)

Схема электропроводки комбинированного измерительного прибора (2 из 2). Схема №654

Рис. 654: Схема электропроводки комбинированного измерительного прибора (2 из 2). Lexus IS F I — Рис. 654: Схема электропроводки комбинированного измерительного прибора (2 из 2)

Схема электропроводки вентилятора охлаждения. Схема №655

Рис. 655: Схема электропроводки вентилятора охлаждения. Lexus IS F I — Рис. 655: Схема электропроводки вентилятора охлаждения

Схема электропроводки системы кондиционирования воздуха (1 из 2). Схема №656

Рис. 656: Схема электропроводки системы кондиционирования воздуха (1 из 2). Lexus IS F I — Рис. 656: Схема электропроводки системы кондиционирования воздуха (1 из 2)

Схема электропроводки системы кондиционирования воздуха (2 из 2). Схема №657

Рис. 657: Схема электропроводки системы кондиционирования воздуха (2 из 2). Lexus IS F I — Рис. 657: Схема электропроводки системы кондиционирования воздуха (2 из 2)

Аудиосистема, навигационная система Lexus и схема электропроводки помощи при парковке (1 из 6). Схема №658

Рис. 658: Схема электропроводки аудиосистемы, навигационной системы Lexus и системы помощи при парковке (1 из 6). Lexus IS F I — Рис. 658: Схема электропроводки аудиосистемы, навигационной системы Lexus и системы помощи при парковке (1 из 6)

Аудиосистема, навигационная система Lexus и схема электропроводки помощи при парковке (2 из 6). Схема №659

Рис. 659: Схема электропроводки аудиосистемы, навигационной системы Lexus и системы помощи при парковке (2 из 6). Lexus IS F I — Рис. 659: Схема электропроводки аудиосистемы, навигационной системы Lexus и системы помощи при парковке (2 из 6)

Аудиосистема, навигационная система Lexus и схема электропроводки помощи при парковке (3 из 6). Схема №660

Рис. 660: Схема электропроводки аудиосистемы, навигационной системы Lexus и системы помощи при парковке (3 из 6). Lexus IS F I — Рис. 660: Схема электропроводки аудиосистемы, навигационной системы Lexus и системы помощи при парковке (3 из 6)

Аудиосистема, навигационная система Lexus и схема электропроводки помощи при парковке (4 из 6). Схема №661

Рис. 661: Схема электропроводки аудиосистемы, навигационной системы Lexus и системы помощи при парковке (4 из 6). Lexus IS F I — Рис. 661: Схема электропроводки аудиосистемы, навигационной системы Lexus и системы помощи при парковке (4 из 6)

Аудиосистема, навигационная система Lexus и схема электропроводки помощи при парковке (5 из 6). Схема №662

Рис. 662: Схема электропроводки аудиосистемы, навигационной системы Lexus и системы помощи при парковке (5 из 6). Lexus IS F I — Рис. 662: Схема электропроводки аудиосистемы, навигационной системы Lexus и системы помощи при парковке (5 из 6)

Аудиосистема, навигационная система Lexus и схема электропроводки помощи при парковке (6 из 6). Схема №663

Рис. 663: Схема электропроводки аудиосистемы, навигационной системы Lexus и системы помощи при парковке (6 из 6). Lexus IS F I — Рис. 663: Схема электропроводки аудиосистемы, навигационной системы Lexus и системы помощи при парковке (6 из 6)

Аудиосистема (W/O LEXUS навигационная система) Схема электропроводки (1 из 4). Схема №664

Рис. 664: Схема электропроводки аудиосистемы (W/O LEXUS навигационная система) (1 из 4). Lexus IS F I — Рис. 664: Схема электропроводки аудиосистемы (W/O LEXUS навигационная система) (1 из 4)

Аудиосистема (W/O LEXUS навигационная система) Схема электропроводки (2 из 4). Схема №665

Рис. 665: Схема электропроводки аудиосистемы (W/O LEXUS навигационная система) (2 из 4). Lexus IS F I — Рис. 665: Схема электропроводки аудиосистемы (W/O LEXUS навигационная система) (2 из 4)

Аудиосистема (W/O LEXUS навигационная система) Схема электропроводки (3 из 4). Схема №666

Рис. 666: Схема электропроводки аудиосистемы (W/O LEXUS навигационная система) (3 из 4). Lexus IS F I — Рис. 666: Схема электропроводки аудиосистемы (W/O LEXUS навигационная система) (3 из 4)

Аудиосистема (W/O LEXUS навигационная система) Схема электропроводки (4 из 4). Схема №667

Рис. 667: Схема электропроводки аудиосистемы (W/O LEXUS навигационная система) (4 из 4). Lexus IS F I — Рис. 667: Схема электропроводки аудиосистемы (W/O LEXUS навигационная система) (4 из 4)

# Схема электропроводки OEM поиск и устранение неисправностей

Схема №668

Рис. 668: ПРОВЕРКА НАПРЯЖЕНИЯ. Lexus IS F I — Рис. 668: ПРОВЕРКА НАПРЯЖЕНИЯ

Установить условия, при которых в контрольном пункте присутствует напряжение. Пример: ПО розжига на ПО розжига и ПО 1 на ПО розжига, ПО 1 и реле вкл. (ПО 2 выкл.)
С помощью вольтметра подсоедините отрицательный вывод к исправной точке заземления или отрицательной клемме аккумулятора, а положительный вывод - к разъему или клемме компонента. Эту проверку можно сделать с помощью тестовой лампочки вместо вольтметра.

Схема №669

Рис. 669: ПРОВЕРКА НЕПРЕРЫВНОСТИ И СОПРОТИВЛЕНИЯ. Lexus IS F I — Рис. 669: ПРОВЕРКА НЕПРЕРЫВНОСТИ И СОПРОТИВЛЕНИЯ

Схема №670

Схема №671

Отсоедините клемму аккумулятора или провод, чтобы между контрольными точками не было напряжения.
Прикоснитесь двумя выводами омметра к каждой из контрольных точек. Если в цепи есть диоды, поменяйте два вывода местами и проверьте еще раз. При контакте отрицательного вывода с положительной стороной диода и положительного вывода с отрицательной стороной должна быть непрерывность. При контакте двух выводов в обратную сторону не должно быть непрерывности.
Для поиска и устранения неисправностей электрической цепи используйте вольт/омметр с высоким импедансом (не менее 10 кОм/В).

Схема №672

Рис. 672: ОБНАРУЖЕНИЕ КОРОТКОГО ЗАМЫКАНИЯ. Lexus IS F I — Рис. 672: ОБНАРУЖЕНИЕ КОРОТКОГО ЗАМЫКАНИЯ

Снимите перегоревший предохранитель и отсоедините все нагрузки предохранителя.
Подключите контрольную лампу вместо предохранителя.
Установите условия, при которых загорается контрольный свет. Пример: ПО зажигания на ПО зажигания и ПО 1 на ПО зажигания, ПО 1 и реле включено (подключите реле) и ПО 2 выключено (или отключите ПО 2)
Отсоедините и снова подключите разъемы, наблюдая за контрольной лампой. Короткое замыкание находится между разъемом, где горит тестовая лампа, и разъемом, где лампа гаснет.
Найдите точное местоположение короткого замыкания, слегка встряхнув проблемный провод вдоль тела. ВНИМАНИЕ: Не открывайте крышку или корпус ЭБУ без крайней необходимости. (Если к выводам ИС прикасаются, ИС может быть разрушена статическим электричеством.) При замене внутреннего механизма (части ЭБУ) цифрового измерителя будьте осторожны, чтобы никакая часть вашего тела или одежды не соприкасалась с клеммами выводов от ИС и т.д. сменной части (запасной части).

Отсоединение штекерных и гнездовых разъемов

Чтобы растянуть разъемы, натяните на себя сам разъем, а не жгут проводов.

ПОДСКАЗКА: Проверьте, какой разъем вы отключаете, прежде чем разрывать.

Схема №673

Рис. 673: ОТСОЕДИНЕНИЕ ШТЕКЕРНЫХ И ГНЕЗДОВЫХ РАЗЪЕМОВ. Lexus IS F I — Рис. 673: ОТСОЕДИНЕНИЕ ШТЕКЕРНЫХ И ГНЕЗДОВЫХ РАЗЪЕМОВ

Схема №674

Рис. 674: КАК ЗАМЕНИТЬ КЛЕММУ (с фиксатором клеммы или вторичным блокирующим устройством). Lexus IS F I — Рис. 674: КАК ЗАМЕНИТЬ КЛЕММУ (с фиксатором клеммы или вторичным блокирующим устройством)

Схема №675

Схема №676

Схема №677

Схема №678

Схема №679

Схема №680

Схема №681

Схема №682

Схема №683

Схема №684

Схема №685

ПОДГОТОВЬТЕ СПЕЦИАЛЬНЫЙ ИНСТРУМЕНТ ПОДСКАЗКА: Чтобы снять клемму с разъема, пожалуйста, сконструируйте и используйте специальный инструмент или подобный объект, показанный слева.
РАЗЪЕМ РАЗЪЕДИНЕНИЯ
ВЫВЕДИТЕ ИЗ ЗАЦЕПЛЕНИЯ ВТОРИЧНОЕ БЛОКИРОВОЧНОЕ УСТРОЙСТВО ИЛИ ФИКСАТОР КЛЕММЫ. Стопорное устройство должно быть выведено из зацепления до того, как стопорный зажим клеммы может быть освобожден и клемма снята с разъема. С помощью специального инструмента или захвата клемм разблокируйте вторичное блокирующее устройство или фиксатор клемм. ПРИМЕЧАНИЕ: Не снимайте фиксатор клеммы с корпуса разъема. Для разъема Non-Waterproof типа ПОДСКАЗКА: Положение ввода иглы варьируется в зависимости от формы разъема (количество клемм и т. Д.), Поэтому проверьте положение перед его вставкой. «Чемодан 1» Поднять фиксатор клеммы до положения временного замка. «Дело 2» Откройте вторичное запорное устройство. Для разъема водонепроницаемого типа ПОДСКАЗКА: Цвет фиксатора клеммы отличается в зависимости от корпуса разъема. Пример: Фиксатор клеммы: Корпус разъема Черный или белый: Серый Черный или Белый: Темно-серый Серый или Белый: Черный «Корпус 1» Тип, где фиксатор клеммы подтягивается в положение временной блокировки (Тип выталкивания). Вставьте специальный инструмент в отверстие для доступа к фиксатору клеммы (Mark) и потяните фиксатор клеммы вверх в положение временной блокировки. ПОДСКАЗКА: Положение ввода иглы изменяется в зависимости от формы соединителя (количество клемм и т. Д.), Поэтому проверьте положение, прежде чем вставить его. «Случай 2» Тип, который не может быть вытянут, пока питание замок вставляет инструмент прямо в отверстие для доступа фиксатора терминала, как показано на рисунке. Нажмите на фиксатор клеммы вниз в положение временной блокировки. Освободите стопорное ушко от клеммы и вытащите клемму сзади.
УСТАНОВИТЬ КЛЕММУ В РАЗЪЕМ Вставьте клемму. ПОДСКАЗКА: Убедитесь, что терминал расположен правильно. Вставьте клемму до тех пор, пока фиксирующий язычок не зафиксируется прочно. Вставьте клемму с фиксатором клеммы в положение временной блокировки. Вставьте вторичное блокирующее устройство или фиксатор клеммы в положение полной блокировки.
СОЕДИНИТЕЛЬНЫЙ РАЗЪЕМ

# Сокращения схемы электропроводки OEM

В данном руководстве используются следующие сокращения.

4WD	= Полноприводные транспортные средства
Кондиционер	= кондиционирование воздуха
АКПП	= Автоматическая коробка передач
ABS	= антиблокировочная тормозная система
ACIS	= Индукционная система акустического контроля
ACM	= Крепление модуля активного управления
AICV	= Регулирующий клапан воздухозаборника
AVC-LAN	= Аудиовизуальная связь - локальная вычислительная сеть
CAN	= Сеть контроллеров
DCM	= Модуль передачи данных Telematics
DLC3	= Соединитель канала передачи данных 3
DRL	= Дневной ходовой огонь
Е.Ф.И.	= Электронный впрыск топлива
EBD	= Электронное распределение тормозного усилия
EC	= Электрохромный
ECM	= Модуль управления двигателем
ECU	= Электронный блок управления
EPS	= Усилитель рулевого управления с электродвигателем
FL	= Плавкая вставка
GPS	= Глобальная система позиционирования
HID	= Разряд высокой интенсивности
IC	= интегральная схема
IEEE	= Институт инженеров по электротехнике и электронике
INT	= прерывистый
J/B	= Соединительный блок
LH	= Левая
LIN	= Локальная сеть межсоединений
Р/Б	= Релейный блок
RH	= Правая сторона
SRS	= Дополнительная удерживающая система
TRAC	= Контроль тяги
VSC	= Контроль устойчивости транспортного средства
VSV	= Вакуумный переключающий клапан
VVT	= Регулируемые фазы газораспределения
С/	= С
Без	= Без

ПЕРЕЧЕНЬ СОКРАЩЕНИЙ

* Названия, приведенные внутри компонентов, являются названиями клемм (коды клемм) и не рассматриваются как сокращения.
