Общие меры предосторожности при обслуживании
- Никогда не работайте мокрыми руками.
- Ксеноновая фара включает в себя высоковольтную генерирующую часть. Обязательно отсоедините отрицательный кабель аккумулятора (отрицательная клемма) или предохранитель питания перед снятием, установкой или прикосновением к ксеноновой фаре (включая колбу лампы).
- Перед отсоединением и подключением разъема выключите выключатель освещения.
- При включении ксеноновой фары и во время ее освещения никогда не прикасайтесь к жгуту, лампочке и гнезду фары.
- При проверке включения / выключения фары проверьте ее на транспортном средстве и с питанием, подключенным к разъему со стороны транспортного средства.
- Не прикасайтесь к стеклянной поверхности колбы фары голыми руками и не допускайте попадания на нее масла или смазки. Не прикасайтесь к колбе фары сразу после выключения фары, потому что она очень горячая.
- Правильно установите гнездо лампы ксеноновой фары. Если оно установлено неправильно, может возникнуть утечка высокого напряжения или коронный разряд, который может расплавить лампу, разъем и корпус. Не освещайте лампу ксеноновой фары из корпуса фары. Это может привести к пожару и нанести вред вашим глазам.
- Когда лампочка перегорела, заверните ее в толстый виниловый пакет и выбросьте. Не ломайте лампочку.
- Оставление колбы извлеченной из корпуса фары на длительный срок может ухудшить работоспособность объектива и рефлектора (грязь, помутнение). Всегда ремонтируйте новую колбу и держите ее под рукой при замене колбы.
- При регулировке наводки фары поворачивайте регулировочный винт наводки только в направлении затяжки. (Если необходимо ослабить винт, сначала полностью ослабьте винт, а затем поверните его в направлении затяжки.)
- Не используйте органический растворитель (разбавитель краски или бензин) для очистки ламп и для удаления старого герметика.
Описание системы
Автоматически включает / выключает стояночные лампы и фары в соответствии с окружающим светом.
Время включения / выключения ламп можно выбрать с помощью четырех режимов.
Описание системы связи CAN
CAN (Controller Area сеть) - последовательная линия связи для применения в режиме реального времени. Это автомобильная мультиплексная линия связи с высокой скоростью передачи данных и отличной способностью обнаружения ошибок. Многие электронные блоки управления установлены на транспортном средстве, и каждый блок управления совместно использует информацию и связи с другими блоками управления во время работы (не является независимым). При связи по CAN блоки управления соединяются 2 линиями связи (линия H CAN, линия L CAN), что обеспечивает высокую скорость передачи информации при меньшей проводке. Каждый блок управления передает/принимает данные, но выборочно считывает только требуемые данные.
Основная операция CONSULT-II
| Внимание | Если CONSULT-II используется без подключения CONSULT-II CONVERTER, неисправности могут быть обнаружены при самодиагностике в зависимости от блока управления, который осуществляет связь по CAN. |
|---|
Схема №131
Схема №132
Схема №133
Схема №134
- При выключенном выключателе зажигания подключите CONSULT-II и CONSULT-II CONVERTER к разъему канала передачи данных, затем включите выключатель зажигания.
- Нажмите «START (NISSAN BASED VHCL)».
- Коснитесь " BCM " на экране " SELECT система ", если " BCM " не индицируется, перейдите в " МЕРЫ ПРЕДОСТОРОЖНОСТИ ПРИ ИСПОЛЬЗОВАНИИ CONSULT-II ". (ref-179296-S27639810112005070500000)
- Коснитесь " HEAD лампа " на экране " SELECT проверка ITEM ".
Порядок работы
- Коснитесь " HEAD лампа " на экране " SELECT проверка ITEM ".
- Нажмите кнопку " WORK SUPPORT " на экране " SELECT DIAG MODE ".
- Нажмите " CUSTOM A / фонарь SETTING " или " ILL DELAY SET " на экране " SELECT WORK ITEM ".
- Нажмите кнопку «START»(пуск).
- Нажмите " NORMAL " или " MODE 2-4 " изменяемой настройки (CUSTOM A / фонарь SETTING), нажмите " MODE1-8 " изменяемой настройки (ILL DELAY SET).
- Нажмите кнопку " SETTING CHANGE ".
- Эта настройка будет изменена, и на экране появится сообщение " CUSTOMIZING COMPLETED ".
- Нажмите кнопку «END»(конец).
- Коснитесь " HEAD лампа " на экране " SELECT проверка ITEM ".
- На экране «SELECT DIAG MODE» нажмите «DATA контроль».
- На экране " МОНИТОР ДАННЫХ " коснуться либо " ВСЕ СИГНАЛЫ ", либо " ВЫБОР ИЗ МЕНЮ ".СИГНАЛЫ Все сигналы Контроль всех сигналов Выбор из меню Выбор и контроль отдельного сигнала.
- Нажмите кнопку «START»(пуск).
- При выборе пункта " ВЫБОР ИЗ МЕНЮ " коснитесь отдельных контролируемых пунктов, при выборе пункта " ВСЕ СИГНАЛЫ " будут контролироваться все пункты.
- Нажмите " ЗАПИСЬ " во время мониторинга, затем состояние контролируемого объекта может быть записано. Чтобы остановить запись, нажмите " СТОП ".
- Коснитесь " HEAD лампа " на экране " SELECT проверка ITEM ".
- Нажмите «активно проверка» на экране «SELECT DIAG MODE».
- Коснитесь проверяемого элемента и проверьте работу выбранного элемента.
- Во время проверки работы прикосновение к " НАЗАД " деактивирует работу.
- Нажмите " BCM " на экране " SELECT проверка ITEM ".
- Нажмите «SELF-DIAG RESULTS» на экране «SELECT DIAG MODE».
- Отображаются результаты самодиагностики.
Работа с CONSULT-II
| Внимание | Если CONSULT-II используется без подключения CONSULT-II CONVERTER, неисправности могут быть обнаружены при самодиагностике в зависимости от блока управления, который осуществляет связь по CAN. |
|---|
Схема №135
Схема №136
Схема №137
Схема №138
- При выключенном выключателе зажигания подключите CONSULT-II и CONSULT-II CONVERTER к разъему канала передачи данных, затем включите выключатель зажигания.
- Нажмите «START (NISSAN BASED VHCL)».
- Коснитесь " IPDM E / R " на экране " SELECT система ". Если " IPDM E / R " не отображается, распечатайте экран " SELECT система ", затем обратитесь к разделу " МЕРЫ ПРЕДОСТОРОЖНОСТИ ПРИ ИСПОЛЬЗОВАНИИ CONSULT-II ". (ref-179296-S27639810112005070500000)
- Выберите требуемый компонент для диагностики на экране " SELECT система " (выбор системы).
- На экране «SELECT DIAG MODE» нажмите «DATA контроль».
- На экране " DATA контроль " нажмите " ALL SIGNALS ", " MAIN SIGNALS " или " SELECT FROM MENU ". SIGNALS описание ALL SIGNALS Все пункты будут контролироваться. MAIN SIGNALS Контролируйте заданный пункт. ВЫБИРАЙТЕ ИЗ МЕНЮ Выберите любой пункт для контроля.
- Нажмите кнопку «START»(пуск).
- Коснитесь необходимого пункта мониторинга на " МЕНЮ ВЫБОРА ПУНКТА ". Во " ВСЕХ СИГНАЛАХ " контролируются все пункты. В " ОСНОВНЫХ СИГНАЛАХ " контролируются заданные пункты.
- Нажмите " ЗАПИСЬ " во время мониторинга, чтобы записать состояние контролируемого элемента. Чтобы остановить запись, нажмите " СТОП ".
Схема №139
ПримечаниеВыполните мониторинг данных IPDM E / R с включенным выключателем зажигания. Когда выключатель зажигания находится на ACC, дисплей может быть неправильным.

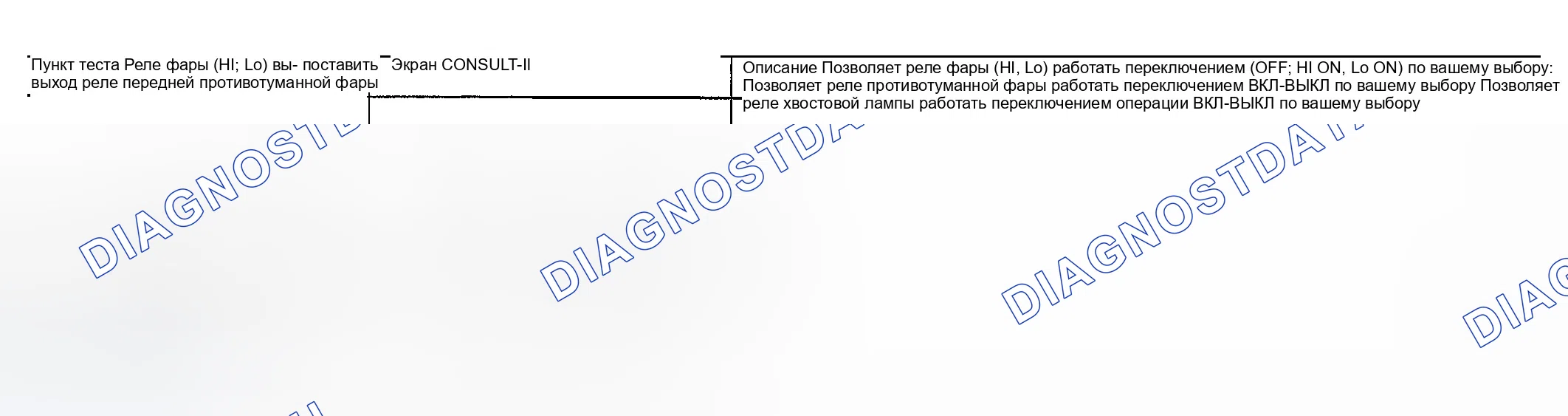

- Нажмите «активно проверка» на экране «SELECT DIAG MODE».
- Коснитесь элемента, подлежащего тестированию, и проверьте работу.
- Нажмите кнопку «START»(пуск).
- Нажмите " STOP " во время тестирования, чтобы остановить операцию.
