2004 - AUTO фонарь системы - седан: Прочее Infiniti G35 III

Фары 9 иллюстраций ~4 мин чтения

Меры предосторожности для дополнительной удерживающей системы (SRS) " подушка безопасности " и " устройство предварительного натяжения ремня безопасности "

Дополнительная удерживающая система, такая как " система впрыска вторичного воздуха BAG " и " ремень безопасности PRE-TENSIONER ", используемая вместе с передним ремнем безопасности, помогает снизить риск или тяжесть травмы водителя и переднего пассажира при определенных типах столкновения. Эта система включает в себя входы переключателя ремней безопасности и двухступенчатые модули передних подушек безопасности. Система SRS использует переключатели ремней безопасности для определения развертывания передней подушки безопасности и может развернуть только одну переднюю подушку безопасности, в зависимости от тяжести столкновения и от того, какая информация о передних находящихся в ремнях безопасности. (ref-170480)(ref-179243)

Предупреждение

Неправильное техническое обслуживание, включая неправильный демонтаж и установку SRS, может привести к травмам, вызванным непреднамеренным включением системы. Для удаления спирального кабеля и модуля подушек безопасности см. " УДЕРЖИВАЮЩИЕ СИСТЕМЫ ПОДУШЕК БЕЗОПАСНОСТИ ". Не используйте электрическое испытательное оборудование на любой цепи, связанной с SRS, если это не предписано. Жгуты проводов SRS могут быть идентифицированы желтыми и / или оранжевыми жгутами или соединителями жгутов. (ref-170480)

Схема

Система автоматического управления светом имеет внутри себя оптический датчик, который определяет внешнюю яркость.

Когда выключатель освещения находится в положении " AUTO ", он автоматически включает / выключает стояночные лампы и фары в соответствии с окружающим светом. Чувствительность можно регулировать в четыре этапа. Подробнее о настройке см. в разделе " " НАСТРОЙКА ФУНКЦИЙ ИЗМЕНЕНИЯ " ". (ref-179318-S34272656772005070500000)

Оптический датчик, питание подается

С клеммы 17 БКМ (модуля управления кузовом)
К клемме 1 оптического датчика.

Оптический датчик, поставляется земля

С клеммы 18 БКМ (модуля управления кузовом)
К клемме 3 оптического датчика.

При повороте выключателя зажигания в положение " ВКЛ ", а также при более темной наружной яркости, чем предписанный уровень, подается входной сигнал.

На клемму 14 Бмв (модуля управления кузовом)
С клеммы оптического датчика 2.

После этого загорятся фары. Описание работы фар см. в разделе " " Описание системы " ". (ref-179318-S10435664422005070500000)

Функция считывания комбинированного переключателя.

См. разделы " ФУНКЦИЯ СЧИТЫВАНИЯ КОМБИНИРОВАННОГО ПЕРЕКЛЮЧАТЕЛЯ " и " ПРОВЕРКА КОМБИНИРОВАННОГО ПЕРЕКЛЮЧАТЕЛЯ ". (ref-179300-S32344839602005070500000)(ref-179300-S26088490932005070500000)

Управление предохранителем аккумуляторной батареи внешней лампы

Когда выключатель освещения переходит в состояние выключения выключателя зажигания из состояния ACC или ON на 1-ю позицию, функция в случае, если выключатель освещения кроме AUTO или OFF в состоянии зажигания осуществляет работу таймера выхода фары, противотуманной фары и высокой лампы в течение 5 минут, не основана на входных условиях комбинированного выключателя после этого, а устанавливается в положение OFF.

Режим управления предохранителем батареи внешней лампы может быть изменен настройкой функции CONSULT-II.

Задержка отключения

Когда выключатель зажигания находится в состоянии ON или ACC, а выключатель освещения - в положении AUTO, после выключения и выключатель двери (водитель, пассажир) служат в качестве ON из состояния ON фары в выключателе зажигания, фара включается на 5 минут, а фара, стояночная лампа и противотуманная фара после этого выключаются.

При включении выключателя двери (водитель, пассажир) в течение 45 секунд или срабатывания 5-минутного таймера настоящий таймер останавливается, вновь включает фару на 5 минут и после этого выключает фару, стояночный фонарь и противотуманную фару.

При выключении дверного выключателя (водителя, пассажира) из положения ВКЛ в течение 45 секунд или срабатывания 5-минутного таймера настоящий таймер останавливается, вновь включает на 45 секунд фару и после этого выключает фару, стояночный фонарь и противотуманную фару.

Когда выключатель зажигания выключается из положения ВКЛ во время вышеупомянутой работы таймера, выполняется функция, которая остановила таймер и следовала за каждым выключателем освещения.

Режим управления задержкой отключения может быть изменен настройкой функции CONSULT-II.

Блок связи CAN

Обратитесь к разделу " CAN система - SEDAN ". (ref-179296)

Схема №157

Рис. 157: Основные компоненты и функции. Infiniti G35 III

Схема №158

Как настроить функции изменений

Чувствительность системы автосветки можно регулировать с помощью CONSULT-II. См. раздел " " ПОДДЕРЖКА РАБОТЫ " ". (ref-179318-S38012347782005070500000)

Схема №159

Рис. 159: ПРОВЕРКА ЦЕПИ ПИТАНИЯ И ЗАЗЕМЛЕНИЯ. Infiniti G35 III

Схема №160

Схема №161

Схема №162

Схема №163

ПРОВЕРЬТЕ ПРЕДОХРАНИТЕЛИ Проверьте предохранители на предмет перегорания. См. " " электросхема - AUTO / L " ". OK или Ng OK: GO TO 2. Ng: Если предохранитель перегорел, обязательно устраните причину неисправности перед установкой нового предохранителя. См. электросхемы СИСТЕМЫ - " РАСПРЕДЕЛЕНИЕ ПИТАНИЯ ". (ref-179318-S28693134002005070500000)(ref-166525-S16760524712004092200000)
Проверить Питание SUPPLY цепь Disconnect BCM разъём. проверить напряжение between BCM жгут разъём и масса. OK or Ng OK: GO TO 3. Ng: проверить жгут for обрыв or короткое замыкание between BCM и предохранитель.
Проверить масса цепь Проверьте целостность цепи между разъемом жгута BCM и землей. OK или Ng OK: проверка END Ng: Проверьте жгут цепи массы.

Функции CONSULT-II (BCM)

CONSULT-II выполняет следующие функции, объединяя прием данных и передачу команд по линии связи от BCM. Поддержка работы, самодиагностика, монитор данных и активный тестовый дисплей.

Схема №164

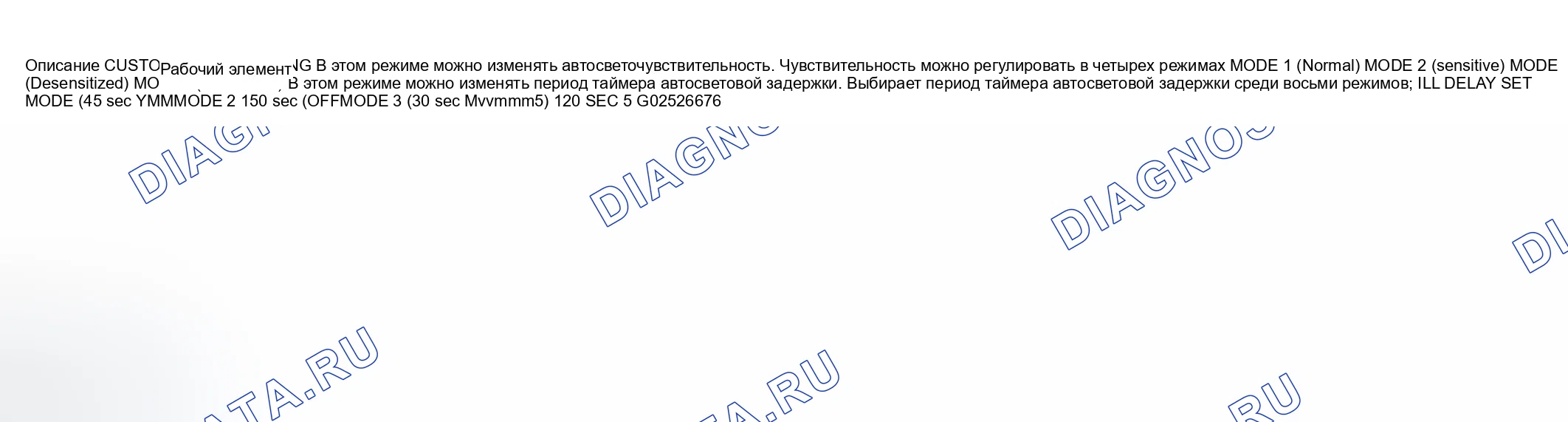

Элемент настройки поддержки работы

Чувствительность автосвета можно выбрать и установить из четырех режимов.

Схема №165

Отобразить список элементов

Позиция монитора	Содержание
IGN НА Sw " ON / OFF "	Отображает " IGN положение (ON) / OFF, ACC положение (OFF) " по сигналу выключателя зажигания.
ACC ON Sw " ON / OFF " (вкл / выкл)	Отображает состояние " ACC (ON) / OFF, зажигание OFF (OFF) ", определяемое по сигналу выключателя зажигания.
HI BEAM Sw " ВКЛ. / ВЫКЛ ".	Отображает состояние (выключатель дальнего света: ВКЛ. / Другие: ОТКЛ.) выключателя дальнего света, определяемое по сигналу выключателя освещения.
ФАРА Sw 1 ВКЛ. / ВЫКЛ.	Отображает состояние (выключатель фары 1: ВКЛ. / Другие: ВЫКЛ.) выключателя фары 2, определяемое по сигналу выключателя освещения.
ФАРА Sw 2 ВКЛ. / ВЫКЛ.	Отображает состояние (выключатель 2 фары: Вкл. / Другие: Выкл.) выключателя 2 фары, определяемое по сигналу выключателя освещения.
Фонарь Sw 1 ST " ON / OFF " (ВКЛ / ВЫКЛ)	Отображает состояние (выключатель освещения 1-е положение: ВКЛ. / Другие: ВЫКЛ.) выключателя освещения по сигналу выключателя освещения.
AUTO фонарь Sw " ВКЛ / ВЫКЛ ".	Отображение состояния переключателя освещения по сигналу переключателя освещения. (Положение AUTO: ВКЛ./Кроме положения AUTO: ВЫКЛ.)
ПРОХОЖДЕНИЕ ПО " ВКЛ / ВЫКЛ ".	Отображает состояние (переключатель flash-to-pass: ON / Others: OFF) переключателя flash-to-pass, определяемое по сигналу переключателя освещения.
Fr FOG Sw " ВКЛ. / ВЫКЛ ".	Отображает состояние (выключатель передней противотуманной фары: ВКЛ. / Другие: ВЫКЛ.) выключателя передней противотуманной фары, определяемое по сигналу выключателя освещения.
ДВЕРЦА Sw - DR " ON / OFF "	Отображает состояние двери водителя по сигналу выключателя двери водителя. (Дверь открыта: ВКЛ./Дверь закрыта: ВЫКЛ.)
ДВЕРЦА Sw - КАК " ВКЛ / ВЫКЛ ".	Отображает состояние пассажирской двери по сигналу выключателя пассажирской двери. (Дверь открыта: ВКЛ. / Дверь закрыта: ВЫКЛ.)

ПОКАЗАТЬ СПИСОК ПОЗИЦИЙ (1 ИЗ 2)

Позиция монитора	Содержание
ДВЕРЦА Sw - Rr " ВКЛ / ВЫКЛ ".	Отображает состояние задней двери по сигналу переключателя задней двери (Rh). (Дверь открыта: ВКЛ. / Дверь закрыта: ВЫКЛ.)
ДВЕРЦА Sw - Rl " ВКЛ / ВЫКЛ ".	Отображает состояние задней двери по сигналу выключателя задней двери (Lh). (Дверь открыта: ВКЛ. / Дверь закрыта: ВЫКЛ.)
ЗАДНЯЯ ДВЕРЬ Sw Примечание 1 " ВЫКЛ ".
TURN сигнал R " ON / OFF " (" Включение / выключение ")	Отображает состояние (Повернуть вправо: Вкл. / Другие: Выкл.) по сигналу выключателя освещения.
СИГНАЛ ПОВОРОТА L " ВКЛ / ВЫКЛ ".	Отображает состояние (Поверните влево: Вкл. / Другие: Выкл.) по сигналу выключателя освещения.
ГРУЗОВАЯ ЛАМПА Sw Примечание 1 " OFF "
ОПТИЧЕСКИЙ ДАТЧИК Примечание 2 [0-5V]	Отображает " окружающее освещение (близкое к 5V при освещении / близкое к 0V при затемнении) ", оцениваемое по сигналу оптического датчика.

ПОКАЗАТЬ СПИСОК ЭЛЕМЕНТОВ (2 ИЗ 2)

ПримечаниеЭтот пункт отображается, но не может следить за ним. Транспортные средства без системы автоматической подсветки отображают этот пункт, но не могут следить за ним.

Элемент теста	Описание
Задний фонарь	Позволяет реле хвостовой лампы работать путем включения-выключения.
ФАРА	Позволяет реле фары срабатывать путем включения-выключения.
ФАР ФАР.	Позволяет реле противотуманной фары срабатывать путем включения-выключения.
ФОНАРЬ ОСВЕЩЕНИЯ ПОВОРОТА (1)
ГРУЗОВАЯ ЛАМПА
(1) Этот элемент отображается, но не может контролировать его.

(1)	Этот элемент отображается, но не может за ним следить.

ПОКАЗАТЬ СПИСОК ЭЛЕМЕНТОВ

Контролируемый элемент	Индикатор CONSULT-II	Описание
Коммуникация по CAN	Обмен данными по шине CAN [U1000]	Неисправность обнаружена в связи CAN.
Коммуникационная система CAN	Система связи CAN 1-6 [U1000]	Неисправность обнаружена в системе CAN.
