Система помощи водителя (DCA) (гибридная): Диагностика Infiniti QX60 I

Системы предотвращения столкновений 39 иллюстраций ~72 мин чтения

Диагностический индекс кодов неисправностей

DTC	Описание
расшифровка кода ошибки C1A00	Прибор управления
расшифровка кода ошибки C1A01	ЦЕПЬ ПИТАНИЯ 1, C1A02 ЦЕПЬ ПИТАНИЯ 2
расшифровка кода ошибки C1A03	Датчик скорости автомобиля (VSS)
расшифровка кода ошибки C1A04	СИСТЕМА ABS / TCS / VDC
расшифровка кода ошибки C1A05	СИГНАЛЬНАЯ ЛАМПА ТОРМОЖЕНИЯ / СТОП-СИГНАЛА
расшифровка кода ошибки C1A06	ПО ЭКСПЛУАТАЦИИ
расшифровка кода ошибки C1A12	СМЕЩЕНИЕ ЛАЗЕРНОГО ЛУЧА ОТ ЦЕНТРА
расшифровка кода ошибки C1A13	РЕЛЕ СТОП-СИГНАЛА
расшифровка кода ошибки C1A15	ПОЛОЖЕНИЕ ЗУБЧАТОЙ ПЕРЕДАЧИ
расшифровка кода ошибки C1A16	РАДАР ЗАБЛОКИРОВАН
расшифровка кода ошибки C1A17	ДАТЧИК ICC
расшифровка кода ошибки C1A18	ИНКЛИНОМЕТРИЯ РЛС
расшифровка кода ошибки C1A1A	HPCM
расшифровка кода ошибки C1A21	ВЫСОКАЯ ТЕМПЕРАТУРА УСТАНОВКИ
расшифровка кода ошибки C1A24	ДИАПАЗОН Нт
расшифровка кода ошибки C1A26	НЕИСПРАВНОСТЬ РЕЖИМА ECD
расшифровка кода ошибки C1A27	СХЕМА ПИТАНИЯ ЭКВИВАЛЕНТНОЙ ПЛОТНОСТИ БУРОВОГО РАСТВОРА
расшифровка кода ошибки C1A2A	СХЕМА ПИТАНИЯ ДАТЧИКА ICC.
расшифровка кода ошибки C1A33	ОШИБКА ПЕРЕДАЧИ CAN
расшифровка кода ошибки C1A34	ОШИБКА КОМАНДЫ
расшифровка кода ошибки C1A35	ПРИВОД ПЕДАЛИ АКСЕЛЕРАТОРА.
расшифровка кода ошибки C1A36	ПРИВОД ПЕДАЛИ АКСЕЛЕРАТОРА МОЖЕТ БЫТЬ ПОДКЛЮЧЕН
расшифровка кода ошибки C1A37	ПРИВОД ПЕДАЛИ АКСЕЛЕРАТОРА, БАНКА 2
расшифровка кода ошибки C1A38	ПРИВОД ПЕДАЛИ АКСЕЛЕРАТОРА, БАНКА 1
расшифровка кода ошибки C1A39	Датчик угла положения рулевого колеса
расшифровка кода ошибки C1F01	ПРИВОД ПЕДАЛИ АКСЕЛЕРАТОРА.
расшифровка кода ошибки C1F02	ПРИВОД ПЕДАЛИ АКСЕЛЕРАТОРА.
расшифровка кода ошибки C1F03	ПРИВОД ПЕДАЛИ АКСЕЛЕРАТОРА.
расшифровка кода ошибки C1F05	СХЕМА ПИТАНИЯ ПРИВОДА ПЕДАЛИ АКСЕЛЕРАТОРА.
расшифровка кода ошибки C1F06	CAN CIRCUIT2
расшифровка кода ошибки C1F07	CAN CIRCUIT1
расшифровка кода ошибки U0121	VDC CAN 2
расшифровка кода ошибки U0126	STRG SEN CAN 1
расшифровка кода ошибки U0235	ДАТЧИК ICC МОЖЕТ 1
расшифровка кода ошибки U0402	Блок управления трансмиссией (TCM) (блок управления трансмиссией) CAN 1
расшифровка кода ошибки U0415	VDC CAN 1
расшифровка кода ошибки U0428	STRG SEN CAN 2 (СТРГ СЕН КАН 2)
расшифровка кода ошибки U1000	ЦЕПЬ CAN COMM
расшифровка кода ошибки U1010	БЛОК УПРАВЛЕНИЯ (CAN)
расшифровка кода ошибки U150C	VDC CAN 3
расшифровка кода ошибки U150D	Блок управления трансмиссией (TCM) (блок управления трансмиссией) CAN 3
расшифровка кода ошибки U150E	BCM CAN 3
расшифровка кода ошибки U1502	ICC СЕНСОР МОЖЕТ ЦИРКУЛИРОВАТЬ
расшифровка кода ошибки U1513	КАНИСТРА РАСХОДОМЕРА 3
расшифровка кода ошибки U1514	STRG SEN CAN 3
расшифровка кода ошибки U1515	ДАТЧИК ICC МОЖЕТ 3
расшифровка кода ошибки U1517	ПРИВОД ПЕДАЛИ АКСЕЛЕРАТОРА МОЖЕТ 3
расшифровка кода ошибки U151D	HPCM CAN КОНТУР 2
расшифровка кода ошибки U151E	HPCM CAN КОНТУР 1
расшифровка кода ошибки U151F	КОНТУР HPCM CAN 3

Диагностический индекс кодов неисправностей

Когда бортовая самодиагностика не запускается

Если бортовая самодиагностика не запускается, проверьте следующие пункты.

Предполагаемая аномальная часть		Пункт проверки
Информационный дисплей	Неисправность комбинированного измерительного прибора	Убедитесь, что функция самодиагностики комбинированного счетчика работает. См. " " ОПИСАНИЕ " " (ref-665978-S03801914302014102700000)
Неисправность рулевого переключателя ICC		Выполните проверку для расшифровка кода ошибки " C1A06 ". См. раздел ПРОЦЕДУРА ДИАГНОСТИКИ
Неисправность жгута между рулевым переключателем ICC и HPCM
Неисправность HPCM
Неисправность блока управления ADAS		Проверьте питание и цепь массы блока управления ADAS. Обратитесь к " " ПРОЦЕДУРЕ ДИАГНОСТИКИ " ". Выполните САМОДИАГНОСТИКУ для " ICC / ADAS " с помощью CONSULT, а затем проверьте неисправные детали. Обратитесь к " " ИНДЕКСУ расшифровка кода ошибки " ". (ref-665988-S24534316822014102700000)(ref-666028-S24498565042014102700000)

Схема №593

Рис. 593: КАК СТЕРЕТЬ НА БОРТУ САМОДИАГНОСТИКУ. Infiniti QX60 I

Выключите выключатель зажигания.
Запустите двигатель, а затем запустите бортовую самодиагностику.
Нажмите кнопку отмена 5 раз, а затем нажмите кнопку DISTANCE 5 раз при условии, что начинается самодиагностика на борту. ПРИМЕЧАНИЕ: Завершите операцию в течение 10 секунд после первого нажатия кнопки отмена. Если операция не будет завершена в течение 10 секунд, повторите процедуру с шага 1.
Расшифровка кода ошибки 55 отображается после стирания. ПРИМЕЧАНИЕ: коды неисправностей (DTC) (расшифровка кода ошибки) для существующей неисправности не может быть стерта.
Выключите выключатель зажигания и завершите диагностику.

Результат самодиагностики

См. раздел " " Индекс расшифровка кода ошибки " ". (ref-666028-S24498565042014102700000)

Схема №594

Рис. 594: МОНИТОР ДАННЫХ. Infiniti QX60 I

Схема №595

Схема №596

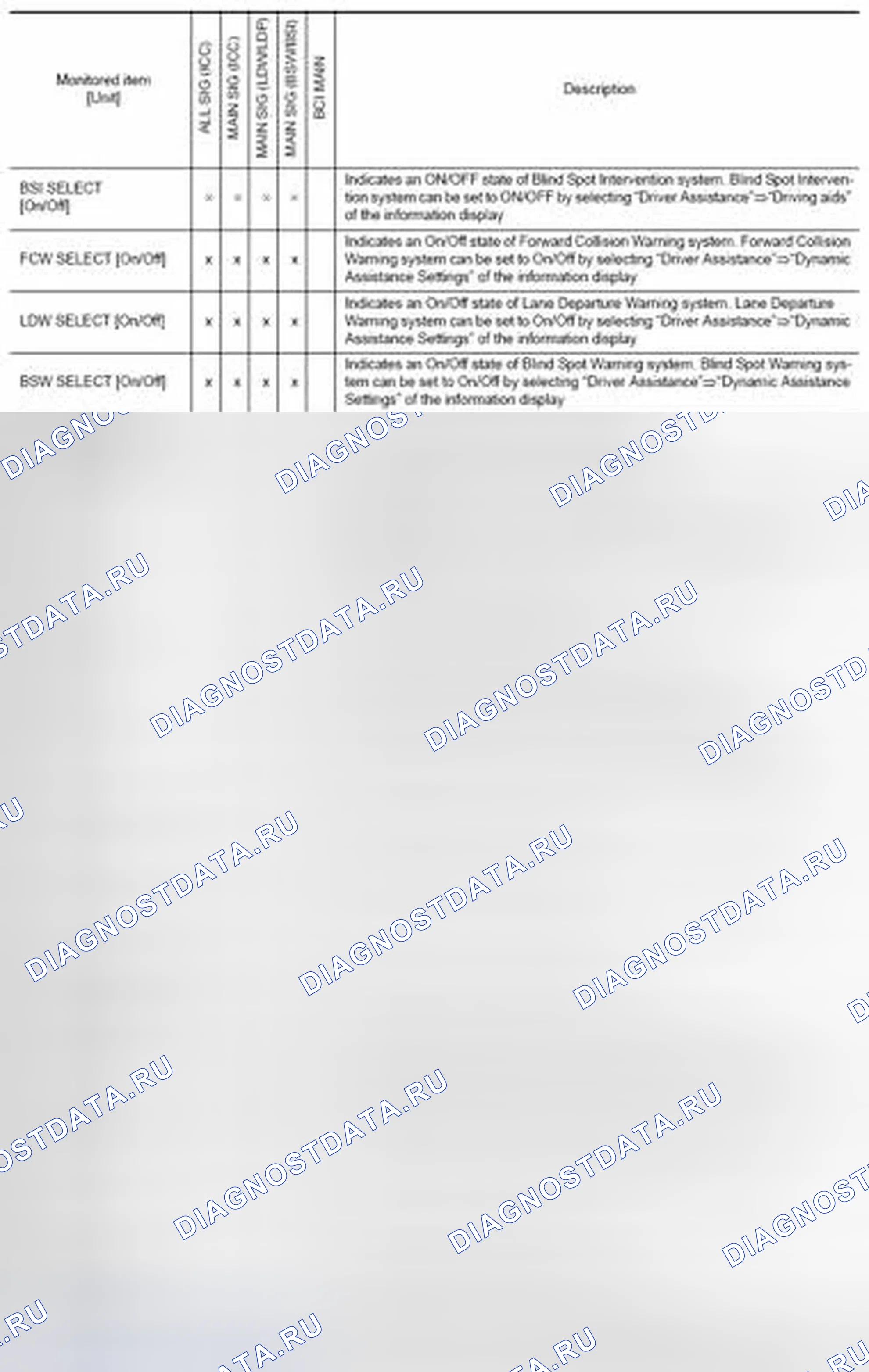

Схема №597

Активные испытания

Внимание

Никогда не выполняйте " активно проверка " во время вождения транспортного средства. " активно проверка " не может быть выполнен, когда горит следующая предупреждающая лампа систем. Лампа ICC система предупреждение Lane предупреждение лампа Blind Spot предупреждение / Blind Spot Intervention предупреждение лампа IBOFF (IBA система ON) Переведите рычаг селектора в положение " P ", а затем выполните тест.

Элемент теста	Описание
ТОРМОЗНОЙ ПРИВОД	Активирует тормоз произвольным действием
ICC-зуммер	Звучит зуммер, используемый для следующих систем путем произвольного включения / выключения интеллектуального круиз-контроля (ICC), помощи в управлении расстоянием (DCA), предупреждения о прямом столкновении (FCW), интеллектуальной помощи при торможении (IBA)
ЛАМПА СЧЕТЧИКА	Предупреждающая лампа системы ICC, индикатор выключателя MAIN (главный) и индикаторная лампа IBA OFF (отключение IBA) могут при необходимости включаться и выключаться.
СТОП-СИГНАЛ	Реле удержания тормоза ICC может включаться и выключаться при необходимости, а стоп-сигнал может загораться
АКТИВНАЯ ПЕДАЛЬ	Привод педали акселератора может работать по мере необходимости
ИНДИКАТОР DCA	При необходимости индикатор системного переключателя DCA может подсвечиваться с помощью операций включения / выключения.
Зуммер LDP	Звучит зуммер, используемый для следующих систем путем произвольного включения / выключения предупреждения о выходе за пределы полосы движения (LDW) предупреждения о выходе за пределы полосы движения (LDP) предупреждения о слепой зоне (Bsw) вмешательства в слепую зону
СИСТЕМА ПРЕДУПРЕЖДЕНИЯ IND	Индикатор включения систем оповещения (на выключателе систем оповещения) может подсвечиваться операциями включения / выключения по мере необходимости
LDP на IND	При необходимости индикаторная лампа LDP ON (ВКЛ. / ВЫКЛ.) может подсвечиваться с помощью операций включения / выключения.
СЪЕЗД С ПОЛОСЫ ДВИЖЕНИЯ W / L	Лампа предупреждения о выходе из полосы движения может включаться и выключаться при необходимости.
СИГНАЛЬНАЯ ЛАМПА Bsw / BSI	При необходимости с помощью операций ВКЛ. / ВЫКЛ. Может подсвечиваться лампа предупреждения о слепой зоне / вмешательства слепой зоны
ИНДИКАТОР ВКЛ. BSI	Индикатор включения вмешательства в слепую зону может подсвечиваться с помощью операций включения / выключения по мере необходимости
LDW НА ИНДИКАТОРЕ	При необходимости индикаторная лампа LDW ON (ВКЛ. / ВЫКЛ.
Bsw на индикаторе	Индикаторная лампа Bsw ON (ВКЛ. / ВЫКЛ.

См. раздел " " Индекс расшифровка кода ошибки " ". (ref-666028-S04771302532014102700000)

См. раздел " " Индекс расшифровка кода ошибки " ". (ref-666028-S07305004412014102700000)

Внимание	Никогда не проводите АКТИВНОЕ ИСПЫТАНИЕ во время управления транспортным средством.

ПримечаниеАктивный тест не может быть выполнен, если горит предупреждающая лампа системы ICC.

Испытание привода педалей акселератора 1

ПримечаниеПроверьте педаль акселератора, нажимая при выполнении теста.

Активный элемент теста	Операция	Описание
ПРИВОД ПЕДАЛИ АКСЕЛЕРАТОРА TEST1	STOP	Завершите тест
ПРИВОД ПЕДАЛИ АКСЕЛЕРАТОРА TEST1	НАЧАТЬ	Создание постоянного усилия срабатывания педали акселератора для педали акселератора

Испытание привода педалей акселератора 2

ПримечаниеПроверьте педаль акселератора, нажимая при выполнении теста.

Активный элемент теста	Операция	Описание
ИСПЫТАНИЕ ПРИВОДА ПЕДАЛИ АКСЕЛЕРАТОРА 2	STOP	Завершите тест
ИСПЫТАНИЕ ПРИВОДА ПЕДАЛИ АКСЕЛЕРАТОРА 2	НАЧАТЬ	Создать вибрацию для педали акселератора

Значения на инструменте диагностики

Позиция монитора	Состояние		Значение / Статус
ОСНОВНОЕ ПО	Выключатель зажигания ВКЛ.	При нажатии выключателя MAIN (ОСН)	На
ОСНОВНОЕ ПО	Выключатель зажигания ВКЛ.	При не нажатом выключателе MAIN	Прочь
ПО SET / COAST	Выключатель зажигания ВКЛ.	При нажатии переключателя SET / COAST	На
ПО SET / COAST	Выключатель зажигания ВКЛ.	При не нажатом переключателе SET / COAST	Прочь
ПО отмена	Выключатель зажигания ВКЛ.	При нажатии выключателя отмена (ОТМЕНА)	На
ПО отмена	Выключатель зажигания ВКЛ.	При не нажатом выключателе отмена	Прочь
ПО RESUME / ACC	Выключатель зажигания ВКЛ.	При нажатии переключателя RESUME / ACCELERATE	На
ПО RESUME / ACC	Выключатель зажигания ВКЛ.	При не нажатом переключателе RESUME / ACCELERATE	Прочь
Расстояние Sw	Выключатель зажигания ВКЛ.	При нажатии переключателя DISTANCE (ДИСТАНЦИЯ)	На
Расстояние Sw	Выключатель зажигания ВКЛ.	При не нажатом выключателе DISTANCE	Прочь
КРУИЗ OPE	Управление транспортным средством и включение режима контроля расстояния между транспортными средствами	Когда система ICC контролирует	На
КРУИЗ OPE		Когда система ICC не контролирует	Прочь
ПО тормоз (ТОРМ)	Выключатель зажигания ВКЛ.	При нажатии на педаль тормоза	Прочь
ПО тормоз (ТОРМ)	Выключатель зажигания ВКЛ.	Когда педаль тормоза не нажата	На
СТОП-СИГНАЛ SW	Выключатель зажигания ВКЛ.	При нажатии на педаль тормоза	На
СТОП-СИГНАЛ SW	Выключатель зажигания ВКЛ.	Когда педаль тормоза не нажата	Прочь
ПО МГ	Работа двигателя	Бездельничанье	На
ПО МГ	Работа двигателя	Кроме холостого хода (нажатие на педаль акселератора)	Прочь
УСТАНОВОЧНОЕ РАССТОЯНИЕ	Запустите двигатель и включите систему ICC. Нажмите кнопку DISTANCE (расстояние), чтобы изменить настройку расстояния между транспортными средствами.	Если задано значение " long " (длинный)	Долго
		При установке на " средний "	Середина
		Если установлено значение " короткое замыкание " (короткий)	Короткий
КОНТРОЛЬНАЯ ЛАМПА	Запустите двигатель и нажмите выключатель MAIN (ГЛАВНЫЙ)	ICC система ON (Индикатор выключателя MAIN ВКЛ)	На
КОНТРОЛЬНАЯ ЛАМПА	Запустите двигатель и нажмите выключатель MAIN (ГЛАВНЫЙ)	ICC система OFF (ГЛАВНЫЙ ИНДИКАТОР ВЫКЛЮЧЕН)	Прочь
СОБСТВЕННЫЙ Vhcl	Запустите двигатель и нажмите выключатель MAIN (ГЛАВНЫЙ)	ICC система ON (индикатор собственного транспортного средства включен)	На
СОБСТВЕННЫЙ Vhcl	Запустите двигатель и нажмите выключатель MAIN (ГЛАВНЫЙ)	Система ICC выключена (индикатор собственного транспортного средства выключен)	Прочь
Vhcl ВПЕРЕДИ	Управление транспортным средством и включение режима контроля расстояния между транспортными средствами	При обнаружении впереди идущего транспортного средства (индикатор обнаружения впереди идущего транспортного средства включен)	На
Vhcl ВПЕРЕДИ		Если впереди идущее транспортное средство не обнаружено (индикатор обнаружения впереди идущего транспортного средства выключен)	Прочь
ПРЕДУПРЕЖДЕНИЕ ICC	Запустите двигатель и нажмите выключатель MAIN (ГЛАВНЫЙ)	При неисправности системы ICC (горит предупреждающая лампа системы ICC)	На
ПРЕДУПРЕЖДЕНИЕ ICC	Запустите двигатель и нажмите выключатель MAIN (ГЛАВНЫЙ)	При нормальной работе системы ICC (сигнальная лампа системы ICC выключена)	Прочь
VHCL скорость SE (СКОРОСТЬ СВКЛ SE)	Во время движения		Отображает скорость транспортного средства, рассчитанную блоком управления ADAS
SET VHCL SPD (УСТАНОВКА УКВ ДПЗ)	Во время движения	Когда установлена скорость транспортного средства	Отображает установленную скорость транспортного средства
ЗУММЕР O / P	Работа двигателя	При срабатывании зуммера следующей системы Режим контроля расстояния от автомобиля до автомобиля Система DCA Система FCW Система IBA	На
ЗУММЕР O / P	Работа двигателя	Когда зуммер следующей системы не работает Режим контроля расстояния между автомобилями Система FCW Система IBA	Прочь
ДАТЧИК УПОРНОГО ВАЛА	ПРИМЕЧАНИЕ: Товар указан, но не контролируется		0.0
ОБОРОТЫ ДВИГАТЕЛЯ	Работа двигателя		Эквивалентно показаниям тахометра
ПО СТЕКЛООЧИСТИТЕЛЯ	Выключатель зажигания ВКЛ.	Стеклоочиститель не работает	Прочь
		Работа стеклоочистителя Lo	Низко
		Работа стеклоочистителя HI	Высоко
ПРЕДУПРЕЖДЕНИЕ Ba	Работа двигателя	Индикаторная лампа IBA OFF ВКЛ. При неисправности системы IBA При отключении системы IBA	На
ПРЕДУПРЕЖДЕНИЕ Ba	Работа двигателя	Индикаторная лампа IBA OFF OFF При нормальной работе системы IBA При включенной системе IBA	Прочь
ПРИВОД НКУ ПТУ	Управление транспортным средством и включение режима контроля расстояния между транспортными средствами	При срабатывании реле удержания тормоза ICC	На
ПРИВОД НКУ ПТУ		Когда реле удержания тормоза ICC не активировано	Прочь
ДИАПАЗОН D Sw	Работа двигателя	Когда рычаг селектора находится в положении " D " или в ручном режиме	На
ДИАПАЗОН D Sw	Работа двигателя	Когда рычаг селектора находится в любом положении, кроме " D " или ручного режима	Прочь
ПРОГРАММНОЕ ОБЕСПЕЧЕНИЕ ДИАПАЗОНА Нт	Работа двигателя	При положении рычага переключения " N ", " P "	На
ПРОГРАММНОЕ ОБЕСПЕЧЕНИЕ ДИАПАЗОНА Нт	Работа двигателя	Когда рычаг селектора находится в любом положении, отличном от " N ", " P "	Прочь
ПО ПКБ	Выключатель зажигания ВКЛ.	При включенном стояночном тормозе	На
ПО ПКБ	Выключатель зажигания ВКЛ.	При отпущенном стояночном тормозе	Прочь
Pwr SUP MONI	Работа двигателя		Значение напряжения питания блока управления ADAS
Vhcl SPD AT	Во время движения		Значение сигнала датчика скорости транспортного средства CVT
ОТКРЫТИЕ КОЛОННЫ БУРИЛЬНЫХ ТРУБ	Работа двигателя	Нажать педаль акселератора	Отображение положения дросселя
GEAR	Во время движения		Отображение положения зубчатого колеса
РЕЖИМ SIG	Запустите двигатель и нажмите выключатель MAIN (ГЛАВНЫЙ)	При деактивации системы ICC	Прочь
		При включении режима контроля расстояния между транспортными средствами	ICC
		При включении обычного (с фиксированной скоростью) режима круиз-контроля	ASCD
SET DISP IND (УСТАНОВИ ДИП ИНД)	Управляйте автомобилем и активируйте обычный (с фиксированной скоростью) режим круиз-контроля Нажмите переключатель SET / COAST	Индикатор выключателя SET (ВКЛ)	На
SET DISP IND (УСТАНОВИ ДИП ИНД)		Индикатор выключателя SET выключен	Прочь
РАССТОЯНИЕ	Управление транспортным средством и включение режима контроля расстояния между транспортными средствами	При обнаружении впереди идущего транспортного средства	Отображение расстояния от впереди идущего транспортного средства
РАССТОЯНИЕ		Когда впереди идущее транспортное средство не обнаружено	0.0
Относительная плотность бурового раствора	Управление транспортным средством и включение режима контроля расстояния между транспортными средствами	При обнаружении впереди идущего транспортного средства	Отображает относительную скорость.
Относительная плотность бурового раствора		Когда впереди идущее транспортное средство не обнаружено	0.0
Камера потеряна	Управляйте транспортным средством и активируйте систему LDW, систему LDP или систему вмешательства в слепую зону	Обнаружены оба маркера боковых полос движения	Обнаружить
		Маркер отклоняющейся боковой полосы потерян	Отклонение
		Оба маркера боковых полос движения потеряны	Оба
Полоса неясна	Во время движения	Маркер полосы движения неясен	На
Полоса неясна	Во время движения	Маркер полосы свободен	Прочь
Сигнал STATUS	Вести автомобиль с включенной системой LDP	При включенной системе LDP	Стнби
		При работе системы LDP	Предупредить
		При отмене системы LDP	Канкл
		При отключенной системе LDP	Прочь
ПО DYNA	Выключатель зажигания ВКЛ.	При нажатии переключателя помощи динамического драйвера	На
ПО DYNA	Выключатель зажигания ВКЛ.	Когда не нажат переключатель динамической помощи водителю	Прочь
Анализ кривой падения добычи на инд.	Запустите двигатель и нажмите кнопку помощи динамическому драйверу (при включенной настройке системы DCA)	DCA система OFF (индикатор выключателя системы DCA выключен)	Прочь
Анализ кривой падения добычи на инд.		DCA система ON (Индикатор включения системы DCA)	На
DCA Vhl AHED	Управляйте автомобилем и активируйте систему DCA	Если впереди идущее транспортное средство не обнаружено (индикатор обнаружения впереди идущего транспортного средства выключен)	Прочь
DCA Vhl AHED	Управляйте автомобилем и активируйте систему DCA	При обнаружении впереди идущего транспортного средства (индикатор обнаружения впереди идущего транспортного средства включен)	На
ПО IBA	Выключатель зажигания ВКЛ.	При нажатии выключателя IBA OFF	На
ПО IBA	Выключатель зажигания ВКЛ.	При не нажатом выключателе IBA OFF	Прочь
APA ТЕМП.	Работа двигателя		Отображение температуры интегрированного двигателя привода педали акселератора
APA Pwr	Выключатель зажигания ВКЛ.		Значение напряжения питания привода педали акселератора
ВКЛ. СИСТЕМУ FCW	Выключатель зажигания ВКЛ.	При включенной системе FCW (Индикатор предупреждение systems ON включен)	На
ВКЛ. СИСТЕМУ FCW	Выключатель зажигания ВКЛ.	При выключенной системе FCW (индикатор предупреждение systems ON OFF)	Прочь
СИСТЕМА LDW ВКЛЮЧЕНА	Выключатель зажигания ВКЛ.	При включенной системе LDW (Индикатор предупреждение systems ON (Предупреждающие системы включены))	На
СИСТЕМА LDW ВКЛЮЧЕНА	Выключатель зажигания ВКЛ.	При выключенной системе LDW (индикатор предупреждение systems ON OFF)	Прочь
ЛАМПА LDW ВКЛ.	Выключатель зажигания ВКЛ.	Индикатор сигнализации ON (ВКЛ)	На
ЛАМПА LDW ВКЛ.	Выключатель зажигания ВКЛ.	Индикатор включения систем сигнализации выключен	Прочь
LDP на IND	Запустить двигатель и нажать переключатель помощи динамическому водителю (При включенной настройке системы LDP)	Индикатор LDP ON (ВКЛ Тнд) включен	На
LDP на IND		Индикаторная лампа LDP ON выключена	Прочь
ДОРОЖКА DPRT W / L	Управление транспортным средством и активация системы LDW или LDP	Лампа предупреждения о выходе из полосы движения включена	На
ДОРОЖКА DPRT W / L		Лампа предупреждения о выходе из полосы движения выключена	Прочь
LDW BUZER ВЫХОД	Управление транспортным средством и активация системы LDW / LDP или системы предупреждения о слепых зонах / вмешательства в слепые зоны	При срабатывании зуммера системы LDW / LDP Система предупреждения о слепых зонах / вмешательства в слепые зоны	На
LDW BUZER ВЫХОД		Когда зуммер следующей системы не работает система LDW / LDP Система предупреждения о слепых зонах / вмешательства в слепые зоны	Прочь
СИСТЕМА LDP ВКЛЮЧЕНА	Запустить двигатель и нажать переключатель помощи динамическому водителю (При включенной настройке системы LDP)	При включенной системе LDP	На
СИСТЕМА LDP ВКЛЮЧЕНА		При отключенной системе LDP	Прочь
Сигнал ГОТОВ	Запустить двигатель и нажать переключатель помощи динамическому водителю (При включенной настройке системы LDP)	При включенной системе LDP	На
Сигнал ГОТОВ		При отключенной системе LDP	Прочь
Положение переключения	Двигатель работает во время движения		Отображение положения переключения
Поворотник	Выключение сигнальных ламп		Прочь
	Мигает сигнальная лампа поворота Lh		LH
	Мигает сигнальная лампа поворота ПРАВ.		RH
	Мигает сигнальная лампа поворота Lh и Rh		Lh ' amp ' rh
СТОРОНА G	Во время движения	Поворот транспортного средства направо	Отрицательное значение
СТОРОНА G	Во время движения	Поворот транспортного средства налево	Положительное значение
ЭЛЕМЕНТ FUNC (FCW)	Выключатель зажигания ВКЛ.		FCW
Поз. FUNC (LDW)	Выключатель зажигания ВКЛ.		LDW
ПОЗ. FUNC (Bsw)	Выключатель зажигания ВКЛ.		BSW
ПОЗ. FUNC (Nv-ICC)	ПРИМЕЧАНИЕ: Товар указан, но не контролируется		Прочь
ПОЗ. FUNC (Nv-DCA)	ПРИМЕЧАНИЕ: Товар указан, но не контролируется		Прочь
ВЫБОР DCA	Выключатель зажигания ВКЛ.	Включен комплект " Дистанционная помощь " с информационным дисплеем	На
ВЫБОР DCA	Выключатель зажигания ВКЛ.	Выключена установка " Distance управление ассистент " с информационным дисплеем	Прочь
ВЫБОР LDP	Выключатель зажигания ВКЛ.	Включен аппарат " Предотвращение схода с полосы движения " с информационным дисплеем	На
ВЫБОР LDP	Выключатель зажигания ВКЛ.	Выключен комплект " Предотвращение схода с полосы движения " с информационным дисплеем	Прочь
ВЫБОР BSI	Выключатель зажигания ВКЛ.	Включен аппарат " Вмешательство в слепую зону " с информационным дисплеем	На
ВЫБОР BSI	Выключатель зажигания ВКЛ.	Выключен набор " Blind Spot Intervention " с информационным дисплеем	Прочь
ВЫБОР FCW	Выключатель зажигания ВКЛ.	Включена система предупреждения о лобовом столкновении с информационным дисплеем транспортного средства	На
ВЫБОР FCW	Выключатель зажигания ВКЛ.	Система предупреждения о лобовом столкновении с информационным дисплеем транспортного средства выключена	Прочь
ВЫБОР LDW	Выключатель зажигания ВКЛ.	Включен сигнал предупреждения о выходе из полосы движения с информационным дисплеем транспортного средства	На
ВЫБОР LDW	Выключатель зажигания ВКЛ.	Предупреждение о выходе из полосы движения с отображением информации о транспортном средстве выключено	Прочь
Bsw SELECT (ВЫБОР Bsw)	Выключатель зажигания ВКЛ.	Система предупреждения о слепых зонах с информационным дисплеем транспортного средства включена	На
Bsw SELECT (ВЫБОР Bsw)	Выключатель зажигания ВКЛ.	Blind Spot предупреждение set с the vehicle information дисплей is OFF (Система предупреждения о слепой зоне выключена)	Прочь
СТАТЫ РЕЖИМА ПРИВОДА	Выключатель зажигания ВКЛ.	Когда переключатель DMS находится в нормальном положении	Станд.
		При нахождении выключателя DMS в положении SNOW	SNO
		Когда переключатель DMS находится в положении ECO	ECO
		Выключатель DMS в положении SPORT (СПОРТ)	SPT
WARN SYS Sw (ПРЕДУПРЕДИ СИСТЕМУ ПО)	Выключатель зажигания ВКЛ.	При нажатии на выключатель систем оповещения	На
WARN SYS Sw (ПРЕДУПРЕДИ СИСТЕМУ ПО)	Выключатель зажигания ВКЛ.	При не нажатом выключателе систем сигнализации	Прочь
Bsw / BSI ПРЕДУПРЕЖДЕНИЕ LMP	Выключатель зажигания ВКЛ.	Сигнальная лампа слепой зоны / слепой зоны ВКЛ.	На
Bsw / BSI ПРЕДУПРЕЖДЕНИЕ LMP	Выключатель зажигания ВКЛ.	Blind Spot предупреждение / Blind Spot Intervention предупреждение лампа ВЫКЛ.	Прочь
BSI НА ИНД	Выключатель зажигания ВКЛ.	Индикатор включения слепой зоны	На
BSI НА ИНД	Выключатель зажигания ВКЛ.	Индикатор включения слепой зоны выключен	Прочь
СИСТЕМА Bsw ВКЛЮЧЕНА	Выключатель зажигания ВКЛ.	При включенной системе Bsw (Индикатор предупреждение systems ON включен)	На
СИСТЕМА Bsw ВКЛЮЧЕНА	Выключатель зажигания ВКЛ.	При выключенной системе Bsw (Индикатор предупреждение systems ON OFF)	Прочь
СИСТЕМА BSI ВКЛЮЧЕНА	Запустите двигатель и нажмите динамический переключатель помощи водителю (когда система слепых зон включена)	При включенной системе вмешательства в слепую зону	На
СИСТЕМА BSI ВКЛЮЧЕНА		Когда система вмешательства в слепую зону выключена	Прочь
СИСТЕМА BCI ВКЛЮЧЕНА	Выключатель зажигания ВКЛ.	Резервная система предупреждения столкновений вкл.	На
СИСТЕМА BCI ВКЛЮЧЕНА	Выключатель зажигания ВКЛ.	Резервная система предупреждения столкновений ВЫКЛ.	Прочь
ВЫКЛЮЧАТЕЛЬ BCI	Выключатель зажигания ВКЛ.	Выключатель Backup Collision Intervention включен	На
ВЫКЛЮЧАТЕЛЬ BCI	Выключатель зажигания ВКЛ.	Выключатель резервного вмешательства при столкновении OFF	Прочь
ПРЕДУПРЕДИТЕЛЬНЫЙ ИНДИКАТОР LDP	Выключатель зажигания ВКЛ.	При загорании лампы LDP FAIL	На
ПРЕДУПРЕДИТЕЛЬНЫЙ ИНДИКАТОР LDP	Выключатель зажигания ВКЛ.	При выключенной лампе LDP FAIL	Прочь
LDW НА ИНДИКАТОРЕ НА	Выключатель зажигания ВКЛ.	При включенной индикаторной лампе LDW	На
LDW НА ИНДИКАТОРЕ НА	Выключатель зажигания ВКЛ.	При выключенной индикаторной лампе LDW	Прочь
ПРЕДУПРЕДИТЕЛЬНЫЙ ИНДИКАТОР LDW	Выключатель зажигания ВКЛ.	При загорании лампы LDW FAIL	На
ПРЕДУПРЕДИТЕЛЬНЫЙ ИНДИКАТОР LDW	Выключатель зажигания ВКЛ.	При выключенной лампе LDW FAIL	Прочь
СООБЩЕНИЕ ОБ ОТМЕНЕ СИСТЕМЫ	Выключатель зажигания ВКЛ.	При отправке системного сообщения об отмене	Запрос
СООБЩЕНИЕ ОБ ОТМЕНЕ СИСТЕМЫ	Выключатель зажигания ВКЛ.	Если системное сообщение об отмене не отправлено	Нет запроса
КАМЕРА HI TEMP MSG	Выключатель зажигания ВКЛ.	При передаче сообщения о высокой температуре камеры	На
КАМЕРА HI TEMP MSG	Выключатель зажигания ВКЛ.	Когда высокотемпературное сообщение камеры не послано	Прочь
Элемент настройки ITS (DCA)	Выключатель зажигания ВКЛ.	При установке DCA	На
Элемент настройки ITS (DCA)	Выключатель зажигания ВКЛ.	Когда DCA не установлен	Прочь
Элемент настройки ITS (LDP)	Выключатель зажигания ВКЛ.	При установке LDP	На
Элемент настройки ITS (LDP)	Выключатель зажигания ВКЛ.	Когда LDP не установлен	Прочь
Элемент настройки ITS (BSI)	Выключатель зажигания ВКЛ.	При установке BSI	На
Элемент настройки ITS (BSI)	Выключатель зажигания ВКЛ.	Когда BSI не установлен	Прочь
ПРЕДУПРЕДИТЕЛЬНЫЙ ИНДИКАТОР BSI	Выключатель зажигания ВКЛ.	При загорании сигнальной лампы BSI FAIL (ОТКАЗ БСИ)	На
ПРЕДУПРЕДИТЕЛЬНЫЙ ИНДИКАТОР BSI	Выключатель зажигания ВКЛ.	При погасании сигнальной лампы BSI FAIL (ОТКАЗ БСИ)	Прочь
Bsw на индикаторе	Выключатель зажигания ВКЛ.	При включенной индикаторной лампе Bsw ON	На
Bsw на индикаторе	Выключатель зажигания ВКЛ.	При выключенной индикаторной лампе Bsw ON	Прочь
Bsw ИНДИКАТОРНАЯ ЯРКОСТЬ	Выключатель зажигания ВКЛ.	При выборе яркости индикатора Bsw	На
Bsw ИНДИКАТОРНАЯ ЯРКОСТЬ	Выключатель зажигания ВКЛ.	При невыбранной яркости индикатора Bsw	Прочь
WARN REQ (ПРЕДУПРЕЖДЕНИЕ О НЕОБХОДИМОСТИ)	Управление транспортным средством и активация системы LDP	Предупреждение о выезде с полосы движения действует	На
WARN REQ (ПРЕДУПРЕЖДЕНИЕ О НЕОБХОДИМОСТИ)	Управление транспортным средством и активация системы LDP	Предупреждение о выходе из полосы движения не действует	Прочь

NOTE
Элемент индицируется, но не контролируется

NOTE
Элемент индицируется, но не контролируется

NOTE
Элемент индицируется, но не контролируется

Схема №598

Рис. 598: РАСПОЛОЖЕНИЕ КЛЕММ. Infiniti QX60 I

Таблица приоритетов инспекции расшифровки кода ошибки

Если одновременно обнаружено несколько датчиков, проверьте их по одному в зависимости от следующей таблицы приоритетов проверки расшифровка кода ошибки.

Приоритет	Обнаруженные элементы (расшифровка кода ошибки)
1	C1A0A: CONFIG UNFINISHED U1507: LOST COMM (сторона Rdr R) U1508: LOST COMM (сторона Rdr L)
2	U1000: CAN COMM цепь U1010: БЛОК УПРАВЛЕНИЯ (CAN)
3	C1B00: БЛОК КАМЕРЫ MALF C1F02: APA C / U MALF C1A17: ICC датчик MALF C1B53: сторона Rdr R MALF C1B54: сторона Rdr L MALF
4	Xtxx X X X X X X X X X X X X X X X X X X X X X X X X X X X X X X X X X X X X X C X X X X X X C X X X X X X X X X X К: X C C C C C C C C X: C C X X X X X X К X К X X X К X X X К X: X: X X X: X: X X X X X X X X X X X X: X X X X X: X X: S: X X X X X X X X C1A01 C1A02 C1A04 C1A05 C1A06 C1A12 C1A13 C1A16 C1A18 C1A1A C1A2A C1A21 C1A24 C1A26 C1A27 C1A33 C1A34 C1A35 C1A36 C1A37 C1A38 C1A39 C1A40 C1B01 C1B03 C1B56 C1B57 C1F01 C1F05 U0121 U0126 U0235 U0402 U0415 U0428 U1500 U1501 U1502 U1503 U1504 U1505 U1506 U1521 U1522 U1523 U1524 U1525 U150C U150D U150E U150F U1512 CIRC3 U1513 U1514 U1515 U1516 U1517 U1518 U1519 U151D U151E U151F
5	C1A03: Vhcl СКОРОСТЬ SE ЦИРКУЛЯЦИЯ
6	C1A15: ПОЛОЖЕНИЕ ЗУБЧАТОЙ ПЕРЕДАЧИ
7	C1A00: БЛОК УПРАВЛЕНИЯ

ПримечаниеПодробности отображения времени согласно следующему. CRXNT: 49 Неисправность обнаружена сейчас PAST: Неисправность была обнаружена в прошлом Счетчик IGN 39 отображается на Ffd (Данные стоп-кадра). 0: Неисправности, которые обнаружены сейчас Коммуникационная система CAN (U1000, U1010) 1-39: Она увеличивается как 0 -- > 1 -- > 2... 38 > 39 после возвращения к нормальному состоянию, когда выключатель выключен > он включен. U1000 U1010

Схема №599

Рис. 599: Индекс расшифровка кода ошибки. Infiniti QX60 I

Схема №600

Схема №601

Схема №602

Схема №603

ПримечаниеС обнаружением " U1000 " некоторые системы не выполняют безотказную работу.

Система управления на основе сигнала, принятого от блока управления, выполняет безотказную работу, когда связь с блоком управления ADAS становится неработоспособной.

Позиция монитора	Состояние		Значение / Статус
VHCL скорость SE (СКОРОСТЬ СВКЛ SE)	Во время движения		Значение сигнала скорости транспортного средства (скорость колеса)
СКОРОСТЬ РЫСКАНИЯ	Во время движения	Транспортное средство остановлено	0.0
		Поворот транспортного средства направо	Положительное значение
		Поворот транспортного средства налево	Отрицательное значение
Pwr SUP MONI	Выключатель зажигания ВКЛ.		Значение напряжения питания датчика ICC
РАССТОЯНИЕ	Управление транспортным средством и включение режима контроля расстояния между транспортными средствами	При обнаружении впереди идущего транспортного средства	Отображение расстояния от впереди идущего транспортного средства
РАССТОЯНИЕ		Когда впереди идущее транспортное средство не обнаружено	0.0
Относительная плотность бурового раствора	Управление транспортным средством и включение режима контроля расстояния между транспортными средствами	При обнаружении впереди идущего транспортного средства	Отображает относительную скорость
Относительная плотность бурового раствора		Когда впереди идущее транспортное средство не обнаружено	0.0
РАДИОЛОКАЦИОННОЕ СМЕЩЕНИЕ.	ПРИМЕЧАНИЕ: Товар указан, но не используется
ВЫСОТА РАДАРА	ПРИМЕЧАНИЕ: Товар указан, но не используется
УГОЛ ПОВОРОТА РУЛЕВОГО КОЛЕСА	Выключатель зажигания ВКЛ.	При установке рулевого колеса в положение " прямо "	0.0
		При повороте рулевого колеса на 90 ° вправо	+ 90
		При повороте рулевого колеса на 90 ° влево	90
УГЛОВАЯ СКОРОСТЬ СТРУНЫ	Выключатель зажигания ВКЛ.	В момент поворота руля	Отображается скорость поворота рулевого колеса
L / R отрегулировать (КОРРЕКЦИЯ АККУМ.	Выключатель зажигания ВКЛ.	По окончании юстировки РЛС	Отображается значение горизонтальной коррекции
U / D отрегулировать	Выключатель зажигания ВКЛ.	По окончании юстировки РЛС	Отображается значение вертикальной коррекции

NOTE
Товар указан, но не используется

NOTE
Товар указан, но не используется

Схема №604

Рис. 604: КОМПОНОВКА ТЕРМИНАЛА. Infiniti QX60 I

Приоритет	Обнаруженные элементы (расшифровка кода ошибки)
1	U1000: CAN COMM цепь U1010: БЛОК УПРАВЛЕНИЯ (CAN)
2	C1A50: НЕИСПРАВНОСТЬ ADAS
3	C1A01: CIR ИСТОЧНИКА ПИТАНИЯ C1A027: CIR ИСТОЧНИКА ПИТАНИЯ xxxxxx2: RADAR OFF-CENTER C1A16: RADAR BLOCKED C1A18: RADAR ALIGNMENT INCOMPLATE C1A21: UNIT высокий TEMP C1A39: STRG SEN CIR C10B7: YSEN 10 ДАТЧИК Может AGXXXXXX8: ADT9 C1A12 U0104 CIR1 U0121 CIR2 U0126 CIR1 U0405 CIR2 U0415 CIR1 U0428 CIR2
4	C1A00: БЛОК УПРАВЛЕНИЯ

ПримечаниеПодробности отображения времени соответствуют следующему. 0: Неисправности, которые обнаружены сейчас. 49 исправлена коммуникационная система CAN (U1000, U1010). 1-39: Он увеличивается, как 0 - > 1 - > 2... 38 - > 39 после возвращения в нормальное состояние, когда выключатель зажигания выключен - > включен. Он возвращается в 0, когда неисправность снова обнаружена в процессе. Если он превышает 39, он фиксируется в 39, пока не будут удалены результаты самодиагностики. Другое, чем система связи МОЖЕТ 1. U1000 U1010

Схема №605

Рис. 605: Индекс расшифровка кода ошибки. Infiniti QX60 I

Позиция монитора	Состояние		Значение / Статус
Tgt Fbk FRC	Управление транспортным средством и эксплуатация системы DCA	Когда блок управления ADAS управляет приводом педали акселератора	Он изменяется по требованию блока управления ADAS
АКТ MOT POSI	Работа двигателя	Нажать педаль акселератора	Он изменяется в соответствии с нажатой величиной педали акселератора
AP обрыв (АП открыт)	Работа двигателя	Нажать педаль акселератора	Он изменяется в соответствии с нажатой величиной педали акселератора
APA ТЕМП.	Работа двигателя		Отображение температуры интегрированного двигателя привода педали акселератора
ТОК АПА	Управление транспортным средством и эксплуатация системы DCA	Когда блок управления ADAS управляет приводом педали акселератора	Отображение тока потребления двигателя привода педали акселератора
APA Pwr	Выключатель зажигания ВКЛ.		Напряжение батареи
СТАТИСТИКА APA OPE	Работа двигателя	При разрешенном управлении приводом педали акселератора	На
СТАТИСТИКА APA OPE	Работа двигателя	При неправильном управлении приводом педали акселератора	Прочь
СТАТИСТИКА APA	Работа двигателя	При нормальном состоянии привода педали акселератора	Готов
		При временной неисправности привода педали акселератора	ТП Нг
		При неисправности привода педали акселератора	NG
		При подготовке к работе привода педали акселератора	В этом

Схема №606

Рис. 606: РАСПОЛОЖЕНИЕ КЛЕММ. Infiniti QX60 I

Приоритет	Обнаруженные элементы (расшифровка кода ошибки)
1	U1000: CAN COMM цепь U1010: БЛОК УПРАВЛЕНИЯ (CAN)
2	C1F02: APA C / U MALF
3	C1F01: APA MOTOR MALF C1F03: APA HI TEMP C1F05: APA Pwr SUPPLY CIR C1F06: CAN CIR2 C1F07: CAN CIR1

ПримечаниеПодробности отображения времени в соответствии со следующим. CRNT: Неисправность обнаружена сейчас PAST: Неисправность была обнаружена в прошлом IGN счетчик отображается в Ffd (данные стоп-кадра). 0: Неисправности, которые обнаружены сейчас 1-39: Он увеличивается, как 0 -- > 1 -- > 2... 38 -- > 39 после возвращения в нормальное состояние всякий раз, когда выключение зажигания выключено -- > ВКЛ. Он возвращается в 0, когда неисправность обнаружена снова 39 в процессе.

X: Применимо
Дисплей CONSULT	Лампа аварийной сигнализации системы ICC	Отказоустойчивая функция	Ссылка
C1F01: МАЛФ ДВИГАТЕЛЯ АПА	ON	X	C1F01 ПРИВОД ПЕДАЛИ АКСЕЛЕРАТОРА
C1F02: APA C / U MALF	ON	X	C1F02 ПРИВОД ПЕДАЛИ АКСЕЛЕРАТОРА
C1F03: APA ВЫСОКАЯ ТЕМПЕРАТУРА			C1F03 ПРИВОД ПЕДАЛИ АКСЕЛЕРАТОРА
C1F05: APA Pwr SUPPLY CIR	ON	X	C1F05 ЦЕПЬ ПИТАНИЯ ПРИВОДА ПЕДАЛИ АКСЕЛЕРАТОРА
C1F06: CAN CIR2	ON	X	C1F06 CAN CIRCUIT2
C1F07: CAN CIR1	ON	X	C1F07 CAN CIRCUIT1
U1000: ЦЕПЬ CAN COMM	ON	X	U1000 ЦЕПЬ CAN COMM
U1010: БЛОК УПРАВЛЕНИЯ (CAN)	ON	X	U1010 БЛОК УПРАВЛЕНИЯ (CAN)

Схема №607

Схема №608

Схема №609

Схема №610

Схема №611

Рис. 611: Вид с торца соединителя. Infiniti QX60 I

Схема №612

Схема №613

Схема №614

Схема №615

Схема №616

Схема №617

Схема №618

Схема №619

Схема №620

Схема №621

Схема №622

Схема №623

Схема №624

Схема №625

Схема №626

Схема №627

Схема №628

Схема №629

Рис. 629: ОБЩАЯ ПОСЛЕДОВАТЕЛЬНОСТЬ. Infiniti QX60 I

Логика обнаружения расшифровки кода ошибки

Расшифровка кода ошибки (встроенный дисплей)	Имя диагностики неисправности	Условия обнаружения кода неисправности	Возможные причины
C1A00 (0)	Прибор управления	Внутренняя неисправность блока управления ADAS	Блок управления ADAS

Процедура подтверждения расшифровки кода ошибки

ВЫПОЛНИТЕ ПРОЦЕДУРУ ПОДТВЕРЖДЕНИЯ расшифровка кода ошибки Запустите двигатель. Выполните ALL расшифровка кода ошибки Reading с CONSULT. Проверьте, не обнаружен ли C1A00 как текущий сбой в результате самодиагностики ICC / ADAS. C1A00 обнаружен как текущий сбой? ДА: Обратитесь к " ПРОЦЕДУРЕ ДИАГНОСТИКИ ". НЕТ: Конец проверки. (ref-666028-S14776104322014102700000)

Процедура диагностики

ПРОВЕРКА РЕЗУЛЬТАТОВ САМОДИАГНОСТИКИ Проверьте, обнаружены ли в результате самодиагностики ICC / ADAS какие-либо расшифровка кода ошибки, отличные от C1A00. Обнаружен ли какой-либо расшифровка кода ошибки? ДА: Выполните диагностику на обнаруженном расшифровка кода ошибки и отремонтируйте или замените неисправные детали. См. " " ИНДЕКС расшифровка кода ошибки " ". НЕТ: Замените блок управления ADAS. См. " " ДЕМОНТАЖ И И УСТАНОВКА ". (ref-666028-S24498565042014102700000)(ref-665988-S10449771872014102700000)

Расшифровка кода ошибки (встроенный дисплей)	Имя диагностики неисправности	Условия обнаружения кода неисправности	Возможные причины
C1A01 (1)	ЭЛЕКТРОПИТАНИЕ CIR	Напряжение батареи, подаваемое на блок управления ADAS, остается ниже 7,9 В в течение 5 секунд	Соединитель, жгут, предохранитель блока управления ADAS
C1A02 (2)	ПИТАНИЕ СПВ 2	Напряжение батареи, подаваемое на блок управления ADAS, остается более 19,3 В в течение 5 секунд	Соединитель, жгут, предохранитель блока управления ADAS

ВЫПОЛНЕНИЕ ПРОЦЕДУРЫ ПОДТВЕРЖДЕНИЯ расшифровка кода ошибки Запустите двигатель. Включите систему DCA. Выполните чтение ВСЕХ расшифровка кода ошибки с помощью CONSULT. Проверьте, не обнаружен ли C1A01 или C1A02 как текущий сбой в результате самодиагностики ICC / ADAS. C1A01 или C1A02 обнаружен как текущий сбой? ДА: Обратитесь к разделу " ПРОЦЕДУРА ДИАГНОСТИКИ ". НЕТ: ". (ref-666028-S20545317342014102700000)(ref-665945-S42622371132014102700000)

Проверить ADAS управление UNIT Питание SUPPLY и масса цепь проверить Питание supply и масса цепь of ADAS управление UNIT. Refer " " ADAS управление UNIT: Диагностика PROCEDURE " ". Is the result? YES: заменить or заменить the failfunctioning parts. (ref-666028-S35328480822014102700000)(ref-665988-S10449771872014102700000)

Расшифровка кода ошибки (встроенный дисплей)	Имя диагностики неисправности	Условия обнаружения кода неисправности	Возможные причины
C1A03 (3)	VHCL скорость SE CIRC	Если сигнал скорости транспортного средства (скорость колеса) от исполнительного механизма и электрического блока (блока управления) АБС, а также сигнал датчика скорости CVT (сигнал вращения выходного вала) от блок управления трансмиссией (TCM) (блок управления трансмиссией), полученный блоком управления ADAS через связь CAN, являются противоречивыми,	Датчик скорости колеса Привод АБС и электроагрегат (блок управления) Датчик скорости автомобиля CVT (датчик выходной скорости) Блок управления блок управления трансмиссией (TCM) (блок управления трансмиссией) ADAS

ПримечаниеПри обнаружении расшифровка кода ошибки C1A03 вместе с расшифровка кода ошибки U1000 или C1A04 сначала выполните диагностику расшифровка кода ошибки U1000 или C1A04. Обратитесь к разделу " " БЛОК УПРАВЛЕНИЯ ADAS: расшифровка кода ошибки LOGIC " " для расшифровка кода ошибки U1000. Обратитесь к разделу " " расшифровка кода ошибки LOGIC " " для расшифровка кода ошибки C1A04. (ref-666028-S15088668072014102700000)(ref-666028-S19541206572014102700000)

ВЫПОЛНИТЕ ПРОЦЕДУРУ ПОДТВЕРЖДЕНИЯ расшифровка кода ошибки Запустите двигатель. Включите систему DCA. Управляйте транспортным средством с прерывистой скоростью 30 км / ч (19 миль / ч) или более. ВНИМАНИЕ: Всегда управляйте безопасно. Остановите транспортное средство. Выполните все чтение расшифровка кода ошибки с помощью CONSULT. Проверьте, не обнаружен ли C1A03 как текущий сбой в результате самодиагностики ICC / ADAS. Если xtag1 не обнаружен, обратитесь к текущей неисправности? " Да: Обратитесь к процедуре диагностики ". C1A03 (ref-666028-S39253094772014102700000)(ref-665945-S42622371132014102700000)

Проверить SELF-Диагностика RESULTS Проверьте, обнаружен ли C1A04 или U1000, отличный от C1A03 в результатах самодиагностики ICC / ADAS. Обнаружен ли какой-либо расшифровка кода ошибки? ДА: Выполните диагностику на обнаруженном расшифровка кода ошибки и отремонтируйте или замените неисправные детали. См. " " Индекс расшифровка кода ошибки " ". НЕТ: GO TO 2. (ref-666028-S24498565042014102700000)
Проверить DATA контроль Запустите двигатель. Управляйте транспортным средством. Проверьте, что значение Vhcl SPD AT почти совпадает со значением Vhcl скорость SE в DATA контроль ICC / ADAS. ВНИМАНИЕ: Будьте осторожны со скоростью транспортного средства. Результат осмотра нормальный? ДА: Замените блок управления ADAS. См. " СНЯТИЕ И УСТАНОВКА " НЕТ: ПЕРЕЙДИТЕ К 3. (ref-665988-S10449771872014102700000)
Проверить блок управления трансмиссией (TCM) (блок управления трансмиссией) SELF-Диагностика RESULTS Perform All расшифровка кода ошибки Reading. проверить if any any расшифровка кода ошибки is обнаружено in Self Diagnostic Result of трансмиссия. Is any расшифровка кода ошибки обнаружено? YES: Выполните диагностику на обнаруженном расшифровка кода ошибки и отремонтируйте или замените неисправные детали. См. " " Индекс расшифровка кода ошибки ". NO: GO TO 4. (ref-665954-S25782710952014102700000)
Проверить ABS ACTUATOR и электрооборудование UNIT (управление UNIT) SELF-DIAGNOSTIC RESULTS Проверьте, обнаружен ли какой-либо расшифровка кода ошибки в Self Diagnostic Result of ABS. Обнаружен ли какой-либо расшифровка кода ошибки? ДА: Выполните диагностику на обнаруженном расшифровка кода ошибки и отремонтируйте или замените неисправные детали. См. " ИНДЕКС DDDDDTC ". НЕТ: Замените Замените блок управления AD. Обратитесь Замените Замените блок AD: Замените Замените блок управления ADAS. См " См ". См " " " " " " " " " " ДЕМОНТАЖ " " " " ДЕМОНТАЖ " ДЕМОНТАЖ " " ". (ref-665979-S35509699872014102700000)(ref-665988-S10449771872014102700000)

Расшифровка кода ошибки (встроенный дисплей)	Имя диагностики неисправности	Условия обнаружения кода неисправности	Возможные причины
C1A04 (4)	ABS/TCS/VDC CIRC	При возникновении неисправности в системе VDC / TCS / ABS	Привод и электроагрегат (блок управления) АБС

ПримечаниеЕсли расшифровка кода ошибки " C1A04 " обнаружен вместе с расшифровка кода ошибки " U1000 ", сначала диагностируйте расшифровка кода ошибки " U1000 ". См. " " ADAS управление UNIT: расшифровка кода ошибки LOGIC " ". (ref-666028-S15088668072014102700000)

Проверить SELF-DIAGNOSTICS RESULTS Perform " All расшифровка кода ошибки Reading " с CONSULT. проверить if the " U1000 " is обнаружено than " C1A04 " in " Self Diagnostic Result " of " ICC / ADAS ". Is " U1000 " обнаружено? YES: Perform the CAN communication система проверка. Ремонт или замена неисправных частей. См.: " ADAS управление UNIT: DGO 2: ". (ref-666028-S15088668072014102700000)
Проверить ABS ACTUATOR и ELECTRIC UNIT (управление UNIT) SELF-DIAGNOSTIC RESULTS Проверьте, обнаружен ли какой-либо расшифровка кода ошибки в " Self Diagnostic Result " " ABS ". Обнаружен ли какой-либо расшифровка кода ошибки? ДА: Выполните диагностику на обнаруженном расшифровка кода ошибки и отремонтируйте или замените неисправные детали. НЕТ: Замените блок управления ADAS. (ref-665979-S35509699872014102700000)(ref-665988-S10449771872014102700000)

Расшифровка кода ошибки (встроенный дисплей)	Имя диагностики неисправности	Условия обнаружения кода неисправности	Возможные причины
C1A05 (5)	Тормоз SW/STOP L SW	Несоответствие между сигналом включения стоп-сигнала и сигналом включения тормоза ICC, полученным от блок управления двигателем, и сигналом включения стоп-сигнала, полученным от исполнительного механизма и электрического блока (блока управления) ABS, продолжается в течение 10 секунд или более при скоростях транспортного средства приблизительно 40 км / ч или более	Цепь выключателя стоп-сигнала Цепь выключателя тормоза ICC Выключатель стоп-сигнала Выключатель тормоза ICC Неправильная установка выключателя стоп-сигнала Неправильная установка выключателя тормоза ICC Привод HPCM ABS и электрический блок (блок управления)

ПримечаниеПри обнаружении расшифровка кода ошибки C1A05 вместе с расшифровка кода ошибки U1000 сначала выполните диагностику расшифровка кода ошибки U1000. Обратитесь к разделу " " ADAS управление UNIT: расшифровка кода ошибки LOGIC " ". (ref-666028-S15088668072014102700000)

Информация по монтажным схемам приведена в разделе " электросхема ". (ref-666028-S17019842962014102700000)

ПРОВЕРИТЬ РЕЗУЛЬТАТЫ САМОДИАГНОСТИКИ Выполнить все чтение расшифровка кода ошибки с помощью CONSULT. Проверить, не обнаружен ли U1000, отличный от C1A05 в результате самодиагностики ICC / ADAS. Обнаружен ли " U1000 "? ДА: Выполнить проверку системы связи CAN. Отремонтировать или заменить неисправные детали. Обратитесь к " " ADAS управление UNIT: расшифровка кода ошибки LOGIC " ". НЕТ: Перейти к 2. (ref-666028-S15088668072014102700000)
Проверить STOP лампа выключатель и ICC тормоз выключатель Проверьте, нормально ли работают СТОП-СИГНАЛЫ Sw и тормоз Sw в МОНИТОРЕ ДАННЫХ ICC / ADAS. Нормальный ли результат проверки? ДА: ПЕРЕЙТИ К 3. NO-1: При сбое в работе тормоз Sw: ПЕРЕЙТИ К 4. NO-2: При сбое в работе СТОП-сигнала Ssw: ПЕРЕЙТИ к 9.
Проверить STOP лампа выключатель Проверьте, что STOP лампа Sw работает нормально в DATA контроль of ABS. Нормальный ли результат проверки? ДА: ПЕРЕЙТИ К 14. НЕТ: ПЕРЕЙТИ К 9.
ПРОВЕРКА УСТАНОВКИ ТОРМОЗНОГО ПЕРЕКЛЮЧАТЕЛЯ ICC Выключите выключатель зажигания. Проверьте правильность установки тормозного переключателя ICC. См. раздел " " ОСНОВНОЙ ОСМОТР " ". Результат осмотра нормальный? ДА: ПЕРЕЙТИ К 5. НЕТ: отрегулировать установку тормозного переключателя ICC. См. раздел " " РЕГУЛИРОВКА " ". (ref-665980-S36574713472014102700000)(ref-665980-S34857796792014102700000)
ICC тормоз выключатель проверка (ПРОВЕРКА ТОРМОЗНОГО ПЕРЕКЛЮЧАТЕЛЯ ICC) Отсоедините разъем тормозного переключателя ICC. Проверьте тормозной переключатель ICC. См. " " ПРОВЕРКА КОМПОНЕНТОВ (ТОРМОЗНОЙ ПЕРЕКЛЮЧАТЕЛЬ ICC) " ". Результат проверки в норме? ДА: ПЕРЕЙТИ К 6. НЕТ: Заменить тормозной переключатель ICC. См. " " " РАЗНЕСЕННЫЙ ВИД " ". (ref-666028-S40552090672014102700000)(ref-665980-S38365299212014102700000)
Проверить ICC тормоз выключатель Питание SUPPLY цепь Включите выключатель зажигания. Проверьте напряжение между разъемом жгута тормозного переключателя ICC и землей. Клеммы Напряжение (приблизительно) (+) (-) тормозного переключателя ICC Масса Разъем E72 1 Напряжение аккумулятора Результат проверки нормальный? ДА: ПЕРЕЙТИ К 7. НЕТ: Отремонтируйте жгуты или разъемы.
ПРОВЕРИТЬ ЖГУТ МЕЖДУ ICC ТОРМОЗНЫМ ПЕРЕКЛЮЧАТЕЛЕМ И HPCM ВЫКЛЮЧИТЬ ВЫКЛЮЧАТЕЛЬ ЗАЖИГАНИЯ Отсоединить разъем HPCM. Проверить целостность между разъемом жгута ICC тормозного переключателя и разъемом жгута HPCM. Тормозной переключатель ICC Клеммный разъем Клемма E72 2 100 Да Проверить целостность между разъемом жгута ICC тормозного переключателя и землей. ICC тормозной переключатель Заземляет Ремонт клеммы Xttag2 Нет есть Результат осмотра: нормально? E130 E72
ВЫПОЛНИТЕ САМОДИАГНОСТИКУ HPCM Подключите все разъемы снова, если разъемы отсоединены. Включите выключатель зажигания. Выполните все чтение расшифровка кода ошибки. Проверьте, не обнаружен ли какой-либо расшифровка кода ошибки в результате самодиагностики Ev / HEV. См. " " Индекс расшифровка кода ошибки " ". Обнаружен ли какой-либо расшифровка кода ошибки? ДА: Отремонтируйте или замените неисправные детали, идентифицированные по результату самодиагностики. НЕТ: Замените ADTC на блок управления. (ref-665949-S24240529272014102700000)(ref-665988-S10449771872014102700000)
ПРОВЕРКА УСТАНОВКИ ВЫКЛЮЧАТЕЛЯ СТОП-СИГНАЛА Выключите выключатель зажигания. Проверьте правильность установки выключателя стоп-сигнала. См. раздел " " ОСНОВНОЙ ОСМОТР " ". Результат осмотра в норме? ДА: ПЕРЕЙТИ К 10. НЕТ: отрегулировать установку выключателя стоп-сигнала. См. раздел " " РЕГУЛИРОВКА " ". (ref-665980-S36574713472014102700000)(ref-665980-S34857796792014102700000)
ПРОВЕРКА ВЫКЛЮЧАТЕЛЯ СТОП-СИГНАЛА Отсоедините разъем выключателя стоп-сигнала. Проверьте выключатель стоп-сигнала. Обратитесь к разделу " " ПРОВЕРКА КОМПОНЕНТОВ (ВЫКЛЮЧАТЕЛЬ СТОП-СИГНАЛА) " ". Результат проверки в норме? ДА: ПЕРЕЙТИ К 11. НЕТ: заменить выключатель стоп-сигнала. Обратитесь к разделу " " РАЗНЕСЕННЫЙ ВИД " ". (ref-666028-S06278475682014102700000)(ref-665980-S38365299212014102700000)
Проверить STOP лампа выключатель Питание SUPPLY цепь Включите выключатель зажигания. Проверьте напряжение между разъемом жгута выключателя стоп-сигнала и землей. Клеммы Напряжение (приблизительно) (+) (-) Выключатель стоп-сигнала Заземляющий разъем Клемма E38 1 Напряжение аккумуляторной батареи 3 Является ли результат проверки нормальным? ДА: ПЕРЕЙТИ К 12. НЕТ: Отремонтируйте жгуты или разъемы.
ПРОВЕРЬТЕ ЖГУТ МЕЖДУ ВЫКЛЮЧАТЕЛЕМ СТОП-СИГНАЛА И HPCM Выключите выключатель зажигания Отсоедините HPCM, блок управления двигателем, заднюю комбинированную лампу и разъемы стоп-сигнала высокого монтажа. Проверьте целостность между разъемом жгута выключателя стоп-сигнала и разъемом жгута HPCM. Выключатель стоп-сигнала HPCM Клемма Клемма Клемма E38 2 E130 99 да Проверьте целостность между разъемом жгута выключателя стоп-сигнала и землей. E38
ПРОВЕРИТЬ ЖГУТ МЕЖДУ ВЫКЛЮЧАТЕЛЕМ СТОП-СИГНАЛА И ИСПОЛНИТЕЛЬНЫМ МЕХАНИЗМОМ И ЭЛЕКТРИЧЕСКИМ БЛОКОМ АБС. Отсоединить исполнительный механизм АБС и разъем электрического блока (блока управления). Проверить целостность соединения между соединителем жгута выключателя стоп-сигнала и исполнительным механизмом АБС и разъемом электрического блока (блока управления). Выключатель стоп-сигнала Исполнительный механизм АБС и электрическим блоком (блоком управления). E38 E125 E38
ВЫПОЛНИТЕ САМОДИАГНОСТИКУ HPCM Подключите все разъемы снова, если разъемы отсоединены. Включите выключатель зажигания. Выполните все чтение расшифровка кода ошибки. Проверьте, не обнаружен ли какой-либо расшифровка кода ошибки в результате самодиагностики Ev / HEV. См. " " ИНДЕКС расшифровка кода ошибки " ". Обнаружен ли какой-либо расшифровка кода ошибки? ДА: Отремонтируйте или замените неисправные детали, идентифицированные по результату самодиагностики. НЕТ: Перейдите к 15. (ref-665949-S24240529272014102700000)
ПРОВЕДИТЕ САМОДИАГНОСТИКУ ПРИВОДА АБС И ЭЛЕКТРОАГРЕГАТА (БЛОКА УПРАВЛЕНИЯ) Проверьте, не обнаружен ли в результате самодиагностики АБС какой-либо Дтц. См. " " ИНДЕКС Дтц " ". Обнаружен ли какой-либо Дтц? ДА: Отремонтируйте или замените неисправные детали, выявленные по результату самодиагностики. НЕТ: Замените блок управления ADAS. См. " " " ДЕМОНТАЖ И И МОНТАЖ ". (ref-665979-S35509699872014102700000)(ref-665988-S10449771872014102700000)

Как проверить компоненты (тормозной переключатель ICC)

Проверить ICC тормоз выключатель Проверить целостность между клеммами тормозного переключателя ICC. Состояние клемм Непрерывность 1 2 При нажатой педали тормоза Нет При отпущенной педали тормоза Да Нормально ли результат проверки? ДА: Конец проверки. НЕТ: Заменить тормозной переключатель ICC. См. " " РАЗНЕСЕННЫЙ ВИД " ". (ref-665980-S38365299212014102700000)

Как проверить компоненты (выключатель стоп-сигнала)

Проверить STOP лампа выключатель проверить for continuity between stop лампа выключатель terminals. клемма Condition Continuity 1 2 При нажатой педали тормоза Да При отпущенной педали тормоза Нет При отпущенной педали тормоза Да При отпущенной педали тормоза Нет Результат проверки нормальный? ДА: проверка End. NO: заменить stop лампа выключатель. Обратитесь к разделу " " " РАЗНЕСЕННЫЙ ВИД ". (ref-665980-S38365299212014102700000)

Расшифровка кода ошибки (встроенный дисплей)	Имя диагностики неисправности	Условия обнаружения кода неисправности	Возможные причины
C1A06 (6)	ОПЕРАЦИЯ ЦИРКУЛЯЦИЯ ПО	Любое переключение рулевого переключателя ICC определяется как " ВКЛ " непрерывно в течение 60 секунд. Оценка состояния ВКЛ / ВЫКЛ ICC различается между HPCM и блоком управления ADAS, и состояние продолжается в течение 2 секунд или более	ICC схема рулевого переключателя ICC рулевой переключатель HPCM

ПримечаниеЕсли расшифровка кода ошибки " C1A06 " обнаружен вместе с расшифровка кода ошибки " U1000 ", сначала диагностируйте расшифровка кода ошибки " U1000 ". См. " " ADAS управление UNIT: расшифровка кода ошибки LOGIC " ". (ref-666028-S15088668072014102700000)

Информацию по монтажным схемам см. в разделе электросхемы

ВЫПОЛНЕНИЕ ПРОЦЕДУРЫ ПОДТВЕРЖДЕНИЯ расшифровка кода ошибки Запустите двигатель. Подождите около 5 минут после включения системы. Выполните " All расшифровка кода ошибки Reading " с помощью CONSULT. Проверьте, не обнаружен ли " C1A06 " как текущий сбой в " Self Diagnostic Result " " ICC / ADAS ". Обнаружен ли " C1A06 " как текущий сбой? ДА: Обратитесь к разделу " ПРОЦЕДУРА ДИАГНОСТИКИ . НЕТ: (ref-665945-S42622371132014102700000)

Проверить SELF-Диагностика RESULTS проверить if " U1000 " is обнаружено exceeding than " C1A06 " in " Self Diagnostic Result " of " ICC / ADAS ". Is " U1000 " обнаружено? YES: Perform the CAN communication система проверка. Repair or заменить of the неисправность parts. refore refer refer refer refer refer refer refer sepepepepepepepeper the " " ADFER refer refer refer refore the " " " ADFFFFER per per per per per per per purper purcer per per purpurpurper purpurpurpurpurpurpurpurpurpurpurpurper purpurpurp (ref-666028-S15088668072014102700000)
Проверить ICC рулевое управление выключатель Выключите выключатель зажигания. Отсоедините разъем переключателя ICC. Проверьте переключатель ICC. Обратитесь к разделу " " ПРОВЕРКА КОМПОНЕНТОВ " ". Результат проверки в норме? ДА: ПЕРЕЙТИ К 3. НЕТ: Замените переключатель ICC. (ref-666028-S02996772162014102700000)
ПРОВЕРЬТЕ ЖГУТ МЕЖДУ СПИРАЛЬНЫМ КАБЕЛЕМ И HPCM Отсоедините разъем HPCM. Проверьте целостность цепи между разъемом жгута спирального кабеля и разъемом жгута HPCM. Спиральный кабель Разъем непрерывности HPCM Клеммный разъем M30 25 E130 94 да 32 95 Проверьте целостность цепи между разъемом жгута спирального кабеля и землей. Клемма непрерывности массы спирального кабеля M305 № 32 Результат проверки нормальный? да: Перейти к 4.
ПРОВЕРКА СПИРАЛЬНОГО КАБЕЛЯ Проверка непрерывности между клеммами спирального кабеля. Клемма непрерывности спирального кабеля 13 25 Да 16 32 Нормальный ли результат проверки? ДА: ПЕРЕЙТИ К 5. НЕТ: Заменить спиральный кабель.
ВЫПОЛНИТЕ САМОДИАГНОСТИКУ РКВД Подключите разъемы рулевого переключателя ICC и разъем РКВД. Включите выключатель зажигания. Выполните " All расшифровка кода ошибки Reading ". Проверьте, обнаружен ли какой-либо расшифровка кода ошибки в " Self Diagnostic Result " " двигатель ". Is any расшифровка кода ошибки обнаружено? YES: Выполните самодиагностику на обнаруженном расшифровка кода ошибки и устраните или замените неисправные детали. Обратитесь к указателю " расшифровка кода ошибки ". (ref-665949-S24240529272014102700000)(ref-665988-S10449771872014102700000)

Схема №630

Рис. 630: Проверка компонентов. Infiniti QX60 I

Проверить ICC рулевое управление выключатель проверить resistance between ICC рулевое управление выключатель terminals. клемма выключатель Resistance [ohms] 13 16 При нажатии на ГЛАВНЫЙ переключатель Приблизительно 0 При нажатии на динамический переключатель помощи водителю Приблизительно 267 При нажатии на переключатель отмена Приблизительно 615 При нажатии на переключатель DISTANCE Приблизительно 1090 При нажатии на переключатель SET / COAST Приблизительно 1805 При нажатии на переключатель RESRESUMUMUME 2985 При нажатии на не нажатых переключателях Осмотр: 5415 При нет При: При нет При нет При: При

Расшифровка кода ошибки (встроенный дисплей)	Имя диагностики неисправности	Условия обнаружения кода неисправности	Возможные причины
C1A12 (12)	СМЕЩЕНИЕ ЛАЗЕРНОГО ЛУЧА	РЛС датчика ICC находится вне точки прицеливания	РЛС находится вне точки прицеливания

Проверить ICC датчик SELF-DIAGNOSTICS RESULTS Perform " All расшифровка кода ошибки Reading " с CONSULT. проверить if the " C1A12 " is обнаружено as the current отказ in " Self Diagnostic Result " of " LASER / RADAR ". Is " XTAGXTTAGX1 " обнаружено? YES: YES: RE: RE(ДА: Обратитесь К К: НЕТ: НЕТ: ПЕРЕЙТИ К К К 2). C1A12 (ref-665992-S28106804052014102700000)
Проверить ADAS управление SELF-Диагностика RESULTS (ПРОВЕРКА РЕЗУЛЬТАТОВ САМОДИАГНОСТИКИ УПРАВЛЕНИЯ ADAS) Проверьте, обнаружен ли " C1A12 " как текущий сбой в " Self Diagnostic Result " " ICC / ADAS ". Обнаружен ли " C1A12 "? ДА: Замените блок управления ADAS. Обратитесь к разделу " СНЯТИЕ И УСТАНОВКА ". НЕТ: Конец осмотра (ref-665988-S10449771872014102700000)

Расшифровка кода ошибки (встроенный дисплей)	Имя диагностики неисправности	Условия обнаружения кода неисправности	Возможные причины
C1A13 (13)	СТОП-СИГНАЛ RLY FIX	Неактивное состояние стоп-сигнала продолжается в течение 0,3 секунды или более, несмотря на выдачу сигнала управления ICC-датчиком ICC-реле удержания тормоза Стоп-сигнал остается включенным в течение 60 секунд или более при следующих условиях: Движение со скоростью 40 км / ч или более Нет сигнала управления стоп-сигналом от ICC-датчика Нет работы тормоза	Цепь включения стоп-сигнала Цепь включения тормоза ICC Цепь реле удержания тормоза ICC Переключатель стоп-сигнала ICC Реле удержания тормоза ICC Неправильная установка переключателя стоп-сигнала Неправильная установка тормозного переключателя ICC Привод HPCM ABS и электрический блок (блок управления)

ПримечаниеПри обнаружении расшифровка кода ошибки C1A13 вместе с расшифровка кода ошибки U1000 сначала выполните диагностику расшифровка кода ошибки U1000. Обратитесь к разделу " " ADAS управление UNIT: расшифровка кода ошибки LOGIC " ". (ref-666028-S15088668072014102700000)

ВЫПОЛНИТЕ ПРОЦЕДУРУ ПОДТВЕРЖДЕНИЯ расшифровка кода ошибки (1) Запустите двигатель. Выполните активный тест STOP лампа с CONSULT. Выполните все чтение расшифровка кода ошибки. Проверьте, не обнаружен ли C1A13 как текущий сбой в результате самодиагностики ICC / ADAS. C1A13 обнаружен как текущий сбой? ДА: Обратитесь к разделу " ПРОЦЕДУРА ДИАГНОСТИКИ ". НЕТ: ПЕРЕЙДИТЕ К 2. (ref-666028-S15020945012014102700000)
ВЫПОЛНИТЕ ПРОЦЕДУРУ ПОДТВЕРЖДЕНИЯ расшифровка кода ошибки (2) Периодически управляйте автомобилем со скоростью 40 км / ч (25 миль / ч) или более в течение приблизительно 60 секунд или более без нажатой педали тормоза. ВНИМАНИЕ: Всегда управляйте безопасно. ПРИМЕЧАНИЕ: Если это выходит за рамки вышеуказанного условия, повторите шаг 1. Выполните все чтение расшифровка кода ошибки. Проверьте, не обнаружен ли C1A13 в качестве текущей неисправности в результате самодиагностики ICC / ADAS Ссылка на ". Текущая функция ": C1A13 не обнаружена ". (ref-666028-S15020945012014102700000)(ref-665945-S42622371132014102700000)

Информация по монтажным схемам приведена в разделе " электросхема ". (ref-666028-S17019842962014102700000)

ПРОВЕРКА РЕЗУЛЬТАТОВ САМОДИАГНОСТИКИ Проверьте, не обнаружено ли в результате самодиагностики ICC / ADAS значение U1000, отличное от C1A13. Обнаружено ли значение U1000? ДА: Выполните проверку системы связи CAN. Отремонтируйте или замените неисправные детали. Обратитесь к разделу " " БЛОК УПРАВЛЕНИЯ ADAS: ЛОГИКА расшифровка кода ошибки " ". НЕТ: ПЕРЕЙДИТЕ К разделу 2. (ref-666028-S15088668072014102700000)
Проверить STOP лампа выключатель проверить that STOP лампа Sw operate normal in DATA контроль of ICC / ADAS. Is the проверка result normal? YES: GO TO 10. NO: GO TO 3.
ПРОВЕРКА УСТАНОВКИ ВЫКЛЮЧАТЕЛЯ СТОП-СИГНАЛА Выключите выключатель зажигания. Проверьте правильность установки выключателя стоп-сигнала. См. " " ОСНОВНОЙ ОСМОТР " ". Результат осмотра нормальный? ДА: ПЕРЕЙТИ К 4. НЕТ: Отрегулируйте установку выключателя стоп-сигнала. См. " " РЕГУЛИРОВКА " ". (ref-665980-S36574713472014102700000)(ref-665980-S34857796792014102700000)
Проверить STOP лампа выключатель (ПРОВЕРЬ ВЫКЛЮЧАТЕЛЬ СТОП-СИГНАЛА) Отсоедините разъем выключателя стоп-сигнала. Проверьте выключатель стоп-сигнала. См. " " ПРОВЕРКА КОМПОНЕНТОВ (ВЫКЛЮЧАТЕЛЬ СТОП-СИГНАЛА) " ". Результат проверки нормальный? ДА: ПЕРЕЙТИ К 5. НЕТ: Замените выключатель стоп-сигнала. См. " " РАЗНЕСЕННЫЙ ВИД " ". (ref-666028-S06278475682014102700000)(ref-665980-S38365299212014102700000)
ПРОВЕРКА СТОП-СИГНАЛА НА ПОДСВЕТ Выключите выключатель зажигания. Снимите реле удержания тормоза ICC. Проверьте, что стоп-сигнал горит, нажав на педаль тормоза, чтобы включить стоп-сигнал. Результат проверки нормальный? ДА: ПЕРЕЙТИ К 6. НЕТ: Проверьте цепь стоп-сигнала, а также отремонтируйте или замените неисправные детали.
ПРОВЕРЬТЕ ЖГУТ МЕЖДУ ВЫКЛЮЧАТЕЛЕМ СТОП-СИГНАЛА И HPCM Выключите выключатель зажигания. Отсоедините выключатель стоп-сигнала, блок управления двигателем, HPCM, заднюю комбинированную лампу и разъемы стоп-сигнала высокого уровня. Проверьте целостность между разъемом жгута выключателя стоп-сигнала и разъемом жгута HPCM. Выключатель стоп-сигнала HPCM Continuity разъём Клеммный разъем E38 2 xtagxtnessies 1 99 да Проверка целостности между разъемом жгута и заземляющим контактом. E130 E38
Проверить ICC тормоз Удержание реле цепь Disconnect блок управления двигателем, задний combination лампа, и высокий-mounted stop лампа разъёмы. Проверьте, что стоп-сигнал не загорается, когда педаль тормоза не нажата. Результат проверки нормальный? ДА: ПЕРЕЙТИ К 9. НЕТ: ПЕРЕЙТИ К 8.
Проверить ICC тормоз Удержание реле Удалить ICC тормозное реле. Проверить ICC тормозное реле. См. раздел " " ПРОВЕРКА КОМПОНЕНТОВ " ". Результат проверки в норме? ДА: ПЕРЕЙТИ К 9. НЕТ: Заменить ICC тормозное реле. См. раздел " " КОМПОНОВКА КЛЕММ " ". (ref-666028-S20779308122014102700000)(ref-665947-S18532381002014102700000)
ВЫПОЛНИТЕ САМОДИАГНОСТИКУ HPCM Подключите все разъемы снова, если разъемы отсоединены. Включите выключатель зажигания. Выполните все чтение расшифровка кода ошибки. Проверьте, не обнаружен ли какой-либо расшифровка кода ошибки в результате самодиагностики Ev / HEV. Обратитесь к " " расшифровка кода ошибки оглавление " ". Обнаружен ли какой-либо расшифровка кода ошибки? ДА: Отремонтируйте или замените неисправные детали, идентифицированные по результату самодиагностики. НЕТ: Замените ADTC к блоку управления AD. (ref-665949-S24240529272014102700000)(ref-665988-S10449771872014102700000)
Проверить ICC тормоз Удержание реле Питание SUPPLY цепь Выключите выключатель зажигания. Снимите реле удержания тормоза ICC. См. " " РАСПОЛОЖЕНИЕ КЛЕММ " ". Проверьте напряжение между разъемом жгута реле удержания тормоза ICC и землей. Напряжение на клеммах (Приблизительно) (+) (-) ICC Реле удержания тормоза Заземляющий разъем Клемма E75 2 Напряжение батареи Является результатом проверки? ДА: ПЕРЕЙТИ к 11. НЕТ: Ремонт или Замена цепи питания IC. (ref-665947-S18532381002014102700000)
ПРОВЕРИТЬ ЖГУТ МЕЖДУ И ICC РЕЛЕ УДЕРЖАНИЯ ТОРМОЗА И БЛОК УПРАВЛЕНИЯ ADAS Отсоединить разъемы блока управления ADAS. Проверить целостность между разъемом жгута реле удержания тормоза ICC и разъемом жгута блока управления ADAS. ICC реле удержания тормоза ADAS Клемма непрерывности Клемма Клемма E75 1 B104 5 да Проверить целостность между разъемом жгута блока управления ADAS и землей. ICC тормозное реле массы X1 нет Клеммный соединитель клеммный? E75
Проверить ADAS управление UNIT STANDARD напряжение Подключите все разъемы еще раз, если разъемы разъединены. Включите выключатель зажигания. Выполните yes STOP лампа on активно проверка of ICC / ADAS ", а затем проверьте напряжение между разъемом жгута ADAS управление unit и землей. Напряжение состояния клеммы (приблизительно) (+) (-) ADAS управление unit Земля активно проверка Item STAMP разъём Terminement refer Xttag0 off batterm Oatterm Oon v O. B104 (ref-665988-S10449771872014102700000)
Проверить ICC тормоз Удержание реле Питание SUPPLY цепь Поверните выключатель зажигания в положение OFF. Проверьте напряжение между разъемом жгута реле тормозного удержания ICC и землей. Напряжение на клеммах (Приблизительно) (+) (-) Реле тормозного удержания ICC Масса Разъем E75 5 Напряжение аккумулятора Результат проверки нормальный? ДА: ПЕРЕЙТИ К 14. НЕТ: Отремонтировать или заменить схему питания реле тормозного удержания ICIC.
ПРОВЕРЬТЕ ЖГУТ МЕЖДУ ICC тормоз Удержание реле И HPCM Разъедините разъемы блок управления двигателем, HPCM, заднюю комбинированную лампу или разъемы лампы стоп-сигнала высокого уровня и удалите ICC тормозное реле 15. Проверьте целостность между разъемом жгута ICC тормозного реле и разъемом жгута HPCM. ICC тормозное реле Разъем непрерывности Разъем E75 3 E130 да Проверьте целостность между разъемом IC3. E75
Проверить ICC тормоз Удержание реле Удалить ICC тормозное реле. Проверить ICC тормозное реле. См. раздел " " ПРОВЕРКА КОМПОНЕНТОВ " ". Результат проверки в норме? ДА: ПЕРЕЙТИ К 16. НЕТ: Заменить ICC тормозное реле. См. раздел " " КОМПОНОВКА КЛЕММ " ". (ref-666028-S20779308122014102700000)(ref-665947-S18532381002014102700000)
Проверить STOP лампа выключатель Проверьте, что STOP лампа Sw работает нормально в DATA контроль of ABS. Нормальный ли результат проверки? ДА: ПЕРЕЙТИ К 21. НЕТ: ПЕРЕЙТИ К 17.
Проверить STOP лампа выключатель установка (ПРОВЕРКА УСТАНОВКИ ВЫКЛЮЧАТЕЛЯ СТОП-СИГНАЛА) Выключение зажигания. Проверьте правильность установки выключателя стоп-сигнала. См. " " ОСНОВНОЙ ОСМОТР " ". Результат осмотра нормальный? ДА: ПЕРЕЙТИ К 18. НЕТ: Отрегулируйте установку выключателя стоп-сигнала. См. " " РЕГУЛИРОВКА " ". (ref-665980-S36574713472014102700000)(ref-665980-S34857796792014102700000)
Проверить STOP лампа выключатель (ПРОВЕРЬ ВЫКЛЮЧАТЕЛЬ СТОП-СИГНАЛА) Отсоедините разъем выключателя стоп-сигнала. Проверьте выключатель стоп-сигнала. Обратитесь к разделу " " ПРОВЕРКА КОМПОНЕНТОВ (ВЫКЛЮЧАТЕЛЬ СТОП-СИГНАЛА) " ". Результат проверки в норме? ДА: ПЕРЕЙТИ К 19. НЕТ: Замените выключатель стоп-сигнала. Обратитесь к разделу " " РАЗНЕСЕННЫЙ ВИД " ". (ref-666028-S06278475682014102700000)(ref-665980-S38365299212014102700000)
Проверить STOP лампа выключатель Питание SUPPLY цепь Подключите разъем выключателя стоп-сигнала. Проверьте напряжение между разъемом жгута выключателя стоп-сигнала и землей. Напряжение на клеммах (приблизительно) (+) (-) Выключатель стоп-сигнала Заземляющий разъем Клемма E38 3 Напряжение аккумулятора Результат проверки нормальный? ДА: ПЕРЕЙТИ К 20. НЕТ: Отремонтировать или заменить цепь питания выключателя стоп-сигнала.
ПРОВЕРЬТЕ ЖГУТ МЕЖДУ ВЫКЛЮЧАТЕЛЕМ СТОП-СИГНАЛА И СОЕДИНИТЕЛЯМИ ПРИВОДА И ЭЛЕКТРИЧЕСКОГО БЛОКА АБС. 21 Да ВЫКЛЮЧИТЕ ВЫКЛЮЧАТЕЛЬ ЗАЖИГАНИЯ. Отсоедините выключатель стоп-сигнала, привод АБС и соединители массы? Проверьте целостность цепи между соединителем жгута выключателя стоп-сигнала и соединителем жгута привода АБС и электрическим блоком (блоком управления). Выключатель стоп-сигнала Привод АБС и электрическим блоком (блоком управления) Разъем целостности Цепь зажима Клемма Xtxtag0 4 xtag1 да да Проверить целостность цепи E38 E125 E38
ВЫПОЛНИТЕ САМОДИАГНОСТИКУ HPCM Подключите все разъемы снова, если разъемы отсоединены. Включите выключатель зажигания. Выполните все чтение расшифровка кода ошибки. Проверьте, не обнаружен ли какой-либо расшифровка кода ошибки в результате самодиагностики Ev / HEV. См. " " ИНДЕКС расшифровка кода ошибки " ". Обнаружен ли какой-либо расшифровка кода ошибки? ДА: Отремонтируйте или замените неисправные детали, идентифицированные по результату самодиагностики. НЕТ: Перейдите к 22. (ref-665949-S24240529272014102700000)
ВЫПОЛНИТЕ САМОДИАГНОСТИКУ ПРИВОДА АБС И ЭЛЕКТРИЧЕСКОГО БЛОКА (БЛОКА УПРАВЛЕНИЯ) Подключите все разъемы снова, если разъемы разъединены. Включите выключатель зажигания. Выполните все чтение расшифровка кода ошибки. Проверьте, не обнаружен ли какой-либо расшифровка кода ошибки в результате самодиагностики ABS. Обратитесь к " " ИНДЕКСУ расшифровка кода ошибки " ". Обнаружен ли какой-либо расшифровка кода ошибки? Да: Отремонтируйте или замените неисправные части, идентифицированные по результату самодиагностики. (ref-665979-S35509699872014102700000)(ref-665988-S10449771872014102700000)

Схема №631

Рис. 631: Проверка компонентов. Infiniti QX60 I

Проверить ICC тормоз Удержание реле Подать напряжение аккумуляторной батареи на клеммы 1 и 2 реле удержания ICC тормозов, а затем проверить целостность при следующих условиях Состояние клеммы Непрерывность 3 5 При подаче напряжения аккумуляторной батареи Да Когда напряжение аккумуляторной батареи не подается Нет Нормален ли результат проверки? ДА: Конец проверки. НЕТ: Заменить реле удержания ICC тормозов. См. " " УСТРОЙСТВО КЛЕММ " ". (ref-665947-S18532381002014102700000)

Расшифровка кода ошибки (встроенный дисплей)	Имя диагностики неисправности	Условия обнаружения кода неисправности	Возможные причины
C1A15 (15)	ПОЛОЖЕНИЕ ЗУБЧАТОЙ ПЕРЕДАЧИ	Рассогласование между текущим сигналом положения передачи, переданным от блок управления трансмиссией (TCM) (блок управления трансмиссией) по CAN-связи, и положением передачи, рассчитанным блоком управления ADAS, продолжается в течение приблизительно 11 минут или более.	Датчик входной скорости Датчик скорости автомобиля CVT (датчик выходной скорости) блок управления трансмиссией (TCM) (блок управления трансмиссией)

ПримечаниеПри обнаружении расшифровка кода ошибки " C1A15 " вместе с расшифровка кода ошибки " U1000 ", " C1A03 " или " C1A04 ", сначала выполните диагностику расшифровка кода ошибки " U1000 ", " C1A03 " или " C1A04 ". Обратитесь к " " ADAS управление UNIT: расшифровка кода ошибки LOGIC " " для расшифровка кода ошибки " XTAG7 " см. " расшифровка кода ошибки " logic ". U1000 C1A03 C1A04 (ref-666028-S15088668072014102700000)(ref-666028-S23964124752014102700000)(ref-666028-S19541206572014102700000)

ВЫПОЛНИТЕ ПРОЦЕДУРУ ПОДТВЕРЖДЕНИЯ расшифровка кода ошибки Запустите двигатель. Включите систему DCA. Управляйте транспортным средством со скоростью 10 км / ч (6 миль / ч) или быстрее в течение приблизительно 15 минут или более. ВНИМАНИЕ: Всегда управляйте безопасно. Остановите транспортное средство. Выполните " Все чтения расшифровка кода ошибки " с помощью CONSULT. Проверьте, если " C1A15 " обнаружен как текущая неисправность в " Результат самодиагностики " ICC / ADAS " обнаружена " Неисправность ". XAG1: Текущая AG1 ". C1A15 (ref-666028-S16194283512014102700000)(ref-665945-S42622371132014102700000)

Проверить SELF-DIAGNOSTICS RESULTS проверить if " C1A03 ", " C1A04 ", or " U1000 " is обнаружено other than " C1A15 " in " Self Diagnostic Result " of " ICC / ADAS ". Is any расшифровка кода ошибки обнаружено? ДА: Выполните диагностику на обнаруженном расшифровка кода ошибки и отремонтируйте или замените неисправные детали. Обратитесь к " ADAS управление UNUNIT: DAT: D2 ". (ref-666028-S15088668072014102700000)
ПРОВЕРЬТЕ СИГНАЛ СКОРОСТИ ТРАНСПОРТНОГО СРЕДСТВА Проверьте, что " Vhcl скорость SE " работает нормально в " DATA контроль " " ICC / ADAS ". ВНИМАНИЕ: Будьте осторожны со скоростью транспортного средства. Результат осмотра нормальный? ДА: ПЕРЕЙТИ К 3. НЕТ: ПЕРЕЙТИ К 7.
Проверить передача положение Проверьте, что " передача " работает нормально в " DATA контроль " " ICC / ADAS ". ВНИМАНИЕ: Будьте осторожны со скоростью транспортного средства. Результат осмотра нормальный? ДА: ПЕРЕЙТИ К 5. НЕТ: ПЕРЕЙТИ К 4.
Проверить передача положение сигнал (ПРОВЕРЬ СИГНАЛ ПОЛОЖЕНИЯ ШЕСТЕРНИ) Проверьте, нормально ли работает " диапазон " (ДИАПАЗОН) в окне " DATA контроль " (МОНИТОР ДАННЫХ) окна " трансмиссия " (ПЕРЕДАЧА).
Проверить вход датчик скорости сигнал Проверьте, что " вход датчик скорости " нормально работает в окне " DATA контроль " окна " трансмиссия ". Результат проверки в норме? ДА: Замените блок управления ADAS. Обратитесь к разделу " ДЕМОНТАЖ И МОНТАЖ ". NO: ПЕРЕЙДИТЕ К 6. (ref-665988-S10449771872014102700000)
Проверить блок управления трансмиссией (TCM) (блок управления трансмиссией) SELF-Диагностика RESULTS Выполните " All расшифровка кода ошибки Reading ". Проверьте, не обнаружен ли какой-либо расшифровка кода ошибки в " Self Diagnostic Result " в " трансмиссия ". Обнаружен ли какой-либо расшифровка кода ошибки? ДА: Выполните диагностику на обнаруженном расшифровка кода ошибки и отремонтируйте или замените неисправные детали. НЕТ: Замените блок управления ADAS. (ref-665954-S25782710952014102700000)(ref-665988-S10449771872014102700000)
Проверить ABS ACTUATOR и ELECTRIC UNIT (управление UNIT) SELF-Диагностика RESULTS PERFORM PERFORM " All расшифровка кода ошибки Reading ". проверить if any расшифровка кода ошибки is обнаружено in " Self Diagnostic Result " of " ABS ". Is обнаружено? ДА: Выполните диагностику на обнаруженном расшифровка кода ошибки и отремонтируйте или замените неисправные детали. См. См. (ref-665979-S35509699872014102700000)(ref-665988-S10449771872014102700000)

DTC	Имя диагностики неисправности	Условия обнаружения кода неисправности	Возможные причины
C1A16	РАДАР ЗАБЛОКИРОВАН	Попадание грязи или пятен на зону датчика ICC переднего бампера	Пятна или инородные материалы осаждаются Трещины или царапины существуют

ПримечаниеРасшифровка кода ошибки " C1A16 " может быть обнаружен при следующих условиях. (Объясните клиенту разницу между функцией обнаружения загрязнения и индикацией, когда неисправность обнаружена, и скажите им: " Это не неисправность ".) Когда загрязнение или посторонние материалы контактируют с областью датчика ICC переднего бампера. При движении во время снегопада или когда на области датчика ICC переднего бампера образуется иней. Когда область датчика ICC переднего бампера временно забита.

ВИЗУАЛЬНАЯ ПРОВЕРКА 1 Проверьте загрязнение и посторонние примеси на участке датчика ICC переднего бампера. Загрязнение или посторонние примеси соприкасаются? ДА: Протрите загрязнение и посторонние примеси на участке датчика ICC переднего бампера. НЕТ: ПЕРЕЙТИ К 2.
ВИЗУАЛЬНАЯ ПРОВЕРКА 2 Снимите передний бампер. См. " " СНЯТИЕ И УСТАНОВКА " ". Проверьте датчик ICC на наличие загрязнений и посторонних веществ. Загрязнение или попадание посторонних веществ? ДА: Сотрите загрязнения и посторонние вещества с датчика ICC. НЕТ: ПЕРЕЙДИТЕ К 3. (ref-665951-S03716786732014102700000)
ВИЗУАЛЬНАЯ ПРОВЕРКА 3 Проверьте датчик ICC на наличие трещин и царапин. Он найден? ДА: Замените датчик ICC. См. " " ДЕМОНТАЖ И УСТАНОВКА " ". НЕТ: ПЕРЕЙДИТЕ К 4. (ref-665992-S05091694072014102700000)
ИНТЕРВЬЮ Спросите, есть ли какие-либо следы загрязнения или инородных материалов, соприкасающихся с зоной датчика ICC переднего бампера. Спросите, была ли зона датчика ICC переднего бампера заморожена во время движения или транспортное средство двигалось в снегу. Спросите, была ли зона датчика ICC переднего бампера временно затуманена. (Стекло ветрового стекла также может иметь тенденцию к туману и т.д.) Наблюдаются ли какие-либо из вышеперечисленных условий? ДА: Объясните клиенту о разнице между функцией обнаружения загрязнения и индикацией, когда неисправность обнаружена, и замените датчик. (ref-665992-S05091694072014102700000)

Расшифровка кода ошибки (встроенный дисплей)	Имя диагностики неисправности	Условия обнаружения кода неисправности	Возможные причины
C1A17 (17)	ДАТЧИК ICC MALF	Если датчик ICC неисправен	Датчик ICC

ПримечаниеПри обнаружении расшифровка кода ошибки " C1A17 " вместе с расшифровка кода ошибки " U1000 " сначала выполните диагностику расшифровка кода ошибки " U1000 ". См. раздел " " ICC датчик: расшифровка кода ошибки LOGIC " ". (ref-665992-S25263406752014102700000)

Проверить ADAS управление UNIT SELF-Диагностика RESULTS Perform " All расшифровка кода ошибки Reading " с CONSULT. проверить if " U1000 " is обнаружено other than " C1A17 " in " Self Diagnostic Result " of " ICC / ADAS ". Is " U1000 " обнаружено? YES: Выполнить диагностику на обнаруженном расшифровка кода ошибки и отремонтировать или заменить неисправные части. (ref-666028-S22197474912014102700000)
Проверить ICC датчик SELF-DIAGNOSTICS RESULTS Проверьте, не обнаружен ли какой-либо расшифровка кода ошибки в " Self Diagnostic Result " в " LASER / RADAR ". Обнаружен ли какой-либо расшифровка кода ошибки? ДА: Выполните диагностику на обнаруженном расшифровка кода ошибки и отремонтируйте или замените неисправные детали. См. " ИНДЕКС расшифровка кода ошибки ". НЕТ: Замените блок управления AD. См. " ДЕМОНТАЖ И и УСТАНОВКА ". (ref-666028-S04771302532014102700000)(ref-665988-S10449771872014102700000)

Расшифровка кода ошибки (встроенный дисплей)	Имя диагностики неисправности	Условия обнаружения кода неисправности	Возможные причины
C1A18 (18)	ЛАЗЕРНАЯ НАВОДКА INCMP	Радар датчика ICC не отрегулирован	Настройка РЛС еще не выполнена Прерывание в настройке РЛС

ВЫПОЛНИТЕ ПРОЦЕДУРУ ПОДТВЕРЖДЕНИЯ расшифровка кода ошибки Запустите двигатель. Включите ГЛАВНЫЙ выключатель системы ICC. Выполните " All расшифровка кода ошибки Reading " с CONSULT. Проверьте, обнаружен ли " C1A18 " как текущая неисправность в " Self Diagnostic Result " " ICC / ADAS ". Обнаружен ли " C1A18 " как текущая неисправность? ДА: Обратитесь к разделу " ПРОЦЕДУРА ДИАГНОСТИКИ ". (ref-666028-S02439254152014102700000)

Проверить ICC датчик SELF-Диагностика RESULTS Проверьте, обнаружено ли " C1A18 " в " Self Diagnostic Result " " LASER / RADAR ". Обнаружено ли " C1A18 "? ДА: Обратитесь к разделу " " ЛОГИКА расшифровка кода ошибки " ". НЕТ: Замените блок управления ADAS. Обратитесь к разделу " ДЕМОНТАЖ И УСТАНОВКА ". (ref-665992-S10401186662014102700000)(ref-665988-S10449771872014102700000)

Расшифровка кода ошибки (встроенный дисплей)	Имя диагностики неисправности	Условия обнаружения кода неисправности	Возможные причины
C1A1A (19)	КОНТУР HPCM	Если HPCM неисправен	Датчик положения педали акселератора Блок управления HPCM ADAS

ПримечаниеПри обнаружении расшифровка кода ошибки C1A1A вместе с расшифровка кода ошибки U1000 сначала выполните диагностику расшифровка кода ошибки U1000. Обратитесь к разделу " " ADAS управление UNIT: расшифровка кода ошибки LOGIC " ". (ref-666028-S15088668072014102700000)

ВЫПОЛНИТЕ ПРОЦЕДУРУ ПОДТВЕРЖДЕНИЯ расшифровка кода ошибки Запустите двигатель. Запустите систему ICC и привод. ВНИМАНИЕ: Всегда управляйте безопасно. Остановите транспортное средство. Выполните все чтение расшифровка кода ошибки с помощью CONSULT. Проверьте, не обнаружен ли C1A1A как текущий сбой в результате самодиагностики ICC / ADAS. C1A1A обнаружен как текущий сбой? ДА: Обратитесь к " ПРОЦЕДУРЕ ДИАГНОСТИКИ . НЕТ: СМ. (ref-665945-S42622371132014102700000)

ПРОВЕРКА РЕЗУЛЬТАТОВ САМОДИАГНОСТИКИ Проверьте, не обнаружено ли в результате самодиагностики ICC / ADAS значение U1000, отличное от C1A1A. Обнаружено ли значение U1000? ДА: Выполните проверку системы связи CAN. Отремонтируйте или замените неисправные детали. Обратитесь к разделу " " БЛОК УПРАВЛЕНИЯ ADAS: ЛОГИКА расшифровка кода ошибки " ". НЕТ: ПЕРЕЙДИТЕ К разделу 2. (ref-666028-S15088668072014102700000)
ВЫПОЛНИТЕ САМОДИАГНОСТИКУ HPCM Проверьте, обнаружен ли какой-либо расшифровка кода ошибки в результате самодиагностики Ev / HEV. Обнаружен ли какой-либо расшифровка кода ошибки? ДА: Выполните диагностику на обнаруженном расшифровка кода ошибки и отремонтируйте или замените неисправные детали. См. " " ИНДЕКС расшифровка кода ошибки " ". НЕТ: Замените блок управления ADAS. См. " " ДЕМОНТАЖ И УСТАНОВКА ". (ref-665949-S24240529272014102700000)(ref-665988-S10449771872014102700000)

Расшифровка кода ошибки (встроенный дисплей)	Имя диагностики неисправности	Условия обнаружения кода неисправности	Возможные причины
C1A21 (21)	ВЫСОКОТЕМПЕРАТУРНЫЙ ДАТЧИК ICC	Датчик ICC определяет аномалию высокой температуры	Температура вокруг датчика ICC становится высокой

ВЫПОЛНЕНИЕ ПРОЦЕДУРЫ ПОДТВЕРЖДЕНИЯ расшифровка кода ошибки Выключите выключатель зажигания. Подождите 10 минут или более, чтобы охладить датчик ICC. Запустите двигатель. Включите систему DCA. Выполните " All расшифровка кода ошибки Reading " с помощью CONSULT. Проверьте, не обнаружен ли " C1A21 " как текущий сбой в " Self Diagnostic Result " " ICC / ADAS ". " Xtent 1 ", обнаруженный как текущий сбой: " Да: обратитесь к ". C1A21 (ref-666028-S35679515132014102700000)(ref-665945-S42622371132014102700000)

ПРОВЕРЬТЕ РЕЗУЛЬТАТЫ САМОДИАГНОСТИКИ Проверьте, обнаружен ли " C1A21 " в " Self Diagnostic Result " в " LASER ". Обнаружен ли " C1A21 "? ДА: Выполните диагностику на обнаруженном расшифровка кода ошибки и отремонтируйте или замените неисправные детали. См. " " ADAS управление UNIT: расшифровка кода ошибки LOGIC " ". НЕТ: Замените блок управления ADAS. См. " " " ДЕМОНТАЖ и УСТАНОВКА ". (ref-665992-S16858160532014102700000)(ref-665988-S10449771872014102700000)

Расшифровка кода ошибки (встроенный дисплей)	Имя диагностики неисправности	Условия обнаружения кода неисправности	Возможные причины
C1A24 (24)	ДИАПАЗОН Нт	Рассогласование между сигналом положения переключения, переданным от блок управления трансмиссией (TCM) (блок управления трансмиссией) по CAN-связи, и текущим сигналом положения переключения продолжается в течение 60 секунд или более	Блок управления трансмиссией (TCM) (блок управления трансмиссией) Переключатель диапазона передачи

ПримечаниеЕсли расшифровка кода ошибки " C1A24 " обнаружен вместе с расшифровка кода ошибки " U1000 ", сначала диагностируйте расшифровка кода ошибки " U1000 ". См. " " ADAS управление UNIT: расшифровка кода ошибки LOGIC " ". (ref-666028-S15088668072014102700000)

Проверить расшифровка кода ошибки REPRODUCT (1) Запустите двигатель. Включите систему DCA. Подождите около 5 минут или больше после перевода рычага селектора в положение " P ". Выполните " All расшифровка кода ошибки Reading " с помощью CONSULT. Проверьте, не обнаружен ли " C1A24 " как текущий сбой в " Self Diagnostic Result " " ICC / ADAS ". Нет " Xtag1 ", обнаруженного как текущий сбой " да ". C1A24 (ref-666028-S16730115742014102700000)
Проверить расшифровка кода ошибки REPRODUCT (2) Подождите около 5 минут или больше после перевода рычага селектора в положение " N ". Выполните " All расшифровка кода ошибки Reading ". Проверьте, обнаружен ли " C1A24 " как текущий сбой в " Self Diagnostic Result " " ICC / ADAS ". Обнаружен " C1A24 " как текущий сбой? ДА: Обратитесь к разделу " " ПРОЦЕДУРА ДИАГНОСТИКИ ". НЕТ . СМ. (ref-665945-S42622371132014102700000)

Проверить SELF-Диагностика RESULTS проверить if " U1000 " is обнаружено exceeding than " C1A24 " in " Self Diagnostic Result " of " ICC / ADAS ". Is " U1000 " обнаружено? YES: Perform the CAN communication система проверка. Repair or заменить of the неисправность parts. refore refer refer refer refer refer refer refer sepepepepepepepeper the " " ADFER refer refer refer refore the " " " ADFFFFER per per per per per per per purper purcer per per purpurpurper purpurpurpurpurpurpurpurpurpurpurpurper purpurpurp (ref-666028-S15088668072014102700000)
Проверить блок управления трансмиссией (TCM) (блок управления трансмиссией) DATA контроль Проверьте, что " диапазон " работает нормально в " DATA контроль " на " трансмиссия ". Результат проверки в норме? ДА: ПЕРЕЙТИ К 3. НЕТ: Выполните диагностику цепи переключателя диапазона передачи и отремонтируйте или замените неисправные детали. Обратитесь к " " расшифровка кода ошибки оглавление " ". (ref-665954-S25782710952014102700000)
ВЫПОЛНИТЕ САМОДИАГНОСТИКУ блок управления трансмиссией (TCM) (блок управления трансмиссией) Выполните " Все чтения расшифровка кода ошибки ". Проверьте, не обнаружен ли какой-либо расшифровка кода ошибки в " Результате самодиагностики " " ПЕРЕДАЧИ ". Обнаружен ли какой-либо расшифровка кода ошибки? ДА: Выполните диагностику на обнаруженном расшифровка кода ошибки и отремонтируйте или замените неисправные детали. См. " " ИНДЕКС расшифровка кода ошибки " ". НЕТ: Замените блок управления ADAS. См. " " " ДЕМОНТАЖ и УСТАНОВКА ". (ref-665954-S25782710952014102700000)(ref-665988-S10449771872014102700000)

Расшифровка кода ошибки (встроенный дисплей)	Имя диагностики неисправности	Условия обнаружения кода неисправности	Возможная причина
C1A26 (26)	РЕЖИМ ECD MALF	При возникновении нештатного состояния в системе ECD	Привод и электроагрегат (блок управления) АБС

ПримечаниеПри обнаружении расшифровка кода ошибки " C1A26 " вместе с расшифровка кода ошибки " U1000 ", " U0415 " или " U0121 " сначала выполните диагностику расшифровка кода ошибки " U1000 ", " U0415 " или " U0121 ". расшифровка кода ошибки " U1000 ": Обратитесь к " " ADAS управление UNIT: расшифровка кода ошибки LOGIC ". U0415 U0121 (ref-666028-S15088668072014102700000)(ref-666028-S23425823552014102700000)(ref-666028-S20684782562014102700000)

ВЫПОЛНИТЬ ПРОЦЕДУРУ ПОДТВЕРЖДЕНИЯ расшифровка кода ошибки Запустите двигатель. Подождите примерно 1 минуту после включения системы DCA. Выполните " All расшифровка кода ошибки Reading " с помощью CONSULT. Проверьте, обнаружен ли " C1A26 " как текущий сбой в " Self Diagnostic Result " " ICC / ADAS ". " C1A26 " обнаружен как текущий сбой? ДА: Обратитесь к " DIAGNOSION PROCPROC&QUOT; NO: ". (ref-666028-S19905669622014102700000)(ref-665945-S42622371132014102700000)

ПРОВЕРЬТЕ РЕЗУЛЬТАТЫ САМОДИАГНОСТИКИ Проверьте, обнаружено ли " U1000 ", " U0415 " или " U0121 ", кроме " C1A26 " в " Результатах самодиагностики " ICC / ADAS. Обнаружен ли какой-либо расшифровка кода ошибки? ДА: Выполните диагностику на обнаруженном расшифровка кода ошибки и восстановите или замените неисправные детали. См. " ИНДЕКС расшифровка кода ошибки ". НЕТ: Перейдите к 2. (ref-666028-S24498565042014102700000)
ПРОВЕДИТЕ САМОДИАГНОСТИКУ ПРИВОДА АБС И ЭЛЕКТРИЧЕСКОГО БЛОКА (БЛОКА УПРАВЛЕНИЯ) Проверьте, не обнаружен ли какой-либо Дтц в " Результате самодиагностики " " АБС ". Обнаружен ли какой-либо Дтц? ДА: Проведите диагностику на обнаруженном Дтц и отремонтируйте или замените неисправные детали. См. " " ИНДЕКС Дтц " ". НЕТ: Замените блок управления АДАС. " Демонтаж и МОНТАЖ ". (ref-665979-S35509699872014102700000)(ref-665988-S10449771872014102700000)

Расшифровка кода ошибки (встроенный дисплей)	Имя диагностики неисправности	Условия обнаружения кода неисправности	Возможная причина
C1A27 (27)	CIR ПОДАЧИ Pwr ECD	Слишком низкое напряжение питания системы ECD	Схема питания привода АБС и электроагрегата (блока управления) Привод АБС и электроагрегат (блок управления)

ПримечаниеПри обнаружении расшифровка кода ошибки " C1A27 " вместе с расшифровка кода ошибки " U1000 ", " U0415 " или " U0121 " сначала выполните диагностику расшифровка кода ошибки " U1000 ", " U0415 " или " U0121 ". расшифровка кода ошибки " U1000 ": Обратитесь к " " ADAS управление UNIT: расшифровка кода ошибки LOGIC ". U0415 U0121 (ref-666028-S15088668072014102700000)(ref-666028-S23425823552014102700000)(ref-666028-S20684782562014102700000)

ВЫПОЛНИТЬ ПРОЦЕДУРУ ПОДТВЕРЖДЕНИЯ расшифровка кода ошибки Запустите двигатель. Подождите примерно 1 минуту после включения системы DCA. Выполните " All расшифровка кода ошибки Reading " с помощью CONSULT. Проверьте, обнаружен ли " C1A27 " как текущий сбой в " Self Diagnostic Result " " ICC / ADAS ". " C1A27 " обнаружен как текущий сбой? ДА: Обратитесь к " DIAGNOSION PROCPROC&QUOT; NO: ". (ref-666028-S12466583212014102700000)(ref-665945-S42622371132014102700000)

ПРОВЕРЬТЕ РЕЗУЛЬТАТЫ САМОДИАГНОСТИКИ Проверьте, обнаружено ли " U1000 ", " U0415 " или " U0121 ", кроме " C1A27 " в " Результатах самодиагностики " ICC / ADAS. Обнаружен ли какой-либо расшифровка кода ошибки? ДА: Выполните диагностику на обнаруженном расшифровка кода ошибки и восстановите или замените неисправные детали. См. " ИНДЕКС расшифровка кода ошибки ". НЕТ: Перейдите к 2. (ref-666028-S24498565042014102700000)
Проверить Питание SUPPLY цепь OF ABS ACTUATOR и ELECTRIC UNIT (управление UNIT) проверить Питание цепь OF ABS ACTUATOR и ELECTRIC UNIT (управление UNIT) проверить the Питание supply цепь of ABS ACTIVATOR и ELECTRIC UNIT (управление UNUNIT). проверить). Repair the жгут or разъёмы or разъёмы or разъёмы. (ref-665979-S21200617722014102700000)(ref-665979-S35509699872014102700000)

Расшифровка кода ошибки (встроенный дисплей)	Имя диагностики неисправности	Условия обнаружения кода неисправности	Возможная причина
C1A2A (80)	ICC SEN Pwr SUP CIR	Ненормальное напряжение питания датчика ICC	Жгут, разъем, предохранитель датчика ICC

ВЫПОЛНИТЕ ПРОЦЕДУРУ ПОДТВЕРЖДЕНИЯ расшифровка кода ошибки Запустите двигатель. Включите ГЛАВНЫЙ выключатель системы ICC. Выполните " All расшифровка кода ошибки Reading " с CONSULT. Проверьте, обнаружен ли " C1A2A " как текущий сбой в " Self Diagnostic Result " " ICC / ADAS ". Обнаружен ли " C1A2A " как текущий сбой? ДА: Обратитесь к разделу " ПРОЦЕДУРА ДИАГНОСТИКИ . НЕТ: (ref-665945-S42622371132014102700000)

Проверить SELF-Диагностика RESULTS Проверьте, обнаружен ли " U1000 ", отличный от " C1A2A " в " Self Diagnostic Result " в " ICC / ADAS ". Обнаружен ли какой-либо расшифровка кода ошибки? ДА: Выполните диагностику на обнаруженном расшифровка кода ошибки и восстановите или замените неисправные части. Обратитесь к " " ICC датчик расшифровка кода ошибки LOGIC " ". NO: GO TO 2. (ref-665992-S25263406752014102700000)
Проверить ICC датчик SELF-Диагностика Проверьте, обнаружен ли какой-либо расшифровка кода ошибки в " Self Diagnostic Result " " LASER / RADAR ". Обнаружен ли какой-либо расшифровка кода ошибки? ДА: Выполните диагностику на обнаруженном расшифровка кода ошибки и отремонтируйте или замените неисправные детали. См. " " ИНДЕКС расшифровка кода ошибки " ". НЕТ: Замените блок управления AD. См. " ДЕМОНТАЖ И и УСТАНОВКА ". (ref-666028-S04771302532014102700000)(ref-665988-S10449771872014102700000)

Расшифровка кода ошибки (встроенный дисплей)	Имя диагностики неисправности	Условия обнаружения кода неисправности	Возможные причины
C1A33 (33)	ОШИБКА В ПЕРЕДАЧЕ КАНИСТРЫ	При возникновении ошибки в сигнале связи CAN, который блок управления ADAS передает в HPCM	Блок управления ADAS

ПримечаниеЕсли расшифровка кода ошибки " C1A33 " обнаружен вместе с расшифровка кода ошибки " U1000 ", сначала диагностируйте расшифровка кода ошибки " U1000 ". См. " " ADAS управление UNIT: расшифровка кода ошибки LOGIC " ". (ref-666028-S15088668072014102700000)

ВЫПОЛНИТЕ ПРОЦЕДУРУ ПОДТВЕРЖДЕНИЯ расшифровка кода ошибки Запустите двигатель. Включите систему DCA. Выполните " All расшифровка кода ошибки Reading " с помощью CONSULT. Проверьте, не обнаружен ли " C1A33 " как текущий сбой в " Self Diagnostic Result " " ICC / ADAS ". Обнаружен ли " C1A33 " как текущий сбой? ДА: Обратитесь к " Диагностика ". (ref-666028-S16335268682014102700000)(ref-665945-S42622371132014102700000)

Проверить SELF-Диагностика RESULTS проверить if " U1000 " is обнаружено other than " C1A33 " in " Self Diagnostic Result " of " ICC / ADAS ". Is " U1000 " обнаружено? YES: Perform the CAN communication система проверка. Repair or заменить of неисправность parts. См. " " ADAS управление: заменить the AD&QUOT;. (ref-666028-S15088668072014102700000)(ref-665988-S10449771872014102700000)

Расшифровка кода ошибки (встроенный дисплей)	Имя диагностики неисправности	Условия обнаружения кода неисправности	Возможные причины
C1A34 (34)	ОШИБКА КОМАНДЫ	При возникновении ошибки в командном сигнале, передаваемом блоком управления ADAS в HPCM по CAN-связи	Блок управления ADAS

ПримечаниеЕсли расшифровка кода ошибки " C1A34 " обнаружен вместе с расшифровка кода ошибки " U1000 ", сначала диагностируйте расшифровка кода ошибки " U1000 ". См. " " ADAS управление UNIT: расшифровка кода ошибки LOGIC " ". (ref-666028-S15088668072014102700000)

ВЫПОЛНИТЕ ПРОЦЕДУРУ ПОДТВЕРЖДЕНИЯ расшифровка кода ошибки Запустите двигатель. Запустите систему ICC и привод. ВНИМАНИЕ: Всегда управляйте безопасно. Остановите транспортное средство. Выполните " Все чтение расшифровка кода ошибки " с CONSULT. Проверьте, не обнаружен ли " C1A34 " как текущий сбой в " Self Diagnostic Result " " ICC / ADAS ". Обнаружен " C1A34 " как текущий сбой? ДА: Обратитесь к " ПРОЦЕДУРЕ ДИАГНОСТИКИ " НЕТ ". (ref-666028-S13626777162014102700000)(ref-665945-S42622371132014102700000)

Проверить SELF-Диагностика RESULTS проверить if " U1000 " is обнаружено other than " C1A34 " in " Self Diagnostic Result " of " ICC / ADAS ". Is " U1000 " обнаружено? YES: Perform the CAN communication система проверка. Repair or заменить of неисправность parts. См. " " ADAS управление: заменить the AD&QUOT;. (ref-666028-S15088668072014102700000)(ref-665988-S10449771872014102700000)

Расшифровка кода ошибки (встроенный дисплей)	Имя диагностики неисправности	Условия обнаружения кода неисправности	Возможные причины
C1A35 (35)	APA CIR	При неисправности привода педали акселератора	Привод педали акселератора

ПримечаниеЕсли расшифровка кода ошибки " C1A35 " обнаружен вместе с расшифровка кода ошибки " U1000 ", сначала диагностируйте расшифровка кода ошибки " U1000 ". См. " " ADAS управление UNIT: расшифровка кода ошибки LOGIC " ". (ref-666028-S15088668072014102700000)

ВЫПОЛНИТЕ ПРОЦЕДУРУ ПОДТВЕРЖДЕНИЯ расшифровка кода ошибки Запустите двигатель. Включите систему DCA. Выполните " All расшифровка кода ошибки Reading " с помощью CONSULT. Проверьте, обнаружен ли " C1A35 " как текущая неисправность в результатах самодиагностики " ICC / ADAS ". Обнаружен ли " C1A35 " как текущая неисправность? ДА: GO TO 2. НЕТ: проверка End.
Проверить SELF-DIAGNOSTICS RESULTS проверить if " U1000 " is обнаружено other than " C1A35 " in " Self Diagnostic Result " of " ICC / ADAS ". Is " U1000 " обнаружено? YES: Perform the CAN communication система проверка. Repair or заменить of неисправность parts. См. " " " " " ADAS управление управление UN: DIT: DIT TO TO 3. (ref-666028-S15088668072014102700000)
Проверить ACCELERATOR педаль ACTUATOR SELF-DIAGNOSTICS RESULTS проверить if the расшифровка кода ошибки is обнаружено in " Self Diagnostic Result " of " ACCELE педаль температура заряда воздуха ". Is any расшифровка кода ошибки обнаружено? ДА: Выполните диагностику на обнаруженном расшифровка кода ошибки и отремонтируйте или замените неисправные детали. НЕТ: Замените блок управления ADAS. (ref-666028-S07305004412014102700000)(ref-665988-S10449771872014102700000)

Расшифровка кода ошибки (встроенный дисплей)	Имя диагностики неисправности	Условия обнаружения кода неисправности	Возможные причины
C1A36 (36)	APA CAN COMM CIR	Если возникает ошибка в сигнале, который передает привод педали акселератора по ITS-связи	Блок управления ADAS Коммуникационная система педального привода акселератора ITS

ПримечаниеЕсли расшифровка кода ошибки " C1A36 " обнаружен вместе с расшифровка кода ошибки " U1000 ", сначала диагностируйте расшифровка кода ошибки " U1000 ". См. " " ADAS управление UNIT: расшифровка кода ошибки LOGIC " ". (ref-666028-S15088668072014102700000)

ВЫПОЛНИТЕ ПРОЦЕДУРУ ПОДТВЕРЖДЕНИЯ расшифровка кода ошибки Запустите двигатель. Включите систему DCA. Выполните " All расшифровка кода ошибки Reading " с помощью CONSULT. Проверьте, обнаружен ли " C1A36 " в качестве текущей неисправности в результатах самодиагностики " ICC / ADAS ". Обнаружен ли " C1A36 " в качестве текущей неисправности? ДА: Обратитесь к " ПРОЦЕДУРЕ ДИАГНОСТИКИ ". НЕТ: См. " ПРЕРЫВИСТЫЙ ИНЦИДЕНТ ". (ref-666028-S31525523672014102700000)(ref-665945-S42622371132014102700000)

Проверить ADAS управление UNIT SELF-DIAGNOSTICS RESULTS проверить if " U1000 " is обнаружено exceed than " C1A36 " in " Self Diagnostic Result " of " ICC / ADAS ". Is " U1000 " обнаружено? YES: Perform the CAN communication система проверка. Repair or заменить of the неисправность parts. См. " " " " AD: ADAS управление: DAT: DAT: DATE: DAT: DAT: DAT: GO: GO: (ref-666028-S15088668072014102700000)
Проверить ACCELERATOR педаль ACTUATOR SELF-DIAGNOSTICS RESULTS проверить if the расшифровка кода ошибки is обнаружено in " Self Diagnostic Result " of " ACCELE педаль температура заряда воздуха ". Is any расшифровка кода ошибки обнаружено? ДА: Выполните диагностику на обнаруженном расшифровка кода ошибки и отремонтируйте или замените неисправные детали. НЕТ: Замените блок управления ADAS. (ref-666028-S07305004412014102700000)(ref-665988-S10449771872014102700000)

Расшифровка кода ошибки (встроенный дисплей)	Имя диагностики неисправности	Условия обнаружения кода неисправности	Возможные причины
C1A37 (133)	APA CAN CIR2	Если блок управления ADAS обнаруживает сигнал ошибки, который поступает от привода педали акселератора по ITS-связи	Неисправность привода педали акселератора

ПримечаниеЕсли расшифровка кода ошибки " C1A37 " обнаружен вместе с расшифровка кода ошибки " U1000 ", сначала диагностируйте расшифровка кода ошибки " U1000 ". См. " " ADAS управление UNIT: расшифровка кода ошибки LOGIC " ". (ref-666028-S15088668072014102700000)

ВЫПОЛНИТЕ ПРОЦЕДУРУ ПОДТВЕРЖДЕНИЯ расшифровка кода ошибки Запустите двигатель. Включите систему DCA. Выполните " All расшифровка кода ошибки Reading " с помощью CONSULT. Проверьте, обнаружен ли " C1A37 " в качестве текущей неисправности в результатах самодиагностики " ICC / ADAS ". Обнаружен ли " C1A37 " в качестве текущей неисправности? ДА: Обратитесь к " ПРОЦЕДУРЕ ДИАГНОСТИКИ ". НЕТ: См. " ПРЕРЫВИСТЫЙ ИНЦИДЕНТ ". (ref-666028-S33683597112014102700000)(ref-665945-S42622371132014102700000)

Проверить ADAS управление UNIT SELF-DIAGNOSTICS RESULTS проверить if " U1000 " is обнаружено exceed than " C1A37 " in " Self Diagnostic Result " of " ICC / ADAS ". Is " U1000 " обнаружено? YES: Perform the CAN communication система проверка. Repair or заменить of the неисправность parts. См. " " " " AD: ADAS управление: DAT: DAT: DATE: DAT: DAT: DAT: GO: GO: (ref-666028-S15088668072014102700000)
Заменить ACCELERATOR педаль сборка (ЗАМЕНИТЬ ПЕДАЛЬ АКСЕЛЕРАТОРА В СБОРЕ) Выключите выключатель зажигания. Замените педаль акселератора в сборе. Обратитесь к разделу " " Демонтаж и установка " ". Удалите все результаты самодиагностики. Повторите процедуру " All расшифровка кода ошибки Reading ". Проверьте, обнаружен ли " C1A37 " в результатах самодиагностики " ICC / ADAS ". Установка " xtag1 " не обнаружена? Замените устройство AD. C1A37 (ref-666028-S29992149732014102700000)(ref-665988-S10449771872014102700000)

Расшифровка кода ошибки (встроенный дисплей)	Имя диагностики неисправности	Условия обнаружения кода неисправности	Возможные причины
C1A38 (132)	APA CAN CIR1	Если блок управления ADAS обнаруживает сигнал ошибки, который поступает от привода педали акселератора по ITS-связи	Неисправность привода педали акселератора

ПримечаниеЕсли расшифровка кода ошибки " C1A38 " обнаружен вместе с расшифровка кода ошибки " U1000 ", сначала диагностируйте расшифровка кода ошибки " U1000 ". См. " " ADAS управление UNIT: расшифровка кода ошибки LOGIC " ". (ref-666028-S15088668072014102700000)

ВЫПОЛНИТЕ ПРОЦЕДУРУ ПОДТВЕРЖДЕНИЯ расшифровка кода ошибки Запустите двигатель. Включите систему DCA. Выполните " All расшифровка кода ошибки Reading " с помощью CONSULT. Проверьте, обнаружен ли " C1A38 " в качестве текущей неисправности в результатах самодиагностики " ICC / ADAS ". Обнаружен ли " C1A38 " в качестве текущей неисправности? ДА: Обратитесь к " ПРОЦЕДУРЕ ДИАГНОСТИКИ ". НЕТ: См. " ПРЕРЫВИСТЫЙ ИНЦИДЕНТ ". (ref-666028-S08135964262014102700000)(ref-665945-S42622371132014102700000)

Проверить ADAS управление UNIT SELF-DIAGNOSTICS RESULTS проверить if " U1000 " is обнаружено exceed than " C1A38 " in " Self Diagnostic Result " of " ICC / ADAS ". Is " U1000 " обнаружено? YES: Perform the CAN communication система проверка. Repair or заменить of the неисправность parts. См. " " " " AD: ADAS управление: DAT: DAT: DATE: DAT: DAT: DAT: GO: GO: (ref-666028-S15088668072014102700000)
Заменить ACCELERATOR педаль сборка (ЗАМЕНИТЬ ПЕДАЛЬ АКСЕЛЕРАТОРА В СБОРЕ) Выключите выключатель зажигания. Замените педаль акселератора в сборе. См. " " СНЯТИЕ И УСТАНОВКА " ". Удалите все результаты самодиагностики. Снова выполните " All расшифровка кода ошибки Reading ". Проверьте, обнаружен ли " C1A38 " в результатах самодиагностики " ICC / ADAS ". Обнаружен обнаружен ли " C1A38 " НЕТ: Замените блок управления ADAS ". (ref-666028-S29992149732014102700000)(ref-665988-S10449771872014102700000)

Расшифровка кода ошибки (встроенный дисплей)	Имя диагностики неисправности	Условия обнаружения кода неисправности	Возможные причины
C1A39 (39)	STRG SEN CIR	Если датчик угла поворота руля неисправен	Датчик угла положения рулевого колеса

ПримечаниеЕсли расшифровка кода ошибки " C1A39 " обнаружен вместе с расшифровка кода ошибки " U1000 ", сначала диагностируйте расшифровка кода ошибки " U1000 ". См. " " ADAS управление UNIT: расшифровка кода ошибки LOGIC " ". (ref-666028-S15088668072014102700000)

ВЫПОЛНИТЕ ПРОЦЕДУРУ ПОДТВЕРЖДЕНИЯ расшифровка кода ошибки Запустите двигатель. Включите систему DCA. Выполните " All расшифровка кода ошибки Reading " с помощью CONSULT. Проверьте, обнаружен ли " C1A39 " в качестве текущей неисправности в результатах самодиагностики " ICC / ADAS ". Обнаружен ли " C1A39 " в качестве текущей неисправности? ДА: Обратитесь к " ПРОЦЕДУРЕ ДИАГНОСТИКИ ". НЕТ: См. " ПРЕРЫВИСТЫЙ ИНЦИДЕНТ ". (ref-666028-S30458802612014102700000)(ref-665945-S42622371132014102700000)

Проверить SELF-Диагностика RESULTS проверить if " U1000 " is обнаружено exceeding than " C1A39 " in " Self Diagnostic Result " of " ICC / ADAS ". Is " U1000 " обнаружено? YES: Perform the CAN communication система проверка. Repair or заменить of the неисправность parts. refore refer refer refer refer refer refer refer sepepepepepepepeper the " " ADFER refer refer refer refore the " " " ADFFFFER per per per per per per per purper purcer per per purpurpurper purpurpurpurpurpurpurpurpurpurpurpurper purpurpurp (ref-666028-S15088668072014102700000)
Проверить ABS ACTUATOR и ELECTRIC UNIT (управление UNIT) SELF-DIAGNOSTIC RESULTS Проверьте, обнаружен ли какой-либо расшифровка кода ошибки в " Self Diagnostic Result " " ABS ". Обнаружен ли какой-либо расшифровка кода ошибки? ДА: Выполните диагностику на обнаруженном расшифровка кода ошибки и отремонтируйте или замените неисправные детали. НЕТ: Замените блок управления ADAS. (ref-665979-S35509699872014102700000)(ref-665988-S10449771872014102700000)

Расшифровка кода ошибки (встроенный дисплей)	Имя диагностики неисправности	Условия обнаружения кода неисправности	Возможные причины
C1F01 (91)	МОТОР-МАЛФ АПА	Если обнаружена ошибка двигателя привода педали акселератора	Неисправность встроенного двигателя привода педали акселератора

ВЫПОЛНИТЕ ПРОЦЕДУРУ ПОДТВЕРЖДЕНИЯ расшифровка кода ошибки. Выключите выключатель зажигания. Включите выключатель зажигания. Медленно полностью нажмите педаль акселератора, а затем отпустите ее. Повторите шаг 3 несколько раз. Выполните " All расшифровка кода ошибки Reading " с CONSULT. Проверьте, обнаружена ли расшифровка кода ошибки " C1F01 " как текущая неисправность по результатам самодиагностики " ICC / ADAS ". Нет " xtag1 " обратитесь к " ADFUNCTION: " ADC: ", обнаруженная как текущая неисправность: " ADC: ": " C1F01 (ref-666028-S12853337712014102700000)(ref-665945-S42622371132014102700000)

Блок управления ADAS: Процедура диагностики

Проверить ADAS управление UNIT SELF-DIAGNOSTICS RESULTS проверить if " U1000 " is обнаружено exceed than " C1F01 " in " Self Diagnostic Result " of " ICC / ADAS ". Is " U1000 " обнаружено? YES: Perform the CAN communication система проверка. Repair or заменить of the неисправность parts. См. " " " " AD: ADAS управление: DAT: DAT: DATE: DAT: DAT: DAT: GO: GO: (ref-666028-S15088668072014102700000)
Проверить ACCELERATOR педаль ACTUATOR SELF-DIAGNOSTICS RESULTS проверить if " C1F01 " is обнаружено in " Self Diagnostic Result " of " ACCELE педаль температура заряда воздуха ". Is обнаружено " C1F01 "? ДА: См. " " ACCELELERERATOR PEDPEDAL ACTOPER: DICAL LOGICAL LOGLOG: DICAL LOGLOGLOGIC: DIC " ". ". (ref-666028-S26138930462014102700000)(ref-665988-S10449771872014102700000)

DTC	Имя диагностики неисправности	Условия обнаружения кода неисправности	Возможные причины
C1F01	МОТОР-МАЛФ АПА	Если обнаружена ошибка двигателя привода педали акселератора	Неисправность встроенного двигателя привода педали акселератора

ВЫПОЛНИТЬ ПРОЦЕДУРУ ПОДТВЕРЖДЕНИЯ расшифровка кода ошибки Выключите переключатель зажигания. Включите переключатель зажигания. Медленно полностью нажмите педаль акселератора, а затем отпустите ее. Повторите шаг 3 несколько раз. Выполните процедуру " All расшифровка кода ошибки Reading " с CONSULT. Проверьте, не обнаружена ли расшифровка кода ошибки " C1F01 " как текущая неисправность по результатам самодиагностики " ICC / ADAS " или " ACCELE PPARSE температура заряда воздуха ". C1F01 (ref-666028-S19774671732014102700000)(ref-665945-S42622371132014102700000)

Привод педалей акселератора: Процедуры диагностики

ЗАМЕНИТЬ ПЕДАЛЬ АКСЕЛЕРАТОРА В СБОРЕ Выполните процедуру подтверждения расшифровка кода ошибки. При обнаружении " C1F01 " замените педаль акселератора в сборе. Обратитесь к разделу " " СНЯТИЕ И УСТАНОВКА " ".: Конец осмотра. (ref-666028-S29992149732014102700000)

Расшифровка кода ошибки (встроенный дисплей)	Имя диагностики неисправности	Условия обнаружения кода неисправности	Возможные причины
C1F02 (92)	APA C / U MALF	При обнаружении ошибки встроенного блока управления педалью акселератора	Неисправность встроенного блока управления педалью акселератора

ВЫПОЛНИТЕ ПРОЦЕДУРУ ПОДТВЕРЖДЕНИЯ расшифровка кода ошибки Запустите двигатель. Включите систему DCA. Выполните " All расшифровка кода ошибки Reading " с помощью CONSULT. Проверьте, обнаружен ли " C1F02 " как текущий сбой в результатах самодиагностики " ICC / ADAS ". Обнаружен ли " C1F02 " как текущий сбой? ДА: Обратитесь к разделу " " БЛОК УПРАВЛЕНИЯ ADAS: ПРОЦЕДУРА ДИАГНОСТИКИ ". (ref-666028-S03307796082014102700000)(ref-665945-S42622371132014102700000)

Проверить ADAS управление UNIT SELF-DIAGNOSTICS RESULTS проверить if " U1000 " is обнаружено exceed than " C1F02 " in " Self Diagnostic Result " of " ICC / ADAS ". Is " U1000 " обнаружено? YES: Perform the CAN communication система проверка. Repair or заменить of the неисправность parts. См. " " " " AD: ADAS управление: DAT: DAT: DATE: DAT: DAT: DAT: GO: GO: (ref-666028-S15088668072014102700000)
Проверить ACCELERATOR педаль ACTUATOR SELF-DIAGNOSTICS RESULTS проверить if " C1F02 " is обнаружено in " Self Diagnostic Result " of " ACCELE педаль температура заряда воздуха ". Is обнаружено " C1F02 "? ДА: См. " " ACCELELERERATOR PEDPEDAL ACTOPER: DICAL LOGICAL LOGLOG: DICAL LOGLOGLOGIC: DIC " ". ". (ref-666028-S19381235552014102700000)(ref-665988-S10449771872014102700000)

DTC	Имя диагностики неисправности	Условия обнаружения кода неисправности	Возможные причины
C1F02	APA C / U MALF	При обнаружении ошибки встроенного блока управления педалью акселератора	Неисправность встроенного блока управления педалью акселератора

ВЫПОЛНИТЕ ПРОЦЕДУРУ ПОДТВЕРЖДЕНИЯ расшифровка кода ошибки Запустите двигатель. Включите систему DCA. Выполните " All расшифровка кода ошибки Reading " с помощью CONSULT. Проверьте, не обнаружен ли " C1F02 " как текущий сбой в результатах самодиагностики " ACCELE педаль температура заряда воздуха " или " ICC / ADAS " Is " C1F02 ", обнаруженный как текущий сбой? ДА: Замените педаль акселератора в сборе " Обратитесь к установке ". (ref-666028-S29992149732014102700000)

DTC	Имя диагностики неисправности	Условия обнаружения кода неисправности	Возможные причины
C1F03	APA ВЫСОКАЯ ТЕМПЕРАТУРА	Температура двигателя, встроенного в исполнительный механизм педали акселератора, остается 100°C или более в течение 0,4 секунды или более. Температура схемы привода двигателя, встроенного в исполнительный механизм педали акселератора, остается 120°C или более в течение 0,4 секунды или более.	Неисправность встроенного двигателя привода педали акселератора

ПримечаниеКогда привод педали акселератора работает чрезмерно, " C1F03 " может быть обнаружен временно.

ВЫПОЛНЕНИЕ ПРОЦЕДУРЫ ПОДТВЕРЖДЕНИЯ расшифровка кода ошибки Выключите выключатель зажигания. Подождите 10 минут или больше и охладите встроенный двигатель привода педали акселератора. Управляйте автомобилем с включенной системой DCA и работайте с системой. ВНИМАНИЕ: Всегда управляйте безопасно. Остановите автомобиль. Выполните " Все чтение расшифровка кода ошибки " с CONSULT. Проверьте, обнаружен ли расшифровка кода ошибки " C1F03 " как текущий сбой в самодиагностике " ACCELE PPED1 температура заряда воздуха ". C1F03 (ref-666028-S16338039992014102700000)(ref-665945-S42622371132014102700000)

ЗАМЕНИТЬ ПЕДАЛЬ АКСЕЛЕРАТОРА В СБОРЕ Выполните процедуру подтверждения расшифровка кода ошибки. При обнаружении " C1F03 " замените педаль акселератора в сборе. Обратитесь к разделу " " СНЯТИЕ И УСТАНОВКА " ".: Конец осмотра. (ref-666028-S29992149732014102700000)

Расшифровка кода ошибки (встроенный дисплей)	Имя диагностики неисправности	Условия обнаружения кода неисправности	Возможные причины
C1F05 (95)	APA Pwr SUPPLY CIR	Напряжение батареи, подаваемое на привод педали акселератора, остается ниже 7,9 В или выше 19,3 В в течение 5 секунд	Жгут, разъем или предохранитель Привод педали акселератора

ВЫПОЛНИТЕ ПРОЦЕДУРУ ПОДТВЕРЖДЕНИЯ расшифровка кода ошибки Запустите двигатель. Включите систему DCA. Выполните " All расшифровка кода ошибки Reading " с помощью CONSULT. Проверьте, обнаружен ли " C1F05 " как текущий сбой в результатах самодиагностики " ICC / ADAS ". Обнаружен ли " C1F05 " как текущий сбой? ДА: Обратитесь к разделу " " БЛОК УПРАВЛЕНИЯ ADAS: ПРОЦЕДУРА ДИАГНОСТИКИ ". (ref-666028-S32858371722014102700000)(ref-665945-S42622371132014102700000)

Проверить ADAS управление UNIT SELF-DIAGNOSTICS RESULTS проверить if " U1000 " is обнаружено exceed than " C1F05 " in " Self Diagnostic Result " of " ICC / ADAS ". Is " U1000 " обнаружено? YES: Perform the CAN communication система проверка. Repair or заменить of the неисправность parts. См. " " " " AD: ADAS управление: DAT: DAT: DATE: DAT: DAT: DAT: GO: GO: (ref-666028-S15088668072014102700000)
Проверить ACCELERATOR педаль ACTUATOR SELF-DIAGNOSTICS RESULTS проверить if " C1F05 " is обнаружено in " Self Diagnostic Result " of " ACCELE педаль температура заряда воздуха ". Is обнаружено " C1F05 "? ДА: См. " " ACCELELERERATOR PEDPEDAL ACTOPER: DICAL LOGICAL LOGLOG: DICAL LOGLOGLOGIC: DIC " ". ". (ref-666028-S13270700522014102700000)(ref-665988-S10449771872014102700000)

DTC	Имя диагностики неисправности	Условия обнаружения кода неисправности	Возможные причины
C1F05	APA Pwr SUPPLY CIR	Напряжение батареи, подаваемое на привод педали акселератора, остается ниже 7,9 В или выше 19,3 В в течение 5 секунд	Жгут, разъем или предохранитель Привод педали акселератора

ВЫПОЛНИТЕ ПРОЦЕДУРУ ПОДТВЕРЖДЕНИЯ расшифровка кода ошибки Запустите двигатель. Включите систему DCA. Выполните " All расшифровка кода ошибки Reading " с CONSULT. Проверьте, не обнаружен ли " C1F05 " как текущий сбой в результатах самодиагностики " ACCELE педаль температура заряда воздуха ". Обнаружен ли " C1F05 " как текущий сбой? ДА: Обратитесь к " ACCELERENT педаль ACTUIVATOR: DIPROC&QUOT;. (ref-666028-S08798263822014102700000)(ref-665945-S42622371132014102700000)

ПРОВЕРЬТЕ ЦЕПЬ ПИТАНИЯ Проверьте цепь питания привода педали акселератора. См. " " ПРИВОД ПЕДАЛИ АКСЕЛЕРАТОРА: ПРОЦЕДУРА ДИАГНОСТИКИ " ". Результат проверки в норме? ДА: Заменить педаль акселератора в сборе. См. " " СНЯТИЕ И УСТАНОВКА " ". НЕТ: Отремонтировать или заменить неисправные детали. (ref-666028-S01565685972014102700000)(ref-666028-S29992149732014102700000)

DTC	Имя диагностики неисправности	Условия обнаружения кода неисправности	Возможные причины
C1F06	CAN CIR 2 (CAN CIR 2)	Если привод педали акселератора обнаруживает сигнал ошибки, который поступает от блока управления ADAS по ITS-связи	Блок управления ADAS

ПримечаниеЕсли расшифровка кода ошибки " C1F06 " обнаружен вместе с расшифровка кода ошибки " U1000 ", сначала диагностируйте расшифровка кода ошибки " U1000 ". См. " " ACCELERATOR педаль ACTUATOR: расшифровка кода ошибки LOGIC " ". (ref-666028-S30062168332014102700000)

ВЫПОЛНИТЕ ПРОЦЕДУРУ ПОДТВЕРЖДЕНИЯ расшифровка кода ошибки Запустите двигатель. Включите систему DCA. Выполните " All расшифровка кода ошибки Reading " с помощью CONSULT. Проверьте, не обнаружен ли " C1F06 " как текущий сбой в " Self Diagnostic Result " в " ACCELE педаль температура заряда воздуха ". Обнаружен ли " C1F06 " как текущий сбой? ДА: Обратитесь к разделу " ПРОЦЕДУРА ДИАГНОСТИКИ ". НЕТ ". (ref-666028-S10466929802014102700000)(ref-665945-S42622371132014102700000)

Проверить SELF-DIAGNOSTICS RESULTS проверить if " U1000 " is обнаружено other than " C1F06 " in " Self Diagnostic Result " of " ACCELE педаль температура заряда воздуха ". Is " U1000 " обнаружено? YES: Perform the CAN communication система проверка. Repair or заменить the failected parts. См. " " " " ACCELERERELERERERERERERRELRELRELRERER ID - DOR - DOR - DOR - DER - DOR - DOR OR - DOR - DOR - D- DOR - D- D- D- D- D- DATE - D- D- D (ref-666028-S30062168332014102700000)
ЗАМЕНИТЬ БЛОК УПРАВЛЕНИЯ ADAS Выключите выключатель зажигания. Замените блок управления ADAS. См. " " СНЯТИЕ И УСТАНОВКА " ". Стирание всех результатов самодиагностики. Снова выполните " Все показания расшифровка кода ошибки ". Проверьте, не обнаружен ли " C1F06 " в результатах самодиагностики " ACCELE педаль температура заряда воздуха ". Есть " xtag1 " обнаружен? ДА: Замените педаль акселератора в сборе ". C1F06 (ref-665988-S10449771872014102700000)(ref-666028-S29992149732014102700000)

DTC	Имя диагностики неисправности	Условия обнаружения кода неисправности	Возможные причины
C1F07	CAN CIR 1	Если привод педали акселератора обнаруживает сигнал ошибки, который поступает от блока управления ADAS по ITS-связи	Блок управления ADAS

ПримечаниеЕсли расшифровка кода ошибки " C1F07 " обнаружен вместе с расшифровка кода ошибки " U1000 ", сначала диагностируйте расшифровка кода ошибки " U1000 ". См. " " ADAS управление UNIT: расшифровка кода ошибки LOGIC " ". (ref-666028-S15088668072014102700000)

ВЫПОЛНИТЕ ПРОЦЕДУРУ ПОДТВЕРЖДЕНИЯ расшифровка кода ошибки Запустите двигатель. Включите систему DCA. Выполните " All расшифровка кода ошибки Reading " с помощью CONSULT. Проверьте, не обнаружен ли " C1F07 " как текущий сбой в " Self Diagnostic Result " в " ACCELE педаль температура заряда воздуха ". Обнаружен ли " C1F07 " как текущий сбой? ДА: Обратитесь к разделу " ПРОЦЕДУРА ДИАГНОСТИКИ ". НЕТ ". (ref-666028-S10466929802014102700000)(ref-665945-S42622371132014102700000)

Проверить SELF-DIAGNOSTICS RESULTS проверить if " U1000 " is обнаружено other than " C1F07 " in " Self Diagnostic Result " of " ACCELE педаль температура заряда воздуха ". Is " U1000 " обнаружено? YES: Perform the CAN communication система проверка. Repair or заменить the failected parts. См. " " " " ACCELERERELERERERERERERRELRELRELRERER ID - DOR - DOR - DOR - DER - DOR - DOR OR - DOR - DOR - D- DOR - D- D- D- D- D- DATE - D- D- D (ref-666028-S30062168332014102700000)
ЗАМЕНИТЬ БЛОК УПРАВЛЕНИЯ ADAS Выключите выключатель зажигания. Замените блок управления ADAS. См. " " СНЯТИЕ И УСТАНОВКА " ". Стирание всех результатов самодиагностики. Снова выполните " Все показания расшифровка кода ошибки ". Проверьте, не обнаружен ли " C1F07 " в результатах самодиагностики " ACCELE педаль температура заряда воздуха ". Есть " xtag1 " обнаружен? ДА: Замените педаль акселератора в сборе ". C1F07 (ref-665988-S10449771872014102700000)(ref-666028-S29992149732014102700000)

Расшифровка кода ошибки (встроенный дисплей)	Имя диагностики неисправности	Условия обнаружения кода неисправности	Возможные причины
U0121 (127)	VDC CAN CIR2	При обнаружении блоком управления ADAS сигнала ошибки, поступающего по CAN-связи от исполнительного механизма АБС и электроагрегата (блока управления)	Привод и электроагрегат (блок управления) АБС

ПримечаниеЕсли расшифровка кода ошибки " U0121 " обнаружен вместе с расшифровка кода ошибки " U1000 ", сначала диагностируйте расшифровка кода ошибки " U1000 ". См. " " ADAS управление UNIT: расшифровка кода ошибки LOGIC " ". (ref-666028-S15088668072014102700000)

ВЫПОЛНИТЕ ПРОЦЕДУРУ ПОДТВЕРЖДЕНИЯ расшифровка кода ошибки Запустите двигатель. Включите систему DCA. Выполните " All расшифровка кода ошибки Reading " с помощью CONSULT. Проверьте, не обнаружен ли " U0121 " как текущий сбой в " Self Diagnostic Result " " ICC / ADAS ". Обнаружен ли " U0121 " как текущий сбой? ДА: Обратитесь к " Диагностика ". (ref-666028-S34524581082014102700000)(ref-665945-S42622371132014102700000)

Проверить SELF-Диагностика RESULTS проверить if " U1000 " is обнаружено exceeding than " U0121 " in " Self Diagnostic Result " of " ICC / ADAS ". Is " U1000 " обнаружено? YES: Perform the CAN communication система проверка. Repair or заменить of the неисправность parts. refore refer refer refer refer refer refer refer sepepepepepepepeper the " " ADFER refer refer refer refore the " " " ADFFFFER per per per per per per per purper purcer per per purpurpurper purpurpurpurpurpurpurpurpurpurpurpurper purpurpurp (ref-666028-S15088668072014102700000)
Проверить ABS ACTUATOR и ELECTRIC UNIT (управление UNIT) SELF-DIAGNOSTIC RESULTS Проверьте, обнаружен ли какой-либо расшифровка кода ошибки в " Self Diagnostic Result " " ABS ". Обнаружен ли какой-либо расшифровка кода ошибки? ДА: Выполните диагностику на обнаруженном расшифровка кода ошибки и отремонтируйте или замените неисправные детали. НЕТ: Замените блок управления ADAS. (ref-665979-S35509699872014102700000)(ref-665988-S10449771872014102700000)

Расшифровка кода ошибки (встроенный дисплей)	Имя диагностики неисправности	Условия обнаружения кода неисправности	Возможные причины
U0126 (130)	STRG SEN CAN CIR1	Если блок управления ADAS обнаруживает сигнал ошибки, поступающий от датчика угла поворота рулевого колеса по шине CAN	Датчик угла положения рулевого колеса

ПримечаниеЕсли расшифровка кода ошибки " U0126 " обнаружен вместе с расшифровка кода ошибки " U1000 ", сначала диагностируйте расшифровка кода ошибки " U1000 ". См. " " ADAS управление UNIT: расшифровка кода ошибки LOGIC " ". (ref-666028-S15088668072014102700000)

ВЫПОЛНИТЕ ПРОЦЕДУРУ ПОДТВЕРЖДЕНИЯ расшифровка кода ошибки Запустите двигатель. Включите систему DCA. Выполните " All расшифровка кода ошибки Reading " с помощью CONSULT. Проверьте, не обнаружен ли " U0126 " как текущий сбой в " Self Diagnostic Result " " ICC / ADAS ". Обнаружен ли " U0126 " как текущий сбой? ДА: Обратитесь к " Диагностика ". (ref-666028-S19061788642014102700000)(ref-665945-S42622371132014102700000)

Проверить SELF-Диагностика RESULTS проверить if " U1000 " is обнаружено exceeding than " U0126 " in " Self Diagnostic Result " of " ICC / ADAS ". Is " U1000 " обнаружено? YES: Perform the CAN communication система проверка. Repair or заменить of the неисправность parts. refore refer refer refer refer refer refer refer sepepepepepepepeper the " " ADFER refer refer refer refore the " " " ADFFFFER per per per per per per per purper purcer per per purpurpurper purpurpurpurpurpurpurpurpurpurpurpurper purpurpurp (ref-666028-S15088668072014102700000)
Проверить ABS ACTUATOR и ELECTRIC UNIT (управление UNIT) SELF-DIAGNOSTIC RESULTS Проверьте, обнаружен ли какой-либо расшифровка кода ошибки в " Self Diagnostic Result " " ABS ". Обнаружен ли какой-либо расшифровка кода ошибки? ДА: Выполните диагностику на обнаруженном расшифровка кода ошибки и отремонтируйте или замените неисправные детали. НЕТ: Замените блок управления ADAS. (ref-665979-S35509699872014102700000)(ref-665988-S10449771872014102700000)

Расшифровка кода ошибки (встроенный дисплей)	Имя диагностики неисправности	Условия обнаружения кода неисправности	Возможные причины
U0235 (144)	ДАТЧИК ICC МОЖЕТ CIR1	При обнаружении блоком управления ADAS сигнала ошибки, поступающего от датчика ICC по линии связи ITS	Датчик ICC

ПримечаниеПри обнаружении расшифровка кода ошибки " U0235 " вместе с расшифровка кода ошибки " U1000 " сначала выполните диагностику расшифровка кода ошибки " U1000 ". См. раздел " " ICC датчик: расшифровка кода ошибки LOGIC " ". (ref-665992-S25263406752014102700000)

ВЫПОЛНИТЕ ПРОЦЕДУРУ ПОДТВЕРЖДЕНИЯ расшифровка кода ошибки Запустите двигатель. Включите ГЛАВНЫЙ выключатель системы ICC. Выполните " All расшифровка кода ошибки Reading " с CONSULT. Проверьте, обнаружен ли " U0235 " как текущий сбой в " Self Diagnostic Result " " ICC / ADAS ". Обнаружен ли " U0235 " как текущий сбой? ДА: Обратитесь к разделу " ПРОЦЕДУРА ДИАГНОСТИКИ . НЕТ: (ref-665945-S42622371132014102700000)

Проверить ADAS управление UNIT SELF-DIAGNOSTICS RESULTS проверить if " U1000 " is обнаружено than " U0235 " in " Self Diagnostic Result " of " ICC / ADAS ". Is " U1000 " обнаружено? YES: Perform the CAN communication система проверка. Repair or заменить of the неисправность parts. См. " " " " " " ICICSENSOR: DECTOR: D: DENT: GO TO TO 2. (ref-665992-S25263406752014102700000)
Проверить ICC датчик SELF-DIAGNOSTIC RESULTS Проверьте, не обнаружен ли какой-либо расшифровка кода ошибки в " Self Diagnostic Result " в " LASER / RADAR ". Обнаружен ли какой-либо расшифровка кода ошибки? ДА: Выполните диагностику на обнаруженном расшифровка кода ошибки и отремонтируйте или замените неисправные детали. См. " " ИНДЕКС расшифровка кода ошибки " ". НЕТ: Замените блок управления AD. См. " ДЕМОНТАЖ И и УСТАНОВКА ". (ref-666028-S04771302532014102700000)(ref-665988-S10449771872014102700000)

Расшифровка кода ошибки (встроенный дисплей)	Имя диагностики неисправности	Условия обнаружения кода неисправности	Возможные причины
U0402 (122)	Блок управления трансмиссией (TCM) (блок управления трансмиссией) CAN CIRC1	Если блок управления ADAS обнаруживает сигнал ошибки, который принимается от блок управления трансмиссией (TCM) (блок управления трансмиссией) через связь CAN	TCM

ПримечаниеЕсли расшифровка кода ошибки " U0402 " обнаружен вместе с расшифровка кода ошибки " U1000 ", сначала диагностируйте расшифровка кода ошибки " U1000 ". См. " " ADAS управление UNIT: расшифровка кода ошибки LOGIC " ". (ref-666028-S15088668072014102700000)

ВЫПОЛНИТЕ ПРОЦЕДУРУ ПОДТВЕРЖДЕНИЯ расшифровка кода ошибки Запустите двигатель. Включите систему DCA. Выполните " All расшифровка кода ошибки Reading " с помощью CONSULT. Проверьте, не обнаружен ли " U0402 " как текущий сбой в " Self Diagnostic Result " " ICC / ADAS ". Обнаружен ли " U0402 " как текущий сбой? ДА: Обратитесь к " Диагностика ". (ref-666028-S38913805902014102700000)(ref-665945-S42622371132014102700000)

Проверить SELF-Диагностика RESULTS проверить if " U1000 " is обнаружено exceeding than " U0402 " in " Self Diagnostic Result " of " ICC / ADAS ". Is " U1000 " обнаружено? YES: Perform the CAN communication система проверка. Repair or заменить of the неисправность parts. refore refer refer refer refer refer refer refer sepepepepepepepeper the " " ADFER refer refer refer refore the " " " ADFFFFER per per per per per per per purper purcer per per purpurpurper purpurpurpurpurpurpurpurpurpurpurpurper purpurpurp (ref-666028-S15088668072014102700000)
Проверить блок управления трансмиссией (TCM) (блок управления трансмиссией) SELF-Диагностика RESULTS Проверьте, не обнаружен ли какой-либо расшифровка кода ошибки в " Self Diagnostic Result " в " трансмиссия ". Обнаружен ли какой-либо расшифровка кода ошибки? ДА: Выполните диагностику на обнаруженном расшифровка кода ошибки и отремонтируйте или замените неисправные детали. См. " " ИНДЕКС расшифровка кода ошибки " ". НЕТ: Замените блок управления AD. См. " ДЕМОНТАЖ И и УСТАНОВКА ". (ref-665954-S25782710952014102700000)(ref-665988-S10449771872014102700000)

Расшифровка кода ошибки (встроенный дисплей)	Имя диагностики неисправности	Условия обнаружения кода неисправности	Возможные причины
U0415 (126)	VDC CAN CIR1	При обнаружении блоком управления ADAS сигнала ошибки, поступающего по CAN-связи от исполнительного механизма АБС и электроагрегата (блока управления)	Привод и электроагрегат (блок управления) АБС

ПримечаниеЕсли расшифровка кода ошибки " U0415 " обнаружен вместе с расшифровка кода ошибки " U1000 ", сначала диагностируйте расшифровка кода ошибки " U1000 ". См. " " ADAS управление UNIT: расшифровка кода ошибки LOGIC " ". (ref-666028-S15088668072014102700000)

ВЫПОЛНИТЕ ПРОЦЕДУРУ ПОДТВЕРЖДЕНИЯ расшифровка кода ошибки Запустите двигатель. Включите систему DCA. Выполните " All расшифровка кода ошибки Reading " с помощью CONSULT. Проверьте, не обнаружен ли " U0415 " как текущий сбой в " Self Diagnostic Result " " ICC / ADAS ". Обнаружен ли " U0415 " как текущий сбой? ДА: Обратитесь к " Диагностика ". (ref-666028-S18284911682014102700000)(ref-665945-S42622371132014102700000)

Проверить SELF-Диагностика RESULTS проверить if " U1000 " is обнаружено exceeding than " U0415 " in " Self Diagnostic Result " of " ICC / ADAS ". Is " U1000 " обнаружено? YES: Perform the CAN communication система проверка. Repair or заменить of the неисправность parts. refore refer refer refer refer refer refer refer sepepepepepepepeper the " " ADFER refer refer refer refore the " " " ADFFFFER per per per per per per per purper purcer per per purpurpurper purpurpurpurpurpurpurpurpurpurpurpurper purpurpurp (ref-666028-S15088668072014102700000)
Проверить ABS ACTUATOR и ELECTRIC UNIT (управление UNIT) SELF-DIAGNOSTIC RESULTS Проверьте, обнаружен ли какой-либо расшифровка кода ошибки в " Self Diagnostic Result " " ABS ". Обнаружен ли какой-либо расшифровка кода ошибки? ДА: Выполните диагностику на обнаруженном расшифровка кода ошибки и отремонтируйте или замените неисправные детали. НЕТ: Замените блок управления ADAS. (ref-665979-S35509699872014102700000)(ref-665988-S10449771872014102700000)

Расшифровка кода ошибки (встроенный дисплей)	Имя диагностики неисправности	Условия обнаружения кода неисправности	Возможные причины
U0428 (131)	STRG SEN CAN CIR2	Если блок управления ADAS обнаруживает сигнал ошибки, поступающий от датчика угла поворота рулевого колеса по шине CAN	Датчик угла положения рулевого колеса

ПримечаниеЕсли расшифровка кода ошибки " U0428 " обнаружен вместе с расшифровка кода ошибки " U1000 ", сначала диагностируйте расшифровка кода ошибки " U1000 ". См. " " ADAS управление UNIT: расшифровка кода ошибки LOGIC " ". (ref-666028-S15088668072014102700000)

ВЫПОЛНИТЕ ПРОЦЕДУРУ ПОДТВЕРЖДЕНИЯ расшифровка кода ошибки Запустите двигатель. Включите систему DCA. Выполните " All расшифровка кода ошибки Reading " с помощью CONSULT. Проверьте, не обнаружен ли " U0428 " как текущий сбой в " Self Diagnostic Result " " ICC / ADAS ". Обнаружен ли " U0428 " как текущий сбой? ДА: Обратитесь к " Диагностика ". (ref-666028-S09843569072014102700000)(ref-665945-S42622371132014102700000)

Проверить SELF-Диагностика RESULTS проверить if " U1000 " is обнаружено exceeding than " U0428 " in " Self Diagnostic Result " of " ICC / ADAS ". Is " U1000 " обнаружено? YES: Perform the CAN communication система проверка. Repair or заменить of the неисправность parts. refore refer refer refer refer refer refer refer sepepepepepepepeper the " " ADFER refer refer refer refore the " " " ADFFFFER per per per per per per per purper purcer per per purpurpurper purpurpurpurpurpurpurpurpurpurpurpurper purpurpurp (ref-666028-S15088668072014102700000)
Проверить ABS ACTUATOR и ELECTRIC UNIT (управление UNIT) SELF-DIAGNOSTIC RESULTS Проверьте, обнаружен ли какой-либо расшифровка кода ошибки в " Self Diagnostic Result " " ABS ". Обнаружен ли какой-либо расшифровка кода ошибки? ДА: Выполните диагностику на обнаруженном расшифровка кода ошибки и отремонтируйте или замените неисправные детали. НЕТ: Замените блок управления ADAS. (ref-665979-S35509699872014102700000)(ref-665988-S10449771872014102700000)

Расшифровка кода ошибки (встроенный дисплей)	Имя диагностики неисправности	Условия обнаружения кода неисправности	Возможные причины
U1000 (100)	ЦЕПЬ CAN COMM	Если блок управления ADAS не передает или не принимает сигнал связи CAN или сигнал связи ITS в течение 2 секунд и более	Система связи CAN Система связи ITS

ПримечаниеПри обнаружении " U1000 " сначала выполните диагностику системы связи CAN.

ВЫПОЛНИТЕ САМОДИАГНОСТИКУ. Включите выключатель зажигания. Включите систему DCA, а затем подождите в течение 30 секунд или более. Выполните " All расшифровка кода ошибки Reading " с CONSULT. Проверьте, не обнаружен ли " U1000 " как текущий сбой в " Self Diagnostic Result " " ICC / ADAS ". Обнаружен " U1000 " как текущий сбой? ДА: Обратитесь к " СХЕМЕ ПРОЦЕССА ДИАГНОСТИКИ НЕИСПРАВНОСТИ ". (ref-665958-S16638250732014102700000)(ref-665945-S42622371132014102700000)

DTC	Имя диагностики неисправности	Условия обнаружения кода неисправности	Возможные причины
U1000	ЦЕПЬ CAN COMM	Если привод педали акселератора не передает или не принимает коммуникационный сигнал ITS в течение 2 секунд или более	Коммуникационная система ITS

ВЫПОЛНИТЕ САМОДИАГНОСТИКУ Включите выключатель зажигания. Включите систему DCA, а затем подождите в течение 2 секунд или более. Выполните " All расшифровка кода ошибки Reading " с помощью CONSULT. Проверьте, обнаружен ли " U1000 " как текущий сбой в " Self Diagnostic Result " в " ACCELE педаль температура заряда воздуха ". Обнаружен " U1000 " как текущий сбой? ДА: Обратитесь к " СХЕМА " ДИАГНОСТИКА. (ref-665958-S16638250732014102700000)(ref-665945-S42622371132014102700000)

Расшифровка кода ошибки (встроенный дисплей)	Имя диагностики неисправности	Условия обнаружения кода неисправности	Возможные причины
U1010 (110)	БЛОК УПРАВЛЕНИЯ (CAN)	При обнаружении блоком управления ADAS неисправности по первичной диагностике контроллера CAN	Блок управления ADAS

ВЫПОЛНИТЕ ПРОЦЕДУРУ ПОДТВЕРЖДЕНИЯ расшифровка кода ошибки Включите систему DCA. Выполните " All расшифровка кода ошибки Reading " с CONSULT. Проверьте, обнаружен ли " U1010 " как текущий сбой в " Self Diagnostic Result " " ICC / ADAS ". Обнаружен ли " U1010 " как текущий сбой? ДА: Замените блок управления ADAS. См. " " СНЯТИЕ И УСТАНОВКА ". Нет осмотра. (ref-665988-S10449771872014102700000)

DTC	Имя диагностики неисправности	Условия обнаружения кода неисправности	Возможные причины
U1010	БЛОК УПРАВЛЕНИЯ (CAN)	Если исполнительный механизм педали акселератора обнаруживает неисправность с помощью первоначальной диагностики контроллера CAN	Привод педали акселератора

ВЫПОЛНИТЕ ПРОЦЕДУРУ ПОДТВЕРЖДЕНИЯ расшифровка кода ошибки Включите систему DCA. Выполните " All расшифровка кода ошибки Reading " с CONSULT. Проверьте, не обнаружен ли " U1010 " как текущий сбой в " Self Diagnostic Result " " ACCELE педаль температура заряда воздуха ". Обнаружен ли " U1010 " как текущий сбой? ДА: Замените привод педали акселератора. См. " СНЯТИЕ И и УСТАНОВКА ". Нет осмотра. (ref-666028-S29992149732014102700000)

Расшифровка кода ошибки (встроенный дисплей)	Имя диагностики неисправности	Условия обнаружения кода неисправности	Возможные причины
U150C (158)	ЦИРКУЛЯЦИЯ ЦИЛИНДРА VDC 3	Блок управления ADAS обнаруживает сигнал ошибки, который поступает от исполнительного механизма АБС и электрического блока (блока управления) по CAN-связи	Привод и электроагрегат (блок управления) АБС

ПримечаниеЕсли расшифровка кода ошибки " U150C " обнаружен вместе с расшифровка кода ошибки " U1000 ", сначала диагностируйте расшифровка кода ошибки " U1000 ". См. " " ADAS управление UNIT: расшифровка кода ошибки LOGIC " ". (ref-666028-S15088668072014102700000)

ВЫПОЛНИТЕ ПРОЦЕДУРУ ПОДТВЕРЖДЕНИЯ расшифровка кода ошибки Запустите двигатель. Включите систему DCA. Выполните " All расшифровка кода ошибки Reading " с помощью CONSULT. Проверьте, не обнаружен ли " U150C " как текущий сбой в " Self Diagnostic Result " " ICC / ADAS ". Обнаружен ли " U150C " как текущий сбой? ДА: Обратитесь к " Диагностика ". (ref-666028-S00811315382014102700000)(ref-665945-S42622371132014102700000)

Проверить SELF-Диагностика RESULTS проверить if " U1000 " is обнаружено exceeding than " U150C " in " Self Diagnostic Result " of " ICC / ADAS ". Is " U1000 " обнаружено? YES: Perform the CAN communication система проверка. Repair or заменить of the неисправность parts. refore refer refer refer refer refer refer refer sepepepepepepepeper the " " ADFER refer refer refer refore the " " " ADFFFFER per per per per per per per purper purcer per per purpurpurper purpurpurpurpurpurpurpurpurpurpurpurper purpurpurp (ref-666028-S15088668072014102700000)
Проверить ABS ACTUATOR и ELECTRIC UNIT (управление UNIT) SELF-DIAGNOSTIC RESULTS Проверьте, обнаружен ли какой-либо расшифровка кода ошибки в " Self Diagnostic Result " " ABS ". Обнаружен ли какой-либо расшифровка кода ошибки? ДА: Выполните диагностику на обнаруженном расшифровка кода ошибки и отремонтируйте или замените неисправные детали. НЕТ: Замените блок управления ADAS. (ref-665979-S35509699872014102700000)(ref-665988-S10449771872014102700000)

Расшифровка кода ошибки (встроенный дисплей)	Имя диагностики неисправности	Условия обнаружения кода неисправности	Возможные причины
U150D (159)	Блок управления трансмиссией (TCM) (блок управления трансмиссией) МОЖЕТ ЦИРКУЛЯЦИЯ 3	Блок управления ADAS обнаруживает сигнал ошибки, который принимается от блок управления трансмиссией (TCM) (блок управления трансмиссией) через связь CAN	TCM

ПримечаниеЕсли расшифровка кода ошибки " U150D " обнаружен вместе с расшифровка кода ошибки " U1000 ", сначала диагностируйте расшифровка кода ошибки " U1000 ". См. " " ADAS управление UNIT: расшифровка кода ошибки LOGIC " ". (ref-666028-S15088668072014102700000)

ВЫПОЛНИТЕ ПРОЦЕДУРУ ПОДТВЕРЖДЕНИЯ расшифровка кода ошибки Запустите двигатель. Включите систему DCA. Выполните " All расшифровка кода ошибки Reading " с помощью CONSULT. Проверьте, не обнаружен ли " U150D " как текущий сбой в " Self Diagnostic Result " " ICC / ADAS ". Обнаружен ли " U150D " как текущий сбой? ДА: Обратитесь к " Диагностика ". (ref-666028-S42371594262014102700000)(ref-665945-S42622371132014102700000)

Проверить SELF-Диагностика RESULTS проверить if " U1000 " is обнаружено exceeding than " U150D " in " Self Diagnostic Result " of " ICC / ADAS ". Is " U1000 " обнаружено? YES: Perform the CAN communication система проверка. Repair or заменить of the неисправность parts. refore refer refer refer refer refer refer refer sepepepepepepepeper the " " ADFER refer refer refer refore the " " " ADFFFFER per per per per per per per purper purcer per per purpurpurper purpurpurpurpurpurpurpurpurpurpurpurper purpurpurp (ref-666028-S15088668072014102700000)
Проверить блок управления трансмиссией (TCM) (блок управления трансмиссией) SELF-Диагностика RESULTS Проверьте, не обнаружен ли какой-либо расшифровка кода ошибки в " Self Diagnostic Result " в " трансмиссия ". Обнаружен ли какой-либо расшифровка кода ошибки? ДА: Выполните диагностику на обнаруженном расшифровка кода ошибки и отремонтируйте или замените неисправные детали. См. " " ИНДЕКС расшифровка кода ошибки " ". НЕТ: Замените блок управления AD. См. " ДЕМОНТАЖ И и УСТАНОВКА ". (ref-665954-S25782710952014102700000)(ref-665988-S10449771872014102700000)

Расшифровка кода ошибки (встроенный дисплей)	Имя диагностики неисправности	Условия обнаружения кода неисправности	Возможные причины
U150E (160)	BCM МОЖЕТ ЦИРКУЛЯЦИЯ 3	Блок управления ADAS обнаруживает сигнал ошибки, который принимается от BCM через связь CAN	BCM

ПримечаниеЕсли расшифровка кода ошибки " U150E " обнаружен вместе с расшифровка кода ошибки " U1000 ", сначала диагностируйте расшифровка кода ошибки " U1000 ". См. " " ADAS управление UNIT: расшифровка кода ошибки LOGIC " ". (ref-666028-S15088668072014102700000)

ВЫПОЛНИТЕ ПРОЦЕДУРУ ПОДТВЕРЖДЕНИЯ расшифровка кода ошибки Запустите двигатель. Включите систему DCA. Выполните " All расшифровка кода ошибки Reading " с помощью CONSULT. Проверьте, не обнаружен ли " U150E " как текущий сбой в " Self Diagnostic Result " " ICC / ADAS ". Обнаружен ли " U150E " как текущий сбой? ДА: Обратитесь к " Диагностика ". (ref-666028-S18912394882014102700000)(ref-665945-S42622371132014102700000)

Проверить SELF-Диагностика RESULTS проверить if " U1000 " is обнаружено exceeding than " U150E " in " Self Diagnostic Result " of " ICC / ADAS ". Is " U1000 " обнаружено? YES: Perform the CAN communication система проверка. Repair or заменить of the неисправность parts. refore refer refer refer refer refer refer refer sepepepepepepepeper the " " ADFER refer refer refer refore the " " " ADFFFFER per per per per per per per purper purcer per per purpurpurper purpurpurpurpurpurpurpurpurpurpurpurper purpurpurp (ref-666028-S15088668072014102700000)
Проверить BCM SELF-Диагностика RESULTS Проверить, не обнаружен ли какой-либо расшифровка кода ошибки в " Self Diagnostic Result " " BCM ". Обнаружен ли какой-либо расшифровка кода ошибки? ДА: Провести диагностику на обнаруженном расшифровка кода ошибки и отремонтировать или заменить неисправные детали. См. " " ИНДЕКС расшифровка кода ошибки " ". НЕТ: Заменить блок управления AD. См. " ДЕМОНТАЖ И и УСТАНОВКА ". (ref-665991-S25730333772014102700000)(ref-665988-S10449771872014102700000)

Расшифровка кода ошибки (встроенный дисплей)	Имя диагностики неисправности	Условия обнаружения кода неисправности	Возможные причины
U1502 (147)	ICC SEN CAN COMM CIR	Блок управления ADAS обнаруживает сигнал ошибки, который принимается от датчика ICC по CAN-связи	Датчик ICC

ПримечаниеПри обнаружении расшифровка кода ошибки " U1502 " вместе с расшифровка кода ошибки " U1000 " сначала выполните диагностику расшифровка кода ошибки " U1000 ". См. раздел " " ICC датчик: расшифровка кода ошибки LOGIC " ". (ref-665992-S25263406752014102700000)

ВЫПОЛНИТЕ ПРОЦЕДУРУ ПОДТВЕРЖДЕНИЯ расшифровка кода ошибки Запустите двигатель. Включите ГЛАВНЫЙ выключатель системы ICC. Выполните " All расшифровка кода ошибки Reading " с CONSULT. Проверьте, обнаружен ли " U1502 " как текущий сбой в " Self Diagnostic Result " " ICC / ADAS ". Обнаружен ли " U1502 " как текущий сбой? ДА: Обратитесь к разделу " ПРОЦЕДУРА ДИАГНОСТИКИ . НЕТ: (ref-665945-S42622371132014102700000)

Проверить SELF-Диагностика RESULTS проверить if " U1000 " is обнаружено other than " U1502 " in " Self Diagnostic Result " of " ICC / ADAS ". Is " U1000 " обнаружено? YES: Perform the CAN communication система проверка. Repair or заменить of неисправность parts. См. " " " " " Датчик IC: ЛОГDIC расшифровка кода ошибки: D. (ref-665992-S25263406752014102700000)
Проверить ICC датчик SELF-DIAGNOSTIC RESULTS Проверьте, не обнаружен ли какой-либо расшифровка кода ошибки в " Self Diagnostic Result " в " LASER / RADAR ". Обнаружен ли какой-либо расшифровка кода ошибки? ДА: Выполните диагностику на обнаруженном расшифровка кода ошибки и отремонтируйте или замените неисправные детали. См. " " ИНДЕКС расшифровка кода ошибки " ". НЕТ: Замените блок управления AD. См. " ДЕМОНТАЖ И и УСТАНОВКА ". (ref-666028-S04771302532014102700000)(ref-665988-S10449771872014102700000)

Расшифровка кода ошибки (встроенный дисплей)	Имя диагностики неисправности	Условия обнаружения кода неисправности	Возможные причины
U1513 (163)	ЦИРКУЛЯЦИЯ КОРПУСА РАСХОДОМЕРА 3	Блок управления ADAS обнаруживает сигнал ошибки, который принимается от комбинационного счетчика по CAN-связи	Комбинированный счетчик

ПримечаниеЕсли расшифровка кода ошибки " U1513 " обнаружен вместе с расшифровка кода ошибки " U1000 ", сначала диагностируйте расшифровка кода ошибки " U1000 ". См. " " ADAS управление UNIT: расшифровка кода ошибки LOGIC " ". (ref-666028-S15088668072014102700000)

ВЫПОЛНИТЕ ПРОЦЕДУРУ ПОДТВЕРЖДЕНИЯ расшифровка кода ошибки Запустите двигатель. Включите систему DCA. Выполните " All расшифровка кода ошибки Reading " с помощью CONSULT. Проверьте, не обнаружен ли " U1513 " как текущий сбой в " Self Diagnostic Result " " ICC / ADAS ". Обнаружен ли " U1513 " как текущий сбой? ДА: Обратитесь к " Диагностика ". (ref-666028-S38179860732014102700000)(ref-665945-S42622371132014102700000)

Проверить SELF-Диагностика RESULTS проверить if " U1000 " is обнаружено exceeding than " U1513 " in " Self Diagnostic Result " of " ICC / ADAS ". Is " U1000 " обнаружено? YES: Perform the CAN communication система проверка. Repair or заменить of the неисправность parts. refore refer refer refer refer refer refer refer sepepepepepepepeper the " " ADFER refer refer refer refore the " " " ADFFFFER per per per per per per per purper purcer per per purpurpurper purpurpurpurpurpurpurpurpurpurpurpurper purpurpurp (ref-666028-S15088668072014102700000)
Проверить COMBINATION METER SELF-DIAGNOSTICS RESULTS проверить if any any расшифровка кода ошибки is обнаружено in " Self Diagnostic Result " of " METER / m " a ". Is any расшифровка кода ошибки обнаружено? YES: Выполните диагностику на обнаруженном расшифровка кода ошибки и отремонтируйте или замените неисправные детали. См. " ИНДЕКС расшифровка кода ошибки ". НЕТ: Замените блок управления AD. См. ДЕМОНТАЖ и УСТАНОВКА (ref-665988-S10449771872014102700000)

Расшифровка кода ошибки (встроенный дисплей)	Имя диагностики неисправности	Условия обнаружения кода неисправности	Возможные причины
U1514 (165)	STRG SEN МОЖЕТ ЦИРКУЛЯЦИЯ 3	Блок управления ADAS обнаруживает сигнал ошибки, который поступает от датчика угла поворота рулевого колеса по шине CAN	Датчик угла положения рулевого колеса

ПримечаниеЕсли расшифровка кода ошибки " U1514 " обнаружен вместе с расшифровка кода ошибки " U1000 ", сначала диагностируйте расшифровка кода ошибки " U1000 ". См. " " ADAS управление UNIT: расшифровка кода ошибки LOGIC " ". (ref-666028-S15088668072014102700000)

ВЫПОЛНИТЕ ПРОЦЕДУРУ ПОДТВЕРЖДЕНИЯ расшифровка кода ошибки Запустите двигатель. Включите систему DCA. Выполните " All расшифровка кода ошибки Reading " с помощью CONSULT. Проверьте, не обнаружен ли " U1514 " как текущий сбой в " Self Diagnostic Result " " ICC / ADAS ". Обнаружен ли " U1514 " как текущий сбой? ДА: Обратитесь к " Диагностика ". (ref-666028-S18015550282014102700000)(ref-665945-S42622371132014102700000)

Проверить SELF-Диагностика RESULTS проверить if " U1000 " is обнаружено exceeding than " U1514 " in " Self Diagnostic Result " of " ICC / ADAS ". Is " U1000 " обнаружено? YES: Perform the CAN communication система проверка. Repair or заменить of the неисправность parts. refore refer refer refer refer refer refer refer sepepepepepepepeper the " " ADFER refer refer refer refore the " " " ADFFFFER per per per per per per per purper purcer per per purpurpurper purpurpurpurpurpurpurpurpurpurpurpurper purpurpurp (ref-666028-S15088668072014102700000)
Проверить ABS ACTUATOR и ELECTRIC UNIT (управление UNIT) SELF-DIAGNOSTIC RESULTS Проверьте, обнаружен ли какой-либо расшифровка кода ошибки в " Self Diagnostic Result " " ABS ". Обнаружен ли какой-либо расшифровка кода ошибки? ДА: Выполните диагностику на обнаруженном расшифровка кода ошибки и отремонтируйте или замените неисправные детали. НЕТ: Замените блок управления ADAS. (ref-665979-S35509699872014102700000)(ref-665988-S10449771872014102700000)

Расшифровка кода ошибки (встроенный дисплей)	Имя диагностики неисправности	Условия обнаружения кода неисправности	Возможные причины
U1515 (165)	ДАТЧИК ICC МОЖЕТ ЦИРКУЛИРОВАТЬ 3	Блок управления ADAS обнаруживает сигнал ошибки, который принимается от датчика ICC по CAN-связи	Датчик ICC

ПримечаниеЕсли расшифровка кода ошибки " U1515 " обнаружен вместе с расшифровка кода ошибки " U1000 ", сначала выполните диагностику расшифровка кода ошибки " U1000 ". См. раздел " " Логика расшифровка кода ошибки " ". (ref-665988-S14591167342014102700000)

ВЫПОЛНИТЕ ПРОЦЕДУРУ ПОДТВЕРЖДЕНИЯ расшифровка кода ошибки Запустите двигатель. Включите систему DCA. Выполните " All расшифровка кода ошибки Reading " с помощью CONSULT. Проверьте, не обнаружен ли " U1515 " как текущий сбой в " Self Diagnostic Result " " ICC / ADAS ". Обнаружен ли " U1515 " как текущий сбой? ДА: Обратитесь к " Диагностика ". (ref-666028-S05617864122014102700000)(ref-665945-S42622371132014102700000)

Проверить SELF-Диагностика RESULTS проверить if " U1000 " is обнаружено exceeding than " U1515 " in " Self Diagnostic Result " of " ICC / ADAS ". Is " U1000 " обнаружено? YES: Perform the CAN communication система проверка. Repair or заменить of the неисправность parts. refore refer refer refer refer refer refer refer sepepepepepepepeper the " " ADFER refer refer refer refore the " " " ADFFFFER per per per per per per per purper purcer per per purpurpurper purpurpurpurpurpurpurpurpurpurpurpurper purpurpurp (ref-666028-S15088668072014102700000)
Проверить ICC датчик SELF-Диагностика RESULTS Проверить, обнаружен ли какой-либо расшифровка кода ошибки в " Self Diagnostic Result " в " LASER ". Обнаружен ли какой-либо расшифровка кода ошибки? ДА: Провести диагностику на обнаруженном расшифровка кода ошибки и отремонтировать или заменить неисправные детали. См. " " ИНДЕКС расшифровка кода ошибки " ". НЕТ: Заменить блок управления AD. См. " ДЕМОНТАЖ И и УСТАНОВКА ". (ref-666028-S04771302532014102700000)(ref-665988-S10449771872014102700000)

Расшифровка кода ошибки (встроенный дисплей)	Имя диагностики неисправности	Условия обнаружения кода неисправности	Возможные причины
U1517 (167)	APA CAN CIRC 3	Блок управления ADAS обнаруживает сигнал ошибки, который поступает от привода педали акселератора по CAN-связи	Привод педали акселератора

ПримечаниеЕсли расшифровка кода ошибки " U1517 " обнаружен вместе с расшифровка кода ошибки " U1000 ", сначала диагностируйте расшифровка кода ошибки " U1000 ". См. " " ADAS управление UNIT: расшифровка кода ошибки LOGIC " ". (ref-666028-S15088668072014102700000)

ВЫПОЛНИТЕ ПРОЦЕДУРУ ПОДТВЕРЖДЕНИЯ расшифровка кода ошибки Запустите двигатель. Включите систему DCA. Выполните " All расшифровка кода ошибки Reading " с помощью CONSULT. Проверьте, не обнаружен ли " U1517 " как текущий сбой в " Self Diagnostic Result " " ICC / ADAS ". Обнаружен ли " U1517 " как текущий сбой? ДА: Обратитесь к " Диагностика ". (ref-666028-S29006598712014102700000)(ref-665945-S42622371132014102700000)

Проверить SELF-Диагностика RESULTS проверить if " U1000 " is обнаружено exceeding than " U1517 " in " Self Diagnostic Result " of " ICC / ADAS ". Is " U1000 " обнаружено? YES: Perform the CAN communication система проверка. Repair or заменить of the неисправность parts. refore refer refer refer refer refer refer refer sepepepepepepepeper the " " ADFER refer refer refer refore the " " " ADFFFFER per per per per per per per purper purcer per per purpurpurper purpurpurpurpurpurpurpurpurpurpurpurper purpurpurp (ref-666028-S15088668072014102700000)
Проверить ACCELERATOR педаль ACTUATOR SELF-DIAGNOSTIC RESULTS проверить if any is обнаружено in " Self Diagnostic Result " of " ACCELE педаль температура заряда воздуха ". Is any расшифровка кода ошибки обнаружено? YES: Perform diagnagnostic on the обнаружено Dected расшифровка кода ошибки и repective or заменить or заменить to заменить the failectioning the failfected parts. No. No. No. No. No. No заменить: заменить: заменить: заменить: заменить. заменить the заменить the заменить. (Нет ace. (ref-666028-S07305004412014102700000)(ref-665988-S10449771872014102700000)

Расшифровка кода ошибки (встроенный дисплей)	Имя диагностики неисправности	Условия обнаружения кода неисправности	Возможные причины
U151D (173)	HPCM CAN КОНТУР 2	Блок управления ADAS обнаруживает сигнал ошибки, который принимается от HPCM через связь CAN	HPCM

ПримечаниеПри обнаружении расшифровка кода ошибки U151D вместе с расшифровка кода ошибки U1000 сначала выполните диагностику расшифровка кода ошибки U1000. Обратитесь к разделу " " ADAS управление UNIT: расшифровка кода ошибки LOGIC " ". (ref-666028-S15088668072014102700000)

ВЫПОЛНИТЕ ПРОЦЕДУРУ ПОДТВЕРЖДЕНИЯ расшифровка кода ошибки Запустите двигатель. Включите систему DCA. Выполните все чтение расшифровка кода ошибки с помощью CONSULT. Проверьте, не обнаружен ли U151D как текущий сбой в результате самодиагностики ICC / ADAS. U151D обнаружен как текущий сбой? ДА: Обратитесь к " ПРОЦЕДУРЕ ДИАГНОСТИКИ ". НЕТ: Обратитесь к разделу " " ПРЕРЫВИСТЫЙ ИНЦИДЕНТ ". (ref-666028-S29593049612014102700000)(ref-665945-S42622371132014102700000)

ПРОВЕРКА РЕЗУЛЬТАТОВ САМОДИАГНОСТИКИ Проверьте, не обнаружено ли в результате самодиагностики ICC / ADAS значение U1000, отличное от U151D. Обнаружено ли значение U1000? ДА: Выполните проверку системы связи CAN. Отремонтируйте или замените неисправные детали. Обратитесь к разделу " " БЛОК УПРАВЛЕНИЯ ADAS: ЛОГИКА расшифровка кода ошибки " ". НЕТ: ПЕРЕЙДИТЕ К разделу 2. (ref-666028-S15088668072014102700000)
Проверить HPCM SELF-Диагностика RESULTS Проверьте, обнаружен ли какой-либо расшифровка кода ошибки в результате самодиагностики Ev / HEV. Обнаружен ли какой-либо расшифровка кода ошибки? ДА: Выполните диагностику на обнаруженном расшифровка кода ошибки и отремонтируйте или замените неисправные детали. См. " " ИНДЕКС расшифровка кода ошибки " ". НЕТ: Замените блок управления ADAS. См. " ДЕМОНТАЖ И И УСТАНОВКА ". (ref-665949-S24240529272014102700000)(ref-665988-S10449771872014102700000)

Расшифровка кода ошибки (встроенный дисплей)	Имя диагностики неисправности	Условия обнаружения кода неисправности	Возможные причины
U151E (173)	HPCM CAN КОНТУР 1	Блок управления ADAS обнаруживает сигнал ошибки, который принимается от HPCM через связь CAN	HPCM

ПримечаниеПри обнаружении расшифровка кода ошибки U151E вместе с расшифровка кода ошибки U1000 сначала выполните диагностику расшифровка кода ошибки U1000. Обратитесь к разделу " " ADAS управление UNIT: расшифровка кода ошибки LOGIC " ". (ref-666028-S15088668072014102700000)

ВЫПОЛНИТЕ ПРОЦЕДУРУ ПОДТВЕРЖДЕНИЯ расшифровка кода ошибки Запустите двигатель. Включите систему DCA. Выполните все чтение расшифровка кода ошибки с помощью CONSULT. Проверьте, не обнаружен ли U151E как текущий сбой в результате самодиагностики ICC / ADAS. U151E обнаружен как текущий сбой? ДА: Обратитесь к " ПРОЦЕДУРЕ ДИАГНОСТИКИ ". НЕТ: Обратитесь к разделу " " ПРЕРЫВИСТЫЙ ИНЦИДЕНТ ". (ref-666028-S19959760702014102700000)(ref-665945-S42622371132014102700000)

ПРОВЕРКА РЕЗУЛЬТАТОВ САМОДИАГНОСТИКИ Проверьте, не обнаружено ли в результате самодиагностики ICC / ADAS значение U1000, отличное от U151E. Обнаружено ли значение U1000? ДА: Выполните проверку системы связи CAN. Отремонтируйте или замените неисправные детали. Обратитесь к разделу " " БЛОК УПРАВЛЕНИЯ ADAS: ЛОГИКА расшифровка кода ошибки " ". НЕТ: ПЕРЕЙДИТЕ К разделу 2. (ref-666028-S15088668072014102700000)
Проверить HPCM SELF-Диагностика RESULTS Проверьте, обнаружен ли какой-либо расшифровка кода ошибки в результате самодиагностики Ev / HEV. Обнаружен ли какой-либо расшифровка кода ошибки? ДА: Выполните диагностику на обнаруженном расшифровка кода ошибки и отремонтируйте или замените неисправные детали. См. " " ИНДЕКС расшифровка кода ошибки " ". НЕТ: Замените блок управления ADAS. См. " ДЕМОНТАЖ И И УСТАНОВКА ". (ref-665949-S24240529272014102700000)(ref-665988-S10449771872014102700000)

Расшифровка кода ошибки (встроенный дисплей)	Имя диагностики неисправности	Условия обнаружения кода неисправности	Возможные причины
U151F (175)	КОНТУР HPCM CAN 3	Блок управления ADAS обнаруживает сигнал ошибки, который принимается от HPCM через связь CAN	HPCM

ПримечаниеПри обнаружении расшифровка кода ошибки U151F вместе с расшифровка кода ошибки U1000 сначала выполните диагностику расшифровка кода ошибки U1000. Обратитесь к разделу " " ADAS управление UNIT: расшифровка кода ошибки LOGIC " ". (ref-666028-S15088668072014102700000)

ВЫПОЛНИТЕ ПРОЦЕДУРУ ПОДТВЕРЖДЕНИЯ расшифровка кода ошибки Запустите двигатель. Включите систему DCA. Выполните все чтение расшифровка кода ошибки с помощью CONSULT. Проверьте, не обнаружен ли U151F как текущий сбой в результате самодиагностики ICC / ADAS. U151F обнаружен как текущий сбой? ДА: Обратитесь к " ПРОЦЕДУРЕ ДИАГНОСТИКИ ". НЕТ: Обратитесь к разделу " " ПРЕРЫВИСТЫЙ ИНЦИДЕНТ ". (ref-666028-S25836132552014102700000)(ref-665945-S42622371132014102700000)

ПРОВЕРКА РЕЗУЛЬТАТОВ САМОДИАГНОСТИКИ Проверьте, не обнаружено ли в результате самодиагностики ICC / ADAS значение U1000, отличное от U151F. Обнаружено ли значение U1000? ДА: Выполните проверку системы связи CAN. Отремонтируйте или замените неисправные детали. Обратитесь к разделу " " БЛОК УПРАВЛЕНИЯ ADAS: ЛОГИКА расшифровка кода ошибки " ". НЕТ: ПЕРЕЙДИТЕ К разделу 2. (ref-666028-S15088668072014102700000)
Проверить HPCM SELF-Диагностика RESULTS Проверьте, обнаружен ли какой-либо расшифровка кода ошибки в результате самодиагностики Ev / HEV. Обнаружен ли какой-либо расшифровка кода ошибки? ДА: Выполните диагностику на обнаруженном расшифровка кода ошибки и отремонтируйте или замените неисправные детали. См. " " ИНДЕКС расшифровка кода ошибки " ". НЕТ: Замените блок управления ADAS. См. " ДЕМОНТАЖ И И УСТАНОВКА ". (ref-665949-S24240529272014102700000)(ref-665988-S10449771872014102700000)

Информация по монтажным схемам приведена в разделе " электросхема ". (ref-665988-S15502694182014102700000)

Проверить ADAS управление UNIT Питание SUPPLY цепь Проверьте напряжение между разъемом жгута ADAS управление unit и землей. Состояние клеммы Напряжение (приблизительно) (+) (-) ADAS управление unit Масса Выключатель зажигания Разъем Клемма B104 16 ВЫКЛ 0 В ВКЛ Напряжение аккумуляторной батареи Является ли результат проверки нормальным? ДА: ПЕРЕЙТИ К 2. НЕТ: Отремонтируйте цепь питания ADAS управление.
Проверить ADAS управление UNIT масса цепь Выключите выключатель зажигания. Отсоедините разъем блока управления ADAS. Проверьте целостность цепи между разъемом жгута блока управления ADAS и землей. Блок управления ADAS. Клемма B104 6 Да Нормальный ли результат осмотра? ДА: Конец осмотра. НЕТ: Отремонтируйте цепь массы блока управления ADAS.

Информация по монтажным схемам приведена в разделе " электросхема ". (ref-666028-S17019842962014102700000)

ПРОВЕРЬТЕ ПРЕДОХРАНИТЕЛИ Проверьте, не перегорел ли какой-либо из следующих предохранителей: Наименование сигнала Предохранитель № Аккумуляторный блок питания 75 Перегорел ли предохранитель? ДА: ПЕРЕЙТИ К 2. НЕТ: Замените перегоревший предохранитель после ремонта поврежденной цепи.
Проверить ACCELERATOR педаль ACTUATOR Питание SUPPLY цепь Проверьте напряжение между разъемом жгута привода педали акселератора и землей. Состояние клемм Напряжение (приблизительно) (+) (-) Привод педали акселератора Масса Выключатель зажигания Разъем Клемма E74 1 ОТКЛ Напряжение аккумуляторной батареи 3 ВКЛ. Результат проверки нормальный? ДА: ПЕРЕЙТИ К 3. НЕТ: Отремонтировать цепь питания привода педали акселератора.
Проверить ACCELERATOR педаль ACTUATOR масса цепь Выключите выключатель зажигания. Отсоедините разъем привода педали акселератора. Проверьте целостность между разъемом жгута привода педали акселератора и землей. Привод педали акселератора Разъем непрерывности массы Клемма E74 2 Да Нормальный ли результат осмотра? ДА: Конец осмотра. НЕТ: Отремонтируйте цепь массы привода педали акселератора.

Таблица симптомов

Признаки		Ссылка
Операция	Выключатель не включается	См. раздел " " ОПИСАНИЕ " ". (ref-666028-S30460916432014102700000)
	Выключатель не выключается
	Системные настройки DCA не могут быть включены на информационном дисплее	См. раздел " " ОПИСАНИЕ " ". (ref-666028-S25114487522014102700000)
	Невозможно отключить системную настройку DCA на информационном дисплее
	Система DCA не активирована (выключатель включен)	См. раздел " " ОПИСАНИЕ " ". (ref-666028-S31450248872014102700000)
Дисплей / звуковой сигнал	Информационный дисплей не светится (индикатор впереди транспортного средства)	См. раздел " " ОПИСАНИЕ " ". (ref-665978-S03801914302014102700000)
Дисплей / звуковой сигнал	Звуковой сигнал не звучит	См. раздел " " ОПИСАНИЕ " ". (ref-666028-S04458026182014102700000)
Контроль	Не создается усилие для возврата педали акселератора	См. раздел " " ОПИСАНИЕ " ". (ref-666028-S18774584722014102700000)
Обнаружение ведущего транспортного средства	Часто не может обнаружить впереди идущее транспортное средство	См. раздел " " ОПИСАНИЕ " ". (ref-666028-S23478791242014102700000)
	Зона обнаружения короткая
	Система ошибочно идентифицирует транспортное средство, даже если впереди нет транспортного средства	Отрегулируйте наводку датчика ICC: См. " " ОПИСАНИЕ " ". Выполните тест действия. См. " " ОПИСАНИЕ " ". (ref-665992-S35518342732014102700000)(ref-666028-S11191649692014102700000)
	Система ошибочно идентифицирует транспортное средство на следующей полосе
	Система вообще не обнаруживает впереди идущее транспортное средство	См. раздел " " ОПИСАНИЕ " ". (ref-666028-S25875740342014102700000)

Проверить DCA система SETTING (ПРОВЕРЬ НАСТРОЙКУ СИСТЕМЫ DCA) Запустите двигатель. После запуска двигателя подождите 5 секунд или более. Проверьте, что настройка системы DCA на информационном дисплее включена. Включена ли настройка системы DCA? ДА: GO TO 2. НЕТ: Включите настройку системы DCA.
ПРОВЕРКА ДИНАМИЧЕСКОГО ПЕРЕКЛЮЧАТЕЛЯ ПОМОЩИ ВОДИТЕЛЮ Запустите двигатель. Проверьте, что DYNA Sw работает нормально в мониторе данных ICC / ADAS с CONSULT. Результат проверки нормальный? ДА: ПЕРЕЙТИ К 3. НЕТ: ПЕРЕЙТИ К 5.
Проверить DCA система выключатель INDICATOR цепь Start the двигатель. Select the активно проверка item DCA INDICATOR of ICC / ADAS с CONSULT. проверить if the DCA система выключатель indicator осветительные приборы when the проверка item is operated. Is the проверка result normal? YES: GO TO 6. NO: GO TO 4.
ВЫПОЛНИТЕ САМОДИАГНОСТИКУ КОМБИНИРОВАННОГО ИЗМЕРИТЕЛЬНОГО ПРИБОРА Выполните все показания расшифровка кода ошибки с помощью CONSULT. Проверьте, обнаружен ли расшифровка кода ошибки в результатах самодиагностики METER / Ma. Обратитесь к " " ИНДЕКСУ расшифровка кода ошибки " ". Результат проверки нормальный? ДА: ПЕРЕЙТИ К 7. НЕТ: ПЕРЕЙТИ К 6. (ref-665978-S03980910712014102700000)
ПРОВЕРЬТЕ ЦЕПЬ ПЕРЕКЛЮЧАТЕЛЯ РУЛЕВОГО УПРАВЛЕНИЯ Проверьте цепь переключателя рулевого управления. См. " " ПРОЦЕДУРА ДИАГНОСТИКИ " ". Результат проверки в норме? ДА: ПЕРЕЙТИ К 6. НЕТ: ПЕРЕЙТИ К 7. (ref-665978-S06962990942014102700000)
ВЫПОЛНИТЕ САМОДИАГНОСТИКУ Выполните все чтение расшифровка кода ошибки с помощью CONSULT. Проверьте, обнаружен ли расшифровка кода ошибки в результатах самодиагностики ICC / ADAS. См. " " ИНДЕКС расшифровка кода ошибки " ". Обнаружен ли расшифровка кода ошибки? ДА: ПЕРЕЙТИ К 7. НЕТ: ПЕРЕЙТИ К 8. (ref-666028-S24498565042014102700000)
РЕМОНТ ИЛИ ЗАМЕНА НЕИСПРАВНЫХ ДЕТАЛЕЙ. Ремонт или замена неисправных деталей.: ПЕРЕЙТИ К 8.
Проверить DCA система Стирание результата самодиагностики, а затем повторное выполнение считывания всех расшифровка кода ошибки после выполнения теста действия. (См. раздел " " ОПИСАНИЕ " " для теста действия.) Проверьте, что система DCA работает нормально.: проверка End. (ref-666028-S11191649692014102700000)

Проверить DCA система SETTING Запустите двигатель. Проверьте, что настройка системы DCA может быть включена / выключена на дисплее информации комбинированного измерителя с помощью переключателя рулевого управления. Результат осмотра нормальный? ДА: Конец осмотра. НЕТ: ПЕРЕЙТИ К 2.
ПРОВЕРЬТЕ ЦЕПЬ ПЕРЕКЛЮЧАТЕЛЯ РУЛЕВОГО УПРАВЛЕНИЯ Проверьте переключатель рулевого управления. Обратитесь к разделу " " ПРОЦЕДУРА ДИАГНОСТИКИ " ". Результат проверки в норме? ДА: ПЕРЕЙТИ К 3. НЕТ: Отремонтируйте или замените жгут или разъем. (ref-665978-S06962990942014102700000)
ПРОВЕРЬТЕ СОПРОТИВЛЕНИЕ ПЕРЕКЛЮЧАТЕЛЯ РУЛЕВОГО УПРАВЛЕНИЯ Проверьте сопротивление переключателя рулевого управления. Обратитесь к разделу " " ПРОВЕРКА КОМПОНЕНТОВ " ". Результат проверки в норме? ДА: Замените комбинированный измеритель. Обратитесь к разделу " " ДЕМОНТАЖ И УСТАНОВКА " ". НЕТ: Замените переключатель рулевого управления. Обратитесь к разделу " " ДЕМОНТАЖ И УСТАНОВКА " ". (ref-665978-S38535933522014102700000)(ref-665978-S41241073752014102700000)(ref-665990-S30505350922014102700000)

Проверить CAUSE OF AUTOMATIC CANCELLATION. проверить if there is any cancellation датчик in the " CAUSE OF AUTO-отмена " to " logic " to " WORK SUPPORT " of " ICC / ADAS " с CONSULT. Is it displayed? GO TO 2. " OPE Sw VOLT ": Refer " расшифровка кода ошибки ". (ref-666028-S06717944962014102700000)(ref-666028-S23964124752014102700000)(ref-666028-S26061201062014102700000)(ref-666028-S15088668072014102700000)(ref-666028-S15088668072014102700000)(ref-666028-S19541206572014102700000)(ref-666028-S13586457822014102700000)(ref-666028-S24581783182014102700000)
ВЫПОЛНИТЕ ВСЮ САМОДИАГНОСТИКУ Выполните " All расшифровка кода ошибки Reading ". Проверьте, обнаружен ли какой-либо расшифровка кода ошибки в результатах самодиагностики " ICC / ADAS ". Обратитесь к " " расшифровка кода ошибки оглавление " ". Обнаружен ли какой-либо расшифровка кода ошибки? ДА: ПЕРЕЙТИ К 3. НЕТ: ПЕРЕЙТИ К 4. (ref-665988-S00144668982014102700000)
РЕМОНТ ИЛИ ЗАМЕНА НЕИСПРАВНЫХ ДЕТАЛЕЙ Ремонт или замена неисправных деталей, выявленных по результату самодиагностики.: ПЕРЕЙТИ К 6.
Проверить EACH выключатель и VEHICLE скорость сигнал Start the двигатель. проверить that the following items operate normally in " DATA тормоз " of " ICC / ADAS ". " Vhcl скорость SE " " тормоз Sw ". DYNA Sw " Is a failfuncting item? All Items All All ' go: GO to GO to GO to 5. ". Vhccccchcccccccw L ".f".f- См. (ref-666028-S23964124752014102700000)(ref-666028-S36867221242014102700000)(ref-666028-S06717944962014102700000)
ЗАМЕНИТЬ БЛОК УПРАВЛЕНИЯ ADAS Замените блок управления ADAS. См. раздел " ДЕМОНТАЖ И МОНТАЖ ".: ПЕРЕЙТИ К РАЗДЕЛУ 6. (ref-665988-S10449771872014102700000)
Проверить DCA система Стирание " результата самодиагностики ", а затем повторное выполнение " All расшифровка кода ошибки Reading " после выполнения теста действия. (См. раздел " " ОПИСАНИЕ " " для теста действия.) Проверьте, что система DCA находится в нормальном состоянии.: проверка End. (ref-666028-S11191649692014102700000)

ВЫПОЛНИТЬ АКТИВНЫЙ ТЕСТ Проверьте, звучит ли предупреждающий звуковой сигнал на активном элементе теста " ICC Зуммер " " ICC / ADAS " с CONSULT. Звучит ли предупреждающий звуковой сигнал? ДА: ПЕРЕЙТИ К 2. НЕТ: ПЕРЕЙТИ К 3.
ПРОВЕРЬТЕ СИМПТОМ НЕИСПРАВНОСТИ ВО ВРЕМЯ РАБОТЫ ПРЕДУПРЕЖДАЮЩЕГО УТОРА Поймите условие обнаружения впереди идущего автомобиля, когда возникла неисправность. Если должен был прозвучать предупреждающий утор, замените блок управления ADAS. См. " " СНЯТИЕ И УСТАНОВКА " ".: ПЕРЕЙТИ К 9. (ref-665988-S10449771872014102700000)
ВЫПОЛНИТЕ САМОДИАГНОСТИКУ Выполните " All расшифровка кода ошибки Reading " с CONSULT. Проверьте, не обнаружен ли " U1000 " в результатах самодиагностики " ICC / ADAS ". Обнаружен ли " U1000 "? ДА: GO TO 4. НЕТ: GO TO 5.
ПРОВЕРКА СВЯЗИ CAN Проверьте связь CAN и отремонтируйте или замените неисправные детали. См. " " БЛОК УПРАВЛЕНИЯ ADAS: ЛОГИКА расшифровка кода ошибки " ".: ПЕРЕЙТИ К 9. (ref-666028-S15088668072014102700000)
ВЫПОЛНИТЕ САМОДИАГНОСТИКУ КОМБИНИРОВАННОГО ИЗМЕРИТЕЛЬНОГО ПРИБОРА Выполните " All расшифровка кода ошибки Reading " с CONSULT. Проверьте, обнаружен ли какой-либо расшифровка кода ошибки в результатах самодиагностики " METER / m " a ". Обнаружен ли какой-либо расшифровка кода ошибки? ДА: Отремонтируйте или замените неисправные детали. Обратитесь к " " расшифровка кода ошибки оглавление " ". НЕТ: ПЕРЕЙДИТЕ К 6. (ref-665978-S03980910712014102700000)
Проверить ICC предупреждение CHIME цепь Проверьте зуммер расходомера. Обратитесь к разделу " " ПРОВЕРКА ФУНКЦИЙ КОМПОНЕНТОВ " ". Результат проверки в норме? ДА: ПЕРЕЙТИ К 8. НЕТ: ПЕРЕЙТИ К 7. (ref-666024-S33694277792014102700000)
РЕМОНТ ИЛИ ЗАМЕНА НЕИСПРАВНЫХ ДЕТАЛЕЙ Ремонт или замена неисправных деталей.: ПЕРЕЙТИ К 9.
ЗАМЕНИТЬ БЛОК УПРАВЛЕНИЯ ADAS Замените блок управления ADAS. См. " " ДЕМОНТАЖ И МОНТАЖ " ".: ПЕРЕЙДИТЕ К РАЗДЕЛУ 9. (ref-665988-S10449771872014102700000)
Проверить DCA система Стереть " результат самодиагностики ", а затем снова выполнить " All расшифровка кода ошибки Reading " после выполнения теста действия. (Обратитесь к " " описание " " для теста действия.) Проверьте, исправна ли система DCA.: проверка End. (ref-666028-S11191649692014102700000)

ПРОВЕДИТЕ САМОДИАГНОСТИКУ Выполните " All расшифровка кода ошибки Reading " с CONSULT. Проверьте, не обнаружен ли какой-либо расшифровка кода ошибки в результатах самодиагностики " ICC / ADAS " или " ACCELE педаль температура заряда воздуха ". Обнаружен ли какой-либо расшифровка кода ошибки? ДА: GO TO 2. НЕТ: GO TO 3.
РЕМОНТ ИЛИ ЗАМЕНА НЕИСПРАВНЫХ ДЕТАЛЕЙ Ремонт или замена неисправных деталей. См. " " ИНДЕКС расшифровка кода ошибки " " (ICC / ADAS) или " " ИНДЕКС расшифровка кода ошибки " " (ACCELE педаль температура заряда воздуха).: ПЕРЕЙТИ К 5. (ref-666028-S24498565042014102700000)(ref-666028-S07305004412014102700000)
ВЫПОЛНИТЕ АКТИВНЫЙ ТЕСТ Проверьте, работает ли привод педали акселератора по активным контрольным пунктам " ПРИВОД ПЕДАЛИ АКСЕЛЕРАТОРА TEST1 " и " ПРИВОД ПЕДАЛИ АКСЕЛЕРАТОРА TEST2 " из " ACCELE педаль температура заряда воздуха " с CONSULT. Работает ли он? ДА: ПЕРЕЙТИ К 4. НЕТ: Замените педаль акселератора в сборе. Обратитесь к разделу " СНЯТИЕ И УСТАНОВКА ". (ref-666028-S29992149732014102700000)
ПРОВЕРИТЬ ЭФФЕКТИВНОСТЬ ОБНАРУЖЕНИЯ ВПЕРЕДИ ИДУЩЕГО ТРАНСПОРТНОГО СРЕДСТВА Понять условие обнаружения впереди идущего транспортного средства, когда произошла неисправность. Если функция обнаружения работает неправильно, проверьте в соответствии с " " ОПИСАНИЕМ " ".: Конец осмотра. (ref-666028-S23478791242014102700000)
Проверить DCA система Стереть " результат самодиагностики ", а затем снова выполнить " All расшифровка кода ошибки Reading " после выполнения теста действия. (Обратитесь к " " описание " " для теста действия.) Проверьте, исправна ли система DCA.: проверка End. (ref-666028-S11191649692014102700000)

ВИЗУАЛЬНАЯ ПРОВЕРКА (1) Проверьте загрязнение и посторонние вещества на участке датчика ICC переднего бампера. Есть ли посторонние материалы? ДА: ПЕРЕЙТИ К 3. НЕТ: ПЕРЕЙТИ К 2.
ВИЗУАЛЬНЫЙ КОНТРОЛЬ (2) Снять для переднего бампера. См. " " ДЕМОНТАЖ И УСТАНОВКА " ". Проверьте датчик ICC на наличие загрязнений и посторонних материалов. Существует ли посторонний материал? ДА: ПЕРЕЙТИ К 3. НЕТ: ПЕРЕЙТИ К 4. (ref-665951-S03716786732014102700000)
ОЧИСТИТЬ ГРЯЗЬ И ПОСТОРОННИЕ МАТЕРИАЛЫ Очистить от загрязнений и посторонних материалов область вокруг окна корпуса датчика ICC.: ПЕРЕЙТИ К 8.
ВИЗУАЛЬНЫЙ КОНТРОЛЬ (3) Проверьте датчик ICC на наличие трещин и царапин. Есть ли трещины или царапины? ДА: ПЕРЕЙТИ К 6. НЕТ: ПЕРЕЙТИ К 5.
РЕГУЛИРОВКА ЦЕНТРОВКИ ДАТЧИКА ICC Установите передний бампер. См. " " СНЯТИЕ И УСТАНОВКА " ". Отрегулируйте центровку датчика ICC. См. " " ОПИСАНИЕ " ". Выполните тест действия системы ICC. См. " " ОПИСАНИЕ " ". Проверьте, улучшается ли эффективность обнаружения впереди идущего автомобиля. Улучшается ли она? ДА: Конец осмотра. НЕТ: ПЕРЕЙТИ К 6. (ref-665951-S03716786732014102700000)(ref-665992-S35518342732014102700000)(ref-666028-S11191649692014102700000)
ЗАМЕНИТЬ ДАТЧИК ICC Заменить датчик ICC. См. " " СНЯТИЕ И УСТАНОВКА " ". Установите передний бампер. См. " " СНЯТИЕ И УСТАНОВКА " ". Отрегулируйте центровку датчика ICC. См. " " ОПИСАНИЕ " ". Выполните тест действия системы ICC. См. " " ОПИСАНИЕ " ". Проверьте, улучшается ли эффективность обнаружения впереди идущего транспортного средства. Улучшается ли это? ДА: Конец осмотра. НЕТ: ПЕРЕЙТИ К к 7. (ref-666028-S11615946322014102700000)(ref-665951-S03716786732014102700000)(ref-665992-S35518342732014102700000)(ref-666028-S11191649692014102700000)
ЗАМЕНИТЬ БЛОК УПРАВЛЕНИЯ ADAS Замените блок управления ADAS. См. раздел " " ДЕМОНТАЖ И МОНТАЖ " ".: ПЕРЕЙДИТЕ К РАЗДЕЛУ 8. (ref-665988-S10449771872014102700000)
Проверить ICC система Стирание " результата самодиагностики ", а затем повторное выполнение " All расшифровка кода ошибки Reading " после выполнения теста действия. (См. раздел " " ОПИСАНИЕ " " для теста действия.) Проверьте, что система ICC работает нормально.: проверка End. (ref-666028-S11191649692014102700000)

Проверить ICC система дисплей ON INFORMATION дисплей Запустите режим самодиагностики комбинированного измерительного прибора. Обратитесь к разделу " " ОПИСАНИЕ " ". Проверьте, что информационный дисплей включается нормально. Результат проверки нормальный? ДА: ПЕРЕЙТИ К 2. НЕТ: Замените комбинированный измерительный прибор. Обратитесь к разделу " " СНЯТИЕ И УСТАНОВКА " ". (ref-665978-S03801914302014102700000)(ref-665978-S41241073752014102700000)
ВИЗУАЛЬНАЯ ПРОВЕРКА (1) Проверьте наличие загрязнений и посторонних материалов на участке датчика ICC переднего бампера. Существует ли посторонний материал? ДА: ПЕРЕЙТИ К 4. НЕТ: ПЕРЕЙТИ К 3.
ВИЗУАЛЬНЫЙ КОНТРОЛЬ (2) Снимите передний бампер. Обратитесь к разделу " " СНЯТИЕ И УСТАНОВКА " ". Проверьте датчик ICC на наличие загрязнений и посторонних материалов. Существуют ли посторонние материалы? ДА: ПЕРЕЙТИ К 4. НЕТ: ПЕРЕЙТИ К 5. (ref-665951-S16790315532014102700000)
ОЧИСТИТЬ ГРЯЗЬ И ПОСТОРОННИЙ МАТЕРИАЛ Очистите загрязнение и посторонний материал от области вокруг от датчика ICC.: ПЕРЕЙТИ К 9.
ВИЗУАЛЬНЫЙ КОНТРОЛЬ (3) Проверьте датчик ICC на наличие трещин и / или царапин. Есть ли трещины? ДА: ПЕРЕЙТИ К 7. НЕТ: ПЕРЕЙТИ К 6.
РЕГУЛИРОВКА ЦЕНТРОВКИ ДАТЧИКА ICC Установите передний бампер. См. " " СНЯТИЕ И УСТАНОВКА " ". Отрегулируйте центровку датчика ICC. См. " " ОПИСАНИЕ " ". Выполните тест действия системы ICC. См. " " ОПИСАНИЕ " ". Проверьте, что эффективность обнаружения впереди идущего автомобиля улучшается. Улучшается ли она? ДА: Конец осмотра. НЕТ: ПЕРЕЙТИ К 8. (ref-665951-S03716786732014102700000)(ref-665992-S35518342732014102700000)(ref-666028-S11191649692014102700000)
ЗАМЕНИТЬ ДАТЧИК ICC Замените датчик ICC. См. " " ДЕМОНТАЖ И УСТАНОВКА " ". Отрегулируйте выравнивание датчика ICC. См. " " ОПИСАНИЕ " ". Выполните тест действия системы ICC. См. " " ОПИСАНИЕ " ". Проверьте, что эффективность обнаружения впереди идущего транспортного средства улучшается. Улучшается ли она? ДА: Конец осмотра. НЕТ: ПЕРЕЙТИ К 8. (ref-666028-S11615946322014102700000)(ref-665992-S35518342732014102700000)(ref-666028-S11191649692014102700000)
ЗАМЕНИТЬ БЛОК УПРАВЛЕНИЯ ADAS Замените блок управления ADAS. См. " " ДЕМОНТАЖ И МОНТАЖ " ".: ПЕРЕЙДИТЕ К РАЗДЕЛУ 9. (ref-665988-S10449771872014102700000)
Проверить DCA система Стирание результата самодиагностики, а затем повторное выполнение чтения всех расшифровка кода ошибки после выполнения теста действия. (См. раздел " " ОПИСАНИЕ " " для теста действия.) Проверьте, что система ICC работает нормально.: проверка End. (ref-666028-S11191649692014102700000)

Система помощи водителя (DCA) (гибридная): Диагностика Infiniti QX60 I

Диагностический индекс кодов неисправностей

Когда бортовая самодиагностика не запускается

Схема №593

Результат самодиагностики

Схема №594

Схема №595

Схема №596

Схема №597

Активные испытания

Испытание привода педалей акселератора 1

Испытание привода педалей акселератора 2

Значения на инструменте диагностики

Схема №598

Таблица приоритетов инспекции расшифровки кода ошибки

Схема №599

Схема №600

Схема №601

Схема №602

Схема №603

Схема №604

Схема №605

Схема №606

Схема №607

Схема №608

Схема №609

Схема №610

Схема №611

Схема №612

Схема №613

Схема №614

Схема №615

Схема №616

Схема №617

Схема №618

Схема №619

Схема №620

Схема №621

Схема №622

Схема №623

Схема №624

Схема №625

Схема №626

Схема №627

Схема №628

Схема №629

Логика обнаружения расшифровки кода ошибки

Процедура подтверждения расшифровки кода ошибки

Процедура диагностики

Как проверить компоненты (тормозной переключатель ICC)

Как проверить компоненты (выключатель стоп-сигнала)

Схема №630

Схема №631

Блок управления ADAS: Процедура диагностики

Привод педалей акселератора: Процедуры диагностики

Таблица симптомов

Другие статьи — Система помощи водителя (DCA) (гибридная)

Войти / Регистрация

Введите код

Вы успешно вошли на сайт!
