Как отрегулировать систему управления акпп: регулировки
Переместите рычаг выбора из положения " P " в положение " 1 ". Вы должны чувствовать фиксаторы в каждом положении. Если фиксаторы не могут быть ощущены или указатель позиции неправильно выровнен, отрегулируйте трос.
Схема №675
Схема №676
Схема №677
Схема №678
- Перед снятием установите рычаг в положение " Н ".
- Снять крышку теплового экрана. (Рисунок 31): Снятие крышки теплового экрана
- Ослабьте регулировочную гайку на каждой стороне. (Таблица 32): Ослабление регулировочной гайки с каждой стороны
- Поверните регулировочную гайку B так, чтобы она слегка касалась разъема. (Рисунок 33): Поворачивайте регулировочную муфту " B " до тех пор, пока она слегка не коснется разъема
- Удерживая регулировочную гайку В от перемещения ключом, затяните регулировочную муфту А. Момент затяжки: 7,5 + / -2,0 Н.м (0,76 + / - 0,2 кг-м, 5,5 + / = 1,4 фут-фунт) (Резьба 34): Идентификация регулировочной гайки " A " и " B "
- После окончания подгонки убедитесь, что рычаг выбора работает плавно по всему рабочему диапазону.
Схема №679
Схема №680
Схема №681
Схема №682
- Перед снятием установите рычаг в положение " Н ".
- Уберите под крышку.
- Снять крышку теплового экрана. (Рисунок 35): Снятие крышки теплового экрана
- Снимите защелку с рычага выбора диапазона. (Таблица 36): Удаление защелки из диапазона Выберите рычаг
- Снять пластину в сборе с коробки передач. (Рисунок 37): Демонтаж пластины в сборе из коробки передач
- Отсоедините кабель от рычага выбора, а затем снимите кронштейн кабеля. (Таблица 38): Разъединение кабеля с рычагом выбора
- Снять выбранный кабель с пластины в сборе.
Схема №683
Схема №684
Схема №685
- Установить выбранный кабель на пластину в сборе. Момент затяжки: 32 + / -10 Н.м (3,3 + / -1 кг-м, 24 + / - 7 фут-фунт)
- Установите выбранный кабель на рычаг выбора диапазона.
- Установите выбранный кабельный кронштейн на корпус. Момент затяжки: 25 + / -7 Н.м (2,5 + / - 0,7 кг-м, 18,1 + / -1 фут-фунт)
- Установить пластину в сборе на коробку передач. Момент затяжки: T: 24,5 + / -2,0 Н.м (2,5 + / - 0,2 кг-м, 18,1 + / --1,4 фут-фунт) (Таблица 39): Установка пластины в сборе с коробкой передач
- Установите защелку на рычаг выбора диапазона. (Таблица 40): Установка защелки в диапазон Выберите рычаг
- Переместите рычаг выбора в положение " N ", затем отрегулируйте положение выбранного кабеля (см. раздел " ВЫБОР КАБЕЛЯ "). (ref-175206-S36831748512005041900000)
- Установить крышку теплового экрана. (Рисунок 41): Установка крышки теплового экрана
Схема №686
Схема №687
Схема №688
- Переместите рычаг выбора в положение «N».
- Снять крышку теплового экрана. (Рисунок 42): Снятие крышки теплового экрана
- Отсоедините кабель от рычага выбора, а затем снимите кронштейн кабеля. (Рисунок 43): Разъединение кабеля с рычагом выбора
- Снимите переднюю крышку, для справки см. раздел " ПЕРЕДНЯЯ КРЫШКА - ЦЕНТРАЛЬНАЯ КОНСОЛЬ ". (ref-175206-S08755492302005050200000)
- Отсоедините разъемы, и снимите стойку.
- Снимите шесть болтов, чтобы извлечь рычаг выбора в сборе из кузова. (Рисунок 44): Снятие шести болтов для извлечения рычага выбора
Схема №689
Схема №690
Схема №691
Схема №692
Схема №693
Схема №694
- Снять соединители с пластины. (Рисунок 45): Снятие соединителей с пластины
- Снимите световой индикатор. ПРИМЕЧАНИЕ: Будьте осторожны, чтобы не сломать световой индикатор во время снятия. (Рисунок 46): Снятие светового индикатора
- Снять зажим. (Рисунок 47): Снятие зажима
- Снимите кнопку А.
- Удалите два винта из ручки рычага выбора.
- При нажатии кнопки В рычага выбора снимите ручку рычага выбора и крышку индикатора с верхнего рычага выбора, а затем удалите кнопку и пружину рычага выбора. ВНИМАНИЕ: Осторожно расположите рукоятку рычага выбора так, чтобы кнопка рычага выбора не выскочила наружу. (Таблица 48): Удаление компонентов рычага выбора
- Снять электромагнит блокировки переключения передач и переключатель положений " P ". (Рисунок 49): Снятие переключателя положений электромагнита блокировки переключений " Р "
- Снимите стопорную пластину.
- Снимите колпачок, затем прямой штифт.
- Снимите нижний рычаг выбора, а затем поднимите верхний рычаг выбора с пластины. (Рисунок 50): Снятие нижнего рычага выбора
Схема №695
Схема №696
- Осмотрите снятые детали, сравнивая с новыми на предмет деформации, повреждения и износа. Исправьте или замените в случае неисправности.
- Подтвердите следующие детали для рабочего состояния перед сборкой. Скользящее состояние кнопки в ручке: она должна перемещаться плавно. Вставка ручки на рычаге выбора: при нажатии рукой ручки на рычаг выбора отверстия под винты должны быть выровнены. Работа рычага выбора и тяги: они должны двигаться плавно.
- Проверьте соединение и разъединение при повороте переключателя положения " P " в положение ON-OFF. (Рисунок 51): Проверка работы переключателя положений " Р "
- Подсоедините жгут проводов к клемме электромагнита блокировки переключения передач и подайте питание от аккумуляторной батареи для проверки того, работает ли соленоид. (Рисунок 52): Проверка работы электромагнитов блокировки переключений
Схема №697
Схема №698
- Очистите все детали перед сборкой.
- Нанесите смазку на каждую деталь (NIGTIGHT Lyw № 2 или аналог).
- Сборка производится в обратном порядке разборки. ПРИМЕЧАНИЕ: При установке стопорной пластины соблюдайте осторожность, чтобы расположить ее в правильном направлении. (Рисунок 53): Установка стопорной пластинки Будьте осторожны, устанавливая пружину и кнопку в рукоятку рычага выбора в нужном положении. (Текст 54): Монтаж пружины и кнопки в рукоятке рычага выбора
- После завершения подгонки переведите рычаг выбора в положение " P " - " 1 ", затем проверьте соответствие между индикатором и рычагом выбора, совпадение указателя и рычага выбора, а также рабочее усилие.
Схема №699
Схема №700
Схема №701
Схема №702
- Установите индикаторную лампу выбора, соленоид блокировки переключения передач и разъемы переключателя положений " P ". (Рис. 55): Идентификация индикатора выбора, электромагнита Переключение-замок и разъемов переключателя положения " Р "
- Установите рычаг выбора на транспортное средство. ПРИМЕЧАНИЕ: не позволяйте рычагу выбора зацепиться за жгуты проводов и т. Д. Во время установки. Момент затяжки: 13 + / -3 Н.м (1,3 + / - 0,3 кг-м, 9,4 + / -2 фут-фунт) (Вкл. 56): Установка рычага выбора
- Установите переднюю крышку, для справки см. раздел " ПЕРЕДНЯЯ КРЫШКА - ЦЕНТРАЛЬНАЯ КОНСОЛЬ ". (ref-175206-S08755492302005050200000)
- Переместите рычаг выбора в положение " N ", затем отрегулируйте положение выбранного кабеля (см. раздел " ВЫБОР КАБЕЛЯ "). (ref-175206-S36831748512005041900000)
- Установить крышку теплового экрана. (Рисунок 57): Установка крышки теплового экрана

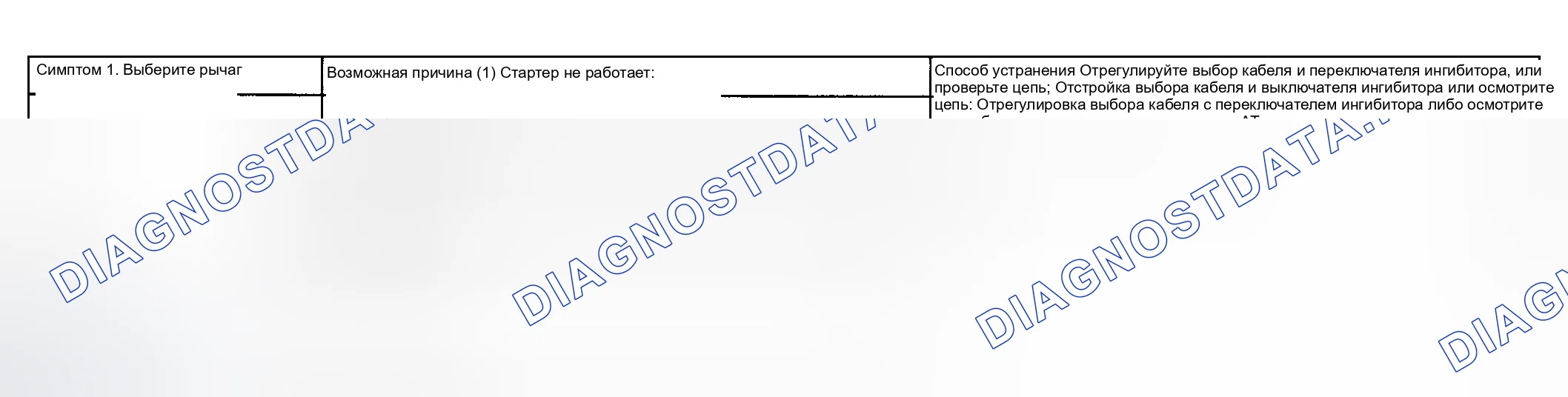

- Проверьте следующие пункты. Двигатель начинает работать, когда рычаг выбора находится в положении " P " или " N ", но не в других положениях. Резервная лампа горит, когда рычажок выбора находится на позиции " R " и не находится в других позициях. Проверьте работу рычага выбора. ВНИМАНИЕ: Остановите двигатель при проверке работы рычага выбора; убедитесь, что рычаг выбора не перемещается из положения " Н " в положение " Р " без нажатия кнопки; проверьте, что рычажек выбора не двигается из положения ' R в положение ' Р проверки ".
- Проверьте систему блокировки переключения передач. Убедитесь, что переключатель зажигания поворачивается с " ACC " на " замок ", когда рычаг выбора установлен в положение " P ". Также проверьте, что ключ зажигания может быть извлечен только из положения " L ".убедитесь, что рычаг выбора перемещается из " Р " в любое другое положение при нажатой педали тормоза с ключом зажигания, установленным в состояние " ON " или " START ".
