Автоматическая коробка передач (диагностика): Обзор Subaru Impreza WRX GD/GG рестайлинг

Автоматическая трансмиссия (АКПП) 27 иллюстраций ~2 мин чтения
Схема №565

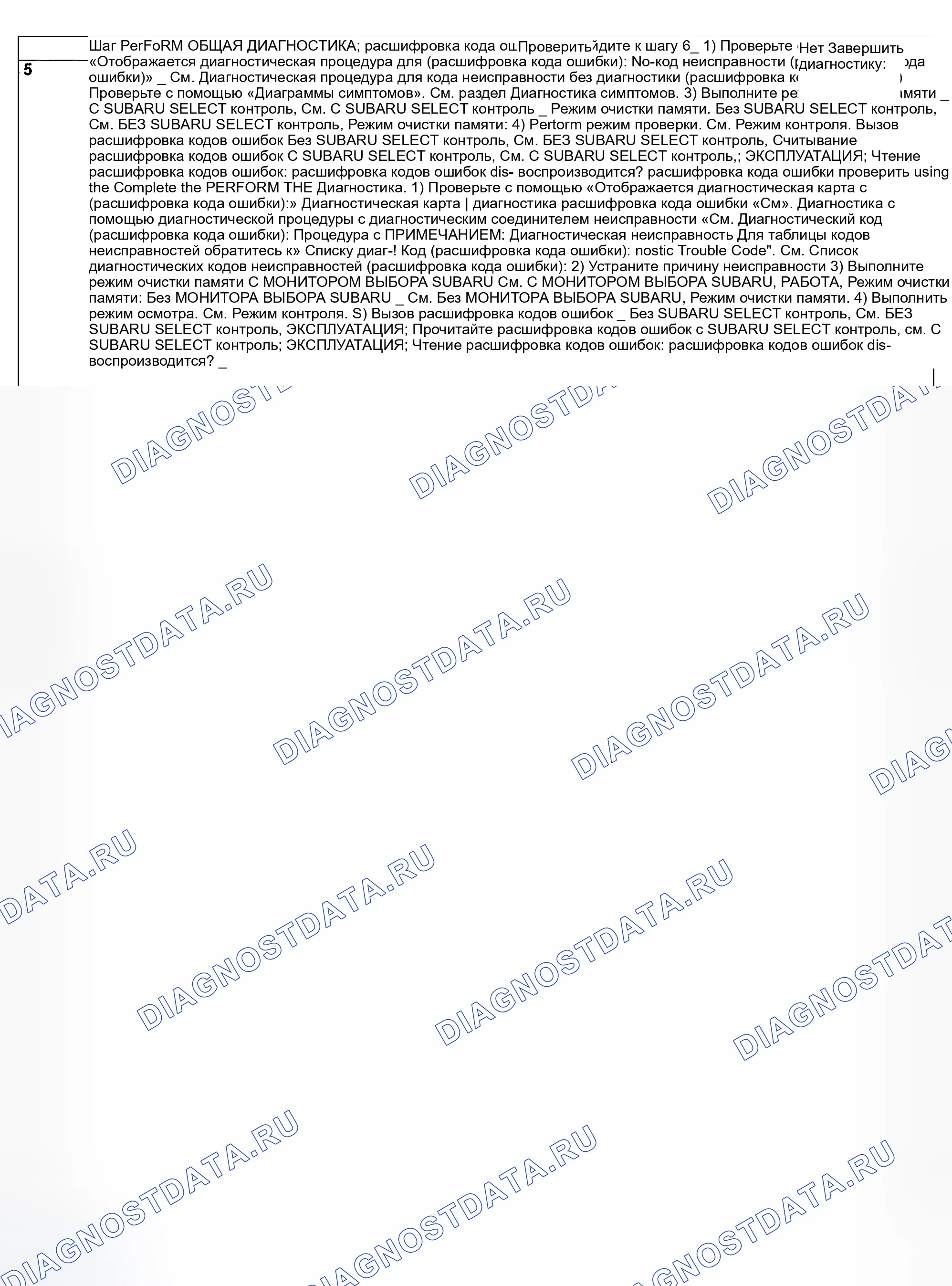

Схема №566

Работа рычага переключения передач

Убедитесь в отсутствии посторонних шумов, перетягивания или рисунка контактов в каждом диапазоне рычага выбора.

ПредупреждениеОстановите двигатель во время проверки работы рычага селектора.
Схема №567
Схема №568
Схема №569
Схема №570
Схема №571
Схема №572
Схема №573
Схема №574
Схема №575
ЧислоОписание
1Солениод 1
2Соленоид 2
3Соленоид линейного давления
4Соленоид синхронизации низкого сцепления
5Электромагнит режима блокировки
62-4 Соленоид режима торможения
72-4 Соленоид синхронизации тормоза
8Соленоид режима передачи

УСЛОВНЫЕ ОБОЗНАЧЕНИЯ (Схема №575)

Схема №576
Схема №577
Схема №578
Схема №579
Схема №580
Схема №581
Схема №582
Схема №583
Схема №584
Схема №585
Схема №586
Схема №587
Схема №588
Схема №589
  1. Подготовьте комплект монитора Subaru Select контроль.
  2. Подключите кабель диагностики к монитору Subaru Select контроль.
  3. Вставьте картридж в монитор Subaru Select контроль. См. ИНСТРУМЕНТ ДЛЯ ПОДГОТОВКИ.
  4. Подключите монитор выбора Subaru к разъему канала передачи данных. Разъем канала передачи данных, расположенный в нижней части приборной панели (со стороны водителя). Подключите диагностический кабель к разъему передачи данных. ВНИМАНИЕ: Не подключайте средства сканирования, кроме Subaru Select контроль и бортовая система диагностики-II общего средства сканирования.
  5. Включите выключатель зажигания (двигатель выключен) и выключатель Subaru Select контроль.
  6. На экране <<Главное меню>> выберите {Каждая проверка системы} и нажмите кнопку [Да].
  7. На экране дисплея <<система Selection Menu>> выберите {трансмиссия управление система} и нажмите клавишу [YES].
  8. После отображения информации о типе передачи нажмите кнопку [YES] (да).
  9. На экране дисплея <<трансмиссия Диагностика>> выберите {Diagnostic Code (s) дисплей} и нажмите клавишу [YES].
  10. На экране дисплея <<Diagnostic Code (s) дисплей>> выберите {Latest Diagnostic Code (s)} или {Memorized Diagnostic Code (s)} и нажмите клавишу [YES]. ПРИМЕЧАНИЕ: Подробную процедуру работы см. в РУКОВОДСТВЕ ПО ЭКСПЛУАТАЦИИ МОНИТОРА SUBARU SELECT. Подробную информацию о диагностических кодах неисправностей см. в разделе ДИАГНОСТИЧЕСКАЯ ПРОЦЕДУРА С расшифровка кодов ошибок.
Схема №590
  1. На экране <<Главное меню>> выберите {Каждая проверка системы} и нажмите кнопку [Да].
  2. На экране дисплея <<система Selection Menu>> выберите {трансмиссия управление система} и нажмите клавишу [YES].
  3. После отображения информации о типе передачи нажмите кнопку [YES] (да).
  4. На экране дисплея <<трансмиссия Диагностика>> выберите {Current Data дисплей и Save} и нажмите клавишу [YES].
  5. На экране дисплея <<Меню отображения данных>> выберите {Отображение данных} и нажмите клавишу [ДА].
  6. С помощью клавиши прокрутки перемещайте экран дисплея вверх или вниз, пока не будут показаны нужные данные. Список вспомогательных данных приведен в следующей таблице. ПРИМЕЧАНИЕ: Подробную процедуру работы см. в РУКОВОДСТВЕ ПО ЭКСПЛУАТАЦИИ МОНИТОРА SUBARU SELECT.

Операция

Поднять транспортное средство с помощью гаражного домкрата и разместить на предохранительных стендах или водить транспортное средство на свободных роликах.

ПредупреждениеПеред подъемом транспортного средства убедитесь, что применены стояночные тормоза. Не используйте домкрат токоприемника вместо предохранительной подставки. Прикрепите трос или проволоку к переднему и заднему буксирным или оттяжным крюкам для предотвращения бокового биения передних колес. Не допускайте резкого нажатия/отпускания педали сцепления или педали акселератора во время работы, даже когда двигатель работает на низких скоростях, поскольку это может привести к соскакиванию автомобиля со свободных роликов. Для предотвращения соскальзывания автомобиля из-за вибрации не ставьте между стойками безопасности и транспортным средством никаких деревянных блоков или подобных предметов. Так как задние колеса тоже будут вращаться, ничего рядом с ними не размещайте. Кроме того, убедитесь, что никто не идет перед транспортным средством.
Схема №591
