Окно передней двери: обзор сборки
- Руководство по окнам Удаление и подгонка (см. главу) - Руководство для окон
- Наружная оконная пломба Снятие и установка (см. главу) - Внешняя оконные пломбы
- Демонтаж и монтаж внутреннего оконного колодца (см. главу) - Внутренний оконный колодец
- Передняя дверь Снятие и установка (см. главу) Регулировка схождения (см. глава) - Передняя дверца
- Окно передней двери Снятие и установка (см. главу) Синхронизация и хранение оконного покрытия (см. глава) - Окно передней двери
- Снятие и установка оконного регулятора (см. главу) - оконный регулятор
- Болт. 2х 7,5 Нм ± 0,5 Нм - болт.
- Защитный колпак - защитный колпак
- Снятие и установка двигателя регулятора окна (см. главу) - Двигатель регулятора окна
- Болт. 3х 3 Нм ± 0,5 Нм - болт.
- Болт. 2х 6,5 Нм ± 0,5 Нм - болт.
- Дверной подлокотник Для выключателей с 2-мя кнопками - Подлокотники дверей
- Стекло regulator выключатель сторона водителя's сторона, 2 buttons Снятие и installing (см. электрооборудование система Rep. gr.96 переключение модуль drivers сторона стеклоподъёмник: снятие и установка) — стекло regulator выключатель
- Клип - Clip
- Упорная деталь - упорная деталь
- Дверной подлокотник Для выключателей с 5-ю кнопками - Подлокотники дверей
- Болт. 1,1 Нм ± 0,2 Нм - болт.
- Болт. 2х 4 Нм ± 0,4 Нм - болт.
- Чехол для подлокотника - Подлокотник крышка
- Клип - Clip
- Стекло regulator выключатель сторона водителя's сторона, 5 buttons Снятие и installing (см. электрооборудование система Rep. gr.96 переключение модуль drivers сторона стеклоподъёмник: снятие и установка) — стекло regulator выключатель
- Облицовка центральной двери - обшивка центральной двери
- Крепление профильной дверной накладки - Крепление профильных дверных накладок
- Болт. 2х 6,5 Нм ± 0,5 Нм - болт.
- Subframe коррекция Снятие и installing (см. Bodywork, interior сборка work Rep. gr.70 передняя дверь trims: Снятие) — Subframe коррекция
- Промежуточная деталь 2x - промежуточная деталь
Окно передней двери - снятие и сборка
Требуются специальные инструменты и оборудование для мастерских
- Комплект динамометрического ключа
- Рычаг
- Удаление якоря
- Установка якоря
Удаление
- Открыть переднюю дверь.
- Снять рычаг с крышки подлокотника [1] при помощи рычага.
- Снять болты [стрелки].
- Отсоединить разъем на переключателе стояков окна [2].
Только для 4-х дверей
- Снять рычаг с облицовки центральной двери [1], используя рычаг. Для этого отпустить зажимы в последовательности от [1) до [11].
Только для 2-х дверей
- Снять рычаг с облицовки центральной двери [1] при помощи рычага, для этого отпустить зажимы в последовательности от [1) до [13].
Продолжение для всех автомобилей
- Подсоединить электрический разъем электрического оконного выключателя.
- Включить зажигание.

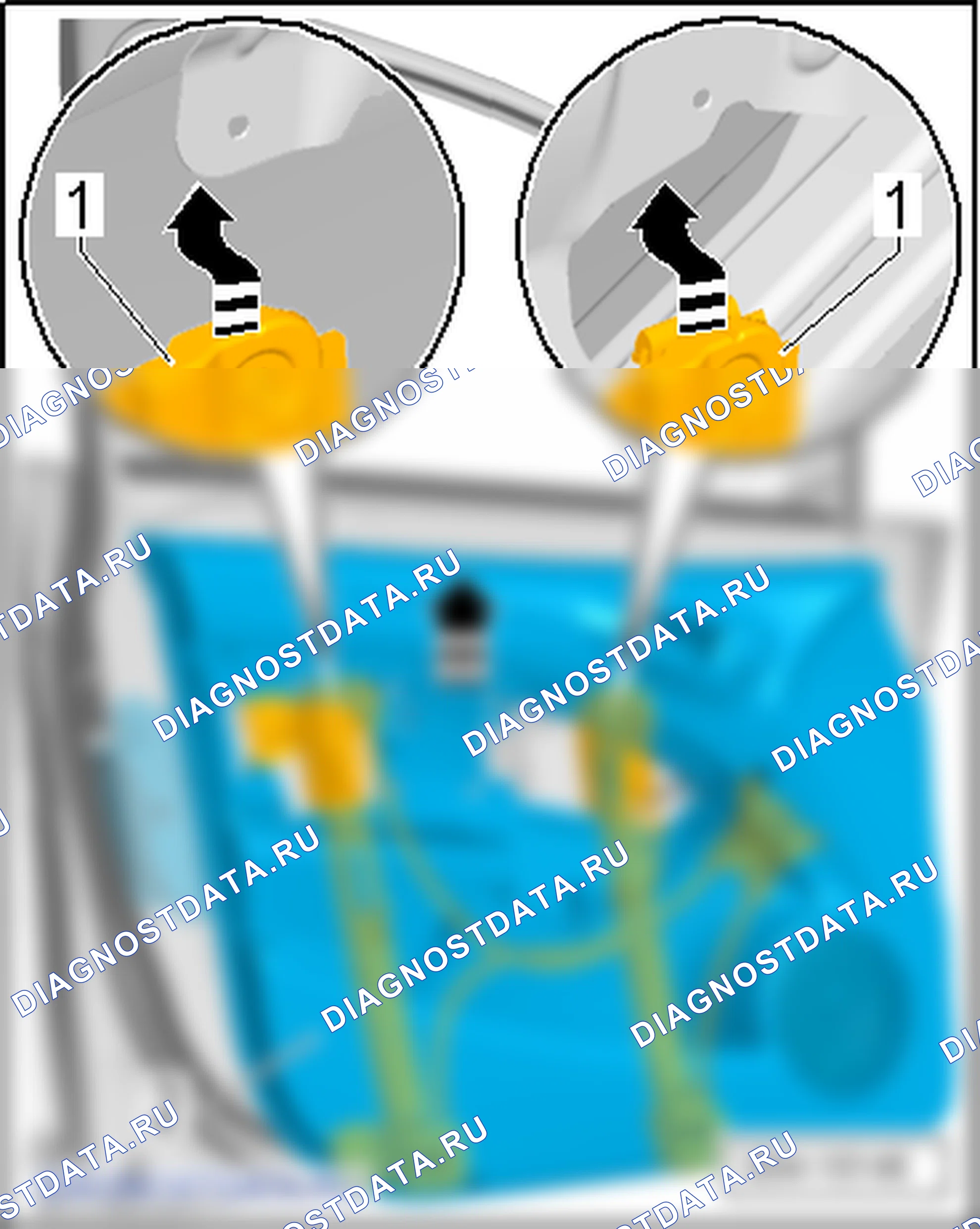

- Выровняйте окно так, чтобы были видны крепежные болты [стрелки] зажимных губок окна.
- Выключить зажигание и отсоединить разъем переключателя стояка окна.
- Ослабить болты [стрелки].
- Снять уплотнение оконного колодца снаружи (см. главу).
- Поднять заднюю секцию окна [1] и для снятия ее с направляющих [2] повернуть их вперед в направлении [стрелки].
- Снять окно передней двери.
Установка
- Вставить окно [1] в направлении [стрелки] в направляющие [2]. Убедиться, что окно правильно вставлено в направляющую окна.
- Убедиться, что окно правильно расположено в своем креплении в двери.
- Прижмите окно к верхней кромке дверной рамы [стрелки].
- Потянуть окно за зажимные детали и установить его на дверную раму [стрелки].
- Плотно надавите на окно и убедиться, что зажимы достигнуты и имеется полный контакт с дверной рамой [стрелки].
- Затянуть болты [стрелки] на 7,5 Нм.
- Подсоединить электрический разъем электрического оконного выключателя.
- Включить зажигание.
- Убедиться, что окно можно открыть и закрыть правильно и легко.
Установка в обратном порядке, учитывайте следующее примечание
- Выполнить синхронизацию и сохранение курса окна (см. главу).
- Обратить внимание на моменты затяжки (см. главу).
Синхронизация и хранение оконного курса
ВниманиеВНИМАНИЕ В процессе снятия и подгонки стекла двери, как спереди, так и сзади, движение должно быть адаптировано и сохранено в памяти.
ПримечаниеДля синхронизации и сохранения курса окна необходимо, чтобы функции автоматического открытия и закрытия работали правильно (см. главу).
- Перемещайте окно вверх последним до тех пор, пока оно не перестанет использовать переключатель " вверх/вниз.
- Как только окно окажется в самом верхнем положении, снова включить выключатель вверх на 5 секунд.
- Затем переместить окно вниз, пока оно не перестанет пользоваться выключателем.
- Как только окно окажется в самом нижнем положении, снова включить выключатель на 5 секунд.
- Проверить режим работы операции автоматического поднятия или опускания окна.
Установка функции автоматического открытия и закрытия
ПримечаниеПосле отключения и подключения аккумуляторной АКБ механик деактивирует автоматический подъем и опускание окон.
Для возобновления активации этой функции после подключения АКБ выполняется следующая процедура:
- Закрыть автомобиль снаружи через водительскую дверь. Убедиться, что все двери и окна закрыты полностью.
- Разблокируйте автомобиль и повторно заблокируйте через дверь водителя и в то же время оставьте ключ в положении блокировки как минимум на одну секунду.
Автоматический подъем/опускание окон повторно активируется таким образом.
Ошибки в электрическом механизме показываются мигающими предупредительными огнями всех дверей.
После включения зажигания все предупреждающие огни дверных накладок мигают в течение 15 секунд.
Уплотнение оконного вала на наружной стороне передней двери: снятие и установка
Требуются специальные инструменты и оборудование для мастерских
- Клин
- Удаление якоря
- Установка якоря
Удаление
ПримечаниеВнутренний участок уплотнителя оконного колодца выполнен из металла. Если он изогнут, уплотнитель уже нельзя выпрямить. Он остается " " гофрированным ". Поэтому уплотнитель окна должен сниматься равномерно без изгиба.
- Открыть переднюю дверь.
- Снять наружное оконное уплотнение [1], начиная с конца [стрелка А].
- Вставить клин между внешним уплотнением оконного колодца и дверью и отпустить уплотнение оконного кармана в направлении [стрелки].
Установка
ПримечаниеВнутренний участок уплотнения оконного колодца изготовлен из металла. Если он изогнут, уплотнение больше не может быть выпрямлено. Оно остается " " гофрированным ". Поэтому уплотнитель окна должен вставляться равномерно без изгиба.
- Установить наружный уплотнитель оконного колодца [1], начиная с конца [стрелка А].
- Вставить наружное оконное уплотнение [1] в дверной фланец и с помощью клина равномерно надавите по всей поверхности наружного оконного уплотнения.
- Следить за тем, чтобы они были правильно установлены на фланце.
Уплотнение оконной шахты с внутренней стороны передней двери: снятие и установка
Требуются специальные инструменты и оборудование для мастерских
- Комплект динамометрического ключа
- Клин
- Удаление якоря
- Установка якоря
Удаление
- Стекло передней двери: удаление (см. главу).
Только для двери водителя
- Снять корпус цилиндра замка (см. главу).
Продолжение для всех передних дверей
- Отвернуть болты [2] крепления замка.
- Отвернуть болты [1].
- Ослабить винты [2], не поворачивайте полностью.
- Снять облицовку [1] с дверной рамы. Сначала вытолкните это вверх [стрелка А] и вынуть направляющую нижнюю часть оконного стояка из дверной коробки [стрелка В].
- Отожмите облицовку [2] вниз [стрелка] до тех пор, пока направляющая верхняя часть оконного стояка [1] не будет снята с дверной рамы.
- Снять накладку [1] петель [стрелка] до тех пор, пока замок не будет отсоединен от дверной рамы.
ПримечаниеСнимать обрезку подрамника полностью не обязательно; достаточно частичного отделения.
- Снять внутреннее оконное уплотнение колодца [1], начиная с конца [стрелка А].
- Вставить клин между уплотнителем внутреннего оконного колодца и дверью и отпустить уплотнитель оконных колодцев в направлении [стрелки].
Установка
- Снять уплотнитель внутреннего окна [1], начиная с торца [стрелка А].
- Вставить наружное оконное уплотнение [1] в дверной фланец и с помощью клина равномерно надавите по всей поверхности внутреннего оконного уплотнения.
- Следить за тем, чтобы они были правильно установлены на фланце.
- Вставить замок в дверную раму и для этого сдвинуть накладку [1] в [направлении стрелки].
- Вставить из-за направляющей верхнюю часть оконного стояка [1] в дверную раму и протолкните облицовку [2] вверх [стрелка].
- Вставить из-за направляющей нижнюю часть оконного стояка в дверную раму и надавите на облицовку [1] вниз [стрелка А].
- Затянуть болты [1] и [2] на заданный момент 6,5 Нм.
- Затянуть болты [2] на 20 Нм.
Только для двери водителя
- Установить цилиндр замка (см. главу).
Продолжение для всех передних дверей
- Установка окна передней двери Анкер.
- Перед установкой облицовки центральной двери необходимо проверить работоспособность.
Оконная направляющая на передней двери: снятие и установка
- Удаление якоря
- Установка якоря
Удаление
- Снять уплотнение внутреннего окна (см. главу).
Продолжить только для 3-х дверей Ибицы
- Снять крепежный зажим [1]
Продолжение для всех автомобилей
- Изнутри снять уплотнительную губку оконной направляющей с дверного фланца.
- Отсоединить оконную направляющую [2] от дверной рамы, потянув равномерно за всю раму [стрелка В], начиная с задней секции.
- Снять направляющую окна [2] с ее крепления [стрелка А].
Установка
- Вставить направляющую окна [2] в ее крепление [стрелка А].
- Равномерно зажать оконную направляющую [2] на всей раме в дверном фланце.
- Прикрепите уплотнительные губки направляющей окна внутрь к фланцу двери.
Продолжить только для 3-х дверей Ибицы
- Закрепить стопорный зажим [1]
Продолжение для всех автомобилей
ПримечаниеПеред установкой дверных накладок необходимо проверить работу компонентов. Позаботьтесь о равномерном сидении вокруг направляющей окна, чтобы предотвратить шум ветра.
Электродвигатель стеклоподъемника в передней двери: снятие и установка
Требуются специальные инструменты и оборудование для мастерских
- Комплект динамометрического ключа
- Удаление якоря
- Установка якоря
ПримечаниеБлок управления передней дверью крепится к облицовке подрамника.
Удаление
- Стекло передней двери: удаление (см. главу).
Только для двери водителя
- Снять корпус цилиндра замка (см. главу).
Продолжение для всех передних дверей
- Отвернуть болты [2] крепления замка.
- Отвернуть болты [1].
- Ослабить винты [2], не поворачивайте полностью.
- Снять облицовку [1] с дверной рамы. Сначала вытолкните это вверх [стрелка А] и вынуть направляющую нижнюю часть оконного стояка из дверной коробки [стрелка В].
- Отожмите облицовку [2] вниз [стрелка] до тех пор, пока направляющая верхняя часть оконного стояка [1] не будет снята с дверной рамы.
- Снять накладку [1] петель [стрелка] до тех пор, пока замок не будет отсоединен от дверной рамы.
ПримечаниеСнимать обрезку подрамника полностью не обязательно; достаточно частичного отделения.
- Повернуть боуденовский трос [1] на 90 ° в направлении [стрелки] и снять его с крепления к замку по направлению [стрелки Б].
- Извлечь боуденовский трос [1] из крепления к замку [стрелка А].
- Выключить зажигание и все электрические нагрузки, а также вытащить ключ зажигания.
- Снять соединитель [стрелка].
- Открутить шесть крепежных винтов громкоговорителя.
- Открутить болты [стрелки] и снять защитную крышку [3] с помощью электродвигателя стеклоподъемника.
- Открутить болты [1] и вынуть электродвигатель стеклоподъемника из защитной крышки.
- Поднять разъем [2] и снять электродвигатель стеклоподъемника.
Установка
- Подсоединить разъем [2] и прикрепите электродвигатель стеклоподъемника к защитной крышке.
- Затянуть болты [1] на 3 Нм.
- Расположить защитную крышку [3].
- Затянуть болты [стрелки].
- Затянуть болты [стрелки].
- Подсоединить электрический соединитель [стрелка].
- Закрепить боуденовский трос [1] на замке.
- Вставить замок в дверную раму и для этого сдвинуть накладку [1] в [направлении стрелки].
- Вставить из-за направляющей верхнюю часть оконного стояка [1] в дверную раму и протолкните облицовку [2] вверх [стрелка].
- Вставить из-за направляющей нижнюю часть оконного стояка в дверную раму и надавите на облицовку [1] вниз [стрелка А].
- Затянуть болты [1] и [2] на заданный момент 6,5 Нм.
- Затянуть болты [2] на 20 Нм.
Только для двери водителя
- Установить цилиндр замка (см. главу).
Продолжение для всех передних дверей
- Установка окна передней двери Анкер.
- Перед установкой облицовки центральной двери необходимо проверить работоспособность.
Подъемник окон на передней двери: снятие и установка
Демонтаж:
- Демонтаж двигателя оконного регулятора (см. главу)
- Ослабить крепежные болты [1] и снять защитную крышку [2] с подступенка окна.
- Отвернуть болты [4].
- Отделите кабели [1] от облицовки подрамника.
- Отсоединить подступенок окна [2] от креплений в подкладке подрамника [стрелки].
- Отсоединить и снять оконный стояк [2] с креплений в подкладке подрамника в нижней зоне [3].
Установка
- Обратить внимание на правильное положение гильз [5] в подкладке подрамника.
- Прикрепите подступенок окна [2] в нижней зоне [3] к облицовке подрамника.
- Прикрепите подступенок окна [2] к облицовке подрамника [стрелки].
- Прикрепите направляющие [1] к облицовке подрамника.
- Ослабить затяжку болтов [4].
- Прикрепите защитную крышку [2] к стояку окна.
- Установка электродвигателя оконного регулятора Якорь.
