Двигатель (V8 5.0L бензин): Снятие и установка Jaguar XF I

Механическая часть двигателя ~23 мин чтения

Как снять двигатель (V8 5.0L бензин): снятия и установки

ВниманиеУбедиться, что ориентация и код на верхней части крышек подшипников распределительного вала отмечены (вместе с банком - А или В), чтобы при установке компоненты были установлены в исходное положение. Несоблюдение данной инструкции может привести к повреждению транспортного средства.

ПримечаниеДействия по снятию, описанные в этой процедуре, могут содержать сведения об установке.

Схема №385
  1. Обратитесь к разделу " Отключение и подключение аккумулятора ". (ref-568400-S03532047432013072200000)
  2. Поднять и поддержите транспортное средство.
Схема №386
  1. Крутящий момент: 3 Нм.
  2. Крутящий момент: 12 Нм.
  3. Проверните коленчатый вал до тех пор, пока лепесток распределительного вала на проверяемом клапане не окажется на 180 градусов от положения максимального открытия.
  4. С помощью щупа проверить зазор между толкателем и кулачком распределительного вала и сверьте с таблицей спецификаций.
  5. Снять толкатель и измерить толщину.
  6. При необходимости установить новый толкатель.
  7. С помощью щупа проверить зазор между толкателем и кулачком распределительного вала и сверьте с таблицей спецификаций.
  8. Обратитесь к разделу " Отключение и подключение аккумулятора ". (ref-568400-S03532047432013072200000)
ВниманиеУбедиться, что ориентация и код на верхней части крышек подшипников распределительного вала отмечены (вместе с банком - А или В), чтобы при установке компоненты были установлены в исходное положение. Несоблюдение данной инструкции может привести к повреждению транспортного средства.

ПримечаниеДействия по снятию, описанные в этой процедуре, могут содержать сведения об установке.

Схема №387
  1. Обратитесь к разделу " Отключение и подключение аккумулятора ". (ref-568400-S03532047432013072200000)
  2. Поднять и поддержите транспортное средство.

Как установить двигатель (V8 5.0L бензин): снятия и установки

  1. Крутящий момент: 3 Нм.
  2. Крутящий момент: 12 Нм.
  3. Проверните коленчатый вал до тех пор, пока лепесток распределительного вала на проверяемом клапане не окажется на 180 градусов от положения максимального открытия.
  4. С помощью щупа проверить зазор между толкателем и кулачком распределительного вала и сверьте с таблицей спецификаций.
  5. Снять толкатель и измерить толщину.
  6. При необходимости установить новый толкатель.
  7. С помощью щупа проверить зазор между толкателем и кулачком распределительного вала и сверьте с таблицей спецификаций.
  8. Обратитесь к разделу " Отключение и подключение аккумулятора ". (ref-568400-S03532047432013072200000)

ПримечаниеДействия по снятию, описанные в этой процедуре, могут содержать сведения об установке.

ПримечаниеНа некоторых иллюстрациях для наглядности может быть показан снятый двигатель.

ПримечаниеНекоторые вариации в иллюстрациях могут иметь место, но существенная информация всегда верна.

Схема №388
  1. Обратитесь к разделу " Отключение и подключение аккумулятора ". (ref-568400-S03532047432013072200000)
  2. См. " Шкив коленчатого вала ". (ref-568451-S39766095532013072200000)
  3. Монтажник/съемник, переднее уплотнение коленчатого вала (303-1434)
  1. Для установки выполнить процедуру удаления в обратном порядке.

ПримечаниеДействия по снятию, описанные в этой процедуре, могут содержать сведения об установке.

Схема №389
Схема №390
Схема №391
Схема №392
Схема №393
Схема №394
Схема №395
Схема №396
Схема №397
  1. Обратитесь к разделу " Отключение и подключение аккумулятора ". (ref-568400-S03532047432013072200000)
  2. Поднять и поддержите транспортное средство.
  3. Обратитесь к разделу " Мотор и кожух вентилятора охлаждения - без опции: Нагнетатель ". (ref-568454-S28048301702013072200000)
  4. Обратитесь к информации " Стартерный двигатель ". (ref-568455-S40207748922013072200000)
  5. См. рисунок.
  6. Обратить внимание на маркировку на болте шкива коленчатого вала.
  7. Установить специальный инструмент. Инструмент для фиксации (303-1448)
  8. См. рисунок.
  9. Устройство для удаления / установки демпфера коленчатого вала (303-1437) Устройство для удаления / установки болтов демпфера коленчатого вала (303-1438)
  10. Крутящий момент: 65 Нм.
  11. Используя подходящую подставку, поддержите специальный инструмент.
  12. См. рисунок.
  13. См. рисунок.
  14. Снять специальный инструмент.
  15. См. рисунок.
  16. Установить специальный инструмент. Шпилька для снятия/установки демпфера коленчатого вала (303-1440)
  17. Установить специальный инструмент. Съемник демпфера коленчатого вала/корпус установщика (303-1441)
  18. Установить специальный инструмент. Пластина для снятия демпфера коленчатого вала (303-1439)
  19. См. рисунок.
  20. См. рисунок.
  21. См. рисунок.
  22. См. рисунок.
Схема №398
Схема №399
Схема №400
Схема №401
Схема №402
Схема №403
Схема №404
Схема №405
Схема №406
  1. Нанести герметик RTV на шпоночную канавку шкива коленчатого вала. Убедиться, что герметик RTV нанесен в буртик диаметром 2 мм. Убедиться, что при нанесении герметика RTV герметик RTV находится на одном уровне с верхней частью шпоночной канавки.
  2. См. рисунок.
  3. Установить специальный инструмент.
  4. Установить специальный инструмент.
  5. Установить специальный инструмент.
  6. См. рисунок.
  7. Снять специальный инструмент.
  8. Снять специальный инструмент.
  9. Снять специальный инструмент.
  10. Нанести на резьбу болтов loctite 270. Крутящий момент: 65 Нм.
  11. См. рисунок.
  12. Снять специальный инструмент.
  13. Установить специальный инструмент.
  14. Крутящий момент: 65 Нм.
  15. Используя подходящую подставку, поддержите специальный инструмент.
  16. Крутящий момент: 200 Нм.
  17. Крутящий момент: 270 ° Убедиться, что розетка повернута на 270 градусов не динамометрическим ключом.
  18. См. рисунок.
  19. Снять специальный инструмент.
  20. Нанести на резьбу болтов loctite 270. Крутящий момент: 65 Нм.
  21. См. рисунок.
  22. Обратитесь к информации " Стартерный двигатель ". (ref-568455-S40207748922013072200000)
  23. Обратитесь к разделу " Мотор и кожух вентилятора охлаждения - без опции: Нагнетатель ". (ref-568454-S28048301702013072200000)
  24. Обратитесь к разделу " Отключение и подключение аккумулятора ". (ref-568400-S03532047432013072200000)

ПримечаниеДействия по снятию, описанные в этой процедуре, могут содержать сведения об установке.

Схема №407
  1. См. " Flexplate ". (ref-568451-S15317849842013072200000)
  2. См. рисунок.
Схема №408
  1. Установить специальный инструмент. Инструмент для установки заднего уплотнения коленчатого вала (303-1442) Инструмент для выравнивания задней крышки коленчатого вала (303-1443)
  2. Крутящий момент: 11
  3. Крутящий момент: 11
  4. См. " Flexplate ". (ref-568451-S15317849842013072200000)

ПримечаниеДействия по снятию, описанные в этой процедуре, могут содержать сведения об установке.

Схема №409
Схема №410
Схема №411
Схема №412
Схема №413
Схема №414
Схема №415
Схема №416
Схема №417
  1. Обратитесь к разделу " Отключение и подключение аккумулятора ". (ref-568400-S03532047432013072200000)
  2. Поднять и поддержите транспортное средство.
  3. См. " Распределительный вал лев ". (ref-568451-S06214715152013072200000)
  4. См. " Выпускной коллектор лев ". (ref-568451-S19101003592013072200000)
  5. См. " Впускной коллектор ". (ref-568451-S33136023632013072200000)
  6. См. рисунок.
  7. См. рисунок.
  8. См. рисунок.
  9. См. рисунок.
  10. См. рисунок.
  11. См. рисунок.
  12. См. рисунок.
  13. См. рисунок.
  14. См. рисунок.
  15. См. рисунок.
  16. См. рисунок.
  17. См. рисунок.
  18. См. рисунок.
  19. См. рисунок.
  20. См. рисунок.
  21. См. рисунок.
Схема №418
Схема №419
  1. Проверить грань головки цилиндров на наличие искажений, по центру и от угла к углу.
  2. См. рисунок.
  3. Крутящий момент: 20 Нм.
  4. Крутящий момент: 35 Нм.
  5. Затянуть болты от 1 до 10, еще на 90 градусов.
  6. Затянуть болты от 1 до 10, еще на 120 градусов.
  7. Крутящий момент: 25 Нм.
  8. Крутящий момент: 12 Нм.
  9. Смазать толкатели клапанов чистым моторным маслом.
  10. Крутящий момент: 12 Нм.
  11. Крутящий момент: 12 Нм.
  12. Крутящий момент: 10 Нм.
  13. См. рисунок.
  14. См. рисунок.
  15. См. рисунок.
  16. Крутящий момент: 12 Нм.
  17. См. рисунок.
  18. Крутящий момент: 12 Нм.
  19. См. рисунок.
  20. Крутящий момент: 20 Нм.
  21. Крутящий момент: 20 Нм.
  22. Крутящий момент: 12 Нм.
  23. См. " Выпускной коллектор лев ". (ref-568451-S19101003592013072200000)
  24. См. " Распределительный вал лев ". (ref-568451-S06214715152013072200000)
  25. См. " Впускной коллектор ". (ref-568451-S33136023632013072200000)
  26. Обратитесь к разделу " Отключение и подключение аккумулятора ". (ref-568400-S03532047432013072200000)

ПримечаниеДействия по снятию, описанные в этой процедуре, могут содержать сведения об установке.

Схема №420
Схема №421
Схема №422
Схема №423
Схема №424
Схема №425
Схема №426
Схема №427
  1. Обратитесь к разделу " Отключение и подключение аккумулятора ". (ref-568400-S03532047432013072200000)
  2. Поднять и поддержите транспортное средство.
  3. См. " Впускной коллектор ". (ref-568451-S33136023632013072200000)
  4. См. " Распределительный вал правый ". (ref-568451-S03245242462013072200000)
  5. Отвод выхлопного коллектора в
  6. См. рисунок.
  7. См. рисунок.
  8. См. рисунок.
  9. См. рисунок.
  10. См. рисунок.
  11. См. рисунок.
  12. См. рисунок.
  13. См. рисунок.
  14. См. рисунок.
  15. См. рисунок.
  16. См. рисунок.
  17. См. рисунок.
  18. См. рисунок.
  19. См. рисунок.
  20. См. рисунок.
  21. См. рисунок.
Схема №428
Схема №429
Схема №430
  1. Проверить грань головки цилиндров на наличие искажений, по центру и от угла к углу.
  2. См. рисунок.
  3. Крутящий момент: 20 Нм.
  4. Крутящий момент: 35 Нм.
  5. Затянуть болты от 1 до 10, еще на 90 градусов.
  6. Затянуть болты от 1 до 10, еще на 120 градусов.
  7. Крутящий момент: 25 Нм.
  8. Крутящий момент: 12 Нм.
  9. Смазать толкатели клапанов чистым моторным маслом.
  10. См. рисунок.
  11. См. рисунок.
  12. Крутящий момент: 12 Нм.
  13. Крутящий момент: 20 Нм.
  14. Крутящий момент: 20 Нм.
  15. Крутящий момент: 10 Нм.
  16. См. рисунок.
  17. См. рисунок.
  18. См. рисунок.
  19. Крутящий момент: 12 Нм.
  20. См. рисунок.
  21. Крутящий момент: 25 Нм.
  22. Крутящий момент: 25 Нм.
  23. Отвод выхлопного коллектора в
  24. См. " Распределительный вал правый ". (ref-568451-S03245242462013072200000)
  25. См. " Впускной коллектор ". (ref-568451-S33136023632013072200000)
  26. Обратитесь к разделу " Отключение и подключение аккумулятора ". (ref-568400-S03532047432013072200000)

ПримечаниеДействия по снятию, описанные в этой процедуре, могут содержать сведения об установке.

Все транспортные средства

Схема №431
Схема №432
Схема №433
Схема №434
Схема №435
  1. Обратитесь к разделу " Отключение и подключение аккумулятора ". (ref-568400-S03532047432013072200000)
  2. Поднять и поддержите транспортное средство.
  3. Обратитесь к разделу " Компрессор кондиционирования воздуха (A / C) - 5.0L NA V8 - AJ133/5.0L SC V8 - AJ133 ". (ref-568456-S36630982172013072200000)
  4. Поддерживайте двигатель подъемным оборудованием.
  5. См. рисунок.
  6. Крутящий момент: 35 Нм. Правая сторона показана, левая аналогична.
  7. Крутящий момент: 100 Нм. Поддержка и освобождение стойки усилителя рулевого управления.
  8. Крутящий момент: 63 Нм. Снять и утилизируйте гайку.
  9. Крутящий момент: 48 Нм. Поднять двигатель.
  10. Крутящий момент: 48 Нм. Снять и утилизируйте гайку.
  1. Для установки выполнить процедуру удаления в обратном порядке.

ПримечаниеДействия по снятию, описанные в этой процедуре, могут содержать сведения об установке.

Все транспортные средства

Схема №436
Схема №437
Схема №438
Схема №439
  1. Обратитесь к разделу " Отключение и подключение аккумулятора ". (ref-568400-S03532047432013072200000)
  2. Поднять и поддержите транспортное средство.
  3. Обратитесь к информации " Дефлектор воздуха ". (ref-568406-S42840487662013072200000)
  4. Поддерживайте двигатель подъемным оборудованием.
  5. См. рисунок.
  6. Крутящий момент: 35 Нм.
  7. Крутящий момент: 100 Нм.
  8. Крутящий момент: 63 Нм.
  9. Крутящий момент: 48 Нм.
  10. Крутящий момент: 48 Нм.
  1. Для установки выполнить процедуру удаления в обратном порядке.

ПримечаниеДействия по снятию, описанные в этой процедуре, могут содержать сведения об установке.

ПримечаниеНекоторые вариации в иллюстрациях могут иметь место, но существенная информация всегда верна.

Схема №440
Схема №441
Схема №442
Схема №443
Схема №444
Схема №445
Схема №446
  1. Обратитесь к разделу " Отключение и подключение аккумулятора ". (ref-568400-S03532047432013072200000)
  2. Поднять и поддержите транспортное средство.
  3. Обратитесь к разделу " Насос усилителя рулевого управления - 5.0L ". (ref-568445-S17395103862013072200000)
  4. Обратитесь к информации " Каталитический нейтрализатор лев ". (ref-568457-S11704519152013072200000)
  5. См. рисунок.
  6. См. рисунок.
  7. См. рисунок.
  8. См. рисунок.
  9. См. рисунок.
  10. См. рисунок.
  11. См. рисунок.
  12. См. рисунок.
  13. См. рисунок.
Схема №447
Схема №448
Схема №449
  1. Крутящий момент: 45 Нм.
  2. Направляющие штифты для установки выпускного коллектора - резьбовые (303-1444-01)
  3. Направляющие штифты для установки выпускного коллектора - без резьбы (303-1444-02)
  4. Крутящий момент: 10 Нм.
  5. Снять специальный инструмент.
  6. Крутящий момент: 10 Нм.
  7. Крутящий момент: 18 Нм.
  8. См. рисунок.
  9. Крутящий момент: 100 Нм.
  10. Крутящий момент: 35 Нм.
  11. См. рисунок.
  12. Крутящий момент: 25 Нм.
  13. Крутящий момент: 10 Нм.
  14. Крутящий момент: 3 Нм.
  15. Обратитесь к информации " Каталитический нейтрализатор лев ". (ref-568457-S11704519152013072200000)
  16. Обратитесь к разделу " Насос усилителя рулевого управления - 5.0L ". (ref-568445-S17395103862013072200000)
  17. Обратитесь к разделу " Отключение и подключение аккумулятора ". (ref-568400-S03532047432013072200000)

ПримечаниеНекоторые вариации в иллюстрациях могут иметь место, но существенная информация всегда верна.

Все транспортные средства

Схема №450
Схема №451
Схема №452
Схема №453
  1. Обратитесь к разделу " Отключение и подключение аккумулятора ". (ref-568400-S03532047432013072200000)
  2. Поднять и поддержите транспортное средство.
  3. Обратитесь к информации " Каталитический нейтрализатор Rh ". (ref-568457-S03385691802013072200000)
  4. См. рисунок.
  5. Крутящий момент: 35 Нм.
  6. Крутящий момент: 100 Нм.
  7. Крутящий момент: 12 Нм.
  8. Крутящий момент: 48 Нм.
  9. См. рисунок.
  10. См. рисунок.
  11. См. рисунок.
  12. См. рисунок.

Все транспортные средства

  1. Крутящий момент: 45 Нм.
  2. Установить специальный инструмент. Направляющие штифты для установки выпускного коллектора - резьбовые (303-1444-01)
  3. Установить специальный инструмент. Направляющие штифты для установки выпускного коллектора - без резьбы (303-1444-02)
  4. Крутящий момент: 10 Нм.
  5. Снять специальный инструмент.
  6. Крутящий момент: 10 Нм.
  7. Крутящий момент: 18 Нм.
  8. См. рисунок.
  9. См. рисунок.
  10. Крутящий момент: 12 Нм.
  11. Крутящий момент: 48 Нм.
  12. Крутящий момент: 35 Нм.
  13. Крутящий момент: 100 Нм.
  14. См. рисунок.
  15. Обратитесь к информации " Каталитический нейтрализатор Rh ". (ref-568457-S03385691802013072200000)
  16. Обратитесь к разделу " Отключение и подключение аккумулятора ". (ref-568400-S03532047432013072200000)

ПримечаниеДействия по снятию, описанные в этой процедуре, могут содержать сведения об установке.

Схема №454
  1. Обратитесь к разделу " Отключение и подключение аккумулятора ". (ref-568400-S03532047432013072200000)
  2. Поднять и поддержите транспортное средство.
  3. Обратитесь к информации " Передача - 5.0L " или " Передача - 5.0L ". (ref-568447)(ref-568458)
  4. Крутящий момент: Ступень 1: 45 Нм Ступень 2: 90 °
  1. Для установки выполнить процедуру удаления в обратном порядке.

ПримечаниеДействия по снятию, описанные в этой процедуре, могут содержать сведения об установке.

Схема №455
Схема №456
Схема №457
Схема №458
Схема №459
Схема №460
Схема №461
Схема №462
  1. Обратитесь к разделу " Отключение и подключение аккумулятора ". (ref-568400-S03532047432013072200000)
  2. Поднять и поддержите транспортное средство.
  3. Обратитесь к разделу " Центральная панель вторичной переборки ". (ref-568406-S23451519502013072200000)
  4. Обратитесь к разделу " Крышка двигателя - 5.0L NA V8 - AJ133/5.0L SC V8 - AJ133 ". (ref-568405-S41842828132013072200000)
  5. См. рисунок.
  6. См. рисунок.
  7. См. рисунок.
  8. См. рисунок.
  9. См. рисунок.
  10. См. рисунок.
  11. См. рисунок.
  12. См. рисунок.
  13. См. рисунок.
  14. См. рисунок.
  15. См. рисунок.
  16. См. рисунок.
  17. См. рисунок.
  18. См. рисунок.
  19. См. рисунок.
  20. См. рисунок.
  21. См. рисунок.
  22. См. рисунок.
Схема №463
  1. Крутящий момент: 5 Нм
  2. Крутящий момент: 10 Нм
  3. Крутящий момент: 10 Нм
  4. Крутящий момент: 5 Нм
  5. Крутящий момент: 18 Нм
  6. См. рисунок.
  7. См. рисунок.
  8. См. рисунок.
  9. См. рисунок.
  10. См. рисунок.
  11. Крутящий момент: 25 Нм
  12. Крутящий момент: 8 Нм
  13. См. рисунок.
  14. Крутящий момент: Штуцеры 21 Нм Болты 8 Нм
  15. Крутящий момент: 21 Нм
  16. См. рисунок.
  17. См. рисунок.
  18. См. рисунок.
  19. См. рисунок.
  20. См. рисунок.
  21. Крутящий момент: 10 Нм
  22. Обратитесь к разделу " Крышка двигателя - 5.0L NA V8 - AJ133/5.0L SC V8 - AJ133 ". (ref-568405-S41842828132013072200000)
  23. Обратитесь к разделу " Центральная панель вторичной переборки ". (ref-568406-S23451519502013072200000)
  24. Опустить автомобиль.
  25. Обратитесь к разделу " Отключение и подключение аккумулятора ". (ref-568400-S03532047432013072200000)

ПримечаниеДействия по снятию, описанные в этой процедуре, могут содержать сведения об установке.

Схема №464
Схема №465
Схема №466
Схема №467
Схема №468
  1. Обратитесь к разделу " Отключение и подключение аккумулятора ". (ref-568400-S03532047432013072200000)
  2. Поднять и поддержите транспортное средство.
  3. См. " Впускной коллектор ". (ref-568451-S33136023632013072200000)
  4. См. " ОСУШЕНИЕ СИСТЕМЫ ОХЛАЖДЕНИЯ И ВАКУУМНАЯ ЗАПРАВКА ". (ref-568454-S14154030702013072400000)
  5. См. рисунок.
  6. См. рисунок.
  7. Крутящий момент: 13 Нм.
  8. См. рисунок.
  9. См. рисунок.
Схема №469
  1. Для установки выполнить процедуру удаления в обратном порядке.

ПримечаниеНекоторые вариации в иллюстрациях могут иметь место, но существенная информация всегда верна.

  1. Обратитесь к информации " Крышка двигателя - 5.0L, Автомобили без: Нагнетатель ". (ref-568405-S41842828132013072200000)
  2. Дайте моторному маслу стечь из корпуса масляного фильтроэлемента в течение двух минут.
  3. См. рисунок.
  4. См. рисунок.
  1. См. рисунок.
  2. Крутящий момент: 25 Нм.
  3. Проверить и долить моторное масло.
  4. Запустить и запустить двигатель.
  5. Обратитесь к информации " Крышка двигателя - 5.0L, Автомобили без: Нагнетатель ". (ref-568405-S41842828132013072200000)

ПримечаниеДействия по снятию, описанные в этой процедуре, могут содержать сведения об установке.

Схема №470
  1. Обратитесь к разделу " Отключение и подключение аккумулятора ". (ref-568400-S03532047432013072200000)
  2. Поднять и поддержите транспортное средство.
  3. См. информацию в разделе " Датчик уровня моторного масла ". (ref-568452-S38629425732013072200000)
  4. См. рисунок.
Схема №471
  1. Нанести на указанные места герметик RTV WSE-M4g323-A6 (Loctite 5901G) и затянуть болты в течение 7 минут. На указанное место нанести валик герметика диаметром 2,5 мм.
  2. Крутящий момент: 12 Нм.
  3. См. информацию в разделе " Датчик уровня моторного масла ". (ref-568452-S38629425732013072200000)

ПримечаниеДействия по снятию, описанные в этой процедуре, могут содержать сведения об установке.

ПримечаниеНекоторые вариации в иллюстрациях могут иметь место, но существенная информация всегда верна.

Схема №472
Схема №473
Схема №474
Схема №475
Схема №476
Схема №477
Схема №478
Схема №479
Схема №480
Схема №481
Схема №482
Схема №483
Схема №484
Схема №485
Схема №486
Схема №487
Схема №488
Схема №489
Схема №490
Схема №491
Схема №492
  1. Обратитесь к разделу " Отключение и подключение аккумулятора ". (ref-568400-S03532047432013072200000)
  2. Поднять и поддержите транспортное средство.
  3. См. " Шкив коленчатого вала ". (ref-568451-S39766095532013072200000)
  4. См. раздел " ДВИГАТЕЛЬ ". (ref-568451-S10241413612013080100000)
  5. См. рисунок.
  6. См. рисунок.
  7. См. рисунок.
  8. См. рисунок.
  9. См. рисунок.
  10. См. рисунок.
  11. См. рисунок.
  12. См. рисунок.
  13. См. рисунок.
  14. См. рисунок.
  15. См. рисунок.
  16. См. рисунок.
  17. См. рисунок.
  18. См. рисунок.
  19. См. рисунок.
  20. См. рисунок.
  21. См. рисунок.
  22. См. рисунок.
  23. См. рисунок.
  24. См. рисунок.
  25. См. рисунок.
  26. См. рисунок.
  27. См. рисунок.
  28. См. рисунок.
  29. См. рисунок.
  30. См. рисунок.
  31. См. рисунок.
  32. См. рисунок.
  33. См. рисунок.
  34. См. рисунок.
  35. См. рисунок.
Схема №493
Схема №494
Схема №495
Схема №496
Схема №497
Схема №498
Схема №499
Схема №500
Схема №501
Схема №502
Схема №503

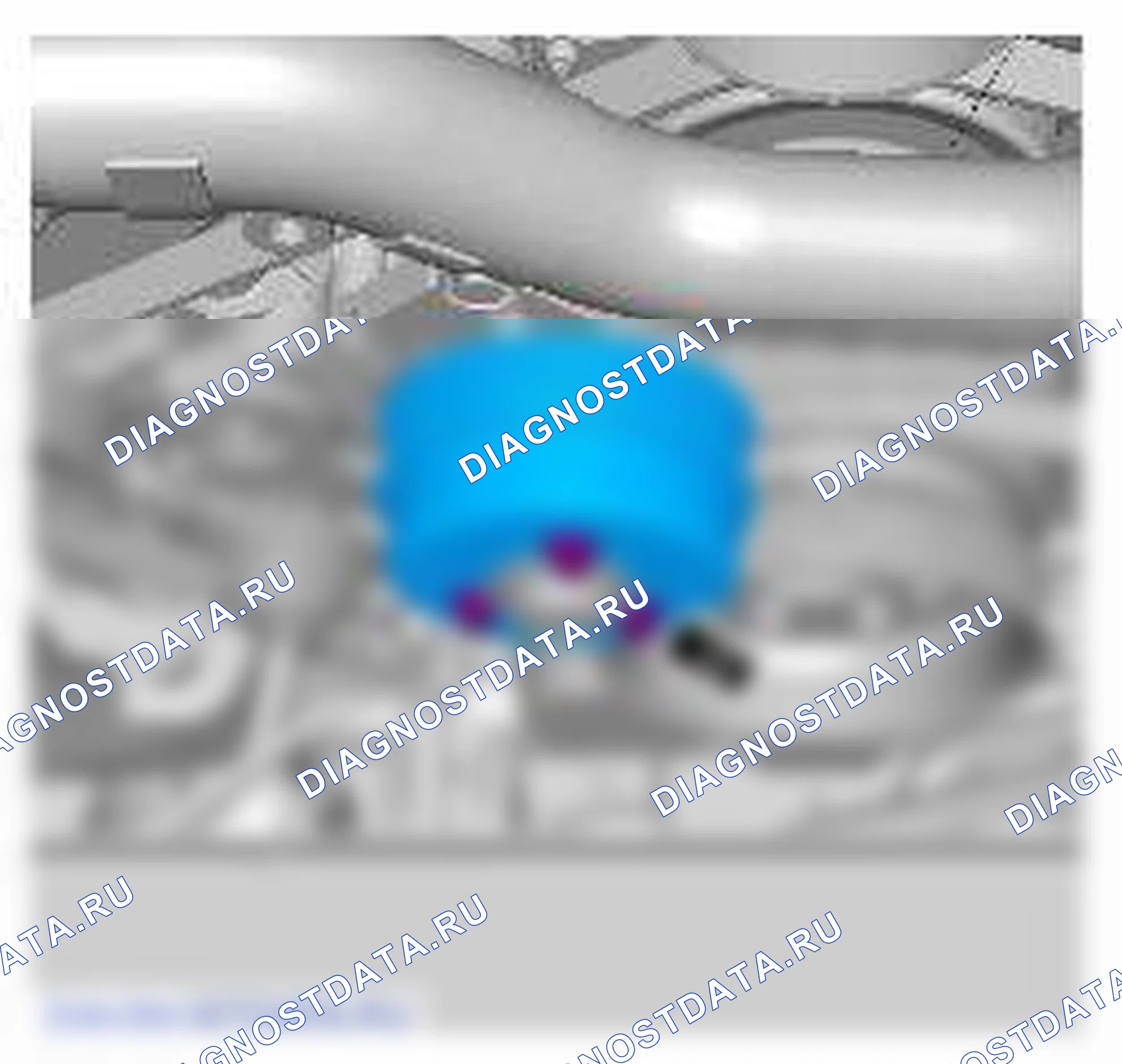

Схема №504
Схема №505
  1. Крутящий момент: 8 Нм
  2. Нанести WSE-M4G323-A6 герметика RTV (Loctite 5901G) на показанные участки и затянуть болты в течение 7 минут.
  3. Крутящий момент: 25 Нм
  4. Нанести WSE-M4G323-A6 герметика RTV (Loctite 5901G) на показанные участки и затянуть болты в течение 7 минут.
  5. Крутящий момент: 12 Нм
  6. Нанести WSE-M4G323-A6 герметика RTV (Loctite 5901G) на показанные участки и затянуть болты в течение 7 минут.
  7. Установить болты, но не затягивайте полностью на этом этапе. Инструмент выравнивания крышки нижней синхронизации (303-1433)
  8. Крутящий момент: M8 20 Нм M6 12 Нм
  9. Снять специальный инструмент.
  10. Крутящий момент: 12 Нм
  11. Крутящий момент: 10 Нм
  12. Специальный инструмент(ы): Задний инструмент для установки уплотнения коленчатого вала (303-1442) Задний инструмент для выравнивания крышки коленчатого вала (303-1443)
  13. Снять специальный инструмент.
  14. Крутящий момент: 11 Нм
  15. Крутящий момент: 11 Нм
  16. Крутящий момент: 11 Нм
  17. См. рисунок.
  18. Крутящий момент: 11 Нм
  19. Ослабить винты Torx на пол-оборота каждый.
  20. См. рисунок.
  21. См. рисунок.
  22. Крутящий момент: 11 Нм
  23. Ослабить винты Torx на пол-оборота каждый.
  24. См. рисунок.
  25. См. рисунок.
  26. Крутящий момент: 11 Нм
  27. Крутящий момент: 11 Нм
  28. См. рисунок.
  29. Крутящий момент: Муфты (1) 21 Нм M6 (2) 11 Нм M8 (3) 25 Нм M5 гайка (4) 6 Нм
  30. Крутящий момент: Союзы 21 Нм
  31. Крутящий момент: Союзы 21 Нм M6 11 Нм
  32. Крутящий момент: Союзы 21 Нм
  33. Крутящий момент: M10 29 Нм M6 11 Нм
  34. См. рисунок.
  35. Крутящий момент: 25 Нм
  36. Крутящий момент: Союзы 21 Нм M6 8 Нм
  37. См. рисунок.
  38. Крутящий момент: Союзы 21 Нм
  39. См. рисунок.
  40. См. рисунок.
  41. Крутящий момент: 40 Нм
  42. Крутящий момент: 25 Нм
  43. Крутящий момент: 12 Нм
  44. Крутящий момент: 25 Нм
  45. См. рисунок.
  46. Крутящий момент: 48 Нм
  47. Крутящий момент: Ступень 1:45 Нм Ступень 2:90 °
  48. См. раздел " ДВИГАТЕЛЬ ". (ref-568451-S10241413612013080100000)
  49. См. " Шкив коленчатого вала ". (ref-568451-S39766095532013072200000)
  50. Опустить автомобиль.
  51. Обратитесь к разделу " Отключение и подключение аккумулятора ". (ref-568400-S03532047432013072200000)
Схема №506
Схема №507
Схема №508
Схема №509
  1. Обратитесь к разделу " Отключение и подключение аккумулятора ". (ref-568400-S03532047432013072200000)
  2. Поднять и поддержите транспортное средство.
  3. См. " Расширение масляного поддона ". (ref-568451-S06983864032013072200000)
  4. См. рисунок.
  5. См. рисунок.
  6. См. рисунок.
  7. См. рисунок.
  8. См. рисунок.
  9. См. рисунок.
Схема №510
Схема №511
Схема №512
  1. Смазать и установить новые уплотнительные кольца.
  2. Крутящий момент: M8 25 Нм M6 12 Нм
  3. Смазать и установить новое уплотнительное кольцо.
  4. Крутящий момент: 12 Нм.
  5. Крутящий момент: 21 Нм.
  6. Установить нижнюю цепь газораспределения, убедившись, что цветные звенья цепи правильно совмещены с маркировкой распределительного вала и звездочки коленчатого вала топливных насосов высокого давления топливной рейки.
  7. Крутящий момент: 21 Нм.
  8. Установить нижнюю цепь газораспределения, убедившись, что цветные звенья цепи правильно совмещены с маркировкой распределительного вала и звездочки коленчатого вала топливных насосов высокого давления топливной рейки.
  9. Крутящий момент: 21 Нм.
  10. См. " Расширение масляного поддона ". (ref-568451-S06983864032013072200000)
  11. Обратитесь к разделу " Отключение и подключение аккумулятора ". (ref-568400-S03532047432013072200000)

ПримечаниеДействия по снятию, описанные в этой процедуре, могут содержать сведения об установке.

ПримечаниеНа некоторых иллюстрациях для наглядности может быть показан снятый двигатель.

ПримечаниеНекоторые вариации в иллюстрациях могут иметь место, но существенная информация всегда верна.

Схема №513
Схема №514
Схема №515
Схема №516
Схема №517
Схема №518
  1. Обратитесь к разделу " Отключение и подключение аккумулятора ". (ref-568400-S03532047432013072200000)
  2. Поднять и поддержите транспортное средство.
  3. См. " Шкив коленчатого вала ". (ref-568451-S39766095532013072200000)
  4. См. " Крышка крана ЛЕВ ". (ref-568451-S20865882922013072200000)
  5. Смотрите раздел " Правая крышка клапана ". (ref-568451-S10149281132013072200000)
  6. См. " ОСУШЕНИЕ СИСТЕМЫ ОХЛАЖДЕНИЯ И ВАКУУМНАЯ ЗАПРАВКА ". (ref-568454-S14154030702013072400000)
  7. См. рисунок.
  8. См. рисунок.
  9. См. рисунок.
  10. См. рисунок.
  11. См. рисунок.
  12. См. рисунок.
  13. См. рисунок.
  14. См. рисунок.
  15. См. рисунок.
  16. См. рисунок.
  17. См. рисунок.
Схема №519
Схема №520
Схема №521
  1. Нанести WSE-M4G323-A6 герметика RTV (Loctite 5901G) на показанные участки и затянуть болты в течение 7 минут.
  2. Нанести WSE-M4G323-A6 герметика RTV (Loctite 5901G) на показанные участки и затянуть болты в течение 7 минут.
  3. Крутящий момент: 12 Нм.
  4. Крутящий момент: 12 Нм.
  5. Нанести WSE-M4G323-A6 герметика RTV (Loctite 5901G) на показанные участки и затянуть болты в течение 7 минут.
  6. Установить болты, но не затягивайте полностью на этом этапе. Инструмент выравнивания крышки нижней синхронизации (303-1433)
  7. Крутящий момент: M6 12 Нм M8 20 Нм
  8. Крутящий момент: 12 Нм.
  9. Крутящий момент: 12 Нм.
  10. Крутящий момент: 25 Нм.
  11. Крутящий момент: 12 Нм.
  12. Крутящий момент: 40 Нм.
  13. См. рисунок.
  14. Крутящий момент: 25 Нм.
  15. Крутящий момент: 25 Нм.
  16. См. рисунок.
  17. См. рисунок.
  18. См. рисунок.
  19. См. " Шкив коленчатого вала ". (ref-568451-S39766095532013072200000)
  20. См. " Крышка крана ЛЕВ ". (ref-568451-S20865882922013072200000)
  21. Смотрите раздел " Правая крышка клапана ". (ref-568451-S10149281132013072200000)
  22. См. " ОСУШЕНИЕ СИСТЕМЫ ОХЛАЖДЕНИЯ И ВАКУУМНАЯ ЗАПРАВКА ". (ref-568454-S14154030702013072400000)
  23. Обратитесь к разделу " Отключение и подключение аккумулятора ". (ref-568400-S03532047432013072200000)
ВниманиеПроверить все компоненты синхронизации на износ и при необходимости установить новые компоненты.

ПримечаниеНекоторые вариации в иллюстрациях могут иметь место, но существенная информация всегда верна.

Схема №522
Схема №523
Схема №524
Схема №525
Схема №526
Схема №527
Схема №528
  1. Отсоединить кабель массы батареи. См. информацию " Отсоединение и подключение батареи ". (ref-568400-S03532047432013072200000)
  2. Поднять и поддержите транспортное средство.
  3. См. раздел " Крышка таймера ". (ref-568451-S41050855502013072200000)
  4. См. рисунок.
  5. Установить специальный инструмент.
  6. Обратить внимание на положение клавиши woodruff коленчатого вала.
  7. См. рисунок.
  8. См. рисунок.
  9. См. рисунок.
  10. Удалить цепь синхронизации с блоками VVT.
  11. См. рисунок.
  12. См. рисунок.
  13. См. рисунок.
  14. Удалить цепь синхронизации с блоками VVT.
  15. См. рисунок.
  16. См. рисунок.
Схема №529
Схема №530
Схема №531
Схема №532
Схема №533
Схема №534
Схема №535
Схема №536
Схема №537
Схема №538
Схема №539
  1. См. рисунок.
  2. Крутящий момент: 12 Нм.
  3. Установить специальный инструмент на каждый распределительный вал. Вращающийся инструмент распределительного вала (303-1452) Крутящий момент: 10 Нм.
  4. Осторожно повернуть распределительные валы, если положение не соответствует показанному.
  5. Установить специальный инструмент 303-1445 сзади распределительных валов, убедившись, что шпоночные канавки правильно расположены в каждом пазу на каждом из распределительных валов.
  6. Используя подходящий инструмент, осторожно покачивайте распределительный вал по часовой стрелке, а затем против часовой стрелки. Повернуть стопорные гайки специального инструмента, пока в распределительных валах не останется движения. Повторить шаги 3-6 для распределительных валов на другой головке цилиндров.
  7. Установить цепь газораспределения с блоками регулируемых фаз газораспределения (VVT).
  8. Убедиться, что все метки выравнивания цепи синхронизации находятся в показанных положениях.
  9. Крутящий момент: 25 Нм.
  10. Убедиться, что поршень натяжного устройства полностью выдвинут. Затем полностью нажать на поршень натяжителя и зафиксировать его штифтом гранаты перед установкой, невыполнение этого требования может привести к повреждению двигателя.
  11. Крутящий момент: 10 Нм.
  12. Установить цепь синхронизации с блоками VVT.
  13. Убедиться, что все метки выравнивания цепи синхронизации находятся в показанных положениях.
  14. Крутящий момент: 25 Нм.
  15. Убедиться, что поршень натяжного устройства полностью выдвинут. Затем полностью нажать на поршень натяжителя и зафиксировать его штифтом гранаты перед установкой, невыполнение этого требования может привести к повреждению двигателя.
  16. Крутящий момент: 10 Нм.
  17. См. рисунок.
  18. Убедиться, что натяжные устройства полностью развернуты.
  19. Отпустить и переставьте трубку для всасывания масла в одну сторону.
  20. Установить специальный инструмент. Инструмент натяжного устройства (303-1482)
  21. Установить динамометрический ключ на специальный инструмент. Крутящий момент: 35 Нм.
  22. Крутящий момент: 32 Нм. Инструмент натяжного устройства (303-1482)
  23. Установить трубку для всасывания масла. Крутящий момент: 10 Нм.
  24. Установить специальный инструмент. Инструмент натяжного устройства (303-1482)
  25. Установить динамометрический ключ на специальный инструмент. Крутящий момент: 35 Нм.
  26. Крутящий момент: 32 Нм.
  27. Снять специальный инструмент.
  28. Снять специальный инструмент.
  29. Снять специальный инструмент. Инструмент синхронизации (303-1447)
  30. Установить специальный инструмент. Инструмент для фиксации (303-1448)
  31. Крутящий момент: 50 Нм.
  32. Снять специальный инструмент. Инструмент для фиксации (303-1448)
  33. Повернуть двигатель на два полных оборота по часовой стрелке.
  34. Установить специальный инструмент. Инструмент для фиксации (303-1448)
  35. См. рисунок.
  36. Снять специальный инструмент. Инструмент для фиксации (303-1448)
  37. Установить специальный инструмент. Инструмент синхронизации (303-1447)
  38. Установить специальный инструмент. Инструмент синхронизации - Центровка распределительного вала (303-1445)
  39. Установить специальный инструмент.
  40. Снять специальный инструмент.
  41. Снять специальный инструмент.
  42. Снять специальный инструмент. Инструмент синхронизации (303-1447)
  43. Крутящий момент: 10 Нм.
  44. См. раздел " Крышка таймера ". (ref-568451-S41050855502013072200000)
  45. Подключить кабель массы аккумуляторной батареи. См. информацию " Отключение и подключение аккумуляторной батареи ". (ref-568400-S03532047432013072200000)

ПримечаниеДействия по снятию, описанные в этой процедуре, могут содержать сведения об установке.

Схема №540
Схема №541
  1. Обратитесь к разделу " Отключение и подключение аккумулятора ". (ref-568400-S03532047432013072200000)
  2. См. " Панель вторичной переборки Lh - 5.0L / 3.0L дизельный двигатель ". (ref-568406-S25565044692013072200000)
  3. Обратитесь к информации " Lh выходной трубы воздухоочистителя ". (ref-568399-S05676037962013072200000)
  4. По информации " топливная рампа Lh ". (ref-568459-S19104439102013072200000)
  5. Крутящий момент: 10 Нм.
  6. См. рисунок.
  7. См. рисунок.
Схема №542
Схема №543
  1. Для установки выполнить процедуру удаления в обратном порядке.
  2. Инструмент для выравнивания крышки клапана (303-1446)
  3. Крутящий момент: 13 Нм.

ПримечаниеДействия по снятию, описанные в этой процедуре, могут содержать сведения об установке.

Схема №544
Схема №545
  1. Обратитесь к разделу " Отключение и подключение аккумулятора ". (ref-568400-S03532047432013072200000)
  2. См. " Панель вторичной переборки Rh - 5.0L / 3.0L дизельный двигатель ". (ref-568406-S22586568902013072200000)
  3. Обратитесь к информации " Воздухоочиститель выходной трубы Rh ". (ref-568399-S41492224902013072200000)
  4. См. информацию " топливная рампа Rh ". (ref-568459-S03684022552013072200000)
  5. Крутящий момент: 10 Нм.
  6. См. рисунок.
  7. См. рисунок.
  1. Для установки выполнить процедуру удаления в обратном порядке.
  2. Инструмент для выравнивания крышки клапана (303-1446)
  3. Крутящий момент: 13 Нм.

ПримечаниеДействия по снятию, описанные в этой процедуре, могут содержать сведения об установке.

ПримечаниеНекоторые вариации в иллюстрациях могут иметь место, но существенная информация всегда верна.

Схема №546
Схема №547
Схема №548
  1. Обратитесь к разделу " Отключение и подключение аккумулятора ". (ref-568400-S03532047432013072200000)
  2. Поднять и поддержите транспортное средство.
  3. См. " Правый выпускной коллектор ". (ref-568451-S03347651302013072200000)
  4. См. рисунок.
  5. См. рисунок.
  6. См. рисунок.
  7. Крутящий момент: Ступень 1:40 Нм Ступень 2:180 °
  1. Для установки выполнить процедуру удаления в обратном порядке.

ПримечаниеНа некоторых иллюстрациях для наглядности может быть показан снятый двигатель.

Схема №549
Схема №550
  1. Обратитесь к разделу " Отключение и подключение аккумулятора ". (ref-568400-S03532047432013072200000)
  2. Поднять и поддержите транспортное средство.
  3. См. " Расширение масляного поддона ". (ref-568451-S06983864032013072200000)
  4. См. рисунок.
  5. См. рисунок.
  6. См. рисунок.
  7. См. рисунок.
Схема №551
  1. См. рисунок.
  2. Крутящий момент: 12 Нм.
  3. Крутящий момент: 21 Нм.
  4. Крутящий момент: 12 Нм.
  5. Установить нижнюю цепь газораспределения, убедившись, что цветные звенья цепи правильно совмещены с маркировкой распределительного вала и звездочки коленчатого вала топливных насосов высокого давления топливной рейки.
  6. Крутящий момент: 21 Нм.
  7. См. " Расширение масляного поддона ". (ref-568451-S06983864032013072200000)
  8. Обратитесь к разделу " Отключение и подключение аккумулятора ". (ref-568400-S03532047432013072200000)

ПримечаниеНа некоторых иллюстрациях для наглядности может быть показан снятый двигатель.

  1. Обратитесь к разделу " Отключение и подключение аккумулятора ". (ref-568400-S03532047432013072200000)
  2. Поднять и поддержите транспортное средство.
  3. См. " Расширение масляного поддона ". (ref-568451-S06983864032013072200000)
  4. См. рисунок.
  5. См. рисунок.
  6. См. рисунок.
  7. См. рисунок.
  1. См. рисунок.
  2. Крутящий момент: 12 Нм.
  3. Крутящий момент: 21 Нм.
  4. Крутящий момент: 12 Нм.
  5. Установить нижнюю цепь газораспределения, убедившись, что цветные звенья цепи правильно совмещены с маркировкой распределительного вала и звездочки коленчатого вала топливных насосов высокого давления топливной рейки.
  6. Крутящий момент: 21 Нм.
  7. См. " Расширение масляного поддона ". (ref-568451-S06983864032013072200000)
  8. Обратитесь к разделу " Отключение и подключение аккумулятора ". (ref-568400-S03532047432013072200000)
  1. Обратитесь к разделу " Отключение и подключение аккумулятора ". (ref-568400-S03532047432013072200000)
  2. Поднять и поддержите транспортное средство.
  3. См. " Шкив коленчатого вала ". (ref-568451-S39766095532013072200000)
  4. См. рисунок.
  5. См. рисунок.
  6. Обратитесь к разделу " Тормозной вакуумный насос - V8 5.0L Бензин / V8 S / C 5.0L Бензин ". (ref-568460-S29081024612013072200000)
  7. См. рисунок.
Схема №552
  1. Нанести WSE-M4G323-A6 герметика RTV (Loctite 5901G) на показанные участки и затянуть болты в течение 7 минут.
  2. Установить болты, но не затягивайте полностью на этом этапе. Инструмент выравнивания крышки нижней синхронизации (303-1433)
  3. Крутящий момент: M6 12 Нм M8 20 Нм
  4. Крутящий момент: 12 Нм.
  5. Обратитесь к разделу " Тормозной вакуумный насос - V8 5.0L Бензин / V8 S / C 5.0L Бензин ". (ref-568460-S29081024612013072200000)
  6. Крутящий момент: 40 Нм.
  7. Крутящий момент: 40 Нм.
  8. См. " Шкив коленчатого вала ". (ref-568451-S39766095532013072200000)
  9. Обратитесь к разделу " Отключение и подключение аккумулятора ". (ref-568400-S03532047432013072200000)
  10. Заправить двигатель маслом - для получения значений заправки на автомобилях без нагнетателя: См. " Технические характеристики ". Заправить двигатель маслом - для получения значений заправки на автомобилях с нагнетателем: См. Информацию " Технические характеристики ". Очистить любое остаточное моторное масло от зоны крышки масляного наполнителя. (ref-568451-S01081780402013072200000)(ref-568453-S16635455332013072200000)
  11. Перед запуском двигателя выполнить шаги 13-17.
  12. Запустить двигатель и дайте поработать 10 минут, остановить двигатель. Проверить наличие протечек.
  13. Включить зажигание.
  14. Прокрутите меню отключения, чтобы получить доступ к отображению уровня моторного масла.
  15. Дважды в течение 2 секунд нажать кнопку отмены круиз-контроля.
  16. Дисплей центра сообщений вернется к обычному дисплею в трип-компьютере. Прокрутите меню отключения, чтобы получить доступ к отображению уровня моторного масла. Убедиться, что на дисплее уровня масла отображается показание уровня масла. Только после запуска и работы двигателя в течение 10 минут (как указано в шаге 12) выключить двигатель, затем стабилизируйте в течение 10 минут, снять показания с дисплея уровня масла и, при необходимости, долить моторное масло.
  17. Выключить зажигание.
  18. Дайте 10 минут, чтобы уровень моторного масла стабилизировался, если был дополнительный долив масла.
  19. Включить зажигание. Нажать и удерживайте кнопку отмены круиз-контроля более 2 секунд.
  20. Дисплей центра сообщений вернется к обычному дисплею в трип-компьютере.
  21. Выключить зажигание.
  22. Включить зажигание.
  23. Прокрутите меню отключения, чтобы получить доступ к отображению уровня моторного масла. Убедиться, что среднее значение уровня масла теперь обновлено.
  24. Обратитесь к информации " Дефлектор воздуха ". (ref-568406-S42840487662013072200000)
Схема №553
Схема №554
Схема №555
Схема №556
  1. См. раздел " ОТСОЕДИНЕНИЕ И ПОДКЛЮЧЕНИЕ БАТАРЕИ ". (ref-568400-S03532047432013072200000)
  2. Поднять и поддержите транспортное средство.
  3. См. раздел " ГОЛОВКА ЦИЛИНДРОВ ЛЕВ ". (ref-568451-S29053062992013072200000)
  4. См. раздел " ГОЛОВКА ЦИЛИНДРОВ ПРАВАЯ ". (ref-568451-S06525709602013072200000)
  5. См. рисунок.
  6. См. рисунок.
  7. См. рисунок.
  8. Равномерно поместить небольшое количество пасты для тонкой шлифовки клапана вокруг контактной поверхности клапана. Установить клапан на место и, используя подходящий инструмент для шлифовки клапана, повернуть клапан назад и вперед на несколько градусов на его седле с помощью легкого давления. Часто поднимайте клапан во время притирки и поворачивайте его в новое положение через несколько кругов или вращений. Притирайте только до тех пор, пока не будет видна непрерывная, но узкая метка притирки как на седле клапана, так и на торце клапана. Тщательно очистить все поверхности, чтобы удалить следы шлифовальной пасты клапана с головки цилиндра, седла клапана и торца клапана. Повторить 5 шагов.
  1. Установка производится в обратном порядке.

Специальные инструменты

303-1435 Задние подъемные кронштейны двигателя

Схема №557

ПримечаниеНекоторые вариации в иллюстрациях могут иметь место, но существенная информация всегда верна.

ПримечаниеЕсли необходимо установить новый двигатель, снять впускной коллектор, чтобы получить доступ к крепежным болтам верхней передачи.

Схема №558
Схема №559
Схема №560
Схема №561
Схема №562

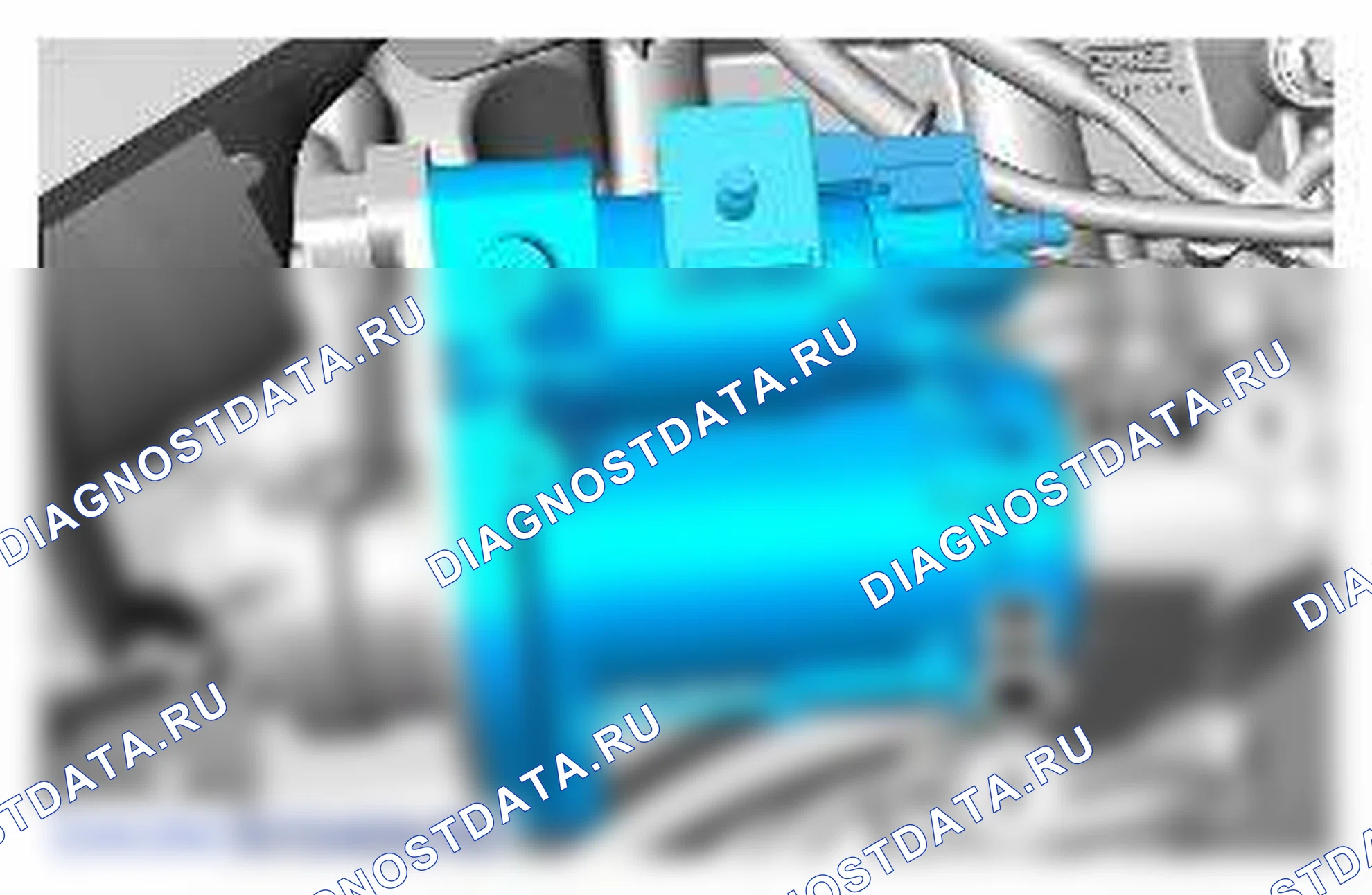

Схема №563
Схема №564
Схема №565
Схема №566
Схема №567
Схема №568
Схема №569
Схема №570
Схема №571
Схема №572
Схема №573
Схема №574
Схема №575
  1. См. раздел " ОТСОЕДИНЕНИЕ И ПОДКЛЮЧЕНИЕ БАТАРЕИ ". (ref-568400-S03532047432013072200000)
  2. Поднять и поддержите транспортное средство.
  3. См. раздел " ВЕНТИЛЯЦИОННАЯ РЕШЕТКА КАПОТА ". (ref-568406-S32289223332013072200000)
  4. См. раздел " ВОЗДУХООЧИСТИТЕЛЬ ЛЕВ ". (ref-568399-S12779668782013072200000)
  5. См. раздел " ВОЗДУХООЧИСТИТЕЛЬ ПРАВ ". (ref-568399-S12531242442013072200000)
  6. См. " ОСУШЕНИЕ СИСТЕМЫ ОХЛАЖДЕНИЯ И ВАКУУМНАЯ ЗАПРАВКА ". (ref-568454-S14154030702013072400000)
  7. Обратитесь к разделу " ВОССТАНОВЛЕНИЕ, ЭВАКУАЦИЯ И ЗАРЯДКА СИСТЕМЫ КОНДИЦИОНИРОВАНИЯ ВОЗДУХА (ВС) ". (ref-568393-S34540577132013072200000)
  8. См. раздел " ВЫТЯЖКА ". (ref-568406-S19696362842013072200000)
  9. См. " ДВИГАТЕЛЬ ВЕНТИЛЯТОРА ОХЛАЖДЕНИЯ И КОЖУХ V8 5.0L БЕНЗИН ". (ref-568454-S28048301702013072200000)
  10. См. раздел " ПЕРЕДАЧА ". (ref-568458-S14366453102013080500000)
  11. См. раздел " РАСШИРИТЕЛЬНЫЙ БАК ОХЛАЖДАЮЩЕЙ ЖИДКОСТИ ". (ref-568454-S36643518272013072200000)
  12. См. раздел " ПАНЕЛЬ ВТОРИЧНОЙ ПЕРЕБОРКИ ПРАВАЯ ". (ref-568406-S22586568902013072200000)
  13. См. раздел " ПАНЕЛЬ ВТОРИЧНОЙ ПЕРЕБОРКИ ЛЕВ ". (ref-568406-S25565044692013072200000)
  14. См. рисунок.
  15. См. рисунок.
  16. Поднять и поддержите транспортное средство.
  17. См. рисунок.
  18. Крутящий момент: 40 Нм
  19. См. рисунок.
  20. См. рисунок.
  21. См. рисунок.
  22. См. рисунок.
  23. Опустить автомобиль.
  24. См. рисунок.
  25. См. рисунок.
  26. Специальный инструмент(ы): 303-1435
  27. См. рисунок.
  28. См. рисунок.
  29. См. рисунок.
  30. См. рисунок.
  31. См. рисунок.
  32. См. рисунок.
  33. См. рисунок.
  34. См. рисунок.
  35. См. рисунок.
  36. См. рисунок.
  37. См. рисунок.
  38. С помощью подходящего инструмента снять двигатель.

ПримечаниеНекоторые вариации в иллюстрациях могут иметь место, но существенная информация всегда верна.

ПримечаниеЕсли необходимо установить новый двигатель, снять впускной коллектор, чтобы получить доступ к крепежным болтам верхней передачи.

Схема №576
Схема №577
Схема №578
  1. Установить двигатель в сборе.
  2. Крутящий момент: 45 Нм
  3. См. рисунок.
  4. Крутящий момент: 12 Нм
  5. Крутящий момент: 9 Нм
  6. См. рисунок.
  7. См. рисунок.
  8. Крутящий момент: 10 Нм
  9. Крутящий момент: 12 Нм
  10. Крутящий момент: 12 Нм
  11. Опустить автомобиль.
  12. См. рисунок.
  13. Крутящий момент: 3 Нм
  14. Крутящий момент: 9 Нм
  15. Крутящий момент: 9 Нм
  16. См. рисунок.
  17. См. рисунок.
  18. Крутящий момент: 25 Нм
  19. См. рисунок.
  20. См. рисунок.
  21. См. рисунок.
  22. См. рисунок.
  23. См. " РЕЗЕРВУАР ЖИДКОСТИ ГИДРОУСИЛИТЕЛЯ РУЛЯ V8 5.0L БЕНЗИН / V8 S / C 5.0L БЕНЗИН ". (ref-568445-S24685145542013072200000)
  24. См. раздел " ПАНЕЛЬ ВТОРИЧНОЙ ПЕРЕБОРКИ ЛЕВ ". (ref-568406-S25565044692013072200000)
  25. См. раздел " ПАНЕЛЬ ВТОРИЧНОЙ ПЕРЕБОРКИ ПРАВАЯ ". (ref-568406-S22586568902013072200000)
  26. См. раздел " ПЕРЕДАЧА ". (ref-568458-S14366453102013080500000)
  27. См. " ДВИГАТЕЛЬ ВЕНТИЛЯТОРА ОХЛАЖДЕНИЯ И КОЖУХ V8 S / C 5.0L БЕНЗИН ". (ref-568454-S06076203022013072200000)
  28. См. раздел " ВЫТЯЖКА ". (ref-568406-S19696362842013072200000)
  29. Обратитесь к разделу " ВОССТАНОВЛЕНИЕ, ЭВАКУАЦИЯ И ЗАРЯДКА СИСТЕМЫ КОНДИЦИОНИРОВАНИЯ ВОЗДУХА (ВС) ". (ref-568393-S34540577132013072200000)
  30. См. " ОСУШЕНИЕ СИСТЕМЫ ОХЛАЖДЕНИЯ И ВАКУУМНАЯ ЗАПРАВКА ". (ref-568454-S14154030702013072400000)
  31. См. раздел " ВОЗДУХООЧИСТИТЕЛЬ ПРАВ ". (ref-568399-S12531242442013072200000)
  32. См. раздел " ВОЗДУХООЧИСТИТЕЛЬ ЛЕВ ". (ref-568399-S12779668782013072200000)
  33. См. раздел " ВЕНТИЛЯЦИОННАЯ РЕШЕТКА КАПОТА ". (ref-568406-S32289223332013072200000)
  34. См. раздел " ОТСОЕДИНЕНИЕ И ПОДКЛЮЧЕНИЕ БАТАРЕИ ". (ref-568400-S03532047432013072200000)

Другие статьи — Двигатель (V8 5.0L бензин)
