Система управления двигателем - турбо: Технические характеристики Hyundai Veloster I

Характеристика

Угол поворота дроссельной заслонки (°)Выходное напряжение (В)
TPS1TPS2
00.504.50
100.964.05
201.413.59
301.873.14
402.322.68
502.782.23
603.231.77
703.691.32
804.140.86
904.600.41
984.650.35
C.T (0)0.504.50
W.O.T. (86)4.410.59

СПЕЦИФИКАЦИЯ НАПРЯЖЕНИЯ - ДАТЧИК ПОЛОЖЕНИЯ ДРОССЕЛЬНОЙ ЗАСЛОНКИ

Схема №197
ПунктХарактеристика
Сопротивление катушки (Ом)0,3 ~ 100 [20°C]

СПЕЦИФИКАЦИЯ ДЕТАЛЕЙ - ЭЛЕКТРОДВИГАТЕЛЬ И Т.Д.

Схема №198
Схема №199

Технические характеристики систем управлений двигателей - турбо: технических характеристик

Давление [кПа (кгс/см2, фунт/кв. дюйм)]Выходное напряжение (В)
32,5 (0,33, 4,71)0.5
284 (2.90, 41.19)4.5
Схема №200
Схема №201
Схема №202
Схема №203
ТемператураСопротивление (кОм)
° C° F
404040.93 ~ 48.35
20413.89 ~ 16.03
0325.38 ~ 6.09
10503.48 ~ 3.90
20682.31 ~ 2.57
401041.08 ~ 1.21
501221.56 ~ 1.74
601400.54 ~ 0.62
801760.29 ~ 0.34
Схема №204
Схема №205
Схема №206
Температура [° C (° F)]Сопротивление (кОм)
40 (-40)841,2 ~ 1019,3
20 (-4)263,8 ~ 306,5
0(32)92,4 ~ 102,8
10(50)57,0 ~ 62,2
20 (68)36,2 ~ 38,8
40 (104)15,3 ~ 16,7
50 (122)10,3 ~ 11,4
60 (140)7,1 ~ 8,0
80 (176)3,5 ~ 4,0
Схема №207
Схема №208
Давление [к Па (кг / см2 / фунт / кв. дюйм)]Сопротивление (кОм)
32,5 (0,33, 4,71)0.5
284 (2.90, 41.19)4.5
Схема №209
Схема №210
ТемператураСопротивление (кОм)
° C° F
404048.14
20414.13 ~ 16.83
0325.79
20682.31 ~ 2.59
401041.15
601400.59
801760.32
Схема №211
Схема №212
ПунктХарактеристика
Сопротивление катушки (Ом)774 ~ 946 [20°C]
Схема №213
Схема №214

В этом примере показан типичный датчик положения коленчатого вала (CKPS) и датчик положения распределительного вала (CMPS) на холостом ходу. блок управления силовым агрегатом (PCM) (блок управления силовым агрегатом) управляет моментом впрыска и зажигания с помощью этих сигналов.

Обычно сигнал CKPS используется для определения положения поршня, а сигнал CMPS используется для определения верхней мертвой точки каждого цилиндра.

Схема №215
Схема №216
ПунктХарактеристика
Сопротивление (МОм)4.87
Схема №217
Схема №218
Схема №219
  1. Выключите выключатель зажигания и отсоедините отрицательный (-) кабель аккумулятора.
  2. Снимите впускной коллектор (см. " ВПУСКНОЙ КОЛЛЕКТОР "). (/hyundai/veloster/i-2011-2015/remont/nagnetateli-i-turbokompressory-dvigatelia/#sistema-vpuska-i-sistema-vypuska-turbo)
  3. Отсоедините датчик детонации (A).
  4. Выверните установочный болт (В), а затем снимите датчик с блока цилиндров.
ПунктХарактеристика
Сопротивление нагревателя (Ом)2,4 ~ 4,0 [20°C]

СПЕЦИФИКАЦИЯ ДЕТАЛИ - подогреваемый кислородный датчик (БАНК 1 / ДАТЧИК 1) ЛИНЕЙНЫЙ ТИП

ПунктХарактеристика
Сопротивление нагревателя (Ом)Приблизительно 9,0 [20°C]
Отношение A/F (лямбда)Выходное напряжение (В)
RICH0.6 ~ 1.0
LEAN0 ~ 0.4

СПЕЦИФИКАЦИЯ ДЕТАЛИ - подогреваемый кислородный датчик (БАНК 1 / ДАТЧИК 2) ТИП ДВОИЧНОГО КОДА

ПунктХарактеристика
Сопротивление нагревателя (Ом)Приблизительно 9,0 [20°C]
Схема №220
Схема №221
Положение акселератораВыходное напряжение (В)
APS1APS2
C.T0.7 ~ 0.80.29 ~ 0.46
W.O.T.3.85 ~ 4.351.93 ~ 2.18
Схема №222
Схема №223
Схема №224
ПунктХарактеристика
Сопротивление катушки (Ом)1,5 ± 0 075 [20°C]
ПунктХарактеристика
Сопротивление катушки (Ом)22,0 ~ 26,0 [20°C]

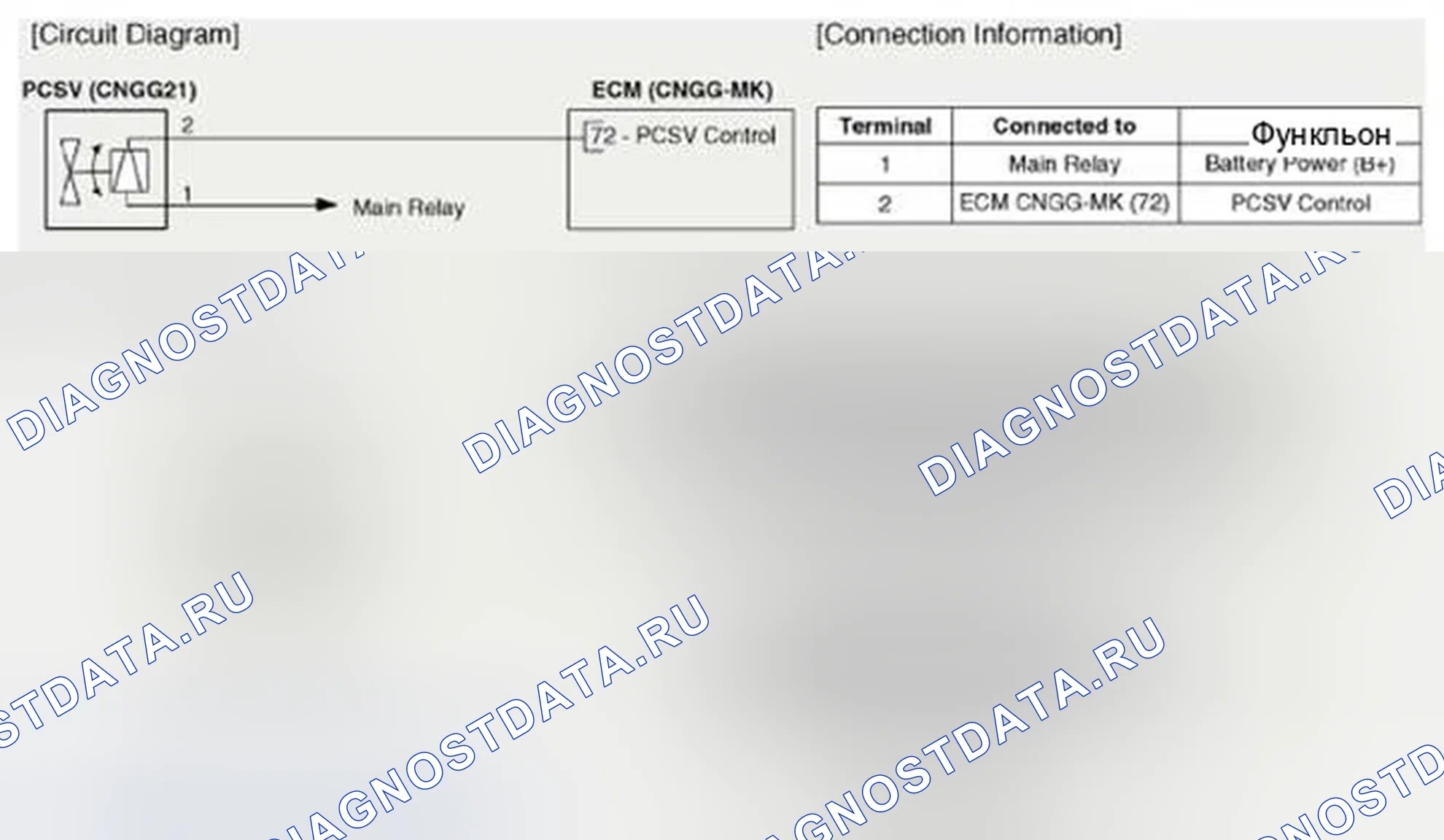

Схема №225
Схема №226
ПунктХарактеристика
Сопротивление катушки (Ом)6,9 ~ 7,9 [20°C]
Схема №227
Схема №228
ПунктХарактеристика
Сопротивление катушки (Ом)28,3-31,1 [20°C]
Схема №229

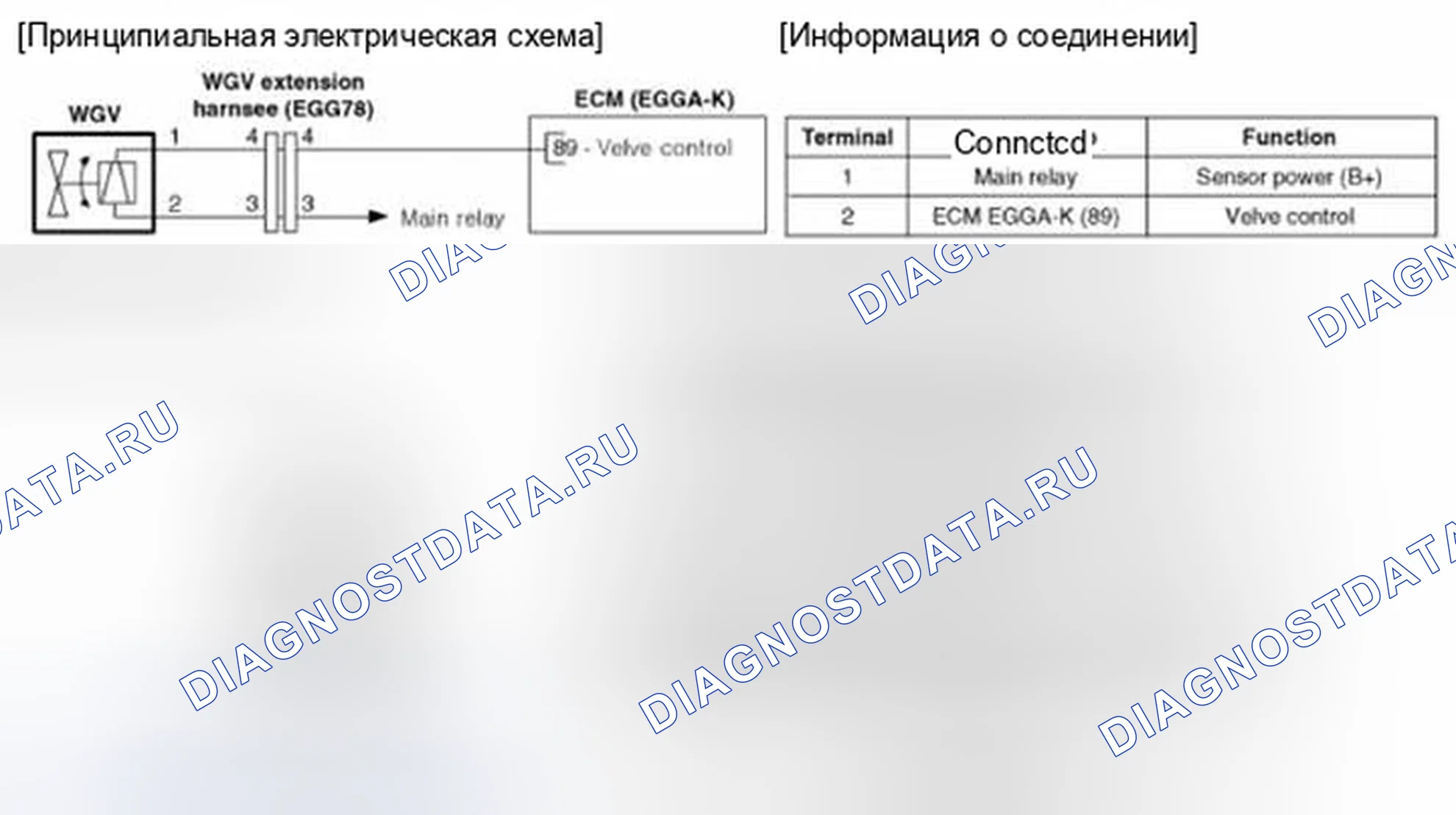

Схема №230
ПунктХарактеристика
Сопротивление катушки (Ом)28,3-31,1 [20°C]
Схема №231

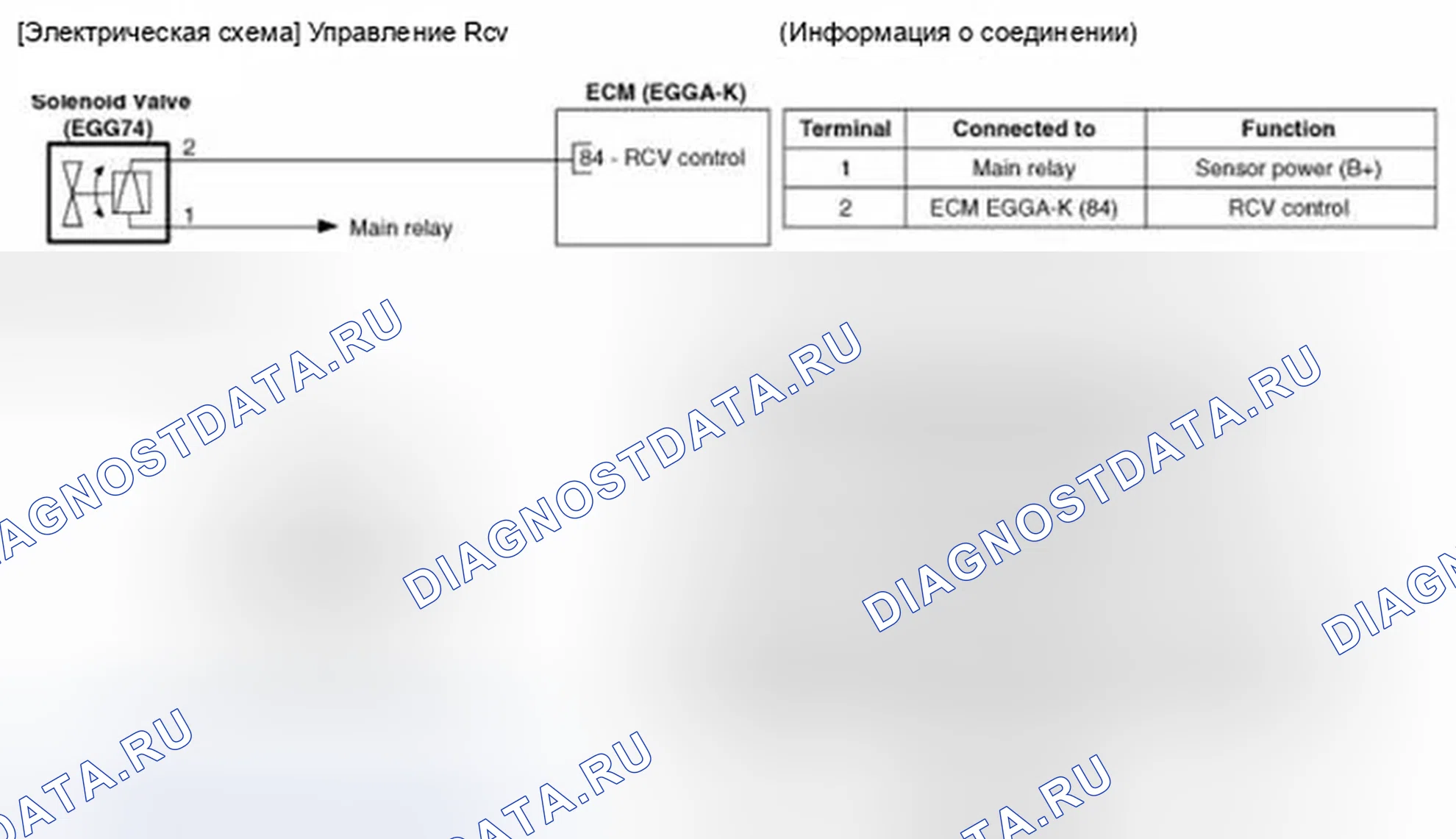

Схема №232
ПунктХарактеристика
Сопротивление катушки (Ом)0,5 [20°C
Схема №233
Схема №234

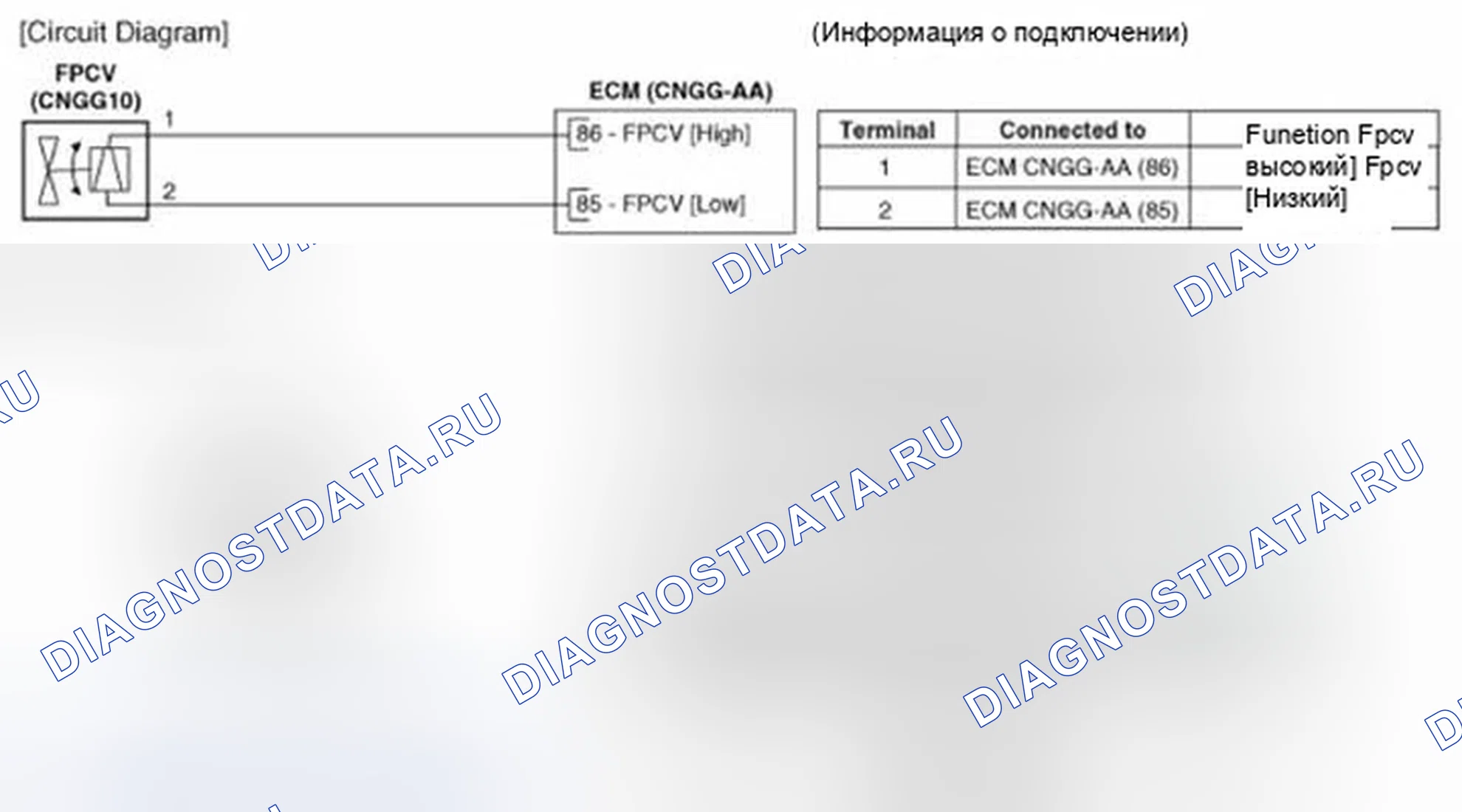

Схема №235
ПунктХарактеристика
Сопротивление катушки (Ом)19,5 ~ 22,5 [20°C]

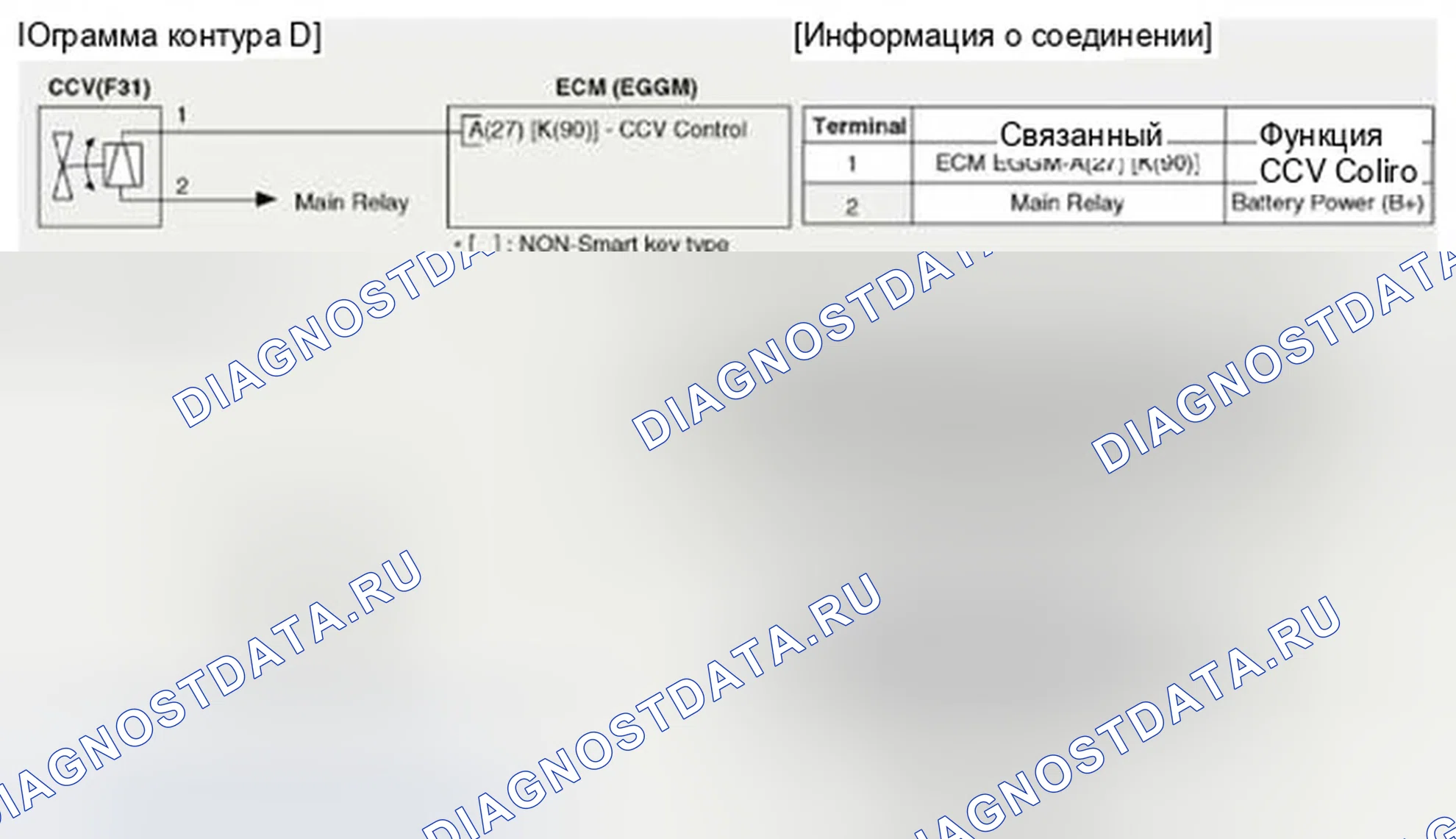

Схема №236
Схема №237
