Характеристика
| Датчик температуры масла | ТЕМП. (° C) | СОПРОТИВЛЕНИЕ (кОм) |
|---|---|---|
| 40 ° C | Прибл. 139,5 | |
| 20 ° C | Прибл. 47,4 | |
| 0 ° C | Прибл. 18.6 | |
| 20 ° C | Прибл. 8.1 | |
| 40 ° C | Прибл. 3.1 | |
| 60 ° C | Прибл. 1.98 | |
| 80 ° C | Приблизительно 1.08 | |
| 100 ° C | Приблизительно 0,63 | |
| 120 ° C | Приблизительно 0,38 | |
| 140 ° C | Прибл. 0,25 | |
| 160 ° C | Приблизительно 0,16 |
Схема №589
Схема №590
Схема №591
- Подключите GDS к соединителю канала передачи данных (диагностический разъём).
- Зажигание «ON» и двигатель «ON».
- Выберите режим " Текущие данные " и контролируйте параметр " Датчик температуры масла ".
- Соответствует ли датчик температуры масла спецификации? ДА Неисправность периодически вызвана плохим контактом блок управления силовым агрегатом (PCM) (блок управления силовым агрегатом) / блок управления трансмиссией (TCM) (блок управления трансмиссией) и расшифровка кода ошибки не была устранена. Тщательно проверьте разъемы на предмет неплотности, плохого соединения, изгиба, коррозии, загрязнения, износа или повреждения. Отремонтируйте по мере необходимости и перейдите к процедуре " " ПРОВЕРКА РЕМОНТА ТРАНСПОРТНОГО СРЕДСТВА " ". НЕТ Переходите к процедуре " " ОСМОТР КЛЕММ И РАЗЪЕМОВ " ". (ref-590468-S14150150762013121700000)(ref-590468-S39225232722013121700000)
| Датчик температуры масла | ТЕМП. (° C) | СОПРОТИВЛЕНИЕ (кОм) |
|---|---|---|
| 40 ° C | Прибл. 139,5 | |
| 20 ° C | Прибл. 47,4 | |
| 0 ° C | Прибл. 18.6 | |
| 20 ° C | Прибл. 8.1 | |
| 40 ° C | Прибл. 3.1 | |
| 60 ° C | Прибл. 1.98 | |
| 80 ° C | Приблизительно 1.08 | |
| 100 ° C | Приблизительно 0,63 | |
| 120 ° C | Приблизительно 0,38 | |
| 140 ° C | Прибл. 0,25 | |
| 160 ° C | Приблизительно 0,16 |
Схема №592
Схема №593
Схема №594
- Подключите GDS к соединителю канала передачи данных (диагностический разъём).
- Зажигание «ON» и двигатель «ON».
- Выберите режим " Текущие данные " и контролируйте параметр " Датчик температуры масла ".
- Соответствует ли датчик температуры масла спецификации? ДА Неисправность периодически вызвана плохим контактом блок управления силовым агрегатом (PCM) (блок управления силовым агрегатом) / блок управления трансмиссией (TCM) (блок управления трансмиссией) и расшифровка кода ошибки не была устранена. Тщательно проверьте разъемы на предмет неплотности, плохого соединения, изгиба, коррозии, загрязнения, износа или повреждения. Отремонтируйте по мере необходимости и перейдите к процедуре " " ПРОВЕРКА РЕМОНТА ТРАНСПОРТНОГО СРЕДСТВА " ". НЕТ Переходите к процедуре " " ОСМОТР КЛЕММ И РАЗЪЕМОВ " ". (ref-590468-S14932950942013121700000)(ref-590468-S14934652622013121700000)
| Датчик температуры масла | ТЕМП. (° C) | СОПРОТИВЛЕНИЕ (кОм) |
|---|---|---|
| 40 ° C | Прибл. 139,5 | |
| 20 ° C | Прибл. 47,4 | |
| 0 ° C | Прибл. 18.6 | |
| 20 ° C | Прибл. 8.1 | |
| 40 ° C | Прибл. 3.1 | |
| 60 ° C | Прибл. 1.98 | |
| 80 ° C | Приблизительно 1.08 | |
| 100 ° C | Приблизительно 0,63 | |
| 120 ° C | Приблизительно 0,38 | |
| 140 ° C | Прибл. 0,25 | |
| 160 ° C | Приблизительно 0,16 |
Схема №595
Схема №596

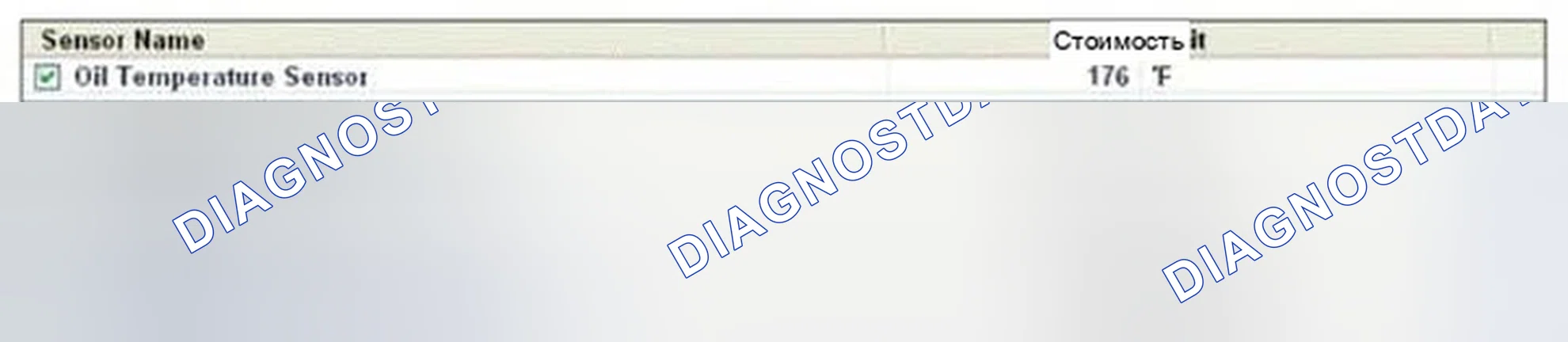

Схема №597
- Подключите GDS к соединителю канала передачи данных (диагностический разъём).
- Зажигание «ON» и двигатель «ON».
- Выберите режим " Текущие данные " и контролируйте параметр " Датчик температуры масла ".
- Соответствует ли датчик температуры масла спецификации? ДА Неисправность периодически вызвана плохим контактом блок управления силовым агрегатом (PCM) (блок управления силовым агрегатом) / блок управления трансмиссией (TCM) (блок управления трансмиссией) и расшифровка кода ошибки не была устранена. Тщательно проверьте разъемы на предмет неплотности, плохого соединения, изгиба, коррозии, загрязнения, износа или повреждения. Отремонтируйте по мере необходимости и перейдите к процедуре " " ПРОВЕРКА РЕМОНТА ТРАНСПОРТНОГО СРЕДСТВА " ". НЕТ Переходите к процедуре " " ОСМОТР КЛЕММ И РАЗЪЕМОВ " ". (ref-590468-S19234931492013121700000)(ref-590468-S36570554372013121700000)
- Вход / выход датчика скорости: 2PIN (поставляемая мощность: 9V, форма волны решетки: 0.7 ~ 1.4v)
Схема №598
Схема №599
Схема №600
Схема №601
Схема №602
Схема №603
Схема №604
Схема №605
Схема №606
Схема №607
Схема №608
Схема №609
Схема №610
Схема №611
Схема №612
- Подключите GDS к соединителю канала передачи данных (диагностический разъём).
- Зажигание «ON» и двигатель «ON».
- Выберите режим " Текущие данные " и проконтролируйте параметр " Датчик входной скорости ".
- Движение выше 20 Км/ч. Спецификация: увеличивая постепенно
- Измерено ли значение " вход датчик скорости " в соответствии со спецификацией? ДА. Неисправность периодически вызвана плохим контактом между блок управления трансмиссией (TCM) (блок управления трансмиссией) и датчиком, и расшифровка кода ошибки не был очищен. Тщательно проверьте разъемы на предмет ослабления, плохого соединения, изгиба, коррозии, загрязнения, ухудшения или повреждения. Отремонтируйте по мере необходимости и перейдите к процедуре " " ПРОВЕРКА РЕМОНТА ТРАНСПОРТНОГО СРЕДСТВА " ". НЕТ Перейдите к процедуре " " ПРОВЕРКА КЛЕММ И РАЗЪЕМОВ " " ". (ref-590468-S14518637932013121700000)(ref-590468-S31246639202013121700000)
- Вход / выход датчика скорости: 2PIN (поставляемая мощность: 9V, форма волны решетки: 0.7 ~ 1.4v)
Схема №613
Схема №614
Схема №615
Схема №616
Схема №617
Схема №618
- Подключите GDS к соединителю канала передачи данных (диагностический разъём).
- Зажигание «ON» и двигатель «ON».
- Выберите режим " Текущие данные " и контролируйте параметр " Датчик выходной скорости ".
- Движение выше 20 Км/ч. Спецификация: увеличивая постепенно
- Измерено значение " Датчик выходной скорости " в соответствии со спецификацией? ДА. Неисправность периодически вызвана плохим контактом между блок управления трансмиссией (TCM) (блок управления трансмиссией) и датчиком, и расшифровка кода ошибки не был устранен. Тщательно проверьте разъемы на предмет ослабления, плохого соединения, изгиба, коррозии, загрязнения, износа или повреждения. Отремонтируйте по мере необходимости и перейдите к процедуре " " ПРОВЕРКА РЕМОНТА ТРАНСПОРТНОГО СРЕДСТВА " ". НЕТ Перейдите к процедуре " " ОСМОТР КЛЕММ И РАЗЪЕМОВ " " ". (ref-590468-S35624901092013121700000)(ref-590468-S27503877612013121700000)
- Вход / выход датчика скорости: 2PIN (поставляемая мощность: 9V, форма волны решетки: 0.7 ~ 1.4v)
Схема №619
Схема №620
Схема №621
Схема №622
Схема №623
Схема №624
- Подключите GDS к соединителю канала передачи данных (диагностический разъём).
- Зажигание «ON» и двигатель «ON».
- Выберите режим " Текущие данные " и контролируйте параметр " Датчик выходной скорости ".
- Движение выше 20 Км/ч. Спецификация: увеличивая постепенно
- Измерено значение " Датчик выходной скорости " в соответствии со спецификацией? ДА. Неисправность периодически вызвана плохим контактом между блок управления трансмиссией (TCM) (блок управления трансмиссией) и датчиком, и расшифровка кода ошибки не был устранен. Тщательно проверьте разъемы на предмет ослабления, плохого соединения, изгиба, коррозии, загрязнения, износа или повреждения. Отремонтируйте по мере необходимости и перейдите к процедуре " " ПРОВЕРКА РЕМОНТА ТРАНСПОРТНОГО СРЕДСТВА " ". НЕТ Перейдите к процедуре " " ОСМОТР КЛЕММ И РАЗЪЕМОВ " " ". (ref-590468-S08073693852013121700000)(ref-590468-S29720553452013121700000)
| UD | 4 " od | 35R | 27 | 8LR | 6 | ВКЛ. / ВЫКЛ. СБ-А | |
|---|---|---|---|---|---|---|---|
| P | O | O | O | ||||
| N | O | O | O | O | |||
| 1 | O | O | O | ||||
| 2 | O | O | O | O | |||
| 3 | O | O | |||||
| 4 | O | O | |||||
| 5 | |||||||
| 6 | O | O | |||||
| 7 | O | O | |||||
| 8 | O | O | |||||
| LOW | O | O | O | O | |||
| REV | O | O | O |
Схема №625
| UD | 4 " od | 35R | 27 | 8LR | 6 | ВКЛ. / ВЫКЛ. СБ-А | |
|---|---|---|---|---|---|---|---|
| P | O | O | O | ||||
| N | O | O | O | O | |||
| 1 | O | O | O | ||||
| 2 | O | O | O | O | |||
| 3 | O | O | |||||
| 4 | O | O | |||||
| 5 | |||||||
| 6 | O | O | |||||
| 7 | O | O | |||||
| 8 | O | O | |||||
| LOW | O | O | O | O | |||
| REV | O | O | O |
Схема №626
| UD | 4 " od | 35R | 27 | 8LR | 6 | ВКЛ. / ВЫКЛ. СБ-А | |
|---|---|---|---|---|---|---|---|
| P | O | O | O | ||||
| N | O | O | O | O | |||
| 1 | O | O | O | ||||
| 2 | O | O | O | O | |||
| 3 | O | O | |||||
| 4 | O | O | |||||
| 5 | |||||||
| 6 | O | O | |||||
| 7 | O | O | |||||
| 8 | O | O | |||||
| LOW | O | O | O | O | |||
| REV | O | O | O |
Схема №627
Схема №628
- Подключите GDS к соединителю канала передачи данных (диагностический разъём).
- Зажигание «ON» и двигатель «ON».
- Выберите режим " Текущие данные " и контролируйте параметр " Частота вращения двигателя, Датчик входной частоты вращения, Датчик выходной частоты вращения и Положение шестерни ".
- Проверьте выходной сигнал датчика замедления на 1-й скорости передачи. Технические характеристики: 2300 ± 200 оборотов двигателя в минуту Ud 4 ' od 35R 27 8LR 6 ВКЛ / ВЫКЛ SS-A P o o N o o o 1 o o 2 o o 3 o 4 o 5 o 7 o o o низкий o REV o ПРИМЕЧАНИЕ. Процесс " Остановка двигателя проверка ". 1ST 1ST 1ST 1ST 1ST
- Измеренное значение в пределах спецификации? ДА Перейти к процедуре " ПРОВЕРКА СИГНАЛЬНОЙ ЦЕПИ ". НЕТ Перейти к процедуре " ПРОВЕРКА КОМПОНЕНТОВ ". ВНИМАНИЕ: Убедитесь, что кто-либо не находится рядом с испытательным автомобилем во время испытания, транспортное средство может быть перемещено. Проверьте состояние датчика ATF, температуру и температуру охлаждающей жидкости двигателя. Состояние датчика ATF: выберите " HOT ". Температура ATF: 80 ~ 100 ° C. Температура охлаждающей жидкости: 80 ~ 100 ° C. (ref-590468-S02885457622013121700000)(ref-590468-S42851837512013121700000)
Схема №629
- Подключите GDS к соединителю канала передачи данных (диагностический разъём).
- Зажигание «ON» и двигатель «ON».
- Выберите режим " Current Data " и контролируйте параметр " двигатель скорость, вход датчик скорости, Выход датчик скорости и передача положение used ".
- Частота вращения двигателя примерно до 2000 об / мин и проверьте, что входная скорость выходная скорость находится в пределах определенной на 8-й скорости передачи. Технические характеристики: 1-й: Датчик входной скорости-Датчик выходной скорости X Передаточное число > или = 200 об / мин
- Измеренная входная скорость " выходная скорость " в соответствии со спецификацией? ДА Перейдите к процедуре " " ПРОВЕРКА КОМПОНЕНТОВ " ". НЕТ Проверьте наличие электрических помех на скорости ввода / вывода и отремонтируйте при необходимости и перейдите к процедуре " " ПРОВЕРКА РЕМОНТА ТРАНСПОРТНОГО СРЕДСТВА " ". (ref-590468-S42851837512013121700000)(ref-590468-S05565144192013121700000)
Схема №630
- Подключите GDS к соединителю канала передачи данных (диагностический разъём).
- Зажигание «ON» и двигатель «ON».
- Выберите режим " Current Data " и проконтролируйте параметр " Переключение управление solenoid клапан A, B, C, D, E, F " used select option.
- Обороты двигателя до 1-й скорости передачи.
- Находятся ли измеренные значения в пределах спецификации? ДА Отремонтируйте автоматическую коробку передач и перейдите к процедуре " " ПРОВЕРКА РЕМОНТА АВТОМОБИЛЯ " ". НЕТ Отремонтируйте автоматическую коробку передач (корпус клапана) и перейдите к процедуре " " ПРОВЕРКА РЕМОНТА АВТОМОБИЛЯ " ". (ref-590468-S05565144192013121700000)(ref-590468-S05565144192013121700000)
| UD | 4 " od | 35R | 27 | 8LR | 6 | ВКЛ. / ВЫКЛ. СБ-А | |
|---|---|---|---|---|---|---|---|
| P | O | O | O | ||||
| N | O | O | O | O | |||
| 1 | O | O | O | ||||
| 2 | O | O | O | O | |||
| 3 | O | O | |||||
| 4 | O | O | |||||
| 5 | |||||||
| 6 | O | O | |||||
| 7 | O | O | |||||
| 8 | O | O | |||||
| LOW | O | O | O | O | |||
| REV | O | O | O |
Схема №631
| UD | 4 " od | 35R | 27 | 8LR | 6 | ВКЛ. / ВЫКЛ. СБ-А | |
|---|---|---|---|---|---|---|---|
| P | O | O | O | ||||
| N | O | O | O | O | |||
| 1 | O | O | O | ||||
| 2 | O | O | O | O | |||
| 3 | O | O | |||||
| 4 | O | O | |||||
| 5 | |||||||
| 6 | O | O | |||||
| 7 | O | O | |||||
| 8 | O | O | |||||
| LOW | O | O | O | O | |||
| REV | O | O | O |
Схема №632
| UD | 4 " od | 35R | 27 | 8LR | 6 | ВКЛ. / ВЫКЛ. СБ-А | |
|---|---|---|---|---|---|---|---|
| P | O | O | O | ||||
| N | O | O | O | O | |||
| 1 | O | O | O | ||||
| 2 | O | O | O | O | |||
| 3 | O | O | |||||
| 4 | O | O | |||||
| 5 | |||||||
| 6 | O | O | |||||
| 7 | O | O | |||||
| 8 | O | O | |||||
| LOW | O | O | O | O | |||
| REV | O | O | O |
Схема №633
| UD | 4 " od | 35R | 27 | 8LR | 6 | ВКЛ. / ВЫКЛ. СБ-А | |
|---|---|---|---|---|---|---|---|
| P | O | O | O | ||||
| N | O | O | O | O | |||
| 1 | O | O | O | ||||
| 2 | O | O | O | O | |||
| 3 | O | O | |||||
| 4 | O | O | |||||
| 5 | |||||||
| 6 | O | O | |||||
| 7 | O | O | |||||
| 8 | O | O | |||||
| LOW | O | O | O | O | |||
| REV | O | O | O |
Схема №634
| UD | 4 " od | 35R | 27 | 8LR | 6 | ВКЛ. / ВЫКЛ. СБ-А | |
|---|---|---|---|---|---|---|---|
| P | O | O | O | ||||
| N | O | O | O | O | |||
| 1 | O | O | O | ||||
| 2 | O | O | O | O | |||
| 3 | O | O | |||||
| 4 | O | O | |||||
| 5 | |||||||
| 6 | O | O | |||||
| 7 | O | O | |||||
| 8 | O | O | |||||
| LOW | O | O | O | O | |||
| REV | O | O | O |
Схема №635
- Датчик средней скорости
- При 1000RPM форма выходного сигнала составляет 60 или 120 мкс (время включения) от вала вращения
- Над 1000RPM, форма выходного сигнала 30 мкс (время включения)
