Демонтаж / монтаж двигателя в сборе (кроме гибридного): Снятие и установка Honda Civic VIII

Механическая часть двигателя 211 иллюстраций ~28 мин чтения

Как снять двигатель

Требуются специальные инструменты

  1. 1.8 опорное ушко 07AAK-SNAA400
  2. 1.8 болт опорный 07AAK-SNAA500
  3. Подвеска опоры двигателя, A и красный AAR-T1256 *
  4. 2006 Гражданская подвеска двигателя VSB02C000025 *
  5. Переходник к переднему подрамнику VSB02C000016 *
  6. Универсальное подъемное ушко 07AAK-SNAA120 *: Эти специальные инструменты доступны через программу инструментов и оборудования Honda, 888-424-6857

ПримечаниеИспользуйте крышки крыльев, чтобы избежать повреждения окрашенных поверхностей. Во избежание повреждения проводки и клемм осторожно отсоедините разъемы проводки, удерживая часть разъема. Отметьте всю проводку и шланги, чтобы избежать неправильного соединения. Кроме того, убедитесь, что они не соприкасаются с другой проводкой или шлангами и не мешают другим деталям.

Схема №725
Схема №726
Схема №727
Схема №728
Схема №729
Схема №730
Схема №731
Схема №732
Схема №733
Схема №734
Схема №735
Схема №736
Схема №737
Схема №738
Схема №739
Схема №740
Схема №741
Схема №742
Схема №743
Схема №744
Схема №745
Схема №746
Схема №747
Схема №748
Схема №749
Схема №750
Схема №751
Схема №752
Схема №753
Схема №754
Схема №755
Схема №756
Схема №757
Схема №758
  1. Закрепите капот в широко открытом положении (поддерживающий стержень в нижнем отверстии).
  2. Сбросить давление топлива (см. " СНЯТИЕ ДАВЛЕНИЯ ТОПЛИВА "). (ref-255499-S41902108312007060300000)
  3. Выполните процедуру снятия батареи (см. " СНЯТИЕ И УСТАНОВКА БАТАРЕИ "). (ref-255511-S12704431312009112300000)
  4. Снимите впускной воздуховод (см. шаг 4 в разделе " ДЕМОНТАЖ И МОНТАЖ ВПУСКНОГО КОЛЛЕКТОРА "). (ref-255498-S26344690662007060300000)
  5. Снимите воздухоочиститель в сборе (см. " ДЕМОНТАЖ / МОНТАЖ ВОЗДУХООЧИСТИТЕЛЯ "). (ref-255501-S41450280492007060300000)
  6. Снимите крышку капота и подкапотную панель (см. " ЗАМЕНА КРЫШКИ КАПОТА "). (ref-255527-S15281345902007060300000)
  7. Снимите крышку инжектора.
  8. Снимите крышку быстроразъемного фитинга (А), затем отсоедините шланг подачи топлива (В) (см. " ДЕМОНТАЖ ТОПЛИВОПРОВОДА / БЫСТРОРАЗЪЕМНОГО ФИТИНГА "). (ref-255499-S20969891262007060300000)
  9. Отсоединить шланг (А) канистры с выбросами в результате испарения (EVAP) и вакуумный шланг (В) усилителя тормозов и снять зажим (С) шланга усилителя рулевого управления (P / S).
  10. Отсоедините кабели аккумуляторной батареи (А) от подкапотной коробки предохранителей/реле.
  11. Снимите хомуты жгута (Б).
  12. Снимите крышку модуля управления двигателем (блок управления двигателем) / модуля управления силовым агрегатом (блок управления силовым агрегатом (PCM) (блок управления силовым агрегатом)) (A), затем снимите три болта (B) крепления блок управления двигателем / блок управления силовым агрегатом.
  13. Отсоедините разъемы блок управления двигателем / блок управления силовым агрегатом (PCM) (блок управления силовым агрегатом) (A) и разъемы жгута проводов двигателя (B).
  14. Снимите зажимы жгута (С).
  15. Снимите два болта (А) крепления держателя жгута, затем снимите хомут жгута (В).
  16. Модель M / T: Снимите трос переключения передач. Не перегибайте тросы чрезмерно (см. шаг 7 на " СНЯТИЕ ПЕРЕДАЧИ "). (ref-355121-S29387121232010012000000)
  17. Модель M / T: Снимите ведомый цилиндр сцепления и крепежный болт кронштейна линии сцепления (см. шаг 5 на " СНЯТИЕ ТРАНСМИССИИ "). (ref-355121-S29387121232010012000000)
  18. Снимите приводной ремень (см. раздел " СНЯТИЕ / УСТАНОВКА ПРИВОДНОГО РЕМНЯ "). (ref-255504-S41152201122007060300000)
  19. Дождитесь, пока двигатель остынет, затем осторожно снимите крышка радиатора.
  20. Поднимите автомобиль на подъемнике.
  21. Снимите передние колеса.
  22. Снимите брызгозащитный экран.
  23. Ослабьте сливную пробку в радиаторе, и слейте охлаждающую жидкость двигателя (см. " ЗАМЕНА ОХЛАЖДАЮЩЕЙ ЖИДКОСТИ "). (ref-255494-S16435980892007060300000)
  24. Слейте моторное масло (см. раздел " ЗАМЕНА МОТОРНОГО МАСЛА "). (ref-255489-S25158093492007060300000)
  25. Слейте трансмиссионную жидкость: Ручная коробка передач (см. Шаг 3 на " ПРОВЕРКА И ЗАМЕНА ТРАНСМИССИОННОЙ ЖИДКОСТИ ") Автоматическая коробка передач (см. Шаг 3 на " ЗАМЕНА ATF ") (ref-355121-S20258925012010012000000)(ref-355122-S19025446072010012000000)
  26. Демонтировать выхлопную трубу А.
  27. Модель A / T: Снимите трос переключения передач. Не перегибайте трос чрезмерно (см. шаг 39 на " СНЯТИЕ ПЕРЕДАЧИ "). (ref-355122-S22447778342010012000000)
  28. Отделите звенья стабилизатора (см. " СНЯТИЕ / УСТАНОВКА ЗВЕНА СТАБИЛИЗАТОРА "). (ref-355123-S33363173702010012000000)
  29. Отсоедините шарниры от нижних рычагов (см. шаг 5 на " СНЯТИЕ / УСТАНОВКА НИЖНЕГО РЫЧАГА "). (ref-355123-S18139731612010012000000)
  30. Снимите приводные валы (см. шаг 8 в разделе " УДАЛЕНИЕ ПРИВОДНОГО ВАЛА "). Покройте все прецизионно обработанные поверхности новым моторным маслом. Завяжите пластиковые пакеты над концами приводного вала. (ref-255493-S11234728142007060300000)
  31. Модель HPS: Снимите насос гидроусилителя руля (P / S), не отсоединяя шланги P / S от насоса.
  32. Модель HPS: Отсоедините зажим линии жидкости гидроусилителя руля (A) на переднем подрамнике и снимите болты крепления линии P / S (B).
  33. Модель HPS: Снимите болт крепления рулевого редуктора (А), затем снимите элемент жесткости рулевого редуктора (В).
  34. Модель HPS: Снимите кронштейн рулевого редуктора (С).
  35. Модель HPS: Отверните болты крепления рулевого редуктора (А), затем снимите элемент жесткости рулевого редуктора (В).
  36. Модель ЭПС: Снять болты крепления кронштейна рулевого редуктора.
  37. Модель EPS: Снимите крепежный болт (А) рулевого редуктора, крепежный болт (В) элемента жесткости и элемент жесткости (С).
  38. Модель EPS: Снимите крепежный болт рулевого редуктора (A), крепежный болт элемента жесткости (B), элемент жесткости (C) и болт (D), крепящий скобу зажима жгута.
  39. Модель EPS: Снимите болт, крепящий скобу зажима жгута.
  40. Опустите автомобиль на подъемник.
  41. Снимите радиатор (см. раздел " ЗАМЕНА РАДИАТОРА И ВЕНТИЛЯТОРА "). (ref-255494-S05124613592007060300000)
  42. Отсоедините разъем сцепления компрессора А / С (А), затем снимите хомут жгута (В).
  43. Снимите компрессор кондиционера (C), не отсоединяя шланги кондиционера.
  44. Отсоедините шланги нагревателя.
  45. Снимите монтажный кронштейн воздухоочистителя (A) и установите опорное ушко 1.8 (07AAK-SNAA400) за дыхательную трубу (B) и вниз до резьбового отверстия (C) на головке цилиндров.
  46. Прикрепите опорное ушко 1.8 (А) к головке цилиндров с помощью опорного болта 1.8 (07AAK-SNAA500). Затяните болт от руки.
  47. Установите перегородку и затяните крепежные болты (см. шаг 10 в разделе " ЗАМЕНА РАДИАТОРА И ВЕНТИЛЯТОРА "). (ref-255494-S05124613592007060300000)
  48. Установите переднюю опору (A), крюк (B) и гайку крыла (C) на опорную подвеску двигателя A и Red (AAR-T1256) на гражданскую подвеску двигателя 2006 года (VSB02C000025). Осторожно расположите подвеску двигателя на транспортном средстве и прикрепите крюк к щелевому отверстию в проушине опоры (D). Затяните гайку крыла рукой, чтобы поднять и поддержать двигатель / трансмиссию. ПРИМЕЧАНИЕ: Будьте осторожны при работе вокруг лобового стекла.
  49. Поднимите автомобиль на подъемнике.
  50. Снять шток с меньшим крутящим моментом. Модель M / T модель A / T
  51. С обеих сторон переднего подрамника (В) нанесите соответствующие контрольные линии (А), совпадающие с кромками (С) кузова.
  52. Ослабьте крепежные болты среднего элемента жесткости (A) с обеих сторон.
  53. Прикрепите адаптер переднего подрамника (VSB02C000016) к переднему подрамнику и подвесьте ремень (А) адаптера переднего подрамника над передней частью подрамника (В), затем закрепите ремень своим упором (С).
  54. Поднимите домкрат и совместите пазы в переходных кронштейнах переднего подрамника с болтовыми отверстиями на основании домкрата, затем надежно закрепите их четырьмя болтами.
  55. Поддерживайте рулевой редуктор с обеих сторон нейлоновыми лямками.
  56. Снимите передний подрамник.
  57. Опустите автомобиль на подъемник.
  58. Снимите кабель массы (A), затем установите универсальное подъемное ушко (07AAK-SNAA120).
  59. Прикрепите цепную таль (А) к универсальной подъемной проушине (В) и крюку трансмиссии (С), затем поднимите двигатель / трансмиссию до тех пор, пока она не будет надежно поддерживаться цепной талью, и снимите подвеску опоры двигателя.
  60. Снимите болт крепления кронштейна боковой подвески двигателя и гайку.
  61. Снимите крепежный болт коробки передач и гайки (A). Модель M / T модель A / T
  62. Снимите кабель массы (B).
  63. Проверьте, что двигатель/трансмиссия полностью свободны от вакуумных шлангов, топливных шлангов, шлангов охлаждающей жидкости и электропроводки.
  64. Медленно опустите двигатель / трансмиссию примерно на 150 мм (6 дюймов). Еще раз проверьте, что все шланги и электропроводка отсоединены и свободны от двигателя / трансмиссии, затем опустите его до конца.
  65. Отсоедините цепной таль от двигателя/трансмиссии.
  66. Поднимите автомобиль на подъемник, затем извлеките двигатель / трансмиссию из-под автомобиля.

Как установить двигатель

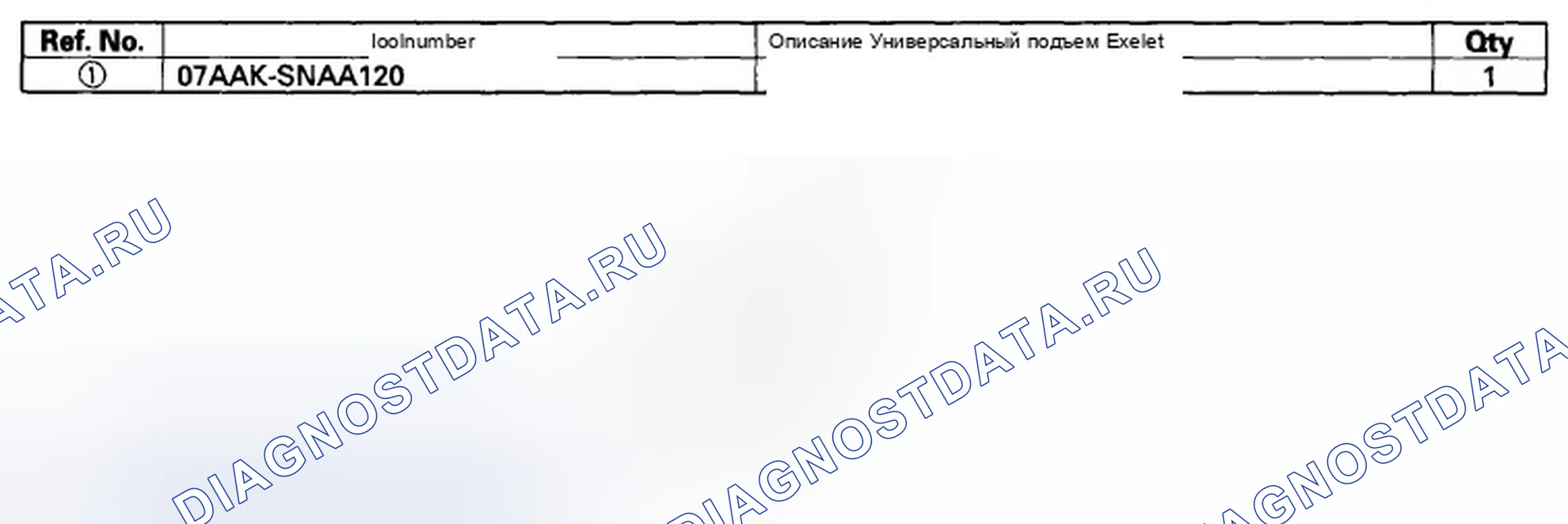

Требуются специальные инструменты

  1. Универсальное подъемное ушко 07AAK-SNAA120
  2. 1.8 опорное ушко 07AAK-SNAA400
  3. 1.8 болт опорный 07AAK-SNAA500
  4. Подвеска опоры двигателя, A и красный AAR-T1256 *
  5. 2006 Гражданская подвеска двигателя VSB02C000025 *
  6. Адаптер переднего подрамника VSB02C000016 * *: Эти специальные инструменты доступны в программе Honda Tool и Equipment Program, 888-424-6857
Схема №759
Схема №760
Схема №761
Схема №762
Схема №763
Схема №764
Схема №765
Схема №766
Схема №767
Схема №768
Схема №769
Схема №770
Схема №771
Схема №772
Схема №773
Схема №774
Схема №775
Схема №776
Схема №777
Схема №778
Схема №779
Схема №780
Схема №781
Схема №782
Схема №783
Схема №784
Схема №785
Схема №786
Схема №787
Схема №788
Схема №789
Схема №790
Схема №791
Схема №792
Схема №793
Схема №794
Схема №795
Схема №796
Схема №797
Схема №798
  1. Установите кронштейны крепления двигателя и кронштейны приспособлений, после чего затяните их болты на заданный момент.
  2. Поднимите транспортное средство на подъемник, затем поместите двигатель / трансмиссию под транспортное средство. Опустите транспортное средство и установите универсальное подъемное ушко (07AAK-SNAA120). Прикрепите цепную таль к универсальному ушку и крюку трансмиссии, затем поднимите двигатель в положение в транспортном средстве. ПРИМЕЧАНИЕ: Переустановите крепежные болты / опорные гайки в последовательности, указанной в следующих шагах. Несоблюдение этой последовательности может вызвать чрезмерный шум и вибрацию и сократить срок службы подвески двигателя.
  3. Установите опорное ушко 1.8 (07AAK-SNAA400) за трубку суфлирования (А) и вниз до резьбового отверстия (В) на головке цилиндров.
  4. Прикрепите опорное ушко 1.8 (А) к головке цилиндров с помощью опорного болта 1.8 (07AAK-SNAA500). Затяните болт от руки.
  5. Установите переднюю опору (A), крюк (B) и гайку крыла (C) на опорную подвеску двигателя A и Red (AAR-T1256) на гражданскую подвеску двигателя 2006 года (VSB02C000025). Осторожно расположите подвеску двигателя на транспортном средстве и прикрепите крюк к щелевому отверстию в проушине опоры (D). Затяните гайку крыла рукой, чтобы поднять и поддержать двигатель / трансмиссию. ПРИМЕЧАНИЕ: Будьте осторожны при работе вокруг лобового стекла.
  6. Ослабьте верхний крепежный болт динамометрического стержня (A).
  7. Затяните болт крепления кронштейна крепления нового бокового двигателя и гайку.
  8. Свободно установите новый болт крепления коробки передач и гайки (A). Модель M / T модель A / T
  9. Установите кабель массы (B).
  10. Снимите цепную таль, затем поднимите автомобиль на подъемнике.
  11. Используя адаптер переднего подрамника (VSB02C000016) и гнездо, поднимите передний подрамник до кузова.
  12. Свободно установите новые болты крепления переднего подрамника.
  13. Совместите все контрольные метки (А) на переднем подрамнике (В) с краем кузова (С), затем затяните болты на переднем подрамнике до указанного крутящего момента.
  14. Снимите разъем и адаптер переднего подрамника.
  15. Затяните новые крепежные болты средней жесткости с обеих сторон.
  16. Установите нижний динамометрический стержень, затем свободно установите новые болты крепления нижнего динамометрического стержня в указанной последовательности. Модель M / T модель A / T
  17. Опустите автомобиль на подъемник и снимите подвеску двигателя, опорное ушко 1.8 и опорный болт 1.8.
  18. Затяните болт крепления кронштейна боковой подвески двигателя и гайку.
  19. Затяните крепежный болт монтажного кронштейна коробки передач и гайки.
  20. Поднимите автомобиль на подъемнике.
  21. Затяните болты крепления нижнего динамометрического стержня в указанной последовательности.
  22. Опустите автомобиль на подъемник.
  23. Затяните верхний крепежный болт реактивной штанги.
  24. Снимите универсальное подъемное ушко (А) и болт (В), затем установите кабель массы (С).
  25. Поднимите автомобиль на подъемнике.
  26. Модель с гидравлическим усилителем руля (HPS): Установите элемент жесткости (А) рулевого механизма, затем затяните болт крепления рулевого механизма и болт жесткости.
  27. Модель HPS: Поместите метку " Fr " на переднюю часть автомобиля, затем установите кронштейн рулевого редуктора (B).
  28. Модель HPS: Установите элемент жесткости рулевого редуктора (А), затем затяните болт крепления рулевого редуктора и болт жесткости.
  29. Модель HPS: Установите линию гидроусилителя руля (P / S) на зажим (A), затем установите кронштейны линии P / S (B) на передний подрамник.
  30. Модель HPS: Установите насос P / S.
  31. Модель EPS: Установите элемент жесткости коробки передач (A), крепежный болт коробки передач рулевого управления (B) и крепежный болт элемента жесткости (C), затем ослабьте затяжку болтов. Закрепите кронштейн зажима ремня (D) болтом.
  32. Модель EPS: Установите элемент жесткости (A), болт крепления рулевого механизма (B) и болт крепления элемента жесткости (C), затем ослабьте затяжку болтов.
  33. Модель ЭПС: Установить болты крепления кронштейна рулевого редуктора.
  34. Модель EPS: Затянуть крепежные болты рулевого редуктора и крепежные болты элементов жесткости до заданного крутящего момента.
  35. Модель EPS: Закрепите скобу зажима жгута болтом.
  36. Модель A / T: Установите трос переключения передач (см. шаг 15 на " УСТАНОВКА ПЕРЕДАЧИ "). (ref-355122-S02144227012010012000000)
  37. Установите новое установочное кольцо на конец каждого карданного вала, затем установите карданные валы (см. шаг 2 в разделе " УСТАНОВКА КАРДАННОГО ВАЛА "). Убедитесь, что каждое кольцо " защелкивается " на место в дифференциале и промежуточном валу. (ref-255493-S42845522122007060300000)
  38. Подсоедините нижние рычаги к шарнирам (см. шаг 5 на " СНЯТИЕ / УСТАНОВКА НИЖНЕГО РЫЧАГА "). (ref-355123-S18139731612010012000000)
  39. Подсоедините тяги стабилизатора (см. " ДЕМОНТАЖ / МОНТАЖ ТЯГИ СТАБИЛИЗАТОРА "). (ref-355123-S33363173702010012000000)
  40. Установите выхлопную трубу А. Используйте новые прокладки (В) и новые самоконтрящиеся гайки (С).
  41. Установите брызгозащитный экран.
  42. Опустите автомобиль на подъемник.
  43. Подсоедините шланги нагревателя.
  44. Установите компрессор переменного тока (A).
  45. Подсоедините разъем сцепления компрессора А / С (В), затем установите хомут жгута (С).
  46. Установите приводной ремень (см. " СНЯТИЕ / УСТАНОВКА АВТОМАТИЧЕСКОГО НАТЯЖИТЕЛЯ ПРИВОДНОГО РЕМНЯ "). (ref-255504-S05680289042007060300000)
  47. Установите радиатор (см. раздел " ЗАМЕНА РАДИАТОРА И ВЕНТИЛЯТОРА "). (ref-255494-S05124613592007060300000)
  48. Модель M / T: Установите ведомый цилиндр сцепления и крепежный болт кронштейна линии сцепления (см. шаг 34 на " УСТАНОВКА ТРАНСМИССИИ "). (ref-355121-S37197682652010012000000)
  49. Модель M / T: Установите трос переключения передач (см. шаг 31 на " УСТАНОВКА ПЕРЕДАЧИ "). (ref-355121-S37197682652010012000000)
  50. Установите держатель жгута (А) и зажим жгута (Б).
  51. Соедините разъемы модуля управления двигателем (блок управления двигателем) / модуля управления силовым агрегатом (блок управления силовым агрегатом (PCM) (блок управления силовым агрегатом)) (A) и разъемы жгута проводов двигателя (B).
  52. Установите хомуты жгута (В).
  53. Установите блок управления двигателем / блок управления силовым агрегатом (PCM) (блок управления силовым агрегатом) (A), затем установите крышку блок управления двигателем / блок управления силовым агрегатом (B).
  54. Подключите кабели аккумуляторной батареи (А) к подкапотной коробке предохранителей/реле.
  55. Установите хомуты жгута (Б).
  56. Подсоедините шланг баллона с испаряющимися выбросами (EVAP) (A) и вакуумный шланг усилителя тормозов (B) и установите зажим шланга усилителя рулевого управления (P / S) (C).
  57. Подсоедините шланг подачи топлива (А) (см. " МОНТАЖ ТОПЛИВОПРОВОДА / БЫСТРОРАЗЪЕМНОГО ФИТИНГА "), затем установите крышку быстроразъемного фитинга (В). (ref-255499-S08934617882007060300000)
  58. Установите крышку инжектора.
  59. Установите подкапотную панель и крышку капота (см. " ЗАМЕНА КРЫШКИ КАПОТА "). (ref-255527-S15281345902007060300000)
  60. Установите монтажный кронштейн воздухоочистителя (А) на головку цилиндров.
  61. Установите впускной воздуховод (см. шаг 13 в разделе " УСТАНОВКА "). (ref-255498-S20306351142007060300000)
  62. Установите воздухоочиститель в сборе (см. " ДЕМОНТАЖ / МОНТАЖ ВОЗДУХООЧИСТИТЕЛЯ "). (ref-255501-S41450280492007060300000)
  63. Установите передние колеса.
  64. Выполните процедуру установки батареи (см. раздел " СНЯТИЕ И УСТАНОВКА БАТАРЕИ "). (ref-255511-S12704431312009112300000)
  65. Осмотрите на отсутствие подтекания топлива. Поверните выключатель зажигания в положение ON (II) (не включайте стартер), чтобы топливный насос работал около 2 секунд и нагнетал давление в топливопроводе. Повторите эту операцию три раза, затем проверьте на утечку топлива в любой точке топливной магистрали.
  66. Заправьте двигатель рекомендуемым моторным маслом (см. шаг 4 в разделе " ЗАМЕНА МОТОРНОГО МАСЛА "). (ref-255489-S25158093492007060300000)
  67. Заправьте трансмиссию жидкостью: Ручная коробка передач (см. " ПРОВЕРКА И ЗАМЕНА ТРАНСМИССИОННОЙ ЖИДКОСТИ ") Автоматическая коробка передач (см. Шаг 5 на " ЗАМЕНА ATF ") (ref-355121-S20258925012010012000000)(ref-355122-S19025446072010012000000)
  68. Модель АКПП: Переведите рычаг переключения передач на каждую передачу и убедитесь, что индикатор положения передачи АКПП следует за переключателем диапазона передачи.
  69. Модель M / T: Проверьте, чтобы трансмиссия плавно переходила на передачи.
  70. Заправьте радиатор охлаждающей жидкостью двигателя и выпустите воздух из системы охлаждения при открытом клапане отопителя (см. шаг 8 в разделе " ЗАМЕНА ОХЛАЖДАЮЩЕЙ ЖИДКОСТИ "). (ref-255494-S16435980892007060300000)
  71. Выполните процедуру сброса блок управления двигателем / блок управления силовым агрегатом (PCM) (блок управления силовым агрегатом) (см. " блок управления двигателем / блок управления силовым агрегатом RESET "). (ref-379879-S15299511332010121600000)
  72. Выполните процедуру обучения в режиме ожидания блок управления двигателем / блок управления силовым агрегатом (PCM) (блок управления силовым агрегатом) (см. " ПРОЦЕДУРА ОБУЧЕНИЯ В РЕЖИМЕ ОЖИДАНИЯ блок управления двигателем / блок управления силовым агрегатом "). (ref-255517-S24591238122007060300000)
  73. Выполните процедуру определения положения коленчатого вала (Ckp) сброс / Ckp pattern (см. " Ckp PATTERN сброс / Ckp PATTERN LEARN "). (ref-379879-S24507253742010121600000)
  74. Проверьте частоту вращения на холостом ходу (см. раздел " ПРОВЕРКА ЧАСТОТЫ ВРАЩЕНИЯ НА ХОЛОСТОМ ХОДУ "). (ref-255517-S31121981412007060300000)
  75. Проверьте угол опережения зажигания (см. раздел " ПРОВЕРКА УГЛА ОПЕРЕЖЕНИЯ ЗАЖИГАНИЯ "). (ref-255506-S21004784272007060300000)
  76. Проверьте центровку колес (см. раздел " ЦЕНТРОВКА КОЛЕС "). (ref-355124-S13244638412010012000000)
Схема №799
Схема №800
Схема №801
Схема №802
Схема №803
Схема №804
Схема №805
Схема №806
Схема №807
Схема №808
Схема №809
Схема №810
Схема №811
Схема №812
  1. Поддержите двигатель домкратом и деревянным блоком под поддоном картера.
  2. Снимите болт (А) крепления линии А / С, затем снимите верхнюю моментную тягу (В). Модель М / Т модель А / Т
  3. Снимите кабель массы (А), затем снимите боковой кронштейн крепления двигателя (В).
  4. Снимите боковой элемент жесткости крепления двигателя (А), затем снимите боковое крепление двигателя (В).
  5. Установите боковое крепление двигателя, затем установите элемент жесткости бокового крепления двигателя.
  6. Установите боковой кронштейн крепления двигателя (А), ослабьте затяжку нового болта и гайки (В), затем ослабьте затяжку болта (С).
  7. Установите кабель массы (D).
  8. Снимите воздухоочиститель в сборе (см. " ДЕМОНТАЖ / МОНТАЖ ВОЗДУХООЧИСТИТЕЛЯ "). (ref-255501-S41450280492007060300000)
  9. Ослабьте крепежный болт коробки передач и гайки (A). Модель M / T модель A / T
  10. Поднимите автомобиль на подъемнике.
  11. Ослабьте крепежный болт (А) нижнего динамометрического стержня.
  12. Опустите автомобиль на подъемник.
  13. Затяните крепежные болты и гайку бокового крепления двигателя.
  14. Затянуть болт крепления коробки передач и гайки. Модель M / T модель A / T
  15. Поднимите автомобиль на подъемнике.
  16. Затянуть болт крепления нижнего моментного стержня.
  17. Опустите автомобиль на подъемник.
  18. Установите воздухоочиститель в сборе (см. " ДЕМОНТАЖ / МОНТАЖ ВОЗДУХООЧИСТИТЕЛЯ "). (ref-255501-S41450280492007060300000)
  19. Установите верхний динамометрический стержень (A), затем затяните новые болты крепления верхнего динамометрического стержня в указанной последовательности. Модель M / T модель A / T
  20. Установите болт (B) крепления линии A / C.
Схема №813
Схема №814
Схема №815
Схема №816
Схема №817
Схема №818
Схема №819
Схема №820
  1. Ослабьте верхний крепежный болт динамометрического стержня (A).
  2. Снимите воздухоочиститель в сборе (см. " ДЕМОНТАЖ / МОНТАЖ ВОЗДУХООЧИСТИТЕЛЯ "). (ref-255501-S41450280492007060300000)
  3. Снимите крышку модуля управления двигателем (блок управления двигателем) / модуля управления силовой установкой (блок управления силовым агрегатом (PCM) (блок управления силовым агрегатом)), затем снимите три болта, крепящие блок управления двигателем / блок управления силовым агрегатом (см. шаг 12 в разделе " Демонтаж двигателя ").
  4. Снимите кронштейн блок управления двигателем / блок управления силовым агрегатом (PCM) (блок управления силовым агрегатом).
  5. Снимите подкапотный предохранитель/коробку реле с кронштейна.
  6. Поднимите автомобиль на подъемнике.
  7. Ослабьте крепежный болт (А) нижнего динамометрического стержня.
  8. Опустите автомобиль на подъемник.
  9. Поднимите и поддержите двигатель домкратом и деревянным блоком под трансмиссией.
  10. Снимите элемент жесткости крепления коробки передач (A), затем снимите крепление коробки передач (B). Модель M / T модель A / T
  11. Установите крепление коробки передач и затяните новые крепежные болты крепления коробки передач (C), затем установите элемент жесткости крепления коробки передач.
  12. Ослабьте затяжку болта крепления новой коробки передач и гаек (D).
  13. Затянуть болт крепления коробки передач и гайки. Модель M / T модель A / T
  14. Поднимите автомобиль на подъемнике.
  15. Затянуть болт крепления нижнего моментного стержня.
  16. Опустите автомобиль на подъемник.
  17. Затяните верхний крепежный болт реактивной штанги.
  18. Установите на кронштейн подкапотный предохранитель/коробку реле.
  19. Установите кронштейн блок управления двигателем / блок управления силовым агрегатом (PCM) (блок управления силовым агрегатом).
  20. Установите блок управления двигателем / блок управления силовым агрегатом (PCM) (блок управления силовым агрегатом), затем установите крышку блок управления двигателем / блок управления силовым агрегатом (см. шаг 53 в разделе " Установка двигателя ").
  21. Установите воздухоочиститель в сборе (см. " ДЕМОНТАЖ / МОНТАЖ ВОЗДУХООЧИСТИТЕЛЯ "). (ref-255501-S41450280492007060300000)
Схема №821
Схема №822
Схема №823
Схема №824
  1. Ослабьте верхний крепежный болт динамометрического стержня (A).
  2. Поднимите автомобиль на подъемнике.
  3. Снять шток с меньшим крутящим моментом. Модель M / T модель A / T
  4. Установите нижний динамометрический стержень, затем затяните новые болты крепления нижнего динамометрического стержня в указанной последовательности.
  5. Опустите автомобиль на подъемник.
  6. Затяните верхний крепежный болт реактивной штанги.
Схема №825
Схема №826
  1. Снимите болт (А) крепления линии А / С, затем снимите верхнюю моментную тягу (В). Модель М / Т модель А / Т
  2. Установите верхнюю динамометрическую штангу, затем затяните новые болты в указанной последовательности.
Схема №827
Схема №828
Схема №829
Схема №830
Схема №831
Схема №832
Схема №833
Схема №834
Схема №835
Схема №836
Схема №837
Схема №838
  1. Поддержите двигатель домкратом и деревянным блоком под поддоном картера.
  2. Снимите болт (А) крепления линии А / С, затем снимите верхнюю моментную тягу (В). Модель М / Т модель А / Т
  3. Снимите кабель массы (А), затем снимите боковой кронштейн крепления двигателя (В).
  4. Установите боковой кронштейн крепления двигателя, ослабьте затяжку нового болта и гайки (С), затем ослабьте затяжку болта (D).
  5. Установите кабель массы.
  6. Снимите воздухоочиститель в сборе (см. " ДЕМОНТАЖ / МОНТАЖ ВОЗДУХООЧИСТИТЕЛЯ "). (ref-255501-S41450280492007060300000)
  7. Ослабьте крепежный болт коробки передач и гайки (A). Модель M / T модель A / T
  8. Поднимите автомобиль на подъемнике.
  9. Ослабьте крепежный болт (А) нижнего динамометрического стержня.
  10. Опустите автомобиль на подъемник.
  11. Затяните крепежные болты и гайку бокового крепления двигателя.
  12. Затянуть болт крепления коробки передач и гайки. Модель M / T модель A / T
  13. Поднимите автомобиль на подъемнике.
  14. Затянуть болт крепления нижнего моментного стержня.
  15. Опустите автомобиль на подъемник.
  16. Установите воздухоочиститель в сборе (см. " ДЕМОНТАЖ / МОНТАЖ ВОЗДУХООЧИСТИТЕЛЯ "). (ref-255501-S41450280492007060300000)
  17. Установите верхний динамометрический стержень (A), затем затяните новые болты крепления верхнего динамометрического стержня в указанной последовательности. Модель M / T модель A / T
  18. Установите болт (B) крепления линии A / C.
Схема №839

Требуются специальные инструменты

  1. Переходник подвески двигателя VSB02C000015 *
  2. Подвеска опоры двигателя, A и красный AAR-T1256 *
  3. 2006 Гражданская подвеска двигателя VSB02C000025 *
  4. Переходник к переднему подрамнику VSB02C000016 *
  5. Универсальное подъемное ушко 07AAK-SNAA120 *: Эти специальные инструменты доступны через программу инструментов и оборудования Honda, 888-424-6857

ПримечаниеИспользуйте крышки крыльев, чтобы избежать повреждения окрашенных поверхностей. Во избежание повреждения проводки и клемм осторожно отсоедините разъемы проводки, удерживая часть разъема. Отметьте всю проводку и шланги, чтобы избежать неправильного соединения. Кроме того, убедитесь, что они не соприкасаются с другой проводкой или шлангами и не мешают другим деталям.

Схема №840
Схема №841
Схема №842
Схема №843
Схема №844
Схема №845
Схема №846
Схема №847
Схема №848
Схема №849
Схема №850
Схема №851
Схема №852
Схема №853
Схема №854
Схема №855
Схема №856
Схема №857
Схема №858
Схема №859
Схема №860
Схема №861
Схема №862
Схема №863
Схема №864
Схема №865
Схема №866
  1. Закрепите капот в широко открытом положении (поддерживающий стержень в нижнем отверстии).
  2. Сбросить давление топлива (см. " СНЯТИЕ ДАВЛЕНИЯ ТОПЛИВА "). (ref-255500-S35018442732007060300000)
  3. Выполните процедуру снятия батареи (см. " СНЯТИЕ И УСТАНОВКА БАТАРЕИ "). (ref-255511-S12704431312009112300000)
  4. Отсоедините вакуумный шланг и дыхательный трубопровод, затем снимите впускной воздуховод (см. шаг 3 в разделе " ДЕМОНТАЖ "). (ref-255498-S16198233272007060300000)
  5. Снимите воздухоочиститель в сборе (см. " ДЕМОНТАЖ / МОНТАЖ ВОЗДУХООЧИСТИТЕЛЯ "). (ref-255502-S32818153342007060300000)
  6. Снимите подкапотную панель (см. " ЗАМЕНА КРЫШКИ КАПОТА "). (ref-255527-S15281345902007060300000)
  7. Отсоедините соединитель (А), и снимите хомуты жгута (Б), затем снимите трубопровод (В).
  8. Отсоедините кабели аккумуляторной батареи (А) от подкапотной коробки предохранителей/реле.
  9. Снимите хомут жгута (В).
  10. Снимите крышку модуля управления двигателем (блок управления двигателем) (A), затем снимите три болта (B) крепления блок управления двигателем.
  11. Отсоедините разъемы блок управления двигателем (A) и разъем жгута проводов двигателя (B).
  12. Снимите зажимы жгута (С).
  13. Снимите крышку двигателя.
  14. Отсоедините шланг (А) баллона с испаряющимися выбросами (EVAP) и вакуумный шланг (В) усилителя тормозов.
  15. Снимите крышку быстроразъемного фитинга (А), затем отсоедините шланг подачи топлива (В) (см. " ДЕМОНТАЖ ТОПЛИВОПРОВОДА / БЫСТРОРАЗЪЕМНОГО ФИТИНГА "). (ref-255500-S26676970642007060300000)
  16. Извлеките кабели переключения передач. Не допускайте чрезмерного изгиба кабелей (см. шаг 7 на " СНЯТИЕ ТРАНСМИССИИ "). (ref-355125-S19473803942010012000000)
  17. Снимите рабочий цилиндр сцепления и крепежный болт кронштейна линии сцепления (см. шаг 5 на " СНЯТИЕ ТРАНСМИССИИ "). (ref-355125-S19473803942010012000000)
  18. Снимите кронштейн воздухоочистителя.
  19. Снимите приводной ремень (см. раздел " СНЯТИЕ / УСТАНОВКА ПРИВОДНОГО РЕМНЯ "). (ref-255505-S21621681542007060300000)
  20. Снимите основание натяжного шкива (см. шаг 2 в разделе " СНЯТИЕ / УСТАНОВКА АВТОМАТИЧЕСКОГО НАТЯЖИТЕЛЯ ПРИВОДНОГО РЕМНЯ "). (ref-255505-S30834824352007060300000)
  21. Дождитесь, пока двигатель остынет, затем осторожно снимите крышка радиатора.
  22. Поднимите автомобиль на подъемнике.
  23. Снимите передние колеса.
  24. Снимите брызгозащитный экран.
  25. Ослабьте сливную пробку в радиаторе, и слейте охлаждающую жидкость двигателя (см. " ЗАМЕНА ОХЛАЖДАЮЩЕЙ ЖИДКОСТИ "). (ref-255495-S02925652222007060300000)
  26. Слейте моторное масло (см. раздел " ЗАМЕНА МОТОРНОГО МАСЛА "). (ref-255489-S28625792292007060300000)
  27. Слейте трансмиссионную жидкость (см. " ПРОВЕРКА И ЗАМЕНА ТРАНСМИССИОННОЙ ЖИДКОСТИ "). (ref-355125-S37109205322010012000000)
  28. Отсоедините разъем (А) датчика отношения компонентов топливовоздушной смеси (A / F).
  29. Снимите втулку (B), затем отсоедините разъем (C) вторичного датчика нагретого кислорода (вторичный подогреваемый кислородный датчик).
  30. Снимите трехходовой каталитический нейтрализатор (TWO (D).
  31. Отделите звенья стабилизатора (см. " СНЯТИЕ / УСТАНОВКА ЗВЕНА СТАБИЛИЗАТОРА "). (ref-355123-S33363173702010012000000)
  32. Отсоедините шарниры от нижних рычагов (см. шаг 5 на " СНЯТИЕ / УСТАНОВКА НИЖНЕГО РЫЧАГА "). (ref-355123-S18139731612010012000000)
  33. Снимите приводные валы (см. шаг 8 в разделе " УДАЛЕНИЕ ПРИВОДНОГО ВАЛА "). Покройте все прецизионно обработанные поверхности новым моторным маслом. Завяжите пластиковые пакеты над концами приводного вала. (ref-255493-S11234728142007060300000)
  34. Снимите кронштейн (А) коробки передач рулевого управления.
  35. Снимите крепежный болт рулевого механизма (B), крепежный болт элемента жесткости (C) и элемент жесткости (D).
  36. Снимите крепежный болт коробки передач рулевого управления (A), крепежный болт элемента жесткости (B) и элемент жесткости (C).
  37. Снимите хомут жгута (D) с подрамника.
  38. Отсоедините разъем сцепления компрессора кондиционера (А), затем снимите компрессор кондиционера (В), не отсоединяя шланги кондиционера.
  39. Опустите автомобиль на подъемник.
  40. Снимите радиатор (см. раздел " ЗАМЕНА РАДИАТОРА И ВЕНТИЛЯТОРА "). (ref-255495-S21521816042007060300000)
  41. Отсоедините шланги нагревателя.
  42. Установите переборку и затяните крепежные болты (см. шаг 11 в разделе " ЗАМЕНА РАДИАТОРА И ВЕНТИЛЯТОРА "). (ref-255495-S21521816042007060300000)
  43. Закрепите переходник подвески двигателя VSB02C000015 на резьбовом отверстии в головке цилиндров.
  44. Установите переднюю опору в сборе (A), крюк (B) и барашковую гайку (C) на опорную подвеску двигателя A и Red (AAR-T1256) на гражданской подвеске двигателя 2006 г. (VSB02C000025). Осторожно расположите подвеску двигателя на транспортном средстве и прикрепите крюк к к переднему отверстию в адаптере подвески двигателя (D). Затяните барашковую гайку рукой, чтобы поднять и поддержать двигатель / трансмиссию. ПРИМЕЧАНИЕ: Будьте осторожны при работе вокруг ветрового стекла.
  45. Поднимите автомобиль на подъемнике.
  46. Снимите нижний шток.
  47. Снимите нижний шланг радиатора с зажима (А), затем выньте болт крепления переднего крепления (В).
  48. С обеих сторон переднего подрамника (В) нанесите соответствующие контрольные линии (А), совпадающие с кромками (С) кузова.
  49. Ослабьте крепежные болты среднего элемента жесткости (A) с обеих сторон.
  50. Прикрепите адаптер переднего подрамника (VSB02C000016) к переднему подрамнику и подвесьте ремень (А) адаптера переднего подрамника над передней частью переднего подрамника (В). Закрепите ремень упором (С), затем затяните барашковую гайку (D).
  51. Поднимите домкрат, и совместите прорези в передних кронштейнах адаптера подрамника с отверстиями для болтов на основании домкрата, затем надежно закрепите их четырьмя болтами.
  52. Снимите передний подрамник.
  53. Опустите автомобиль на подъемник.
  54. Снимите основание натяжного шкива (см. шаг 2 в разделе " СНЯТИЕ / УСТАНОВКА АВТОМАТИЧЕСКОГО НАТЯЖИТЕЛЯ ПРИВОДНОГО РЕМНЯ "). (ref-255505-S30834824352007060300000)
  55. Установите универсальное подъемное ушко (07AAK-SNAA120).
  56. Прикрепите цепную таль (A) к универсальной подъемной проушине (B) и крюку трансмиссии (C), затем поднимите двигатель / трансмиссию до тех пор, пока он не будет надежно поддерживаться цепной талью, и снимите подвеску двигателя.
  57. Снимите болт крепления кронштейна боковой подвески двигателя и гайку.
  58. Снимите крепежный болт монтажного кронштейна коробки передач и гайки.
  59. Проверьте, что двигатель/трансмиссия полностью свободны от вакуумных шлангов, шлангов топлива и охлаждающей жидкости, а также электропроводки.
  60. Медленно опустите двигатель/трансмиссию примерно на 150 мм (6 дюймов). Еще раз проверьте, что все шланги и электропроводка отсоединены и свободны от двигателя/трансмиссии, затем опустите ее до упора.
  61. Отсоедините цепной таль от двигателя/трансмиссии.
  62. Поднимите автомобиль на подъемник, затем извлеките двигатель / трансмиссию из-под автомобиля.

Требуются специальные инструменты

  1. Универсальное подъемное ушко 07AAK-SNAA120
  2. Переходник подвески двигателя VSB02C000015 *
  3. Подвеска опоры двигателя, A и красный AAR-T1256 *
  4. 2006 Гражданская подвеска двигателя VSB02C000025 *
  5. Адаптер переднего подрамника VSB02C000016 * *: Эти специальные инструменты доступны в программе Honda Tool и Equipment Program, 888-424-6857
Схема №867
Схема №868
Схема №869
Схема №870
Схема №871
Схема №872
Схема №873
Схема №874
Схема №875
Схема №876
Схема №877
Схема №878
Схема №879
Схема №880
Схема №881
Схема №882
Схема №883
Схема №884
Схема №885
Схема №886
Схема №887
Схема №888
Схема №889
Схема №890
Схема №891
Схема №892
Схема №893
Схема №894
Схема №895
Схема №896
  1. Установите кронштейны крепления двигателя и кронштейны приспособлений, после чего затяните их болты на заданный момент.
  2. Поднимите транспортное средство на подъемник и расположите двигатель / трансмиссию под транспортным средством. Опустите транспортное средство и установите универсальное подъемное ушко (07AAK-SNAA120). Прикрепите цепную таль к универсальному подъемному ушку и крюку трансмиссии, затем поднимите двигатель в положение в транспортном средстве. ПРИМЕЧАНИЕ: Переустановите крепежные болты / опорные гайки в последовательности, указанной в следующих шагах. Несоблюдение этой последовательности может вызвать чрезмерный шум и вибрацию, а также уменьшить срок службы подвески двигателя.
  3. Закрепите переходник подвески двигателя VSB02C000015 на резьбовом отверстии в головке цилиндров.
  4. Установите переднюю опору в сборе (A), крюк (B) и барашковую гайку (C) на опорную подвеску двигателя A и Red (AAR-T1256) на гражданской подвеске двигателя 2006 г. (VSB02C000025). Осторожно расположите подвеску двигателя на транспортном средстве и прикрепите крюк к к переднему отверстию в адаптере подвески двигателя (D). Затяните барашковую гайку рукой, чтобы поднять и поддержать двигатель / трансмиссию. ПРИМЕЧАНИЕ: Будьте осторожны при работе вокруг ветрового стекла.
  5. Ослабьте верхний крепежный болт динамометрического стержня (A).
  6. Затяните болт крепления кронштейна крепления нового бокового двигателя и гайку.
  7. Затянуть болт крепления новой трансмиссии и гайки.
  8. Снимите цепную таль.
  9. Снимите универсальное подъемное ушко.
  10. Поднимите автомобиль на подъемнике.
  11. Закрепите переходник переднего подрамника (VSB02C000016) на переднем подрамнике, и подвесьте ремень (А) переходника переднего подрамника над передней частью подрамника (Б) Закрепите ремень упором (В), затем затяните барашковую гайку (Г).
  12. Совместите пазы в переходных кронштейнах переднего подрамника с болтовыми отверстиями на углу основания домкрата, затем надежно закрепите их четырьмя болтами. Поднимите передний подрамник вверх к кузову.
  13. Свободно установите новые болты крепления переднего подрамника.
  14. Совместите все контрольные метки (А) на переднем подрамнике (В) с краями кузова (С), затем затяните болты на переднем подрамнике до указанного крутящего момента.
  15. Снимите разъем и адаптер переднего подрамника.
  16. Затяните новые крепежные болты средней жесткости с обеих сторон.
  17. Установите нижний динамометрический стержень, затем затяните новые болты крепления нижнего динамометрического стержня в указанной последовательности.
  18. Слегка затяните новый болт крепления переднего крепления (А), затем установите нижний шланг радиатора на хомут (В).
  19. Опустите автомобиль на подъемник.
  20. Снимите опорную подвеску двигателя, подвеску двигателя и переходник подвески двигателя с двигателя и автомобиля.
  21. Затяните верхний крепежный болт реактивной штанги.
  22. Поднимите автомобиль на подъемнике.
  23. Затяните крепежный болт переднего крепления.
  24. Установите компрессор кондиционера (A), затем подсоедините разъем сцепления компрессора кондиционера (B).
  25. Установите элемент жесткости (А), затем затяните болт крепления рулевого редуктора (В) и болт крепления элемента жесткости (С).
  26. Установите хомут жгута (Г) на подрамник.
  27. Установите кронштейн коробки передач рулевого управления (А).
  28. Установите элемент жесткости (B), затем затяните болт крепления рулевого редуктора (C) и болт крепления элемента жесткости (D).
  29. Установите новое установочное кольцо на конец каждого карданного вала, затем установите карданные валы (см. шаг 2 в разделе " УСТАНОВКА КАРДАННОГО ВАЛА "). Убедитесь, что каждое кольцо " защелкивается " на место в дифференциале и промежуточном валу. (ref-255493-S42845522122007060300000)
  30. Подсоедините нижние рычаги к шарнирам (см. шаг 5 на " СНЯТИЕ / УСТАНОВКА НИЖНЕГО РЫЧАГА "). (ref-355123-S18139731612010012000000)
  31. Подсоедините тяги стабилизатора (см. " ДЕМОНТАЖ / МОНТАЖ ТЯГИ СТАБИЛИЗАТОРА "). (ref-355123-S33363173702010012000000)
  32. Установите трехходовой каталитический нейтрализатор (TWC) (A). Используйте новые прокладки (Б) и новые самоконтрящиеся гайки (В).
  33. Подсоедините разъем (D) датчика соотношения компонентов топливовоздушной смеси (A / F).
  34. Подсоедините разъем (E) вторичного датчика нагретого кислорода (вторичный подогреваемый кислородный датчик), затем установите втулку (F).
  35. Установите брызгозащитный экран.
  36. Опустите автомобиль на подъемник.
  37. Подсоедините шланги нагревателя.
  38. Установите радиатор (см. раздел " ЗАМЕНА РАДИАТОРА И ВЕНТИЛЯТОРА "). (ref-255495-S21521816042007060300000)
  39. Установите основание натяжного шкива (см. шаг 2 в разделе " СНЯТИЕ / УСТАНОВКА АВТОМАТИЧЕСКОГО НАТЯЖИТЕЛЯ ПРИВОДНОГО РЕМНЯ "). (ref-255505-S30834824352007060300000)
  40. Установите приводной ремень (см. раздел " СНЯТИЕ / УСТАНОВКА ПРИВОДНОГО РЕМНЯ "). (ref-255505-S21621681542007060300000)
  41. Установите кронштейн воздухоочистителя.
  42. Установите трос переключения передач (см. шаг 38 на " УСТАНОВКА ТРАНСМИССИИ "). (ref-355125-S02712003252010012000000)
  43. Установите рабочий цилиндр сцепления и крепежный болт кронштейна линии сцепления (см. шаг 41 на " УСТАНОВКА ТРАНСМИССИИ "). (ref-355125-S02712003252010012000000)
  44. Подсоедините шланг подачи топлива (А) (см. " МОНТАЖ ТОПЛИВОПРОВОДА / БЫСТРОРАЗЪЕМНОГО ФИТИНГА "), затем установите крышку быстроразъемного фитинга (В). (ref-255500-S32691544972007060300000)
  45. Подсоедините шланг (А) канистры с выбросами в результате испарения (EVAP) и вакуумный шланг (В) усилителя тормозов.
  46. Установите крышку двигателя.
  47. Подсоедините соединители модуля управления двигателем (блок управления двигателем) (A) и соединителя жгута проводов двигателя (B).
  48. Установите хомуты жгута (В).
  49. Установите блок управления двигателем (A), затем установите крышку блок управления двигателем (B).
  50. Подключите кабели аккумуляторной батареи (А) к подкапотной коробке предохранителей/реле.
  51. Установите хомут жгута (Б).
  52. Установите трубопровод (А)
  53. Подсоедините соединитель (Б), и установите хомуты жгута (В).
  54. Установите подкапотную панель (см. " ЗАМЕНА КРЫШКИ КАПОТА "). (ref-255527-S15281345902007060300000)
  55. Установите впускной воздуховод (см. шаг 11 в разделе " УСТАНОВКА "). (ref-255498-S27270377832007060300000)
  56. Установите воздухоочиститель в сборе (см. " ДЕМОНТАЖ / МОНТАЖ ВОЗДУХООЧИСТИТЕЛЯ "). (ref-255502-S32818153342007060300000)
  57. Установите передние колеса.
  58. Выполните процедуру установки батареи (см. раздел " СНЯТИЕ И УСТАНОВКА БАТАРЕИ "). (ref-255511-S12704431312009112300000)
  59. Осмотрите на отсутствие подтекания топлива. Поверните выключатель зажигания в положение ON (II) (не включайте стартер), чтобы топливный насос работал около 2 секунд и нагнетал давление в топливопроводе. Повторите эту операцию три раза, затем проверьте на утечку топлива в любой точке топливной магистрали.
  60. Заправьте двигатель рекомендуемым моторным маслом (см. шаг 4 в разделе " ЗАМЕНА МОТОРНОГО МАСЛА "). (ref-255489-S28625792292007060300000)
  61. Заправьте трансмиссию жидкостью (см. " ПРОВЕРКА И ЗАМЕНА ТРАНСМИССИОННОЙ ЖИДКОСТИ "). (ref-355125-S37109205322010012000000)
  62. Проверьте, чтобы трансмиссия плавно переходила на передачи.
  63. Заправьте радиатор охлаждающей жидкостью двигателя и выпустите воздух из системы охлаждения при открытом клапане отопителя (см. шаг 6 в разделе " ЗАМЕНА ОХЛАЖДАЮЩЕЙ ЖИДКОСТИ "). (ref-255495-S02925652222007060300000)
  64. Выполните процедуру сброса блок управления двигателем (см. " блок управления двигателем / блок управления силовым агрегатом (PCM) (блок управления силовым агрегатом) RESET "). (ref-379879-S15299511332010121600000)
  65. Выполните процедуру обеднения простоя блок управления двигателем (см. " ПРОЦЕДУРА ОБУЧЕНИЯ ПРОСТОЯ блок управления двигателем "). (ref-255526-S39475388272007060300000)
  66. Выполните процедуру определения положения коленчатого вала (Ckp) сброс / Ckp pattern (см. " Ckp PATTERN сброс / Ckp PATTERN LEARN "). (ref-379880-S33629509612010121600000)
  67. Проверьте частоту вращения на холостом ходу (см. раздел " ПРОВЕРКА ЧАСТОТЫ ВРАЩЕНИЯ НА ХОЛОСТОМ ХОДУ "). (ref-255526-S02382555612007060300000)
  68. Проверьте угол опережения зажигания (см. раздел " ПРОВЕРКА УГЛА ОПЕРЕЖЕНИЯ ЗАЖИГАНИЯ "). (ref-255507-S12968466832007060300000)
  69. Проверьте центровку колес (см. раздел " ЦЕНТРОВКА КОЛЕС "). (ref-355124-S13244638412010012000000)
Схема №897
Схема №898
Схема №899
Схема №900
Схема №901
Схема №902
Схема №903
Схема №904
Схема №905
Схема №906
Схема №907
Схема №908
  1. Поддержите двигатель домкратом и деревянным блоком под поддоном картера.
  2. Снимите верхнюю тягу.
  3. Снимите кабель массы (А), затем снимите боковой кронштейн крепления двигателя (В).
  4. Снимите боковой элемент жесткости крепления двигателя (А), затем снимите боковое крепление двигателя (В).
  5. Установите боковое крепление двигателя, затем установите элемент жесткости бокового крепления двигателя.
  6. Установите боковой кронштейн крепления двигателя (А), ослабьте затяжку нового болта и гайки (В), затем ослабьте затяжку болта (С).
  7. Установите кабель массы (D).
  8. Снимите воздухоочиститель в сборе (см. " ДЕМОНТАЖ / МОНТАЖ ВОЗДУХООЧИСТИТЕЛЯ "). (ref-255502-S32818153342007060300000)
  9. Ослабьте болт крепления коробки передач и гайки (А).
  10. Поднимите автомобиль на подъемнике.
  11. Снимите брызгозащитный экран (см. шаг 24 в разделе " Демонтаж двигателя ").
  12. Ослабьте крепежный болт (А) нижнего динамометрического стержня.
  13. Ослабьте крепежный болт переднего крепления (A).
  14. Опустите автомобиль на подъемник.
  15. Затяните крепежные болты и гайку бокового крепления двигателя.
  16. Затяните болт крепления коробки передач и гайки.
  17. Поднимите автомобиль на подъемнике.
  18. Затянуть болт крепления нижнего моментного стержня.
  19. Опустите автомобиль на подъемник.
  20. Установите воздухоочиститель в сборе (см. " ДЕМОНТАЖ / МОНТАЖ ВОЗДУХООЧИСТИТЕЛЯ "). (ref-255502-S32818153342007060300000)
  21. Установите верхний динамометрический стержень, затем затяните новые болты крепления верхнего динамометрического стержня в указанной последовательности.
  22. Поднимите автомобиль на подъемнике.
  23. Затяните крепежный болт переднего крепления.
  24. Установите защиту от брызг (см. шаг 35 в разделе " Установка двигателя ").
Схема №909
Схема №910
Схема №911
Схема №912
Схема №913
Схема №914
Схема №915
Схема №916
  1. Ослабьте верхний крепежный болт динамометрического стержня (A).
  2. Снимите воздухоочиститель в сборе (см. " ДЕМОНТАЖ / МОНТАЖ ВОЗДУХООЧИСТИТЕЛЯ "). (ref-255502-S32818153342007060300000)
  3. Снимите крышку модуля управления двигателем (блок управления двигателем), затем снимите три болта крепления блок управления двигателем (см. шаг 10 в разделе " Демонтаж двигателя ").
  4. Снимите кронштейн блок управления двигателем.
  5. Снимите с кронштейна подкапотный предохранитель / коробку реле.
  6. Поднимите автомобиль на подъемнике.
  7. Снимите брызгозащитный экран (см. шаг 24 в разделе " Демонтаж двигателя ").
  8. Ослабьте крепежный болт (А) нижнего динамометрического стержня.
  9. Ослабьте крепежный болт переднего крепления (A).
  10. Опустите автомобиль на подъемник.
  11. Снимите кабель массы (А).
  12. Снимите крепление коробки передач (B).
  13. Установите крепление коробки передач и затяните новые болты крепления коробки передач (C).
  14. Ослабьте затяжку болта крепления новой коробки передач и гаек (D).
  15. Установите кабель массы.
  16. Затяните болт крепления коробки передач и гайки.
  17. Поднимите автомобиль на подъемнике.
  18. Затянуть болт крепления нижнего моментного стержня.
  19. Опустите автомобиль на подъемник.
  20. Затяните верхний крепежный болт реактивной штанги.
  21. Установите на кронштейн подкапотный предохранитель/коробку реле.
  22. Установите кронштейн блок управления двигателем.
  23. Установите блок управления двигателем, затем установите крышку блок управления двигателем (см. шаг 49 в разделе " Установка двигателя ").
  24. Установите воздухоочиститель в сборе (см. " ДЕМОНТАЖ / МОНТАЖ ВОЗДУХООЧИСТИТЕЛЯ "). (ref-255502-S32818153342007060300000)
  25. Поднимите автомобиль на подъемнике.
  26. Затяните крепежный болт переднего крепления.
  27. Установите защиту от брызг (см. шаг 35 в разделе " Установка двигателя ").
Схема №917
Схема №918
Схема №919
Схема №920
Схема №921
  1. Ослабьте верхний крепежный болт динамометрического стержня (A).
  2. Поднимите автомобиль на подъемнике.
  3. Снимите брызгозащитный экран (см. шаг 24 в разделе " Демонтаж двигателя ").
  4. Ослабьте крепежный болт переднего крепления (A).
  5. Снимите нижний шток (А).
  6. Установите нижний динамометрический стержень, затем затяните новые болты крепления нижнего динамометрического стержня в указанной последовательности.
  7. Опустите автомобиль на подъемник.
  8. Затяните верхний крепежный болт реактивной штанги.
  9. Поднимите автомобиль на подъемнике.
  10. Затяните крепежный болт переднего крепления.
  11. Установите защиту от брызг (см. шаг 35 в разделе " Установка двигателя ").
Схема №922
Схема №923
Схема №924
  1. Поднимите автомобиль на подъемнике.
  2. Снимите брызгозащитный экран (см. шаг 24 в разделе " Демонтаж двигателя ").
  3. Ослабьте крепежный болт переднего крепления (A).
  4. Опустите автомобиль на подъемник.
  5. Снимите верхнюю реактивную тягу (А).
  6. Установите верхнюю динамометрическую штангу, затем затяните новые болты в указанной последовательности.
  7. Поднимите автомобиль на подъемнике.
  8. Затяните крепежный болт переднего крепления.
  9. Установите защиту от брызг (см. шаг 35 в разделе " Установка двигателя ").
Схема №925
Схема №926
Схема №927
Схема №928
Схема №929
Схема №930
Схема №931
Схема №932
Схема №933
Схема №934
  1. Поддержите двигатель домкратом и деревянным блоком под поддоном картера.
  2. Снимите верхнюю тягу.
  3. Снимите кабель массы (А), затем снимите боковой кронштейн крепления двигателя (В).
  4. Установите боковой кронштейн крепления двигателя, ослабьте затяжку нового болта и гайки (С), затем ослабьте затяжку болта (D).
  5. Установите кабель массы.
  6. Снимите воздухоочиститель в сборе (см. " ДЕМОНТАЖ / МОНТАЖ ВОЗДУХООЧИСТИТЕЛЯ "). (ref-255502-S32818153342007060300000)
  7. Ослабьте болт крепления коробки передач и гайки (А).
  8. Поднимите автомобиль на подъемнике.
  9. Снимите брызгозащитный экран (см. шаг 24 в разделе " Демонтаж двигателя ").
  10. Ослабьте крепежный болт (А) нижнего динамометрического стержня.
  11. Ослабьте крепежный болт переднего крепления (A).
  12. Опустите автомобиль на подъемник.
  13. Затяните крепежные болты и гайку бокового крепления двигателя.
  14. Затяните болт крепления коробки передач и гайки.
  15. Поднимите автомобиль на подъемнике.
  16. Затянуть болт крепления нижнего моментного стержня.
  17. Опустите автомобиль на подъемник.
  18. Установите воздухоочиститель в сборе (см. " ДЕМОНТАЖ / МОНТАЖ ВОЗДУХООЧИСТИТЕЛЯ "). (ref-255502-S32818153342007060300000)
  19. Установите верхний динамометрический стержень, затем затяните новые болты крепления верхнего динамометрического стержня в указанной последовательности.
  20. Поднимите автомобиль на подъемнике.
  21. Затяните крепежный болт переднего крепления.
  22. Установите защиту от брызг (см. шаг 35 в разделе " Установка двигателя ").
Схема №935
  1. Поднимите автомобиль на подъемнике.
  2. Снимите брызгозащитный экран (см. шаг 24 в разделе " Демонтаж двигателя ").
  3. Снимите переднее крепление (А).
  4. Установите переднее крепление, затем затяните новые крепежные болты переднего крепления в указанной последовательности.
  5. Установите защиту от брызг (см. шаг 35 в разделе " Установка двигателя ").

Другие статьи — Демонтаж / монтаж двигателя в сборе (кроме гибридного)
