Управление клапаном управления сцеплением гидротрансформатора

(Таблица 44)

Схема №224

Блокировка снята

  1. В разблокированном состоянии блокировки управляющий клапан муфты гидротрансформатора устанавливается в разблокированное состояние соленоидом муфты гидротрансформатора, и давление приложения блокировки сбрасывается. Таким образом, поршень муфты гидротрансформатора не сцеплен.

Применена блокировка

  1. В состоянии применения блокировки клапан управления муфтой гидротрансформатора устанавливается в заблокированное состояние соленоидом муфты гидротрансформатора, и создается давление применения блокировки. Таким образом нажимается и сцепляется поршень муфты гидротрансформатора.

1. Проверьте цепь электромагнитного клапана сцепления гидротрансформатора

  1. Выключите выключатель зажигания.
  2. Отсоедините разъем жгута сборки агрегата А / Т с правой стороны коробки передач.
  3. Проверьте сопротивление между клеммой и землей.
Схема №225
Схема №226

OK или NG

  1. ОК: ПЕРЕХОДИМ К " 4 ".
  2. Нг: ПЕРЕЙТИ К " 2 ".
Схема №227
Схема №228
  1. Снимите масляный поддон (см. " " КОРПУС КЛАПАНА В СБОРЕ " ").
  2. Расстыкуйте разъем жгута сборки агрегата А / Т и разъем жгута сборки регулирующего клапана.
  3. Проверьте целостность между разъемом жгута сборки агрегата А / Т и разъемом жгута сборки регулирующего клапана.
  4. Если OK, проверьте жгут на короткое замыкание на массу и короткое замыкание на питание.
  5. Переустановите все снятые детали.

OK или NG

  1. ОК: ПЕРЕХОДИМ К " 3 ".
  2. Ng: Восстановите разомкнутую цепь или короткое замыкание на массу или короткое замыкание на питание в жгуте или разъемах.

Электромагнитный клапан сцепления гидротрансформатора

Проверка сопротивления

Схема №229
Схема №230
  1. Выключите выключатель зажигания.
  2. Снимите масляный поддон (см. " " КОРПУС КЛАПАНА В СБОРЕ " ").
  3. Отсоедините разъем жгута сборки регулирующего клапана.
  4. Проверьте сопротивление между клеммой и землей.
  5. При отсутствии газа замените регулирующий клапан в сборе (см. раздел " КОРПУС КЛАПАНА В СБОРЕ ").

Проверка работы

  1. Проверьте электромагнитный клапан, прослушивая его рабочий звук при подаче напряжения батареи на клемму 11 и землю.
Схема №231
  1. Выключите выключатель зажигания.
  2. Отсоедините разъем жгута сборки агрегата А / Т с правой стороны коробки передач.
  3. Проверьте сопротивление между клеммой и землей.

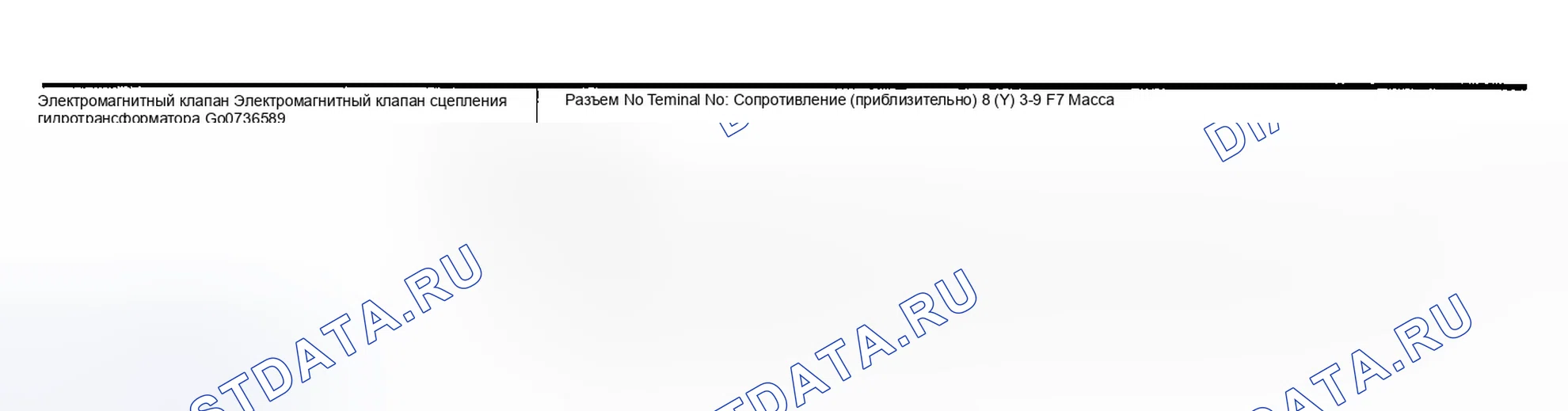

Схема №232
Схема №233

OK или NG

  1. ОК: ПЕРЕХОДИМ К " 4 ".
  2. Нг: ПЕРЕЙТИ К " 2 ".
Схема №234
Схема №235
  1. Снимите масляный поддон (см. " " КОРПУС КЛАПАНА В СБОРЕ " ").
  2. Расстыкуйте разъем жгута сборки агрегата А / Т и разъем жгута сборки регулирующего клапана.
  3. Проверьте целостность между разъемом жгута сборки агрегата А / Т и разъемом жгута сборки регулирующего клапана.
  4. Если OK, проверьте жгут на короткое замыкание на массу и короткое замыкание на питание.
  5. Переустановите все снятые детали.

OK или NG

  1. ОК: ПЕРЕХОДИМ К " 3 ".
  2. Ng: Восстановите разомкнутую цепь или короткое замыкание на массу или короткое замыкание на питание в жгуте или разъемах.

Проверка сопротивления

Схема №236
Схема №237
  1. Выключите выключатель зажигания.
  2. Снимите масляный поддон (см. " " КОРПУС КЛАПАНА В СБОРЕ " ").
  3. Отсоедините разъем жгута сборки регулирующего клапана.
  4. Проверьте сопротивление между клеммой и землей.
  5. При отсутствии газа замените регулирующий клапан в сборе (см. раздел " КОРПУС КЛАПАНА В СБОРЕ ").

Проверка работы

  1. Проверьте электромагнитный клапан, прослушивая его рабочий звук при подаче напряжения батареи на клемму 11 и землю.
Схема №238

Примечание
