Технические характеристики системы управления двигателем

Пошаговое руководство по теме «Технические характеристики системы управления двигателем» для автомобиля Audi 90 B3 (1987–1991). Демонтаж, установка, регулировка и диагностика с иллюстрациями.

1 подраздел 1 статья 8 иллюстраций ~1 минута чтения

# Управление двигателем

# Технические характеристики

Введение

Используйте эту статью для быстрого поиска спецификаций, связанных с обслуживанием и регулировками в автомобиле. Эта статья может быть использована для краткой справки, когда вы знакомы с надлежащими процедурами регулировки и нуждаетесь только в спецификации.

Заправочные ёмкости

Применение	Amp Hr. Рейтинг
Все модели	63

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ БАТАРЕИ

Применение	Количество
Картер (включает фильтр)	3,5 ктс. (3,0 Л)
Система охлаждения (включая нагреватель)	7,4 ктс. (7.0L)
Автоматическая коробка передач (Dexron II)	3,2 qts. (2.8L)
Конечная передача с автоматической коробкой передач (SAE 90)	.8 qts. (.8L)
Механическая коробка передач (SAE 75W-90)	2,5 qts. (2,4 Л)
Дифференциал (SAE 80W-90/API GL-5)	.8 qts. (.8L)

ПРОИЗВОДИТЕЛЬНОСТЬ ПО ЖИДКОСТИ

Применение		Количество
Картер (включает фильтр)		5,0 qts. (4.5L)
Система охлаждения (включая нагреватель)		8,4 ктс. (8.0L)
Механическая коробка передач (SAE 80W-90)		2,7 ктс. (2.6L)
Man. Trans. (SAE 80W-90) Модели 100/200		2,5 qts. (2,4 Л)
Автоматическая коробка передач (Dexron II)		3,5 ктс. (3,0 Л)
Автоматическая коробка передач (конечный привод)		1,1 qts. (1.0L)
Дифференциал (SAE 80W-90/API GL-5)
80/90 (Man.Trans.)		.8 qts. (.8L)
100/200 Quattro (Man.Trans.)		1,8 qts. (1.7L)

ПРОИЗВОДИТЕЛЬНОСТЬ ПО ЖИДКОСТИ

Компонент	Интервал (мили)
Масло и фильтр	7500
Воздушный фильтр	30,000
Кулачковый зубчатый ремень	60,000
Хладагент	30,000
Топливный фильтр	30,000
Свечи зажигания	15,000

ПЕРИОДИЧНОСТЬ ЗАМЕНЫ

Компонент	Интервал (мили)
Масло и фильтр (1)	15,000
Воздушный фильтр	30,000
Кулачковый зубчатый ремень	60,000
Хладагент	30,000
Топливный фильтр	15,000
Свечи зажигания	30,000
(1) Турбо модели имеют 2 масляных фильтра. Меняйте оба через каждые 24 000 км.

(1)	Турбо модели имеют 2 масляных фильтра. Меняйте оба через каждые 24 000 км.

ПЕРИОДИЧНОСТЬ ЗАМЕНЫ

Применение	(1) Отклонение In. (мм)
Все ремни	3/8-9/16 (10-15)
(1) Измерено при давлении 20 фунтов (9 кг), приложенном в средней точке самого длинного участка ленты.

(1)	Измеряется при давлении 20 фунтов (9 кг), приложенном в средней точке самого длинного участка ленты.

РЕГУЛИРОВКА РЕМНЯ

Компрессия двигателя

Применение		Характеристика
Степень сжатия		10.4:1
Давление сжатия
Нормальный (новый двигатель)		152-196 фунт/кв. дюйм (10,7-13,7 кг/см2)
Минимум		109 фунт/кв. дюйм (7,7 кг/см2)
Максимальное отклонение
Между цилиндрами		44 фунт/кв. дюйм (3 кг/см2)

ТЕХНИЧЕСКИЕ УСЛОВИЯ НА СЖАТИЕ

Применение			Характеристика
Степень сжатия
2.22L Turbo			7.8:1
2.3L			10:1
Давление сжатия
2.22L Turbo
Нормальный (новый двигатель)			100-130 фунт/кв. дюйм (7-9 кг/см2)
Минимум			72 фунт/кв. дюйм (5 кг/см2)
2.3L
Нормальный (новый двигатель)			145-203 фунт/кв. дюйм (10,2-14,3 кг/см2)
Минимум			116 фунт/кв. дюйм (8,2 кг/см2)
Максимальное отклонение между цилиндрами			44 фунт/кв. дюйм (3 кг/см2)

ТЕХНИЧЕСКИЕ УСЛОВИЯ НА СЖАТИЕ

Зазор клапана

ПримечаниеВсе модели оснащены гидравлическими подъемниками. Никаких регулировок не требуется.

ПримечаниеПравая и левая стороны относятся к двигателю, если смотреть с маховика.

Расположение клапанов - 4-цилиндр

E-I-E-I-I-E-I-E (Спереди-назад).

Расположение клапанов - 5-цилиндр

E-I-E-I-I-E-I-E-I-E (передний-to-задний).

Бегунок распределителя

Применение	Омы
Все модели	600-1400

СОПРОТИВЛЕНИЕ РОТОРА РАСПРЕДЕЛИТЕЛЯ

Катушка зажигания

Применение	Предварительные выборы	Вторичный
Все модели	.5-1.5	5000-9000

СОПРОТИВЛЕНИЕ КАТУШКИ ЗАЖИГАНИЯ

Сопротивление высокопрочной проволоки

Применение		Омы
Проволока катушки
С радио		1200-2800
Без радио		Ноль
Провод свечи зажигания
С радио		4600-7400
Без радио		600-1400
Разъем свечи зажигания
С радио		4000-6000
Без радио		600-1400
Искрогаситель свечи зажигания		600-1400

СОПРОТИВЛЕНИЕ ВЫСОКОПРОЧНОЙ ПРОВОЛОКИ

Свечи зажигания

Применение	Босх	Чемпион
Все модели	W7DTC	N8GY

ТИП СВЕЧИ ЗАЖИГАНИЯ

Применение	Промежуток: В. (мм)	Крутящий момент: Фут. Фунтов. (Н.м)
Все модели	.028-.036 (.7-.9)	15 (20)

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ СВЕЧИ ЗАЖИГАНИЯ

Порядок отжига и ротация дистрибьюторов - 4-цилиндр. Схема №1

Рис. 1: Порядок отстрела и вращение распределителя - 4-цилиндр. Audi 90 B3 — Рис. 1: Порядок отстрела и вращение распределителя - 4-цилиндр

Порядок отжига и ротация дистрибьюторов - 5-цилиндр. Схема №2

Рис. 2: порядок работы цилиндров и вращение распределителя - 5-цилиндр. Audi 90 B3 — Рис. 2: порядок работы цилиндров и вращение распределителя - 5-цилиндр

ПримечаниеСинхронизация зажигания, частота вращения холостого хода и смесь холостого хода тесно взаимосвязаны на всех моделях и ДОЛЖНЫ быть проверены/отрегулированы вместе. См. статью РЕГУЛИРОВКИ.

Применение	Настройка
Контрольное значение	4-8 @ 780-900
Регулировочное значение	5-7 @ 780-900

УСТАНОВКА ОПЕРЕЖЕНИЯ ЗАЖИГАНИЯ

Применение		Настройка
2.22L (1)		TDC @ 750-850
2.3L
Контрольное значение		13-17 @ 720-860
Регулировочное значение		14-16 @ 720-860
(1) Частота вращения холостого хода для автоматической коробки передач составляет 670-770 об/мин.

(1)	Число оборотов холостого хода для автоматической коробки передач составляет 670-770 об/мин.

УСТАНОВКА ОПЕРЕЖЕНИЯ ЗАЖИГАНИЯ

Схема №3

Для спецификаций (Схема №4) - (Схема №7).

Схема №4

Рис. 4: Характеристики топливной системы. Audi 90 B3 — Рис. 4: Характеристики топливной системы

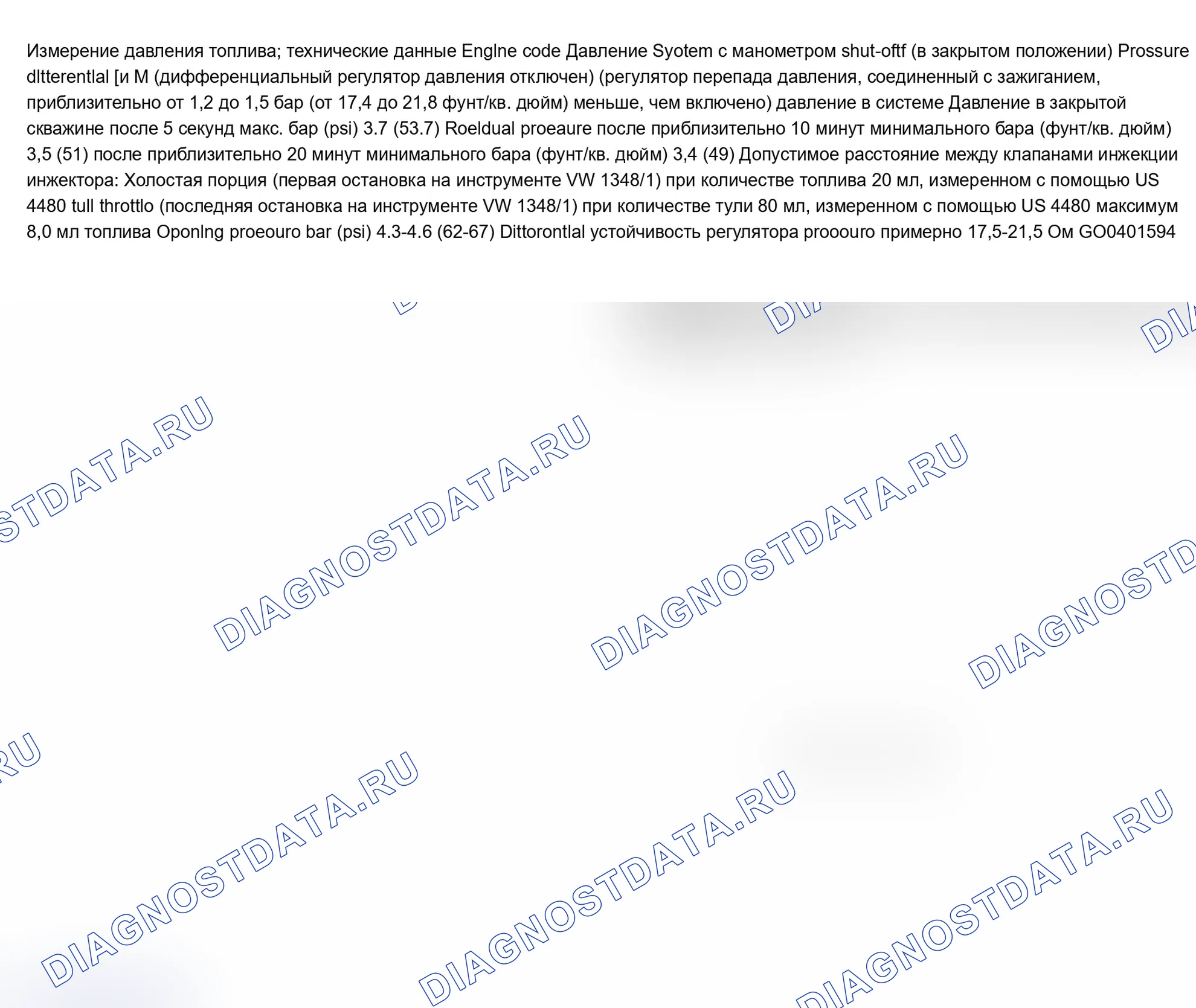

Схема №5

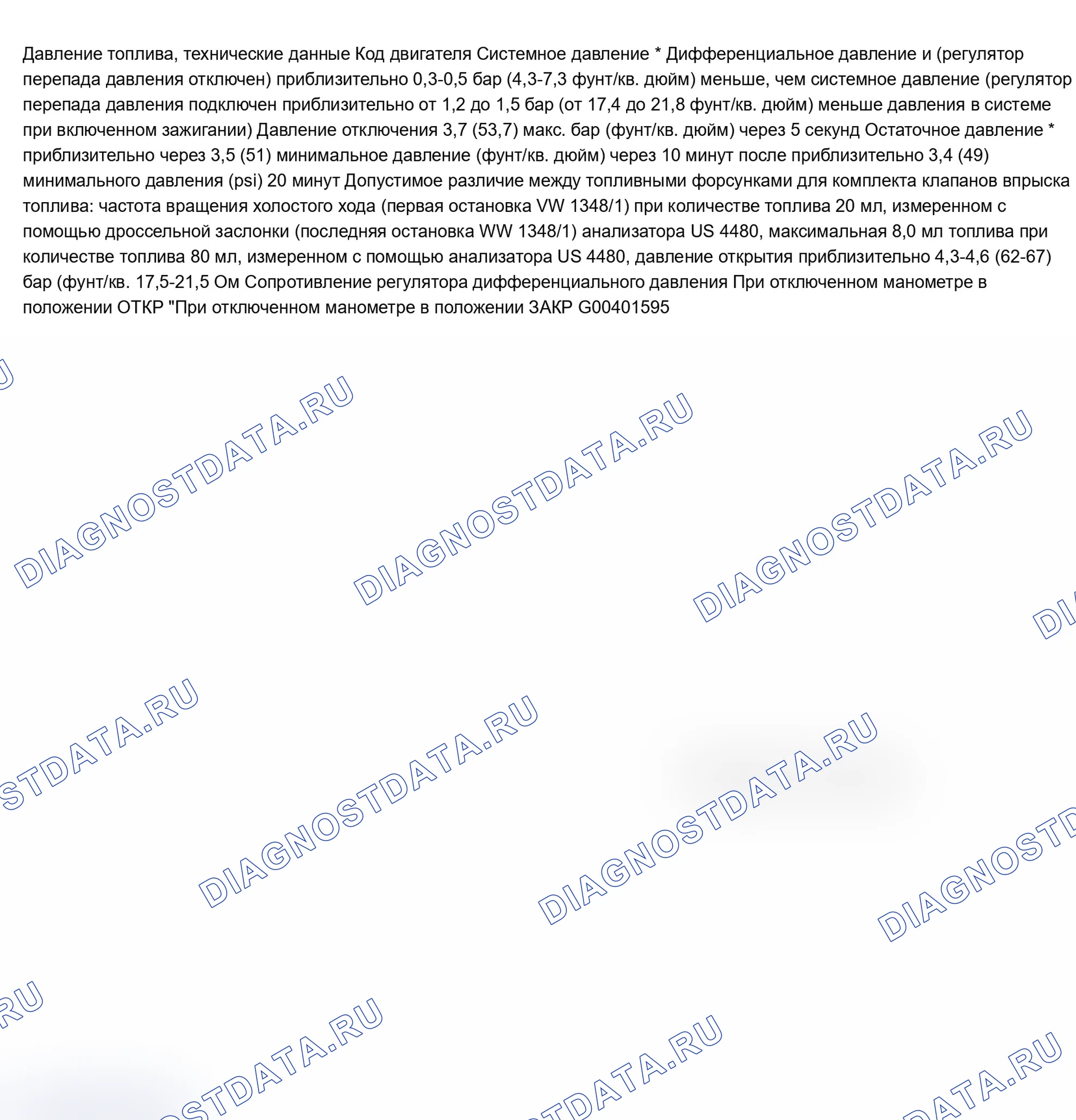

Схема №6

Схема №7

Подача топливного насоса

Для подачи топливного насоса (объем) (Схема №8)

Схема №8

Рис. 8: Подача топливного насоса. Audi 90 B3 — Рис. 8: Подача топливного насоса

Сопротивление инжектора

Применение	Омы
2.0L	1-3

ХАРАКТЕРИСТИКИ СОПРОТИВЛЕНИЯ ИНЖЕКТОРА

Применение	Обороты холостого хода	СО%
Все модели	780-900	.2-1.2

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ЧАСТОТЫ ВРАЩЕНИЯ НА ХОЛОСТОМ ХОДУ И УРОВНЯ CO

Применение	Обороты холостого хода	СО%
2.22L (1)	750-850	.3-1.2
2.3L
Контрольное значение	720-860	.3-3.0
Регулировочное значение	720-860	.6-1.0
(1) Частота вращения холостого хода для автоматической коробки передач составляет 670-770 об/мин.

(1)	Число оборотов холостого хода для автоматической коробки передач составляет 670-770 об/мин.
