Топливная система (2,7 л): Технические характеристики Hyundai Tiburon II

Топливная система двигателя 15 иллюстраций ~6 мин чтения

Общие технические характеристики

Пункты				Технические характеристики
Дроссельный узел	Датчик положения дроссельной заслонки (ДСТ)	Напечатать		Переменный резистор
		Сопротивление на бордюре холостого хода	2.7 V6	1,6 ~ 2,4 КО м
		Выходное напряжение на холостом ходу бордюра	2.7 V6	250 ~ 800 мв
	Исполнительный механизм управления скоростью холостого хода (регулятор оборотов холостого хода)	Напечатать		Двойная катушка
		Сопротивление		90 ~ 110 Гц
Датчики	Датчик расхода воздуха	Напечатать	2.7 V6	Датчик горячей пленки
	Датчик температуры всасываемого воздуха (температура впускного воздуха)	Напечатать	2.7 V6	Термистор
		Сопротивление	2.7 V6	2,33 ~ 2,97 к Ом при 20°C
	Датчик температуры охлаждающей жидкости двигателя (температура охлаждающей жидкости)	Напечатать		Термистор
		Сопротивление		2,5 к Ом при 20°C
		Сопротивление		0,3 к Ом при 80°C
	Датчик нагретого кислорода (подогреваемый кислородный датчик)	Напечатать	2.7 V6	Цирконий
	Датчик скорости автомобиля (VSS)	Напечатать		Эффект Холла
	Датчик положения распределительного вала (положение распредвала)	Напечатать		Эффект Холла
Приводы	Форсунки	Тип, номер	2.7 V6	Электромагнитный тип, 6
	Форсунки	Сопротивление		13 ~ 1652 при 20°C
	Электромагнитный клапан контроля продувки с испарительным выбросом	Напечатать		Тип рабочего цикла
Регулятор давления топлива	Регулятор давления			300 ± 1,5 к Па (3,35 ± 0,06 кг / см 2)
Топливный бак	Емкость резервуара Система возврата			55 lit (12.1 lmp.gal) Оборудован
Канистра	Объем / Номинальная производительность			3,0 л / 150 г

Таблица общих технических характеристик

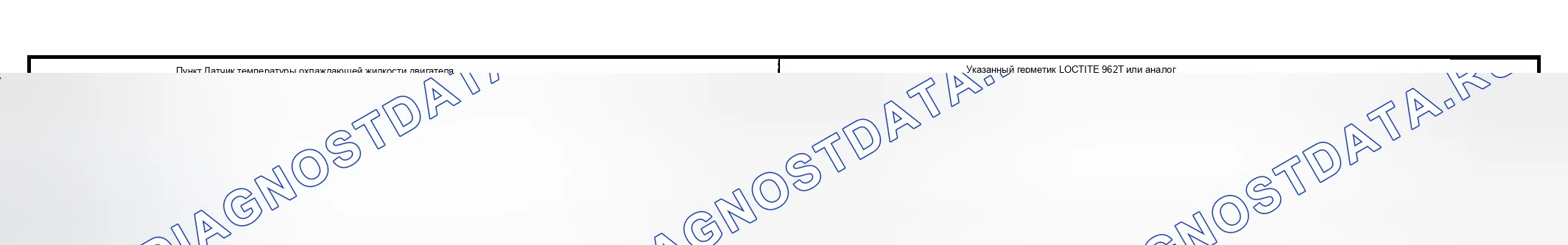

Схема №1

Схема №2

Рис. 2: СТАНДАРТ ОБСЛУЖИВАНИЯ. Hyundai Tiburon II

Момент затяжки

Пункты	Нм	Kg.cm
Болты для установки подводящего трубопровода	10 ~ 15	100 ~ 150
Датчик температуры охлаждающей жидкости двигателя	20 ~ 40	200 ~ 400
Подогреваемый кислородный датчик	40 ~ 50	400 ~ 500
Болт кронштейна соединителя датчика нагретого кислорода	8 ~ 12	80 ~ 120
Болт установки регулятора давления топлива	7 ~ 11	70 ~ 110
Шланг высокого давления и топливная магистраль	30 ~ 40	300 ~ 400
Шланг высокого давления и топливный фильтр	25 ~ 35	250 ~ 350
Шланг высокого давления к нагнетательной трубе	3 ~ 4	30 ~ 40
Топливный насос в сборе в топливный бак	2 ~ 3	20 ~ 30
Шланг высокого давления на топливном баке	30 ~ 40	300 ~ 400
Корпус дросселя в уравнительный резервуар	15 ~ 20	150 ~ 200
Болты кронштейна рычага акселератора	8 ~ 12	80 ~ 120
Исполнительный механизм регулятор оборотов холостого хода	6 ~ 8	60 ~ 80
Датчик топлива в топливный бак	2 ~ 3	20 ~ 30

Моменты затяжки

Схема №3

Рис. 3: СПЕЦИАЛЬНЫЕ ИНСТРУМЕНТЫ. Hyundai Tiburon II

Технические характеристики топливной системы (2,7 л): технического характеристики

См. раздел " расшифровка кода ошибки P0030 ". (ref-170023-S31157099302004122800000)

Схема №4

Рис. 4: ПРИНЦИПИАЛЬНАЯ СХЕМА. Hyundai Tiburon II

Схема №5

Рис. 5: ФОРМА СИГНАЛА. Hyundai Tiburon II

Подогреваемый кислородный датчик требует минимальной температуры для обеспечения замкнутой системы управления топливом. Таким образом, подогреваемый кислородный датчик содержит нагревательный элемент для сокращения времени его разогрева и обеспечения его производительности во всех условиях вождения. Нагреватель подогреваемый кислородный датчик должен быть всегда включен после запуска двигателя. блок управления двигателем управляет этим нагревательным элементом по рабочему циклу. Основное реле подает напряжение на нагреватель, а блок управления двигателем обеспечивает цепь массы для активации нагревателя. Иллюстрация - форма сигнала на холостом ходу.

Схема №6

Рис. 6: ПРОЦЕДУРЫ КОНТРОЛЯ. Hyundai Tiburon II

ПРОВЕРЬТЕ РАЗЪЕМЫ подогреваемый кислородный датчик И блок управления двигателем Проверьте подогреваемый кислородный датчик и блок управления двигателем на плохое соединение, неправильное расположение, изгиб, ослабление или коррозию клемм. Оба разъема хороши? Да: Переходите к следующему шагу. Нет: Отремонтируйте или замените его.
Проверить подогреваемый кислородный датчик отопитель RESISTANCE Выключите выключатель зажигания и отсоедините разъем подогреваемый кислородный датчик. Измерьте сопротивление между клеммами 3 и 4 разъема подогреваемый кислородный датчик. 3 ~ 4 Ом при температуре от 18 ° C до 28 ° C (18°C ~ 28°C) Соответствует ли сопротивление спецификации? Да: Перейдите к следующему шагу. Нет: Замените подогреваемый кислородный датчик.
ВИЗУАЛЬНО ПРОВЕРЬТЕ подогреваемый кислородный датчик ДЛЯ УСЛОВИЙ Удалите подогреваемый кислородный датчик. Тщательно проверьте подогреваемый кислородный датчик для загрязнения, ухудшения или повреждения. подогреваемый кислородный датчик загрязнен, поврежден или поврежден? Да: Перейдите к " блок управления двигателем PROBLEM PROCEDURE ". Да: Очистите или замените подогреваемый кислородный датчик. (ref-170023-S34941440792005020400000)

Характеристика

См. раздел " расшифровка кода ошибки P0030 ". (ref-170023-S31157099302004122800000)

См. раздел " расшифровка кода ошибки P0050 ". (ref-170023-S12288308202004122800000)

См. раздел " расшифровка кода ошибки P0030 ". (ref-170023-S31157099302004122800000)

Схема №7

Рис. 7: ПРИНЦИПИАЛЬНАЯ СХЕМА. Hyundai Tiburon II

Схема №8

Рис. 8: ФОРМА СИГНАЛА. Hyundai Tiburon II

Подогреваемый кислородный датчик требует минимальной температуры для обеспечения системы управления топливом с замкнутым контуром. Таким образом, подогреваемый кислородный датчик содержит нагревательный элемент для сокращения времени его прогрева и обеспечения его производительности во всех условиях вождения. Нагреватель подогреваемый кислородный датчик должен всегда включаться после запуска двигателя. блок управления двигателем управляет этим нагревательным элементом по рабочему циклу. Основное реле подает напряжение на нагреватель, а блок управления двигателем обеспечивает цепь массы для активации нагревателя. Иллюстрация - форма сигнала на холостом ходу.

Схема №9

Рис. 9: ПРОЦЕДУРЫ КОНТРОЛЯ. Hyundai Tiburon II

ПРОВЕРЬТЕ РАЗЪЕМЫ подогреваемый кислородный датчик И блок управления двигателем Проверьте разъемы на предмет плохого соединения, неправильного расположения, изгиба, ослабления или коррозии клемм. Оба разъема хороши? Да: Перейдите к следующему шагу. Нет: Отремонтируйте или замените его.
Проверить подогреваемый кислородный датчик отопитель RESISTANCE Выключите выключатель зажигания и отсоедините разъем подогреваемый кислородный датчик. Измерьте сопротивление между клеммами 3 и 4 разъема подогреваемый кислородный датчик. 3 ~ 4 Ом при температуре от 18 ° C до 28 ° C (18°C ~ 28°C) Соответствует ли сопротивление спецификации? Да: Перейдите к следующему шагу. Нет: Замените подогреваемый кислородный датчик.
ВИЗУАЛЬНО ПРОВЕРЬТЕ подогреваемый кислородный датчик ДЛЯ УСЛОВИЙ Удалите подогреваемый кислородный датчик. Тщательно проверьте подогреваемый кислородный датчик для загрязнения, ухудшения или повреждения. подогреваемый кислородный датчик загрязнен, поврежден или поврежден? Да: Перейдите к " блок управления двигателем PROBLEM PROCEDURE ". Да: Очистите или замените подогреваемый кислородный датчик. (ref-170023-S34941440792005020400000)

См. раздел " расшифровка кода ошибки P0050 ". (ref-170023-S12288308202004122800000)

См. раздел " расшифровка кода ошибки P0101 ". (ref-170023-S07944288912004122800000)

См. раздел " расшифровка кода ошибки P0112 ". (ref-170023-S41880811942004122800000)

См. раздел " расшифровка кода ошибки P0116 ". (ref-170023-S26878530302004122800000)

См. раздел " расшифровка кода ошибки P0121 ". (ref-170023-S19557482482004122800000)

См. раздел " расшифровка кода ошибки P0116 ". (ref-170023-S26878530302004122800000)

Схема №10

Рис. 10: ПРОЦЕДУРЫ КОНТРОЛЯ. Hyundai Tiburon II

Проверить расшифровка кода ошибки RELATING TO ECTS Connect Hi-Scan (Pro) to диагностический разъём (диагностический разъём). Turn зажигание to ON и контроль other коды неисправностей (DTC) (расшифровка кода ошибки). Are any расшифровка кода ошибки relating to ECTS set? Нет: Переходите к следующему шагу. Да: Сделайте все ремонтные работы, связанные с этими кодами, прежде чем продолжить эту процедуру.
ПРОВЕРИТЬ ОХЛАЖДАЮЩУЮ ЖИДКОСТЬ ДВИГАТЕЛЯ Проверьте, нормальный ли уровень охлаждающей жидкости двигателя. Также проверьте, что вентилятор охлаждения работает нормально. См. " ТЕСТ УДЕЛЬНОГО ВЕСА ". Является ли охлаждающая жидкость двигателя нормальной? Да: Перейдите к следующему шагу. Нет: Замените его. (ref-168758-S33944443512004121600000)
ПРОВЕРКА ТЕРМОСТАТА ДЛЯ НОРМАЛЬНОЙ РАБОТЫ Снимите термостат. Проверьте, что термостат застрял или поврежден. Термостат в норме? Да: Переходите к следующему шагу. Нет: Отремонтируйте или замените его.
ПРОВЕРЬТЕ СОПРОТИВЛЕНИЕ ECTS Измерьте сопротивление между клеммами 1 и 3 разъема ECTS. Обратитесь к " СПЕЦИФИКАЦИИ " для получения дополнительной информации. Соответствует ли сопротивление спецификации? Да: Перейдите к " ПРОЦЕДУРЕ ПРОБЛЕМЫ блок управления двигателем ". Нет: Замените ECTS. (ref-170023-S23175015082004122700000)(ref-170023-S34941440792005020400000)

См. раздел " расшифровка кода ошибки P0130 ". (ref-170023-S28695007512004122800000)

См. раздел " расшифровка кода ошибки P0150 ". (ref-170023-S25375421522004122800000)

См. раздел " расшифровка кода ошибки P0171 ". (ref-170023-S35125708742004122800000)

См. раздел " расшифровка кода ошибки P0261 ". (ref-170023-S10205306852004122800000)

См. раздел расшифровка кода ошибки P0261

См. раздел " расшифровка кода ошибки P0261 ". (ref-170023-S10205306852004122800000)

См. раздел " расшифровка кода ошибки P0350 ". (ref-170023-S29705268172004122800000)

См. раздел " расшифровка кода ошибки P0444 ". (ref-170023-S13395608332004122800000)

См. раздел " расшифровка кода ошибки P0451 ". (ref-170023-S31379842552004122800000)

См. раздел " расшифровка кода ошибки P0461 ". (ref-170023-S35933948882004122800000)

Схема №11

Рис. 11: ПРОЦЕДУРЫ КОНТРОЛЯ. Hyundai Tiburon II

Схема №12

Схема №13

ПРОВЕРЬТЕ РАЗЪЕМЫ FLS И блок управления двигателем Поверните выключатель зажигания в выключенное положение. Тщательно проверьте разъемы на наличие свободных, изогнутых, корродированных, загрязненных, поврежденных или поврежденных разъемов. Есть ли какие-либо проблемы? Нет: Переходите к следующему шагу. Да: Отремонтируйте или замените его.
Проверить FLS RESISTANCE Выключите выключатель зажигания и отсоедините разъем FLS. Измерьте сопротивление между клеммами 1 и 3 разъема FLS. Обратитесь к разделу " ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ " для получения дополнительной информации. Соответствует ли сопротивление спецификации? Да: Перейдите к следующему шагу. Нет: Удалите FLS и проверьте, что сопротивление FLS увеличивается или уменьшается при движении поплавка вверх или вниз. Если все в порядке, проблема заключается в неправильной установке. Если не в порядке, замените FLS. (ref-170023-S07918939742004122700000)
ПРОВЕРКА НА ОБРЫВ В ЖГУТЕ Выключите выключатель зажигания и отсоедините разъем блок управления двигателем. Измерьте сопротивление между клеммами 3 разъема жгута FLS и 5 разъема жгута блок управления двигателем C133-4. Технические характеристики: ниже 1 Ом. Каждое сопротивление указывает на непрерывность? Да: Перейти к следующему шагу. Нет: Ремонт открыт в жгуте.
ПРОВЕРЬТЕ КОРОТКОЕ замыкание на массу В ЖГУТЕ Измерьте сопротивление между клеммой 3 разъема жгута FLS и землей шасси. Спецификация: бесконечное Означает ли каждое сопротивление открытое? Да: Перейдите к " ПРОЦЕДУРЕ ПРОБЛЕМЫ блок управления двигателем ". Нет: Отремонтируйте короткое замыкание на массу в жгуте. (ref-170023-S34941440792005020400000)

См. раздел " расшифровка кода ошибки P0461 ". (ref-170023-S35933948882004122800000)

Схема №14

Рис. 14: ПРОЦЕДУРЫ КОНТРОЛЯ. Hyundai Tiburon II

Схема №15

ПРОВЕРЬТЕ РАЗЪЕМЫ FLS И блок управления двигателем Выключите выключатель зажигания. Тщательно проверьте разъемы на наличие свободных, изогнутых, корродированных, загрязненных, поврежденных или поврежденных разъемов. Есть ли какие-либо проблемы? Нет: Переходите к следующему шагу. Да: Отремонтируйте или замените его.
Проверить FLS RESISTANCE Выключите выключатель зажигания и отсоедините разъем FLS. Измерьте сопротивление между клеммами 1 и 3 разъема FLS. Обратитесь к разделу " ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ " для получения дополнительной информации. Соответствует ли сопротивление спецификации? Да: Перейдите к следующему шагу. Нет: Удалите FLS и проверьте, что сопротивление FLS увеличивается или уменьшается при движении поплавка вверх или вниз. Если все в порядке, проблема заключается в неправильной установке. Если не в порядке, замените FLS. (ref-170023-S14385964972004122700000)
ПРОВЕРЬТЕ НАЛИЧИЕ КОРОТКОГО ЗАМЫКАНИЯ НА ПИТАНИЕ В ЖГУТЕ Выключите выключатель зажигания и отсоедините разъем блок управления двигателем. Включите выключатель зажигания. Измерьте напряжение между клеммой 3 разъема жгута FLS и землей шасси. Спецификация: ниже 0,5v Напряжение в пределах спецификаций? Да: Перейдите к " ПРОЦЕДУРЕ ПРОБЛЕМЫ блок управления двигателем ". Нет: Ремонт короткого замыкания на питание в жгуте. (ref-170023-S34941440792005020400000)

См. раздел " расшифровка кода ошибки P0506 ". (ref-170023-S23197527782004122800000)

См. раздел " расшифровка кода ошибки P1505 ". (ref-170023-S03975754472004122800000)
