Раздел: Тестирование и диагностика системы управления двигателем

Все разделы

Двигатель (диагностика) (H4SO): Диагностика Hyundai Creta II

Тестирование и диагностика системы управления двигателем 273 иллюстрации ~24 мин чтения

Как проверить двигатель (диагностика) (H4SO): диагностики

Перед выполнением диагностики проверьте следующие пункты, которые могут повлиять на проблемы двигателя

MODE $ 01 (Текущие диагностические данные силового агрегата)

Относится к данным, обозначающим текущее рабочее состояние аналогового входа / выхода, цифрового входа / вывода и / или системы силового агрегата.

Список данных поддержки и кодов PID (идентификации параметров) приведен в следующей таблице.

Схема №13

Рис. 13: MODE $ 01 (текущие диагностические данные силового агрегата). Hyundai Creta II

ПримечаниеДля получения доступа к общим схемам трубной обвязки бортовая система диагностики-II (MODE $ 01) обратитесь к руководству по эксплуатации производителя сканирующего прибора.

MODE $ 03 (расшифровка кода ошибки трансмиссии, связанный с выбросами)

Обратитесь к документу Считывание расшифровка кода ошибки для получения информации о данных, обозначающих связанные с выбросами коды неисправностей силового агрегата. См. раздел " СЧИТЫВАНИЕ расшифровка кода ошибки ". (ref-208365-S04210098562005120700000)

MODE $04 (очистка/сброс диагностической информации, связанной с выбросами)

Относится к режиму, используемому для очистки или сброса диагностической информации о выбросах (информация диагностики неисправностей бортовая система диагностики-II).

ПримечаниеДля очистки или сброса диагностической информации, связанной с выбросами (MODE $ 04), обратитесь к руководству по эксплуатации производителя сканирующего прибора бортовая система диагностики-II.

Схема №14

Рис. 14: КАК ИСПОЛЬЗОВАТЬ МОНИТОР SUBARU SELECT. Hyundai Creta II

Схема №15

Схема №16

Схема №17

Подготовьте комплект монитора Subaru Select в соответствии с " ИНСТРУМЕНТОМ ПОДГОТОВКИ ". (ref-208365-S21859467282005120700000)
Подключите диагностический кабель к монитору Subaru Select.
Вставьте картридж в монитор Subaru Select контроль (см. раздел " ИНСТРУМЕНТ ПОДГОТОВКИ "). (ref-208365-S21859467282005120700000)
Подключите Subaru Select контроль к разъему канала передачи данных. Разъем (А), расположенный в нижней части приборной панели (со стороны водителя). Подсоедините диагностический кабель к разъёму канала передачи данных. ВНИМАНИЕ: Не подключайте сканирующие инструменты, за исключением Субару Выбрать монитор и бортовая система диагностики-II общего сканирующего инструмента.
Включите выключатель зажигания (двигатель выключен) и переключатель Subaru Select контроль.
Используя Subaru Select контроль, вызовите диагностический код (ы) неисправности и различные данные, затем запишите их.

Считывание диагностических кодов неисправностей для двигателя (нормальный режим)

Обратитесь к разделу " Чтение расшифровка кода ошибки " для получения информации о том, как указать расшифровка кода ошибки. См. раздел " ЧТЕНИЕ расшифровка кода ошибки ". (ref-208365-S04210098562005120700000)

Считывание диагностических кодов неисправностей для двигателя (режим бд)

Схема №18

Рис. 18: ЧТЕНИЕ ТЕКУЩИХ ДАННЫХ ДЛЯ ДВИГАТЕЛЯ (НОРМАЛЬНЫЙ РЕЖИМ). Hyundai Creta II

Схема №19

На экране <<Главное меню>> выберите {Каждая проверка системы} и нажмите кнопку [Да].
На экране дисплея < < меню выбора системы > > выберите { систему управления двигателем } и нажмите клавишу [YES].
После отображения информации о типе двигателя нажмите кнопку [YES] (да).
На экране дисплея < < Диагностика двигателя > > выберите { Отображение и сохранение текущих данных } и нажмите кнопку [ДА].
На экране дисплея <<Меню отображения данных>> выберите {Отображение данных} и нажмите клавишу [ДА].
С помощью клавиши прокрутки перемещайте экран дисплея вверх или вниз до тех пор, пока не отобразятся требуемые данные. Список данных поддержки показан в следующей таблице. ПРИМЕЧАНИЕ: Подробную процедуру работы см. в руководстве по эксплуатации монитора выбора Subaru. Для получения подробной информации о выборе экрана монитора обратитесь к следующему разделу.

Схема №20

Рис. 20: СЧИТЫВАНИЕ ТЕКУЩИХ ДАННЫХ ДЛЯ ДВИГАТЕЛЯ (РЕЖИМ БД). Hyundai Creta II

На экране <<Главное меню>> выберите {Каждая проверка системы} и нажмите кнопку [Да].
На экране дисплея < < меню выбора системы > > выберите { систему управления двигателем } и нажмите клавишу [YES].
После отображения информации о типе двигателя нажмите кнопку [YES] (да).
На экране дисплея < < Диагностика двигателя > > выберите { Отображение и сохранение текущих данных } и нажмите кнопку [ДА].
На экране дисплея <<Меню отображения данных>> выберите {Отображение данных} и нажмите клавишу [ДА].
С помощью клавиши прокрутки перемещайте экран дисплея вверх или вниз до тех пор, пока не будут показаны нужные данные. Список данных поддержки показан в следующей таблице. ПРИМЕЧАНИЕ: Подробную процедуру работы см. в руководстве по эксплуатации монитора выбора Subaru.

Схема №21

Рис. 21: Считывание данных стоп-кадра для двигателя (режим БД). Hyundai Creta II

На экране <<Главное меню>> выберите {Каждая проверка системы} и нажмите кнопку [Да].
На экране дисплея < < меню выбора системы > > выберите { систему управления двигателем } и нажмите клавишу [YES].
После отображения информации о типе двигателя нажмите кнопку [YES] (да).
На экране дисплея < < Диагностика двигателя > > выберите { БД система } и нажмите клавишу [ДА].
На экране дисплея < < бортовая система диагностики Menu > > выберите { Freeze Frame Data } (заморозить данные кадра) и нажмите клавишу [YES]. Список данных поддержки приведен в следующей таблице. ПРИМЕЧАНИЕ: Подробную информацию о процедуре работы см. в руководстве по эксплуатации монитора выбора Subaru.

Схема №22

Рис. 22: СВЕТОДИОДНЫЙ РЕЖИМ РАБОТЫ ДВИГАТЕЛЯ. Hyundai Creta II

На экране <<Главное меню>> выберите {Каждая проверка системы} и нажмите кнопку [Да].
На экране дисплея < < меню выбора системы > > выберите { систему управления двигателем } и нажмите клавишу [YES].
После отображения информации о типе двигателя нажмите кнопку [YES] (да).
На экране дисплея < < Диагностика двигателя > > выберите { Отображение и сохранение текущих данных } и нажмите кнопку [ДА].
На экране дисплея <<Меню отображения данных>> выберите {Отображение данных} и нажмите клавишу [ДА].
С помощью клавиши прокрутки перемещайте экран дисплея вверх или вниз до тех пор, пока не будут показаны нужные данные. Список данных поддержки показан в следующей таблице. ПРИМЕЧАНИЕ: Подробную процедуру работы см. в руководстве по эксплуатации монитора выбора Subaru.

Схема №23

Рис. 23: СЧИТАТЬ ТЕКУЩИЕ ДАННЫЕ ДЛЯ АТ.. Hyundai Creta II

На экране <<Главное меню>> выберите {Каждая проверка системы} и нажмите кнопку [Да].
На экране дисплея < < меню выбора системы > > выберите { систему управления двигателем } и нажмите клавишу [YES].
После отображения информации о типе двигателя нажмите кнопку [YES] (да).
На экране дисплея < < Диагностика двигателя > > выберите { Отображение и сохранение текущих данных } и нажмите кнопку [ДА].
На экране дисплея <<Меню отображения данных>> выберите {Отображение данных} и нажмите клавишу [ДА].
С помощью клавиши прокрутки перемещайте экран дисплея вверх или вниз до тех пор, пока не отобразятся требуемые данные. Список данных поддержки показан в следующей таблице. ПРИМЕЧАНИЕ: Подробную процедуру работы см. в руководстве по эксплуатации монитора выбора Subaru. Для получения подробной информации о выборе экрана монитора обратитесь к следующему разделу.

Прибор общего сканирования бортовая система диагностики-II

Относится к данным, обозначающим расшифровка кодов ошибок трансмиссии, связанные с выбросами.

Для получения подробной информации о диагностических кодах неисправностей см. Список диагностических кодов неисправностей (расшифровка кода ошибки).

Обратитесь к разделу " СПИСОК ДИАГНОСТИЧЕСКИХ КОДОВ НЕИСПРАВНОСТЕЙ (расшифровка кода ошибки) ". (ref-208365-S37793840062005120700000)

ПримечаниеОбратитесь к руководству производителя сканирующего прибора бортовая система диагностики-II для получения доступа к диагностическим кодам неисправностей трансмиссии, связанным с выбросами (MODE $ 03).

Процедуры очистки памяти с помощью общего сканирующего устройства бортовая система диагностики-II описаны в руководстве по эксплуатации на общее сканирующее устройство.

После очистки памяти необходимо инициализировать электромагнитный клапан управления воздухом холостого хода, для этого поверните выключатель зажигания в положение ВКЛ. Подождите 3 секунды перед запуском двигателя.

Схема №24

Схема №25

Схема №26

Схема №27

Схема №28

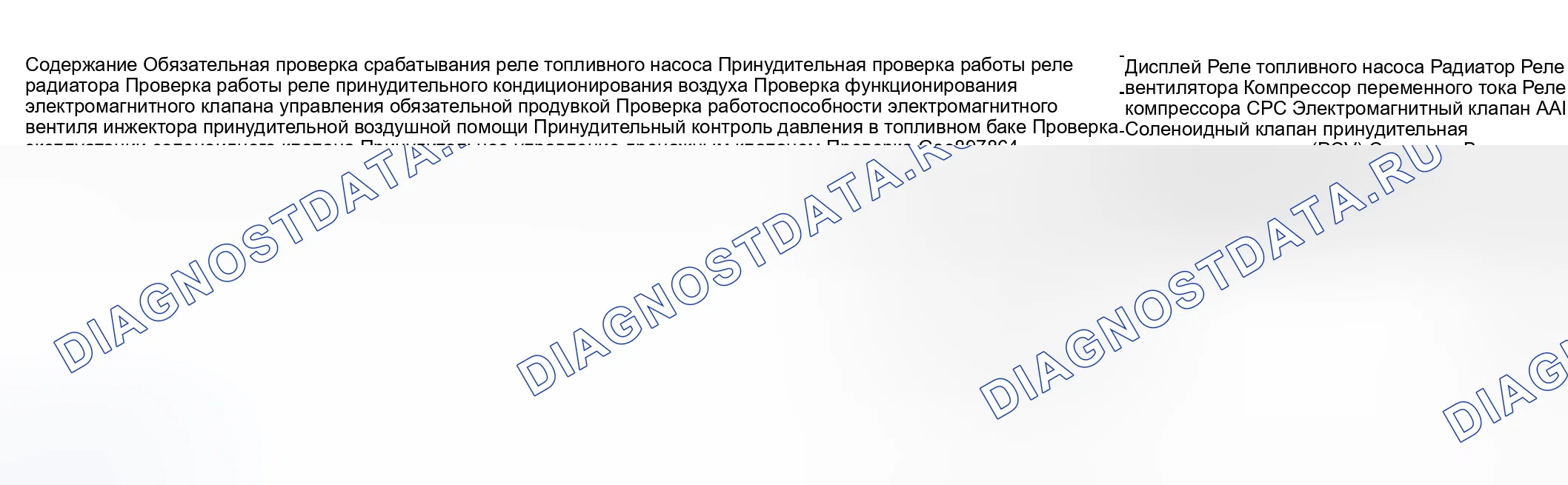

Схема №29

Схема №30

Подготовьте комплект монитора Subaru Select в соответствии с " ИНСТРУМЕНТОМ ПОДГОТОВКИ ". (ref-208365-S21859467282005120700000)
Подключите диагностический кабель к монитору Subaru Select.
Вставьте картридж в монитор Subaru Select контроль (см. раздел " ИНСТРУМЕНТ ПОДГОТОВКИ "). (ref-208365-S21859467282005120700000)
Подключите разъем тестового режима (A) в нижней части приборной панели (со стороны водителя) к боковой стороне коробки центральной консоли.
Подключите Subaru Select контроль к разъему канала передачи данных. Подключите Субару Селект Монитор к разъёму (А), расположенному в нижней части приборной панели (со стороны водителя). Подсоедините диагностический кабель к разъёму канала передачи данных. ВНИМАНИЕ: Не подключайте сканирующие инструменты кроме Субары Селектировать Монитор и бортовая система диагностики-II общий сканирующий инструмент.
Включите выключатель зажигания (двигатель выключен) и переключатель Subaru Select контроль.
Выключатель питания
На экране дисплея <<Главное меню>> выберите {2. Каждая проверка системы} и нажмите клавишу [YES].
На экране дисплея < < меню выбора системы > > выберите { систему управления двигателем } и нажмите клавишу [YES].
После отображения информации о типе двигателя нажмите кнопку [YES] (да).
На экране дисплея < < Диагностика двигателя > > выберите { Режим проверки работы системы } и нажмите клавишу [ДА].
На экране дисплея < < система Operation проверить Mode > > выберите { Actuator ON / OFF Operations } и нажмите клавишу [YES].
Выберите требуемый обязательный привод на экране < < Actuator ON / OFF Operation > > и нажмите кнопку [YES].
Нажатие клавиши [NO] завершает обязательный режим проверки работы. Затем дисплей вернется к экрану < < Actuator ON / OFF Operation > >. Список поддерживаемых данных показан в следующей таблице. ПРИМЕЧАНИЕ: Следующие части будут отображены, но не работоспособны. Подробную процедуру работы см. в руководстве по эксплуатации монитора выбора Subaru.

Схема №31

Рис. 31: ПОРЯДОК ВЫПОЛНЕНИЯ РАБОТ. Hyundai Creta II

Схема №32

Рис. 32: АКТИВАЦИЯ КОНТРОЛЬНОЙ ЛАМПЫ ИНДИКАТОРА НЕИСПРАВНОСТИ ДВИГАТЕЛЯ (контрольная лампа неисправности (проверить двигатель)). Hyundai Creta II

Схема №33

Схема №34

Схема №35

При включении выключателя зажигания (двигатель выключен) загорается индикаторная лампа неисправности проверить двигатель (контрольная лампа неисправности (проверить двигатель)) в комбинированном счетчике. ПРИМЕЧАНИЕ: Если МИЛ не светится, проведите диагностику световой цепи " ПРОВЕРЬ ДВИГАТЕЛЬ " или схемы комбинированного измерителя. См. раздел " НЕ ГОРИТ ИНДИКАТОРНАЯ ЛАМПА НЕИСПРАВНОСТИ ДВИГАТЕЛЯ (МИЛЬ) ", Лампа индикации неисправности двигателя (МИЛ). (ref-208365-S27010511262005120700000)
После запуска двигателя контрольная лампа неисправности (проверить двигатель) гаснет. Если это не так, двигатель или система контроля выбросов неисправны.
Если система диагностики обнаруживает пропуск зажигания, который может повредить катализатор, контрольная лампа неисправности (проверить двигатель) будет мигать с циклом 1 Гц.
При включении выключателя зажигания (двигатель отключен) или в положение " СТАРТ " с подключенным разъемом тестового режима контрольная лампа неисправности (проверить двигатель) мигает на такте 3 Гц.

Схема №36

Рис. 36: ПРОВЕРЬТЕ, ЧТО ИНДИКАТОР НЕИСПРАВНОСТИ ДВИГАТЕЛЯ (контрольная лампа неисправности (проверить двигатель)) НЕ ЗАГОРАЕТСЯ. Hyundai Creta II

Схема №37

Схема №38

ДИАГНОСТИКА: Цепь индикаторной лампы неисправности (контрольная лампа неисправности (проверить двигатель)) проверить двигатель разомкнута или замкнута накоротко.
СИМПТОМ НЕИСПРАВНОСТИ: При включенном выключателе зажигания (двигатель отключен) контрольная лампа неисправности (проверить двигатель) не загорается.
Электросхема

Схема №39

Рис. 39: ПРОВЕРЬТЕ, ЧТО ЛАМПА ИНДИКАТОРА НЕИСПРАВНОСТИ ДВИГАТЕЛЯ (контрольная лампа неисправности (проверить двигатель)) НЕ ПОГАСЛА. Hyundai Creta II

Схема №40

ДИАГНОСТИКА: Цепь индикаторной лампы неисправности (контрольная лампа неисправности (проверить двигатель)) проверить двигатель закорочена.
СИМПТОМ НЕИСПРАВНОСТИ: Хотя контрольная лампа неисправности (проверить двигатель) включается при запуске двигателя, код неисправности не отображается на мониторе Subaru select или общем дисплее инструмента сканирования бортовая система диагностики-II.
Электросхема

Схема №41

Рис. 41: ПРОВЕРКА ТОГО, ЧТО ИНДИКАТОР НЕИСПРАВНОСТИ ДВИГАТЕЛЯ (контрольная лампа неисправности (проверить двигатель)) НЕ МИГАЕТ ПРИ ЦИКЛЕ 3 ГЦ. Hyundai Creta II

Схема №42

ДИАГНОСТИКА: Цепь индикаторной лампы неисправности (контрольная лампа неисправности (проверить двигатель)) проверить двигатель разомкнута или закорочена. Цепь разъема тестового режима находится в разомкнутом состоянии.
СИМПТОМ НЕИСПРАВНОСТИ: В режиме проверки контрольная лампа неисправности (проверить двигатель) не мигает при цикле 3 Гц.
Электросхема

Схема №43

Рис. 43: ПРОВЕРЬТЕ, ЧТО ЛАМПА ИНДИКАТОРА НЕИСПРАВНОСТИ ДВИГАТЕЛЯ (контрольная лампа неисправности (проверить двигатель)) ПРОДОЛЖАЕТ МИГАТЬ ПРИ ЦИКЛЕ 3 ГЦ. Hyundai Creta II

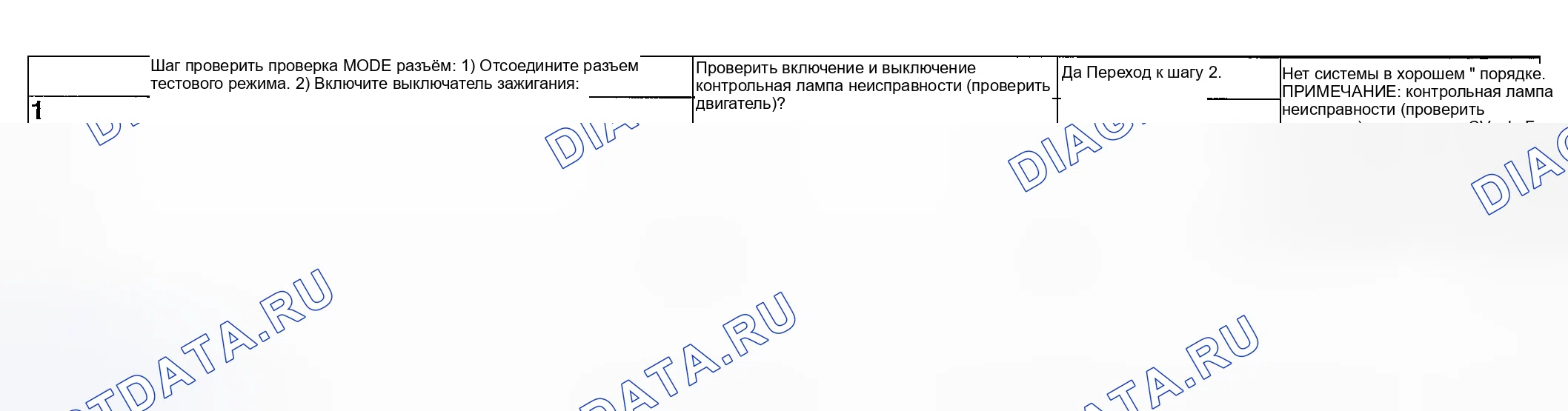

Схема №44

Схема №45

ДИАГНОСТИКА: Цепь разъема тестового режима закорочена.
СИМПТОМ НЕИСПРАВНОСТИ: контрольная лампа неисправности (проверить двигатель) мигает с циклом 3 Гц при включенном выключателе зажигания.
Электросхема

Схема №46

Перечень диагностических кодов неисправностей (расшифровка кода ошибки)

DTC	Описание
расшифровка кода ошибки P0030	Подогреваемый кислородный датчик ЦЕПЬ УПРАВЛЕНИЯ НАГРЕВАТЕЛЕМ (БЛОК 1, ДАТЧИК 1)
расшифровка кода ошибки P0031	Подогреваемый кислородный датчик НИЗКИЙ УРОВЕНЬ В ЦЕПИ УПРАВЛЕНИЯ НАГРЕВАТЕЛЕМ (БЛОК 1, ДАТЧИК 1)
расшифровка кода ошибки P0032	Подогреваемый кислородный датчик отопитель управление высокий уровень в цепи (отопитель управление высокий уровень в цепи) (ДАТЧИК 1 БЛОКА 1)
расшифровка кода ошибки P0037	Подогреваемый кислородный датчик НИЗКИЙ УРОВЕНЬ В ЦЕПИ УПРАВЛЕНИЯ НАГРЕВАТЕЛЕМ (БЛОК 1, ДАТЧИК 2)
расшифровка кода ошибки P0038	ВЫСОКИЙ УРОВЕНЬ В ЦЕПИ УПРАВЛЕНИЯ НАГРЕВАТЕЛЕМ (БЛОК 1, ДАТЧИК 2)
расшифровка кода ошибки P0065	ДИАПАЗОН / ПРОИЗВОДИТЕЛЬНОСТЬ УПРАВЛЕНИЯ ИНЖЕКТОРОМ С ПНЕВМОПРИВОДОМ
расшифровка кода ошибки P0066	КОНТУР УПРАВЛЕНИЯ ИНЖЕКТОРОМ С ПНЕВМАТИЧЕСКИМ ПРИВОДОМ ИЛИ ЦЕПЬ НИЗКОГО УРОВНЯ
расшифровка кода ошибки P0067	ВЫСОКОЕ ЗНАЧЕНИЕ В КОНТУРЕ УПРАВЛЕНИЯ ИНЖЕКТОРОМ С ПНЕВМОПРИВОДОМ
расшифровка кода ошибки P0068	ДИАПАЗОН / ХАРАКТЕРИСТИКИ КОНТУРА АБСОЛЮТНОГО ДАВЛЕНИЯ / БАРОМЕТРИЧЕСКОГО ДАВЛЕНИЯ впускной коллектор
расшифровка кода ошибки P0107	ВХОД НИЗКОГО ДАВЛЕНИЯ КОНТУРА АБСОЛЮТНОГО ДАВЛЕНИЯ / БАРОМЕТРИЧЕСКОГО ДАВЛЕНИЯ впускной коллектор
расшифровка кода ошибки P0108	КОНТУР АБСОЛЮТНОГО ДАВЛЕНИЯ / БАРОМЕТРИЧЕСКОГО ДАВЛЕНИЯ впускной коллектор, ВЫСОКИЙ ВХОД
расшифровка кода ошибки P0111	ДИАПАЗОН / ХАРАКТЕРИСТИКИ КОНТУРА ТЕМПЕРАТУРЫ ВСАСЫВАЕМОГО ВОЗДУХА
расшифровка кода ошибки P0112	НИЗКИЙ ВХОД КОНТУРА ТЕМПЕРАТУРЫ ВСАСЫВАЕМОГО ВОЗДУХА
расшифровка кода ошибки P0113	ВЫСОКИЙ ВХОД КОНТУРА ТЕМПЕРАТУРЫ ВСАСЫВАЕМОГО ВОЗДУХА
расшифровка кода ошибки P0117	НИЗКИЙ ВХОД КОНТУРА ТЕМПЕРАТУРЫ ОХЛАЖДАЮЩЕЙ ЖИДКОСТИ ДВИГАТЕЛЯ
расшифровка кода ошибки P0118	ВЫСОКИЙ ВХОД КОНТУРА ТЕМПЕРАТУРЫ ОХЛАЖДАЮЩЕЙ ЖИДКОСТИ ДВИГАТЕЛЯ
расшифровка кода ошибки P0121	ДИАПАЗОН / ХАРАКТЕРИСТИКИ ЦЕПИ ДАТЧИКА ПОЛОЖЕНИЯ ДРОССЕЛЬНОЙ ЗАСЛОНКИ / ПЕДАЛИ / ПЕРЕКЛЮЧАТЕЛЯ " А "
расшифровка кода ошибки P0122	ДАТЧИК ПОЛОЖЕНИЯ ДРОССЕЛЬНОЙ ЗАСЛОНКИ / ПЕДАЛИ / ПЕРЕКЛЮЧАТЕЛЬ " А " ЦЕПЬ НИЗКИЙ ВХОД
расшифровка кода ошибки P0123	ДАТЧИК ПОЛОЖЕНИЯ ДРОССЕЛЬНОЙ ЗАСЛОНКИ / ПЕДАЛИ / ПЕРЕКЛЮЧАТЕЛЬ ВЫСОКОГО ВХОДА ЦЕПИ " А "
расшифровка кода ошибки P0125	НЕДОСТАТОЧНАЯ ТЕМПЕРАТУРА ОХЛАЖДАЮЩЕЙ ЖИДКОСТИ ДЛЯ РЕГУЛИРОВАНИЯ ТОПЛИВА В ЗАМКНУТОМ КОНТУРЕ
расшифровка кода ошибки P0128	ТЕРМОСТАТ ОХЛАЖДАЮЩЕЙ ЖИДКОСТИ (ТЕМПЕРАТУРА ОХЛАЖДАЮЩЕЙ ЖИДКОСТИ НИЖЕ ТЕМПЕРАТУРЫ, РЕГУЛИРУЕМОЙ ТЕРМОСТАТОМ)
расшифровка кода ошибки P0129	Слишком низкое барометрическое давление
расшифровка кода ошибки P0130	ЦЕПЬ ДАТЧИКА O2 (БЛОК 1, ДАТЧИК 1)
расшифровка кода ошибки P0131	НИЗКОЕ НАПРЯЖЕНИЕ ЦЕПИ ДАТЧИКА O2 (БЛОК 1, ДАТЧИК 1)
расшифровка кода ошибки P0132	ВЫСОКОЕ НАПРЯЖЕНИЕ ЦЕПИ ДАТЧИКА O2 (БЛОК 1, ДАТЧИК 1)
расшифровка кода ошибки P0133	МЕДЛЕННЫЙ ОТКЛИК ЦЕПИ ДАТЧИКА O2 (БЛОК 1, ДАТЧИК 1)
расшифровка кода ошибки P0134	O2 ЦЕПЬ СЕНСОРА НЕ ОБНАРУЖЕНА АКТИВНОСТЬ (БАНК 1 ДАТЧИК 1)
расшифровка кода ошибки P0137	НИЗКОЕ НАПРЯЖЕНИЕ ЦЕПИ ДАТЧИКА O2 (БЛОК 1, ДАТЧИК 2)
расшифровка кода ошибки P0138	ВЫСОКОЕ НАПРЯЖЕНИЕ ЦЕПИ ДАТЧИКА O2 (БЛОК 1, ДАТЧИК 2)
расшифровка кода ошибки P0139	МЕДЛЕННАЯ РЕАКЦИЯ ЦЕПИ ДАТЧИКА O2 (БЛОК 1, ДАТЧИК 2)
расшифровка кода ошибки P0171	СЛИШКОМ БЕРЕЖЛИВАЯ СИСТЕМА (БАНК 1)
расшифровка кода ошибки P0172	СЛИШКОМ БОГАТАЯ СИСТЕМА (БАНК 1)
расшифровка кода ошибки P0181	ДИАПАЗОН / ХАРАКТЕРИСТИКИ ЦЕПИ ДАТЧИКА ТЕМПЕРАТУРЫ ТОПЛИВА " А "
расшифровка кода ошибки P0182	НИЗКИЙ ВХОД ЦЕПИ ДАТЧИКА ТЕМПЕРАТУРЫ ТОПЛИВА " А "
расшифровка кода ошибки P0183	ВЫСОКИЙ ВХОД ЦЕПИ ДАТЧИКА ТЕМПЕРАТУРЫ ТОПЛИВА " А "
расшифровка кода ошибки P0301	ОБНАРУЖЕН ПРОПУСК ЗАЖИГАНИЯ ЦИЛИНДРА 1
расшифровка кода ошибки P0302	ОБНАРУЖЕН ПРОПУСК ЗАЖИГАНИЯ ЦИЛИНДРА 2
расшифровка кода ошибки P0303	ОБНАРУЖЕН ПРОПУСК ЗАЖИГАНИЯ ЦИЛИНДРА 3
расшифровка кода ошибки P0304	ОБНАРУЖЕН ПРОПУСК ЗАЖИГАНИЯ ЦИЛИНДРА 4
расшифровка кода ошибки P0327	НИЗКИЙ ВХОД ЦЕПИ ДАТЧИКА ДЕТОНАЦИИ 1 (БАНК 1 ИЛИ ОДИН ДАТЧИК)
расшифровка кода ошибки P0328	ВЫСОКИЙ ВХОД ЦЕПИ ДАТЧИКА ДЕТОНАЦИИ 1 (БЛОК 1 ИЛИ ОДИН ДАТЧИК)
расшифровка кода ошибки P0335	ЦЕПЬ ДАТЧИКА ПОЛОЖЕНИЯ КОЛЕНЧАТОГО ВАЛА " А "
расшифровка кода ошибки P0336	ДИАПАЗОН / ХАРАКТЕРИСТИКИ ЦЕПИ ДАТЧИКА ПОЛОЖЕНИЯ КОЛЕНЧАТОГО ВАЛА " А "
расшифровка кода ошибки P0340	СХЕМА ДАТЧИКА ПОЛОЖЕНИЯ РАСПРЕДЕЛИТЕЛЬНОГО ВАЛА " А " (БЛОК 1 ИЛИ ОДИНОЧНЫЙ ДАТЧИК)
расшифровка кода ошибки P0341	ДИАПАЗОН / ХАРАКТЕРИСТИКИ ЦЕПИ ДАТЧИКА ПОЛОЖЕНИЯ РАСПРЕДЕЛИТЕЛЬНОГО ВАЛА " А " (БЛОК 1 ИЛИ ОДИН ДАТЧИК)
расшифровка кода ошибки P0400	ПОТОК РЕЦИРКУЛЯЦИИ ОТРАБОТАВШИХ ГАЗОВ
расшифровка кода ошибки P0420	ЭФФЕКТИВНОСТЬ КАТАЛИТИЧЕСКОЙ СИСТЕМЫ НИЖЕ ПОРОГОВОЙ (БАНК 1)
расшифровка кода ошибки P0442	ОБНАРУЖЕНА УТЕЧКА ИЗ СИСТЕМЫ КОНТРОЛЯ ВЫБРОСОВ В РЕЗУЛЬТАТЕ ИСПАРЕНИЯ (МАЛАЯ ТЕЧЬ)
расшифровка кода ошибки P0447	СИСТЕМА ОГРАНИЧЕНИЯ ВЫБРОСОВ В РЕЗУЛЬТАТЕ ИСПАРЕНИЯ, ЦЕПЬ РЕГУЛИРОВАНИЯ ВЕНТИЛЯЦИИ РАЗОМКНУТА
расшифровка кода ошибки P0448	ЗАМЫКАНИЕ ЦЕПИ УПРАВЛЕНИЯ ВЕНТИЛЯЦИЕЙ СИСТЕМЫ КОНТРОЛЯ ВЫБРОСОВ В РЕЗУЛЬТАТЕ ИСПАРЕНИЯ
расшифровка кода ошибки P0451	ДИАПАЗОН / ХАРАКТЕРИСТИКИ ДАТЧИКОВ ДАВЛЕНИЯ СИСТЕМЫ ОГРАНИЧЕНИЯ ВЫБРОСОВ В РЕЗУЛЬТАТЕ ИСПАРЕНИЯ
расшифровка кода ошибки P0452	НИЗКИЙ ВХОДНОЙ СИГНАЛ ДАТЧИКА ДАВЛЕНИЯ СИСТЕМЫ ОГРАНИЧЕНИЯ ВЫБРОСОВ В РЕЗУЛЬТАТЕ ИСПАРЕНИЯ
расшифровка кода ошибки P0453	ВЫСОКИЙ ВХОД ДАТЧИКА ДАВЛЕНИЯ СИСТЕМЫ КОНТРОЛЯ ВЫБРОСОВ В РЕЗУЛЬТАТЕ ИСПАРЕНИЯ.
расшифровка кода ошибки P0456	ОБНАРУЖЕНА УТЕЧКА ИЗ СИСТЕМЫ ОГРАНИЧЕНИЯ ВЫБРОСОВ В РЕЗУЛЬТАТЕ ИСПАРЕНИЯ (ОЧЕНЬ МАЛЕНЬКАЯ ТЕЧЬ)
расшифровка кода ошибки P0457	ОБНАРУЖЕНА УТЕЧКА ИЗ СИСТЕМЫ ОГРАНИЧЕНИЯ ВЫБРОСОВ В РЕЗУЛЬТАТЕ ИСПАРЕНИЯ (КРЫШКА ТОПЛИВНОГО БАКА СНЯТА / ОТКЛ.)
расшифровка кода ошибки P0458	ОБНАРУЖЕНА УТЕЧКА ИЗ СИСТЕМЫ ОГРАНИЧЕНИЯ ВЫБРОСОВ В РЕЗУЛЬТАТЕ ИСПАРЕНИЯ (КРЫШКА ТОПЛИВНОГО БАКА СНЯТА / ОТКЛ.)
расшифровка кода ошибки P0459	КОНТУР РЕГУЛИРУЮЩЕГО КЛАПАНА ПРОДУВКИ СИСТЕМЫ ОГРАНИЧЕНИЯ ВЫБРОСОВ В РЕЗУЛЬТАТЕ ИСПАРЕНИЯ ВЫСОКИЙ
расшифровка кода ошибки P0461	ДИАПАЗОН/ХАРАКТЕРИСТИКИ ЦЕПИ ДАТЧИКА УРОВНЯ ТОПЛИВА
расшифровка кода ошибки P0462	НИЗКИЙ ВХОД ЦЕПИ ДАТЧИКА УРОВНЯ ТОПЛИВА
расшифровка кода ошибки P0463	ВЫСОКИЙ ВХОД ЦЕПИ ДАТЧИКА УРОВНЯ ТОПЛИВА
расшифровка кода ошибки P0464	ЦЕПЬ ДАТЧИКА УРОВНЯ ТОПЛИВА ПРЕРЫВИСТАЯ.
расшифровка кода ошибки P0483	ПРОВЕРКА РАЦИОНАЛЬНОСТИ РАБОТЫ ВЕНТИЛЯТОРА ОХЛАЖДЕНИЯ
расшифровка кода ошибки P0502	СХЕМА ДАТЧИКА СКОРОСТИ ТРАНСПОРТНОГО СРЕДСТВА НИЗКИЙ ВХОД.
расшифровка кода ошибки P0503	ДАТЧИК СКОРОСТИ ТРАНСПОРТНОГО СРЕДСТВА ПРЕРЫВИСТЫЙ / НЕУСТОЙЧИВЫЙ / ВЫСОКИЙ
расшифровка кода ошибки P0506	ОБОРОТЫ СИСТЕМЫ УПРАВЛЕНИЯ НА ХОЛОСТОМ ХОДУ НИЖЕ ОЖИДАЕМЫХ
расшифровка кода ошибки P0507	ОБОРОТЫ СИСТЕМЫ УПРАВЛЕНИЯ НА ХОЛОСТОМ ХОДУ НИЖЕ ОЖИДАЕМЫХ
расшифровка кода ошибки P0512	СХЕМА ЗАПРОСА ПУСКАТЕЛЯ
расшифровка кода ошибки P0519	ФУНКЦИОНИРОВАНИЕ СИСТЕМЫ ВОЗДУШНОГО КОНТУРА УПРАВЛЕНИЯ НА ХОЛОСТОМ ХОДУ
расшифровка кода ошибки P0565	КРУИЗ-КОНТРОЛЬ ПО СИГНАЛУ
расшифровка кода ошибки P0604	ОШИБКА ОПЕРАТИВНОГО ЗАПОМИНАЮЩЕГО УСТРОЙСТВА (ОЗУ) МОДУЛЯ ВНУТРЕННЕГО УПРАВЛЕНИЯ.
расшифровка кода ошибки P0691	НИЗКИЙ УРОВЕНЬ В КОНТУРЕ УПРАВЛЕНИЯ ВЕНТИЛЯТОРА ОХЛАЖДЕНИЯ 1
расшифровка кода ошибки P0692	ВЫСОКИЙ УРОВЕНЬ В КОНТУРЕ УПРАВЛЕНИЯ ВЕНТИЛЯТОРА ОХЛАЖДЕНИЯ 1
расшифровка кода ошибки P0703	СХЕМА " В " ГИДРОТРАНСФОРМАТОРА / ТОРМОЗНОГО ПЕРЕКЛЮЧАТЕЛЯ
расшифровка кода ошибки P0731	ЗУБЧАТОЕ КОЛЕСО 1 НЕПРАВИЛЬНОЕ ПЕРЕДАТОЧНОЕ ЧИСЛО
расшифровка кода ошибки P0732	ЗУБЧАТОЕ КОЛЕСО 2 НЕПРАВИЛЬНОЕ ПЕРЕДАТОЧНОЕ ЧИСЛО
расшифровка кода ошибки P0733	НЕПРАВИЛЬНОЕ ПЕРЕДАТОЧНОЕ ЧИСЛО РЕДУКТОРА 3
расшифровка кода ошибки P0734	ЗУБЧАТОЕ КОЛЕСО 4 НЕПРАВИЛЬНОЕ ПЕРЕДАТОЧНОЕ ЧИСЛО
расшифровка кода ошибки P0741	ХАРАКТЕРИСТИКИ СХЕМЫ СЦЕПЛЕНИЯ ГИДРОТРАНСФОРМАТОРА ИЛИ ЗАСТРЕВАНИЕ
расшифровка кода ошибки P0851	НЕЙТРАЛЬНЫЙ ПЕРЕКЛЮЧАТЕЛЬ ВХОДНОЙ ЦЕПИ НИЗКИЙ (НА МОДЕЛИ)
расшифровка кода ошибки P0851	ВХОДНОЙ КОНТУР ПЕРЕКЛЮЧАТЕЛЯ НЕЙТРАЛИ НИЗКИЙ (МОДЕЛЬ Мт)
расшифровка кода ошибки P0852	ВЫСОКИЙ УРОВЕНЬ ВХОДНОЙ ЦЕПИ НЕЙТРАЛЬНОГО ПЕРЕКЛЮЧАТЕЛЯ (МОДЕЛЬ Mt)
расшифровка кода ошибки P0852	ВЫСОКИЙ УРОВЕНЬ ВХОДНОЙ ЦЕПИ НЕЙТРАЛЬНОГО ПЕРЕКЛЮЧАТЕЛЯ (МОДЕЛЬ Mt)
расшифровка кода ошибки P0864	ДИАПАЗОН / ПРОИЗВОДИТЕЛЬНОСТЬ СХЕМЫ СВЯЗИ блок управления трансмиссией (TCM) (блок управления трансмиссией)
расшифровка кода ошибки P0865	НИЗКИЙ УРОВЕНЬ В ЦЕПИ СВЯЗИ блок управления трансмиссией (TCM) (блок управления трансмиссией)
расшифровка кода ошибки P0866	ВЫСОКИЙ УРОВЕНЬ В ЦЕПИ СВЯЗИ блок управления трансмиссией (TCM) (блок управления трансмиссией)
расшифровка кода ошибки P1110	НЕИСПРАВНОСТЬ ЦЕПИ ДАТЧИКА АТМОСФЕРНОГО ДАВЛЕНИЯ (НИЗКИЙ ВХОД)
расшифровка кода ошибки P1111	НЕИСПРАВНОСТЬ ЦЕПИ ДАТЧИКА АТМОСФЕРНОГО ДАВЛЕНИЯ (ВЫСОКИЙ ВХОД)
расшифровка кода ошибки P1134	Неполадка микрокомпьютера датчика A / F
расшифровка кода ошибки P1137	02 ЦЕПЬ ДАТЧИКА (БЛОК 1, ДАТЧИК 1)
расшифровка кода ошибки P1400	НИЗКИЙ УРОВЕНЬ В ЦЕПИ ЭЛЕКТРОМАГНИТНОГО КЛАПАНА РЕГУЛИРОВАНИЯ ДАВЛЕНИЯ ТОПЛИВНОГО БАКА
расшифровка кода ошибки P1420	ВЫСОКИЙ УРОВЕНЬ В ЦЕПИ ЭЛЕКТРОМАГНИТНОГО КЛАПАНА РЕГУЛИРОВАНИЯ ДАВЛЕНИЯ ТОПЛИВНОГО БАКА
расшифровка кода ошибки P1443	НЕИСПРАВНОСТЬ СОЛЕНОИДНОГО КЛАПАНА УПРАВЛЕНИЯ ВЕНТИЛЯЦИОННЫМ ОТВЕРСТИЕМ
расшифровка кода ошибки P1446	ЦЕПЬ РЕГУЛИРУЮЩЕГО КЛАПАНА ДАТЧИКА ТОПЛИВНОГО БАКА МАЛА
расшифровка кода ошибки P1447	ЦЕПЬ РЕГУЛИРУЮЩЕГО КЛАПАНА ДАТЧИКА ТОПЛИВНОГО БАКА ВЫСОКАЯ
расшифровка кода ошибки P1448	ДИАПАЗОН / ХАРАКТЕРИСТИКИ РЕГУЛИРУЮЩЕГО КЛАПАНА ДАТЧИКА ТОПЛИВНОГО БАКА
расшифровка кода ошибки P1492	СИГНАЛ ЭЛЕКТРОМАГНИТНОГО КЛАПАНА рециркуляция отработавших газов № 1 НЕИСПРАВНОСТЬ ЦЕПИ (НИЗКИЙ ВХОД)
расшифровка кода ошибки P1493	СИГНАЛ ЭЛЕКТРОМАГНИТНОГО КЛАПАНА рециркуляция отработавших газов # 1 НЕИСПРАВНОСТЬ ЦЕПИ (ВЫСОКИЙ ВХОД)
расшифровка кода ошибки P1494	СИГНАЛ ЭЛЕКТРОМАГНИТНОГО КЛАПАНА рециркуляция отработавших газов # 2 НЕИСПРАВНОСТЬ ЦЕПИ (НИЗКИЙ ВХОД)
расшифровка кода ошибки P1495	СИГНАЛ ЭЛЕКТРОМАГНИТНОГО КЛАПАНА рециркуляция отработавших газов № 2 НЕИСПРАВНОСТЬ ЦЕПИ (ВЫСОКИЙ ВХОД)
расшифровка кода ошибки P1496	СИГНАЛ ЭЛЕКТРОМАГНИТНОГО КЛАПАНА рециркуляция отработавших газов № 3 НЕИСПРАВНОСТЬ ЦЕПИ (НИЗКИЙ ВХОД)
расшифровка кода ошибки P1497	СИГНАЛ ЭЛЕКТРОМАГНИТНОГО КЛАПАНА рециркуляция отработавших газов № 3 НЕИСПРАВНОСТЬ ЦЕПИ (ВЫСОКИЙ ВХОД)
расшифровка кода ошибки P1498	СИГНАЛ ЭЛЕКТРОМАГНИТНОГО КЛАПАНА рециркуляция отработавших газов # 4 НЕИСПРАВНОСТЬ ЦЕПИ (НИЗКИЙ ВХОД)
расшифровка кода ошибки P1499	СИГНАЛ ЭЛЕКТРОМАГНИТНОГО КЛАПАНА рециркуляция отработавших газов # 4 НЕИСПРАВНОСТЬ ЦЕПИ (ВЫСОКИЙ ВХОД)
расшифровка кода ошибки P1510	Регулятор оборотов холостого хода СИГНАЛ СОЛЕНОИДНОГО КЛАПАНА # 1 НЕИСПРАВНОСТЬ ЦЕПИ (НИЗКИЙ ВХОД)
расшифровка кода ошибки P1511	Регулятор оборотов холостого хода соленоидный клапан сигнал # 1 неисправность цепи (высокий вход)
расшифровка кода ошибки P1512	Регулятор оборотов холостого хода СИГНАЛ СОЛЕНОИДНОГО КЛАПАНА # 2 НЕИСПРАВНОСТЬ ЦЕПИ (НИЗКИЙ ВХОД)
расшифровка кода ошибки P1513	Регулятор оборотов холостого хода соленоидный клапан Сигнал № 2 Неисправность цепи (высокий вход)
расшифровка кода ошибки P1514	Регулятор оборотов холостого хода соленоидный клапан Сигнал № 3 Неисправность цепи (низкий вход)
расшифровка кода ошибки P1515	Регулятор оборотов холостого хода соленоидный клапан Сигнал № 3 Неисправность цепи (высокий вход)
расшифровка кода ошибки P1516	Регулятор оборотов холостого хода соленоидный клапан Сигнал # 4 Неисправность цепи (низкий вход)
расшифровка кода ошибки P1517	Регулятор оборотов холостого хода ЭЛЕКТРОМАГНИТНЫЙ КЛАПАН СИГНАЛ # 4 НЕИСПРАВНОСТЬ ЦЕПИ (ВЫСОКИЙ ВХОД)
расшифровка кода ошибки P1518	ВХОД НИЗКОГО УРОВНЯ ЦЕПИ ВЫКЛЮЧАТЕЛЯ СТАРТЕРА
расшифровка кода ошибки P1560	НЕИСПРАВНОСТЬ ЦЕПИ РЕЗЕРВНОГО НАПРЯЖЕНИЯ
расшифровка кода ошибки P1698	НЕИСПРАВНОСТЬ ЦЕПИ СИГНАЛА ОТСЕЧКИ УПРАВЛЕНИЯ КРУТЯЩИМ МОМЕНТОМ ДВИГАТЕЛЯ (НИЗКИЙ ВХОД)
расшифровка кода ошибки P1699	НЕИСПРАВНОСТЬ ЦЕПИ СИГНАЛА ОТСЕЧКИ РЕГУЛИРОВАНИЯ КРУТЯЩЕГО МОМЕНТА ДВИГАТЕЛЯ (ВЫСОКИЙ ВХОД)
расшифровка кода ошибки P1711	НЕИСПРАВНОСТЬ ЦЕПИ УПРАВЛЕНИЯ КРУТЯЩИМ МОМЕНТОМ ДВИГАТЕЛЯ № 1
расшифровка кода ошибки P1712	СИГНАЛ УПРАВЛЕНИЯ КРУТЯЩИМ МОМЕНТОМ ДВИГАТЕЛЯ № 2 НЕИСПРАВНОСТЬ ЦЕПИ
расшифровка кода ошибки P2096	СИСТЕМА ПОДСТРОЙКИ ТОПЛИВА ПОСЛЕ КАТАЛИЗАТОРА СЛИШКОМ БЕДНАЯ БАНКА 1
расшифровка кода ошибки P2097	СИСТЕМА ПОДСТРОЙКИ ТОПЛИВА ПОСЛЕ КАТАЛИЗАТОРА СЛИШКОМ БОГАТАЯ БАНКА 1

ПЕРЕЧЕНЬ ДИАГНОСТИЧЕСКИХ КОДОВ НЕИСПРАВНОСТЕЙ (расшифровка кода ошибки)

Условия обнаружения кода неисправности

УСЛОВИЕ ОБНАРУЖЕНИЯ расшифровка кода ошибки: Два последовательных ездовых цикла с неисправностью ВНИМАНИЕ: После ремонта или замены неисправных деталей проведите режим очистки памяти. Обратитесь к разделу " Режим очистки памяти " и режиму проверки. См. " РЕЖИМ ОСМОТРА ". (ref-208365-S09915749072005120700000)(ref-208365-S08948594472005120700000)

Схема №47

Схема №48

Рис. 48: ДИАГНОСТИЧЕСКАЯ ПРОЦЕДУРА. Hyundai Creta II

УСЛОВИЕ ОБНАРУЖЕНИЯ расшифровка кода ошибки: Два последовательных ездовых цикла с неисправностью ВНИМАНИЕ: После ремонта или замены неисправных деталей проведите режим очистки памяти. Обратитесь к разделу " Режим очистки памяти " и режиму проверки. См. " РЕЖИМ ОСМОТРА ". (ref-208365-S09915749072005120700000)(ref-208365-S08948594472005120700000)

Схема №49

Схема №50

Рис. 50: ДИАГНОСТИЧЕСКАЯ ПРОЦЕДУРА. Hyundai Creta II

Схема №51

Схема №52

УСЛОВИЕ ОБНАРУЖЕНИЯ расшифровка кода ошибки: Два последовательных ездовых цикла с неисправностью ВНИМАНИЕ: После ремонта или замены неисправных деталей проведите режим очистки памяти. Обратитесь к разделу " Режим очистки памяти " и режиму проверки. См. " РЕЖИМ ОСМОТРА ". (ref-208365-S09915749072005120700000)(ref-208365-S08948594472005120700000)

Схема №53

Схема №54

Рис. 54: ДИАГНОСТИЧЕСКАЯ ПРОЦЕДУРА. Hyundai Creta II

УСЛОВИЕ ОБНАРУЖЕНИЯ расшифровка кода ошибки: Два последовательных ездовых цикла с неисправностью ВНИМАНИЕ: После ремонта или замены неисправных деталей проведите режим очистки памяти. Обратитесь к разделу " Режим очистки памяти " и режиму проверки. См. " РЕЖИМ ОСМОТРА ". (ref-208365-S09915749072005120700000)(ref-208365-S08948594472005120700000)

Схема №55

Схема №56

Рис. 56: ДИАГНОСТИЧЕСКАЯ ПРОЦЕДУРА. Hyundai Creta II

Схема №57

УСЛОВИЕ ОБНАРУЖЕНИЯ расшифровка кода ошибки: Два последовательных ездовых цикла с неисправностью

Внимание	После ремонта или замены неисправных частей проведите режим очистки памяти (сброс Memory Mode). Обратитесь к разделу " РЕЖИМ ОЧИСТКИ ПАМЯТИ " и режиму проверки (проверка MODE). (ref-208365-S09915749072005120700000)(ref-208365-S08948594472005120700000)

Схема №58

Схема №59

Рис. 59: ДИАГНОСТИЧЕСКАЯ ПРОЦЕДУРА. Hyundai Creta II

Схема №60

УСЛОВИЕ ОБНАРУЖЕНИЯ расшифровка кода ошибки: Два последовательных ездовых цикла с неисправностью

Симптом неисправности

Ошибочный холостой ход
Окончание ларьков.

Внимание	После ремонта или замены неисправных частей проведите режим очистки памяти (сброс Memory Mode). Обратитесь к разделу " РЕЖИМ ОЧИСТКИ ПАМЯТИ " и режиму проверки (проверка MODE). (ref-208365-S09915749072005120700000)(ref-208365-S08948594472005120700000)

Схема №61

Схема №62

Рис. 62: ДИАГНОСТИЧЕСКАЯ ПРОЦЕДУРА. Hyundai Creta II

УСЛОВИЕ ОБНАРУЖЕНИЯ расшифровка кода ошибки: Два последовательных ездовых цикла с неисправностью

Ошибочный холостой ход
Двигатель глохнет.

Внимание	После ремонта или замены неисправных частей проведите режим очистки памяти (сброс Memory Mode). Обратитесь к разделу " РЕЖИМ ОЧИСТКИ ПАМЯТИ " и режиму проверки (проверка MODE). (ref-208365-S09915749072005120700000)(ref-208365-S08948594472005120700000)

Схема №63

Схема №64

Рис. 64: ДИАГНОСТИЧЕСКАЯ ПРОЦЕДУРА. Hyundai Creta II

УСЛОВИЕ ОБНАРУЖЕНИЯ расшифровка кода ошибки: Два последовательных ездовых цикла с неисправностью

Ошибочный холостой ход
Двигатель глохнет.

Внимание	После ремонта или замены неисправных частей проведите режим очистки памяти (сброс Memory Mode). Обратитесь к разделу " РЕЖИМ ОЧИСТКИ ПАМЯТИ " и режиму проверки (проверка MODE). (ref-208365-S09915749072005120700000)(ref-208365-S08948594472005120700000)

Схема №65

Схема №66

Рис. 66: ДИАГНОСТИЧЕСКАЯ ПРОЦЕДУРА. Hyundai Creta II

УСЛОВИЕ ОБНАРУЖЕНИЯ расшифровка кода ошибки: Два последовательных ездовых цикла с неисправностью

Внимание	После ремонта или замены неисправных частей проведите режим очистки памяти (сброс Memory Mode). Обратитесь к разделу " РЕЖИМ ОЧИСТКИ ПАМЯТИ " и режиму проверки (проверка MODE). (ref-208365-S09915749072005120700000)(ref-208365-S08948594472005120700000)

Схема №67

Схема №68

Рис. 68: ДИАГНОСТИЧЕСКАЯ ПРОЦЕДУРА. Hyundai Creta II

УСЛОВИЕ ОБНАРУЖЕНИЯ расшифровка кода ошибки: Обнаруживается одновременно при возникновении неисправности.

Внимание	После ремонта или замены неисправных частей проведите режим очистки памяти (сброс Memory Mode). Обратитесь к разделу " РЕЖИМ ОЧИСТКИ ПАМЯТИ " и режиму проверки (проверка MODE). (ref-208365-S09915749072005120700000)(ref-208365-S08948594472005120700000)

Схема №69

Схема №70

Рис. 70: ДИАГНОСТИЧЕСКАЯ ПРОЦЕДУРА. Hyundai Creta II

Схема №71

УСЛОВИЕ ОБНАРУЖЕНИЯ расшифровка кода ошибки: Обнаруживается одновременно при возникновении неисправности.

Внимание	После ремонта или замены неисправных частей проведите режим очистки памяти (сброс Memory Mode). Обратитесь к разделу " РЕЖИМ ОЧИСТКИ ПАМЯТИ " и режиму проверки (проверка MODE). (ref-208365-S09915749072005120700000)(ref-208365-S08948594472005120700000)

Схема №72

Схема №73

Рис. 73: ДИАГНОСТИЧЕСКАЯ ПРОЦЕДУРА. Hyundai Creta II

Схема №74

УСЛОВИЕ ОБНАРУЖЕНИЯ расшифровка кода ошибки: Два последовательных ездовых цикла с неисправностью

Ошибочный холостой ход
Двигатель глохнет.

Внимание	После ремонта или замены неисправных частей проведите режим очистки памяти (сброс Memory Mode). Обратитесь к разделу " РЕЖИМ ОЧИСТКИ ПАМЯТИ " и режиму проверки (проверка MODE). (ref-208365-S09915749072005120700000)(ref-208365-S08948594472005120700000)

Схема №75

Схема №76

Рис. 76: ДИАГНОСТИЧЕСКАЯ ПРОЦЕДУРА. Hyundai Creta II

УСЛОВИЕ ОБНАРУЖЕНИЯ расшифровка кода ошибки: Обнаруживается одновременно при возникновении неисправности.

Ошибочный холостой ход
Плохие ходовые качества

Внимание	После ремонта или замены неисправных частей проведите режим очистки памяти (сброс Memory Mode). Обратитесь к разделу " РЕЖИМ ОЧИСТКИ ПАМЯТИ " и режиму проверки (проверка MODE). (ref-208365-S09915749072005120700000)(ref-208365-S08948594472005120700000)

Схема №77

Схема №78

Рис. 78: ДИАГНОСТИЧЕСКАЯ ПРОЦЕДУРА. Hyundai Creta II

УСЛОВИЕ ОБНАРУЖЕНИЯ расшифровка кода ошибки: Обнаруживается одновременно при возникновении неисправности.

Ошибочный холостой ход
Плохие ходовые качества

Внимание	После ремонта или замены неисправных частей проведите режим очистки памяти (сброс Memory Mode). Обратитесь к разделу " РЕЖИМ ОЧИСТКИ ПАМЯТИ " и режиму проверки (проверка MODE). (ref-208365-S09915749072005120700000)(ref-208365-S08948594472005120700000)

Схема №79

Схема №80

Рис. 80: ДИАГНОСТИЧЕСКАЯ ПРОЦЕДУРА. Hyundai Creta II

Схема №81

УСЛОВИЕ ОБНАРУЖЕНИЯ расшифровка кода ошибки: Обнаруживается одновременно при возникновении неисправности.

Трудно начать
Ошибочный холостой ход
Плохие ходовые качества

Внимание	После ремонта или замены неисправных частей проведите режим очистки памяти (сброс Memory Mode). Обратитесь к разделу " РЕЖИМ ОЧИСТКИ ПАМЯТИ " и режиму проверки (проверка MODE). (ref-208365-S09915749072005120700000)(ref-208365-S08948594472005120700000)

Схема №82

Схема №83

Рис. 83: ДИАГНОСТИЧЕСКАЯ ПРОЦЕДУРА. Hyundai Creta II

УСЛОВИЕ ОБНАРУЖЕНИЯ расшифровка кода ошибки: Обнаруживается одновременно при возникновении неисправности.

Трудно начать
Ошибочный холостой ход
Плохие ходовые качества

Внимание	После ремонта или замены неисправных частей проведите режим очистки памяти (сброс Memory Mode). Обратитесь к разделу " РЕЖИМ ОЧИСТКИ ПАМЯТИ " и режиму проверки (проверка MODE). (ref-208365-S09915749072005120700000)(ref-208365-S08948594472005120700000)

Схема №84

Схема №85

Рис. 85: ДИАГНОСТИЧЕСКАЯ ПРОЦЕДУРА. Hyundai Creta II

Схема №86

УСЛОВИЕ ОБНАРУЖЕНИЯ расшифровка кода ошибки: Обнаруживается одновременно при возникновении неисправности.

Ошибочный холостой ход
Двигатель глохнет.
Плохие ходовые качества

Внимание	После ремонта или замены неисправных частей проведите режим очистки памяти (сброс Memory Mode). Обратитесь к разделу " РЕЖИМ ОЧИСТКИ ПАМЯТИ " и режиму проверки (проверка MODE). (ref-208365-S09915749072005120700000)(ref-208365-S08948594472005120700000)

Схема №87

Схема №88

Рис. 88: ДИАГНОСТИЧЕСКАЯ ПРОЦЕДУРА. Hyundai Creta II

УСЛОВИЕ ОБНАРУЖЕНИЯ расшифровка кода ошибки: Обнаруживается одновременно при возникновении неисправности.

Ошибочный холостой ход
Двигатель глохнет.
Плохие ходовые качества

Внимание	После ремонта или замены неисправных частей проведите режим очистки памяти (сброс Memory Mode). Обратитесь к разделу " РЕЖИМ ОЧИСТКИ ПАМЯТИ " и режиму проверки (проверка MODE). (ref-208365-S09915749072005120700000)(ref-208365-S08948594472005120700000)

Схема №89

Схема №90

Рис. 90: ДИАГНОСТИЧЕСКАЯ ПРОЦЕДУРА. Hyundai Creta II

Схема №91

УСЛОВИЕ ОБНАРУЖЕНИЯ расшифровка кода ошибки: Обнаруживается одновременно при возникновении неисправности.

Ошибочный холостой ход
Двигатель глохнет.
Плохие ходовые качества

Внимание	После ремонта или замены неисправных частей проведите режим очистки памяти (сброс Memory Mode). Обратитесь к разделу " РЕЖИМ ОЧИСТКИ ПАМЯТИ " и режиму проверки (проверка MODE). (ref-208365-S09915749072005120700000)(ref-208365-S08948594472005120700000)

Схема №92

Схема №93

Рис. 93: ДИАГНОСТИЧЕСКАЯ ПРОЦЕДУРА. Hyundai Creta II

УСЛОВИЕ ОБНАРУЖЕНИЯ расшифровка кода ошибки: Два последовательных ездовых цикла с неисправностью

Двигатель не вернется на холостой ход.

Внимание	После ремонта или замены неисправных частей проведите режим очистки памяти (сброс Memory Mode). Обратитесь к разделу " РЕЖИМ ОЧИСТКИ ПАМЯТИ " и режиму проверки (проверка MODE). (ref-208365-S09915749072005120700000)(ref-208365-S08948594472005120700000)

Схема №94

Схема №95

Рис. 95: ДИАГНОСТИЧЕСКАЯ ПРОЦЕДУРА. Hyundai Creta II

УСЛОВИЕ ОБНАРУЖЕНИЯ расшифровка кода ошибки: Два последовательных ездовых цикла с неисправностью

Абс
Термостат остается открытым.

Внимание	После ремонта или замены неисправных частей проведите режим очистки памяти (сброс Memory Mode). Обратитесь к разделу " РЕЖИМ ОЧИСТКИ ПАМЯТИ " и режиму проверки (проверка MODE). (ref-208365-S09915749072005120700000)(ref-208365-S08948594472005120700000)

Схема №96

Рис. 96: ДИАГНОСТИЧЕСКАЯ ПРОЦЕДУРА. Hyundai Creta II

УСЛОВИЕ ОБНАРУЖЕНИЯ расшифровка кода ошибки: Два последовательных ездовых цикла с неисправностью

Внимание	После ремонта или замены неисправных частей проведите режим очистки памяти (сброс Memory Mode). Обратитесь к разделу " РЕЖИМ ОЧИСТКИ ПАМЯТИ " и режиму проверки (проверка MODE). (ref-208365-S09915749072005120700000)(ref-208365-S08948594472005120700000)

Схема №97

Рис. 97: ДИАГНОСТИЧЕСКАЯ ПРОЦЕДУРА. Hyundai Creta II

УСЛОВИЕ ОБНАРУЖЕНИЯ расшифровка кода ошибки: Два последовательных ездовых цикла с неисправностью

Внимание	После ремонта или замены неисправных частей проведите режим очистки памяти (сброс Memory Mode). Обратитесь к разделу " РЕЖИМ ОЧИСТКИ ПАМЯТИ " и режиму проверки (проверка MODE). (ref-208365-S09915749072005120700000)(ref-208365-S08948594472005120700000)

Схема №98

Схема №99

Рис. 99: ДИАГНОСТИЧЕСКАЯ ПРОЦЕДУРА. Hyundai Creta II

Схема №100

УСЛОВИЕ ОБНАРУЖЕНИЯ расшифровка кода ошибки: Обнаруживается одновременно при возникновении неисправности.

Внимание	После ремонта или замены неисправных частей проведите режим очистки памяти (сброс Memory Mode). Обратитесь к разделу " РЕЖИМ ОЧИСТКИ ПАМЯТИ " и режиму проверки (проверка MODE). (ref-208365-S09915749072005120700000)(ref-208365-S08948594472005120700000)

Схема №101

Рис. 101: электросхема. Hyundai Creta II

Схема №102

Рис. 102: ДИАГНОСТИЧЕСКАЯ ПРОЦЕДУРА. Hyundai Creta II

УСЛОВИЕ ОБНАРУЖЕНИЯ расшифровка кода ошибки: Два последовательных ездовых цикла с неисправностью

Внимание	После ремонта или замены неисправных частей проведите режим очистки памяти (сброс Memory Mode). Обратитесь к разделу " РЕЖИМ ОЧИСТКИ ПАМЯТИ " и режиму проверки (проверка MODE). (ref-208365-S09915749072005120700000)(ref-208365-S08948594472005120700000)

Схема №103

Рис. 103: электросхема. Hyundai Creta II

Схема №104

Рис. 104: ДИАГНОСТИЧЕСКАЯ ПРОЦЕДУРА. Hyundai Creta II

УСЛОВИЕ ОБНАРУЖЕНИЯ расшифровка кода ошибки: Два последовательных ездовых цикла с неисправностью

Внимание	После ремонта или замены неисправных частей проведите режим очистки памяти (сброс Memory Mode). Обратитесь к разделу " РЕЖИМ ОЧИСТКИ ПАМЯТИ " и режиму проверки (проверка MODE). (ref-208365-S09915749072005120700000)(ref-208365-S08948594472005120700000)

Схема №105

Рис. 105: электросхема. Hyundai Creta II

Схема №106

Рис. 106: ДИАГНОСТИЧЕСКАЯ ПРОЦЕДУРА. Hyundai Creta II

УСЛОВИЕ ОБНАРУЖЕНИЯ расшифровка кода ошибки: Обнаруживается одновременно при возникновении неисправности.

Внимание	После ремонта или замены неисправных частей проведите режим очистки памяти (сброс Memory Mode). Обратитесь к разделу " РЕЖИМ ОЧИСТКИ ПАМЯТИ " и режиму проверки (проверка MODE). (ref-208365-S09915749072005120700000)(ref-208365-S08948594472005120700000)

Схема №107

Рис. 107: электросхема. Hyundai Creta II

Схема №108

Рис. 108: ДИАГНОСТИЧЕСКАЯ ПРОЦЕДУРА. Hyundai Creta II

УСЛОВИЕ ОБНАРУЖЕНИЯ расшифровка кода ошибки: Два последовательных ездовых цикла с неисправностью

Внимание	После ремонта или замены неисправных деталей проведите режим сброс Memory Mode. Обратитесь к разделу " РЕЖИМ ОЧИСТКИ ПАМЯТИ " и Осмотр. (ref-208365-S09915749072005120700000)

Схема №109

Рис. 109: электросхема. Hyundai Creta II

Схема №110

Рис. 110: ДИАГНОСТИЧЕСКАЯ ПРОЦЕДУРА. Hyundai Creta II

УСЛОВИЕ ОБНАРУЖЕНИЯ расшифровка кода ошибки: Два последовательных ездовых цикла с неисправностью

Внимание	После ремонта или замены неисправных деталей проведите режим очистки памяти (сброс Memory Mode). Обратитесь к разделу " РЕЖИМ ОЧИСТКИ ПАМЯТИ " и режиму осмотра (проверка MODE). (ref-208365-S09915749072005120700000)(ref-208365-S08948594472005120700000)

Схема №111

Рис. 111: электросхема. Hyundai Creta II

Схема №112

Рис. 112: ДИАГНОСТИЧЕСКАЯ ПРОЦЕДУРА. Hyundai Creta II

Схема №113

УСЛОВИЕ ОБНАРУЖЕНИЯ расшифровка кода ошибки: Два последовательных ездовых цикла с неисправностью

Внимание	После ремонта или замены неисправных частей проведите режим очистки памяти (сброс Memory Mode). Обратитесь к разделу " РЕЖИМ ОЧИСТКИ ПАМЯТИ " и режиму проверки (проверка MODE). (ref-208365-S09915749072005120700000)(ref-208365-S08948594472005120700000)

Схема №114

Рис. 114: электросхема. Hyundai Creta II

Схема №115

Рис. 115: ДИАГНОСТИЧЕСКАЯ ПРОЦЕДУРА. Hyundai Creta II

Процедура диагностики

ПримечаниеДля получения более подробной информации о процедуре диагностики см. " расшифровка кода ошибки P0171: система TOO LEAN (ряд 1) ", Диагностическая процедура с расшифровка кода ошибки. (ref-208366-S27213661252005120700000)

УСЛОВИЕ ОБНАРУЖЕНИЯ расшифровка кода ошибки: Два последовательных ездовых цикла с неисправностью

Ошибочный холостой ход
Двигатель глохнет.
Плохие ходовые качества

Внимание	После ремонта или замены неисправных частей проведите режим очистки памяти (сброс Memory Mode). Обратитесь к разделу " РЕЖИМ ОЧИСТКИ ПАМЯТИ " и режиму проверки (проверка MODE). (ref-208365-S09915749072005120700000)(ref-208365-S08948594472005120700000)

Схема №116

Рис. 116: ДИАГНОСТИЧЕСКАЯ ПРОЦЕДУРА. Hyundai Creta II

Схема №117

Схема №118

УСЛОВИЕ ОБНАРУЖЕНИЯ расшифровка кода ошибки: Два последовательных ездовых цикла с неисправностью

Внимание	После ремонта или замены неисправных частей проведите режим очистки памяти (сброс Memory Mode). Обратитесь к разделу " РЕЖИМ ОЧИСТКИ ПАМЯТИ " и режиму проверки (проверка MODE). (ref-208365-S09915749072005120700000)(ref-208365-S08948594472005120700000)

Схема №119

Рис. 119: электросхема. Hyundai Creta II

Схема №120

Рис. 120: ДИАГНОСТИЧЕСКАЯ ПРОЦЕДУРА. Hyundai Creta II

УСЛОВИЕ ОБНАРУЖЕНИЯ расшифровка кода ошибки: Обнаруживается одновременно при возникновении неисправности.

Внимание	После ремонта или замены неисправных частей проведите режим очистки памяти (сброс Memory Mode). Обратитесь к разделу " РЕЖИМ ОЧИСТКИ ПАМЯТИ " и режиму проверки (проверка MODE). (ref-208365-S09915749072005120700000)(ref-208365-S08948594472005120700000)

Схема №121

Рис. 121: электросхема. Hyundai Creta II

Схема №122

Рис. 122: ДИАГНОСТИЧЕСКАЯ ПРОЦЕДУРА. Hyundai Creta II

УСЛОВИЕ ОБНАРУЖЕНИЯ расшифровка кода ошибки: Обнаруживается одновременно при возникновении неисправности.

Внимание	После ремонта или замены неисправных частей проведите режим очистки памяти (сброс Memory Mode). Обратитесь к разделу " РЕЖИМ ОЧИСТКИ ПАМЯТИ " и режиму проверки (проверка MODE). (ref-208365-S09915749072005120700000)(ref-208365-S08948594472005120700000)

Схема №123

Рис. 123: электросхема. Hyundai Creta II

Схема №124

Рис. 124: ДИАГНОСТИЧЕСКАЯ ПРОЦЕДУРА. Hyundai Creta II

Схема №125

ПримечаниеДля получения информации о процедуре диагностики см. " расшифровка кода ошибки P0304: цилиндр 4 MISFIRE обнаружено ", Диагностическая процедура с кодом неисправности при диагностике (DTS). (ref-208365-S01064929312005120700000)

УСЛОВИЕ ОБНАРУЖЕНИЯ расшифровка кода ошибки: Два последовательных ездовых цикла с неисправностью Обнаруживается одновременно при возникновении неисправности. (Когда происходит пропуск зажигания, который может повредить катализатор.)

Двигатель глохнет.
Ошибочный холостой ход
Грубое вождение

Внимание	После ремонта или замены неисправных частей проведите режим очистки памяти (сброс Memory Mode). Обратитесь к разделу " РЕЖИМ ОЧИСТКИ ПАМЯТИ " и режиму проверки (проверка MODE). (ref-208365-S09915749072005120700000)(ref-208365-S08948594472005120700000)

Схема №126

Рис. 126: электросхема. Hyundai Creta II

Схема №127

Рис. 127: ДИАГНОСТИЧЕСКАЯ ПРОЦЕДУРА. Hyundai Creta II

Схема №128

Схема №129

Схема №130

Схема №131

Схема №132

УСЛОВИЕ ОБНАРУЖЕНИЯ расшифровка кода ошибки: Обнаруживается одновременно при возникновении неисправности.

Плохие ходовые качества
Происходит стук.

Внимание	После ремонта или замены неисправных частей проведите режим очистки памяти (сброс Memory Mode). Обратитесь к разделу " РЕЖИМ ОЧИСТКИ ПАМЯТИ " и режиму проверки (проверка MODE). (ref-208365-S09915749072005120700000)(ref-208365-S08948594472005120700000)

Схема №133

Рис. 133: электросхема. Hyundai Creta II

Схема №134

Рис. 134: ДИАГНОСТИЧЕСКАЯ ПРОЦЕДУРА. Hyundai Creta II

УСЛОВИЕ ОБНАРУЖЕНИЯ расшифровка кода ошибки: Обнаруживается одновременно при возникновении неисправности.

Плохие ходовые качества
Происходит стук.

Внимание	После ремонта или замены неисправных частей проведите режим очистки памяти (сброс Memory Mode). Обратитесь к разделу " РЕЖИМ ОЧИСТКИ ПАМЯТИ " и режиму проверки (проверка MODE). (ref-208365-S09915749072005120700000)(ref-208365-S08948594472005120700000)

Схема №135

Рис. 135: электросхема. Hyundai Creta II

Схема №136

Рис. 136: ДИАГНОСТИЧЕСКАЯ ПРОЦЕДУРА. Hyundai Creta II

УСЛОВИЕ ОБНАРУЖЕНИЯ расшифровка кода ошибки: Обнаруживается одновременно при возникновении неисправности.

Двигатель глохнет.
Двигатель не запускается.

Внимание	После ремонта или замены неисправных частей проведите режим очистки памяти (сброс Memory Mode). Обратитесь к разделу " РЕЖИМ ОЧИСТКИ ПАМЯТИ " и режиму проверки (проверка MODE). (ref-208365-S09915749072005120700000)(ref-208365-S08948594472005120700000)

Схема №137

Рис. 137: электросхема. Hyundai Creta II

Схема №138

Рис. 138: ДИАГНОСТИЧЕСКАЯ ПРОЦЕДУРА. Hyundai Creta II

УСЛОВИЕ ОБНАРУЖЕНИЯ расшифровка кода ошибки: Обнаруживается одновременно при возникновении неисправности.

Двигатель глохнет.
Двигатель не запускается.

Внимание	После ремонта или замены неисправных частей проведите режим очистки памяти (сброс Memory Mode). Обратитесь к разделу " РЕЖИМ ОЧИСТКИ ПАМЯТИ " и режиму проверки (проверка MODE). (ref-208365-S09915749072005120700000)(ref-208365-S08948594472005120700000)

Схема №139

Рис. 139: электросхема. Hyundai Creta II

Схема №140

Рис. 140: ДИАГНОСТИЧЕСКАЯ ПРОЦЕДУРА. Hyundai Creta II

УСЛОВИЕ ОБНАРУЖЕНИЯ расшифровка кода ошибки: Обнаруживается одновременно при возникновении неисправности.

Двигатель глохнет.
Двигатель не запускается.

Внимание	После ремонта или замены неисправных частей проведите режим очистки памяти (сброс Memory Mode). Обратитесь к разделу " РЕЖИМ ОЧИСТКИ ПАМЯТИ " и режиму проверки (проверка MODE). (ref-208365-S09915749072005120700000)(ref-208365-S08948594472005120700000)

Схема №141

Рис. 141: электросхема. Hyundai Creta II

Схема №142

Рис. 142: ДИАГНОСТИЧЕСКАЯ ПРОЦЕДУРА. Hyundai Creta II

УСЛОВИЕ ОБНАРУЖЕНИЯ расшифровка кода ошибки: Обнаруживается одновременно при возникновении неисправности.

Двигатель глохнет.
Двигатель не запускается.

Внимание	После ремонта или замены неисправных частей проведите режим очистки памяти (сброс Memory Mode). Обратитесь к разделу " РЕЖИМ ОЧИСТКИ ПАМЯТИ " и режиму проверки (проверка MODE). (ref-208365-S09915749072005120700000)(ref-208365-S08948594472005120700000)

Схема №143

Рис. 143: электросхема. Hyundai Creta II

Схема №144

Рис. 144: ДИАГНОСТИЧЕСКАЯ ПРОЦЕДУРА. Hyundai Creta II

Схема №145

УСЛОВИЕ ОБНАРУЖЕНИЯ расшифровка кода ошибки: Два последовательных ездовых цикла с неисправностью

Плохие ходовые качества на низких оборотах двигателя
Ошибочный холостой ход
Плохие ходовые качества.

Внимание	После ремонта или замены неисправных частей проведите режим очистки памяти (сброс Memory Mode). Обратитесь к разделу " РЕЖИМ ОЧИСТКИ ПАМЯТИ " и режиму проверки (проверка MODE). (ref-208365-S09915749072005120700000)(ref-208365-S08948594472005120700000)

Схема №146

Рис. 146: электросхема. Hyundai Creta II

Схема №147

Рис. 147: ДИАГНОСТИЧЕСКАЯ ПРОЦЕДУРА. Hyundai Creta II

Схема №148

УСЛОВИЕ ОБНАРУЖЕНИЯ расшифровка кода ошибки: Два последовательных ездовых цикла с неисправностью

Двигатель глохнет.
Холостая смесь не соответствует спецификациям.

Внимание	После ремонта или замены неисправных частей проведите режим очистки памяти (сброс Memory Mode). Обратитесь к разделу " РЕЖИМ ОЧИСТКИ ПАМЯТИ " и режиму проверки (проверка MODE). (ref-208365-S09915749072005120700000)(ref-208365-S08948594472005120700000)

Схема №149

Рис. 149: электросхема. Hyundai Creta II

Схема №150

Рис. 150: ДИАГНОСТИЧЕСКАЯ ПРОЦЕДУРА. Hyundai Creta II

УСЛОВИЕ ОБНАРУЖЕНИЯ расшифровка кода ошибки: Два последовательных ездовых цикла с неисправностью

Запах бензина
Имеется отверстие диаметром более 1,0 мм (0,04 дюйма). в испарительной системе или топливном баке.

Внимание	После ремонта или замены неисправных частей проведите режим очистки памяти (сброс Memory Mode). Обратитесь к разделу " РЕЖИМ ОЧИСТКИ ПАМЯТИ " и режиму проверки (проверка MODE). (ref-208365-S09915749072005120700000)(ref-208365-S08948594472005120700000)

Схема №151

Рис. 151: электросхема. Hyundai Creta II

Схема №152

Рис. 152: ДИАГНОСТИЧЕСКАЯ ПРОЦЕДУРА. Hyundai Creta II

Схема №153

УСЛОВИЕ ОБНАРУЖЕНИЯ расшифровка кода ошибки: Два последовательных ездовых цикла с неисправностью ВНИМАНИЕ: После ремонта или замены неисправных деталей проведите режим очистки памяти. Обратитесь к разделу " Режим очистки памяти " и режиму проверки. См. " РЕЖИМ ОСМОТРА ". (ref-208365-S09915749072005120700000)(ref-208365-S08948594472005120700000)

Схема №154

Рис. 154: электросхема. Hyundai Creta II

Схема №155

Рис. 155: ДИАГНОСТИЧЕСКАЯ ПРОЦЕДУРА. Hyundai Creta II

Схема №156

УСЛОВИЕ ОБНАРУЖЕНИЯ расшифровка кода ошибки: Два последовательных ездовых цикла с неисправностью ВНИМАНИЕ: После ремонта или замены неисправных деталей проведите режим очистки памяти. Обратитесь к разделу " Режим очистки памяти " и режиму проверки. См. " РЕЖИМ ОСМОТРА ". (ref-208365-S09915749072005120700000)(ref-208365-S08948594472005120700000)

Схема №157

Рис. 157: электросхема. Hyundai Creta II

Схема №158

Рис. 158: ДИАГНОСТИЧЕСКАЯ ПРОЦЕДУРА. Hyundai Creta II

УСЛОВИЕ ОБНАРУЖЕНИЯ расшифровка кода ошибки: Два последовательных ездовых цикла с неисправностью ВНИМАНИЕ: После ремонта или замены неисправных деталей проведите режим очистки памяти. Обратитесь к разделу " Режим очистки памяти " и режиму проверки. См. " РЕЖИМ ОСМОТРА ". (ref-208365-S09915749072005120700000)(ref-208365-S08948594472005120700000)

Схема №159

Рис. 159: электросхема. Hyundai Creta II

Схема №160

Рис. 160: ДИАГНОСТИЧЕСКАЯ ПРОЦЕДУРА. Hyundai Creta II

УСЛОВИЕ ОБНАРУЖЕНИЯ расшифровка кода ошибки: Два последовательных ездовых цикла с неисправностью ВНИМАНИЕ: После ремонта или замены неисправных деталей проведите режим очистки памяти. Обратитесь к разделу " Режим очистки памяти " и режиму проверки. См. " РЕЖИМ ОСМОТРА ". (ref-208365-S09915749072005120700000)(ref-208365-S08948594472005120700000)

Схема №161

Рис. 161: электросхема. Hyundai Creta II

Схема №162

Рис. 162: ДИАГНОСТИЧЕСКАЯ ПРОЦЕДУРА. Hyundai Creta II

Схема №163

УСЛОВИЕ ОБНАРУЖЕНИЯ расшифровка кода ошибки: Два последовательных ездовых цикла с неисправностью ВНИМАНИЕ: После ремонта или замены неисправных деталей проведите режим очистки памяти. Обратитесь к разделу " Режим очистки памяти " и режиму проверки. См. " РЕЖИМ ОСМОТРА ". (ref-208365-S09915749072005120700000)(ref-208365-S08948594472005120700000)

Схема №164

Рис. 164: электросхема. Hyundai Creta II

Схема №165

Рис. 165: ДИАГНОСТИЧЕСКАЯ ПРОЦЕДУРА. Hyundai Creta II

Схема №166

УСЛОВИЕ ОБНАРУЖЕНИЯ расшифровка кода ошибки: Два последовательных ездовых цикла с неисправностью

Запах бензина
Имеется отверстие диаметром более 0,5 мм (0 020 дюйма). в испарительной системе или топливном баке.

Внимание	После ремонта или замены неисправных частей проведите режим очистки памяти (сброс Memory Mode). Обратитесь к разделу " РЕЖИМ ОЧИСТКИ ПАМЯТИ " и режиму проверки (проверка MODE). (ref-208365-S09915749072005120700000)(ref-208365-S08948594472005120700000)

Схема №167

Рис. 167: электросхема. Hyundai Creta II

Схема №168

Рис. 168: ДИАГОСТИЧЕСКАЯ ПРОЦЕДУРА. Hyundai Creta II

Схема №169

УСЛОВИЕ ОБНАРУЖЕНИЯ расшифровка кода ошибки: Два последовательных ездовых цикла с неисправностью

Запах бензина
Крышка заливной горловины топливного бака ослаблена или отсутствует

Внимание	После ремонта или замены неисправных частей проведите режим очистки памяти (сброс Memory Mode). Обратитесь к разделу " РЕЖИМ ОЧИСТКИ ПАМЯТИ " и режиму проверки (проверка MODE). (ref-208365-S09915749072005120700000)(ref-208365-S08948594472005120700000)

Схема №170

Рис. 170: электросхема. Hyundai Creta II

Схема №171

Рис. 171: ДИАГНОСТИЧЕСКАЯ ПРОЦЕДУРА. Hyundai Creta II

Схема №172

УСЛОВИЕ ОБНАРУЖЕНИЯ расшифровка кода ошибки: Два последовательных ездовых цикла с неисправностью

Ошибочный холостой ход

Внимание	После ремонта или замены неисправных частей проведите режим очистки памяти (сброс Memory Mode). Обратитесь к разделу " РЕЖИМ ОЧИСТКИ ПАМЯТИ " и режиму проверки (проверка MODE). (ref-208365-S09915749072005120700000)(ref-208365-S08948594472005120700000)

Схема №173

Рис. 173: электросхема. Hyundai Creta II

Схема №174

Рис. 174: ДИАГНОСТИЧЕСКАЯ ПРОЦЕДУРА. Hyundai Creta II

Схема №175

УСЛОВИЕ ОБНАРУЖЕНИЯ расшифровка кода ошибки: Два последовательных ездовых цикла с неисправностью

Ошибочный холостой ход

Внимание	После ремонта или замены неисправных частей проведите режим очистки памяти (сброс Memory Mode). Обратитесь к разделу " РЕЖИМ ОЧИСТКИ ПАМЯТИ " и режиму проверки (проверка MODE). (ref-208365-S09915749072005120700000)(ref-208365-S08948594472005120700000)

Схема №176

Рис. 176: электросхема. Hyundai Creta II

Схема №177

Рис. 177: ПРОЦЕДУРА ДИАГНОСТИКИ. Hyundai Creta II

УСЛОВИЕ ОБНАРУЖЕНИЯ расшифровка кода ошибки: Два последовательных ездовых цикла с неисправностью ВНИМАНИЕ: После ремонта или замены неисправных деталей проведите режим очистки памяти. Обратитесь к разделу " Режим очистки памяти " и режиму проверки. См. " РЕЖИМ ОСМОТРА ". (ref-208365-S09915749072005120700000)(ref-208365-S08948594472005120700000)

Схема №178

Рис. 178: электросхема. Hyundai Creta II

Схема №179

Рис. 179: ДИАГНОСТИЧЕСКАЯ ПРОЦЕДУРА. Hyundai Creta II

УСЛОВИЕ ОБНАРУЖЕНИЯ расшифровка кода ошибки: Два последовательных ездовых цикла с неисправностью ВНИМАНИЕ: После ремонта или замены неисправных деталей проведите режим очистки памяти. Обратитесь к разделу " Режим очистки памяти " и режиму проверки. См. " РЕЖИМ ОСМОТРА ". (ref-208365-S09915749072005120700000)(ref-208365-S08948594472005120700000)

Схема №180

Рис. 180: электросхема. Hyundai Creta II

Схема №181

Рис. 181: ДИАГНОСТИЧЕСКАЯ ПРОЦЕДУРА. Hyundai Creta II

Схема №182

Схема №183

УСЛОВИЕ ОБНАРУЖЕНИЯ расшифровка кода ошибки: Два последовательных ездовых цикла с неисправностью ВНИМАНИЕ: После ремонта или замены неисправных деталей проведите режим очистки памяти. Обратитесь к разделу " Режим очистки памяти " и режиму проверки. См. " РЕЖИМ ОСМОТРА ". (ref-208365-S09915749072005120700000)(ref-208365-S08948594472005120700000)

Схема №184

Рис. 184: электросхема. Hyundai Creta II

Схема №185

Рис. 185: ДИАГНОСТИЧЕСКАЯ ПРОЦЕДУРА. Hyundai Creta II

Схема №186

Схема №187

УСЛОВИЕ ОБНАРУЖЕНИЯ расшифровка кода ошибки: Два последовательных ездовых цикла с неисправностью ВНИМАНИЕ: После ремонта или замены неисправных деталей проведите режим очистки памяти. Обратитесь к разделу " Режим очистки памяти " и режиму проверки. См. " РЕЖИМ ОСМОТРА ". (ref-208365-S09915749072005120700000)(ref-208365-S08948594472005120700000)

Схема №188

Рис. 188: электросхема. Hyundai Creta II

Схема №189

Рис. 189: ДИАГНОСТИЧЕСКАЯ ПРОЦЕДУРА. Hyundai Creta II

УСЛОВИЕ ОБНАРУЖЕНИЯ расшифровка кода ошибки: Два последовательных ездовых цикла с неисправностью

Возникновение шума
Перегрев

Внимание	После ремонта или замены неисправных частей проведите режим сброс Memory (очистить память). Обратитесь к разделу " РЕЖИМ сброс MEMORY " (очистка памяти). См. раздел " Режим проверки ". (ref-208365-S09915749072005120700000)(ref-208365-S08948594472005120700000)

ПримечаниеЕсли транспортное средство с двигателем на холостом ходу размещается очень близко к стене или другому транспортному средству, что препятствует нормальной функции охлаждения, БД система может обнаружить неисправность.

Схема №190

Рис. 190: электросхема. Hyundai Creta II

Схема №191

Рис. 191: ДИАГНОСТИЧЕСКАЯ ПРОЦЕДУРА. Hyundai Creta II

ПримечаниеДля получения информации о процедуре диагностики обратитесь к разделу " расшифровка кода ошибки P0502: датчик скорости автомобиля (датчик скорости автомобиля) низкий уровень в цепи вход ", Процедура диагностики с расшифровка кода ошибки. (ref-208366-S20832150812005120700000)

УСЛОВИЕ ОБНАРУЖЕНИЯ расшифровка кода ошибки: обнаруживается одновременно при возникновении неисправности. ВНИМАНИЕ: После ремонта или замены неисправных деталей проведите режим очистки памяти (сброс Memory Mode). Обратитесь к разделу " РЕЖИМ ОЧИСТКИ ПАМЯТИ ". См. раздел " Режим проверки ". (ref-208365-S09915749072005120700000)(ref-208365-S08948594472005120700000)

Схема №192

Рис. 192: электросхема. Hyundai Creta II

Схема №193

Рис. 193: ДИАГНОСТИЧЕСКАЯ ПРОЦЕДУРА. Hyundai Creta II

УСЛОВИЕ ОБНАРУЖЕНИЯ расшифровка кода ошибки: Два последовательных ездовых цикла с неисправностью

Запуск двигателя затруднен.
Двигатель не запускается.
Ошибочный холостой ход
Двигатель глохнет.

Внимание	После ремонта или замены неисправных частей проведите режим сброс Memory (очистить память). Обратитесь к разделу " РЕЖИМ сброс MEMORY " (очистка памяти). См. раздел " Режим проверки ". (ref-208365-S09915749072005120700000)(ref-208365-S08948594472005120700000)

Схема №194

Рис. 194: электросхема. Hyundai Creta II

Схема №195

Рис. 195: ДИАГНОСТИЧЕСКАЯ ПРОЦЕДУРА. Hyundai Creta II

УСЛОВИЕ ОБНАРУЖЕНИЯ расшифровка кода ошибки: Два последовательных ездовых цикла с неисправностью

Двигатель продолжает работать с более высоким числом оборотов, чем заданное число оборотов холостого хода.

Внимание	После ремонта или замены неисправных частей проведите режим сброс Memory (очистить память). Обратитесь к разделу " РЕЖИМ сброс MEMORY " (очистка памяти). См. раздел " Режим проверки ". (ref-208365-S09915749072005120700000)(ref-208365-S08948594472005120700000)

Схема №196

Рис. 196: электросхема. Hyundai Creta II

Схема №197

Рис. 197: ДИАГНОСТИЧЕСКАЯ ПРОЦЕДУРА. Hyundai Creta II

УСЛОВИЕ ОБНАРУЖЕНИЯ расшифровка кода ошибки: Два последовательных ездовых цикла с неисправностью

Отказ двигателя на запуск

Внимание	После ремонта или замены неисправных частей проведите режим сброс Memory (очистить память). Обратитесь к разделу " РЕЖИМ сброс MEMORY " (очистка памяти). См. раздел " Режим проверки ". (ref-208365-S09915749072005120700000)(ref-208365-S08948594472005120700000)

Схема №198

Рис. 198: электросхема. Hyundai Creta II

Схема №199

Рис. 199: ДИАГНОСТИЧЕСКАЯ ПРОЦЕДУРА. Hyundai Creta II

УСЛОВИЕ ОБНАРУЖЕНИЯ расшифровка кода ошибки: Обнаруживается одновременно при возникновении неисправности.

Двигатель продолжает работать с более высоким числом оборотов, чем заданное число оборотов холостого хода.

Внимание	После ремонта или замены неисправных частей проведите режим сброс Memory (очистить память). Обратитесь к разделу " РЕЖИМ сброс MEMORY " (очистка памяти). См. раздел " Режим проверки ". (ref-208365-S09915749072005120700000)(ref-208365-S08948594472005120700000)

Схема №200

Рис. 200: электросхема. Hyundai Creta II

Схема №201

Рис. 201: ДИАГНОСТИЧЕСКАЯ ПРОЦЕДУРА. Hyundai Creta II

УСЛОВИЕ ОБНАРУЖЕНИЯ расшифровка кода ошибки: два последовательных ездовых цикла с неисправностью ВНИМАНИЕ: После ремонта или замены вышедших из строя деталей проведите режим очистки памяти. Обратитесь к разделу " РЕЖИМ ОЧИСТКИ ПАМЯТИ ". См. раздел " Режим проверки ". (ref-208365-S09915749072005120700000)(ref-208365-S08948594472005120700000)

Схема №202

Рис. 202: электросхема. Hyundai Creta II

Схема №203

Рис. 203: ДИАГНОСТИЧЕСКАЯ ПРОЦЕДУРА. Hyundai Creta II

УСЛОВИЕ ОБНАРУЖЕНИЯ расшифровка кода ошибки: Обнаруживается одновременно при возникновении неисправности.

Двигатель не запускается.
Двигатель глохнет.

Внимание	После ремонта или замены неисправных частей проведите режим сброс Memory (очистить память). Обратитесь к разделу " РЕЖИМ сброс MEMORY " (очистка памяти). См. раздел " Режим проверки ". (ref-208365-S09915749072005120700000)(ref-208365-S08948594472005120700000)

Схема №204

Рис. 204: электросхема. Hyundai Creta II

Схема №205

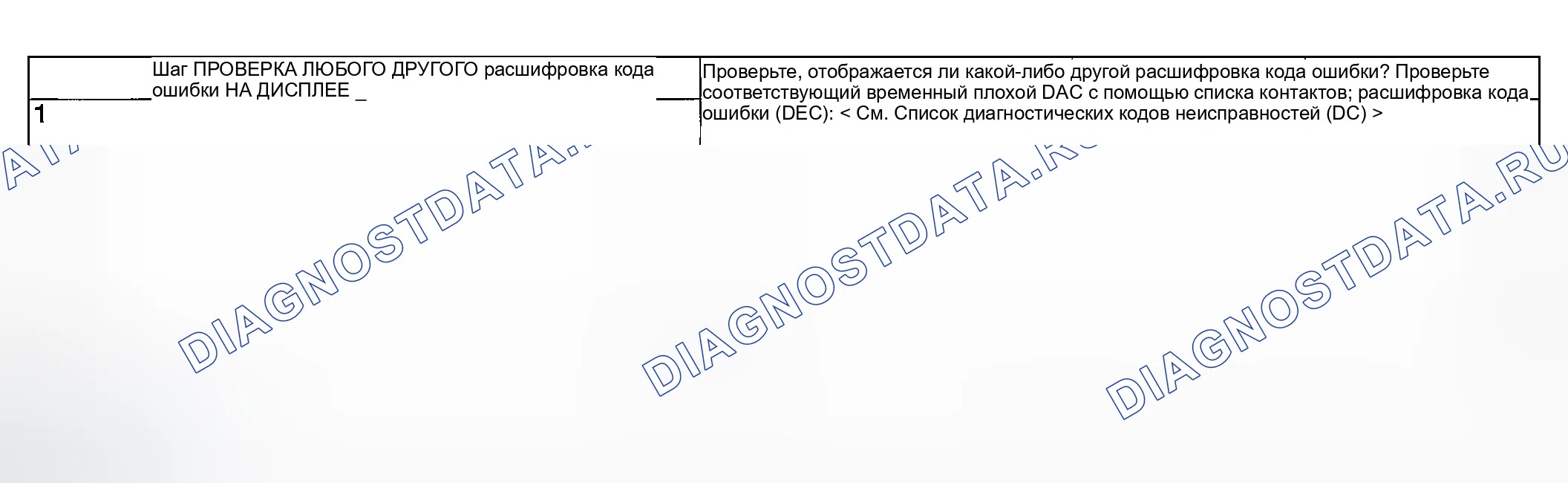

Рис. 205: ДИАГНОСТИЧЕСКАЯ ПРОЦЕДУРА. Hyundai Creta II

УСЛОВИЕ ОБНАРУЖЕНИЯ расшифровка кода ошибки: Два последовательных ездовых цикла с неисправностью

Вентилятор радиатора работает неправильно.
Перегрев

Внимание	После ремонта или замены неисправных частей проведите режим сброс Memory (очистить память). Обратитесь к разделу " РЕЖИМ сброс MEMORY " (очистка памяти). См. раздел " Режим проверки ". (ref-208365-S09915749072005120700000)(ref-208365-S08948594472005120700000)

Схема №206

Рис. 206: электросхема. Hyundai Creta II

Схема №207

Рис. 207: ДИАГНОСТИЧЕСКАЯ ПРОЦЕДУРА. Hyundai Creta II

УСЛОВИЕ ОБНАРУЖЕНИЯ расшифровка кода ошибки: Два последовательных ездовых цикла с неисправностью

Вентилятор радиатора работает неправильно.
Перегрев

Внимание	После ремонта или замены неисправных частей проведите режим сброс Memory (очистить память). Обратитесь к разделу " РЕЖИМ сброс MEMORY " (очистка памяти). См. раздел " Режим проверки ". (ref-208365-S09915749072005120700000)(ref-208365-S08948594472005120700000)

Схема №208

Рис. 208: электросхема. Hyundai Creta II

Схема №209

Рис. 209: ДИАГНОСТИЧЕСКАЯ ПРОЦЕДУРА. Hyundai Creta II

УСЛОВИЕ ОБНАРУЖЕНИЯ расшифровка кода ошибки: два последовательных ездовых цикла с неисправностью ВНИМАНИЕ: После ремонта или замены вышедших из строя деталей проведите режим очистки памяти. Обратитесь к разделу " РЕЖИМ ОЧИСТКИ ПАМЯТИ ". См. раздел " Режим проверки ". (ref-208365-S09915749072005120700000)(ref-208365-S08948594472005120700000)

Схема №210

Рис. 210: электросхема. Hyundai Creta II

Схема №211

Рис. 211: ДИАГНОСТИЧЕСКАЯ ПРОЦЕДУРА. Hyundai Creta II

Схема №212

ПримечаниеДля получения более подробной информации о процедуре диагностики см. " расшифровка кода ошибки P0734: передача 4 INCORRECT RATIO ", Диагностическая процедура с кодом неисправности (код неисправности (расшифровка кода ошибки)). (ref-208365-S01024099232005120700000)

УСЛОВИЕ ОБНАРУЖЕНИЯ расшифровка кода ошибки: Два последовательных ездовых цикла с неисправностью

Слишком высокая или слишком низкая точка переключения передач; тормоз двигателя не работает в диапазоне " 3 "; чрезмерный удар при переключении передач; чрезмерное жесткое угловое торможение

Внимание	После ремонта или замены неисправных частей проведите режим очистки памяти (сброс Memory Mode). Обратитесь к разделу " РЕЖИМ ОЧИСТКИ ПАМЯТИ " и режиму проверки (проверка MODE). (ref-208365-S09915749072005120700000)(ref-208365-S08948594472005120700000)

Схема №213

Рис. 213: ДИАГНОСТИЧЕСКАЯ ПРОЦЕДУРА. Hyundai Creta II

УСЛОВИЕ ОБНАРУЖЕНИЯ расшифровка кода ошибки: Два последовательных ездовых цикла с неисправностью

Нет блокировки (после прогрева двигателя)
Отсутствие смещения или слишком тугое угловое " торможение "

Внимание	После ремонта или замены неисправных частей проведите режим очистки памяти (сброс Memory Mode). Обратитесь к разделу " РЕЖИМ ОЧИСТКИ ПАМЯТИ " и режиму проверки (проверка MODE). (ref-208365-S09915749072005120700000)(ref-208365-S08948594472005120700000)

Схема №214

Рис. 214: ДИАГНОСТИЧЕСКАЯ ПРОЦЕДУРА. Hyundai Creta II

Схема №215

УСЛОВИЕ ОБНАРУЖЕНИЯ расшифровка кода ошибки: Два последовательных ездовых цикла с неисправностью

Ошибочный холостой ход

Внимание	После ремонта или замены неисправных частей проведите режим очистки памяти (сброс Memory Mode). Обратитесь к разделу " РЕЖИМ ОЧИСТКИ ПАМЯТИ " и режиму проверки (проверка MODE). (ref-208365-S09915749072005120700000)(ref-208365-S08948594472005120700000)

Схема №216

Рис. 216: электросхема. Hyundai Creta II

Схема №217

Рис. 217: ДИАГНОСТИЧЕСКАЯ ПРОЦЕДУРА. Hyundai Creta II

УСЛОВИЕ ОБНАРУЖЕНИЯ расшифровка кода ошибки: Два последовательных ездовых цикла с неисправностью

Ошибочный холостой ход

Внимание	После ремонта или замены неисправных частей проведите режим очистки памяти (сброс Memory Mode). Обратитесь к разделу " РЕЖИМ ОЧИСТКИ ПАМЯТИ " и режиму проверки (проверка MODE). (ref-208365-S09915749072005120700000)(ref-208365-S08948594472005120700000)

Схема №218

Рис. 218: электросхема. Hyundai Creta II

Схема №219

Рис. 219: ДИАГНОСТИЧЕСКАЯ ПРОЦЕДУРА. Hyundai Creta II

УСЛОВИЕ ОБНАРУЖЕНИЯ расшифровка кода ошибки: Два последовательных ездовых цикла с неисправностью

Ошибочный холостой ход

Внимание	После ремонта или замены неисправных частей проведите режим очистки памяти (сброс Memory Mode). Обратитесь к разделу " РЕЖИМ ОЧИСТКИ ПАМЯТИ " и режиму проверки (проверка MODE). (ref-208365-S09915749072005120700000)(ref-208365-S08948594472005120700000)

Схема №220

Рис. 220: электросхема. Hyundai Creta II

Схема №221

Рис. 221: ДИАГНОСТИЧЕСКАЯ ПРОЦЕДУРА. Hyundai Creta II

Схема №222

УСЛОВИЕ ОБНАРУЖЕНИЯ расшифровка кода ошибки: Два последовательных ездовых цикла с неисправностью

Ошибочный холостой ход

Внимание	После ремонта или замены неисправных частей проведите режим очистки памяти (сброс Memory Mode). Обратитесь к разделу " РЕЖИМ ОЧИСТКИ ПАМЯТИ " и режиму проверки (проверка MODE). (ref-208365-S09915749072005120700000)(ref-208365-S08948594472005120700000)

Схема №223

Рис. 223: электросхема. Hyundai Creta II

Схема №224

Рис. 224: ДИАГНОСТИЧЕСКАЯ ПРОЦЕДУРА. Hyundai Creta II

Схема №225

УСЛОВИЕ ОБНАРУЖЕНИЯ расшифровка кода ошибки: Два последовательных ездовых цикла с неисправностью ВНИМАНИЕ: После ремонта или замены неисправных деталей проведите режим очистки памяти. Обратитесь к разделу " Режим очистки памяти " и режиму проверки. См. " РЕЖИМ ОСМОТРА ". (ref-208365-S09915749072005120700000)(ref-208365-S08948594472005120700000)

Схема №226

Рис. 226: электросхема. Hyundai Creta II

Схема №227

Рис. 227: ДИАГНОСТИЧЕСКАЯ ПРОЦЕДУРА. Hyundai Creta II

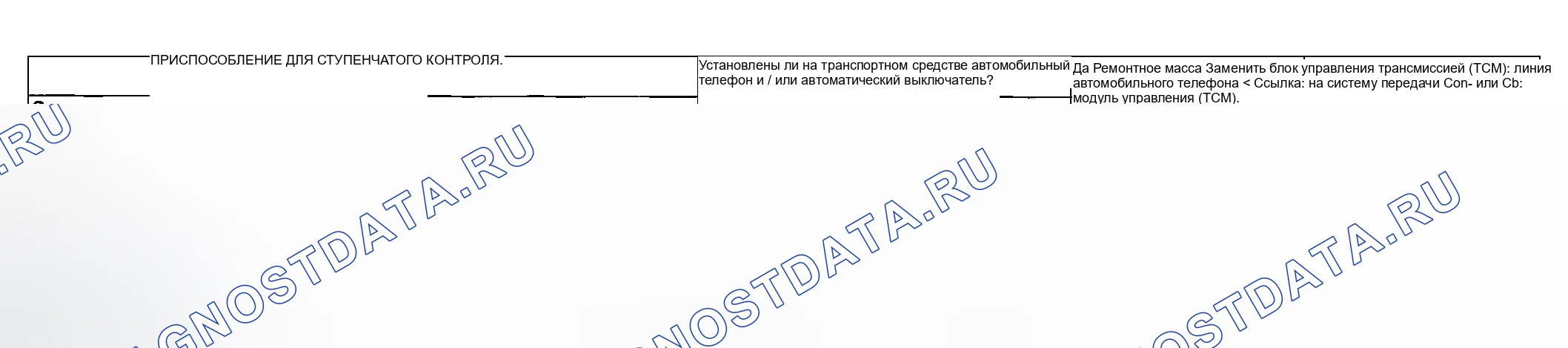

Схема №228

Условие обнаружения расшифровки кода ошибки.

УСЛОВИЕ ОБНАРУЖЕНИЯ расшифровка кода ошибки: Два последовательных ездовых цикла с неисправностью ВНИМАНИЕ: После ремонта или замены неисправных деталей проведите режим очистки памяти. Обратитесь к разделу " Режим очистки памяти " и режиму проверки. См. " РЕЖИМ ОСМОТРА ". (ref-208365-S09915749072005120700000)(ref-208365-S08948594472005120700000)

Схема №229

Рис. 229: электросхема. Hyundai Creta II

Схема №230

Рис. 230: ДИАГНОСТИЧЕСКАЯ ПРОЦЕДУРА. Hyundai Creta II

УСЛОВИЕ ОБНАРУЖЕНИЯ расшифровка кода ошибки: Два последовательных ездовых цикла с неисправностью ВНИМАНИЕ: После ремонта или замены неисправных деталей проведите режим очистки памяти. Обратитесь к разделу " Режим очистки памяти " и режиму проверки. См. " РЕЖИМ ОСМОТРА ". (ref-208365-S09915749072005120700000)(ref-208365-S08948594472005120700000)

Схема №231

Рис. 231: электросхема. Hyundai Creta II

Схема №232

Рис. 232: ДИАГНОСТИЧЕСКАЯ ПРОЦЕДУРА. Hyundai Creta II

УСЛОВИЕ ОБНАРУЖЕНИЯ расшифровка кода ошибки: Два последовательных ездовых цикла с неисправностью ВНИМАНИЕ: После ремонта или замены неисправных деталей проведите режим очистки памяти. Обратитесь к разделу " Режим очистки памяти " и режиму проверки. См. " РЕЖИМ ОСМОТРА ". (ref-208365-S09915749072005120700000)(ref-208365-S08948594472005120700000)

Схема №233

Рис. 233: ДИАГНОСТИЧЕСКАЯ ПРОЦЕДУРА. Hyundai Creta II

УСЛОВИЕ ОБНАРУЖЕНИЯ расшифровка кода ошибки: Два последовательных ездовых цикла с неисправностью ВНИМАНИЕ: После ремонта или замены неисправных деталей проведите режим очистки памяти. Обратитесь к разделу " Режим очистки памяти " и режиму проверки. См. " РЕЖИМ ОСМОТРА ". (ref-208365-S09915749072005120700000)(ref-208365-S08948594472005120700000)

Схема №234

Рис. 234: ДИАГНОСТИЧЕСКАЯ ПРОЦЕДУРА. Hyundai Creta II

УСЛОВИЕ ОБНАРУЖЕНИЯ расшифровка кода ошибки: обнаруживается одновременно при возникновении неисправности. ВНИМАНИЕ! После ремонта или замены неисправных деталей проведите режим очистки памяти (сброс Memory Mode). Обратитесь к разделу " РЕЖИМ ОЧИСТКИ ПАМЯТИ " и режиму проверки " проверка MODE ". (ref-208365-S09915749072005120700000)(ref-208365-S08948594472005120700000)

Схема №235

Рис. 235: электросхема. Hyundai Creta II

Схема №236

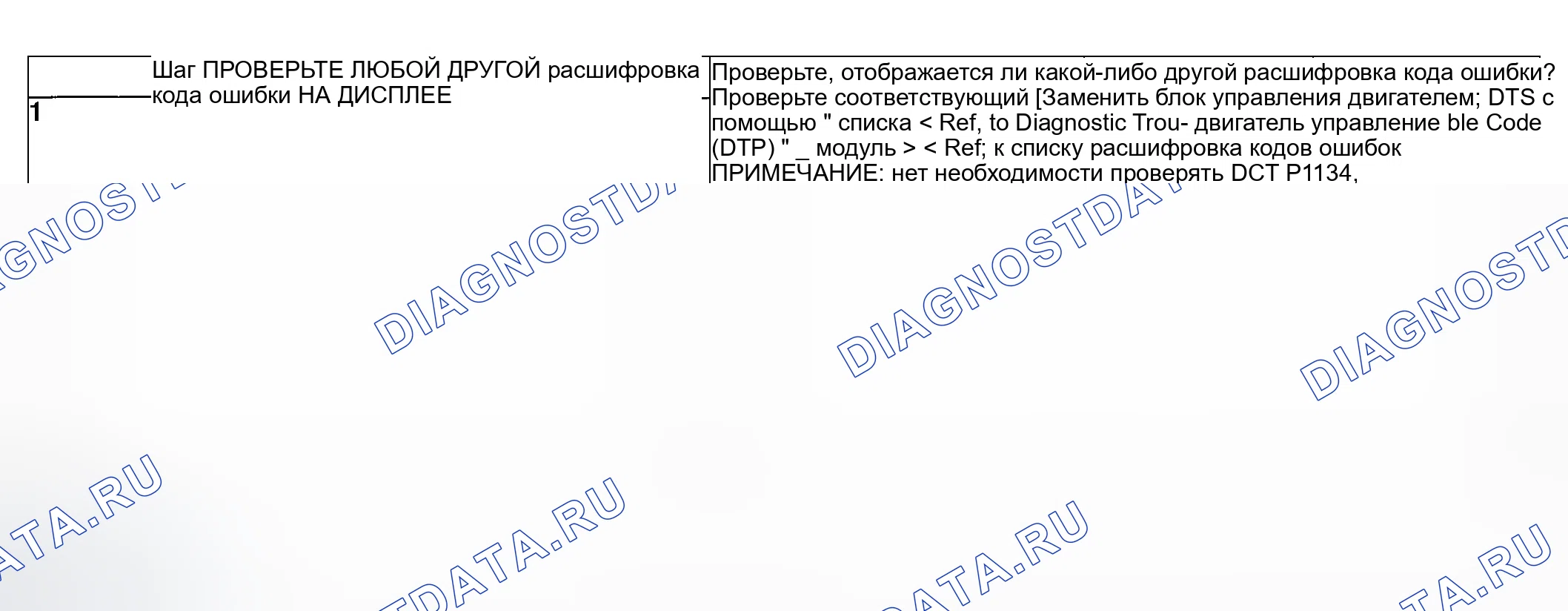

Рис. 236: ДИАГНОСТИЧЕСКАЯ ПРОЦЕДУРА. Hyundai Creta II

УСЛОВИЕ ОБНАРУЖЕНИЯ расшифровка кода ошибки: Два последовательных ездовых цикла с неисправностью ВНИМАНИЕ: После ремонта или замены неисправных деталей проведите режим очистки памяти. Обратитесь к разделу " Режим очистки памяти " и режиму проверки. См. " РЕЖИМ ОСМОТРА ". (ref-208365-S09915749072005120700000)(ref-208365-S08948594472005120700000)

Схема №237

Рис. 237: электросхема. Hyundai Creta II

Схема №238

Рис. 238: ДИАГНОСТИЧЕСКАЯ ПРОЦЕДУРА. Hyundai Creta II

Схема №239

УСЛОВИЕ ОБНАРУЖЕНИЯ расшифровка кода ошибки: Два последовательных ездовых цикла с неисправностью ВНИМАНИЕ: После ремонта или замены неисправных деталей проведите режим очистки памяти. Обратитесь к разделу " Режим очистки памяти " и режиму проверки. См. " РЕЖИМ ОСМОТРА ". (ref-208365-S09915749072005120700000)(ref-208365-S08948594472005120700000)

Схема №240

Рис. 240: ДИАРГАМ ПРОВОДКИ. Hyundai Creta II

Схема №241

Рис. 241: ДИАГНОСТИЧЕСКАЯ ПРОЦЕДУРА. Hyundai Creta II

Схема №242

УСЛОВИЕ ОБНАРУЖЕНИЯ расшифровка кода ошибки: Два последовательных ездовых цикла с неисправностью ВНИМАНИЕ: После ремонта или замены неисправных деталей проведите режим очистки памяти. Обратитесь к разделу " Режим очистки памяти " и режиму проверки. См. " РЕЖИМ ОСМОТРА ". (ref-208365-S09915749072005120700000)(ref-208365-S08948594472005120700000)

Схема №243

Рис. 243: электросхема. Hyundai Creta II

Схема №244

Рис. 244: ДИАГНОСТИЧЕСКАЯ ПРОЦЕДУРА. Hyundai Creta II

УСЛОВИЕ ОБНАРУЖЕНИЯ расшифровка кода ошибки: Два последовательных ездовых цикла с неисправностью

Неправильная подача топлива

Внимание	После ремонта или замены неисправных частей проведите режим очистки памяти (сброс Memory Mode). Обратитесь к разделу " РЕЖИМ ОЧИСТКИ ПАМЯТИ " и режиму проверки (проверка MODE). (ref-208365-S09915749072005120700000)(ref-208365-S08948594472005120700000)

Схема №245

Рис. 245: электросхема. Hyundai Creta II

Схема №246

Рис. 246: ДИАГНОСТИЧЕСКАЯ ПРОЦЕДУРА. Hyundai Creta II

УСЛОВИЕ ОБНАРУЖЕНИЯ расшифровка кода ошибки: Два последовательных ездовых цикла с неисправностью ВНИМАНИЕ: После ремонта или замены неисправных деталей проведите режим очистки памяти. Обратитесь к разделу " Режим очистки памяти " и режиму проверки. См. " РЕЖИМ ОСМОТРА ". (ref-208365-S09915749072005120700000)(ref-208365-S08948594472005120700000)

Схема №247

Рис. 247: электросхема. Hyundai Creta II

Схема №248

Рис. 248: ДИАГНОСТИЧЕСКАЯ ПРОЦЕДУРА. Hyundai Creta II

Схема №249

УСЛОВИЕ ОБНАРУЖЕНИЯ расшифровка кода ошибки: Два последовательных ездовых цикла с неисправностью ВНИМАНИЕ: После ремонта или замены неисправных деталей проведите режим очистки памяти. Обратитесь к разделу " Режим очистки памяти " и режиму проверки. См. " РЕЖИМ ОСМОТРА ". (ref-208365-S09915749072005120700000)(ref-208365-S08948594472005120700000)

Схема №250

Рис. 250: электросхема. Hyundai Creta II

Схема №251

Рис. 251: ДИАГНОСТИЧЕСКАЯ ПРОЦЕДУРА. Hyundai Creta II

УСЛОВИЕ ОБНАРУЖЕНИЯ расшифровка кода ошибки: Два последовательных ездовых цикла с неисправностью ВНИМАНИЕ: После ремонта или замены неисправных деталей проведите режим очистки памяти. Обратитесь к разделу " Режим очистки памяти " и режиму проверки. См. " РЕЖИМ ОСМОТРА ". (ref-208365-S09915749072005120700000)(ref-208365-S08948594472005120700000)

Схема №252

Рис. 252: электросхема. Hyundai Creta II

Схема №253

Рис. 253: ДИАГНОСТИЧЕСКАЯ ПРОЦЕДУРА. Hyundai Creta II

ПримечаниеДля получения информации о процедуре диагностики см. " расшифровка кода ошибки P1498: рециркуляция отработавших газов SOLENOID клапан сигнал # 4 цепь отказ (низкий вход) ", Диагностическая процедура с кодом неисправности при диагностике (Дтк). (ref-208365-S03212278562005120700000)

ПримечаниеДля получения информации о процедуре диагностики см. " расшифровка кода ошибки P1499: рециркуляция отработавших газов SOLENOID клапан сигнал # 4 неисправность цепи (высокий вход) ", Процедура диагностики с расшифровка кода ошибки. (ref-208365-S22319067112005120700000)

ПримечаниеДля получения информации о процедуре диагностики см. раздел " расшифровка кода ошибки P1498: рециркуляция отработавших газов SOLENOID клапан сигнал # 4 цепь отказ (низкий вход) ", Диагностическая процедура с расшифровка кода ошибки. (ref-208365-S03212278562005120700000)

УСЛОВИЕ ОБНАРУЖЕНИЯ расшифровка кода ошибки: Обнаруживается одновременно при возникновении неисправности.

Ошибочный холостой ход
Двигатель глохнет.
Суфлирование двигателя

Внимание	После ремонта или замены неисправных частей проведите режим очистки памяти (сброс Memory Mode). Обратитесь к разделу " РЕЖИМ ОЧИСТКИ ПАМЯТИ " и режиму проверки (проверка MODE). (ref-208365-S09915749072005120700000)(ref-208365-S08948594472005120700000)

Схема №254

Рис. 254: электросхема. Hyundai Creta II

Схема №255

Рис. 255: ДИАГНОСТИЧЕСКАЯ ПРОЦЕДУРА. Hyundai Creta II

УСЛОВИЕ ОБНАРУЖЕНИЯ расшифровка кода ошибки: Обнаруживается одновременно при возникновении неисправности.

Ошибочный холостой ход
Двигатель глохнет.
Суфлирование двигателя

Внимание	После ремонта или замены неисправных частей проведите режим очистки памяти (сброс Memory Mode). Обратитесь к разделу " РЕЖИМ ОЧИСТКИ ПАМЯТИ " и режиму проверки (проверка MODE). (ref-208365-S09915749072005120700000)(ref-208365-S08948594472005120700000)

Схема №256

Рис. 256: электросхема. Hyundai Creta II

Схема №257

Рис. 257: ДИАГНОСТИЧЕСКАЯ ПРОЦЕДУРА. Hyundai Creta II

ПримечаниеДля получения более подробной информации о процедуре диагностики см. " расшифровка кода ошибки P1516: регулятор оборотов холостого хода SOLENOID клапан сигнал # 4 цепь отказ (низкий вход) ", Диагностическая процедура с кодом неисправности. (ref-208365-S00083333712005120700000)

ПримечаниеДля получения информации о процедуре диагностики обратитесь к разделу " расшифровка кода ошибки P1517: регулятор оборотов холостого хода SOLENOID клапан сигнал # 4 цепь отказ (высокий вход) ", Диагностическая процедура с кодом неисправности при диагностике. (ref-208365-S11501705432005120700000)

УСЛОВИЕ ОБНАРУЖЕНИЯ расшифровка кода ошибки: Обнаруживается одновременно при возникновении неисправности.

Ошибочный холостой ход
Двигатель глохнет.
Суфлирование двигателя

Внимание	После ремонта или замены неисправных частей проведите режим очистки памяти (сброс Memory Mode). Обратитесь к разделу " РЕЖИМ ОЧИСТКИ ПАМЯТИ " и режиму проверки (проверка MODE). (ref-208365-S09915749072005120700000)(ref-208365-S08948594472005120700000)

Схема №258

Рис. 258: электросхема. Hyundai Creta II

Схема №259

Рис. 259: ДИАГНОСТИЧЕСКАЯ ПРОЦЕДУРА. Hyundai Creta II

УСЛОВИЕ ОБНАРУЖЕНИЯ расшифровка кода ошибки: Обнаруживается одновременно при возникновении неисправности.

Грубый холостой ход
Двигатель глохнет.
Частота вращения двигателя варьируется.

Внимание	После ремонта или замены неисправных частей проведите режим очистки памяти (сброс Memory Mode). Обратитесь к разделу " РЕЖИМ ОЧИСТКИ ПАМЯТИ " и режиму проверки (проверка MODE). (ref-208365-S09915749072005120700000)(ref-208365-S08948594472005120700000)

Схема №260

Рис. 260: электросхема. Hyundai Creta II

Схема №261

Рис. 261: ДИАГНОСТИЧЕСКАЯ ПРОЦЕДУРА. Hyundai Creta II

УСЛОВИЕ ОБНАРУЖЕНИЯ расшифровка кода ошибки: Два последовательных ездовых цикла с неисправностью

Отказ двигателя на запуск

Внимание	После ремонта или замены неисправных частей проведите режим очистки памяти (сброс Memory Mode). Обратитесь к разделу " РЕЖИМ ОЧИСТКИ ПАМЯТИ " и режиму проверки (проверка MODE). (ref-208365-S09915749072005120700000)(ref-208365-S08948594472005120700000)

Схема №262

Рис. 262: электросхема. Hyundai Creta II

Схема №263

Рис. 263: ДИАГНОСТИЧЕСКАЯ ПРОЦЕДУРА. Hyundai Creta II

УСЛОВИЕ ОБНАРУЖЕНИЯ расшифровка кода ошибки: обнаруживается одновременно при возникновении неисправности. ВНИМАНИЕ! После ремонта или замены неисправных деталей проведите режим очистки памяти (сброс Memory Mode). Обратитесь к разделу " РЕЖИМ ОЧИСТКИ ПАМЯТИ " и режиму проверки " проверка MODE ". (ref-208365-S09915749072005120700000)(ref-208365-S08948594472005120700000)

Схема №264

Рис. 264: электросхема. Hyundai Creta II

Схема №265

Рис. 265: ДИАГНОСТИЧЕСКАЯ ПРОЦЕДУРА. Hyundai Creta II

УСЛОВИЕ ОБНАРУЖЕНИЯ расшифровка кода ошибки: Два последовательных ездовых цикла с неисправностью ВНИМАНИЕ: После ремонта или замены неисправных деталей проведите режим очистки памяти. Обратитесь к разделу " Режим очистки памяти " и режиму проверки. См. " РЕЖИМ ОСМОТРА ". (ref-208365-S09915749072005120700000)(ref-208365-S08948594472005120700000)

Схема №266

Рис. 266: электросхема. Hyundai Creta II

Схема №267

Рис. 267: ДИАГНОСТИЧЕСКАЯ ПРОЦЕДУРА. Hyundai Creta II

УСЛОВИЕ ОБНАРУЖЕНИЯ расшифровка кода ошибки: Два последовательных ездовых цикла с неисправностью ВНИМАНИЕ: После ремонта или замены неисправных деталей проведите режим очистки памяти. Обратитесь к разделу " Режим очистки памяти " и режиму проверки. См. " РЕЖИМ ОСМОТРА ". (ref-208365-S09915749072005120700000)(ref-208365-S08948594472005120700000)

Схема №268

Рис. 268: электросхема. Hyundai Creta II

Схема №269

Рис. 269: ДИАГНОСТИЧЕСКАЯ ПРОЦЕДУРА. Hyundai Creta II

УСЛОВИЕ ОБНАРУЖЕНИЯ расшифровка кода ошибки: Два последовательных ездовых цикла с неисправностью

Чрезмерный удар при переключении

Внимание	После ремонта или замены неисправных частей проведите режим очистки памяти (сброс Memory Mode). Обратитесь к разделу " РЕЖИМ ОЧИСТКИ ПАМЯТИ " и режиму проверки (проверка MODE). (ref-208365-S09915749072005120700000)(ref-208365-S08948594472005120700000)

Схема №270

Рис. 270: электросхема. Hyundai Creta II

Схема №271

Рис. 271: ДИАГНОСТИЧЕСКАЯ ПРОЦЕДУРА. Hyundai Creta II

УСЛОВИЕ ОБНАРУЖЕНИЯ расшифровка кода ошибки: Два последовательных ездовых цикла с неисправностью

Чрезмерный удар при переключении

Внимание	После ремонта или замены неисправных частей проведите режим очистки памяти (сброс Memory Mode). Обратитесь к разделу " РЕЖИМ ОЧИСТКИ ПАМЯТИ " и режиму проверки (проверка MODE). (ref-208365-S09915749072005120700000)(ref-208365-S08948594472005120700000)

Схема №272

Рис. 272: электросхема. Hyundai Creta II

Схема №273

Рис. 273: ДИАГНОСТИЧЕСКАЯ ПРОЦЕДУРА. Hyundai Creta II

УСЛОВИЕ ОБНАРУЖЕНИЯ расшифровка кода ошибки: обнаружено, когда неисправность возникает в двух последовательных ездовых циклах. ВНИМАНИЕ: После ремонта или замены неисправных деталей проведите режим очистки памяти. Обратитесь к " Режиму очистки памяти " и режиму проверки. См. " РЕЖИМ ОСМОТРА ". (ref-208365-S09915749072005120700000)(ref-208365-S08948594472005120700000)

Схема №274

Рис. 274: электросхема. Hyundai Creta II

Схема №275

Рис. 275: ДИАГНОСТИЧЕСКАЯ ПРОЦЕДУРА. Hyundai Creta II

Схема №276

Схема №277

Схема №278

УСЛОВИЕ ОБНАРУЖЕНИЯ расшифровка кода ошибки: обнаружено, когда неисправность возникает в двух последовательных ездовых циклах. ВНИМАНИЕ: После ремонта или замены неисправных деталей проведите режим очистки памяти. Обратитесь к " Режиму очистки памяти " и режиму проверки. См. " РЕЖИМ ОСМОТРА ". (ref-208365-S09915749072005120700000)(ref-208365-S08948594472005120700000)

Схема №279

Рис. 279: электросхема. Hyundai Creta II

Схема №280

Рис. 280: ПРОЦЕДУРА ДИАГНОСТИКИ. Hyundai Creta II

Схема №281

Схема №282

Схема №283

ПримечаниеТакже возможна неисправность деталей, отличных от перечисленных. См. раздел " НЕПОЛАДКИ ДВИГАТЕЛЯ В ЦЕЛОМ ". (ref-208360-S36727456852005120700000)

Схема №284

Схема №285
