Раздаточная коробка - Nvg 126-NP4: Обзор Chevrolet TrailBlazer I

Раздаточная коробка 21 иллюстрация ~4 мин чтения

Описание испытаний

Цифры ниже относятся к номерам шагов на диагностической таблице.

  1. 2. Отсутствие связи может быть связано с частичной неисправностью цепи последовательных данных класса 2 или из-за полной неисправности цепи последовательных данных класса 2. Указанная процедура определит конкретное состояние.
  2. 3. Отказ предохранителя не вызовет никакой связи этот шаг проверяет для этого условия.
  3. 4. Этот шаг определяет, дует ли предохранитель при включенном зажигании.
  4. 5. Этот шаг определяет, есть ли короткое замыкание на массу в положительной цепи батареи, вызывающее перегорание предохранителя.
  5. 6. Наличие коды неисправностей указывает на то, что модуль управления переключением передач обнаружил неисправность. Перейти к симптомам для других проблем.
  6. 7. Наличие коды неисправностей, которые начинаются с " U ", указывает на то, что какой-то другой модуль не обменивается данными. Указанная процедура соберет всю доступную информацию до проведения тестов.
  7. 8. Скорость транспортного средства предоставляется модулю управления переключением раздаточной коробки через класс 2 и может влиять на настройку расшифровка кода ошибки C0300. Сначала выполните диагностику силового агрегата коды неисправностей (DTC) (расшифровка кода ошибки) P0502 и P0503.
  8. 9. Сначала выполните диагностику для расшифровка кода ошибки C0300 и C0305, прежде чем обращаться к другим коды неисправностей (DTC) (расшифровка кода ошибки). расшифровка кода ошибки C0300 и C0305 могут быть ответственны за установку других коды неисправностей.
Схема №39
Схема №40
Схема №41

Цифры ниже относятся к номерам шагов на диагностической таблице.

  1. 2. Этот шаг проверяет, является ли неисправность прерывистой.
  2. 3. На этом этапе проверяется внутреннее сопротивление датчика частоты вращения карданного вала.
  3. 4. Этот шаг проверяет, может ли датчик частоты вращения карданного вала генерировать достаточное количество переменного напряжения.
  4. 5. Этот шаг проверяет низкую цепь датчика частоты вращения заднего карданного вала на короткое замыкание на массу, высокое сопротивление или обрыв.
  5. 6. Этот шаг проверяет высокую цепь датчика частоты вращения заднего карданного вала на короткое замыкание на массу, высокое сопротивление или обрыв.
  6. 7. Этот шаг проверяет низкую цепь датчика частоты вращения заднего карданного вала на короткое замыкание на напряжение.
  7. 8. Этот шаг проверяет высокую цепь датчика частоты вращения заднего вала на короткое замыкание до напряжения.
  8. 9. Этот шаг проверяет низкую цепь датчика частоты вращения заднего вала на короткое замыкание на высокую цепь датчика частоты вращения заднего вала.
Схема №42
Схема №43

Цифры ниже относятся к номерам шагов на диагностической таблице.

  1. 2. Этот шаг проверяет, является ли неисправность прерывистой.
  2. 3. На этом этапе проверяется внутреннее сопротивление датчика частоты вращения карданного вала.
  3. 4. Этот шаг проверяет, может ли датчик частоты вращения карданного вала генерировать достаточное количество переменного напряжения.
  4. 5. Этот шаг проверяет цепь низкого сигнала датчика частоты вращения переднего вала на короткое замыкание на массу, высокое сопротивление или обрыв.
  5. 6. Этот шаг проверяет цепь высокого сигнала датчика частоты вращения переднего вала на короткое замыкание на массу, высокое сопротивление или обрыв.
  6. 7. Этот шаг проверяет цепь низкого сигнала датчика частоты вращения переднего вала на короткое замыкание на напряжение.
  7. 8. Этот шаг проверяет цепь высокого сигнала датчика частоты вращения переднего вала на короткое замыкание на напряжение.
  8. 9. Этот шаг проверяет цепь низкого сигнала датчика частоты вращения переднего вала на короткое замыкание на цепь высокого сигнала датчика частоты вращения переднего вала.
Схема №44
Схема №45

Цифры ниже относятся к номерам шагов на диагностической таблице.

  1. 2. Этот шаг проверяет двигатель энкодера на внутреннее короткое замыкание на массу.
  2. 3. Этот шаг помогает изолировать неисправности двигателя от модуля управления переключением раздаточных коробок и проводки.
  3. 4. Этот шаг проверяет на открытое, высокое сопротивление, короткое замыкание на массу или короткое замыкание на напряжение.
Схема №46

Цифры ниже относятся к номерам шагов на диагностической таблице.

  1. 2. Этот шаг проверяет схему энкодера на неисправность тока.
  2. 3. Этот шаг проверяет правильное опорное напряжение на кодере.
  3. 4. Этот шаг проверяет цепь энкодера регулятора 5 вольт на короткое замыкание на напряжение, короткое замыкание на массу, разомкнутое или высокое сопротивление.
  4. 5. После определения того, что опорное напряжение, измеренное в Шаге 4, было правильным, Шаг 6 анализирует показания, первоначально измеренные в Шаге 3, чтобы увидеть, было ли оно выше или ниже, чем ожидается. Этот шаг помогает определить, вытянута ли цепь сигнала энкодера высоко или низко.
  5. 6. Этот шаг проверяет цепь сигнала кодера и цепь низкого опорного сигнала кодера на короткое замыкание на напряжение.
  6. 7. Этот шаг помогает определить неисправный кодировщик.
  7. 8. На этом этапе проверяется цепь сигнала кодера и цепь низкого опорного сигнала кодера на обрыв или короткое замыкание на массу.
Схема №47

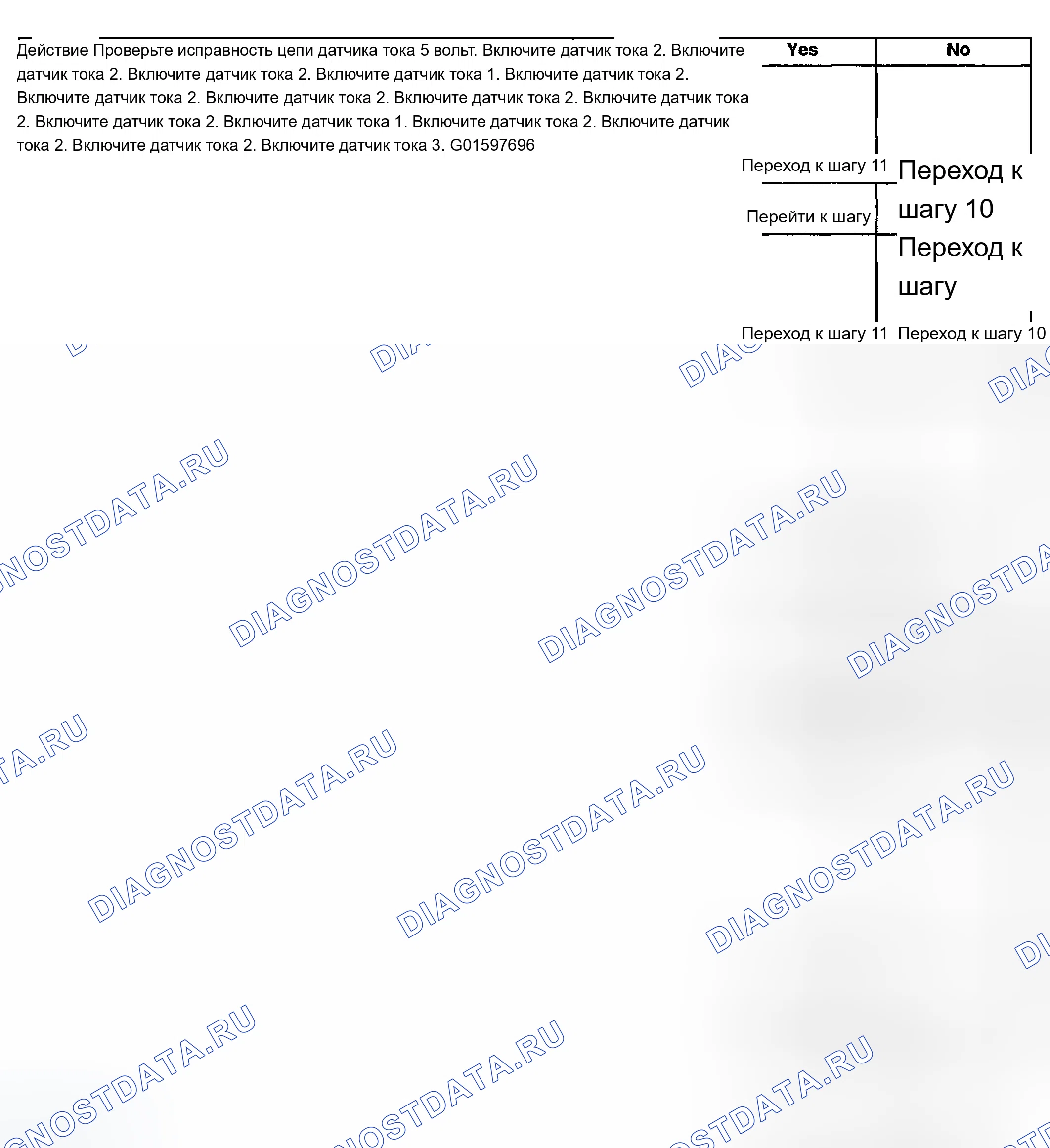

Схема №48

Цифры ниже относятся к номерам шагов на диагностической таблице.

  1. 2. Этот шаг определяет, правильно ли работают датчик скорости заднего карданного вала и проводка.
  2. 3. Этот шаг определяет, правильно ли работают датчик частоты вращения переднего карданного вала и проводка.
  3. 4. Этот шаг определяет, закорочены ли цепи A управления двигателем или B управления двигателем на землю в двигателе энкодера.
  4. 5. Этот шаг проверяет целостность обмоток двигателя.
  5. 6. Этот шаг проверяет цепи управления двигателем A и управления двигателем B на разомкнутое, короткое замыкание на массу или высокое сопротивление между двигателем энкодера и модулем управления переключением раздаточной коробки.
  6. 7. Этот этап определяет, правильно ли функционирует раздаточная коробка.
Схема №49
Схема №50

Приведенный ниже номер относится к номеру шага в диагностической таблице.

  1. 2. Этот шаг заменяет модуль управления переключением раздаточных коробок.
Схема №51

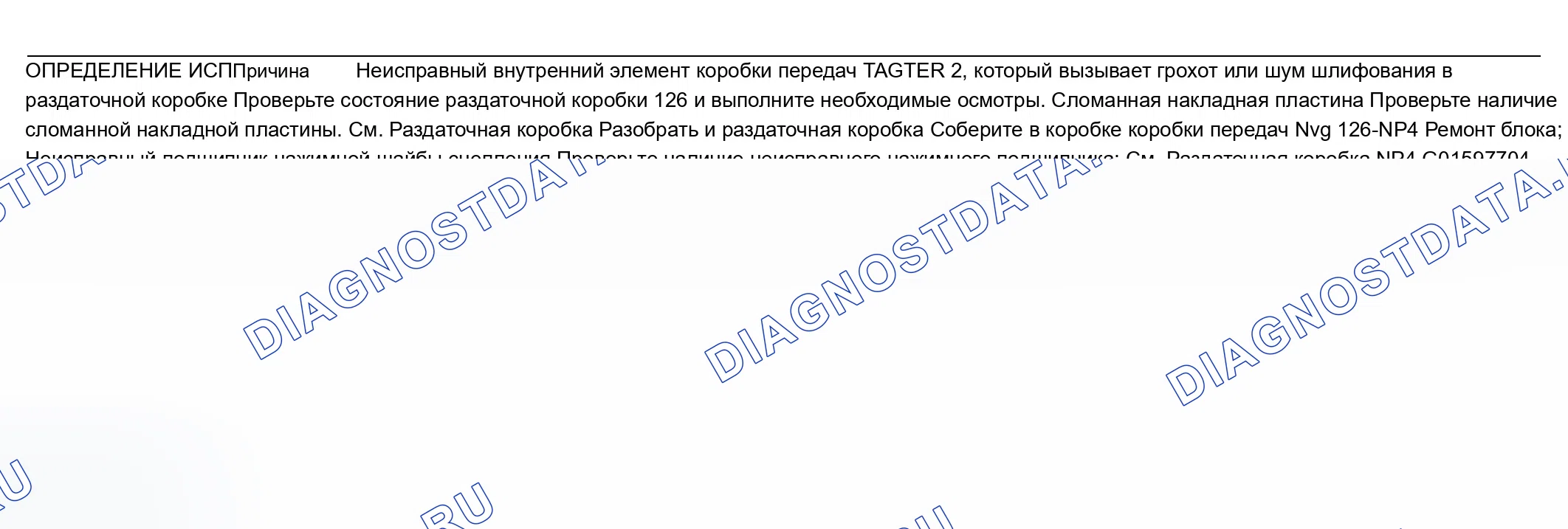

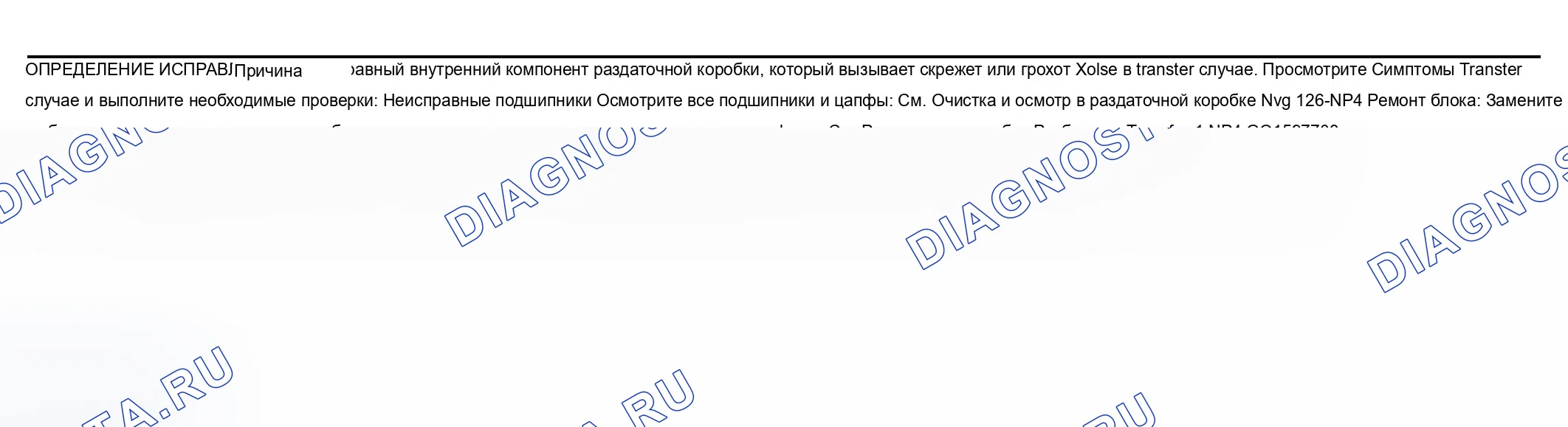

Симптомы - Дело о передаче

ВажноПеред использованием таблиц симптомов выполните проверку системы диагностики - раздаточная коробка, чтобы убедиться в том, что все перечисленные ниже условия верны: Не установлено никаких коды неисправностей. Модуль управления может взаимодействовать по последовательному каналу передачи данных. Просмотрите работу системы, чтобы ознакомиться с функциями системы. Обратитесь к разделу " Описание и работа раздаточной коробки " для получения информации о работе системы.

Приведенный ниже номер относится к номеру шага в диагностической таблице.

  1. 2. Этот шаг определяет, является ли отказ результатом неисправного модуля управления переключением раздаточной коробки или комбинации приборов.
Схема №52

Приведенный ниже номер относится к номеру шага в диагностической таблице.

  1. 2. Этот шаг определяет, является ли отказ результатом неисправного модуля управления переключением раздаточной коробки или комбинации приборов.
