Содержание Раздел: Тестирование и диагностика системы управления двигателем Все разделы

Органы управления двигателем - самодиагностика: Диагностика Audi S4 C4

Тестирование и диагностика системы управления двигателем 29 иллюстраций ~22 мин чтения

Расшифровка кодов ошибок (расшифровка кода ошибки)

Модуль управления двигателем система впрыска система впрыска Motronic (блок управления двигателем) может идентифицировать неисправности и сохранять их в памяти в виде расшифровка кодов ошибок.

  1. Система впрыска система впрыска Motronic блок управления двигателем (после оценки информации) различает 34 возможных сбоя и сохраняет их до тех пор, пока память расшифровка кода ошибки не будет стерта. См. " Идентификация расшифровка кода ошибки ". (ref-149643-S16181676992002101600000)
  2. Система система впрыска система впрыска Motronic блок управления двигателем оснащена диагностической возможностью для 8 возможных проверок в режиме диагностики выхода (режим диагностического теста- Выход режим диагностического теста). (ref-149643-S29140697992002101800000)
  3. Выходные проверки режим диагностического теста могут быть инициированы ТОЛЬКО при неработающем двигателе. Память расшифровка кода ошибки, с другой стороны, должна проверяться ТОЛЬКО с работающим двигателем (если возможно).
  4. Полный доступ к БД системе транспортного средства требует сканирующего инструмента (VAG 1551). Сканирующий инструмент (ST) имеет встроенную возможность распечатки.
  5. Если неисправность существует в течение достаточного времени, она постоянно сохраняется (до намеренного стирания) как статическая.
  6. Если неисправность появляется мгновенно или в течение недостаточного времени, чтобы быть классифицированной как статическая, она будет храниться как спорадический процесс, который повторяется непрерывно.
  7. Если спорадическая неисправность не повторится во время следующих 50 запусков двигателя, она будет автоматически стерта из памяти расшифровка кода ошибки.
  8. Если одновременно происходит несколько неисправностей, проверить соединения массы в задней части двигателя и между левой стороной блока цилиндров двигателя и левым длинным элементом на предмет коррозии или повреждения, отремонтируйте или заменить при необходимости. См. " ПРОВЕРКА ЗЕМЛИ " под блок управления двигателем масса и напряжение проверить. (ref-149643-S06391977372002101600000)

Программа бортовой диагностики (бортовая система диагностики) для моторного многопортового модуля впрыска топлива.

Производитель автомобиля оснастил систему система впрыска система впрыска Motronic распределённый впрыск топлива функциями для расширения ее возможностей диагностики на борту. Список этих функций (Русский 1)

Схема №10

Визуальный осмотр

ВниманиеКогда батарея отключена, компьютер автомобиля может потерять данные памяти и расшифровка кодов ошибок (коды неисправностей) будут стерты. Проблемы с управляемостью могут существовать до тех пор, пока автомобиль не будет приведен в движение в течение 5-10 минут. См. " ТЕСТ-ДРАЙВ ". (ref-149643-S38550237122002101600000)

ПримечаниеПроверить наличие диагностических кодов неисправностей (коды неисправностей) перед визуальным осмотром. Если ремонт производится (пример) на кабелях аккумуляторной батареи, коды неисправностей могут быть стерты. См. " ИЗВЛЕЧЕНИЕ ДИАГНОСТИЧЕСКИХ КОДОВ НЕИСПРАВНОСТЕЙ ". (ref-149643-S32595093342002101600000)

Выполнить всесторонний визуальный осмотр мест подключения массы. Убедиться, что отрицательный кабель батареи в порядке, и проверить кабели массы между двигателем и кузовом автомобиля. Отремонтируйте по мере необходимости. См. " ПРОВЕРКА ЗЕМЛИ ". Проверить вакуумные шланги на наличие поломок и закупорки; Проверить электрическую проводку и разъемы на предмет повреждений и коррозии. Устраните при необходимости. Удостоверьтесь, что все системы двигателя, не связанные с блоком управления двигателем работают должным образом. Проверить любые бюллетени технического обслуживания (tsbs), которые могут применяться. НЕ приступайте к тестированию, если только неполадки двигателя не были устранены. (ref-149643-S06391977372002101600000)

Соединительный сканирующий прибор (VAG 1551)

Убедиться в исправности автоматических выключателей (S72 и S75), предохранителя № 19 (25-ампер) и реле топливного насоса. См. статью " ТЕСТИРОВАНИЕ СИСТЕМЫ И КОМПОНЕНТОВ - S4 ". (ref-152108)

  1. Открыть капот и снять крышку камеры из-под лобового стекла. Снять крышку, чтобы получить доступ к разъему канала передачи данных (диагностический разъём) в блоке предохранителей реле (релейная станция № 1). Убедиться, что выключатель зажигания находится в выключенном положении. Подключить (черный) разъем кабеля адаптера (VAG 1551 / 1) к черному соединителю на релейной станции (обратить внимание: форма и цвет разъема при выполнении этого подключения).
  2. На дисплее индицируется 2 сообщения, в строке дисплея 1 " VAG бортовая система диагностики ". В нижней строке дисплея 2 поочередно будут отображаться сообщения: " RAPID DATA TRANSFER " и " BLINK CODE Выход "
  3. Если на сканирующем приборе НЕТ дисплея, убедиться в том, что соединение для сканирующего прибора находится в норме. Если соединения с сканирующим прибором исправны, проверить напряжение батареи в диагностический разъём (черный). См. " ПРОВЕРКА ПРОВОДКИ РАЗЪЕМА КАНАЛА ПЕРЕДАЧИ ДАННЫХ " в разделе блок управления двигателем масса и напряжение проверить. Отремонтируйте по мере необходимости. Подключить белый разъем кабеля адаптера к (белому / коричневому) DRC. (ref-149643-S33308229872003010800000)
  4. Если на сканирующем приборе появляется дисплей, использовать его в соответствии с отображаемой информацией. См. " ПОИСК ДИАГНОСТИЧЕСКИХ КОДОВ НЕИСПРАВНОСТЕЙ ", " ИДЕНТИФИКАЦИЯ расшифровка кода ошибки " или " РЕЖИМЫ ДИАГНОСТИКИ (режим диагностического теста) ". (ref-149643-S32595093342002101600000)(ref-149643-S16181676992002101600000)(ref-149643-S29140697992002101800000)
Схема №11
Схема №12

Поиск диагностических кодов неисправностей

  1. С адаптером (VAG 1551) / 1, подключенным к сканирующему прибору (ВАГ 1551.подключить сканирующий прибор или универсальный сканируемый прибор (vв Аг 155i) к разъему диагностический разъём (диагностический разъём) (диагностический разъём). См. раздел " ПОДКЛЮЧЕНИЕ СКАНИРУЮЩЕГО ПРИБОРА (Wаg 1551a) " в разделе СИСТЕМА САМДИАГНОСТИКИ. Включить зажигание, запустить двигатель и дайте ему поработать на холостом ходу. (ref-149643-S09042721712003010600000)
  2. Если двигатель не запустится, проработайте на стартере не менее 5 секунд. Оставьте зажигание включенным.
  3. Работайте (VAG 1551) сканирующим инструментом по дисплею: Нажать кнопку -1-, чтобы выбрать режим работы " RAPID DATA TRANSFER ". На дисплее появится надпись - " БЫСТРАЯ ПЕРЕДАЧА ДАННЫХ " " ВСТАВИТЬ АДРЕСНОЕ СЛОВО XX "
  4. Нажать кнопки -0- и -1- для ввода адресного слова " Электроника двигателя " 01. На дисплее появится надпись - " RAPID DATA TRANSFER " " 01-двигатель ELECTRONICS ".
  5. Нажать кнопку -q- для подтверждения ввода. На дисплее появится сообщение " RAPID DATA TRANSFER " (быстрая передача данных): " SCAN TOOL SENT ADDRESS WORD 01 " (сканирующее устройство отправляет адресное слово 01).
  6. При появлении на экране сообщения " RAPID DATA TRANSFER " (быстрая передача данных) нажать кнопку HELP для вывода списка возможных неисправностей.
  7. Если после устранения возможной неисправности по-прежнему отображается сообщение " управление модуль DOES NOT ANSWER ", проверить проводку диагностический разъём белого цвета. Проверить подачу напряжения на модуль управления двигателем система впрыска система впрыска Motronic (блок управления двигателем). См. статью " ТЕСТИРОВАНИЕ СИСТЕМЫ И КОМПОНЕНТОВ - S4 ". При отображении расшифровка кодов ошибок 65535 неисправен блок управления двигателем.П римечите кнопку " DIAGNOSTIC WORD CODE идентификация ITIVING AFTER ERO REPAIR 1 ". (ref-152108)(ref-149643-S16181676992002101600000)
  8. Нажать кнопку -Q- для подтверждения ввода.
  9. При появлении одного из следующих индикаторов: Нажать кнопку HELP для печати списка возможных неисправностей. " БЫСТРАЯ ПЕРЕДАЧА ДАННЫХ " " L провод NOT SWITCHING TO масса " (L ПРОВОД НЕ ПЕРЕКЛЮЧАЕТСЯ НА ЗЕМЛЮ) " RAPID DATA TRANSFER NONS TO B + "
  10. После устранения возможной неисправности: Снова нажать кнопки -0-и-1- для ввода адресного слова " ЭЛЕКТРОНИКА ДВИГАТЕЛЯ " 01. На дисплее появится надпись - " БЫСТРАЯ ПЕРЕДАЧА ДАННЫХ " " 01-ЭЛЕКТРОНИКА ДВИГАТЕЛЕЙ ".
  11. Нажать кнопку -Q- для подтверждения ввода.
  12. Дисплей показывает идентификацию и кодирование блок управления двигателем. На дисплее будет читаться (например): " 4AO907551AA 2.21 R5 MOTR RHV Hs D ", " CODING 4 ". Для получения информации об идентификации ЕСМ (версия). См. также раздел " ИДЕНТИФИКАЦИЯ ЕCM ". (ref-149643-S28869733102003010700000)(ref-149643-S29825188832002101600000)
  13. Нажать кнопку со стрелкой вправо. На дисплее отобразится сообщение " RAPID DATA TRANSFER " (быстрая передача данных) " SELECT FUNCTION XX "
  14. Нажать кнопки -0- и -2-, чтобы выбрать функцию " проверить расшифровка кода ошибки MEMORY " 02. На дисплее появится надпись: " RAPID DATA TRANSFER " (быстрая передача данных) или " 02-проверить LLC ".
  15. Нажать кнопку -q- для подтверждения ввода. На дисплее будет отображаться код, распознанный или не распознанный. Дисплей будет читаться - " X расшифровка кода ошибки RECOGNIZED " или - " NO DTS CONVENTIED ".
  16. После того, как последний расшифровка кода ошибки будет отображен или напечатан: Нажать кнопку -правый стрелка-. На дисплее появится надпись - " RAPID DATA TRANSFER " " SELECT FUNCTION XX ".

Режим диагностического тестирования выхода (режим диагностического теста)

Модуль управления двигателем система впрыска система впрыска Motronic блок управления двигателем (блок управления двигателем) оснащен диагностической функцией для 8 возможных выходных проверок в режиме диагностического тестирования. Выходные проверки DTМ могут быть инициированы ТОЛЬКО при неработающем двигателе. Следовать инструкциям производителя испытательного оборудования для работы с VAG 1551. Если (VAG1551) недоступен, проверить компоненты и проводку. См. " электросхемы ". (ref-149643-S19512361562003061100000)

Режим диагностического тестирования выхода (функция 03)

При выборе режима диагностического тестирования выходного сигнала (режим диагностического теста) с помощью сканирующего устройства (VAG 1551) все топливные инжекторы, клапан управления воздухом в режиме холостого хода, клапан регулятора продувки канистры EVAP и перепускной клапан регулятора перепуска могут быть проверены на слух или прикосновением.

Форсунки активируются пять раз в течение двух миллисекунд. Избегайте фонового шума при звуковой проверке форсунок. Звук щелчка от топливных инжекторов очень мягкий и короткой продолжительности.

Выходной режим диагностического теста будет прерван, если двигатель запущен или обнаружен импульс скорости.

Как протестировать органы управления двигателя - самодиагностика: диагностики

  1. Подключить (VAG 1551) сканирующее устройство. На дисплее отображается 2 сообщения, в строке дисплея 1 - " ДИАГНОСТИКА БОРТОВОГО УСТРОЙСТВА КОНТРОЛЯ ВУГ ". В нижней строке экрана поочередно будут отображаться 2 сообщения: " БЫСТРАЯ ПЕРЕДАЧА ДАННЫХ " и " БЛИНК КОД ВЫХОД ".если на сканирующем устройстве ОТСУТСТВУЕТ дисплей, убедиться в исправности подключения сканирующего устройства. См. " ПОДКЛЮЧЕНИЕ СКАНИРУЮЩЕГО ПРИБОРА (v a g) ". (ref-149643-S09042721712003010600000)
  2. Включить зажигание (НЕ включать).
  3. Работайте (VAG 1551) сканирующим инструментом по дисплею: Нажать кнопку -1-, чтобы выбрать режим работы " RAPID DATA TRANSFER ". На дисплее появится надпись - " БЫСТРАЯ ПЕРЕДАЧА ДАННЫХ " " ВСТАВИТЬ АДРЕСНОЕ СЛОВО XX "
  4. Нажатием кнопок -0- и -1- наберите адресное слово " ЭЛЕКТРОНИКА ДВИГАТЕЛЯ " 01, на дисплее появится надпись - " УСКОРЕННАЯ ПЕРЕДАЧА ДАННЫХ " " 01-ЭЛЕКТРОНИКА ДВИГАТЕЛЕЙ ".
  5. Нажать кнопку -q- для подтверждения ввода. На дисплее появится сообщение " RAPID DATA TRANSFER " (быстрая передача данных): " SCAN TOOL SENT ADDRESS WORD 01 " (сканирующее устройство отправляет адресное слово 01).
  6. При появлении на экране сообщения " RAPID DATA TRANSFER " (быстрая передача данных) нажать кнопку HELP для вывода списка возможных неисправностей.
  7. Если после устранения возможной неисправности все еще отображается сообщение " управление модуль DOES NOT ANSWER " (модуль управления не отвечает), проверить белый адрес проводки диагностический разъём. См. " CHECKING WHITE DBC WIRING " в разделе блок управления двигателем напряжение и масса проверить. Проверить подачу напряжения на модуль управления двигателем система впрыска система впрыска Motronic двигатель управление MODEM. См. статью " Тестирование системы и компонентов ". При отображении расшифровка кодов ошибок 65535 снова нажать кнопку определения неисправности EC0. (ref-149643-S09957945772003010700000)(ref-152108)(ref-149643-S16181676992002101600000)
  8. Нажать кнопку -Q- для подтверждения ввода.
  9. При появлении одного из следующих индикаторов: Нажать кнопку HELP для печати списка возможных неисправностей. " БЫСТРАЯ ПЕРЕДАЧА ДАННЫХ " " L провод NOT SWITCHING TO масса " (L ПРОВОД НЕ ПЕРЕКЛЮЧАЕТСЯ НА ЗЕМЛЮ) " RAPID DATA TRANSFER NONS TO B + "
  10. После устранения возможной неисправности: Снова нажать кнопки -0-и-1- для ввода адресного слова " ЭЛЕКТРОНИКА ДВИГАТЕЛЯ " 01. На дисплее появится надпись - " БЫСТРАЯ ПЕРЕДАЧА ДАННЫХ " " 01-ЭЛЕКТРОНИКА ДВИГАТЕЛЕЙ ".
  11. Нажать кнопку -Q- для подтверждения ввода.
  12. Дисплей показывает идентификацию и кодирование блок управления двигателем. На дисплее будет читаться (например) - " 4AO907551AA 2.21 R5 MOTR RHV Hs D " " CODING 4 ". Для получения информации об идентификации (версии) ЕСМ. См. также раздел " ИДЕНТИФИКАЦИЯ ЕКМ ". (ref-149643-S28869733102003010700000)(ref-149643-S29825188832002101600000)
  13. Нажать кнопку со стрелкой вправо. На дисплее отобразится сообщение " RAPID DATA TRANSFER " (быстрая передача данных) " SELECT FUNCTION XX "
  14. Нажать кнопки -0- и -3-, чтобы выбрать функцию " Выход DIAGNOSTIC проверка " 03. На дисплее появится надпись - " RAPID DATA TRANSFER " " ВЫХОДНОЙ ДИАГНОСТИЧЕСКИЙ ТЕСТ ".
  15. Нажать кнопку -q-, чтобы подтвердить ввод. На дисплее появится надпись " Выход режим диагностического теста " (выход dtm) " форсунка цилиндр 1-N30 " (цилиндр инжектора 1-хтагх0).
  16. На корпусе дросселя открыть и закрыть дроссельную заслонку. (Рисунок 4) Как только дроссельная заслонка вернется в закрытое положение, топливная форсунка для цилиндра № 1 будет циклически включаться и выключаться 5 раз, тогда система впрыска система впрыска Motronic блок управления двигателем будет автоматически последовательно переключаться на следующую топливную форсунку.
  17. Чтобы переключиться на следующий топливный инжектор, НЕ проверяя его. Каждый раз нажимайте -правую стрелку- кнопку.
  18. Нажать кнопку со стрелкой вправо (отображение изменится на следующее режим диагностического теста).
  19. На дисплее появится сообщение " Выход режим диагностического теста " (Выход DTМ): " IDLE система впрыска вторичного воздуха управление клапан -N71 ". Управляющий клапан холостого хода срабатывает (щелкает), пока не переключится на следующий выходной DTМ. Нажать кнопку со стрелкой вправо.
  20. На дисплее появится надпись - " Выход режим диагностического теста " " адсорбер продувка адсорбера REGULATOR клапан ". Этот клапан срабатывает (щелкает), пока не переключится на следующий выходной DTМ. Нажать кнопку со стрелкой вправо.
  21. На дисплее отобразится сообщение " Выход режим диагностического теста " (Вывод DTМ): " WASTEGATE BY-PASS REGULATOR клапан-N75 ". Модуль управления будет нажимать до тех пор, пока не будет нажата кнопка со стрелкой вправо для завершения проверки выходных данных.
  22. Нажать кнопку со стрелкой вправо. На дисплее появится сообщение " RAPID DATA TRANSFER " (быстрая передача данных) и SELECT FUNCTION XX (выбор функции ХХ).
  23. При повторном выборе функции 03 " Выход режим диагностического теста " выходной режим диагностического теста может быть повторен. Если один из компонентов не щелкает, проверить компонент и / или элемент управления. См. " система и COMPONENT тестирование - S4 " статья. (ref-152108)

Основные настройки, режима диагностического тестирования (функция 04)

ПримечаниеДля получения помощи в идентификации информационных диаграмм дисплейной группы 00-10 см. иллюстрации. (Таблица 5) - (Страница 6).для получения справки по определению значений основных настроек обратитесь к иллюстрациям. (Вкладка 7) - [Страница 12) раздела ТАБЛИЦЫ ПРОВЕРКИ ОСНОВНЫХ УСТАНОВОК.

Функция базовой настройки выполняется при работающем двигателе. Когда в функции основной настройки, модуль управления двигателем система впрыска система впрыска Motronic (блок управления двигателем) устанавливает следующие условия

  1. Индикаторная лампа неисправности (контрольная лампа неисправности (проверить двигатель)) на приборной панели будет гореть непрерывно.
  2. Клапан регулятора продувки канистры EVAP останется закрытым.

Значения могут быть отображены либо группой отображения 00, показывающей 10 значений или с группой отображения 01, показывающий 4 значения. Когда в группе отображения 01 отображаются 4 значения, также будут отображаться физические параметры скорости двигателя (об / мин) и температуры. См.

(Схема №13)

Схема №13
  1. Дважды нажать кнопку -0-, чтобы выбрать группу отображения основных настроек 00.
  2. На дисплее появится надпись - " INITIATE BASIC SETTING " (инициировать основные настройки), " INSERT дисплей GROUP NUMBER 00 " (вставить номер группы отображения 00).
  3. Нажать кнопку -Q- для подтверждения ввода.
  4. На дисплее появится надпись - " СИСТЕМА В БАЗОВОЙ НАСТРОЙКЕ 1 2 3 4 5 6 7 8 9 10 ".
  5. Через минимум 5 секунд: Сравнить значения в полях отображения с графиком. (Таблица 6)
  6. После пробного вождения и проверки памяти расшифровка кода ошибки (в течение 5 минут) сравнить значения в поле 9 дисплея с указанными значениями. Если транспортное средство работает на холостом ходу более 5 минут, указанное значение может быть превышено без наличия неисправности.
  7. В поле 10 отображается угол опережения зажигания, рассчитанный модулем управления двигателем система впрыска система впрыска Motronic (блок управления двигателем). Если есть потеря мощности, проверить основные механические настройки двигателя.
Схема №14
  1. Нажать кнопки -0- и -1- для выбора группы отображения основных настроек 01.
  2. На дисплее появится надпись - " INITIATE BASIC SETTING " (инициировать основные настройки), " INSERT дисплей GROUP NUMBER 01 " (вставить номер группы отображения 01).
  3. Нажать кнопку -q- для подтверждения ввода. На дисплее появится сообщение " система IN BASIC SETTING 1 " (система в основных настройках 1), " 1 2 3 4 ".

Соединительная (VAG 1598) испытательная коробка

ВниманиеНЕ подключайте сканирующий инструмент (VAG 1551) одновременно с испытательным блоком (vв Аg 1598). ПЕРЕД отсоединением разъема кабеля блок управления двигателем выключить зажигание и ПОДОЖДАТЬ по крайней мере 30 секунд. Невыполнение этого требования может привести к повреждению ЕСМ.

Отсоединив разъем жгута система впрыска система впрыска Motronic блок управления двигателем, также отключается подача положительного напряжения батареи на постоянную память, что в свою очередь стирает расшифровка кода ошибки-память.

  1. Убедиться, что переключатель зажигания находится в положении OFF (выключено). Снять блок управления двигателем система впрыска система впрыска Motronic. См. раздел " РАСПОЛОЖЕНИЕ БЛОКА УПРАВЛЕНИЯ ДВИГАТЕЛЕМ ". (ref-149643-S04993752282002101600000)
  2. Подключить кабель адаптера (VAG 1598 / 5) к модулю система впрыска система впрыска Motronic блок управления двигателем и кабельному соединителю модуля управления двигателем.

Пробная поездка

Очистить расшифровка кодов ошибок (коды неисправностей (DTC) (расшифровка кода ошибки)). См. " ОЧИСТКА КОДОВ ". Выключить зажигание. Запустить двигатель. Управляйте транспортным средством в течение как минимум 5-10 минут. Проверить наличие любых сохраненных коды неисправностей. Если расшифровка кода ошибки снова устанавливается, выполнить процедуру диагностического тестирования еще раз. Отремонтируйте транспортное средство по мере необходимости. См. раздел ИДЕНТИФИКАЦИЯ расшифровка кода ошибки (ref-149643-S16181676992002101600000)

Диагностические тесты

ПримечаниеЧтобы правильно диагностировать транспортное средство, рекомендуется использовать комплект для тестирования разъема (Vw 1594) и сканирующий инструмент (v AG 1551) с адаптером жгута (vag 1551 / 1). Все тесты напряжения и непрерывности должны проводиться цифровым вольт-омметром (DVOM) с входным сопротивлением не менее 10 мегаом. После любых ремонтов стереть память расшифровка кода ошибки и снова проверить автомобиль ". (ref-149643-S12390027892002101600000)(ref-149643-S38550237122002101600000)

Расшифровка кода ошибки 00000 / 0000 - неисправность не обнаружена

ПримечаниеПервый набор чисел отображается как 5-значный код Rapid Data. Второй набор цифр отображается как 4-разрядный мигающий код. Мигающие коды также отображаются индикатором неисправности автомобиля (контрольная лампа неисправности (проверить двигатель)).

Если на сканирующем приборе указан указанный выше код, то проблем в системе управления двигателем не обнаружено. (Рисунок 27)

Схема №15

Расшифровка кода ошибки 00281 / 1231 - датчик скорости транспортного средства

ПримечаниеПервый набор чисел отображается как 5-значный код Rapid Data. Второй набор цифр отображается как 4-разрядный мигающий код. Мигающие коды также отображаются индикатором неисправности автомобиля (контрольная лампа неисправности (проверить двигатель)).

Если сканирующее устройство укажет вышеуказанный код, то в этой цепи может возникнуть проблема с диапазоном / производительностью. Для выполнения теста (Таблица 27)

Расшифровка кода ошибки 00513 / 2111 - Датчик частоты вращения двигателя

ПримечаниеПервый набор чисел отображается как 5-значный код Rapid Data. Второй набор цифр отображается как 4-разрядный мигающий код. Мигающие коды также отображаются индикатором неисправности автомобиля (контрольная лампа неисправности (проверить двигатель)).

Если сканирующее устройство укажет вышеуказанный код, то в этой цепи может возникнуть проблема с диапазоном / производительностью. Для выполнения теста (Таблица 28)

Схема №16

Расшифровка кода ошибки 00514 / 2112 - датчик положения коленчатого вала

ПримечаниеПервый набор чисел отображается как 5-значный код Rapid Data. Второй набор цифр отображается как 4-разрядный мигающий код. Мигающие коды также отображаются индикатором неисправности автомобиля (контрольная лампа неисправности (проверить двигатель)).

Если сканирующее устройство укажет указанный выше код, то в этой цепи может возникнуть проблема с диапазоном / производительностью. Для выполнения теста (Таблица 29)

Схема №17

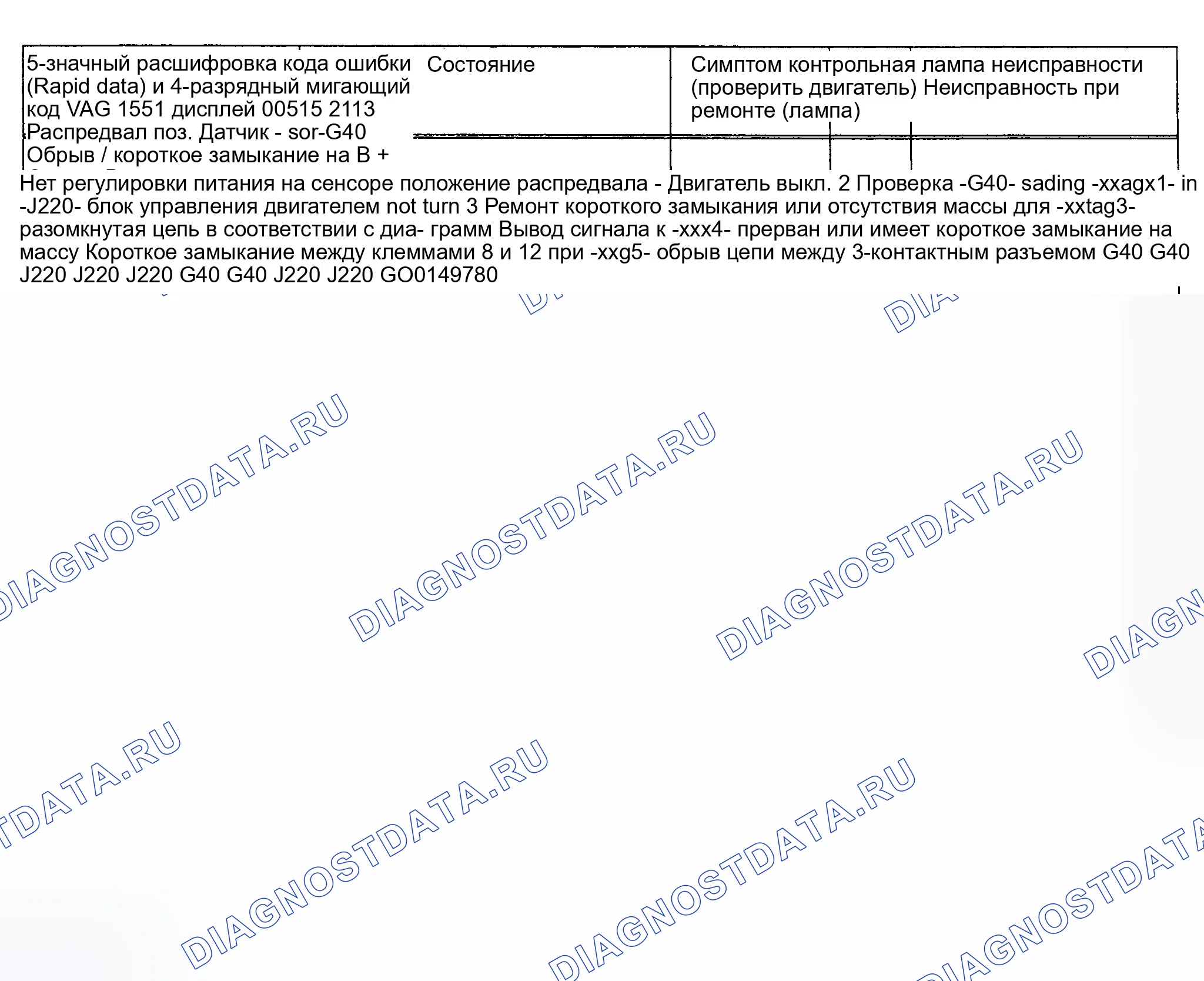

Расшифровка кода ошибки 00515 / 2113 - датчик положения распределительного вала

ПримечаниеПервый набор чисел отображается как 5-значный код Rapid Data. Второй набор цифр отображается как 4-разрядный мигающий код. Мигающие коды также отображаются индикатором неисправности автомобиля (контрольная лампа неисправности (проверить двигатель)).

Если сканирующее устройство укажет на вышеуказанный код, может возникнуть проблема с диапазоном / производительностью в этой цепи. Для выполнения теста (Таблица 30) Следующие пронумерованные шаги относятся к номерам в кружках на диагностической карте в разделе Корректирующие меры.

Схема №18

Расшифровка кода ошибки 00516 / 2121 - замкнутый переключатель положения дроссельной заслонки

ПримечаниеПервый набор чисел отображается как 5-значный код Rapid Data. Второй набор цифр отображается как 4-разрядный мигающий код. Мигающие коды также отображаются индикатором неисправности автомобиля (контрольная лампа неисправности (проверить двигатель)).

Если сканирующее устройство укажет указанный выше код, то в этой цепи может возникнуть проблема с диапазоном / производительностью. Для выполнения теста (Таблица 31)

Схема №19

Расшифровка кода ошибки 00518 / 2212 - датчик положения дроссельной заслонки

ПримечаниеПервый набор чисел отображается как 5-значный код Rapid Data. Второй набор цифр отображается как 4-разрядный мигающий код. Мигающие коды также отображаются индикатором неисправности автомобиля (контрольная лампа неисправности (проверить двигатель)).

Если сканирующее устройство укажет указанный выше код, то в этой цепи может возникнуть проблема с диапазоном / производительностью. Для выполнения теста (Таблица 32)

Схема №20

Расшифровка кода ошибки 00519 / 2222 - датчик абсолютного давления впускной коллектор

ПримечаниеПервый набор чисел отображается как 5-значный код Rapid Data. Второй набор цифр отображается как 4-разрядный мигающий код. Мигающие коды также отображаются индикатором неисправности автомобиля (контрольная лампа неисправности (проверить двигатель)).

Если сканирующее устройство укажет указанный выше код, то в этой цепи может возникнуть проблема с диапазоном / производительностью. Для выполнения теста (Таблица 32)

Расшифровка кода ошибки 00522 / 2312 - Датчик температуры охлаждающей жидкости двигателя

ПримечаниеПервый набор чисел отображается как 5-значный код Rapid Data. Второй набор цифр отображается как 4-разрядный мигающий код. Мигающие коды также отображаются индикатором неисправности автомобиля (контрольная лампа неисправности (проверить двигатель)).

Если сканирующее устройство укажет указанный выше код, то в этой цепи может возникнуть проблема с диапазоном / производительностью. Для выполнения теста (Таблица 33)

Схема №21

Расшифровка кода ошибки 00523 / 2322 - Датчик температуры всасываемого воздуха

ПримечаниеПервый набор чисел отображается как 5-значный код Rapid Data. Второй набор цифр отображается как 4-разрядный мигающий код. Мигающие коды также отображаются индикатором неисправности автомобиля (контрольная лампа неисправности (проверить двигатель)).

Если сканирующее устройство укажет указанный выше код, то в этой цепи может возникнуть проблема с диапазоном / производительностью. Для выполнения теста (Таблица 33)

Расшифровка кода ошибки 00524 / 2142 - датчик детонации № 1.

ПримечаниеПервый набор чисел отображается как 5-значный код Rapid Data. Второй набор цифр отображается как 4-разрядный мигающий код. Мигающие коды также отображаются индикатором неисправности автомобиля (контрольная лампа неисправности (проверить двигатель)).

Если сканирующее устройство укажет указанный выше код, то в этой цепи может возникнуть проблема с диапазоном / производительностью. Для выполнения теста (Таблица 34)

Схема №22

Расшифровка кода ошибки 00525 / 2342 - датчик нагретого кислорода

ПримечаниеПервый набор чисел отображается как 5-значный код Rapid Data. Второй набор цифр отображается как 4-разрядный мигающий код. Мигающие коды также отображаются индикатором неисправности автомобиля (контрольная лампа неисправности (проверить двигатель)).

Если сканирующее устройство укажет указанный выше код, то в этой цепи может возникнуть проблема с диапазоном / производительностью. Для выполнения теста (Таблица 35)

Схема №23

Расшифровка кода ошибки 00528 / 2223 - Датчик барометрического давления

ПримечаниеПервый набор чисел отображается как 5-значный код Rapid Data. Второй набор цифр отображается как 4-разрядный мигающий код. Мигающие коды также отображаются индикатором неисправности автомобиля (контрольная лампа неисправности (проверить двигатель)).

Если сканирующее устройство укажет указанный выше код, то в этой цепи может возникнуть проблема с диапазоном / производительностью. Для выполнения теста (Таблица 36)

Схема №24

Расшифровка кода ошибки 00532 / 2234 - напряжение питания (B +)

ПримечаниеПервый набор чисел отображается как 5-значный код Rapid Data. Второй набор цифр отображается как 4-разрядный мигающий код. Мигающие коды также отображаются индикатором неисправности автомобиля (контрольная лампа неисправности (проверить двигатель)).

Если сканирующее устройство укажет указанный выше код, то в этой цепи может возникнуть проблема с диапазоном / производительностью. Для выполнения теста (Таблица 37)

Схема №25

Расшифровка кода ошибки 00533 / 2231 - регулирование воздуха на холостом ходу

ПримечаниеПервый набор чисел отображается как 5-значный код Rapid Data. Второй набор цифр отображается как 4-разрядный мигающий код. Мигающие коды также отображаются индикатором неисправности автомобиля (контрольная лампа неисправности (проверить двигатель)).

Если сканирующее устройство укажет указанный выше код, то в этой цепи может возникнуть проблема с диапазоном / производительностью. Для выполнения теста (Таблица 38)

Схема №26

Расшифровка кода ошибки 00537 / 23411 - управление кислородным датчиком

ПримечаниеПервый набор чисел отображается как 5-значный код Rapid Data. Второй набор цифр отображается как 4-разрядный мигающий код. Мигающие коды также отображаются индикатором неисправности автомобиля (контрольная лампа неисправности (проверить двигатель)).

Если сканирующее устройство укажет вышеуказанный код, то в этой цепи может возникнуть проблема с диапазоном / производительностью. Для выполнения теста (Таблица 39)

Расшифровка кода ошибки 00540 / 2144 - датчик детонации № 2.

ПримечаниеПервый набор чисел отображается как 5-значный код Rapid Data. Второй набор цифр отображается как 4-разрядный мигающий код. Мигающие коды также отображаются индикатором неисправности автомобиля (контрольная лампа неисправности (проверить двигатель)).

Если сканирующее устройство укажет указанный выше код, то в этой цепи может возникнуть проблема с диапазоном / производительностью. Для выполнения теста (Таблица 40)

Схема №27

Расшифровка кода ошибки 00543 / 22214 - превышение верхнего предела частоты вращения

ПримечаниеПервый набор чисел отображается как 5-значный код Rapid Data. Второй набор цифр отображается как 4-разрядный мигающий код. Мигающие коды также отображаются индикатором неисправности автомобиля (контрольная лампа неисправности (проверить двигатель)).

Если сканирующее устройство укажет указанный выше код, то в этой цепи может возникнуть проблема с диапазоном / производительностью. Для выполнения теста (Таблица 40)

Расшифровка кода ошибки 00544 / 2224 - превышение максимального давления наддувочного воздуха

ПримечаниеПервый набор чисел отображается как 5-значный код Rapid Data. Второй набор цифр отображается как 4-разрядный мигающий код. Мигающие коды также отображаются индикатором неисправности автомобиля (контрольная лампа неисправности (проверить двигатель)).

Если сканирующее устройство укажет указанный выше код, в этой цепи может возникнуть проблема с диапазоном / производительностью. Для выполнения теста (Таблица 41)

Схема №28

Расшифровка кода ошибки 00545 / 2314 - проблема электрического соединения двигателя с коробкой передач

ПримечаниеПервый набор чисел отображается как 5-значный код Rapid Data. Второй набор цифр отображается как 4-разрядный мигающий код. Мигающие коды также отображаются индикатором неисправности автомобиля (контрольная лампа неисправности (проверить двигатель)).

Если сканирующее устройство укажет указанный выше код, в этой цепи может возникнуть проблема с диапазоном / производительностью. Для выполнения теста (Таблица 41)

Расшифровка кода ошибки 00553 / 2324 - датчик массового расхода воздуха

ПримечаниеПервый набор чисел отображается как 5-значный код Rapid Data. Второй набор цифр отображается как 4-разрядный мигающий код. Мигающие коды также отображаются индикатором неисправности автомобиля (контрольная лампа неисправности (проверить двигатель)).

Если сканирующее устройство укажет указанный выше код, то в этой цепи может возникнуть проблема с диапазоном / производительностью. Для выполнения теста (Таблица 42)

Схема №29

Расшифровка кода ошибки 00577 / 2141 - цил. № 1 управления датчиком детонации

ПримечаниеПервый набор чисел отображается как 5-значный код Rapid Data. Второй набор цифр отображается как 4-разрядный мигающий код. Мигающие коды также отображаются индикатором неисправности автомобиля (контрольная лампа неисправности (проверить двигатель)).

Если сканирующее устройство укажет вышеуказанный код, то в этой цепи может возникнуть проблема с диапазоном / производительностью. Для выполнения теста (Таблица 44)

Схема №30

Расшифровка кода ошибки 00578 / 2141 - цил. № 2 управления датчиком детонации

ПримечаниеПервый набор чисел отображается как 5-значный код Rapid Data. Второй набор цифр отображается как 4-разрядный мигающий код. Мигающие коды также отображаются индикатором неисправности автомобиля (контрольная лампа неисправности (проверить двигатель)).

Если сканирующее устройство укажет вышеуказанный код, то в этой цепи может возникнуть проблема с диапазоном / производительностью. Для выполнения теста (Таблица 44)

Расшифровка кода ошибки 00579 / 2141 - ЦИЛ. № 3 управления датчиком детонации.

ПримечаниеПервый набор чисел отображается как 5-значный код Rapid Data. Второй набор цифр отображается как 4-разрядный мигающий код. Мигающие коды также отображаются индикатором неисправности автомобиля (контрольная лампа неисправности (проверить двигатель)).

Если сканирующее устройство укажет указанный выше код, то в этой цепи может возникнуть проблема с диапазоном / производительностью. Для выполнения теста (Таблица 45)

Схема №31

Расшифровка кода ошибки 00580 / 2143 - цил. № 4 управления датчиком детонации.

ПримечаниеПервый набор чисел отображается как 5-значный код Rapid Data. Второй набор цифр отображается как 4-разрядный мигающий код. Мигающие коды также отображаются индикатором неисправности автомобиля (контрольная лампа неисправности (проверить двигатель)).

Если сканирующее устройство укажет указанный выше код, то в этой цепи может возникнуть проблема с диапазоном / производительностью. Для выполнения теста (Таблица 45)

Расшифровка кода ошибки 00581 / 2143 - ЦИЛ контроля датчика детонации. № 5.

ПримечаниеПервый набор чисел отображается как 5-значный код Rapid Data. Второй набор цифр отображается как 4-разрядный мигающий код. Мигающие коды также отображаются индикатором неисправности автомобиля (контрольная лампа неисправности (проверить двигатель)).

Если сканирующее устройство укажет вышеуказанный код, то в этой цепи может возникнуть проблема с диапазоном / производительностью. Для выполнения теста (Таблица 46)

Схема №32

Расшифровка кода ошибки 01247 / 4343 - Клапан регулятора продувки канистр EVAP

ПримечаниеПервый набор чисел отображается как 5-значный код Rapid Data. Второй набор цифр отображается как 4-разрядный мигающий код. Мигающие коды также отображаются индикатором неисправности автомобиля (контрольная лампа неисправности (проверить двигатель)).

Если сканирующее устройство укажет указанный выше код, то в этой цепи может возникнуть проблема с диапазоном / производительностью. Для выполнения теста (таблица 47)

Схема №33

Расшифровка кода ошибки 01249 / 4411 - неисправность цепи топливного инжектора ЦИЛ. 1

ПримечаниеПервый набор чисел отображается как 5-значный код Rapid Data. Второй набор цифр отображается как 4-разрядный мигающий код. Мигающие коды также отображаются индикатором неисправности автомобиля (контрольная лампа неисправности (проверить двигатель)).

Если сканирующее устройство укажет указанный выше код, то в этой цепи может возникнуть проблема с диапазоном / производительностью. Для выполнения теста (Таблица 48)

Схема №34

Расшифровка кода ошибки 01250 / 4412 - CYL.2. неисправность топливного инжектора Ckt

ПримечаниеПервый набор чисел отображается как 5-значный код Rapid Data. Второй набор цифр отображается как 4-разрядный мигающий код. Мигающие коды также отображаются индикатором неисправности автомобиля (контрольная лампа неисправности (проверить двигатель)).

Если сканирующее устройство укажет указанный выше код, то в этой цепи может возникнуть проблема с диапазоном / производительностью. Для выполнения теста (Таблица 48)

Расшифровка кода ошибки 01251 / 4413 - неисправность топливного инжектора ЦИЛ. 3

ПримечаниеПервый набор чисел отображается как 5-значный код Rapid Data. Второй набор цифр отображается как 4-разрядный мигающий код. Мигающие коды также отображаются индикатором неисправности автомобиля (контрольная лампа неисправности (проверить двигатель)).

Если сканирующее устройство укажет указанный выше код, то в этой цепи может возникнуть проблема с диапазоном / производительностью. Для выполнения теста (Таблица 49)

Схема №35

Расшифровка кода ошибки 01252 / 4414 - Неисправность топливного инжектора цил. 4

ПримечаниеПервый набор чисел отображается как 5-значный код Rapid Data. Второй набор цифр отображается как 4-разрядный мигающий код. Мигающие коды также отображаются индикатором неисправности автомобиля (контрольная лампа неисправности (проверить двигатель)).

Если сканирующее устройство укажет указанный выше код, то в этой цепи может возникнуть проблема с диапазоном / производительностью. Для выполнения теста (Таблица 49)

Расшифровка кода ошибки 01253 / 4421 - неисправность топливного инжектора ЦИЛ. 5

ПримечаниеПервый набор чисел отображается как 5-значный код Rapid Data. Второй набор цифр отображается как 4-разрядный мигающий код. Мигающие коды также отображаются индикатором неисправности автомобиля (контрольная лампа неисправности (проверить двигатель)).

Если сканирующее устройство укажет указанный выше код, то в этой цепи может возникнуть проблема с диапазоном / производительностью. Для выполнения теста (Таблица 50)

Схема №36

Расшифровка кода ошибки 01257 / 4431 - воздухораспределитель на холостом ходу

ПримечаниеПервый набор чисел отображается как 5-значный код Rapid Data. Второй набор цифр отображается как 4-разрядный мигающий код. Мигающие коды также отображаются индикатором неисправности автомобиля (контрольная лампа неисправности (проверить двигатель)).

Если сканирующее устройство укажет указанный выше код, то в этой цепи может возникнуть проблема с диапазоном / производительностью. Для выполнения теста (Таблица 51)

Схема №37

Расшифровка кода ошибки 01262 / 4442 - перепускной регулирующий клапан

ПримечаниеПервый набор чисел отображается как 5-значный код Rapid Data. Второй набор цифр отображается как 4-разрядный мигающий код. Мигающие коды также отображаются индикатором неисправности автомобиля (контрольная лампа неисправности (проверить двигатель)).

Если сканирующее устройство укажет указанный выше код, то в этой цепи может возникнуть проблема с диапазоном / производительностью. Для выполнения теста (Таблица 52)

Схема №38

Расшифровка кода ошибки 65535 / 1111 - неисправность модуля управления

ПримечаниеПервый набор чисел отображается как 5-значный код Rapid Data. Второй набор цифр отображается как 4-разрядный мигающий код. Мигающие коды также отображаются индикатором неисправности автомобиля (контрольная лампа неисправности (проверить двигатель)).

Если сканирующее устройство укажет указанный выше код, то в этой цепи может возникнуть проблема с диапазоном / производительностью. Для выполнения теста (Таблица 52)

Другие статьи — Органы управления двигателем - самодиагностика
