Автоматическая коробка передач: Капитальный ремонт Mazda Flair II

Автоматическая трансмиссия (АКПП) 53 иллюстрации ~7 мин чтения

Как разобрать автоматический коробку передач: капитального ремонта

  1. Снимите промежуточную одностороннюю муфту. Снимите стопорное кольцо. Снимите промежуточную одностороннюю муфту.

Как собрать автоматический коробку передач: капитального ремонта

  1. Установите промежуточную одностороннюю муфту. Установите промежуточную одностороннюю муфту. Установите стопорное кольцо.
Схема №506
Схема №507
Схема №508
Схема №509
Схема №510
Схема №511
Схема №512
Схема №513
Схема №514
Схема №515
  1. Осмотрите упорные поверхности цилиндра сцепления, отверстие поршня и зубцы диска сцепления на наличие задиров или заусенцев. Небольшие царапины или заусенцы могут быть удалены с помощью крокусной ткани. Установите новый цилиндр сцепления, если он плохо забит или поврежден.
  2. Проверьте проход жидкости в цилиндре сцепления на наличие препятствий. Очистить все каналы для жидкости. Осмотрите поршень сцепления на наличие задиров и при необходимости установите новый. Осмотрите контрольные шарики на предмет свободы движения и правильности посадки.
  3. Проверьте пружину выключения сцепления на наличие перекосов и трещин. Установите новую пружину (включая волновую пружину), если она деформирована или треснула.
  4. Осмотрите диски сцепления состава, стальные диски сцепления и нажимной диск сцепления на наличие изношенных или забитых поверхностей подшипников. Установите новые детали, если они глубоко забиты или заусенцы.
  5. Проверьте диски сцепления на плоскостность и посадку на зубья ступицы сцепления. Выбросьте любую пластину, которая не скользит свободно на зубцах или которая не является плоской.
  6. Проверить опорные поверхности ступицы сцепления на наличие задиров и шлицев ступицы сцепления на износ.
  7. Снимите передний подшипник сцепления № 2.
  8. Снимите стопорное кольцо муфты заднего хода.
  9. Снимите пакет муфты заднего хода.
  10. С помощью специальных инструментов сжать пружину поршня обратной муфты.
  11. Снимите стопорное кольцо поршневой пружины муфты заднего хода.
  12. Снимите нажимное кольцо поршневой пружины муфты заднего хода. Снимите пружину поршня муфты заднего хода. Снимите нажимное кольцо поршневой пружины муфты заднего хода.
  13. Снимите поршень муфты заднего хода.
  14. Снимите внутреннее и внешнее уплотнения поршня муфты заднего хода.

Диагностический тест F

F16 Выборочные стопорные кольца
  1. Поднимите пакет сцепления до тех пор, пока он полностью не упрется в фиксатор нажимного диска заднего хода сцепления.
  2. Прочтите циферблатный индикатор. Если зазор не соответствует спецификациям, установите стопорное кольцо нужного размера.
Схема №516
Схема №517
Схема №518
Схема №519
Схема №520
Схема №521
Схема №522
Схема №523
  1. Осмотрите упорные поверхности цилиндра сцепления, отверстие поршня и зубцы диска сцепления на наличие задиров или заусенцев. Небольшие царапины или заусенцы могут быть удалены с помощью крокусной ткани. Установите новый цилиндр сцепления, если он плохо забит или поврежден.
  2. Проверьте канал для жидкости в цилиндре сцепления на наличие препятствий. Очистите все каналы для жидкости. Осмотрите поршень сцепления на наличие задиров и при необходимости установите новый поршень. Осмотрите контрольные шарики на предмет свободы движения и правильности посадки.
  3. Проверьте пружину выключения сцепления на наличие перекосов и трещин. Установите новую пружину (включая волновую пружину), если она деформирована или треснула.
  4. Осмотрите диски сцепления состава, стальные диски сцепления и нажимной диск сцепления на наличие изношенных или забитых поверхностей подшипников. Установите новые детали, если они глубоко забиты или заусенцы.
  5. Проверьте диски сцепления на плоскостность и посадку на зубья ступицы сцепления. Выбросьте любую пластину, которая не скользит свободно на зубцах или которая не является плоской.
  6. Проверьте опорные поверхности ступицы сцепления на наличие задиров и шлицев ступицы сцепления на износ.
  7. Снимите ступицу сцепления переднего хода и передний подшипник ступицы сцепления переднего хода № 3.
  8. Снимите стопорное кольцо переднего блока сцепления.
  9. Удалите следующие компоненты. Снимите прижимную пластину. Снимите пакет сцепления. Снимите нажимную пружину.
  10. С помощью специального инструмента снимите стопорное кольцо муфты переднего хода.
  11. Медленно отпустите пресс и выньте переднюю муфту из пресса.
  12. Снимите фиксатор сцепления переднего хода и возвратную пружину.
  13. Снимите передний поршень сцепления.
  14. Снимите внутреннее и внешнее уплотнения переднего поршня сцепления.
  15. Снимите уплотнения входного вала переднего сцепления.
  16. Убедитесь, что контрольный шарик в цилиндре сцепления свободен и чист. Проверьте правильность сидения.
Схема №524
Схема №525
Схема №526
Схема №527
Схема №528
Схема №529
Схема №530
Схема №531
  1. Осмотрите упорные поверхности цилиндра сцепления, отверстие поршня и зубцы диска сцепления на наличие задиров или заусенцев. Небольшие царапины или заусенцы могут быть удалены с помощью крокусной ткани. Установите новый цилиндр сцепления, если он плохо забит или поврежден.
  2. Проверьте канал для жидкости в цилиндре сцепления на наличие препятствий. Очистить все каналы для жидкости. Осмотрите поршень сцепления на наличие задиров и при необходимости установите новый поршень. Осмотрите контрольные шарики на предмет свободы движения и правильности посадки.
  3. Проверьте пружину выключения сцепления на наличие перекосов и трещин. Установите новую пружину (включая волновую пружину), если она деформирована или треснула.
  4. Проверка составных дисков сцепления, стальных дисков сцепления и нажимного диска сцепления на изношенные или забитые поверхности подшипников. Установите новые детали, если они глубоко забиты или заусенцы.
  5. Проверьте диски сцепления на плоскостность и посадку на зубья ступицы сцепления. Выбросьте любую пластину, которая не скользит свободно на зубцах или которая не является плоской.
  6. Проверьте опорные поверхности ступицы сцепления на наличие задиров и шлицы ступицы сцепления на износ.
  7. Установите внутреннее и внешнее уплотнения переднего поршня сцепления. Перед установкой обратите внимание на направление уплотнительных колец.
  8. Расположите специальные инструменты на поршне сцепления.
  9. С помощью специальных инструментов установите поршень сцепления переднего хода в барабан сцепления. Протолкните поршень ко дну барабана, используя равномерное давление.
  10. С помощью специального инструмента сжать возвратную пружину поршня и установить стопорное кольцо.
  11. Медленно отпустите давление пресса и снимите муфту переднего хода.
  12. Установите пакет сцепления в сборе. Установите нажимное кольцо. Установите пакет сцепления. Установите прижимную пластину.
  13. Установите стопорное кольцо пакета сцепления.
  14. Установите специальный инструмент на передний пакет сцепления. Нажмите вниз на пакет сцепления. Стравите давление и обнулите циферблатный индикатор.
  15. С помощью специального инструмента проверьте зазор пакета сцепления. Поднимите вверх пакет сцепления до тех пор, пока он полностью не сядет на фиксатор нажимного диска сцепления. Прочитайте циферблатный индикатор. Если зазор не соответствует спецификациям, установите стопорное кольцо нужного размера.
  16. Сдвиньте два косых уплотнения на входном валу.
  17. Установите два косых уплотнения на входной вал.
  18. Установите передний подшипник ступицы сцепления № 3 переднего хода и ступицу сцепления переднего хода.
Схема №532
Схема №533
  1. Поверните центральную опору против часовой стрелки и поднимите, чтобы снять опору планетарной передачи.
  2. Снимите планетарную одностороннюю муфту.
  3. Для сборки следует обратить процедуру разборки.
Схема №534
Схема №535
Схема №536
  1. Снимите солнечную шестерню сцепления заднего хода в сборе и подшипник и обойму ступицы сцепления переднего хода № 4.
  2. Снимите солнечную шестерню сцепления переднего хода в сборе и подшипник и обойму солнечной шестерни сцепления переднего хода № 5.
  1. Солнечная шестерня сцепления переднего хода и солнечная шестерня заднего хода в сборе собираются в рамках процедуры сборки трансмиссии.
Схема №537
Схема №538
Схема №539
Схема №540
Схема №541

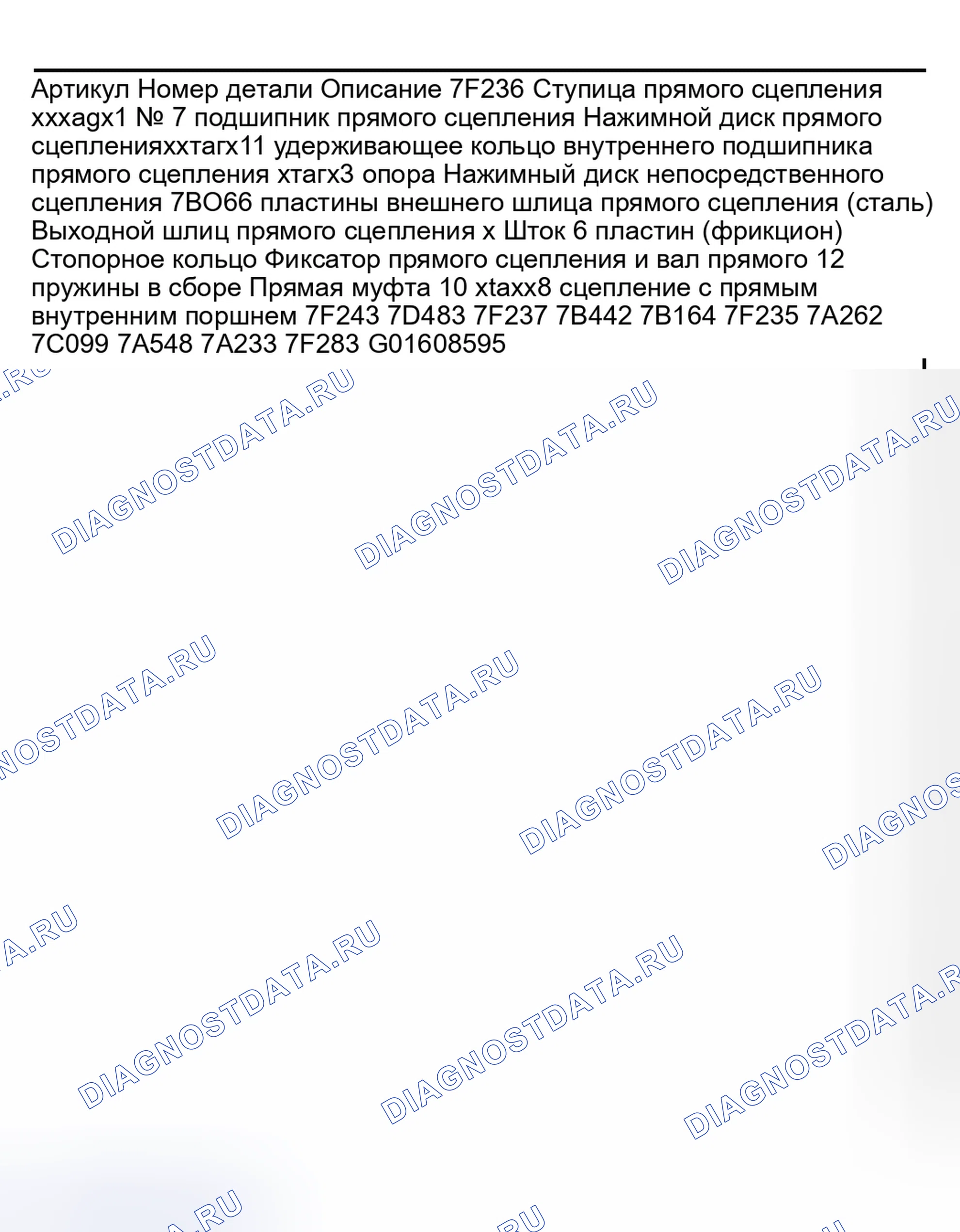

Схема №542
Схема №543
Схема №544
Схема №545
Схема №546
Схема №547
Схема №548
Схема №549
Схема №550
  1. Снимите стопорное кольцо зубчатого венца.
  2. Разделите коронную шестерню и выходной вал.
  3. Снимите три уплотнительных кольца выходного вала.
  4. Снимите стопорное кольцо ступицы выходного вала и ступицу выходного вала.
  5. Снимите два уплотнительных кольца прямого сцепления.
  6. Снимите внутреннюю опору подшипника прямого сцепления № 7. Снимите ступицу сцепления прямого действия. Снимите внутреннюю опору подшипника прямого сцепления № 7.
  7. Осмотрите упорные поверхности цилиндра сцепления, отверстие поршня и зубцы диска сцепления на наличие задиров или заусенцев. Небольшие царапины или заусенцы могут быть удалены с помощью крокусной ткани. Установите новый цилиндр сцепления, если он плохо забит или поврежден.
  8. Проверьте канал для жидкости в цилиндре сцепления на наличие препятствий. Очистите все каналы для жидкости. Осмотрите поршень сцепления на наличие царапин и, при необходимости, установите новый. Осмотрите контрольные шарики на свободу движения и правильность посадки.
  9. Проверьте пружину выключения сцепления на наличие перекосов и трещин. Установите новую пружину (включая волновую пружину), если она деформирована или треснула.
  10. Проверка составных дисков сцепления, стальных дисков сцепления и нажимного диска сцепления на изношенные или забитые поверхности подшипников. Установите новые детали, если они глубоко забиты или заусенцы.
  11. Проверьте диски сцепления на плоскостность и посадку на зубья ступицы сцепления. Выбросьте любую пластину, которая не скользит свободно по зазубринам или которая не является плоской.
  12. Проверьте опорные поверхности ступицы сцепления на наличие задиров и шлицев ступицы сцепления на износ.
  13. Снимите пакет прямого сцепления. Снимите выборочное стопорное кольцо. Снимите пакет прямого сцепления.
  14. С помощью специального инструмента сжать возвратную пружину поршня и снять стопорное кольцо.
  15. Снимите опорно-пружинный узел и поршень.
  16. Снимите внутреннее уплотнение поршня.
  17. Снимите наружное уплотнение поршня.
Схема №551
Схема №552
Схема №553
Схема №554
Схема №555
Схема №556
Схема №557
Схема №558
  1. С помощью специального инструмента установите внутреннее уплотнение поршня. Установите уплотнение уплотнительной кромкой вниз.
  2. Установите внешнее уплотнение поршня сцепления таким образом, чтобы при установке поршня уплотнительный выступ был направлен в сторону дна цилиндра.
  3. С помощью специального инструмента установите поршень прямого сцепления.
  4. Установите возвратную пружину поршня и фиксатор в сборе.
  5. С помощью специального инструмента сжать возвратную пружину поршня и установить стопорное кольцо.
  6. Установите стопорное кольцо пакета сцепления. Чередование внешних шлицевых (стальных) пластин и внутренних шлицевых (фрикционных) пластин, начиная со стальной пластины и заканчивая фрикционной пластиной. Установите стопорное кольцо пакета сцепления.
  7. Проверьте с помощью щупа зазор между выборочным стопорным кольцом пакета сцепления и нажимной пластиной. Если зазор не соответствует техническим требованиям, установите стопорное кольцо нужного размера и повторно проверьте зазор.
  8. Установить ступицу сцепления прямого действия. Установить внутреннюю опору подшипника сцепления прямого действия No7. Установить ступицу сцепления прямого действия. ПРИМЕЧАНИЕ: Осмотреть опорные поверхности выходного вала на предмет задиров. Осмотреть шлицы выходного вала на предмет износа. Осмотреть все втулки.
  9. Установите два уплотнительных кольца прямого сцепления.
  10. Установите ступицу выходного вала. Установите ступицу выходного вала. Установите стопорное кольцо.
  11. Установите три уплотнительных кольца выходного вала.
  12. Установите игольчатый подшипник № 8 на цилиндр прямого сцепления.
  13. Собрать муфту прямого сцепления на выходном валу.
  14. Совместите указательные метки на выходном валу и зубчатом венце выходного вала и установите зубчатый венец на выходной вал.
