Как снять SRSCM (ограничители - без питания): снятия и установки
| Внимание | Снятие подушки безопасности должно производиться в соответствии с мерами предосторожности / процедурами (см. " МОДУЛЬ ПОДУШКИ БЕЗОПАСНОСТИ (УДЕРЖИВАЮЩИЕ УСТРОЙСТВА - БЕЗ ПИТАНИЯ) "). Перед отсоединением разъема датчика переднего удара отсоедините разъем (разъемы) передней подушки безопасности. Не включайте выключатель зажигания и не подключайте кабель аккумуляторной батареи при замене переднего датчика удара. (ref-362249) |
|---|
Схема №56
- Отсоедините отрицательный кабель аккумулятора и подождите не менее трех минут перед началом работы.
- Отсоедините разъем датчика удара спереди.
- Снимите крепежный болт датчика удара спереди.
- Снимите передний датчик удара.
Как установить SRSCM (ограничители - без питания): снятия и установки
| Внимание | Не включайте выключатель зажигания и не контактируйте с кабелем аккумулятора во время замены датчика переднего удара. |
|---|
- Установите новый датчик фронтального удара.
- Момент затяжки: 6,8 ~ 7,9 Нм (0,7 ~ 0,8 кгс.м, 5,1 ~ 5,8 фунт-фут)
- Подключите разъем датчика удара спереди.
- Снова подключите отрицательный кабель аккумулятора.
- После установки датчика переднего удара подтвердите правильную работу системы: Включите выключатель зажигания. Индикатор SRS должен быть включен примерно на шесть секунд, а затем погаснуть.
| Внимание | Не включайте выключатель зажигания и не подключайте кабель аккумулятора во время замены датчика бокового удара. |
|---|
- Установите новый датчик бокового удара с болтом, затем подсоедините разъем жгута SRS к датчику бокового столкновения. Момент затяжки: 6,8 ~ 7,9 Нм (0,7 ~ 0,8 кгс.м, 5,1 ~ 5,8 фунт-фут)
- Установите отделку центральной стойки. (Для купе, обратитесь к " ВНУТРЕННЯЯ ОТДЕЛКА ". Для седана, см. " Внутренняя отделка ".) (ref-362224-S13627888552010060400000)(ref-362245-S31070305242010060400000)
- Установите обшивку двери (для купе см. раздел " ВНУТРЕННЯЯ ОТДЕЛКА ", а для седана - подраздел " Внутренняя отделка "). (ref-362224-S13627888552010060400000)(ref-362245-S31070305242010060400000)
- Снова подключите отрицательный кабель аккумулятора.
- После установки датчика бокового удара подтвердите правильность работы системы: Включите выключатель зажигания, индикаторная лампа SRS должна быть включена примерно на шесть секунд, а затем погаснуть.
Схема №57
Схема №58

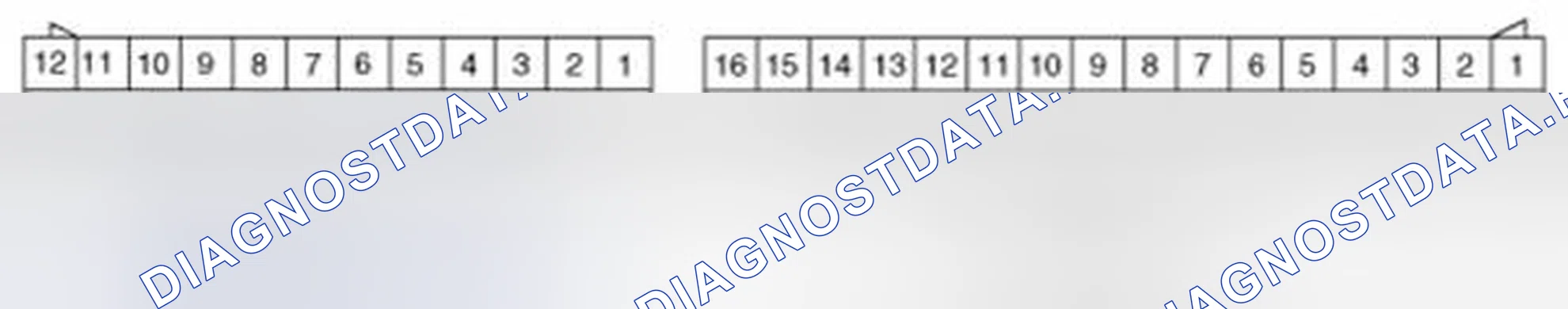

Схема №59
| Контакт | Функция (разъем A) | Контакт | Функция (разъем B) |
|---|
| 1 | | 1 | |
| 2 | Высокий уровень датчика удара водителя спереди | 2 | |
| 3 | Датчик удара водителя спереди Низкий | 3 | |
| 4 | Датчик удара пассажира спереди Высокий | 4 | |
| 5 | Датчик удара пассажира спереди низкий | 5 | Датчик бокового удара пассажира низкий |
| 6 | Масса | 6 | Датчик бокового удара пассажира высокий |
| 7 | Аварийный выход | 7 | Датчик бокового удара водителя низкий |
| 8 | | 8 | Высокий уровень датчика бокового удара водителя |
| 9 | | 9 ~ 16 | |
| 10 | Высокий уровень CAN | 17 | Подушка безопасности со стороны водителя низкая |
| 11 | Низкий уровень CAN | 18 | Высокий уровень подушки безопасности со стороны водителя |
| 12 | Зажигание | 19 | Подушка безопасности со стороны пассажира высокая |
| 13 | Высокая подушка безопасности водителя | 20 | Подушка безопасности со стороны пассажира низкая |
| 14 | Подушка безопасности водителя низкая | 21 | Подушка безопасности завесы водителя низкая |
| 15 | Подушка безопасности пассажира низкая | 22 | Высокий уровень подушки безопасности для водителя |
| 16 | Подушка безопасности для пассажиров | 23 | Подушка безопасности занавеса пассажира высокая |
| 17 | | 24 | Подушка безопасности занавеса пассажира низкая |
| 18 | | 25 | Низкий уровень предварительного натяжения ремня безопасности водителя |
| 19 | | 26 | Высокое преднатяжное устройство ремня безопасности водителя |
| 20 | | 27 | Ремни безопасности для пассажиров |
| 21 | | 28 | Низкий уровень предварительного натяжения ремня безопасности пассажира |
| 22 | | 29 ~ 32 | |
| 23 | Масса | | |
| 24 | Сигнальная лампа подушки безопасности | | |
СПРАВОЧНАЯ ТАБЛИЦА СОЕДИНИТЕЛЕЙ SRSCM
