Электросхемы Kia Forte I (2008-2013)

31 система 97 электросхем 1344 компонента

Кондиционирование воздуха

# Электросхема климат контроля

# Электросхема климат контроля (1 из 2)

Кондиционирование воздуха — Электросхема климат контроля — Электросхема климат контроля (1 из 2). Kia Forte I (2008-2013)

Компоненты на схеме

# Электросхема климат контроля (2 из 2)

Кондиционирование воздуха — Электросхема климат контроля — Электросхема климат контроля (2 из 2). Kia Forte I (2008-2013)

Компоненты на схеме

# Электросхема ручного кондиционера

# Электросхема ручного кондиционера (1 из 2)

Кондиционирование воздуха — Электросхема ручного кондиционера — Электросхема ручного кондиционера (1 из 2). Kia Forte I (2008-2013)

Компоненты на схеме

# Электросхема ручного кондиционера (2 из 2)

Кондиционирование воздуха — Электросхема ручного кондиционера — Электросхема ручного кондиционера (2 из 2). Kia Forte I (2008-2013)

Компоненты на схеме

Антиблокировочная система abs

# Антиблокировочная система abs электросхема с esc

# Антиблокировочная система abs электросхема с esc (1 из 2)

Антиблокировочная система abs — Антиблокировочная система abs электросхема с esc — Антиблокировочная система abs электросхема с esc (1 из 2). Kia Forte I (2008-2013)

Компоненты на схеме

# Антиблокировочная система abs электросхема с esc (2 из 2)

Антиблокировочная система abs — Антиблокировочная система abs электросхема с esc — Антиблокировочная система abs электросхема с esc (2 из 2). Kia Forte I (2008-2013)

Компоненты на схеме

# Антиблокировочная система abs электросхема, без esc

Антиблокировочная система abs — Антиблокировочная система abs электросхема, без esc — Антиблокировочная система abs электросхема, без esc. Kia Forte I (2008-2013)

Компоненты на схеме

Сигнализация

# Электросхема защиты от взлома

# Электросхема защиты от взлома (1 из 2)

Сигнализация — Электросхема защиты от взлома — Электросхема защиты от взлома (1 из 2). Kia Forte I (2008-2013)

Компоненты на схеме

# Электросхема защиты от взлома (2 из 2)

Сигнализация — Электросхема защиты от взлома — Электросхема защиты от взлома (2 из 2). Kia Forte I (2008-2013)

Компоненты на схеме

# Электросхема иммобилайзера, с системой интеллектуальных ключей

# Электросхема иммобилайзера, с системой интеллектуальных ключей (1 из 2)

Сигнализация — Электросхема иммобилайзера, с системой интеллектуальных ключей — Электросхема иммобилайзера, с системой интеллектуальных ключей (1 из 2). Kia Forte I (2008-2013)

Компоненты на схеме

# Электросхема иммобилайзера, с системой интеллектуальных ключей (2 из 2)

Сигнализация — Электросхема иммобилайзера, с системой интеллектуальных ключей — Электросхема иммобилайзера, с системой интеллектуальных ключей (2 из 2). Kia Forte I (2008-2013)

Компоненты на схеме

# Электросхема иммобилайзера, без смарт-ключа

Сигнализация — Электросхема иммобилайзера, без смарт-ключа — Электросхема иммобилайзера, без смарт-ключа. Kia Forte I (2008-2013)

Компоненты на схеме

Блоки управления кузовом

# Электросхема блоков управления кузовом

Блоки управления кузовом — Электросхема блоков управления кузовом — Электросхема блоков управления кузовом. Kia Forte I (2008-2013)

Компоненты на схеме

Can шина

# Can шина электросхема

Can шина — Can шина электросхема — Can шина электросхема. Kia Forte I (2008-2013)

Компоненты на схеме

Вентилятор охлаждения

# Электросхема вентилятора охлаждения

Вентилятор охлаждения — Электросхема вентилятора охлаждения — Электросхема вентилятора охлаждения. Kia Forte I (2008-2013)

Компоненты на схеме

Круиз-контроль

# Электросхема круиз-контроля

# Электросхема круиз-контроля (1 из 2)

Круиз-контроль — Электросхема круиз-контроля — Электросхема круиз-контроля (1 из 2). Kia Forte I (2008-2013)

Компоненты на схеме

# Электросхема круиз-контроля (2 из 2)

Круиз-контроль — Электросхема круиз-контроля — Электросхема круиз-контроля (2 из 2). Kia Forte I (2008-2013)

Компоненты на схеме

Подогрев стекол

# Электросхема антиобледенителя переднего дворника

Подогрев стекол — Электросхема антиобледенителя переднего дворника — Электросхема антиобледенителя переднего дворника. Kia Forte I (2008-2013)

Компоненты на схеме

# Электросхема заднего подогрева и обогреваемых зеркал

Подогрев стекол — Электросхема заднего подогрева и обогреваемых зеркал — Электросхема заднего подогрева и обогреваемых зеркал. Kia Forte I (2008-2013)

Компоненты на схеме

Электроусилитель руля

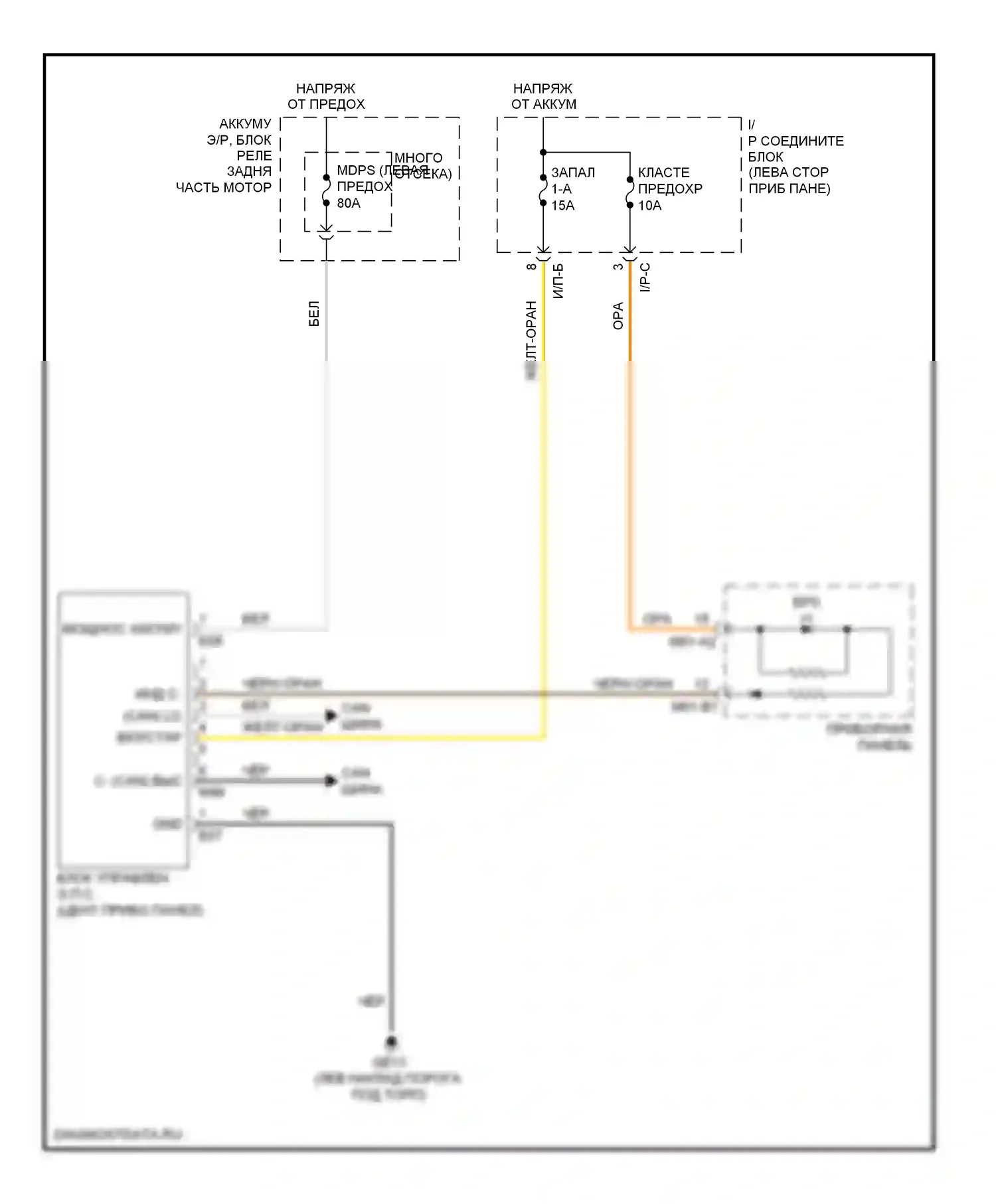

# Электросхема электроусилителя руля

Электроусилитель руля — Электросхема электроусилителя руля — Электросхема электроусилителя руля. Kia Forte I (2008-2013)

Компоненты на схеме

Двигатель

# Электросхема двигателя 2.0l

# Электросхема двигателя 2.0l (1 из 6)

Двигатель — Электросхема двигателя 2.0l — Электросхема двигателя 2.0l (1 из 6). Kia Forte I (2008-2013)

Компоненты на схеме

# Электросхема двигателя 2.0l (2 из 6)

Двигатель — Электросхема двигателя 2.0l — Электросхема двигателя 2.0l (2 из 6). Kia Forte I (2008-2013)

Компоненты на схеме

# Электросхема двигателя 2.0l (3 из 6)

Двигатель — Электросхема двигателя 2.0l — Электросхема двигателя 2.0l (3 из 6). Kia Forte I (2008-2013)

Компоненты на схеме

# Электросхема двигателя 2.0l (4 из 6)

Двигатель — Электросхема двигателя 2.0l — Электросхема двигателя 2.0l (4 из 6). Kia Forte I (2008-2013)

Компоненты на схеме

# Электросхема двигателя 2.0l (5 из 6)

Двигатель — Электросхема двигателя 2.0l — Электросхема двигателя 2.0l (5 из 6). Kia Forte I (2008-2013)

Компоненты на схеме

# Электросхема двигателя 2.0l (6 из 6)

Двигатель — Электросхема двигателя 2.0l — Электросхема двигателя 2.0l (6 из 6). Kia Forte I (2008-2013)

Компоненты на схеме

# Электросхема двигателя 2.4л

# Электросхема двигателя 2.4л (1 из 6)

Двигатель — Электросхема двигателя 2.4л — Электросхема двигателя 2.4л (1 из 6). Kia Forte I (2008-2013)

Компоненты на схеме

# Электросхема двигателя 2.4л (2 из 6)

Двигатель — Электросхема двигателя 2.4л — Электросхема двигателя 2.4л (2 из 6). Kia Forte I (2008-2013)

Компоненты на схеме

# Электросхема двигателя 2.4л (3 из 6)

Двигатель — Электросхема двигателя 2.4л — Электросхема двигателя 2.4л (3 из 6). Kia Forte I (2008-2013)

Компоненты на схеме

# Электросхема двигателя 2.4л (4 из 6)

Двигатель — Электросхема двигателя 2.4л — Электросхема двигателя 2.4л (4 из 6). Kia Forte I (2008-2013)

Компоненты на схеме

# Электросхема двигателя 2.4л (5 из 6)

Двигатель — Электросхема двигателя 2.4л — Электросхема двигателя 2.4л (5 из 6). Kia Forte I (2008-2013)

Компоненты на схеме

# Электросхема двигателя 2.4л (6 из 6)

Двигатель — Электросхема двигателя 2.4л — Электросхема двигателя 2.4л (6 из 6). Kia Forte I (2008-2013)

Компоненты на схеме

Фары и фонари

# Электросхема фонарей заднего хода

Фары и фонари — Электросхема фонарей заднего хода — Электросхема фонарей заднего хода. Kia Forte I (2008-2013)

Компоненты на схеме

# Электросхема фар и фонарей, с 4 дверями/2 дверями

# Электросхема фар и фонарей, с 4 дверями/2 дверями (1 из 3)

Фары и фонари — Электросхема фар и фонарей, с 4 дверями/2 дверями — Электросхема фар и фонарей, с 4 дверями/2 дверями (1 из 3). Kia Forte I (2008-2013)

Компоненты на схеме

# Электросхема фар и фонарей, с 4 дверями/2 дверями (2 из 3)

Фары и фонари — Электросхема фар и фонарей, с 4 дверями/2 дверями — Электросхема фар и фонарей, с 4 дверями/2 дверями (2 из 3). Kia Forte I (2008-2013)

Компоненты на схеме

# Электросхема фар и фонарей, с 4 дверями/2 дверями (3 из 3)

Фары и фонари — Электросхема фар и фонарей, с 4 дверями/2 дверями — Электросхема фар и фонарей, с 4 дверями/2 дверями (3 из 3). Kia Forte I (2008-2013)

Компоненты на схеме

# Фары и фонари электросхема, с 5 дверями

# Фары и фонари электросхема, с 5 дверями (1 из 3)

Фары и фонари — Фары и фонари электросхема, с 5 дверями — Фары и фонари электросхема, с 5 дверями (1 из 3). Kia Forte I (2008-2013)

Компоненты на схеме

# Электросхема фар и фонарей, с 5 дверями

# Электросхема фар и фонарей, с 5 дверями (2 из 3)

Фары и фонари — Электросхема фар и фонарей, с 5 дверями — Электросхема фар и фонарей, с 5 дверями (2 из 3). Kia Forte I (2008-2013)

Компоненты на схеме

# Электросхема фар и фонарей, с 5 дверями (3 из 3)

Фары и фонари — Электросхема фар и фонарей, с 5 дверями — Электросхема фар и фонарей, с 5 дверями (3 из 3). Kia Forte I (2008-2013)

Компоненты на схеме

Точки подключения масс

# Электросхема точек подключения масс

# Электросхема точек подключения масс (1 из 3)

Точки подключения масс — Электросхема точек подключения масс — Электросхема точек подключения масс (1 из 3). Kia Forte I (2008-2013)

Компоненты на схеме

# Электросхема точек подключения масс (2 из 3)

Точки подключения масс — Электросхема точек подключения масс — Электросхема точек подключения масс (2 из 3). Kia Forte I (2008-2013)

Компоненты на схеме

# Электросхема точек подключения масс (3 из 3)

Точки подключения масс — Электросхема точек подключения масс — Электросхема точек подключения масс (3 из 3). Kia Forte I (2008-2013)

Компоненты на схеме

Фары

# Электросхема автоламп

Фары — Электросхема автоламп — Электросхема автоламп. Kia Forte I (2008-2013)

Компоненты на схеме

# Электросхема фар, с дрелью

# Электросхема фар, с дрелью (1 из 2)

Фары — Электросхема фар, с дрелью — Электросхема фар, с дрелью (1 из 2). Kia Forte I (2008-2013)

Компоненты на схеме

# Электросхема фар, с дрелью (2 из 2)

Фары — Электросхема фар, с дрелью — Электросхема фар, с дрелью (2 из 2). Kia Forte I (2008-2013)

Компоненты на схеме

# Электросхема фар, без дрели

# Электросхема фар, без дрели (1 из 2)

Фары — Электросхема фар, без дрели — Электросхема фар, без дрели (1 из 2). Kia Forte I (2008-2013)

Компоненты на схеме

# Электросхема фар, без дрели (2 из 2)

Фары — Электросхема фар, без дрели — Электросхема фар, без дрели (2 из 2). Kia Forte I (2008-2013)

Компоненты на схеме

Клаксон

# Электросхема клаксона

Клаксон — Электросхема клаксона — Электросхема клаксона. Kia Forte I (2008-2013)

Компоненты на схеме

Приборная панель

# Электросхема часов

Приборная панель — Электросхема часов — Электросхема часов. Kia Forte I (2008-2013)

Компоненты на схеме

# Электросхема приборной панели, со сверхвидением

# Электросхема приборной панели, со сверхвидением (1 из 2)

Приборная панель — Электросхема приборной панели, со сверхвидением — Электросхема приборной панели, со сверхвидением (1 из 2). Kia Forte I (2008-2013)

Компоненты на схеме

# Электросхема приборной панели, со сверхвидением (2 из 2)

Приборная панель — Электросхема приборной панели, со сверхвидением — Электросхема приборной панели, со сверхвидением (2 из 2). Kia Forte I (2008-2013)

Компоненты на схеме

# Электросхема приборной панели, без супер зрения

# Электросхема приборной панели, без супер зрения (1 из 2)

Приборная панель — Электросхема приборной панели, без супер зрения — Электросхема приборной панели, без супер зрения (1 из 2). Kia Forte I (2008-2013)

Компоненты на схеме

# Электросхема приборной панели, без супер зрения (2 из 2)

Приборная панель — Электросхема приборной панели, без супер зрения — Электросхема приборной панели, без супер зрения (2 из 2). Kia Forte I (2008-2013)

Компоненты на схеме

Освещение салона

# Электросхема освещения салона, с лампой настроения динамика

# Электросхема освещения салона, с лампой настроения динамика (1 из 2)

Освещение салона — Электросхема освещения салона, с лампой настроения динамика — Электросхема освещения салона, с лампой настроения динамика (1 из 2). Kia Forte I (2008-2013)

Компоненты на схеме

# Электросхема освещения салона, с лампой настроения динамика (2 из 2)

Освещение салона — Электросхема освещения салона, с лампой настроения динамика — Электросхема освещения салона, с лампой настроения динамика (2 из 2). Kia Forte I (2008-2013)

Компоненты на схеме

# Электросхема освещения салона, без лампы настроения динамика

Освещение салона — Электросхема освещения салона, без лампы настроения динамика — Электросхема освещения салона, без лампы настроения динамика. Kia Forte I (2008-2013)

Компоненты на схеме

# Электросхема подсветки приборной панели

Освещение салона — Электросхема подсветки приборной панели — Электросхема подсветки приборной панели. Kia Forte I (2008-2013)

Компоненты на схеме

Системы помощи водителю

# Электросхема навигации, с круиз-контролем

# Электросхема навигации, с круиз-контролем (1 из 2)

Системы помощи водителю — Электросхема навигации, с круиз-контролем — Электросхема навигации, с круиз-контролем (1 из 2). Kia Forte I (2008-2013)

Компоненты на схеме

# Электросхема навигации, с круиз-контролем (2 из 2)

Системы помощи водителю — Электросхема навигации, с круиз-контролем — Электросхема навигации, с круиз-контролем (2 из 2). Kia Forte I (2008-2013)

Компоненты на схеме

# Электросхема навигации, без круиз-контроля

# Электросхема навигации, без круиз-контроля (1 из 2)

Системы помощи водителю — Электросхема навигации, без круиз-контроля — Электросхема навигации, без круиз-контроля (1 из 2). Kia Forte I (2008-2013)

Компоненты на схеме

# Электросхема навигации, без круиз-контроля (2 из 2)

Системы помощи водителю — Электросхема навигации, без круиз-контроля — Электросхема навигации, без круиз-контроля (2 из 2). Kia Forte I (2008-2013)

Компоненты на схеме

Блок предохранителей и реле

# Электросхема блока предохранителей реле

# Электросхема блока предохранителей реле (1 из 5)

Блок предохранителей и реле — Электросхема блока предохранителей реле — Электросхема блока предохранителей реле (1 из 5). Kia Forte I (2008-2013)

Компоненты на схеме

# Электросхема блока предохранителей реле (2 из 5)

Блок предохранителей и реле — Электросхема блока предохранителей реле — Электросхема блока предохранителей реле (2 из 5). Kia Forte I (2008-2013)

Компоненты на схеме

# Электросхема блока предохранителей реле (3 из 5)

Блок предохранителей и реле — Электросхема блока предохранителей реле — Электросхема блока предохранителей реле (3 из 5). Kia Forte I (2008-2013)

Компоненты на схеме

# Электросхема блока предохранителей реле (4 из 5)

Блок предохранителей и реле — Электросхема блока предохранителей реле — Электросхема блока предохранителей реле (4 из 5). Kia Forte I (2008-2013)

Компоненты на схеме

# Электросхема блока предохранителей реле (5 из 5)

Блок предохранителей и реле — Электросхема блока предохранителей реле — Электросхема блока предохранителей реле (5 из 5). Kia Forte I (2008-2013)

Компоненты на схеме

Центральный замок

# Электросхема центрального замка

# Электросхема центрального замка (1 из 2)

Центральный замок — Электросхема центрального замка — Электросхема центрального замка (1 из 2). Kia Forte I (2008-2013)

Компоненты на схеме

# Электросхема центрального замка (2 из 2)

Центральный замок — Электросхема центрального замка — Электросхема центрального замка (2 из 2). Kia Forte I (2008-2013)

Компоненты на схеме

Управление зеркалами заднего вида

# Электросхема электрохромного зеркала

Управление зеркалами заднего вида — Электросхема электрохромного зеркала — Электросхема электрохромного зеркала. Kia Forte I (2008-2013)

Компоненты на схеме

# Электросхема силового зеркала

Управление зеркалами заднего вида — Электросхема силового зеркала — Электросхема силового зеркала. Kia Forte I (2008-2013)

Компоненты на схеме

Сиденья

# Электросхема обогреваемых сидений

Сиденья — Электросхема обогреваемых сидений — Электросхема обогреваемых сидений. Kia Forte I (2008-2013)

Компоненты на схеме

Складная крыша/люк

# Электросхема складной крыши/люка

Складная крыша/люк — Электросхема складной крыши/люка — Электросхема складной крыши/люка. Kia Forte I (2008-2013)

Компоненты на схеме

Стеклоподъемники

# Электросхема стеклоподъемников, с 2 дверью

Стеклоподъемники — Электросхема стеклоподъемников, с 2 дверью — Электросхема стеклоподъемников, с 2 дверью. Kia Forte I (2008-2013)

Компоненты на схеме

# Электросхема стёкол, с 4 дверями/5 дверями

Стеклоподъемники — Электросхема стёкол, с 4 дверями/5 дверями — Электросхема стёкол, с 4 дверями/5 дверями. Kia Forte I (2008-2013)

Компоненты на схеме

Магнитола

# Магнитола, с навигацией, с крейсерским режимом

# Магнитола, с навигацией, с крейсерским режимом (1 из 2)

Магнитола — Магнитола, с навигацией, с крейсерским режимом — Магнитола, с навигацией, с крейсерским режимом (1 из 2). Kia Forte I (2008-2013)

Компоненты на схеме

# Магнитола, с навигацией, с крейсерским режимом (2 из 2)

Магнитола — Магнитола, с навигацией, с крейсерским режимом — Магнитола, с навигацией, с крейсерским режимом (2 из 2). Kia Forte I (2008-2013)

Компоненты на схеме

# Магнитола, с навигацией, без круиза

# Магнитола, с навигацией, без круиза (1 из 2)

Магнитола — Магнитола, с навигацией, без круиза — Магнитола, с навигацией, без круиза (1 из 2). Kia Forte I (2008-2013)

Компоненты на схеме

# Магнитола, с навигацией, без круиза (2 из 2)

Магнитола — Магнитола, с навигацией, без круиза — Магнитола, с навигацией, без круиза (2 из 2). Kia Forte I (2008-2013)

Компоненты на схеме

# Магнитола, без навигации, с усилителем, с крейсерским режимом

# Магнитола, без навигации, с усилителем, с крейсерским режимом (1 из 2)

Магнитола — Магнитола, без навигации, с усилителем, с крейсерским режимом — Магнитола, без навигации, с усилителем, с крейсерским режимом (1 из 2). Kia Forte I (2008-2013)

Компоненты на схеме

# Магнитола, без навигации, с усилителем, с крейсерским режимом (2 из 2)

Магнитола — Магнитола, без навигации, с усилителем, с крейсерским режимом — Магнитола, без навигации, с усилителем, с крейсерским режимом (2 из 2). Kia Forte I (2008-2013)

Компоненты на схеме

# Магнитола, без навигации, с усилителем, без крейсерского режима

# Магнитола, без навигации, с усилителем, без крейсерского режима (1 из 2)

Магнитола — Магнитола, без навигации, с усилителем, без крейсерского режима — Магнитола, без навигации, с усилителем, без крейсерского режима (1 из 2). Kia Forte I (2008-2013)

Компоненты на схеме

# Магнитола, без навигации, с усилителем, без крейсерского режима (2 из 2)

Магнитола — Магнитола, без навигации, с усилителем, без крейсерского режима — Магнитола, без навигации, с усилителем, без крейсерского режима (2 из 2). Kia Forte I (2008-2013)

Компоненты на схеме

# Магнитола, без навигации, без усилителя, с крейсерским режимом

Магнитола — Магнитола, без навигации, без усилителя, с крейсерским режимом — Магнитола, без навигации, без усилителя, с крейсерским режимом. Kia Forte I (2008-2013)

Компоненты на схеме

# Электросхема магнитолы, без навигации, без усилителя, без круиза

Магнитола — Электросхема магнитолы, без навигации, без усилителя, без круиза — Электросхема магнитолы, без навигации, без усилителя, без круиза. Kia Forte I (2008-2013)

Компоненты на схеме

Блокировка селектора

# Электросхема блокировки селектора

Блокировка селектора — Электросхема блокировки селектора — Электросхема блокировки селектора. Kia Forte I (2008-2013)

Компоненты на схеме

Стартер/генератор

# Электросхема генератора

Стартер/генератор — Электросхема генератора — Электросхема генератора. Kia Forte I (2008-2013)

Компоненты на схеме

# Электросхема стартера, с пуском кнопки

Стартер/генератор — Электросхема стартера, с пуском кнопки — Электросхема стартера, с пуском кнопки. Kia Forte I (2008-2013)

Компоненты на схеме

# Электросхема стартера, без кнопочного пуска

Стартер/генератор — Электросхема стартера, без кнопочного пуска — Электросхема стартера, без кнопочного пуска. Kia Forte I (2008-2013)

Компоненты на схеме

Подушки безопасности

# Электросхема подушек безопасности

# Электросхема подушек безопасности (1 из 2)

Подушки безопасности — Электросхема подушек безопасности — Электросхема подушек безопасности (1 из 2). Kia Forte I (2008-2013)

Компоненты на схеме

# Электросхема подушек безопасности (2 из 2)

Подушки безопасности — Электросхема подушек безопасности — Электросхема подушек безопасности (2 из 2). Kia Forte I (2008-2013)

Компоненты на схеме

Коробка передач

# Электросхема коробки передач

# Электросхема коробки передач (1 из 2)

Коробка передач — Электросхема коробки передач — Электросхема коробки передач (1 из 2). Kia Forte I (2008-2013)

Компоненты на схеме

# Электросхема коробки передач (2 из 2)

Коробка передач — Электросхема коробки передач — Электросхема коробки передач (2 из 2). Kia Forte I (2008-2013)

Компоненты на схеме

Багажник, задняя дверь, лючок топливного бака

# Электросхема разъединения багажника

Багажник, задняя дверь, лючок топливного бака — Электросхема разъединения багажника — Электросхема разъединения багажника. Kia Forte I (2008-2013)

Компоненты на схеме

Предупреждение

# Электросхема утора

Предупреждение — Электросхема утора — Электросхема утора. Kia Forte I (2008-2013)

Компоненты на схеме

# Электросхема контроля давления в шинах

Предупреждение — Электросхема контроля давления в шинах — Электросхема контроля давления в шинах. Kia Forte I (2008-2013)

Компоненты на схеме

Дворники и омыватели

# Электросхема передних дворников и омывателей

Дворники и омыватели — Электросхема передних дворников и омывателей — Электросхема передних дворников и омывателей. Kia Forte I (2008-2013)

Компоненты на схеме

# Электросхема задних дворников и омывателей

Дворники и омыватели — Электросхема задних дворников и омывателей — Электросхема задних дворников и омывателей. Kia Forte I (2008-2013)

Компоненты на схеме
