Батарея и кабели
Автомобили оснащены 12-вольтовым необслуживаемым аккумулятором.
Батарея и кабельная система состоит из следующих компонентов:
- Аккумулятор
- Сборка кабеля аккумулятора
- Поддон аккумуляторной батареи
Ford Motor Company настоятельно рекомендует вернуть свинцово-кислотные аккумуляторы в уполномоченное предприятие по переработке для утилизации.
Схема №41
Схема №42
Схема №43
- Проверка интересов клиента путем эксплуатации системы.
- Визуально проверить наличие явных признаков механических или электрических повреждений.
- Если очевидная причина проблемы найдена, исправьте причину перед переходом к следующему шагу.
- Если неисправность визуально не видна, перейдите к точному тесту.

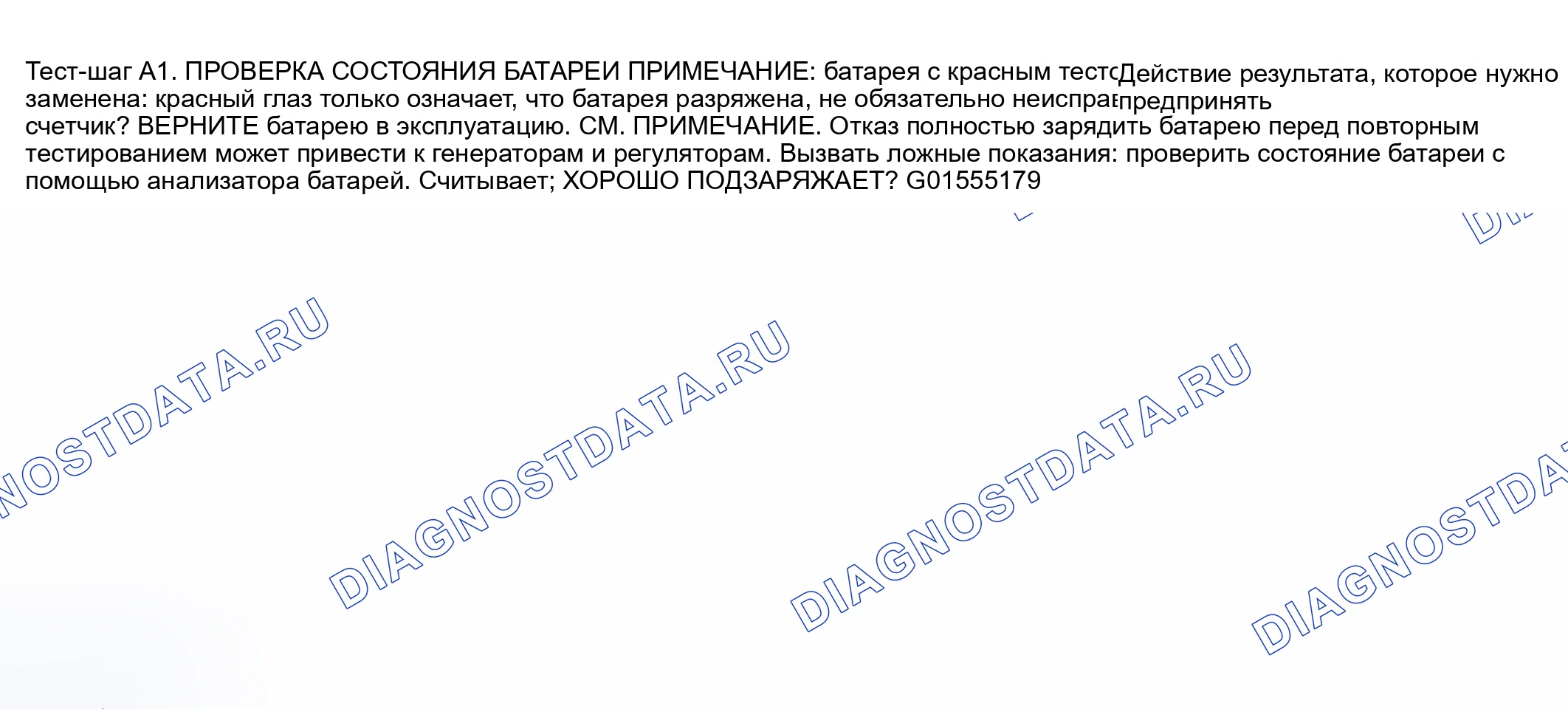

Схема №44
Отсоединение аккумуляторной батареи
| Предупреждение | Батареи обычно производят взрывоопасные газы, которые могут привести к травмам. Поэтому не позволяйте пламени, искрам или освещенным веществам приближаться к батарее, всегда защищайте свое лицо и защищайте глаза. Всегда обеспечить вентиляцию. Несоблюдение этих инструкций может привести к телесным повреждениям. |
|---|
| Предупреждение | Во избежание случайного развертывания и возможных травм резервный источник питания должен быть разряжен до ремонта или установки любых элементов дополнительной удерживающей системы (SRS) передней или боковой подушки безопасности и до ремонта, установки, регулировки или нанесения ударов по таким элементам вблизи датчиков передней или боковой подушки безопасности, как двери, приборная панель, консоль, дверные защелки, бойки, сиденья и защелки капота. Несоблюдение этих процедур может привести к травмам. |
|---|
Чтобы истощить энергию резервного источника питания, отсоединить кабель массы аккумулятора и подождать не менее одной минуты. Обязательно отключить вспомогательные аккумуляторы и источники питания (если они оборудованы). Несоблюдение этих инструкций может привести к травмам.
| Предупреждение | При подъеме батареи чрезмерное давление на торцевые стенки может вызвать выплескивание кислоты через вентиляционные колпачки, что приведет к травмам персонала. Поднять с помощью носителя батареи или руками на противоположных углах. Несоблюдение этих инструкций может привести к травмам. |
|---|
| Предупреждение | Хранить в недоступном для детей месте. Батареи содержат серную кислоту. Избегайте контакта с кожей, глазами или одеждой. Также экранируйте глаза при работе рядом с батареей для защиты от возможного разбрызгивания раствора кислоты. В случае контакта кислоты с кожей или глазами немедленно промыть водой в течение минимум 15 минут и немедленно обратитесь к врачу. При проглатывании кислоты немедленно вызвать врача. Несоблюдение этих инструкций может привести к травмам. |
|---|
- Отсоединить кабель массы аккумулятора. ПРИМЕЧАНИЕ: Когда аккумулятор отключен и снова подключен, могут возникнуть некоторые ненормальные симптомы вождения, в то время как автомобиль заново осваивает свою адаптивную стратегию. Возможно, транспортное средство нужно будет водить для повторного обучения своей стратегии.
- Отсоединить положительный кабель аккумулятора.
- Для установки выполнить процедуру удаления в обратном порядке.
Разъединить
| Предупреждение | Батареи обычно производят взрывоопасные газы, которые могут привести к травмам. Поэтому не позволяйте пламени, искрам или освещенным веществам приближаться к батарее, всегда защищайте свое лицо и защищайте глаза. Всегда обеспечить вентиляцию. Несоблюдение этих инструкций может привести к телесным повреждениям. |
|---|
| Предупреждение | Во избежание случайного развертывания и возможных травм резервный источник питания должен быть разряжен до ремонта или установки любых элементов дополнительной удерживающей системы (SRS) передней или боковой подушки безопасности и до ремонта, установки, регулировки или нанесения ударов по таким элементам вблизи датчиков передней или боковой подушки безопасности, как двери, приборная панель, консоль, дверные защелки, бойки, сиденья и защелки капота. Несоблюдение этих процедур может привести к травмам. |
|---|
Чтобы истощить энергию резервного источника питания, отсоединить кабель массы аккумулятора и подождать не менее одной минуты. Обязательно отключить вспомогательные аккумуляторы и источники питания (если они оборудованы). Несоблюдение этих инструкций может привести к травмам.
| Предупреждение | При подъеме батареи чрезмерное давление на торцевые стенки может привести к выплескиванию кислоты через вентиляционные колпачки, что приведет к травме. Поднять держатель батареи или руки на противоположные углы. Несоблюдение этих инструкций может привести к травме. |
|---|
| Предупреждение | Держите в недоступном для детей месте. Батареи содержат серную кислоту. Избегайте контакта с кожей, глазами или одеждой. Также защитите глаза при работе рядом с батареей, чтобы защитить от возможного разбрызгивания раствора кислоты. В случае контакта кислоты с кожей или глазами немедленно промыть водой в течение как минимум 15 минут и немедленно обратитесь к врачу. При проглатывании кислоты немедленно обратитесь к врачу. Несоблюдение этих инструкций может привести к травмам. |
|---|
ПримечаниеКогда аккумулятор отключается и снова подключается, могут возникнуть некоторые ненормальные симптомы вождения, в то время как транспортное средство заново осваивает свою адаптивную стратегию. Возможно, транспортное средство нужно будет водить, чтобы заново освоить свою адаптивную стратегию.
Схема №45
Схема №46
Схема №47
Схема №48
- Отсоединить кабель массы аккумуляторной батареи (левый борт двигательного отсека).
- Отсоединить кабель массы основной батареи (правый борт двигательного отсека).
- Отсоединить положительный кабель первичной батареи (правый борт двигательного отсека).
- Отсоединить положительный кабель вторичной батареи (левый борт двигательного отсека).
Схема №49
Схема №50
Схема №51
Схема №52
- Подсоединить положительный кабель вторичной батареи (левый борт двигательного отсека).
- Подсоединить положительный кабель первичного аккумулятора (правый борт двигательного отсека).
- Подсоединить кабель массы основной батареи (правый борт двигательного отсека).
- Подсоединить кабель массы аккумуляторной батареи (левый борт двигательного отсека).
Схема №53
Схема №54
- Отсоединить кабели аккумуляторной батареи. Обратитесь к разделу " Разъединение аккумулятора " или " ОТСОЕДИНЕНИЕ АККУМУЛЯТОРА - двойное ". (ref-193745-S26918551182005092500000)(ref-193745-S41239738062005092500000)
- Снять болт и прижим батареи.
- Извлечь батарею. ПРЕДУПРЕЖДЕНИЕ: При подъеме батареи чрезмерное давление на торцевые стенки может вызвать выплескивание кислоты через вентиляционные колпачки, что приведет к травме. Поднимайте с помощью держателя для батарей или руками по противоположным углам. Несоблюдение этих инструкций может привести к травмам.
- ВНИМАНИЕ: Убедиться, что крышка аккумулятора установлена повторно во избежание преждевременного выхода из строя батареи.
- Для установки выполнить процедуру удаления в обратном порядке.
Схема №55
- Извлечь батарею (см. раздел " Батарея "). (ref-193745-S04182392802005092500000)
- Отвернуть винты и снять лоток для батареи. Если он оборудован, освободить локатор(ы) жгута проводов из лотка для батареи.
- Для установки выполнить процедуру удаления в обратном порядке.
Схема №56
- Извлечь вспомогательный аккумулятор (см. раздел " Вспомогательный аккумулятор "). (ref-193745-S06582679252005092500000)
- Снять воздухоочиститель в сборе.
- Отвернуть болты и снять батарейный лоток.
- Для установки выполнить процедуру удаления в обратном порядке.
Схема №57
Схема №58
Схема №59
Схема №60
Схема №61
Схема №62
- Отсоединить кабели аккумуляторной батареи (см. раздел " Отсоединение аккумулятора "). (ref-193745-S26918551182005092500000)
- Отвернуть винт кабеля массы аккумуляторной батареи и снять кабель.
- Отвернуть винт, расположенный сверху рамного рельса.
- Отвернуть гайку на днище двигателя, возле передней крышки двигателя.
- Отвернуть гайку, расположенную на блоке двигателя прямо над рейкой масляного поддона, и стяните кронштейн линии передачи со шпильки.
- Снять шпильку и проушину кабеля массы батареи.
- Отсоединить соединения стартерного двигателя, отвернуть гайку и отсоединить кабель электромагнита, отвернуть гайку и отсоединить положительный кабель стартерного двигателя.
- Снять кабели.
- Для установки выполнить процедуру удаления в обратном порядке.
