Как осмотреть и проверка
ПримечаниеУбедиться в целостности всех разъемов и связанных с ними жгутов.
Схема №1
- Проверить озабоченность клиентов, применив тормоза при различных условиях.
- Визуально проверить наличие видимых признаков механических и электрических повреждений. См. следующую таблицу
- Если неисправность визуально не видна, проверить симптом и перейдите к самотестированию.
Расшифровка кодов ошибок (коды неисправностей), извлечение
| Внимание | Необходимо соблюдать осторожность, чтобы подключить к заземлению только провод с черной / оранжевой полосой. Подключение провода ответного разъема к земле приведет к перегоранию предохранителя. |
|---|
Убедиться, что переключатель зажигания находится в положении RUN (двигатель не должен работать). Затем найдите черный диагностический разъем RABS C207. Диагностический соединитель xtigx1 имеет две сопряженные половины, к одной из которых подключен черно-оранжевый (Bk / Og) провод. Отсоединить две половинки. C207
Присоедините один конец перемычки к черному / оранжевому (Bk / Og) проводу диагностического разъема C207. Заземлите противоположный конец перемычек, соединив его с землей до тех пор, пока не начнет мигать индикатор ABS. Масса этого провода должно начать мигать желтый предупреждающий индикатор АБС. Если при заземлении этот провод не запускает мигание желтого предупреждающего индикатора АБC, перейдите в " ТАБЛИЦУ СИМПТОМОВ ". (ref-192255-S21026647862005092100000)
Код состоит из нескольких коротких вспышек и заканчивается длинной вспышкой. Подсчитайте короткие вспышки и включить следующую длинную вспышку в подсчет, чтобы получить номер кода. Например, три короткие вспышки, за которыми следует одна длинная вспышка, указывают на расшифровка кода ошибки 4. Код будет продолжать повторяться до тех пор, пока ключ не выключится. Рекомендуется проверить код, прочитав его несколько раз. Этот код будет использоваться позже для инструкций по ремонту системы. Он должен быть записан для будущего использования. Диагностический код неполадки 16 обнаруживается при работе системы.
Расшифровка кодов ошибок (коды неисправностей), стирание
Последний этап предварительной проверки системы всегда включает в себя очистку памяти Keep Alive Memory (KAM). Выключить зажигание, пока половинки диагностического разъема C207 разделены, как описано в разделе " Поиск диагностических кодов неисправностей ". Диагностический разъем C207 следует собрать заново для обеспечения питания модуля управления антиблокировочным тормозом от КАМ.
Если был получен действительный код, перейдите к " ДИАГРАММЕ СИМПТОМОВ ". (ref-192255-S21026647862005092100000)
Диаграмма симптомов
ПримечаниеКод 16 всегда присутствует, если только не была обнаружена проблема с системой и не был сохранен расшифровка кода ошибки. Этот код должен использоваться техником для проверки того, что система RAB в порядке. Код 15 будет выводиться модулем RABS при перегорании схемы массы 571 (Bk / Og) или предохранителя памяти поддержания работоспособности (Cjb предохранитель 15 [xtxag0]). 5A
ПримечаниеКак процедура диагностики предупредительного индикатора Red тормоз, так и тест-драйв необходимы до проведения тестов в этом разделе. Невыполнение этих процедур значительно снизит эффективность диагностики.
Бывают случаи, когда проблема клиента не приведет к загоранию желтого предупреждающего индикатора ABS или сохранению кода.
Таблица симптомов дает технику отправную точку в разрешении этих типов проблем. Диаграмма также описывает условия, которые будут освещать желтый индикатор предупреждения ABS.
ПримечаниеНомера разъемов, указанные в тестах Pinpoint, см. на монтажных схемах.
| Состояние | Возможные источники | Действие |
|---|---|---|
| Красный предупреждающий индикатор тормоз всегда выключен | Схема. Красная лампочка индикатора предупреждения ТОРМОЗ. Приборная панель. | СМ. " КОМБИНАЦИЯ ПРИБОРОВ-УСЛОВНАЯ - F150 ", " НАБОР ИНСТРУМЕНТОВ-BI-топливо - хтагх1 " или " ГРУППА УСТРОЙСТВ-ПРИРОДНЫЙ ГАЗ - х Тагх2 ". F150 F150 (ref-192290)(ref-192324)(ref-192323) |
| Красный предупреждающий индикатор тормоз всегда горит | Выключатель стояночного тормоза. Главный переключатель уровня жидкости в цилиндре. Схема. Дневной ходовой огонь (DRL) (если оборудован). | СМ. " ДИСК - BLACKWOOD, F150 HERITAGE PICKUP и xtigx1 ". F150 (ref-161513) |
| Желтый предупреждающий индикатор ABS всегда выключен | Схема. Желтая лампочка индикатора предупреждения АБС. Приборная панель. | СМ. " КОМБИНАЦИЯ ПРИБОРОВ-УСЛОВНАЯ - F150 ", " НАБОР ИНСТРУМЕНТОВ-BI-топливо - хтагх1 " или " ГРУППА УСТРОЙСТВ-ПРИРОДНЫЙ ГАЗ - х Тагх2 ". F150 F150 (ref-192290)(ref-192324)(ref-192323) |
| Желтый предупреждающий индикатор ABS всегда горит | Схемотехника. Модуль антиблокировочного управления тормозами. | Перейдите к разделу " диагностический тест A: ЖЕЛТЫЙ ПРЕДУПРЕЖДАЮЩИЙ ИНДИКАТОР ABS ВСЕГДА ВКЛЮЧЕН ". (ref-192255-S17782755702005100300000) |
| Желтый предупреждающий индикатор ABS самопроверяет OK, но автоматически начинает мигать | Электрическая схема. Соединительная панель предохранителей предохранитель 15 (5A).модуль антиблокировочного управления тормозами. | Перейти к разделу " КОНТРОЛЬНАЯ ТОЧКА B: ЖЕЛТЫЙ ABS предупреждение INDICATOR SELF-CHECKS OK BUT AUTOMATIVELY BEGINS FLASHING " (Самоконтроль желтого предупреждающего индикатора АБС исправен, но автоматически начинает мигать). (ref-192255-S12610439132005100300000) |
| Желтый предупреждающий индикатор ABS самостоятельно проверяет исправность, но при запуске диагностики расшифровка кодов ошибок не извлекаются | Предохранитель. Стопорные лампы. Схема. Антиблокировочный модуль управления тормозами. | Перейдите к разделу " диагностический тест C: ЖЕЛТЫЙ ABS предупреждение INDICATOR SELF-CHECKS OK, НО НИКАКИЕ расшифровка кодов ошибок (коды неисправностей) НЕ ИЗВЛЕКАЮТСЯ ПРИ НАЧАЛЕ ДИАГНОСТИКИ ". (ref-192255-S02215254452005100300000) |

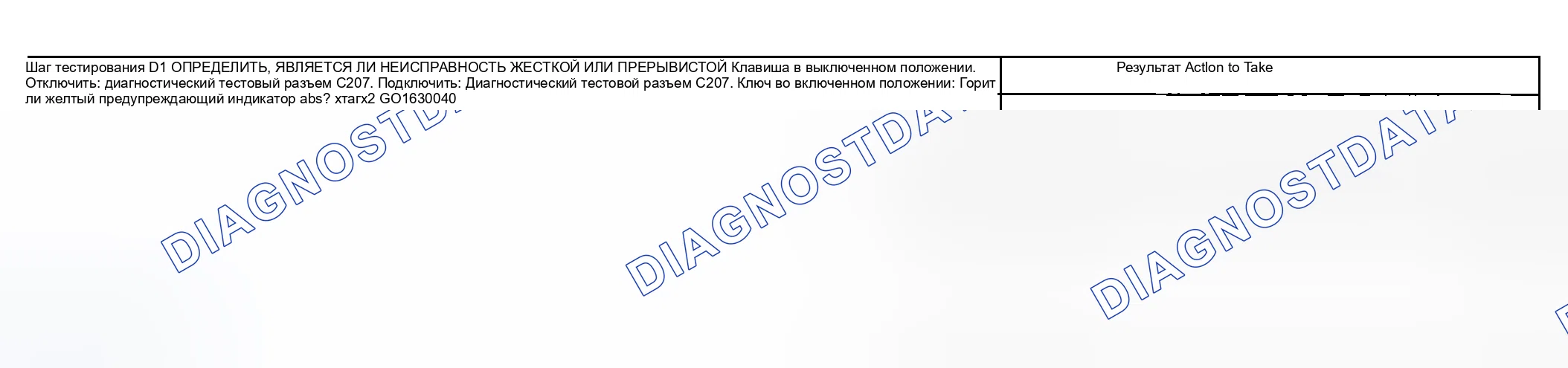

| Расшифровка кода ошибки 2-разомкнутая цепь электромагнита изоляции RABS | Разъем переборки (между моторным отсеком и приборной панелью). Модуль антиблокировочного управления тормозами или разъемы клапанов RABS не полностью посажены на компонент. Схема. Клапан RAVS, модуль антиблокировки тормозов. | Перейдите к " диагностический тест D: код неисправности (расшифровка кода ошибки) (расшифровка кода ошибки) 2 - обрыв RABS ISOLATION SOLENOID цепь ". (ref-192255-S24611082112005100300000) |
| Расшифровка кода ошибки 3-разомкнутая цепь электромагнита слива RABS | Разъем переборки (между моторным отсеком и приборной панелью). Модуль антиблокировочного управления тормозами или разъемы клапанов RABS не полностью посажены на компонент. Схема. Клапан RAVS, модуль антиблокировки тормозов. | Перейдите к " диагностический тест E: код неисправности (расшифровка кода ошибки) (расшифровка кода ошибки) 3 - обрыв RABS DUMP SOLENOID цепь ". (ref-192255-S21205829982005100300000) |
| Расшифровка кода ошибки 4-разомкнутая / заземленная цепь сброса клапана RABS | Разъем переборки (между моторным отсеком и приборной панелью). Модуль антиблокировочного управления тормозами или разъемы клапанов RABS не полностью посажены на компонент. Схема. Клапан RAVS, модуль антиблокировки тормозов. | Перейдите к " диагностический тест F: код неисправности (расшифровка кода ошибки) (расшифровка кода ошибки) 4 - GROUNDED / обрыв RABS клапан RESET выключатель цепь ". (ref-192255-S33777690892005100300000) |
| Расшифровка кода ошибки 5 - чрезмерная активность электромагнита слива | Стояночный тормоз. Переключатель индикатора 4WD (только для транспортных средств 4х4). Задний тормозной узел. Электрическая схема. Изоляция проводов для питания от аккумуляторной батареи (только на транспортных средствах 4x4) | Перейдите к " диагностический тест G: код неисправности (расшифровка кода ошибки) (расшифровка кода ошибки) 5 - EXCESSIVE DUMP SOLENOID ACTIVITY ". (ref-192255-S16958886192005100300000) |
| Расшифровка кода ошибки 6-неустойчивая цепь датчика заднего антиблокировочного тормоза | Разъем переборки (между моторным отсеком и приборной панелью). Модуль антиблокировочного управления тормозами или задние разъемы датчиков антиблокировки тормозов не полностью посажены с компонентом. Схемотехника. Задний датчик антиблокировке тормозов. Индикатор заднего датчика антиблокировок тормозов.модуль управления антиблокировкой тормозов | Перейти к разделу " диагностический тест H: расшифровка кодов ошибок 6 - БЕСПОРЯДОЧНАЯ ЦЕПЬ ДАТЧИКА ЗАДНЕГО АНТИБЛОКИРОВОЧНОГО ТОРМОЗА ". (ref-192255-S08960504702005100300000) |
| Расшифровка кода ошибки 7 - отсутствие изолирующего соленоида во время самопроверки | Электрическая схема. Клапан RABS.М одуль антиблокировочного управления тормозами. | Перейдите к " диагностический тест I: код неисправности (расшифровка кода ошибки) (расшифровка кода ошибки) 7 - NO INSOLATION SOLENOID DURING SELF-проверить ". (ref-192255-S38380349472005100300000) |
| Расшифровка кода ошибки 8 - без электромагнита слива во время самопроверки | Схема. Перемычка между моторным отсеком и клеммами приборной панели закорочена. Клапан RABS. Антиблокировочный модуль управления тормозами. | Перейдите к разделу " диагностический тест J: расшифровка кодов ошибок 8 - НЕТ СОЛЕНОИДА СЛИВА ПРИ САМОКОНТРОЛЕ ". (ref-192255-S18435756462005100300000) |
| Расшифровка кода ошибки 9-ступенчатый датчик высокого сопротивления / разомкнутая цепь | Модуль антиблокировочного управления тормозами или разъемы задних датчиков антиблокировки тормозов не полностью посажены вместе с компонентом. Схема. Задний датчик антиблокировке тормозов. Модуль управления антиблокировкой тормоза. | Перейдите к разделу " диагностический тест K: расшифровка кодов ошибок 9 - БЫСТРОДЕЙСТВУЮЩИЙ ДАТЧИК ВЫСОКОГО СОПРОТИВЛЕНИЯ / РАЗОМКНУТАЯ ЦЕПЬ ". (ref-192255-S37518251202005100300000) |
| 10-ступенчатый датчик расшифровка кода ошибки с низким сопротивлением / короткое замыкание на массу | Разъем переборки между отсеком двигателя и клеммами датчика приборной панели, закороченными вместе. Схема. Задний антиблокировочный датчик тормозов. Модуль управления антиблокировкой тормоза. | Перейдите в " диагностический тест L: код неисправности (расшифровка кода ошибки) (расшифровка кода ошибки) 10 - низкий датчик скорости RESISTANCE ". (ref-192255-S18869953852005100300000) |
| Расшифровка кода ошибки 11 - переключатель положения педали тормоза (Bpp) всегда замкнут | Секундомеры. Схема. Выключатель БПП. Модуль антиблокировочного управления тормозами. | Перейти к разделу " диагностический тест М: расшифровка кодов ошибок 11 - ПЕРЕКЛЮЧАТЕЛЬ ПОЛОЖЕНИЯ ПЕДАЛИ ТОРМОЗА (Bpp) ВСЕГДА ЗАКРЫТ ". (ref-192255-S27989606092005100300000) |
| Расшифровка кода ошибки 12 - потеря гидравлической тормозной жидкости во время антиблокировочной остановки | Низкий уровень заполнения главного цилиндра. Течь жидкости в тормозной системе автомобиля. Сигнализатор уровня тормозной жидкости. Поплавок главного баллона. Элемент диод / резистор. Выключатель зажигания. Схемотехника. Модуль антиблокировочного управления тормозами. | Перейдите к разделу " PINPOINT N: код неисправности (расшифровка кода ошибки) (расшифровка кода ошибки) 12 - ПОТЕРЯ ГИДРАВЛИЧЕСКОЙ ТОРМОЗНОЙ ЖИДКОСТИ ВО ВРЕМЯ АНТИБЛОКИРОВОЧНОЙ ОСТАНОВКИ ". (ref-192255-S19925203122005100300000) |
| Отказ модуля расшифровка кода ошибки 13-RABS | Антиблокировочный модуль управления тормозами. | УСТАНОВИТЬ новый модуль антиблокировочного управления тормозами, проверить систему на нормальное функционирование и повторить предварительную проверку системы. |
| Исправность системы расшифровка кода ошибки 16-RABS | Отказов системы не обнаружено. | СТОП. Задняя антиблокировочная тормозная система функционирует исправно. |
| Прерывистая диагностика проблем | Прерывистое напряжение на модуль управления антиблокировочным тормозом. Менее 11 вольт подается в модуль управления противоблокировочными тормозами. | Перейдите к разделу " диагностический тест P: ПРЕРЫВИСТАЯ ДИАГНОСТИКА ПРОБЛЕМ ". (ref-192255-S08571768972005100300000) |
| Необоснованная деятельность RABS | Металлическая стружка на полюсном наконечнике датчика. Слишком большой зазор между антиблокировочным датчиком тормоза и индикатором антиблокировки тормозов. Помехи в датчике / индикаторе блокировки тормозов / датчиков. | Перейти к разделу " диагностический тест H: расшифровка кодов ошибок 6 - БЕСПОРЯДОЧНАЯ ЦЕПЬ ДАТЧИКА ЗАДНЕГО АНТИБЛОКИРОВОЧНОГО ТОРМОЗА ". (ref-192255-S08960504702005100300000) |
| Прерывисто разомкнутая цепь датчика заднего антиблокировочного тормоза на промежуточных соединениях особенно переборке. | Перейдите к разделу " диагностический тест P: ПРЕРЫВИСТАЯ ДИАГНОСТИКА ПРОБЛЕМ ". (ref-192255-S08571768972005100300000) | |
| Изоляция проводов. | ПРОВЕРИТЬ жгут проводов от задней оси в сборе до бокового рельса рамы на наличие натирания или следов трения. | |
| Регулировка заднего тормоза. | СМ. " ДИСК - BLACKWOOD, F150 HERITAGE PICKUP и xtigx1 ". F150 (ref-161513) | |
| Тормозные накладки. | СМ. " ДИСК - BLACKWOOD, F150 HERITAGE PICKUP и xtigx1 ". F150 (ref-161513) | |
| Одно или оба колеса блокируются | Проблема, связанная с тормозами: Накладки задних тормозных колодок. Цилиндр заднего колеса. Регулировка заднего тормоза. Загрязненная тормозная жидкость. | СМ. " ДИСК - BLACKWOOD, F150 HERITAGE PICKUP и xtigx1 ". F150 (ref-161513) |
| Стояночный тормоз. | СМ. " ДИСК - BLACKWOOD, F150 HERITAGE PICKUP и xtigx1 ". F150 (ref-161513) | |
| Уплотнение заднего моста. | СМ. " ЗАДНИЙ ВЕДУЩИЙ МОСТ / ДИФФЕРЕНЦИАЛ-FORD 8,8 ДЮЙМА " или " Задний ведущий мост / Дифференциал-Ford 9,75 дюйма ". (ref-192250)(ref-192321) | |
| Ступицы включены, хотя рычаг переключения передач находится в положении 4х2. | ОБРАТИТЕСЬ К РАЗДЕЛУ " РУЧНАЯ КОРОБКА ПЕРЕДАЧ, СЦЕПЛЕНИЕ И РАЗДАТОЧНЫЕ КОРОБКИ - ОБЩАЯ ИНФОРМАЦИЯ - F150 PICKUP ". (ref-192270) | |
| Неисправен переключатель индикатора 4WD или короткое замыкание на 12 В в цепи 210 4х4 (Lb). | Перейдите к " диагностический тест G: код неисправности (расшифровка кода ошибки) (расшифровка кода ошибки) 5 - EXCESSIVE DUMP SOLENOID ACTIVITY ". (ref-192255-S16958886192005100300000) | |
| Педаль низкого / мягкого тормоза | Гидравлическая течь. | СМ. " ДИСК - BLACKWOOD, F150 HERITAGE PICKUP и xtigx1 ". F150 (ref-161513) |
| Воздух в тормозной системе. | СМ. " ДИСК - BLACKWOOD, F150 HERITAGE PICKUP и xtigx1 ". F150 (ref-161513) | |
| Проблема, связанная с тормозами: вакуум. Задний колесный цилиндр или передний дисковый тормозной суппорт. Задняя тормозная трубка / шланг. | СМ. " ДИСК - BLACKWOOD, F150 HERITAGE PICKUP и xtigx1 ". F150 (ref-161513) | |
| Чрезмерная активность электромагнита слива | Перейдите к " диагностический тест G: код неисправности (расшифровка кода ошибки) (расшифровка кода ошибки) 5 - EXCESSIVE DUMP SOLENOID ACTIVITY ". (ref-192255-S16958886192005100300000) | |
| Отсутствие замедления при среднем / жестком торможении | Клапан РАБС. | Перейдите к " диагностический тест F: код неисправности (расшифровка кода ошибки) (расшифровка кода ошибки) 4 - GROUNDED / обрыв RABS клапан RESET выключатель цепь ". (ref-192255-S33777690892005100300000) |
| Закоротить / разомкнуть в каркасе или жгуте приборной панели (цепи 519 [ШАССИ / БК] и / или 523 [РД / БАК]). У разъема модуля управления антиблокировочной системой тормозов (контакты 3 и 10); у заднего разъема датчика антиблокировки тормозов; у переборки или другого межсоединения; провод или изоляцию из-за неправильной прокладки; проверить разъем (в моторном отсеке). | Перейти к разделу " диагностический тест H: расшифровка кодов ошибок 6 - БЕСПОРЯДОЧНАЯ ЦЕПЬ ДАТЧИКА ЗАДНЕГО АНТИБЛОКИРОВОЧНОГО ТОРМОЗА ". (ref-192255-S08960504702005100300000) | |
| Задний антиблокировочный датчик тормозов. | Перейти к разделу " диагностический тест H: расшифровка кодов ошибок 6 - БЕСПОРЯДОЧНАЯ ЦЕПЬ ДАТЧИКА ЗАДНЕГО АНТИБЛОКИРОВОЧНОГО ТОРМОЗА ". (ref-192255-S08960504702005100300000) | |
| Радиальное биение кольца заднего антиблокировочного датчика тормозов, повреждены или отсутствуют зубья индикатора заднего антиадгезивного датчика тормоза. | Перейти к разделу " диагностический тест H: расшифровка кодов ошибок 6 - БЕСПОРЯДОЧНАЯ ЦЕПЬ ДАТЧИКА ЗАДНЕГО АНТИБЛОКИРОВОЧНОГО ТОРМОЗА ". (ref-192255-S08960504702005100300000) | |
| Гидравлическая течь. | СМ. " ДИСК - BLACKWOOD, F150 HERITAGE PICKUP и xtigx1 ". F150 (ref-161513) | |
| Воздух в тормозной системе. | СМ. " ДИСК - BLACKWOOD, F150 HERITAGE PICKUP и xtigx1 ". F150 (ref-161513) | |
| Проблема, связанная с тормозами: вакуум. Колесный цилиндр или суппорт. Задняя тормозная трубка / шланг. Тормозные колодки и накладки. | СМ. " ДИСК - BLACKWOOD, F150 HERITAGE PICKUP и xtigx1 ". F150 (ref-161513) |
СХЕМА СИМПТОМОВ
Схема №2
Схема №3
Схема №4
Схема №5
Схема №6
Схема №7
Схема №8
Схема №9
Схема №10
Схема №11
Схема №12
Схема №13
Схема №14
Точный тест F: расшифровка кодов ошибок 4 - заземленная / открытая цепь переключателя сброса клапана RABS
ПримечаниеЗаписи, которые ведет производитель, показывают, что замена модуля редко исправляет расшифровка кода ошибки 4.
Схема №15
Схема №16
Схема №17
Схема №18
Схема №19
Диагностический тест H: расшифровка кодов ошибок 6 - неправильная задняя антиблокировочная схема датчика тормоза
ПримечаниеЗаписи производителя показывают, что замена модуля редко исправляет расшифровка кода ошибки 6.
Схема №20
Схема №21
Схема №22
Схема №23
Схема №24
Схема №25
Схема №26
Точный тест K: расшифровка кодов ошибок 9 - высокое сопротивление датчика скорости / разомкнутая цепь
ПримечаниеЗаписи, которые ведет производитель, показывают, что замена модуля редко корректирует расшифровка кода ошибки 9.
Схема №27
Схема №28
Диагностический тест L: расшифровка кодов ошибок 10 - сопротивление датчика низкой скорости
ПримечаниеЗаписи, которые ведет производитель, показывают, что замена модуля редко корректирует расшифровка кода ошибки 10.
Схема №29
Схема №30
Схема №31
Схема №32
Схема №33
Схема №34
Схема №35
Схема №36
Схема №37
- Снять задний антиблокировочный клапан тормозной системы (RABS), отсоединить электрический соединитель клапана Rbs, снять две гидролинии и заглушите их, отвернуть гайки двух клапанов RАБС, извлечь клапан RAVC.
- При монтаже выполнить процедуру демонтажа в обратном порядке, стравите давление из тормозов согласно указаниям раздела " СИСТЕМА ТОРМОЗА СТРАВЛИВАНИЯ ". (ref-161513-S04470376582004041300000)
Схема №38
- Отсоединить кабель массы батареи.
- Снять панель приборной панели, дополнительную информацию см. в разделе " приборная панель И КОНСОЛЬ ". (ref-192314)
- Снять модуль управления антиблокировочными тормозами, отсоединить электрический разъем модуля управления антиадгезионными тормозами и вывернуть болты.
- Для установки выполнить процедуру удаления в обратном порядке.
