Расшифровка кода ошибки P0351: первичная / вторичная цепь катушки зажигания " а ", первичная и вторичная цепи Дтк хтагх1: катушка зажигания " в " первичной / вторичной цепи, ДТСХ xтагx2: первичную / вторичную цепь катушки розжига " с ". P0352 P0353 P0354
HINT
- Эти данные указывают на неисправность, связанную с первым контуром.
- Если индицируется расшифровка кода ошибки P0351, проверить катушку зажигания № 1 с цепью запального устройства.
- Если отображается расшифровка кода ошибки P0352, проверить катушку зажигания № 2 с цепью запального устройства.
- Если отображается расшифровка кода ошибки P0353, проверить катушку зажигания № 3 с цепью запального устройства.
- Если отображается расшифровка кода ошибки P0354, проверить катушку зажигания № 4 с цепью запального устройства.
Описание цепи
На этом транспортном средстве используется система прямого зажигания (DIS).
DIS представляет собой 1-цилиндровую систему зажигания, которая зажигает один цилиндр с одной катушкой зажигания. В 1-цилиндрической системе зажигания одна свеча зажигания подключена к концу вторичной обмотки. Высокое напряжение генерируется во вторичной обмотке и подается непосредственно на свечу зажигания. Искра свечи зажигания проходит от центрального электрода до заземлителя.
ЭСУД определяет угол опережения зажигания и выдает сигналы зажигания (igts) по каждому цилиндру С помощью ИГТ ЭСАД включает и выключает силовой транзистор внутри запального устройства, который включает и отключает ток на первичную катушку При отключении тока к первичной катушке во вторичной катушке образуется высокое напряжение и это напряжение подается на свечи зажигания для создания искр внутри цилиндров Так как ЭСОД отсекает ток на основную катушку, запальное устройство посылает обратно сигнал подтверждения розжига.
Схема №262
Схема №263
Схема №264

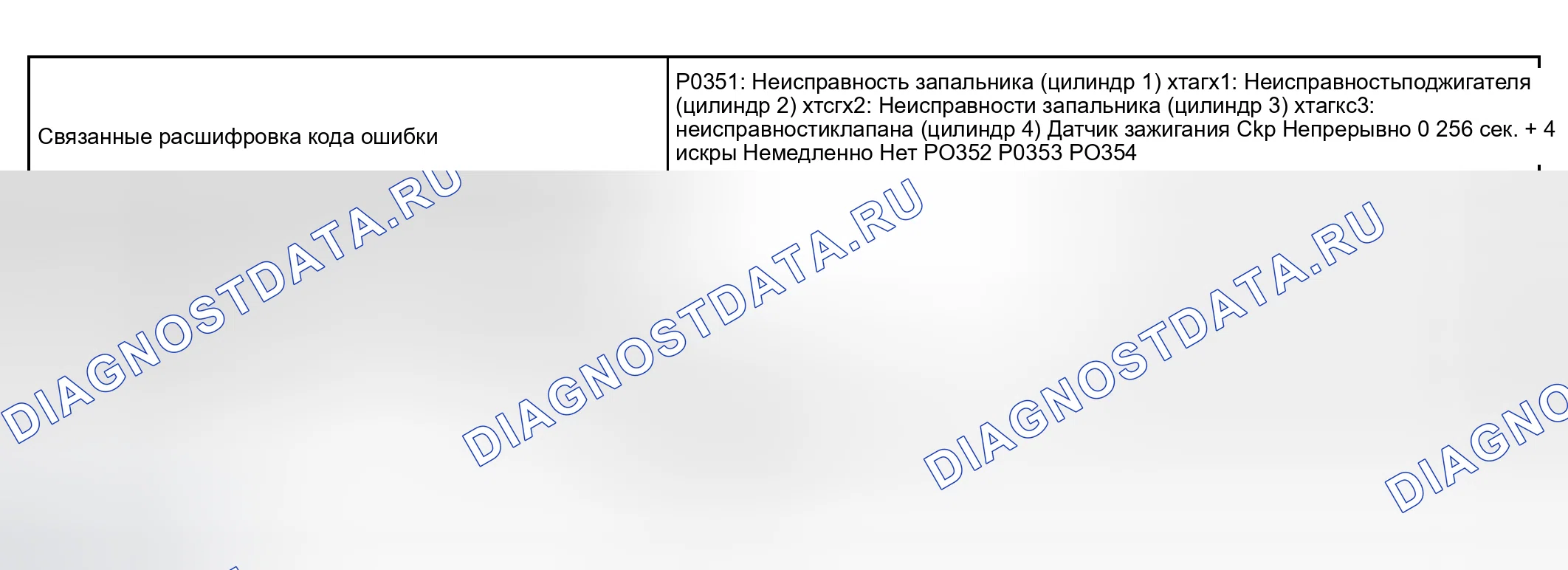

Если МУД не получает сигнал подтверждения зажигания (IGF) после передачи сигнала зажигания, он интерпретирует это как неисправность в запальнике и устанавливает расшифровка кода ошибки.
