Описание системы уведомления о приближения транспортного средства (диагностического кода и теста симптомов) (гибридная): обзора
Схема блока динамиков приближения транспортного средства состоит из контроллера динамиков сближения транспортного средства и блока громкоговорителей сближения транспортных средств.
Это расшифровка кода ошибки сохраняется, когда неисправность обнаружена в цепи узла приближающегося громкоговорителя транспортного средства.
| Номер расшифровка кода ошибки | Элемент обнаружения | Условие обнаружения расшифровка кода ошибки | Проблемная зона | Примечание |
|---|---|---|---|---|
| B1350 | Схема громкоговорителя | Любое из следующих условий выполняется: Когда выходное напряжение звука контролируется ECU, при включенном выключателе питания (IG), напряжении батареи 10 В или более и генерируемом предупредительном звуке состояние короткого замыкания цепи громкоговорителя продолжается в течение 1 секунды или больше. | Подъезд транспортного средства к контроллеру громкоговорителя | Если контроллер громкоговорителя, приближающегося к транспортному средству, сохраняет расшифровка кода ошибки, то транспортное средство, приближающееся к предупредительному световому сигналу * динамика, мигает в течение 16 секунд и затем загорается. |
Схема №206
| *1 | Сборка часов |
|---|---|
| * а | Сигнал предупреждения о приближении транспортного средства к громкоговорителю |
- *: Транспортное средство приближается к индикатору громкоговорителя
Схема №207
Контроллер приближающегося к транспортному средству громкоговорителя принимает сигналы выключателя стоп-сигнала от узла выключателей стоп-сигналов, сигналы скорости транспортного средства от узла комбинированного измерительного прибора и разрешающие сигналы от ЭБУ управления энергопотреблением и производит предупредительный звук от приближения транспортного средства к узлу динамиков.
Схема №208
Контроллер приближающегося к транспортному средству громкоговорителя принимает " сигналы разрешения * " от ЭБУ управления электропитанием и издает предупредительный звук из узла приближающегося автомобиля.
HINT
*: Сигналы разрешения
- Разрешена работа системы оповещения о приближении автомобиля (двигатель остановлен, а рычаг переключения передач находится не в П).
- Запрещена работа системы оповещения о приближении автомобиля (двигатель работает или рычаг переключения передач находится в П).
Схема №209

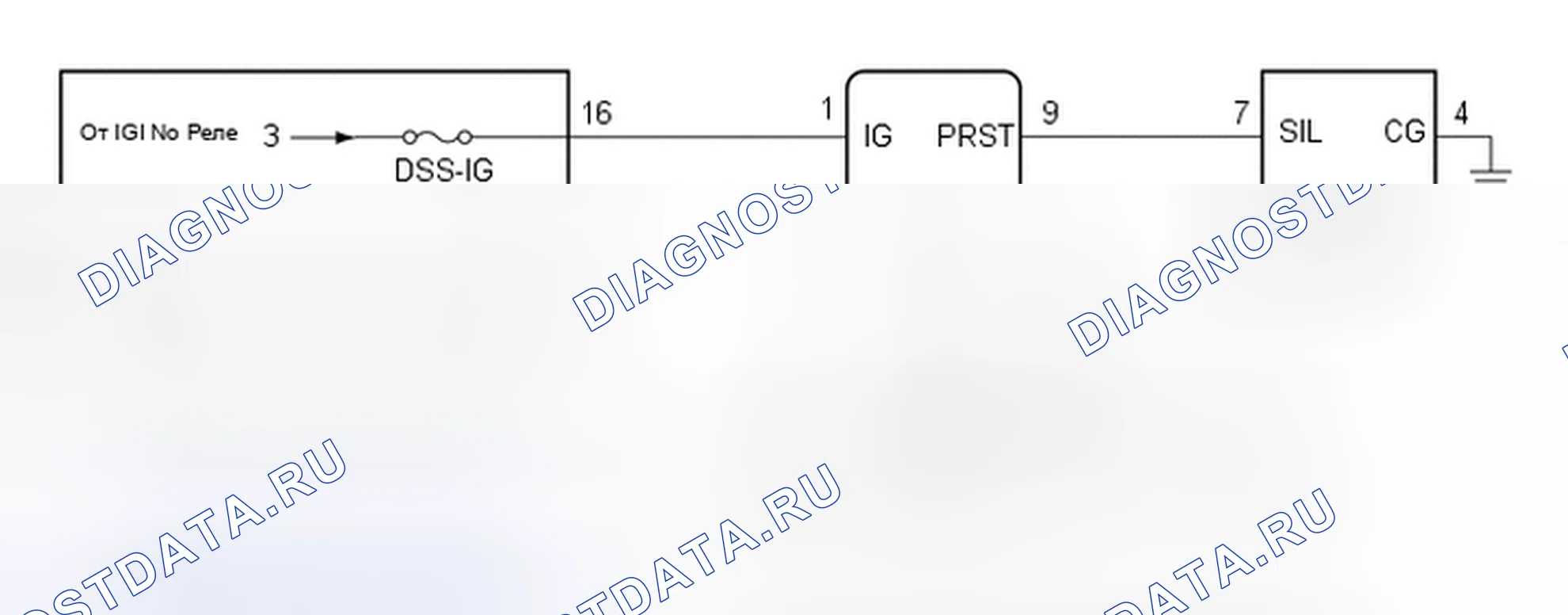

Приближающийся к контроллеру громкоговорителя автомобиль связывается с Techstream через DLC3.
