Блок управления
Панель управления является центральным компонентом GT1. Здесь хранится операционная система и прикладные программы.
Схема №112
Расположен на передней панели панели управления
- Интерфейс PCMCIA (слот радиокарты в левой рукоятке)
- Монитор с сенсорным экраном
- Блок управления
- Батарейный отсек (в правой ручке)
Монитор
Поверхность монитора покрыта сенсорным пластиковым листом, который воспринимает давление пальца или сенсорного пера и передает его системе.
ПримечаниеДля работы с сенсорным экраном используйте только палец или прилагаемое сенсорное перо. Использование других объектов может привести к повреждению экрана GT1.
Основной блок управления пульта управления GT1 расположен под центром сенсорного экрана. Он состоит из 1 переключателя включения/выключения, 3 светодиодов и порта инфракрасного приемника. Инфракрасный порт - это подключение к беспроводной клавиатуре, используемое при программировании.
Двухпозиционный переключатель используется для включения и выключения панели управления или для инициирования принудительного выключения. При возникновении неисправности, приводящей к «зависанию» устройства, можно выключить устройство, удерживая кнопку включения/выключения нажатой в течение 5 секунд. Это может привести к потере рабочего программного обеспечения, что потребует переустановки (используйте только в чрезвычайной ситуации).
Состояние коммутатора не влияет на операцию зарядки.
Схема №113
Светодиод «температура» будет светиться красным цветом при перегреве панели управления. Панель управления отключится примерно через 10 секунд. Процедуры перезапуска см. в Руководстве владельца.
Светодиод «батарея» во время зарядки будет светиться желтым цветом. Он выключится, чтобы показать, что батарея полностью заряжена. Он будет мигать желтым, если чрезмерные температуры будут продолжаться.
Светодиод «работа» будет светиться зеленым цветом при использовании внешнего источника питания, светиться оранжевым при использовании внутреннего аккумулятора. Мигающий оранжевый светодиод означает разряженный аккумулятор.
Попеременно мигающий оранжевый/зеленый светодиод означает, что внутренняя батарея неисправна или была извлечена.

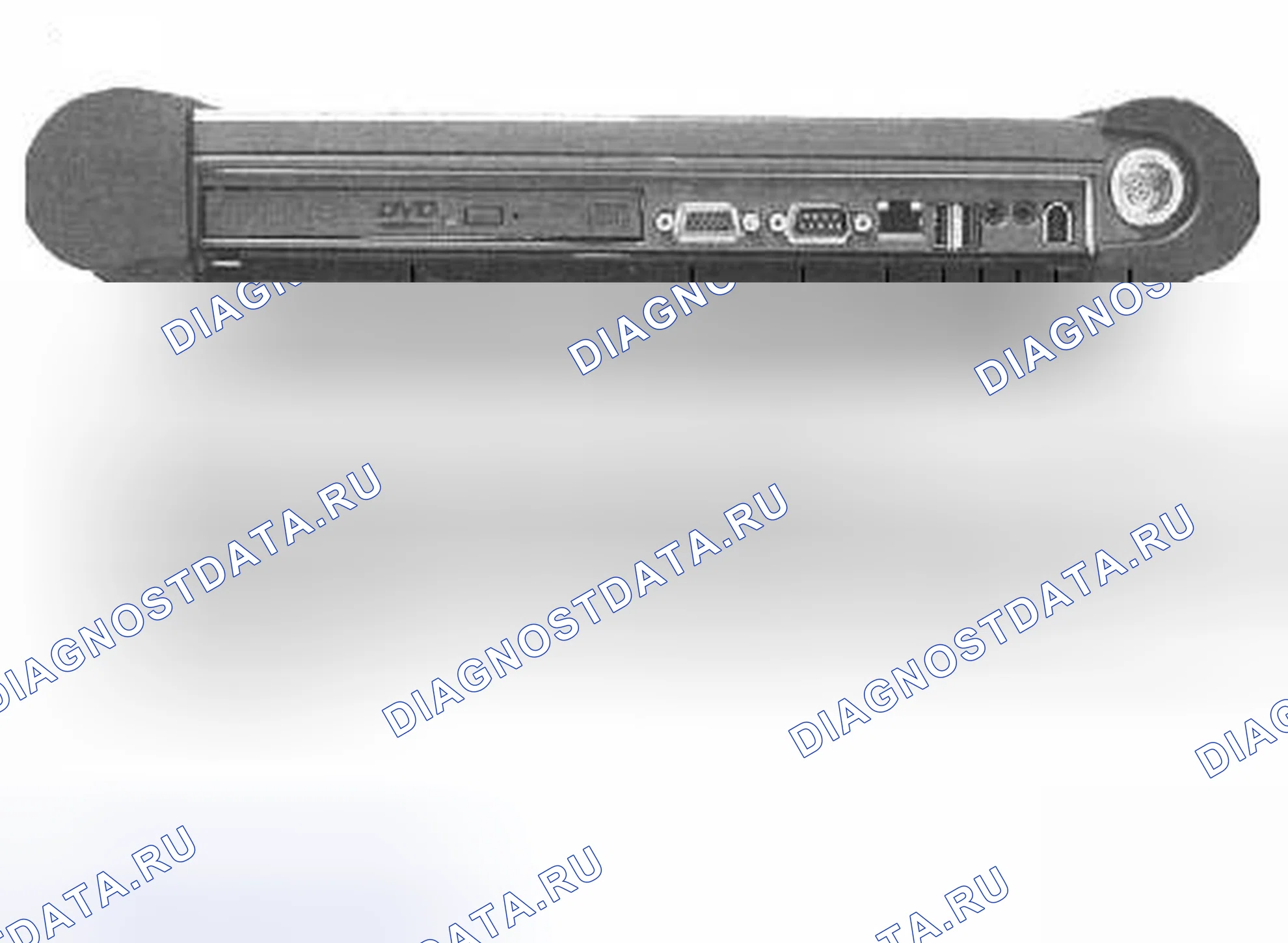

Схема №114
Схема №115
Источник питания
Электропитание пульта управления осуществляется от одного из трех источников напряжения
- Внутренне от аккумулятора (примерно 2,5 часа работы).
- Внешне от стендового силового агрегата или док-станции.
- Внешне от электросистемы автомобиля.
Привод DVD
DVD-привод доступен из верхней части панели управления. Он содержит DVD и CD-ROM для установки программ, приложений или обновлений панели управления.
Схема №116
ПримечаниеКогда вы открываете и закрываете привод DVD, панель управления должна находиться в положении наклона 14 °, как показано на рисунке, в противном случае лоток привода или диск могут быть повреждены. Система подвески для привода оптимизирована под 14 °. Не используйте DVD, если панель управления не прикреплена к док-станции.
Док-станция
Док-станция предназначена для стационарной работы, она заменяет стендовый блок питания и обеспечивает электропитание. Док-станция также предоставляет интерфейсы для подключения к USB-устройству и локальной сети.
Схема №117
Схема №118
Стендовый энергоблок
В качестве альтернативы док-станции для питания пульта управления может использоваться стендовый блок питания. Стендовый энергоблок состоит из встроенного соединительного кабеля на пульте управления, самого энергоблока и отдельного силового кабеля. Когда пульт управления получает питание от стендового блока питания, одновременно заряжается внутренний аккумулятор.
Оптическая клавиатура
Клавиатура использует инфракрасную связь для связи с панелью управления GT1. Используется только для сервисных программ и не может использоваться вместо виртуальной клавиатуры панели управления. При использовании клавиатура всегда должна быть обращена к панели управления и находиться на расстоянии менее 1 метра от панели управления (IR). В качестве внутреннего источника питания клавиатура использует 4 батарейки формата АА.
Схема №119
| Внимание | Старые аккумуляторы могут дать течь и повредить клавиатуру. Всегда держите свежие батарейки в клавиатуре (или извлекайте, когда они не используются). |
|---|
Если в мастерской используется несколько GT1, оптическая клавиатура должна быть настроена на конкретную панель управления GT1 следующим образом
- Нажмите и удерживайте клавишу идентификации при наведении клавиатуры на панель управления.
- Нажмите цифровую клавишу 0-7 на клавиатуре. Теперь панель управления будет реагировать только на команды с этой клавиатуры.
При необходимости идентификацию можно изменить в любое время, следуя приведенным выше инструкциям.
Схема №120
Кабель панелей управления LAN (перекрестный)
Адаптер панели управления LAN (перекрестный) имеет длину приблизительно 30 см с разъемом RJ45 и гнездом RJ45. Он идентифицируется черной (желтой на ранних блоках) полосой возле разъема и меткой с надписью «Адаптер локальной сети BTX». Этот перекрестный кабель необходим для связи между диагностической головкой и GT1.
Схема №121

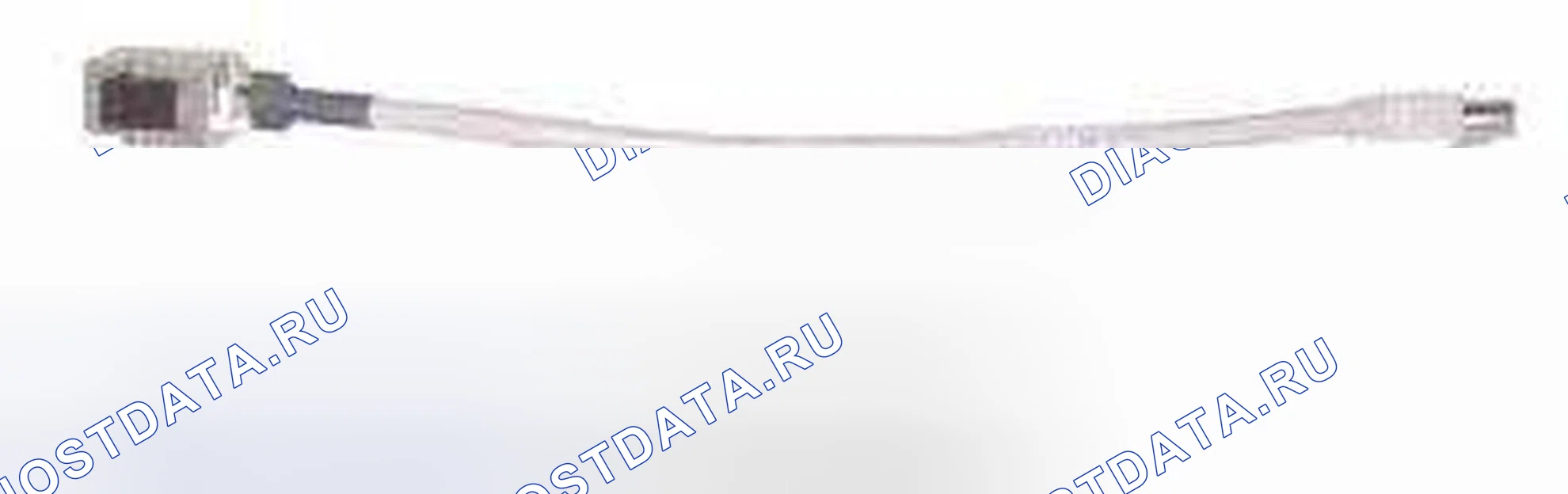

Адаптер панелей управления LAN (без перекрестия)
Адаптер панели управления LAN (без перекрестия) имеет длину приблизительно 30 см с RJ45 разъемом и RJ45 разъемом. Его можно идентифицировать по серой полоске возле розетки и метке с надписью «Сетевой адаптер 1:1».
Схема №122
Кабель панелей управления LAN
Кабель диагностической головки локальной сети имеет длину 10 метров и имеет разъем RJ45 и разъем оранжевого цвета.
Схема №123
MFK1 и MFK2
Кабели MFK1 и MFK2 являются основными выводами, используемыми для измерений. Они похожи по внешнему виду, но имеют разные возможности измерения.
Только один кабель, MFK1 или MFK2 (визуальная маркировка), может быть подключен к панели управления одновременно, если не используется блок интерфейса измерений (MIB).
Оба больших положительных конца кабеля MFK1 и MFK2 содержат кнопку, используемую для удержания измеренного значения на экране дисплея.
Многофункциональный испытательный кабель - MFK # 1
МФК 1 предназначен для измерения
- Напряжение - до 50 Вольт
- Ток - до 2 А
- Сопротивление
- Тестирование диодов
- Частота
- Период
- Рабочий цикл
- Длительность импульса
- Осциллограф Измерения
Схема №124
Многофункциональный испытательный кабель - MFK # 2
МФК 2 предназначен для измерения
- Напряжение - до 500 Вольт
- Частота
- Период
- Рабочий цикл
- Длительность импульса
- Осциллограф Измерения
Схема №125
Сенсорное перо
Touch Pen - это эргономичное средство управления сенсорным экраном, которое упрощает управление дисплеями.
Кабель адаптера аккумулятора транспортного средства
Кабель адаптера аккумулятора транспортного средства используется в транспортном средстве в качестве источника питания для GT1. Этот кабель не заряжает внутреннюю батарею GT1.
Схема №126
Зажим амперметра с адаптером
Зажим амперметра и адаптер могут использоваться для измерения силы тока цепи индуктивно. В наличии два зажима силы тока: один измеряет до 50 ампер, другой - до 1000 ампер.
Схема №127
Аккумулятор
Питание осуществляется от встроенного аккумулятора, когда панель управления не подключена к внешнему источнику питания. Батарея должна быть заряжена, чтобы обеспечить бесперебойное использование панели управления в качестве мобильной испытательной установки. Аккумулятор заряжается автоматически, как только пульт управления помещается в док-станцию или подключается к стендовому источнику питания. Во время зарядки батареи светодиод «Батарея» горит желтым цветом.
Для достижения максимально возможного срока службы встроенного аккумулятора он должен быть полностью заряжен, затем разряжен для нормального использования. Раз в месяц батарея должна быть «сформирована», что влечет за собой полную разрядку батареи, затем ее полную подзарядку.
Для " формирования " батареи
- Отсоедините стендовый блок питания от панели управления или отстыкуйте от док-станции или отсоедините док-станцию от источника питания.
- Полностью разрядите батарею, оставив панель управления включенной до тех пор, пока не погаснут все светодиоды.
- Состыкуйте пульт управления или подайте питание на док-станцию или подключите стендовый блок питания.
Зарядка завершается, когда светодиод «Аккумулятор» гаснет.
ПримечаниеВсегда заменяйте неисправный аккумулятор на новый. Никогда не эксплуатируйте панель управления без батареи (она действует как буфер). Внезапное отключение питания приводит к тому, что панель управления теряет установленную операционную систему.
Как заменить батареи
- Выключите питание и отстыкуйте панель управления.
- Отверните винт на правой ручке.
- Оттяните ручку.
- Извлеките батарею.
- Нажмите на фиксатор разъема и осторожно снимите разъем.
- Подключите новую батарею.
- Вставьте новую батарею в ручку.
- Переустановите ручку на пульте управления.
- Полностью зарядите новую батарею.
Схема №128
| Признак | Возможные причины | Средство |
|---|---|---|
| Система «вылетает»; песочные часы больше не меняются на стрелку курсора; операция невозможна | Внутренняя неисправность | Если «нормальное» выключение невозможно, используйте принудительное выключение (нажмите переключатель включения/выключения примерно на 5 секунд), чтобы выключить и снова включить панель управления. |
| При состыкованном пульте управления светодиод «Работа» загорается оранжевым цветом. | Питание док-станции прерывается. | Проверьте наличие питания. Правильно вставьте вилку питания. |
| Питание на панель управления не подается через стыковочный контакт. | Проверьте пружинные контакты на наличие грязи или посторонних предметов. Чтобы настроить правильное соединение, отстыкуйте, а затем снова закрепите жгут панели управления или три раза. Если неисправности не могут быть определены, отправьте факс с отчетом о неисправности. | |
| Светодиод «Температура» загорается красным цветом; панель управления отключается. | Выключатель защиты от превышения внутренней температуры включен. | Переместите панель управления в более холодное помещение и дайте ей остыть надлежащим образом. Снова включите панель управления. Если светодиод «Температура» мигает желтым цветом без присутствия высокой температуры окружающей среды, отправьте факс с с отчетом о неисправности. |
| Светодиод «Батарея» мигает желтым цветом в течение 10 секунд при запуске; панель управления не запускается. | После того, как панель управления отключается, еще есть избыточная температура. | Переместите панель управления в более холодное помещение и дайте ей остыть надлежащим образом. Снова включите панель управления. Если светодиод «батарея» мигает желтым цветом без присутствия высокой температуры окружающей среды, отправьте факс с с отчетом о неисправности. |
| Система не включается полностью; получает «stuck» с сообщением об ошибке. | Внутренняя ошибка выполнения | Выключите панель управления (нажмите кнопку включения/выключения на 5 секунд = принудительное выключение), а затем снова включите. Если система по-прежнему зависает, необходимо переустановить базовый компакт-диск в соответствии с разделом 3.5.3. Если эта ошибка возникает неоднократно, отправьте факс с отчетом о сбое. |
| После полной разрядки и стыковки на док-станции система не включается. | Глубокая разрядка батареи. | После глубокой разрядки и стыковки на док-станции вы должны подождать около 3 минут, прежде чем система сможет быть включена |
ПАНЕЛЬ УПРАВЛЕНИЯ - КАРТА ПОИСКА И УСТРАНЕНИЯ НЕИСПРАВНОСТЕЙ
ПримечаниеПодача питания на панель управления не может быть измерена при разомкнутом стыковочном контакте, поскольку питание подключается через бесконтактный переключатель только тогда, когда панель управления состыкована.
| Внимание | Принудительное отключение может использоваться только в случае особых неисправностей. Продолжение использования этой функции может привести к сбою операционной системы и завершению работы устройства. Обычное отключение осуществляется нажатием на переключатель ВКЛ/ВЫКЛ в течение 2 секунд. |
|---|
Сенсорный экран
| Признак | Возможные причины | Средство |
|---|---|---|
| Курсор не отвечает (не следует за контактом пальцев). | Неисправен сенсорный контроллер или произошел сбой системы. | Выключите панель управления (нажмите кнопку включения/выключения на 5 секунд = принудительное выключение), а затем снова включите. Если ошибка сохраняется или возникает чаще, отправьте факс с отчетом о сбое. |
| Сенсорный экран остается темным; отсутствие сообщения об ошибке с помощью светодиодного индикатора. | Сенсорный экран находится в энергосберегающем режиме. | Не неисправность. Изображение на экране появляется вновь при касании сенсорного экрана. |
| Сбой подсветки. | Если посмотреть на сенсорный экран в сторону, можно обнаружить расплывчатые символы. Отправить факс с отчетом о сбое. | |
| Стрелка курсора не расположена под точкой касания (смещение касания) | Неправильно коснитесь набора контроллеров. | Сенсорный контроллер должен быть откалиброван в окне «Администрирование». Нажмите кнопку «Calibrating touch screen», введите пароль и следуйте отображаемым инструкциям. Если это не устранит проблему, отправьте факс с отчетом о неисправности. |
| Неправильные цвета пикселей | Отдельные транзисторы неисправны. | Отдельные пиксели неправильных цветов терпимы. Если все строки или столбцы экрана неверны, отправьте факс с отчетом о сбое. |
СЕНСОРНЫЙ ЭКРАН - ТАБЛИЦА ПОИСКА И УСТРАНЕНИЯ НЕИСПРАВНОСТЕЙ
| Важно | Для работы с экраном используйте только палец или сенсорное перо. В противном случае может произойти повреждение экрана. |
|---|
Подключаемые соединения
| Признак | Возможные причины | Средство |
|---|---|---|
| Невозможно подключить зажим амперметра 50 A | Разъемы на зажиме амперметра не умещаются в гнезде. | Используйте адаптер размера 2 |
| Прерывание кабельного соединения через интерфейс LAN с диагностической головкой | Неисправны подключаемые соединения на сетевом адаптере | Проверьте правильность установки и исправность вставных соединений. Проверьте, установлено ли подключаемое соединение через адаптер панели управления LAN (без перекрестия). |
ПОДКЛЮЧАЕМЫЕ СОЕДИНЕНИЯ - КАРТА ПОИСКА И УСТРАНЕНИЯ НЕИСПРАВНОСТЕЙ
| Важно | Никогда не используйте силу для вставки соединителей. Разъемы на измерительных и диагностических кабелях отмечены красной точкой, которая должна быть совмещена с соответствующей точкой на розетке. |
|---|
Принтер
| Признак | Возможные причины | Средство |
|---|---|---|
| Локальный принтер не печатает | Принтер подключен к док-станции, пульт управления отстыкован. | Состыкуйте панель управления или вставьте кабель USB в принтер панели управления. Проверьте правильность установки соединения. |
| Принтер неисправен. | В окне «Administration» нажмите кнопку «Self-проверка» и в появившемся меню выберите функцию «Printer connection». Принтер должен печатать страницу с заголовком «ПС». Если этого не произошло, проверьте подключение кабеля к принтеру. | |
| Сетевой принтер не печатает. | Сетевой принтер, подключенный через LAN-кабель к док-станции; панель управления отстыкована. | Закрепите панель управления. |
| Установлена радиосвязь с диагностической головкой | Отсоединить кабельное соединение с диагностической головкой и установить соединение с сетевым принтером в соответствии с разделом 4.4.8. | |
| Установлена кабельная связь с диагностической головкой. | Отсоединить кабельное соединение с диагностической головкой и установить соединение с сетевым принтером в соответствии с разделом 4.4.8. | |
| Неисправность принтера. | В окне «Administration» нажмите кнопку «self-проверка» и в появившемся меню выберите функцию «printer connection». Принтер должен печатать страницу с заголовком «ПС». Если этого не происходит, проверьте, введен ли правильный IP-адрес принтера в окне «Администрирование - Настройка сети». |
ПРИНТЕР - КАРТА ПОИСКА И УСТРАНЕНИЯ НЕИСПРАВНОСТЕЙ
Аксессуары
| Признак | Возможные причины | Средство |
|---|---|---|
| При использовании MFK1 измерения невозможны. | Неисправна измерительная головка. | В разделе «Администрирование» выполните самотестирование MFK1. Если выдается сообщение об ошибке, касающееся измерительной системы или измерительного кабеля, отправьте факс с отчетом о неисправности. |
| При использовании MFK2 измерения невозможны. | Неисправна измерительная головка. | В разделе «Администрирование» выполните самотестирование MFK2. Если выдается сообщение об ошибке, касающееся измерительной системы или измерительного кабеля, отправьте факс с отчетом о неисправности. |
| Ввод данных через оптическую клавиатуру невозможен. | Невозможно ИК-соединение или разряжены батареи. | Проверьте, закрыты ли окна передачи и приема инфракрасного соединения. Измените расстояние между устройствами. Замените батарейки в оптической клавиатуре. Если подключение не может быть установлено, отправьте факс с отчетом о сбое. |
ПРИНАДЛЕЖНОСТИ - КАРТА ПОИСКА И УСТРАНЕНИЯ НЕИСПРАВНОСТЕЙ
| Признак | Возможные причины | Средство |
|---|---|---|
| Отсутствие питания пульта управления (при включении светодиод «Работа» не загорается зеленым цветом при стыковке). | Блок питания или вилка блока питания не отсоединены. | Вставьте вилку блока питания. Нажмите кнопку включения/выключения. |
| Контакты стыковки загрязнены | Тщательно очистите контакты на док-станции безворсовой тканью. | |
| Посторонний предмет препятствует идеальной посадке втычных контактов. | Удалите посторонний предмет. | |
| Бесконтактный переключатель неисправен, не подключает питание. | Отправить факс с отчетом о сбое | |
| Неисправен блок питания | Отправить факс с отчетом о сбое | |
| Светодиод неисправен | Отправить факс с отчетом о сбое | |
| Светодиод «Батарея» при выключении не загорается оранжевым цветом. | Батарея полностью заряжена. | Не неисправность. |
| Контакты стыковки загрязнены. | Тщательно очистите контакты на док-станции безворсовой тканью. | |
| Неисправен блок питания. | Отправить факс об ошибке | |
| Неисправен светодиод. | Отправить факс с отчетом о сбое |
ДОК-СТАНЦИЯ - СХЕМА ПОИСКА И УСТРАНЕНИЯ НЕИСПРАВНОСТЕЙ
Коды неисправностей
| Кодексы | Группа неисправностей |
|---|---|
| 000 | Системная ошибка операционной системы UNIX |
| 100 | Неисправность в системе измерения, внутренняя |
| 200 | Ошибка в приложении EDIC |
| 300 | Сбой в технологии системы |
| 400 | Ошибка в приложении TOROS |
| 500 | Сбой в измерительной системе |
| 800 | Ошибка выполнения |
| 900 | Внутренняя ошибка |
СХЕМА КОДОВ НЕИСПРАВНОСТЕЙ
Блок интерфейса измерений (MIB)
MIB была разработана для расширения основных измерительных возможностей и функций GT1 до уровня DISplus.
MIB содержит все компоненты, необходимые для получения статических и динамических сигналов, генерирования сигналов стимуляции, а также сложных измерений. MIB собирает сигналы непосредственно из транспортного средства, обрабатывает их и передает в систему диагностики для анализа.
MIB подключается к GT1 через новый кабель подключения MIB-GT1. GT1 автоматически распознает, подключена ли MIB при выборе «Measuring система». При выборе измерительной системы в MIB загорается индикатор «Ready»(готовность).
Схема №129
Следующие элементы включены в MIB при поставке
- Блок интерфейса измерения
- Зажим на 1000 А
- Датчик давления 25 бар - пластиковый протектор кабеля зафиксирован на корпусе датчика давления. Не пытайтесь его открыть.
- Быстросоединяемый адаптер для кабеля 25 бар
- MIB-GT1 соединительный кабель
- Клипс КВ
- Кабель РЗВ
- Датчик температуры
- Датчик срабатывания зажима
- Кабели возбуждения 1 и 2
- Внешний блок питания.
- Кабель TD
Схема №130
Передняя панель
Для удобства демонтажа/монтажа во время тестирования спереди используются разъемы типа «push-pull».
Следующие разъемы расположены на передней панели для следующих кабелей:
- MFK1 - распределенный с GT1
- MFK2 - распределенный с GT1
- Зажим 50 А (не входит в комплект поставки MIB)
- Зажим на 1000 А
- 2 датчика давления (DR1 и DR2) - в комплект MIB входит только датчик на 25 бар.
- КВ/РЗВ
Задняя панель
7 разъемов D-sub находятся на задней панели для следующих кабелей
- MIB-GT1 главный кабель
- Датчик температуры
- Триггер Clip-on
- Кабель для интенсификации притока 1
- Кабель для интенсификации притока 2
- Кабель TD
Кабели на задней панели должны быть постоянно подключены к MIB и не должны сниматься во время работы. MIB распознает подключенные кабели.
Тележка ГТ1
Тележка GT1 была разработана таким образом, чтобы все периферийные детали GT1 можно было безопасно хранить и близко под рукой для быстрого использования. Сюда входит блок интерфейса измерений (MIB) и связанные кабели. Тележка GT1 останется жизнеспособной для будущих цеховых систем.
Схема №131
Примечания
Схема №132
Тележка GT1 хранит следующие периферийные устройства для быстрого доступа
- Полка хранения GT1 - GT1 фиксируется на полке для защиты от падения.
- Стеллаж для хранения MIB - использует липучку для защиты.
- Ящик для хранения клавиатуры.
- Полка для хранения зарядного устройства деутроника.
- Выдвижной ящик для хранения кабелей МФК и ЛВС.
- Кронштейн для крепления головки OPPS/OPS. (не используется для MINI)
- Кронштейн для крепления головки GT1.
- Крючки для подключения кабелей MIB.
Примечания по использованию
- Никогда не толкайте тележку за верхнюю кабельную стойку. Всегда нажимайте на него за серые изогнутые ручки.
- Найдите время, чтобы аккуратно провести кабели с первого раза. Время, проведенное здесь, сэкономит вам время во время использования.
- Испытательные кабели прокладываются за полкой (1) и подвешиваются к испытательной кабельной стойке (8).
- Кабели питания для GT1 и MIB прокладываются за полками 2 и 4. За выдвижным ящиком 5 может быть установлена полоса питания, и кабель питания выходит через отверстие в задней части тележки.
- На полке 4 можно разместить зарядное устройство для аккумуляторов Deutronic. Кабели хранятся в ящике 5, когда они не используются.
- Будьте осторожны, чтобы правильно заменить все кабели, когда закончите. Правильное хранение кабеля экономит всем время и деньги.
