Спецификации сварных, паяных и соединяемых заклепками стыков
ПримечаниеПросим также обратить внимание на кузовной ремонт с использованием конструкционного клея, рекомендации по оборудованию для машин контактной точечной сварки и рекомендацию оборудования для пайки МИГ.
Значительные изменения в конструкции автомобиля приводят к появлению новых методов соединения в производстве кузовов.
Значительные изменения в производственном процессе, как правило, являются результатом
- Использование предварительно окрашенного листового металла для повышения защиты от коррозии.
- Использование более прочного и высокопрочного листового металла для повышения жесткости кузова/безопасности при ударе при одновременном снижении веса транспортного средства.
Методы соединения, недавно внедренные в производстве кузовов, включают
- Крыша автомобиля с лазерной сваркой
- Пайка MIG в среде защитных газов
Эти новые методы соединения должны применяться / адаптироваться к специальным требованиям обслуживания на основе нового качества материала и методов соединения, чтобы обеспечить профессиональный ремонт кузова.
| Предупреждение | Необходимо следовать указанным ниже спецификациям. Невыполнение этого требования может привести к повреждению компонента, такому как коррозия или структурное повреждение в зоне ремонта. |
|---|
- Перед началом работ на ремонтируемом участке должна быть проведена контрольная сварка / пайка твердым припоем (аналогично испытанию распылением образца краски). Для этого образец соответствующего соединения панели подвергается контрольной сварке / пайке и проверке шва. Панель с образцом должна поступать из транспортного средства, подлежащего ремонту или представлять собой новую деталь.
- Структурные швы (например, стыковой шов при замене детали в области передней рамы) должны быть уплотнены герметиком корпуса после грунтовки. Перед установкой закрывающих пластин убедитесь, что антикоррозионная защита нанесена на такие участки, как задняя пластина и сварные швы в полостях. Недоступные полости также должны быть герметизированы. Уплотнение полости после покраски обязательно.
- Конфигурация сварных и паяных соединений для металлических сервисных деталей иногда отличается от конфигурации шва или спецификации соединения, используемой в производстве из-за различных способов соединения и порядка соединения. Например, в определенных сервисных деталях или секциях корпуса должны быть сделаны пазы для создания соединения. Для этих таких случаев в сервисной литературе явно указана конфигурация соединения.
- Для некоторых методов соединения или геометрии шва может потребоваться прикрепить усиливающую пластину в месте стыка. Эта пластина служит для обеспечения высококачественного соединения, которое имеет те же структурные свойства, что и новая деталь. Армирующий листовой металл должен быть взят из остатка новой детали или из компонента листового металла, подлежащего ремонту. Сервисные инструкции содержат информацию о конфигурации и соединении, которые будут использоваться для армирующего листового металла. Во избежание структурных нарушений углы и края усиливающей пластины должны быть отшлифованы и скошены.
- В случае структурных швов (например, стыковых швов при замене деталей на передней раме) палубный/корневой шов не должен быть отшлифован или сглажен. Причина: нарушение структуры детали при шлифовании, надрезе или нагреве, неконтролируемое уменьшение толщины металла.
- Конкретные параметры сварки / пайки должны быть установлены для отдельных зон швов в зависимости от версии оборудования. Эта информация должна быть взята из документации производителя оборудования.
- Если точечная сварка сопротивлением требует специальных настроек, это указывается путем ввода SPP в поле 5. Настройки можно найти в списках параметров рекомендуемых производителей оборудования. С рекомендуемыми производителями можно ознакомиться в бюллетене.
- При использовании методов сварки в среде защитных газов, таких как сварка MAG и пайка MIG, грунтовка точечной сварки на стыках не используется. Причина: снижение качества шва за счет газовыделения, вызывающего образование пор, что снижает прочность шва.
- Заклепки должны использоваться только на металлических деталях корпуса в сочетании с клеевой системой герметизации. Разрешается использовать только водонепроницаемые заклепки из нержавеющей стали. Использование алюминиевых заклепок вместо стальных не допускается из-за коррозии и недостаточной прочности.
Технические характеристики общих сведения: технических характеристик
ПримечаниеСварка MAG должна соответствовать руководству QT 001131.
- Пайка MIG должна соответствовать директиве GME7834.
- Операции точечной сварки должны соответствовать руководству QT 001130.
- Следует применять последний обновленный вариант руководящих принципов.
Рекомендации можно запросить по следующему адресу (за дополнительную плату)
Схема №1
| Выноска | Описание | ||
|---|---|---|---|
| 1 | Точечная сварка сопротивлением | ||
| 2 | Точечная сварка пробками | ||
| 3 | I | Перекрытый | |
| II | Смещение | ||
| 1 | 10-20 мм (в зависимости от вилки) (0,4-0,8 дюйма) | ||
| 2 | 6 мм для листового металла до 1.0 мм (0.04 дюйма) 8 мм для тонколистового металла до 2.0 мм (0,08 дюйма) | ||
| 3 | Расстояние между сварными швами пробок 30-40 мм (1,2-1,6 дюйма) | ||
| Стеганая шовная точечная сварка / точечная пайка | |||
| I | Перекрытый | ||
| II | Смещение | ||
| 1 | 10-14 мм (0,4-0,6 дюйма) | ||
| 2 | 3-5 мм (0,1-0,2 дюйма) | ||
| 3 | 30-40 мм (1,2-1,6 дюйма) | ||
Схема №2
| Выноска | Описание | ||
|---|---|---|---|
| 4 | I | Перекрытый | |
| II | Смещение | ||
| 1 | Не менее 15-20 мм (в зависимости от размера паза) (0,6-0,8 дюйма) | ||
| 2 | См. 4.2 " Размеры слотов " | ||
| 3 | Интервал и количество слотов (см. спецификацию в сервисной инструкции) | ||
Схема №3
| Выноска | Описание | |
|---|---|---|
| 4 | I | Паз 5х18 мм (толщина листового металла до 0,8 мм) (0,03 дюйма) Паз 6х20 мм (толщиной листового металла 0,8-1,2 мм) |
| II | Прорезь 6x8x20 мм с предварительно просверленными точечными сварными швами (листовой металл 0,8-1,2 мм) (0,03-0,05 дюйма) | |
Средняя длина шарика клея / емкость картриджа
Содержимое картриджа комплекта антикоррозионного клеевого герметика 93160535 / 15 05 000 обеспечивает в среднем около 3,50 м (11 футов) в длину, в зависимости от толщины шарика.
Содержимое картриджа с однокомпонентным оконным клеем 93165025 / 15 04 815 обеспечивает клеевой валик длиной в среднем около 3,00 м (10 футов), в зависимости от толщины валика.
Схема №4
Технические данные системы зажигания
| Применение | Характеристика | |
|---|---|---|
| Метрика | Английский язык | |
| Порядок работы цилиндров | 1-2-3-4-5-6 | |
| Зазор свечи зажигания | 1,1 мм | 0 043 дюйма |
| Крутящий момент свечи зажигания | 20 Нм | 15 фунтов фут |
Параметры затяжки креплений
| Применение | Характеристика | |
|---|---|---|
| Метрика | Английский язык | |
| Датчик положения педали акселератора | 10 Нм | 89 фунтов в дюймах |
| Элемент воздухоочистителя | 4 Нм | 36 фунтов в дюймах |
| Электромагнитный клапан привода распределительного вала - выпуск | 10 Нм | 89 фунтов в дюймах |
| Электромагнитный клапан привода распределительного вала - впуск | 10 Нм | 89 фунтов в дюймах |
| Датчик положения распределительного вала - выхлоп | 10 Нм | 89 фунтов в дюймах |
| Датчик положения распределительного вала - впуск | 10 Нм | 89 фунтов в дюймах |
| Перепускной клапан наддувочного воздуха | 10 Нм | 89 фунтов в дюймах |
| Вакуумный бак перепускного клапана наддувочного воздуха | 10 Нм | 89 фунтов в дюймах |
| Датчик положения коленвала | 10 Нм | 89 фунтов в дюймах |
| Датчик температуры охлаждающей жидкости двигателя | 20 Нм | 15 фунтов фут |
| Электромагнитный клапан продувки канистры с испарительным выбросом | 4 Нм | 36 фунтов в дюймах |
| Промежуточная труба подачи топлива | 30 Нм | 22 фунта фут |
| Трубопровод подачи топлива (металлический) к модулю топливного насоса | 30 Нм | 22 фунта фут |
| Труба подачи топлива (металлическая) к впускному коллектору | 7 Нм | 62 фунта в дюймах |
| Топливопровод впрыска топлива в сборе 1-й последовательности | 22 Нм | 16 фунтов фут |
| Топливная направляющая впрыска топлива в сборе 2-й последовательности | 22 Нм | 16 фунтов фут |
| Датчик давления топлива топливопровода впрыска топлива | 33 Нм | 25 фунтов фут |
| Модуль управления расходом топливного насоса | 7 Нм | 62 фунта в дюймах |
| Модуль топливного насоса | 15 Нм | 11 фунтов футов |
| Наливной шланг топливного бака | 4 Нм | 36 фунтов в дюймах |
| Датчик нагретого кислорода - Датчик 1 | 42 Нм | 31 фунт фут |
| Датчик нагретого кислорода - Датчик 2 | 42 Нм | 31 фунт фут |
| Катушка зажигания | 10 Нм | 89 фунтов в дюймах |
| Датчик давления и температуры всасываемого воздуха | 7 Нм | 62 фунта в дюймах |
| Датчик детонации - левая сторона | 25 Нм | 18 фунтов футов |
| Датчик детонации - правая сторона | 25 Нм | 18 фунтов футов |
| Датчик абсолютного давления впускной коллектор | 4 Нм | 36 фунтов в дюймах |
| Свеча зажигания | 20 Нм | 15 фунтов фут |
| Корпус дроссельной заслонки в сборе | 10 Нм | 89 фунтов в дюймах |
| Привод разгрузочного клапана турбонагнетателя | 10 Нм | 89 фунтов в дюймах |
| Электромагнитный клапан регулятора перепускного клапана турбонагнетателя | 10 Нм | 89 фунтов в дюймах |
Преобладающий момент крепления
Преобладающие моментные крепежные детали создают резьбовое соединение между крепежной деталью и ответной деталью крепежной детали для предотвращения ослабления крепежной детали.
Все металлические преобладающие моментные крепежные детали
Эти крепежные детали обеспечивают сопряжение резьбы за счет деформирования или деформации крепежной детали.
Нейлоновый интерфейс Преобладающий крутящий момент Крепежные элементы
Эти крепежные детали обеспечивают сопряжение резьбы за счет присутствия нейлонового материала на резьбе крепежной детали.
Метрический преобладающий крутящий момент крепежа Минимальное развитие крутящего момента
| Применение | Характеристика | |
|---|---|---|
| Метрика | Английский язык | |
| Все металлические преобладающие моментные крепежные детали | ||
| 6 мм | 0, 4 Нм | 4 фунта в дюймах |
| 8 мм | 0, 8 Нм | 7 фунтов в дюймах |
| 10 мм | 1, 4 Нм | 12 фунтов в дюймах |
| 12 м | 2, 1 Нм | 19 фунтов в дюймах |
| 14 мм | 3 Нм | 27 фунтов в дюймах |
| 16 мм | 4, 2 Нм | 37 фунтов в дюймах |
| 20 мм | 7 Нм | 62 фунта в дюймах |
| 24 мм | 10, 5 Нм | 93 фунта в дюймах |
| Нейлоновый интерфейс Преобладающий крутящий момент Крепежные элементы | ||
| 6 мм | 0, 3 Нм | 3 фунта в дюймах |
| 8 мм | 0, 6 Н · м | 5 фунтов в дюймах |
| 10 мм | 1, 1 Н · м | 10 фунтов в дюймах |
| 12 мм | 1, 5 Нм | 13 фунтов в дюймах |
| 14 мм | 2, 3 Нм | 20 фунтов в дюймах |
| 16 м | 3, 4 Нм | 30 фунтов в дюймах |
| 20 мм | 5, 5 Нм | 49 фунтов в дюймах |
| 24 мм | 8, 5 Нм | 75 фунтов в дюймах |
Развитие минимального крутящего момента крепежа преобладающего крутящего момента на английском языке
| Применение | Характеристика | |
|---|---|---|
| Метрика | Английский язык | |
| Все металлические преобладающие моментные крепежные детали | ||
| 1/4 дюйма | 0, 5 Нм | 4,5 фунта в дюймах |
| 5/16 дюйма | 0, 8 Нм | 7,5 фунтов в дюймах |
| 3/8 дюйма | 1, 3 Нм | 11,5 фунтов в дюймах |
| 7/16 дюйма | 1, 8 Н· м | 16 фунтов в дюймах |
| 1/2 дюйма | 2, 3 Нм | 20 фунтов в дюймах |
| 9/16 дюйма | 3, 2 Нм | 28 фунтов в дюймах |
| 5/8 дюйма | 4 Нм | 36 фунтов в дюймах |
| 3/4 дюйма | 7 Нм | 54 фунта в дюймах |
| Нейлоновый интерфейс Преобладающий крутящий момент Крепежные элементы | ||
| 1 / 4 " 0, 3 | Нм | 3 фунта в дюймах |
| 5 / 16 " 0, 6 | Нм | 5 фунтов в дюймах |
| 3 / 8 " 1 | Нм | 9 фунтов в дюймах |
| 7 / 16 " 1, 3 | Нм | 12 фунтов в дюймах |
| 1 / 2 " 1, 8 | Нм | 16 фунтов в дюймах |
| 9 / 16 " 2, 5 | Нм | 22 фунта в дюймах |
| 5 / 8 " 3, 4 | Нм | 30 фунтов в дюймах |
| 3 / 4 " 5 | Нм | 45 фунтов в дюймах |
Схема №5
Схема №6
Схема №7
Схема №8
Схема №9
Схема №10
Схема №11
Схема №12
Схема №13
Схема №14
Схема №15
- Винт с завинчивающейся головкой и внутренним ТОРКС
- Плоский болт с внутренним TORX
- Винт с сырной головкой и внутренним шестигранником - вкатываемая шайба
- Болт с шестигранной головкой
- Шестигранный болт с внутренним ТОРКС
- Винт с наполнительной головкой и поперечным углублением
- Винт с наполнительной головкой и поперечным углублением
- Винт с плоской головкой и внутренним ТОРКС
- Шестигранная гайка - металл
- Специальная гайка - пластик
- Глухая заклепка
- Штекер - елочный профиль
- Клипы
- Пробки - конические, круглые, цветные
- Клипы - квадратные, светлые
- Кнопка привязки - черная
- Крышка - круглая, цветная
- Пружинный зажим - фонарь
- Пружинный зажим - темный
- Пружинный зажим
- Стопорная гайка
- Шестигранная гайка с вкатываемой шайбой
- Винт с плоской головкой и поперечным углублением
- Болт TORX с хомутом
- Винт с сырной головкой и внутренней поверхностью TORX с завернутой шайбой
- Шестигранный болт с вкатываемой шайбой
- Шестигранный болт с вкатываемой шайбой
- Шестигранный болт с вкатываемой шайбой
- Винт с наполнительной головкой и поперечным углублением
- Шестигранная гайка с шайбой
- Специальная пластиковая гайка без резьбы
- Зажим с винтовым креплением
- Терминал
- Заклепка, связанная с телом - толстая
- Заклепка, связанная с телом - тонкая
- Крепежный зажим
- Крепежный зажим
- Заклепка, связанная с телом - длинная
- Дверной болт
- Полый штифт
- Болт с буртиком - шестигранный
- Защелкивающаяся гайка с внутренним ТОРСОМ
- Заклепочная гайка
- Крепежная заглушка
- Болт с шестигранной головкой
- Колпачковая гайка - пластик
- Пластиковый винтовой крюк
- Пластиковая гайка
- Крепежное кольцо - подушка сиденья
- Шестигранный болт с вкатываемой шайбой
- Болт TORX с вкатываемой шайбой
- Болт TORX с вкатываемой шайбой
- Болт TORX с вкатываемой шайбой
- Винт с завинчивающейся головкой и внутренним ТОРКС
- Клип - круглый, светлый
- Зажим - удлиненный
- Болт TORX с сырной головкой
- Болт TORX с наполнительной головкой
- Болт TORX с сырной головкой - поперечина рулевого механизма
- Шайба - поперечина рулевого управления
- Винт допуска - поперечина рулевого управления
- Пружинный зажим
- Сварная шпилька
- Штырь для вставки
- Заклепка, связанная с телом - квадрат
- Заклепка, связанная с телом - круглая
- Крепежная заглушка
- Крепежная заглушка - вставной винт
- Крепежная заглушка
- Орех
- Крепежная заглушка
- Пружинная гайка
- Винт с плоским концом и поперечным углублением
- Болт
- Самонарезной винт с шайбой
- Терминал
- Терминал
- Зажим из листового металла - прокладка кабеля
- Зажим из листового металла - прокладка кабеля
- Зажим из листового металла - прокладка кабеля
- Застежка-липучка
- Заглушка - пластмассовая
- Пробка - дренаж
- Кронштейн - пластик
- Винт с плоской головкой - крестообразное углубление
- Шестигранный болт с вкатываемой шайбой
- Винт с плоской головкой - крестообразное углубление
- Винт с наполнительной головкой - крестообразная выемка, шайба
- Болт с шестигранной головкой - длинный
- Винт с сырной головкой - длинный, внутренний TORX
- Винт с сырной головкой - короткий, внутренний TORX
- Воротниковая гайка
- Зажим - внутренняя обшивка
- Зажим - кабель
- Крепежная заглушка - узкая
- Крепежная заглушка - широкая
- Болт с буртиком - шайба
- Шестигранные болты - шайба
- Задняя четверть оконной крепежной гайки - пластик
- Заклепка, связанная с телом
- Болт TORX с шестигранником
- Винт Philips - головка заполнителя
- Болт с шестигранной головкой - поперечное углубление
- Зажимы с винтовым креплением
- Болт TORX
- Пружинный зажим
- Гайка заклепки - Opel Fix
- Глухая заклепочная гайка
- Пластиковый зажим - система обнаружения занятости сиденья
- Пластиковый зажим
- Болт TORX
- Клипы
- Пластиковая пружинная гайка
- Подоконные панельные зажимы
- Скользящее стекло люк люка крепежный болт
- Крепежный зажим
- Крепежный зажим
- Крепежная заглушка
- Крепежный зажим
- Фиксирующий зажим

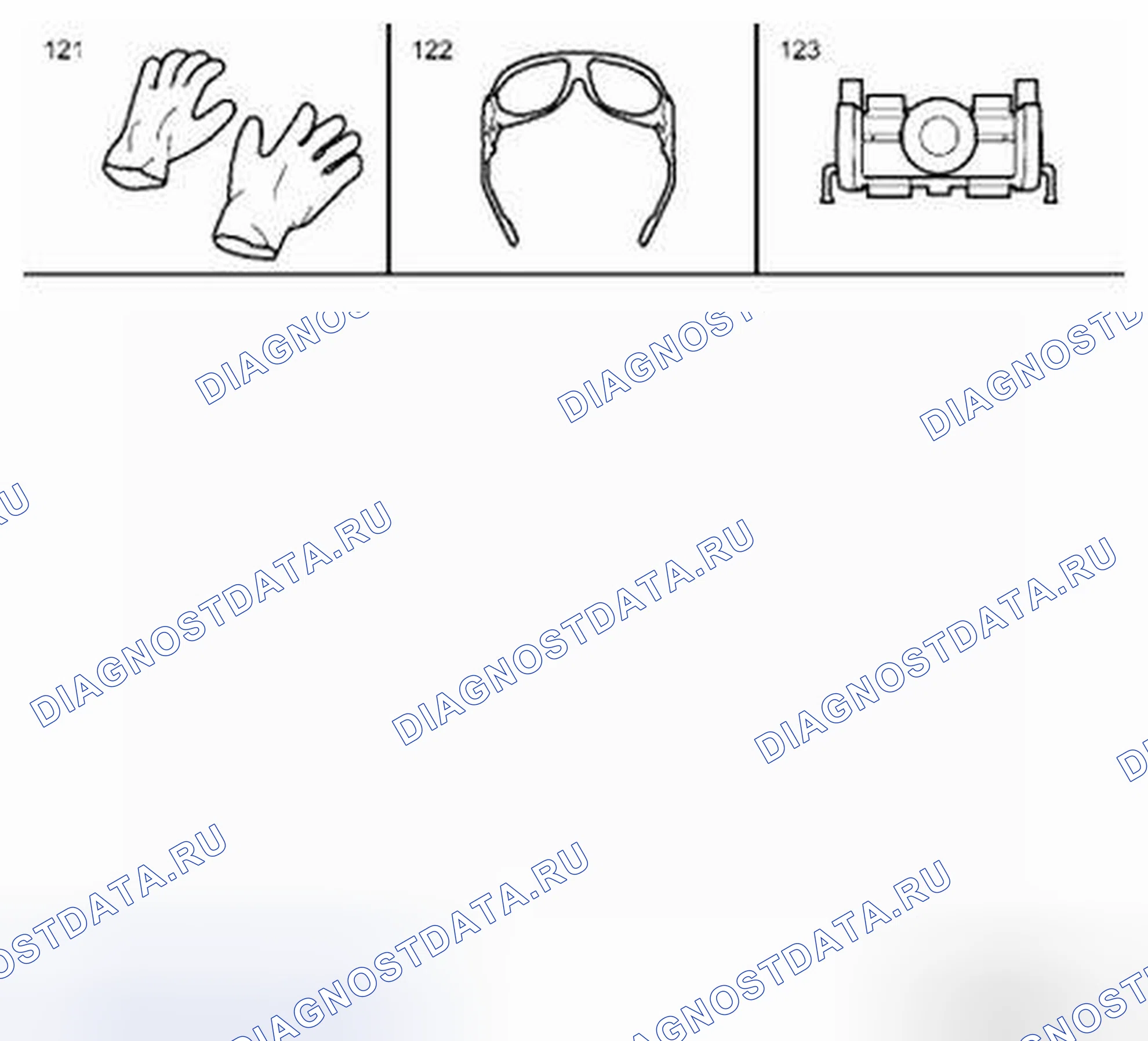

- Перчатки
- Защитные очки
- Застегивающийся зажим накладки
Осторожно: затягивание крепежных элементов деталей
| Предупреждение | Сменные компоненты должны иметь правильный номер детали для применения. Компоненты, требующие использования замкового соединения резьбы, смазок, ингибиторов коррозии или герметиков, определяются в процедуре обслуживания. Некоторые сменные компоненты могут поставляться с уже нанесенными этими покрытиями. Не используйте эти покрытия на компонентах, если не указано иное. Эти покрытия могут влиять на конечный крутящий момент, что может повлиять на работу компонента. Используйте правильную спецификацию крутящего момента при установке компонентов, чтобы избежать повреждения. |
|---|
Реакция крутящего момента на цепи привода газораспределительного механизма Внимания
| Предупреждение | Для предотвращения повреждения компонентов при ослаблении или затяжке распределительного вала необходимо использовать гаечный ключ. Неспособность предотвратить реакцию крутящего момента на цепь привода ГРМ может привести к отказу цепи привода ГРМ. |
|---|
Примечание
- См. также:
- ИДЕНТИФИКАЦИЯ ДВИГАТЕЛЯ (V6)
