Аудио, визуальная и навигационная система (BOSE AUDIO с NAVIGATION) (складная): Диагностика Infiniti Q60 I

Мультимедиа 14 иллюстраций ~19 мин чтения

Диагностический индекс кодов неисправностей

DTCОписание
расшифровка кода ошибки U1000 ЦЕПЬ CAN COMM
расшифровка кода ошибки U1010 БЛОК УПРАВЛЕНИЯ (CAN)
расшифровка кода ошибки U1200 AV БЛОК УПРАВЛЕНИЯ
расшифровка кода ошибки U1201 AV БЛОК УПРАВЛЕНИЯ
расшифровка кода ошибки U1202 AV БЛОК УПРАВЛЕНИЯ
расшифровка кода ошибки U1204 AV БЛОК УПРАВЛЕНИЯ
расшифровка кода ошибки U1205 AV БЛОК УПРАВЛЕНИЯ
расшифровка кода ошибки U1206 AV БЛОК УПРАВЛЕНИЯ
расшифровка кода ошибки U1207 AV БЛОК УПРАВЛЕНИЯ
расшифровка кода ошибки U1216 AV БЛОК УПРАВЛЕНИЯ
расшифровка кода ошибки U1217 AV БЛОК УПРАВЛЕНИЯ
расшифровка кода ошибки U1218 AV БЛОК УПРАВЛЕНИЯ
расшифровка кода ошибки U1219 AV БЛОК УПРАВЛЕНИЯ
расшифровка кода ошибки U121A AV БЛОК УПРАВЛЕНИЯ
расшифровка кода ошибки U121B AV БЛОК УПРАВЛЕНИЯ
расшифровка кода ошибки U121C AV БЛОК УПРАВЛЕНИЯ
расшифровка кода ошибки U121D AV БЛОК УПРАВЛЕНИЯ
расшифровка кода ошибки U121E AV БЛОК УПРАВЛЕНИЯ
расшифровка кода ошибки U1225 AV БЛОК УПРАВЛЕНИЯ
расшифровка кода ошибки U1227 AV БЛОК УПРАВЛЕНИЯ
расшифровка кода ошибки U1228 AV БЛОК УПРАВЛЕНИЯ
расшифровка кода ошибки U1229 AV БЛОК УПРАВЛЕНИЯ
расшифровка кода ошибки U122A AV БЛОК УПРАВЛЕНИЯ
расшифровка кода ошибки U122E AV БЛОК УПРАВЛЕНИЯ
расшифровка кода ошибки U1231 BOSE AMP.
расшифровка кода ошибки U1232 Датчик угла положения рулевого колеса
расшифровка кода ошибки U1243 БЛОК ИНДИКАЦИИ.
расшифровка кода ошибки U1244 АНТЕННА GPS
расшифровка кода ошибки U1258 СПУТНИКОВАЯ РАДИОАНТЕННА.
расшифровка кода ошибки U1263 USB
расшифровка кода ошибки U1264 АНТЕННЫЙ УСИЛИТЕЛЬ.
расшифровка кода ошибки U1300 ЦЕПЬ Av COMM
расшифровка кода ошибки U1310 AV БЛОК УПРАВЛЕНИЯ
расшифровка кода ошибки U1900 ЦЕНТРАЛЬНАЯ КОЛОНКА
расшифровка кода ошибки U1901, U1907 ДВЕРНОЙ СКВАВЕР / ТВИТЕР
расшифровка кода ошибки U1908, U1909 ДИНАМИК ПОДГОЛОВНИКА
расшифровка кода ошибки U1910, U1911 ЗАДНИЙ WOOFER
расшифровка кода ошибки U190A, U190B ДИНАМИК ПОДГОЛОВНИКА
расшифровка кода ошибки U190C МИКРОФОН AUDIOPILOT
расшифровка кода ошибки U190F, U1912 ДВЕРНОЙ WOOFER

Диагностический индекс кодов неисправностей

Многофункциональный переключатель и функция самодиагностики предустановленного переключателя.

Можно проверить работу (непрерывность) каждого переключателя в многофункциональном переключателе и переключателе предварительной установки.

Режим самодиагностики

  1. Нажмите на выключатель " НАЗАД " и выключатель " ВВЕРХ " 8-ми переключателей направления в течение 10 секунд после поворота выключателя зажигания из положения " ВЫКЛ " в положение " ACC " и удерживайте их в течение 3 секунд и более. Затем звучит зуммер, загораются все индикаторы предустановленного выключателя, и начинается режим самодиагностики.
  2. Непрерывность работы каждого выключателя при включенном положении можно проверить, нажав на выключатель. Зуммер звучит, если выключатель в норме.

ПримечаниеНе удается проверить переключатель опасности и переключатель извлечения диска.

Схема №5

Завершение режима самодиагностики

Режим самодиагностики отменяется при выключении выключателя зажигания.

Пункт диагностики на борту

СпособОписание
СамодиагностикаДиагностика блока управления Av. Диагностирует соединения между компонентами системы, между блоком управления Av и антенной GPS.
Подтверждение/корректировкаДиагностика дисплеяДоступны следующие функции проверки: проверка цветового тона по цветному дисплею и белому дисплею, проверка света и оттенков по серому дисплею и проверка реакции на калибровку сенсорной панели.
Сигналы транспортного средстваДиагностика сигналов может производиться для скорости автомобиля, стояночного тормоза, фонарей, зажигания, заднего хода, выключателя бокового обзора и комнатного фонаря.
Климат-контрольЗапустить автоматическую самодиагностику системы кондиционера.
НавигацияРегулировка угла поворота руляКогда есть разница между фактическим углом поворота и углом поворота метки автомобиля, ее можно регулировать.
Калибровка скоростиКогда есть разница между текущей отметкой местоположения и фактическим местоположением, ее можно отрегулировать.
Состояние подписки Xm SATМожно проверить состояние подписки Xm navtraffic.
Журнал ошибокОтображается неисправность системы и частота возникновения в прошлом. При выборе неисправного элемента отображается время и место, в котором в последний раз возникала выбранная неисправность.
Синхросигнал FES синхронизатора
Тест динамиковПодключение громкоговорителя может быть подтверждено тестовым тоном.
Диагностика CAN транспортного средстваПередача / прием информации CAN может контролироваться.
Диагностика Av COMMСостояние связи каждого блока системы Multi Av может контролироваться.
Телефон громкой связиПолученная регулировка громкости громкой связи телефона, проверка микрофонного динамика и стирание памяти могут быть выполнены.
Продолжение камерыСигнал, подключенный к блоку управления камерой, может быть проверен, и положение направляющей линии, которая перекрывает изображение камеры заднего вида, может быть отрегулировано.
XMXm navitrfficИзменить канал Могут быть установлены любые необходимые каналы, необходимые для приема информации о дорожном движении от спутниковой радиосистемы. Изменить ID приложения Могут быть установлены любые id ' -s приложения, необходимые для приема информации о дорожном движении от спутниковой радиосистемы.
Xm navweather
Xm CGS
Диагональ
Удалить файл регистрации подключений устройствСтереть историю соединений блока и историю ошибок.
Инициализация настроекИнициализирует память блока управления Av.
Информация о версииОтображается информация о версии модуля Av-управления.
Схема №6
Схема №7
  1. Запустите двигатель.
  2. Выключите аудиосистему.
  3. Нажимая кнопку " НАСТРОЙКА ", поверните циферблат регулятора громкости по часовой стрелке или против часовой стрелки на 40 нажатий и более. (При включении режима самодиагностики раздастся короткий звуковой сигнал.) Переход с текущего экрана на предыдущий осуществляется нажатием кнопки " НАЗАД ".
  4. Появится первый экран диагностики неисправностей, на котором можно выбрать пункты " Self Диагностика " (самодиагностика) и " Confirmation / регулировка " (подтверждение / настройка).
Схема №8
Схема №9
  1. Запустите функцию самодиагностики и выберите " Самодиагностика ". Отображается экран подразделения самодиагностики, и запускается режим самодиагностики. Столбчатая диаграмма, видимая в центре экрана подразделения самодиагностики, указывает на ход диагностики неисправности.
  2. Результаты диагностики отображаются после того, как экран самодиагностики завершен. Названия блоков и линии связи имеют цветовую кодировку в соответствии с результатами диагностики. Результаты диагностики Линия связи Нормальный зеленый зеленый серый желтый Неисправность блока (1) красный зеленый ПРИМЕЧАНИЕ: (1) Блок управления (блок управления Av) и усилитель (усилитель BOSE.) отображаются красным цветом. Замените блок управления Av, если " Самодиагностика не выполнялась из-за неисправности блока управления ". (ref-659785-S23037262532014100100000)

Диапазон обнаружения режима самодиагностики

  1. Режим самодиагностики позволяет технику диагностировать соединение в линии связи между блоком управления Av и каждым блоком и внутреннюю работу блока управления Av.
  2. Поскольку условием запуска функции диагностики является работа переключателя, функция диагностики на борту не может быть запущена, если какая-либо неисправность обнаружена в схеме связи между блоком управления Av и многофункциональным переключателем.

Результаты самодиагностики

Проверьте соответствующий дисплей в следующей таблице, а затем исправьте неисправные компоненты.

Красным цветом отображается только деталь единицы измерения.

Переключатель экранаОписаниеВозможное место неисправности / Меры, которые необходимо принять
Прибор управленияНеисправность обнаружена в цепях питания и массы блока управления АВ.Проверьте питание АВ блока управления и цепи массы. При отсутствии неисправностей в этих компонентах замените АВ блок управления. См. " " РАЗНЕСЕННЫЙ ВИД " ". (ref-659785-S23037262532014100100000)
УсилительПри обнаружении одного из следующих элементов: цепи звукового сигнала между усилителем BOSE и каждым динамиком неисправны. Обнаружен сбой усилителя BOSE.Неисправные цепи громкоговорителя Замените усилитель BOSE. См. раздел " " РАЗНЕСЕННЫЙ ВИД " ". (ref-659785-S21862933072014100100000)

Соединительный кабель между блоками отображается желтым цветом.

Область с желтыми соединительными линиямиОписаниеВозможное место неисправности / Меры, которые необходимо принять
Блок управления < = → передний дисплейНеисправность обнаружена в последовательных цепях связи между блоком управления Av и блоком индикации.Последовательные цепи связи между блоком управления Av и блоком индикации.
Блок управления < = → Антенна GPSОбнаружены неисправности подключения антенны GPS.Антенна GPS
Блок управления < = → Антенна SATОбнаружена неисправность подключения спутниковой радиоантенны.Отключение спутниковой радиоантенны
Блок управления < = → SonarПри обнаружении одного из следующих признаков: источник питания блока управления гидролокатором и массы цепи неисправны, цепи АВ связи между блоком управления АВ и блоком управления гидролокатором неисправны.Электропитание блока управления гидролокатором и массы цепей. Цепи АВ связи между блоком управления АВ и блоком управления гидролокатором.
Блок управления < = → УсилительПри обнаружении одного из следующих элементов: Источник питания BOSE и цепи массы неисправны. Цепи связи Av между блоком управления гидролокатором и усилителем BOSE неисправны.БОЗУ ампер. Цепи питания и массы. Цепи АВ связи между блоком управления гидролокатором и БОЗУ ампер.
Схема №10
  1. Запустите функцию диагностики и выберите " Подтверждение / Настройка ". Режим подтверждения / настройки указывает, где каждый элемент может быть проверен или отрегулирован.
  2. Выберите каждый переключатель на экране " Confirmation / регулировка Mode " для отображения соответствующего экрана диагностики неисправности. Нажмите переключатель " Back " для возврата к начальному экрану режима подтверждения / регулировки.
Схема №11

Тест динамиков

Выберите " SPEAKER Диагностика " для отображения экрана " Speaker Диагностика ". Нажмите " Start " для генерации тестового тонального сигнала в динамике. Нажмите " Start " для генерации тестового тонального сигнала в следующем динамике. Нажмите " Stop " для остановки тестовых тональных сигналов.

Схема №12

Как продиагностировать CAN транспортный средство

  1. Отображается состояние связи по CAN и счетчик ошибок.
  2. Счетчик ошибок отображает " OK ", если какая-либо неисправность не была обнаружена в прошлом, и отображает " 0 ", если обнаружена неисправность. Он увеличивается на 1, если состояние нормальное при следующем цикле включения выключателя зажигания. Верхний предел счетчика равен 39.
  3. Счетчик ошибок стирается, если нажата кнопка " Сброс ".
ПунктыДисплей (текущий)Счетчик сбоев (в прошлом)
Tx (ОВКВ)ОК /???ОК / 0-39
Прием (ЕСМ)ОК /???ОК / 0-39
Rx (кластер)ОК /???ОК / 0-39
Rx (ОВКВ)ОК /???ОК / 0-39
Прием (USM)ОК /???ОК / 0-39
Rx (STRG)ОК /???ОК / 0-39
Rx (Rcu)ОК /???ОК / 0-39
ПРИМЕЧАНИЕ: "??? " означает UNKWN.
NOTE
«???» указывает UNKWN.
Схема №13

Диагностика Av COMM

  1. Отображает состояние связи между блоком управления Av (главным блоком) и каждым блоком.
  2. Счетчик ошибок отображает " OK ", если какая-либо неисправность не была обнаружена в прошлом, и отображает " 0 ", если обнаружена неисправность. Он увеличивается на 1, если состояние нормальное при следующем цикле включения выключателя зажигания. Верхний предел счетчика равен 39.
  3. Счетчик ошибок стирается, если нажата кнопка " Сброс ".
ПунктыСтатус (текущий)Счетчик (в прошлом)
C Tx (ITM-primarysw)ОК /???ОК / 0-39
C Rx (primarysw-ITM)ОК /???ОК / 0-39
C Rx (Amp-ITM)ОК /???ОК / 0-39
C Rx (Усилитель-Аудио)ОК /???ОК / 0-39
C Rx (Sonar-ITM)ОК /???ОК / 0-39
ПРИМЕЧАНИЕ: "??? " указывает на UNKWN
NOTE
«???» указывает UNKWN
Схема №14

Громкоговорящий телефон

Также доступны функции регулировки громкости приема телефона в режиме громкой связи и тестирования микрофона и динамика.

Схема №15
  1. При самодиагностике CONSULT результаты самодиагностики и история ошибок отображаются коллективно.
  2. Текущая неисправность указывает на " CRNT ". Прошлая неисправность указывает на " PAST ".
  3. Синхронизация отображается как " 0 ", если обнаружен какой-либо из кодов ошибки [U1000], [U1010], [U1300] и [U1310]. Счетчик увеличивается на 1, если состояние нормальное при следующем цикле включения выключателя зажигания.

Элемент отображения результатов самодиагностики

Элемент ошибкиОписаниеВозможный фактор неисправности / Действие, которое необходимо предпринять
ЦЕПЬ CAN COMM [U1000]Обнаружена неисправность связи по CAN.См. раздел " " ПРОЦЕДУРА ДИАГНОСТИКИ " ". (ref-659785-S11480407002014100100000)
БЛОК УПРАВЛЕНИЯ (CAN) [U1010]Обнаружена неисправность первичной диагностики CAN.Если неисправность происходит постоянно, замените блок управления Av. См. раздел " " РАЗНЕСЕННЫЙ ВИД " ". (ref-659785-S23037262532014100100000)
БЛОК УПРАВЛЕНИЯ (Av) [U1310]Обнаружена неисправность первичной диагностики Av-коммуникационного контура.
Продолжение единицы измерения [U1200]Обнаружена неисправность блока управления АВ.
GYRO NO CONN (ГИРОСКОП NO CONN) [U1201]
СОЕДИНЕНИЕ G-датчик NO [U1202]
CAN CONT (ЗАПРЕТ CAN) [U1216]
МОДУЛЬ BLUETOOTH [U1217]
ПОДКЛЮЧЕНИЕ ВСПОМОГАТЕЛЬНОГО ЦП [U1228]
Ipod СЕРТИФИКАЦИЯ [U1229]
Встроенное аудио соединение [U122E]
СОЕДИНЕНИЕ HDD [U1218]Обнаружена неисправность блока управления АВ.Если неисправность происходит постоянно, замените блок управления Av. См. раздел " " РАЗНЕСЕННЫЙ ВИД " ". (ref-659785-S23037262532014100100000)
ЧТЕНИЕ ЖЕСТКОГО ДИСКА [U1219]
ЗАПИСЬ НА ЖЕСТКИЙ ДИСК [U121A]
HDD COMM [U121B]
ДОСТУП К ЖЕСТКОМУ ДИСКУ [U121C]
GPS COMM [U1204]Обнаружена неисправность GPS.Прерывистая ошибка, вызванная сильными радиопомехами, может быть обнаружена, если не возникает какой-либо симптом (ошибка приема GPS и т. Д.). Замените блок управления Av, если неисправность происходит постоянно. См. " " РАЗНЕСЕННЫЙ ВИД " ". (ref-659785-S23037262532014100100000)
ПЗУ GPS [U1205]
Оперативная память GPS [U1206]
RTC GPS [U1207]
КОНТРОЛЛЕР USB [U1225]Обнаружена неисправность соединения USB.Проверьте правильность подключения к разъему USB.
СОЕДИНЕНИЕ DSP [U121D]Обнаружена неисправность блока управления АВ.Если диск может быть воспроизведен, то существует вероятность обнаружения временной неисправности. Замените блок управления Av, если неисправность происходит постоянно. См. " " РАЗНЕСЕННЫЙ ВИД " ". (ref-659785-S23037262532014100100000)
COMM DSP [U121E]
DVD COMM [U1227]Обнаружена неисправность блока управления АВ.Если DVD может быть воспроизведен, то существует вероятность обнаружения временной неисправности. Замените блок управления Av, если неисправность происходит постоянно. См. " " РАЗНЕСЕННЫЙ ВИД " ". (ref-659785-S23037262532014100100000)
КОНФИГУРАЦИОННЫЙ ЭЛЕМЕНТ UNFINISH [U122A]Запись данных конфигурации не завершена.Запись данных конфигурации с помощью инструкции CONSULT. См. раздел " " ПРОЦЕДУРА ДИАГНОСТИКИ " ". (ref-659785-S26679364202014100100000)
AMP TEMP [хтагх0] U1231Обнаружена неисправность усилителя BOSE.Если неисправность возникает постоянно, замените усилитель BOSE. См. раздел " " РАЗНЕСЕННЫЙ ВИД " ". (ref-659785-S21862933072014100100000)
УГОЛ ST SEN CALIB [U1232]Не завершена прогнозная регулировка положения центра линии курса датчика угла поворота руля.Отрегулируйте прогнозируемое положение центра линии курса датчика угла поворота рулевого колеса. См. " " РЕГУЛИРОВКА НЕЙТРАЛЬНОГО ПОЛОЖЕНИЯ ДАТЧИКА УГЛА ПОВОРОТА РУЛЕВОГО КОЛЕСА: СПЕЦИАЛЬНОЕ ТРЕБОВАНИЕ К РЕМОНТУ " ". (ref-659764-S36874931662014100100000)
ПЕРЕДНИЙ РАЗЪЕДИНИТЕЛЬ [U1243]При обнаружении одного из следующих признаков: неисправны цепи питания и массы дисплейного блока, неисправны цепи связи между АВ блоком управления и дисплейным блоком.Цепи питания и массы дисплейного блока Цепи связи между блоком управления АВ и дисплейным блоком.
СОЕДИНЕНИЕ АНТЕННЫ GPS [U1244]Обнаружена неисправность подключения антенны GPS.Проверьте подключение разъема антенны GPS.
СОЕДИНЕНИЕ АНТЕННЫ Xm [U1258]Обнаружена неисправность подключения спутниковой радиоантенны.Отключение спутниковой радиоантенны.
Перегрузка по току USB [U1263]Обнаружение перегрузки по току в USB-разъеме.Проверьте USB-жгут между блоком управления Av и разъемом USB.
ANTENNA AMP клемма [РАЗОМКНУТЫЙ или КОРОТКИЙ] [U1264]Обнаружена неисправность сигнальной цепи включения усилителя антенны.Антенный усилитель. Сигнальная цепь включения между блоком управления АВ и антенным основанием.
ЦЕНТРАЛЬНЫЙ ГРОМКОГОВОРИТЕЛЬ [обрыв, короткое замыкание, масса-короткое замыкание или Vb-SHOR] [U1900]Неисправность обнаружена в цепях звуковых сигналов между усилителем BOSE и центральным динамиком.Цепи звуковых сигналов между усилителем BOSE и центральным динамиком.
Fr-дверь SPEAKER [ОТКРЫТЫЙ, КОРОТКИЙ, масса-короткое замыкание или Vb-SHOR] [U1901]При обнаружении одного из следующих признаков: неисправны цепи звукового сигнала между усилителем BOSE и дверным сквавером Rh. Неисправны цепи звукового сигнала между усилителем BOSE и твитером Rh.Цепи звуковых сигналов между усилителем BOSE и дверным сквавером Rh. Цепи звуковых сигналов между усилителем BOSE и твитером Rh.
Rr WOOFER [РАЗОМКНУТЫЙ, КОРОТКИЙ, масса-короткое замыкание или Vb-SHOR] [U1910]Неисправность обнаружена в цепях звуковых сигналов между усилителем BOSE и задним вуфером Rh.Цепи звуковых сигналов между усилителем BOSE и задним вуфером Rh.
Rl WOOFER [РАЗОМКНУТЫЙ, КОРОТКИЙ, масса-короткое замыкание или Vb-SHOR] [U1911]Неисправность обнаружена в цепях звуковых сигналов между усилителем BOSE и левым задним вуфером.Цепи звуковых сигналов между усилителем BOSE и задним низкочастотным фильтром Lh.
Fl-дверь SPEAKER [обрыв, короткое замыкание, масса-короткое замыкание или Vb-SHOR] [U1907]При обнаружении одного из следующих признаков: неисправны цепи звуковых сигналов между усилителем BOSE и дверным сквавером Lh. Неисправны цепи звуковых сигналов между усилителем BOSE и твитером Lh.Цепи звуковых сигналов между усилителем BOSE и дверным сквавкером Lh. Цепи звуковых сигналов между усилителем BOSE и твитером Lh.
Fl-Сиденье L-SPEAKER [ОТКРЫТЫЙ, КОРОТКИЙ, масса-короткое замыкание или Vb-SHOR] [U1908]Неисправность обнаружена в цепях звуковых сигналов между усилителем BOSE и динамиком подголовника водителя Lh.Цепи звуковых сигналов между усилителем BOSE и динамиком подголовника водителя Lh.
R-SPEAKER Fl-Сиденье [обрыв, короткое замыкание, масса-короткое замыкание или Vb-SHOR] [U1909]Неисправность обнаружена в цепях звуковых сигналов между усилителем BOSE и динамиком подголовника водителя Rh.Цепи звуковых сигналов между усилителем BOSE. и динамиком подголовника водителя Rh.
Fr-Сиденье L-SPEAKER [РАЗОМКНУТЫЙ, КОРОТКИЙ, масса-короткое замыкание или Vb-SHOR] [U190A]Неисправность обнаружена в цепях звуковых сигналов между усилителем BOSE и громкоговорителем подголовника пассажира Lh.Цепи звуковых сигналов между усилителем BOSE и динамиком подголовника пассажира Lh.
Fr-Сиденье R-SPEAKER [РАЗОМКНУТЫЙ, КОРОТКИЙ, масса-короткое замыкание или Vb-SHOR] [U190B]Неисправность обнаружена в цепях звуковых сигналов между усилителем BOSE и динамиком подголовника пассажира Rh.Звуковые сигнальные цепи между усилителем BOSE и динамиком подголовника пассажира Rh.
ПРАВИЛЬНЫЙ МИКРОФОН [РАЗОМКНУТЫЙ, КОРОТКИЙ, масса-короткое замыкание или Vb-SHOR] [U190C]Неисправность обнаружена в цепях звуковых сигналов между усилителем BOSE и микрофоном (для audiopilot ®).Цепи звукового сигнала между усилителем BOSE и микрофоном (для audiopilot ®).
Fr WOOFER [РАЗОМКНУТЫЙ, КОРОТКИЙ, масса-короткое замыкание или Vb-SHOR] [U190F]Неисправность обнаружена в цепях звуковых сигналов между усилителем BOSE и дверным вуфером Rh.Цепи звуковых сигналов между усилителем BOSE и дверным вуфером Rh.
Fl WOOFER [РАЗОМКНУТЫЙ, КОРОТКИЙ, масса-короткое замыкание или Vb-SHOR] [U1912]Неисправность обнаружена в цепях звуковых сигналов между усилителем BOSE и дверным низкочастотным фильтром Lh.Цепи звуковых сигналов между усилителем BOSE и дверным вуфером Lh.
СОЕДИНЕНИЕ ПЕРЕКЛЮЧАТЕЛЯ Av COMM цепь [U1300] [U1240]При обнаружении одного из следующих признаков: Неисправен источник питания многофункционального переключателя и цепи массы, неисправны цепи АВ связи между блоком управления АВ и многофункциональным переключателем.Цепи питания и массы многофункционального выключателя, цепи АВ связи между блоком управления АВ и многофункциональным выключателем.
Av COMM цепь [U1300] SONAR CONN [U125C] (Соединение гидролокатора)При обнаружении одного из следующих признаков: источник питания блока управления гидролокатором и массы цепи неисправны, цепи АВ связи между блоком управления АВ и блоком управления гидролокатором неисправны.Электропитание блока управления гидролокатором и массы цепей. Цепи АВ связи между блоком управления АВ и блоком управления гидролокатором.
ЦЕПЬ Av COMM [U1300] СОЕДИНЕНИЕ УСИЛИТЕЛЯ [U124E]При обнаружении одного из следующих элементов: Источник питания BOSE и цепи массы неисправны. Цепи связи Av между блоком управления гидролокатором и усилителем BOSE неисправны.БОЗУ ампер. Цепи питания и массы. Цепи АВ связи между блоком управления гидролокатором и БОЗУ ампер.
Av COMM цепь [U1300] выключатель CONN [U1240] SONAR CONN [U125C] AMP CONN [U124E]Неисправны цепи связи Av между блоком управления Av и МФК.Цепи связи Av между блоком управления Av и многофункциональным коммутатором.

Значения на инструменте диагностики

ПримечаниеСледующая таблица содержит информацию (позиции), неприменимую к данному транспортному средству. Для получения информации (позиций), применимой к данному транспортному средству, обратитесь к элементам дисплея CONSULT.

Элемент монитораСостояниеЗначение / Статус
Датчик Vhcl SPDВыключатель зажигания ВКЛ.Скорость транспортного средства > 0 км / ч (0 миль / ч)На
Скорость транспортного средства = 0 км/ч (0 миль/ч)Прочь
ПКБ СИГВыключатель зажигания ВКЛ.Включается стояночный тормоз.На
Отпускают стояночный тормоз.Прочь
ILLUM SIGВыключатель зажигания ВКЛ.Выключатель фар ВКЛ.На
Выключатель фар ОТКЛ.Прочь
IGN SIGВыключатель зажигания ВКЛ.На
Выключатель зажигания ACCПрочь
РЕВ SIGВыключатель зажигания ВКЛ.Рычаг переключения в положении RНа
Рычаг селектора в любом положении, кроме RПрочь
ВИД СБОКУ ПО (1)Выключатель зажигания ВКЛ.Прочь
КОМНАТНАЯ ЛАМПА (1)Выключатель зажигания ВКЛ.Прочь
(1) Этот элемент отображается, но не может отслеживаться.
(1)Этот элемент отображается, но не может отслеживаться.

ОБРАТИТЕСЬ К ОПИСАНИЮ УСТРОЙСТВА КОНТРОЛЯ

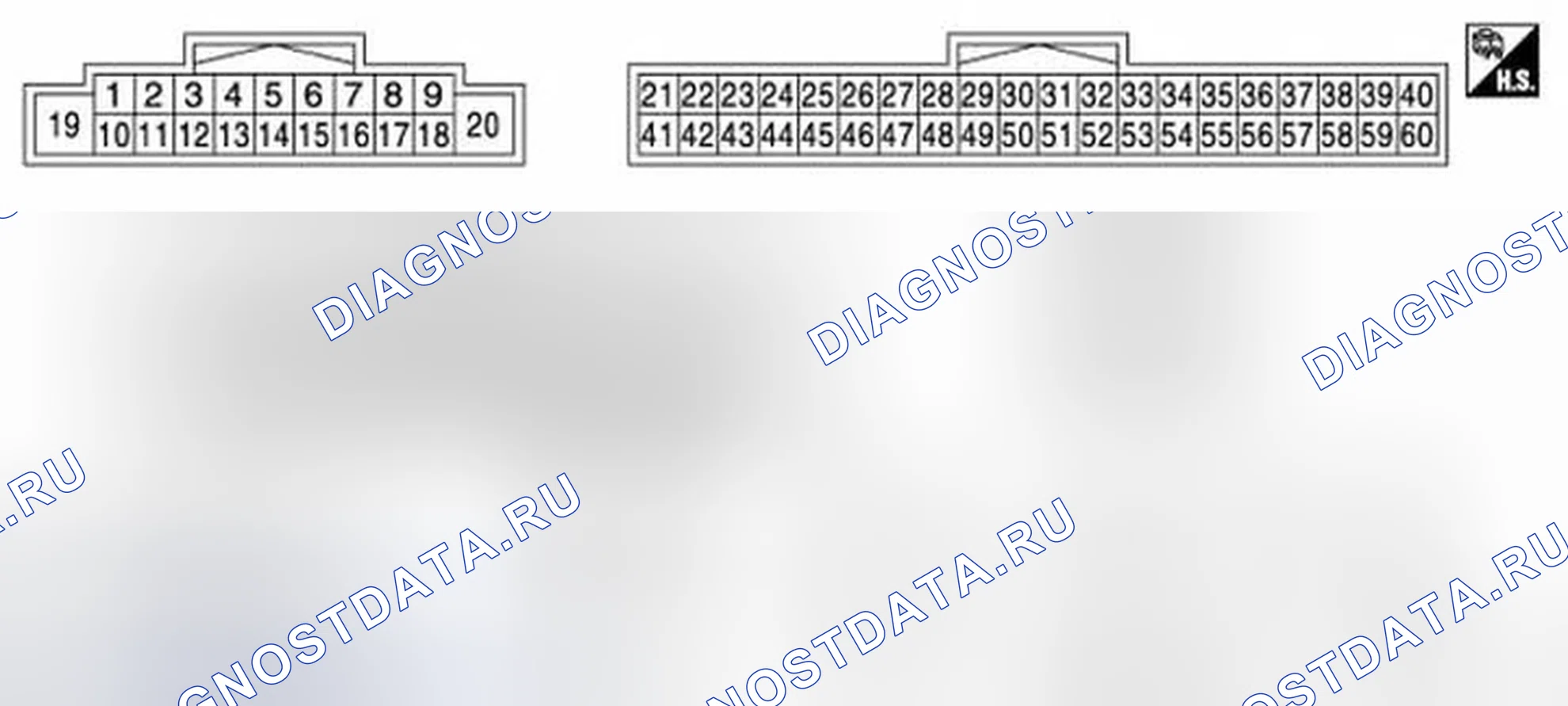

Схема №16
DTCЭлемент отображенияСм.
U1000ЦЕПЬ CAN COMM [U1000]" " ПРОЦЕДУРА ДИАГНОСТИКИ " " (ref-659785-S11480407002014100100000)
U1010БЛОК УПРАВЛЕНИЯ (CAN) [1010]" " расшифровка кода ошибки LOGIC " " (ref-659785-S41694074422014100100000)
U1200Продолжение единицы измерения [U1200]" " расшифровка кода ошибки LOGIC " " (ref-659785-S27652719402014100100000)
U1201GYRO NO CONN (ГИРОСКОП NO CONN) [U1201]" " расшифровка кода ошибки LOGIC " " (ref-659785-S12611247332014100100000)
U1202СОЕДИНЕНИЕ G-датчик NO [U1202]" " расшифровка кода ошибки LOGIC " " (ref-659785-S35717337692014100100000)
U1204GPS COMM [U1204]" " ПРОЦЕДУРА ДИАГНОСТИКИ " " (ref-659785-S06167041862014100100000)
U1205ПЗУ GPS [U1205]" " ПРОЦЕДУРА ДИАГНОСТИКИ " " (ref-659785-S42928142392014100100000)
U1206Оперативная память GPS [U1206]" " ПРОЦЕДУРА ДИАГНОСТИКИ " " (ref-659785-S02604872652014100100000)
U1207RTC GPS [U1207]" " ПРОЦЕДУРА ДИАГНОСТИКИ " " (ref-659785-S03415784542014100100000)
U1216CAN CONT (ЗАПРЕТ CAN) [U1216]" " расшифровка кода ошибки LOGIC " " (ref-659785-S26799666952014100100000)
U1217МОДУЛЬ BLUETOOTH [U1217]" " расшифровка кода ошибки LOGIC " " (ref-659785-S06498495712014100100000)
U1218СОЕДИНЕНИЕ HDD [U1218]" " расшифровка кода ошибки LOGIC " " (ref-659785-S31456084222014100100000)
U1219ЧТЕНИЕ ЖЕСТКОГО ДИСКА [U1219]" " расшифровка кода ошибки LOGIC " " (ref-659785-S20341398272014100100000)
U121AЗАПИСЬ НА ЖЕСТКИЙ ДИСК [U121A]" " расшифровка кода ошибки LOGIC " " (ref-659785-S15749391812014100100000)
U121BHDD COMM [U121B]" " расшифровка кода ошибки LOGIC " " (ref-659785-S11260929792014100100000)
U121CДОСТУП К ЖЕСТКОМУ ДИСКУ [U121C]" " расшифровка кода ошибки LOGIC " " (ref-659785-S15341030722014100100000)
U121DСОЕДИНЕНИЕ DSP [U121D]" " ПРОЦЕДУРА ДИАГНОСТИКИ " " (ref-659785-S04565878792014100100000)
U121ECOMM DSP [U121E]" " ПРОЦЕДУРА ДИАГНОСТИКИ " " (ref-659785-S28412061672014100100000)
U1225КОНТРОЛЛЕР USB [U1225]" " расшифровка кода ошибки LOGIC " " (ref-659785-S00815567202014100100000)
U1227DVD COMM [U1227]" " ПРОЦЕДУРА ДИАГНОСТИКИ " " (ref-659785-S03715005702014100100000)
U1228ПОДКЛЮЧЕНИЕ ВСПОМОГАТЕЛЬНОГО ЦП [U1228]" " расшифровка кода ошибки LOGIC " " (ref-659785-S29633045122014100100000)
U1229Ipod СЕРТИФИКАЦИЯ [U1229]" " расшифровка кода ошибки LOGIC " " (ref-659785-S01800630312014100100000)
U122AКОНФИГУРАЦИОННЫЙ ЭЛЕМЕНТ UNFINISH [U122A]" " ПРОЦЕДУРА ДИАГНОСТИКИ " " (ref-659785-S26679364202014100100000)
U122EВстроенное аудио соединение [U122E]" " расшифровка кода ошибки LOGIC " " (ref-659785-S31113881112014100100000)
U1231AMP TEMP [хтагх0] U1231" " расшифровка кода ошибки LOGIC " " (ref-659785-S35792622932014100100000)
U1232ST ANGLE SEN CALIB (КАЛИБРОВКА УГЛА ST) [1232]" " ПРОЦЕДУРА ДИАГНОСТИКИ " " (ref-659785-S23626341392014100100000)
U1243ПЕРЕДНИЙ РАЗЪЕДИНИТЕЛЬ [U1243]" " ПРОЦЕДУРА ДИАГНОСТИКИ " " (ref-659785-S10431833172014100100000)
U1244СОЕДИНЕНИЕ АНТЕННЫ GPS [U1244]" " ПРОЦЕДУРА ДИАГНОСТИКИ " " (ref-659785-S29321342132014100100000)
U1258СОЕДИНЕНИЕ АНТЕННЫ Xm [U1258]" " ПРОЦЕДУРА ДИАГНОСТИКИ " " (ref-659785-S40323927532014100100000)
U1263Перегрузка по току USB [U1263]" " ПРОЦЕДУРА ДИАГНОСТИКИ " " (ref-659785-S26466798092014100100000)
U1264ANTENNA AMP клемма [РАЗОМКНУТЫЙ или КОРОТКИЙ] [U1264]" " ПРОЦЕДУРА ДИАГНОСТИКИ " " (ref-659785-S10248480672014100100000)
U1310БЛОК УПРАВЛЕНИЯ (Av) [U1310]" " расшифровка кода ошибки LOGIC " " (ref-659785-S35066167592014100100000)
U1900ЦЕНТРАЛЬНЫЙ ГРОМКОГОВОРИТЕЛЬ [обрыв, короткое замыкание, масса-короткое замыкание или Vb-SHOR] [U1900]" " ПРОЦЕДУРА ДИАГНОСТИКИ " " (ref-659785-S36298591432014100100000)
U1901Fr-дверь SPEAKER [ОТКРЫТЫЙ, КОРОТКИЙ, масса-короткое замыкание или Vb-SHOR] [U1901]" " ПРОЦЕДУРА ДИАГНОСТИКИ " " (ref-659785-S29406794622014100100000)
U1907Fl-дверь SPEAKER [обрыв, короткое замыкание, масса-короткое замыкание или Vb-SHOR] [U1907]" " ПРОЦЕДУРА ДИАГНОСТИКИ " " (ref-659785-S29406794622014100100000)
U1908Fl-Сиденье L-SPEAKER [ОТКРЫТЫЙ, КОРОТКИЙ, масса-короткое замыкание или Vb-SHOR] [U1908]" " ПРОЦЕДУРА ДИАГНОСТИКИ " " (ref-659785-S14629196632014100100000)
U1909R-SPEAKER Fl-Сиденье [обрыв, короткое замыкание, масса-короткое замыкание или Vb-SHOR] [U1909]" " ПРОЦЕДУРА ДИАГНОСТИКИ " " (ref-659785-S14629196632014100100000)
U1910Rr WOOFER [РАЗОМКНУТЫЙ, КОРОТКИЙ, масса-короткое замыкание или Vb-SHOR] [U1910]" " ПРОЦЕДУРА ДИАГНОСТИКИ " " (ref-659785-S13569489352014100100000)
U1911Rl WOOFER [РАЗОМКНУТЫЙ, КОРОТКИЙ, масса-короткое замыкание или Vb-SHOR] [U1911]" " ПРОЦЕДУРА ДИАГНОСТИКИ " " (ref-659785-S13569489352014100100000)
U190AFr-Сиденье L-SPEAKER [РАЗОМКНУТЫЙ, КОРОТКИЙ, масса-короткое замыкание или Vb-SHOR] [U190A]" " ПРОЦЕДУРА ДИАГНОСТИКИ " " (ref-659785-S12572198212014100100000)
U190BFr-Сиденье R-SPEAKER [РАЗОМКНУТЫЙ, КОРОТКИЙ, масса-короткое замыкание или Vb-SHOR] [U190B]" " ПРОЦЕДУРА ДИАГНОСТИКИ " " (ref-659785-S12572198212014100100000)
U190CПРАВИЛЬНЫЙ МИКРОФОН [РАЗОМКНУТЫЙ, КОРОТКИЙ, масса-короткое замыкание или Vb-SHOR] [U190C]" " ПРОЦЕДУРА ДИАГНОСТИКИ " " (ref-659785-S28698836042014100100000)
U190FFr WOOFER [РАЗОМКНУТЫЙ, КОРОТКИЙ, масса-короткое замыкание или Vb-SHOR] [U190F]" " ПРОЦЕДУРА ДИАГНОСТИКИ " " (ref-659785-S22186627732014100100000)
U1912Fl WOOFER [РАЗОМКНУТЫЙ, КОРОТКИЙ, масса-короткое замыкание или Vb-SHOR] [U1912]" " ПРОЦЕДУРА ДИАГНОСТИКИ " " (ref-659785-S22186627732014100100000)
U1300 U1240СОЕДИНЕНИЕ ПЕРЕКЛЮЧАТЕЛЯ Av COMM цепь [U1300] [U1240]" " ОПИСАНИЕ " " (ref-659785-S16792106122014100100000)
U1300 U125CAv COMM цепь [U1300] SONAR CONN [U125C] (Соединение гидролокатора)" " ОПИСАНИЕ " " (ref-659785-S16792106122014100100000)
U1300 U125EЦЕПЬ Av COMM [U1300] СОЕДИНЕНИЕ УСИЛИТЕЛЯ [U124E]" " ОПИСАНИЕ " " (ref-659785-S16792106122014100100000)
U1300 U1240 U125C U124EAv COMM цепь [U1300] выключатель CONN [U1240] SONAR CONN [U125C] AMP CONN [U124E]" " ОПИСАНИЕ " " (ref-659785-S16792106122014100100000)
Схема №17

Логика обнаружения расшифровки кода ошибки

DTCОтображение содержимого CONSULTУсловие обнаружения расшифровка кода ошибкиВероятное место неисправности
U1000ЦЕПЬ CAN COMM [U1000]Блок управления Av не передает и не принимает сигнал связи CAN в течение 2 секунд или более.Коммуникационная система CAN.

Процедура диагностики

  1. ВЫПОЛНИТЕ САМОДИАГНОСТИКУ Включите выключатель зажигания и подождите 2 секунды или более. Проверьте " Результат самодиагностики " " MULTI Av ". Отображается ли " CAN COMM цепь "? ДА: Обратитесь к " Системе ЛВС ". Обратитесь к " СХЕМЕ ДИАГНОСТИКИ НЕИСПРАВНОСТЕЙ " ". НЕТ: Обратитесь к " ОБЩЕЙ ИНФОРМАЦИИ ". Обратитесь к " " ПРЕРЫВИСТОМУ ИНЦИДЕНТУ ". (ref-659733-S03937612702014100100000)(ref-659729)(ref-659729-S24634156102014100100000)
DTCОтображение содержимого CONSULTУсловие обнаружения расшифровка кода ошибкиВероятный фактор неисправности
U1010БЛОК УПРАВЛЕНИЯ (CAN) [U1010]Обнаружена неисправность первичной диагностики CAN.Если неисправность происходит постоянно, замените блок управления Av. См. раздел " " РАЗНЕСЕННЫЙ ВИД " ". (ref-659785-S23037262532014100100000)

Логическая схема расшифровки кода ошибки

DTCОтображение содержимого CONSULTУсловие обнаружения расшифровка кода ошибкиФактор возможной неисправности
U1200Продолжение единицы измерения [U1200]Обнаружена неисправность блока управления АВ.Если неисправность происходит постоянно, замените блок управления Av. См. раздел " " РАЗНЕСЕННЫЙ ВИД " ". (ref-659785-S23037262532014100100000)
DTCОтображение содержимого CONSULTУсловие обнаружения расшифровка кода ошибкиФактор возможной неисправности
U1201GYRO NO CONN (ГИРОСКОП NO CONN) [U1201]Обнаружена неисправность блока управления АВ.Если неисправность происходит постоянно, замените блок управления Av. См. раздел " " РАЗНЕСЕННЫЙ ВИД " ". (ref-659785-S23037262532014100100000)
DTCОтображение содержимого CONSULTУсловие обнаружения расшифровка кода ошибкиФактор возможной неисправности
U1202СОЕДИНЕНИЕ G-датчик NO [U1202]Обнаружена неисправность блока управления АВ.Если неисправность происходит постоянно, замените блок управления Av. См. раздел " " РАЗНЕСЕННЫЙ ВИД " ". (ref-659785-S23037262532014100100000)
DTCОтображение содержимого CONSULTУсловие обнаружения расшифровка кода ошибкиФактор возможной неисправности
U1204СОЕДИНЕНИЕ GPS [U1204]Обнаружена неисправность GPS.Прерывистая ошибка, вызванная сильными радиопомехами, может быть обнаружена, если не возникает какой-либо симптом (ошибка приема GPS и т. Д.). Замените блок управления Av, если неисправность происходит постоянно. См. " " РАЗНЕСЕННЫЙ ВИД " ". (ref-659785-S23037262532014100100000)
  1. ВЫПОЛНИТЕ САМОДИАГНОСТИКУ Удалите " Результаты самодиагностики " " MULTI Av ". Выключите выключатель зажигания. Включите выключатель зажигания. Снова выполните самодиагностику. Проверьте, что расшифровка кода ошибки обнаружен снова. Обнаружен ли расшифровка кода ошибки? ДА: Замените блок управления Av. См. " " РАЗНЕСЕННЫЙ ВИД " ". НЕТ: Периодическая ошибка, вызванная сильными радиопомехами, может быть обнаружена, если не возникает какой-либо симптом (ошибка приема, GPS). (ref-659785-S23037262532014100100000)
DTCОтображение содержимого CONSULTУсловие обнаружения расшифровка кода ошибкиФактор возможной неисправности
U1205ПЗУ GPS [U1205]Обнаружена неисправность GPS.Прерывистая ошибка, вызванная сильными радиопомехами, может быть обнаружена, если не возникает какой-либо симптом (ошибка приема GPS и т. Д.). Замените блок управления Av, если неисправность происходит постоянно. См. " " РАЗНЕСЕННЫЙ ВИД " ". (ref-659785-S23037262532014100100000)
  1. ВЫПОЛНИТЕ САМОДИАГНОСТИКУ Удалите " Результаты самодиагностики " " MULTI Av ". Выключите выключатель зажигания. Включите выключатель зажигания. Снова выполните самодиагностику. Проверьте, что расшифровка кода ошибки обнаружен снова. Обнаружен ли расшифровка кода ошибки? ДА: Замените блок управления Av. См. " " РАЗНЕСЕННЫЙ ВИД " ". НЕТ: Периодическая ошибка, вызванная сильными радиопомехами, может быть обнаружена, если не возникает какой-либо симптом (ошибка приема, GPS). (ref-659785-S23037262532014100100000)
DTCОтображение содержимого CONSULTУсловие обнаружения расшифровка кода ошибкиФактор возможной неисправности
U1206Оперативная память GPS [U1206]Обнаружена неисправность GPS.Прерывистая ошибка, вызванная сильными радиопомехами, может быть обнаружена, если не возникает какой-либо симптом (ошибка приема GPS и т. Д.). Замените блок управления Av, если неисправность происходит постоянно. См. " " РАЗНЕСЕННЫЙ ВИД " ". (ref-659785-S23037262532014100100000)
  1. ВЫПОЛНИТЕ САМОДИАГНОСТИКУ Удалите " Результаты самодиагностики " " MULTI Av ". Выключите выключатель зажигания. Включите выключатель зажигания. Снова выполните самодиагностику. Проверьте, что расшифровка кода ошибки обнаружен снова. Обнаружен ли расшифровка кода ошибки? ДА: Замените блок управления Av. См. " " РАЗНЕСЕННЫЙ ВИД " ". НЕТ: Периодическая ошибка, вызванная сильными радиопомехами, может быть обнаружена, если не возникает какой-либо симптом (ошибка приема, GPS). (ref-659785-S23037262532014100100000)
DTCОтображение содержимого CONSULTУсловие обнаружения расшифровка кода ошибкиФактор возможной неисправности
U1207RTC GPS [U1207]Обнаружена неисправность GPS.Прерывистая ошибка, вызванная сильными радиопомехами, может быть обнаружена, если не возникает какой-либо симптом (ошибка приема GPS и т. Д.). Замените блок управления Av, если неисправность происходит постоянно. См. " " РАЗНЕСЕННЫЙ ВИД " ". (ref-659785-S23037262532014100100000)
  1. ВЫПОЛНИТЕ САМОДИАГНОСТИКУ Удалите " Результаты самодиагностики " " MULTI Av ". Выключите выключатель зажигания. Включите выключатель зажигания. Снова выполните самодиагностику. Проверьте, что расшифровка кода ошибки обнаружен снова. Обнаружен ли расшифровка кода ошибки? ДА: Замените блок управления Av. См. " " РАЗНЕСЕННЫЙ ВИД " ". НЕТ: Периодическая ошибка, вызванная сильными радиопомехами, может быть обнаружена, если не возникает какой-либо симптом (ошибка приема, GPS). (ref-659785-S23037262532014100100000)
DTCОтображение содержимого CONSULTУсловие обнаружения расшифровка кода ошибкиФактор возможной неисправности
U1216CAN CONT (ЗАПРЕТ CAN) [U1216]Обнаружена неисправность блока управления АВ.Если неисправность происходит постоянно, замените блок управления Av. См. раздел " " РАЗНЕСЕННЫЙ ВИД " ". (ref-659785-S23037262532014100100000)
DTCОтображение содержимого CONSULTУсловие обнаружения расшифровка кода ошибкиФактор возможной неисправности
U1217МОДУЛЬ BLUETOOTH [U1217]Обнаружена неисправность блока управления АВ.Если неисправность происходит постоянно, замените блок управления Av. См. раздел " " РАЗНЕСЕННЫЙ ВИД " ". (ref-659785-S23037262532014100100000)
DTCОтображение содержимого CONSULTУсловие обнаружения расшифровка кода ошибкиФактор возможной неисправности
U1218СОЕДИНЕНИЕ HDD [U1218]Обнаружена неисправность блока управления АВ.Если неисправность происходит постоянно, замените блок управления Av. См. раздел " " РАЗНЕСЕННЫЙ ВИД " ". (ref-659785-S23037262532014100100000)
DTCОтображение содержимого CONSULTУсловие обнаружения расшифровка кода ошибкиФактор возможной неисправности
U1219ЧТЕНИЕ ЖЕСТКОГО ДИСКА [U1219]Обнаружена неисправность блока управления АВ.Если неисправность происходит постоянно, замените блок управления Av. См. раздел " " РАЗНЕСЕННЫЙ ВИД " ". (ref-659785-S23037262532014100100000)
DTCОтображение содержимого CONSULTУсловие обнаружения расшифровка кода ошибкиФактор возможной неисправности
U121AЗАПИСЬ НА ЖЕСТКИЙ ДИСК [U121A]Обнаружена неисправность блока управления АВ.Если неисправность происходит постоянно, замените блок управления Av. См. раздел " " РАЗНЕСЕННЫЙ ВИД " ". (ref-659785-S23037262532014100100000)
DTCОтображение содержимого CONSULTУсловие обнаружения расшифровка кода ошибкиФактор возможной неисправности
U121BHDD COMM [U121B]Обнаружена неисправность блока управления АВ.Если неисправность происходит постоянно, замените блок управления Av. См. раздел " " РАЗНЕСЕННЫЙ ВИД " ". (ref-659785-S23037262532014100100000)
DTCОтображение содержимого CONSULTУсловие обнаружения расшифровка кода ошибкиФактор возможной неисправности
U121CДОСТУП К ЖЕСТКОМУ ДИСКУ [U121C]Обнаружена неисправность блока управления АВ.Если неисправность происходит постоянно, замените блок управления Av. См. раздел " " РАЗНЕСЕННЫЙ ВИД " ". (ref-659785-S23037262532014100100000)
DTCОтображение содержимого CONSULTУсловие обнаружения расшифровка кода ошибкиФактор возможной неисправности
U121DСОЕДИНЕНИЕ DSP [U121D]Обнаружена неисправность блока управления АВ.Если диск может быть воспроизведен, то существует вероятность обнаружения временной неисправности. Замените блок управления Av, если неисправность происходит постоянно. См. " " РАЗНЕСЕННЫЙ ВИД " ". (ref-659785-S23037262532014100100000)
  1. ПРОВЕРИТЬ ВОСПРОИЗВЕДЕНИЕ ДИСКА (CD) Можно ли воспроизводить диск (CD)? ДА: Неисправность может быть обнаружена временно. НЕТ: Замените Av-блок управления. См. " " РАЗНЕСЕННЫЙ ВИД " ". (ref-659785-S23037262532014100100000)
DTCОтображение содержимого CONSULTУсловие обнаружения расшифровка кода ошибкиФактор возможной неисправности
U121ECOMM DSP [U121E]Обнаружена неисправность блока управления АВ.Если диск может быть воспроизведен, то существует вероятность обнаружения временной неисправности. Замените блок управления Av, если неисправность происходит постоянно. См. " " РАЗНЕСЕННЫЙ ВИД " ". (ref-659785-S23037262532014100100000)
  1. ПРОВЕРИТЬ ВОСПРОИЗВЕДЕНИЕ ДИСКА (CD) Можно ли воспроизводить диск (CD)? ДА: Неисправность может быть обнаружена временно. НЕТ: Замените Av-блок управления. См. " " РАЗНЕСЕННЫЙ ВИД " ". (ref-659785-S23037262532014100100000)
DTCОтображение содержимого CONSULTУсловие обнаружения расшифровка кода ошибкиФактор возможной неисправности
U1225КОНТРОЛЛЕР USB [U1225]Обнаружена неисправность соединения USB.Проверьте правильность подключения к разъему USB.
DTCОтображение содержимого CONSULTУсловие обнаружения расшифровка кода ошибкиФактор возможной неисправности
U1227DVD COMM [U1227]Обнаружена неисправность блока управления АВ.Если DVD может быть воспроизведен, то существует вероятность обнаружения временной неисправности. Замените блок управления Av, если неисправность происходит постоянно. См. " " РАЗНЕСЕННЫЙ ВИД " ". (ref-659785-S23037262532014100100000)
  1. ПРОВЕРИТЬ ВОСПРОИЗВЕДЕНИЕ ДИСКА (DVD) Можно ли воспроизводить диск (DVD)? ДА: Неисправность может быть обнаружена временно. НЕТ: Замените Av-блок управления. См. " " РАЗНЕСЕННЫЙ ВИД " ". (ref-659785-S23037262532014100100000)
DTCОтображение содержимого CONSULTУсловие обнаружения расшифровка кода ошибкиФактор возможной неисправности
U1228ПОДКЛЮЧЕНИЕ ВСПОМОГАТЕЛЬНОГО ЦП [U1228]Обнаружена неисправность блока управления АВ.Если неисправность происходит постоянно, замените блок управления Av. См. раздел " " РАЗНЕСЕННЫЙ ВИД " ". (ref-659785-S23037262532014100100000)
DTCОтображение содержимого CONSULTУсловие обнаружения расшифровка кода ошибкиФактор возможной неисправности
U1229Ipod СЕРТИФИКАЦИЯ [U1229]Обнаружена неисправность блока управления АВ.Если неисправность происходит постоянно, замените блок управления Av. См. раздел " " РАЗНЕСЕННЫЙ ВИД " ". (ref-659785-S23037262532014100100000)
DTCОтображение содержимого CONSULTУсловие обнаружения расшифровка кода ошибкиДействие, которое необходимо предпринять
U122AКОНФИГУРАЦИОННЫЙ ЭЛЕМЕНТ UNFINISH [U122A]Запись данных конфигурации не завершена.Запишите конфигурационные данные с помощью команды " MULTI Av " инструкции CONSULT.
  1. ВЫПОЛНИТЕ САМОДИАГНОСТИКУ При обнаружении U122A запишите конфигурационные данные в " MULTI Av " инструкции CONSULT.: Запишите конфигурационные данные в " MULTI Av " инструкции CONSULT. См. раздел " " РАБОЧАЯ ПРОЦЕДУРА " ". (ref-659785-S38460562612014100100000)
DTCОтображение содержимого CONSULTУсловие обнаружения расшифровка кода ошибкиФактор возможной неисправности
U122EВстроенное аудио соединение [U122E]Обнаружена неисправность блока управления АВ.Если неисправность происходит постоянно, замените блок управления Av. См. раздел " " РАЗНЕСЕННЫЙ ВИД " ". (ref-659785-S23037262532014100100000)
DTCОтображение содержимого CONSULTУсловие обнаружения расшифровка кода ошибкиФактор возможной неисправности
U1231AMP TEMP [хтагх0] U1231Обнаружена неисправность усилителя BOSE.Если неисправность возникает постоянно, замените усилитель BOSE. См. раздел " " РАЗНЕСЕННЫЙ ВИД " ". (ref-659785-S21862933072014100100000)
DTCОтображение содержимого CONSULTУсловие обнаружения расшифровка кода ошибкиФактор возможной неисправности
U1232ST ANGLE SEN CALIB (КАЛИБРОВКА УГЛА ST) [1232]Не завершена прогнозная регулировка положения центра линии курса датчика угла поворота руля.Отрегулируйте прогнозируемое положение центра линии курса датчика угла поворота рулевого колеса.
  1. РЕГУЛИРОВКА ПОЛОЖЕНИЯ ЦЕНТРА ЛИНИИ ПРОГНОЗИРУЕМОГО КУРСА ДАТЧИКА УГЛА ПОВОРОТА При обнаружении U1232 отрегулируйте положение центра линии прогнозируемого курса датчика угла поворота.: Регулирует нейтральное положение датчика угла поворота на стороне исполнительного механизма АБС и электрического блока (блока управления). См. " " РЕГУЛИРОВКА НЕЙТРАЛЬНОГО ПОЛОЖЕНИЯ ДАТЧИКА УГЛА ПОВОРОТА: СПЕЦИАЛЬНОЕ ТРЕБОВАНИЕ К РЕМОНТУ " ". (ref-659764-S36874931662014100100000)
DTCОтображение содержимого CONSULTУсловие обнаружения расшифровка кода ошибкиФактор возможной неисправности
U1243ПЕРЕДНИЙ РАЗЪЕДИНИТЕЛЬ [U1243]При обнаружении одного из следующих признаков: Неисправен источник питания блока индикации и цепь массы, неисправна цепь связи между блоком управления Av и блоком индикации.Блок питания дисплея и схема массы. Схема связи между блоком управления АВ и блоком индикации.
  1. Проверить дисплей UNIT Питание SUPPLY и масса цепь проверить дисплей unit Питание supply и масса цепь. Refer " " дисплей UNIT: Диагностика PROCEDURE " ". Is the проверка result normal? YES: GO TO 2. NO: Repair failfuncting parts. (ref-659785-S38320031962014100100000)
  2. Проверить CONTINUITY COMMUNICATION цепь Выключите выключатель зажигания. Отсоедините разъем дисплейного блока и разъем Av-блока управления. Проверьте целостность соединения между разъемом кабеля дисплейного блока и разъемом кабеля Av-блока управления. Дисплейный блок Av-блок управления Непрерывность разъема Клеммы Разъемы M75 9 M210 89 Существует 10 73 Проверьте целостность соединения между разъемом кабеля дисплейного блока и землей. Дисплейный блок заземляющий блок Клеммный разъем xtagxtag2 9 не существует 10 Результат осмотра нормальный? да: ПЕРЕХОД: НЕТ К 3: НЕТ: НЕТ: НЕТ: НЕТ: НЕТ: НЕТ: НЕТ M75
  3. Проверить COMMUNICATION сигнал Подключите разъем дисплейного блока и разъем Av-блока управления. Включите выключатель зажигания. Проверьте сигнал между разъемом жгута дисплейного блока и землей. (+) (-) Условие Контрольное значение Дисплейный блок Разъем M75 9 Масса При регулировке яркости дисплея. Результат осмотра нормальный? ДА: ПЕРЕЙТИ К 4. НЕТ: Замените Av-блок управления. См. " ПОКОМПОНЕНТНЫЙ ВИД ". (ref-659785-S23037262532014100100000)
  4. Проверить COMMUNICATION сигнал проверить сигнал between дисплей unit жгут разъём и масса. (+) (-) Condition Reference value дисплей unit разъём клемма M75 10 масса When adjusting дисплей brightness. Is the проверка result normal? YES: INSPPECTION END NO: заменить дисплей unit. See " " EXPLVIEW ". (ref-659785-S06542485392014100100000)
DTCОтображение содержимого CONSULTУсловие обнаружения расшифровка кода ошибкиФактор возможной неисправности
U1244СОЕДИНЕНИЕ АНТЕННЫ GPS [U1244]Обнаружена неисправность подключения антенны GPS.Проверьте подключение разъема антенны GPS.
  1. ПРОВЕРКА АНТЕННЫ GPS Визуально проверьте антенну GPS и фидер антенны. Результат проверки нормальный? ДА: ПЕРЕЙТИ К 2. НЕТ: Отремонтировать неисправные детали.
  2. Проверить Av управление UNIT напряжение Отключить разъем антенны GPS. Включить выключатель зажигания. Проверить напряжение между блоком управления Av и землей. (+) (-) Напряжение (приблиз.) блока управления Av Клемма 153 Масса 5,0 В Является ли результат проверки нормальным? ДА: проверка END NO: Заменить блок управления Av. Обратитесь к разделу " Разнесенный вид ". (ref-659785-S23037262532014100100000)
DTCОтображение содержимого CONSULTУсловие обнаружения расшифровка кода ошибкиВозможные причины
U1258СОЕДИНЕНИЕ АНТЕННЫ Xm [U1258]Обнаружена неисправность подключения спутниковой радиоантенны.Отключение спутниковой радиоантенны.
  1. ПРОВЕРКА СПУТНИКОВОЙ РАДИОАНТЕННЫ Визуально проверьте спутниковую радиоантенну (антенное основание) и антенный фидер. Результат осмотра нормальный? ДА: ПЕРЕЙТИ К 2. НЕТ: Отремонтировать неисправные детали.
  2. Проверить Av управление UNIT напряжение Отключить разъем спутниковой радиоантенны. Включить выключатель зажигания. Проверить напряжение между блоком управления Av и землей. (+) (-) Напряжение (приблизительно) Блок управления Av Клемма 159 Масса 5,0 В Является ли результат проверки нормальным? ДА: проверка END NO: Заменить блок управления Av. Обратитесь к разделу " Разнесенный вид ". (ref-659785-S23037262532014100100000)
DTCОтображение содержимого CONSULTУсловие обнаружения расшифровка кода ошибкиФактор возможной неисправности
U1263Перегрузка по току USB [U1263]Обнаружение перегрузки по току в USB-разъеме.Проверьте USB-жгут между блоком управления Av и разъемом USB.
  1. ПРОВЕРЬТЕ USB-ЖГУТ Визуально проверьте USB-жгут. Результат проверки нормальный? ДА: Замените Av-блок управления. См. " " РАЗНЕСЕННЫЙ ВИД " ". НЕТ: Замените USB-жгут. (ref-659785-S23037262532014100100000)
DTCОтображение содержимого CONSULTУсловие обнаружения расшифровка кода ошибкиФактор возможной неисправности
U1264ANTENNA AMP клемма [РАЗОМКНУТЫЙ или КОРОТКИЙ] [U1264]Цепь включения усилителя антенны разомкнута или замкнута накоротко.Проверьте цепь сигнала включения усилителя антенны между блоком управления Av и основанием антенны.
  1. ПРОВЕРИТЬ ЦЕЛОСТНОСТЬ ЦЕПИ МЕЖДУ БЛОКОМ УПРАВЛЕНИЯ Av И ОСНОВАНИЕМ АНТЕННЫ Отключить жгут зажигания. Отсоединить разъем основания антенны и разъем блока управления Av. Проверить целостность цепи между разъемом жгута основания блока управления Av и разъемом жгута основания антенны. Блок управления Av. База антенны. Клеммы Разъема M371 152 M381 существует Проверить целостность цепи между разъемом жгута блока управления Av и землей. Блок управления Av. Земля. Разъем Непрерывности клеммы xtag2 152 не существует? нет? нет? Результат? нет? нет? нет M371
  2. Проверить напряжение Av управление UNIT Подключить разъем Av управление unit. Включить выключатель зажигания. Проверить напряжение между разъемом жгута Av управление unit и землей. Av управление unit (-) напряжение (Approx.) разъём Клеммы M371 152 масса 12,0 V Является ли результат проверки нормальным? ДА: Заменить основание антенны. См. " ПОКОМПОНЕНТНЫЙ ВИД ". НЕТ: Заменить Aaav управление unit. (ref-659785-S02706665682014100100000)(ref-659785-S23037262532014100100000)
DTCОтображение содержимого CONSULTУсловие обнаружения расшифровка кода ошибкиФактор возможной неисправности
U1300 U1240СОЕДИНЕНИЕ ПЕРЕКЛЮЧАТЕЛЯ Av COMM цепь [U1300] [U1240]При обнаружении одного из следующих признаков: Неисправен источник питания многофункционального переключателя и цепи массы, неисправны цепи АВ связи между блоком управления АВ и многофункциональным переключателем.Цепи питания и массы многофункционального выключателя, цепи АВ связи между блоком управления АВ и многофункциональным выключателем.
U1300 U125CAv COMM цепь [U1300] SONAR CONN [U125C] (Соединение гидролокатора)При обнаружении одного из следующих признаков: источник питания блока управления гидролокатором и массы цепи неисправны, цепи АВ связи между блоком управления АВ и блоком управления гидролокатором неисправны.Электропитание блока управления гидролокатором и массы цепей. Цепи АВ связи между блоком управления АВ и блоком управления гидролокатором.
U1300 U124EЦЕПЬ Av COMM [U1300] СОЕДИНЕНИЕ УСИЛИТЕЛЯ [U124E]При обнаружении одного из следующих элементов: Источник питания BOSE и цепи массы неисправны. Цепи связи Av между блоком управления гидролокатором и усилителем BOSE неисправны.БОЗУ ампер. Цепи питания и массы. Цепи АВ связи между блоком управления гидролокатором и БОЗУ ампер.
U1300 U1240 U125C U124EAv COMM цепь [U1300] выключатель CONN [U1240] SONAR CONN [U125C] AMP CONN [U124E]Неисправны цепи связи Av между блоком управления Av и МФК.Цепи связи Av между блоком управления Av и многофункциональным коммутатором.

УСЛОВИЕ ОБНАРУЖЕНИЯ расшифровка кода ошибки

DTCОтображение содержимого CONSULTУсловие обнаружения расшифровка кода ошибкиФактор возможной неисправности
U1310БЛОК УПРАВЛЕНИЯ (Av) [U1310]Обнаруживают ошибку начальной диагностики в Av-схеме связи.Замените блок управления Av. Если неисправность происходит постоянно. См. " " РАЗНЕСЕННЫЙ ВИД " ". (ref-659785-S23037262532014100100000)
DTCОтображение содержимого CONSULTУсловие обнаружения расшифровка кода ошибкиФактор возможной неисправности
U1900ЦЕНТРАЛЬНЫЙ ГРОМКОГОВОРИТЕЛЬ [обрыв, короткое замыкание, масса-короткое замыкание или Vb-короткое замыкание] [U1900]Неисправность обнаружена в цепях звуковых сигналов между усилителем BOSE и центральным динамиком.Цепи звуковых сигналов между усилителем BOSE и центральным динамиком.
  1. ВЫПОЛНИТЕ САМОДИАГНОСТИКУ Удалите результаты " самодиагностики " " MULTI Av ". Выключите выключатель зажигания. Включите выключатель зажигания. Снова выполните самодиагностику. Проверьте, что расшифровка кода ошибки обнаружен снова. Обнаружен ли расшифровка кода ошибки? ДА: Проверьте жгуты между усилителем BOSE и центральным громкоговорителем. НЕТ: См. " ОБЩАЯ ИНФОРМАЦИЯ ". См. " ПРЕРЫВИСТЫЙ ИНЦИДЕНТ (ref-659729-S24634156102014100100000)
DTCОтображение содержимого CONSULTУсловие обнаружения расшифровка кода ошибкиФактор возможной неисправности
U1901Fr-дверь SPEAKER [ОТКРЫТЫЙ, КОРОТКИЙ, масса-короткое замыкание или Vb-SHOR] [U1901]При обнаружении одного из следующих признаков: неисправны цепи звукового сигнала между усилителем BOSE и дверным сквавером Rh. Неисправны цепи звукового сигнала между усилителем BOSE и твитером Rh.Цепи звуковых сигналов между усилителем BOSE и дверным сквавером Rh. Цепи звуковых сигналов между усилителем BOSE и твитером Rh.
U1907Fl-дверь SPEAKER [обрыв, короткое замыкание, масса-короткое замыкание или Vb-SHOR] [U1907]При обнаружении одного из следующих признаков: неисправны цепи звуковых сигналов между усилителем BOSE и дверным сквавером Lh. Неисправны цепи звуковых сигналов между усилителем BOSE и твитером Lh.Цепи звуковых сигналов между усилителем BOSE и дверным сквавкером Lh. Цепи звуковых сигналов между усилителем BOSE и твитером Lh.
  1. ВЫПОЛНИТЕ САМОДИАГНОСТИКУ Удалите результаты " самодиагностики " " MULTI Av ". Выключите выключатель зажигания. Включите выключатель зажигания. Выполните самодиагностику снова. Проверьте, что расшифровка кода ошибки обнаружен снова. Обнаружен ли расшифровка кода ошибки? ДА-1: U1901: Проверьте жгуты между BOSE amp. и дверным сквавакером Rh и между BOSE amp. и Tweeter Rh см. Общий: Проверка L2: Tx. U1907 (ref-659729)(ref-659729-S24634156102014100100000)
DTCОтображение содержимого CONSULTУсловие обнаружения расшифровка кода ошибкиФактор возможной неисправности
U1908Fl-Сиденье L-SPEAKER [ОТКРЫТЫЙ, КОРОТКИЙ, масса-короткое замыкание или Vb-SHOR] [U1908]Неисправность обнаружена в цепях звуковых сигналов между усилителем BOSE и динамиком подголовника водителя Lh.Цепи звуковых сигналов между усилителем BOSE и динамиком подголовника водителя Lh.
U1909R-SPEAKER Fl-Сиденье [обрыв, короткое замыкание, масса-короткое замыкание или Vb-SHOR] [U1909]Неисправность обнаружена в цепях звуковых сигналов между усилителем BOSE и динамиком подголовника водителя Rh.Цепи звуковых сигналов между усилителем BOSE. и динамиком подголовника водителя Rh.
  1. ВЫПОЛНИТЕ САМОДИАГНОСТИКУ Удалите результаты " самодиагностики " " MULTI Av ". Выключите выключатель зажигания. Включите выключатель зажигания. Снова выполните самодиагностику. Проверьте, что расшифровка кода ошибки обнаружен снова. Обнаружен ли расшифровка кода ошибки? ДА-1: U1908: Проверьте жгуты между усилителем BOSE и динамиком подголовка водителя Lh. ДА-2: U1909: Обратитесь к Общим жгутам между усилителем Bителя. (ref-659729)(ref-659729-S24634156102014100100000)
DTCОтображение содержимого CONSULTУсловие обнаружения расшифровка кода ошибкиФактор возможной неисправности
U1910Rr WOOFER [РАЗОМКНУТЫЙ, КОРОТКИЙ, масса-короткое замыкание или Vb-SHOR] [U1910]Неисправность обнаружена в цепях звуковых сигналов между усилителем BOSE и задним вуфером Rh.Цепи звуковых сигналов между усилителем BOSE и задним вуфером Rh.
U1911Rl WOOFER [РАЗОМКНУТЫЙ, КОРОТКИЙ, масса-короткое замыкание или Vb-SHOR] [U1911]Неисправность обнаружена в цепях звуковых сигналов между усилителем BOSE и левым задним вуфером.Цепи звуковых сигналов между усилителем BOSE и задним низкочастотным фильтром Lh.
  1. ВЫПОЛНИТЕ САМОДИАГНОСТИКУ Удалите результаты " самодиагностики " " MULTI Av ". Выключите выключатель зажигания. Включите выключатель зажигания. Повторите самодиагностику. Проверьте, что расшифровка кода ошибки обнаружен снова. Обнаружен ли расшифровка кода ошибки? ДА-1: U1910: Проверьте жгуты между усилителем BOSE и задним низкочастотным переключателем Rh. ДА-2: U1911: Обратитесь к жгутам между усилителем BOSE и задним низкочастотным переключателем. (ref-659729)(ref-659729-S24634156102014100100000)
DTCОтображение содержимого CONSULTУсловие обнаружения расшифровка кода ошибкиФактор возможной неисправности
U190AFr-Сиденье L-SPEAKER [РАЗОМКНУТЫЙ, КОРОТКИЙ, масса-короткое замыкание или Vb-SHOR] [U190A]Неисправность обнаружена в цепях звуковых сигналов между усилителем BOSE и громкоговорителем подголовника пассажира Lh.Цепи звуковых сигналов между усилителем BOSE и динамиком подголовника пассажира Lh.
U190BFr-Сиденье R-SPEAKER [РАЗОМКНУТЫЙ, КОРОТКИЙ, масса-короткое замыкание или Vb-SHOR] [U190B]Неисправность обнаружена в цепях звуковых сигналов между усилителем BOSE и динамиком подголовника пассажира Rh.Звуковые сигнальные цепи между усилителем BOSE и динамиком подголовника пассажира Rh.
  1. ВЫПОЛНИТЕ САМОДИАГНОСТИКУ Удалите результаты " самодиагностики " " MULTI Av ". Выключите выключатель зажигания. Включите выключатель зажигания. Снова выполните самодиагностику. Проверьте, что расшифровка кода ошибки обнаружен снова. Обнаружен ли расшифровка кода ошибки? ДА-1: U190A: Проверьте жгуты между усилителем BOSE и динамиком подголовника пассажира Lh. ДА-2: U190B: Обратитесь к Общим жгутам между усилителем Bителя. (ref-659729)(ref-659729-S24634156102014100100000)
DTCОтображение содержимого CONSULTУсловие обнаружения расшифровка кода ошибкиФактор возможной неисправности
U190CПРАВИЛЬНЫЙ МИКРОФОН [РАЗОМКНУТЫЙ, КОРОТКИЙ, масса-короткое замыкание или Vb-SHOR] [U190C]Неисправность обнаружена в цепях звуковых сигналов между усилителем BOSE и микрофоном (для audiopilot ®).Цепи звукового сигнала между усилителем BOSE и микрофоном (для audiopilot ®).
  1. ПРОВЕРКА ЦЕЛОСТНОСТИ МЕЖДУ BOSE AMP. И МИКРОФОНОМ ДЛЯ AUDIOPILOT ® цепь Выключите выключатель зажигания x31. Отсоедините разъем BOSE amp. и микрофон для audiopilot ®. Проверьте целостность между разъемом BOSE amp. И микрофоном для кабеля audiopilot ®. BOSE AMP. Микрофон для audiopilot ® Continuity разъём Клеммы для кабеля xtag0 31 xtag1. 81 Проверьте Целостность B41 B617 B41
  2. Проверить MICROPHONE сигнал Connect BOSE amp. разъём и microphone for audiopilot ® разъём. проверить сигнал between BOSE amp. жгут разъём. (+) (-) Condition Reference value BOSE amp. BOSE. BOSE amp. BOSE amp. разъём Terminter B41 31 B41 11 When inputting noise. is the insputting noise. ying? ying result norment? Yes? YES: заменить MEMENTING MEMMEMMEMT. Ret. Ret. Ret. Ret. Ret. Ret. Rep. Ret. (Нет.) Заменить (Нет - Нет - Нет - См. - См. Вид - " Вид микрофона - См. микрофона - см. в разделе " контрольное Положение (ref-659785-S21862933072014100100000)(ref-659785-S40676542442014100100000)
DTCОтображение содержимого CONSULTУсловие обнаружения расшифровка кода ошибкиФактор возможной неисправности
U190FFr WOOFER [РАЗОМКНУТЫЙ, КОРОТКИЙ, масса-короткое замыкание или Vb-SHOR] [U190F]Неисправность обнаружена в цепях звуковых сигналов между усилителем BOSE и дверным вуфером Rh.Цепи звуковых сигналов между усилителем BOSE и дверным вуфером Rh.
U1912Fl WOOFER [РАЗОМКНУТЫЙ, КОРОТКИЙ, масса-короткое замыкание или Vb-SHOR] [U1912]Неисправность обнаружена в цепях звуковых сигналов между усилителем BOSE и дверным низкочастотным фильтром Lh.Цепи звуковых сигналов между усилителем BOSE и дверным вуфером Lh.
  1. ВЫПОЛНИТЕ САМОДИАГНОСТИКУ Удалите результаты " самодиагностики " " MULTI Av ". Выключите выключатель зажигания. Включите выключатель зажигания. Повторите самодиагностику. Проверьте, что расшифровка кода ошибки обнаружен снова. Обнаружен ли расшифровка кода ошибки? ДА-1: U1901F Проверьте жгуты между усилителем BOSE и дверным низкочастотным переключателем Rh. ДА-2: xtag1 Проверьте жгуты между усилителем BOSE и дверным низкочастотным переключателем. U19012 (ref-659729)(ref-659729-S24634156102014100100000)

Av управление UNIT: процедура диагностики

  1. Проверить предохранитель Проверьте наличие перегоревших предохранителей. Источник питания Предохранитель № Аккумулятор 34 Нормальный ли результат проверки? ДА: ПЕРЕЙТИ К 2. НЕТ: Обязательно устраните причину неисправности перед установкой нового предохранителя.
  2. Проверить аккумулятор Питание SUPPLY цепь проверить напряжение between Av управление unit жгут разъём и масса. сигнал name разъём No клемма No. Выключатель зажигания положение Value (Approx.) аккумулятор Питание supply M208 19 OFF аккумулятор result? YES: GO К 3. НЕТ: Проверьте жгут между блоком управления и предохранителем.
  3. Проверить ACC Питание SUPPLY цепь проверить напряжение between Av управление unit жгут разъём и масса. сигнал name разъём No клемма No Выключатель зажигания положение Value (Approx.) ACC Питание supply M208 7 ACC аккумулятор напряжение Is Is the проверка result normal? YES: GO: GO: GO TO 4. NO: проверить (Проверить Жгут между блоком управления и Bм.
  4. Проверить масса цепь Turn Выключатель зажигания OFF. Disconnect Av управление unit разъёмы. проверить continuity between Av управление unit жгут разъёмы и масса. сигнал name разъём No. клемма No. Положение переключателя зажигания Continuity масса M208 20 OFF Существует ли результат проверки в норме? ДА: ПРОВЕРКА КОНЕЦ НЕТ: Ремонт жгута или разъема.

Устройство отображения: Процедуры диагностики

  1. Проверить предохранитель Проверьте наличие перегоревших предохранителей. Источник питания Предохранитель № Аккумулятор 34 Нормальный ли результат проверки? ДА: ПЕРЕЙТИ К 2. НЕТ: Обязательно устраните причину неисправности перед установкой нового предохранителя.
  2. Проверить аккумулятор Питание SUPPLY цепь проверить напряжение between дисплей unit жгут разъём и масса. сигнал name разъём No клемма No. Выключатель зажигания положение Value (Approx.) аккумулятор Питание supply M75 11 OFF аккумулятор напряжение Результат осмотра нормальный? ДА: ПЕРЕЙТИ К 3. НЕТ: Проверить жгут между индикаторным блоком и предохранителем.
  3. Проверить ACC Питание SUPPLY цепь проверить напряжение between дисплей unit жгут разъём и масса. сигнал name разъём No клемма No Выключатель зажигания положение Value (Approx.) ACC Питание supply M75 23 ACC аккумулятор напряжение Is the проверка result normal? YES: GO: GO TO 4. NO: Проверьте жгут между дисплеем и BCM.
  4. Проверить масса цепь Выключите выключатель зажигания. Отсоедините разъем дисплейного блока. Проверьте целостность соединения между разъемом жгута дисплейного блока и землей. Название сигнала Разъем № Клемма № Положение выключателя зажигания Целостность массы M75 12 OFF Существует ли Результат проверки нормальный? ДА: ОСМОТР КОНЕЦ НЕТ: Ремонт жгута или разъема.

BOSE AMP.: Процедура диагностики

  1. ПРОВЕРЬТЕ ПРЕДОХРАНИТЕЛЬ Проверьте наличие перегоревших предохранителей. Источник питания Предохранитель № Аккумулятор 5, 8 Выключатель зажигания ACC или ON 19 Результат проверки нормальный? ДА: ПЕРЕЙТИ К 2. НЕТ: Обязательно устраните причину неисправности перед установкой нового предохранителя.
  2. Проверить Питание SUPPLY цепь проверить напряжение between BOSE amp. жгут разъём и масса. сигнал name разъём No клемма No Выключатель зажигания положение Value (Approx.) аккумулятор Питание supply B42 50, 51 OFF аккумулятор ACC Питание supply B41 16 ACC аккумулятор напряжение is The A result the inspurpurpect? yment norment? yme? Yes: Yet: YET: GO: GO: GO TO TO TO TO TO TO TO TO TO TO TO TO TO TO TO TO TO TO TO TO TO TO TO TO TO TO TO TO TO TO TO TO 3 TO TO TO TO TO TO TO TO TO
  3. Проверить масса цепь Turn Выключатель зажигания OFF. Disconnect BOSE amp. разъём. проверить continuity between BOSE amp. жгут разъём и масса. сигнал name разъём No. клемма No. Положение выключателя зажигания Continuity масса B42 47, 52 OFF Существует ли результат проверки в норме? ДА: ПРОВЕРКА НЕТ: Отремонтировать жгут или разъем.
  1. Проверить CONTINUITY RGB DIGITAL IMAGE сигнал цепь Turn OFF. Disconnect дисплей unit unit и Av управление unit разъём. проверить continuity between дисплей unit жгут разъём и Av управление unit жгут разъём. дисплей unit Continuity разъём Terminues xtag2 yes is normal Результат осмотра: Av M386 M385 M386
  2. Проверить RGB DIGITAL IMAGE сигнал Подключить разъем блока управления Av. Включить выключатель зажигания. Проверить сигнал между разъемом жгута дисплейного блока и землей. (+) (-) Состояние Напряжение (приблизительно) Дисплейный блок Разъем Клеммы M386 27 Земля - 3,0 В 28 Является ли результат проверки нормальным? ДА: Заменить дисплейный блок. См. " ПОКОМПОНЕНТНЫЙ ВИД ". НЕТ: Заменить блок управления Aav. См. (ref-659785-S06542485392014100100000)(ref-659785-S23037262532014100100000)
  1. ПРОВЕРИТЬ ЦЕЛОСТНОСТЬ ЦЕПИ КОМПОЗИТНОГО СИГНАЛА ИЗОБРАЖЕНИЯ Выключите выключатель зажигания. Отсоедините разъем Av-блока управления и разъем дисплейного блока. Проверьте целостность между разъемом жгута Av-блока управления и разъемом жгута дисплейного блока. Av-блок управления Блок индикации Разъем непрерывности Клемма M210 68 M75 18 существует Проверьте целостность между разъемом жгута Av-блока управления и заземлением. Av-блок управления масса Разъем непрерывности клемма Xxtx2 68 не существует Результат контроля Нормальный: да перейти: нет: нет? нет? нет? нет? нет? M210
  2. Проверить COMPOSITE IMAGE сигнал Подключите разъем блока управления Av и разъем дисплейного блока. Включите выключатель зажигания. Проверьте сигнал между разъемом жгута блока управления Av и землей. (+) (-) Condition Reference value Av управление unit разъём M210 68 масса at DVD image is displayed. Is the проверка result normal? YES: заменить дисплей unit. Обратитесь к разделу " РАЗНЕСЕННЫЙ ВИД ". НЕТ: Замените блок управления A. (ref-659785-S06542485392014100100000)(ref-659785-S23037262532014100100000)
  1. Проверить CONTINUITY DISK EJECT сигнал цепь Выключите выключатель зажигания. Отсоедините разъем многофункционального выключателя и разъем Av-блока управления. Проверьте целостность цепи между разъемом жгута многофункционального выключателя и разъемом Av-блока управления. Разъем жгута Av. Многофункциональный выключатель Av управление unit Continuity разъём Terminue XTAG2 Not is: go to result? M72 M209 M72
  2. Проверить Av управление UNIT напряжение Подключить разъем многофункционального выключателя и разъем блока управления Av. Включить выключатель зажигания. Проверить напряжение между разъемом жгута блока управления Av и землей. (+) (-) Condition напряжение (Approx.) Av управление unit разъём M209 29 масса Pressing the eject выключатель 0 V Except for above 5.0 V Is the inspecture normal? yme Yes Ya: Repla preset preset выключатель. (НЕТ). (ref-659785-S08415161122014100100000)(ref-659785-S23037262532014100100000)
  1. ПРОВЕРИТЬ ЦЕЛОСТНОСТЬ ЦЕПИ МЕЖДУ БЛОКОМ УПРАВЛЕНИЯ Av И МИКРОФОНОМ Отключить жгут. Отсоединить разъем блока управления Av и разъем микрофона. Проверить целостность цепи между разъемом жгута блока управления Av и разъемом микрофона. Блок управления Av Разъем целостности микрофона Клеммы Разъемы M210 71 R7 2 Существует 72 4 87 1 Проверить целостность цепи между разъемом жгута блока управления Av и заземлением. Масса Блок управления масса Разъем целостности цепи Xxtagxtag1 72 не существует? Результат проверки 87 Есть: нет? M210
  2. Проверить напряжение MICROPHONE VCC Connect Av управление unit разъём. Turn Выключатель зажигания ON. проверить напряжение between Av управление unit жгут разъём. (+) (-) напряжение (Approx.) Av управление unit Av управление unit разъём клемма Xterminal M210 72 M210 71 5,0 V Является результатом проверки? ДА: ПЕРЕЙТИ К 3. НЕТ: Заменить Av-блок управления. См. См См. " ВИД В. (ref-659785-S23037262532014100100000)
  3. Проверить MICROPHONE сигнал Подключить разъем микрофона. Проверить сигнал между разъемом жгута Av-блока управления. (+) (-) Условие Контрольное значение Av-блока Av-блока управления Разъем Клемма M210 87 M210 71 Дать голос. Результат осмотра нормальный? ДА: Заменить Av-блок управления. См. " ПОКОМПОНЕНТНЫЙ ВИД ". НЕТ: Заменить микрофон. См. " ПОКОМПОМПАНЕРНЫЙ ЕР ". (ref-659785-S23037262532014100100000)(ref-659785-S11379246182014100100000)
  1. Проверить CONTINUITY CAMERA Питание SUPPLY цепь TURN Выключатель зажигания OFF. Disconnect Av управление unit и задний view camera camera разъём. Av управление unit Continuity разъём и масса. M209 B311 M209
  2. Проверить напряжение CAMERA Питание SUPPLY Connect Av управление unit разъём и задний view camera разъём. Turn Выключатель зажигания ON. Переключение the selector lever to " R ". проверить напряжение between Av управление unit жгут разъём и масса. (+) (-) Состояние Напряжение (приблизительно) Av управление unit разъём Xterminal M209 22 масса Переключение положение is is " R ". 6.0 V Is insperminput result normal Normnormal? да: GO TO TO 3. NO REPLREPL.
  3. Проверить CONTINUITY CAMERA IMAGE сигнал цепь Выключите выключатель зажигания. Отсоедините разъем дисплейного блока и разъем камеры заднего вида. Проверьте целостность цепи между разъемом кабеля дисплейного блока и разъемом кабеля камеры заднего вида. Дисплейный блок. Continuity разъем камеры заднего вида. Клемма M75 8 B311 3 существует Проверьте целостность цепи между разъемом кабеля дисплейного блока и землей. Клемма M75 не существует Результат осмотра нормальный? ДА: ПЕРЕЙТИ в РЕМОНТ к 4.
  4. Проверить CAMERA IMAGE сигнал Подключите разъем дисплейного блока и разъем камеры заднего вида. Включите выключатель зажигания. Переведите рычаг селектора в положение " R ". Проверьте сигнал между разъемом жгута дисплейного блока и землей. (+) (-) Состояние Контрольное значение Дисплейный блок Разъем M75 8 Масса При отображении камеры заднего вида. Результат осмотра нормальный? ДА: Заменить дисплейный блок. См. " РАЗНЕСЕННЫЙ ВИД ". НЕТ: Заменить камеру согласно ". (ref-659785-S06542485392014100100000)(ref-659785-S14345980122014100100000)
  1. Проверить рулевое управление выключатель сигнал A цепь DISCONNECT Av управление UNIT разъём и SPIRAL CABLE CONDUCT CONDUCT CONDUCT CONDUCT CONDUCT CONDUCT CONDUCT UNT EXT EXT EXT EXT Результат осмотра нормален? да: да: GO: перейти К К К К К К К К К 2: НЕТ К 2: НЕТ К: НЕТ К: НЕТ К: НЕТ К: НЕТ К: НЕТ К: НЕТ К: НЕТ К: НЕТ К: НЕТ К: НЕТ К: НЕТ К: НЕТ К: НЕТ К: НЕТ К: НЕТ к M208 M36 M208
  2. ПРОВЕРИТЬ СПИРАЛЬНЫЙ КАБЕЛЬ Проверить спиральный кабель. Результат осмотра нормальный? ДА: ПЕРЕЙТИ К 3. НЕТ: Заменить спиральный кабель.
  3. Проверить Av управление UNIT напряжение Connect Av управление unit разъём и spiral cable разъём. Turn Выключатель зажигания ON. проверить напряжение between Av управление unit жгут разъём. (+) (-) напряжение (Approx.) Av управление unit Av управление unit Разъем Клемма M208 6 M208 15 5,0 V Результат проверки нормальный? ДА: ПЕРЕЙТИ К 4. НЕТ: Заменить Av блок управления СМ. СМ. (ref-659785-S23037262532014100100000)
  4. Проверить рулевое управление выключатель (ПРОВЕРЬ ПЕРЕКЛЮЧАТЕЛЬ РУЛЕВОГО УПРАВЛЕНИЯ) Выключите выключатель зажигания. Проверьте переключатель рулевого управления. Обратитесь к разделу " " ПРОВЕРКА КОМПОНЕНТОВ " ". Результат проверки нормальный? ДА: ПРОВЕРКА КОНЕЦ НЕТ: Замените переключатель рулевого управления. Обратитесь к разделу " " РАЗНЕСЕННЫЙ ВИД " ". (ref-659785-S32036821032014100100000)(ref-659744-S25653903752014100100000)

Как проверить компонент

Измерьте сопротивление между клеммами 14-17 и 15-17 разъема переключателя рулевого управления.

Стандарт

Между клеммами 14 и 17

Выключатель ENTER ON: 2003-2043 Ом

ВКЛ: 716-730 Ом

Выключатель MENU DOWN ON: 318-324 Ом

Выключатель MENU UP ON: 120-122 Ом

Выключатель SOURCE ON: 0 Ом

Между клеммами 15 и 17

ВКЛ: 716-730 Ом

Выключатель ВКЛ: 318-324 Ом

Выключатель VOL UP ВКЛ: 120-122 Ом

Выключатель VOL DOWN ВКЛ: 0 Ом

Схема №18
  1. Проверить рулевое управление выключатель сигнал B цепь DISCONNECT Av управление UNIT разъём и SPIRAL CABLE CONDUCT CONDUCT CONDUCT CONDUCT разъём CONDUCT XXTAG2 16 Не существует Результат проверки нормальный? ДА: ПЕРЕЙТИ К РЕМОНТУ 2. M208 M36 M208
  2. ПРОВЕРИТЬ СПИРАЛЬНЫЙ КАБЕЛЬ Проверить спиральный кабель. Результат осмотра нормальный? ДА: ПЕРЕЙТИ К 3. НЕТ: Заменить спиральный кабель.
  3. Проверить Av управление UNIT напряжение Connect Av управление unit разъём и spiral cable разъём. Turn Выключатель зажигания ON. проверить напряжение between Av управление unit жгут разъём. (+) (-) напряжение (Approx.) Av управление unit Av управление unit Разъем Клемма M208 16 M208 15 5,0 V Является Результат проверки нормальным? ДА: ПЕРЕЙТИ К К 4. НЕТ: Заменить Av блок управления см. в разделе " РАЗНЕСЕННЫЙ ВИД. (ref-659785-S23037262532014100100000)
  4. Проверить рулевое управление выключатель (ПРОВЕРЬ ПЕРЕКЛЮЧАТЕЛЬ РУЛЕВОГО УПРАВЛЕНИЯ) Выключите выключатель зажигания. Проверьте переключатель рулевого управления. Обратитесь к разделу " " ПРОВЕРКА КОМПОНЕНТОВ " ". Результат проверки нормальный? ДА: ПРОВЕРКА КОНЕЦ НЕТ: Замените переключатель рулевого управления. Обратитесь к разделу " " РАЗНЕСЕННЫЙ ВИД " ". (ref-659785-S27956168472014100100000)(ref-659744-S25653903752014100100000)

Измерьте сопротивление между клеммами 14-17 и 15-17 разъема переключателя рулевого управления.

Стандарт

Между клеммами 14 и 17

Выключатель ENTER ON: 2003-2043 Ом

ВКЛ: 716-730 Ом

Выключатель MENU DOWN ON: 318-324 Ом

Выключатель MENU UP ON: 120-122 Ом

Выключатель SOURCE ON: 0 Ом

Между клеммами 15 и 17

ВКЛ: 716-730 Ом

Выключатель ВКЛ: 318-324 Ом

Выключатель VOL UP ВКЛ: 120-122 Ом

Выключатель VOL DOWN ВКЛ: 0 Ом

  1. Проверить рулевое управление выключатель сигнал масса цепь Отсоедините разъем Av-блока управления и разъем спирального кабеля. Проверьте целостность соединения между разъемом жгута Av-блока управления и разъемом спирального кабеля. Av-блок управления Спиральный кабель Целостность разъема Клемма Клемма M208 15 M36 33 Существует ли подключение разъема Av-блока управления. Результат проверки нормальный? ДА: ПЕРЕЙТИ К 2. НЕТ: Отремонтировать жгут или разъем.
  2. ПРОВЕРИТЬ СПИРАЛЬНЫЙ КАБЕЛЬ Проверить спиральный кабель. Результат осмотра нормальный? ДА: ПЕРЕЙТИ К 3. НЕТ: Заменить спиральный кабель.
  3. Проверить масса цепь Connect Av управление unit разъём. проверить continuity between Av управление unit жгут разъём и масса. Av управление unit. масса Continuity разъём клемма M208 15 Существует ли результат проверки в норме? ДА: ПЕРЕЙТИ К 4. НЕТ: Заменить Av управление unit. См. " ПОКОМПОНТИРОВАННЫЙ ВИД
  4. Проверить рулевое управление выключатель (ПРОВЕРКА ПЕРЕКЛЮЧАТЕЛЯ РУЛЕВОГО УПРАВЛЕНИЯ) Выключить выключатель зажигания. Проверить переключатель рулевого управления. См. раздел " " ПРОВЕРКА КОМПОНЕНТОВ " ". Результат проверки нормальный? ДА: ПРОВЕРКА END NO: Заменить переключатель рулевого управления. См. раздел " " РАЗНЕСЕННЫЙ ВИД " ". (ref-659785-S11382340782014100100000)(ref-659744-S25653903752014100100000)

Измерьте сопротивление между клеммами 14-17 и 15-17 разъема переключателя рулевого управления.

Стандарт

Между клеммами 14 и 17

Выключатель ENTER ON: 2003-2043 Ом

ВКЛ: 716-730 Ом

Выключатель MENU DOWN ON: 318-324 Ом

Выключатель MENU UP ON: 120-122 Ом

Выключатель SOURCE ON: 0 Ом

Между клеммами 15 и 17

ВКЛ: 716-730 Ом

Выключатель ВКЛ: 318-324 Ом

Выключатель VOL UP ВКЛ: 120-122 Ом

Выключатель VOL DOWN ВКЛ: 0 Ом

Другие статьи — Аудио, визуальная и навигационная система (BOSE AUDIO с NAVIGATION) (складная)
