Коды неисправностей B1B7F TO B210D: Диагностика Dodge Magnum I

Подушки безопасности 6 иллюстраций ~15 мин чтения

Диагностический тест

  1. 1) ПРОВЕРЬТЕ НАЛИЧИЕ АКТИВНЫХ ВНУТРЕННИХ НЕИСПРАВНОСТЕЙ, НЕИСПРАВНОСТЕЙ ЗАЖИГАНИЯ И НЕИСПРАВНОСТЕЙ АККУМУЛЯТОРНОЙ БАТАРЕИ В МОДУЛЕ КЛАССИФИКАЦИИ ПАССАЖИРОВ (OCM) ПРИМЕЧАНИЕ: Убедитесь, что аккумуляторная батарея полностью заряжена. ПРИМЕЧАНИЕ: При повторном подключении компонентов системы подушек безопасности зажигание должно быть выключено, а аккумуляторная батарея должна быть отсоединена. Включите зажигание, затем выключите, а затем снова включите. С помощью инструмента сканирования прочитайте Модуль классификации пассажиров (OCM) dcs. (ref-246993-S15858700402007011000000)
  2. 2) ПРОВЕРЬТЕ, ЧТО ДАТЧИК ВЕСА СИДЕНИЯ расшифровка кода ошибки B1B82-пассажир 4 - левый задний PERFORMANCE АКТИВЕН С ПОМОЩЬЮ СКАНИРУЮЩЕГО УСТРОЙСТВА СЧИТАЙТЕ ДАННЫЕ С ПОМОЩЬЮ СКАНИРУЮЩЕГО УСТРОЙСТВА. Отображается ли на дисплее СКАНИРУЮЩЕГО УСТРОЙСТВА: B1B82-пассажир WEIGHT датчик 4 - левый REREAR PERPER? Да Перейти к шагу 3). Нет к шагу 5).
  3. 3) ПРОВЕРКА ПОДВЕСНЫХ ПРОВОДОВ И РАЗЪЕМОВ ДЛЯ ПАССАЖИРСКИХ СИДЕНИЙ. ПРЕДУПРЕЖДЕНИЕ: Во избежание травм или смерти выключите зажигание, отсоедините батарею и подождите две минуты перед продолжением. Используя схему / схему электропроводки в качестве руководства, проверьте электропроводку и разъемы для пассажирских сидений. Проверьте наличие натянутых, пробитых, защемленных или частично сломанных проводов и сломанных, изогнутых, вытолкнутых, распределенных, корродированных или загрязненных клемм. Есть ли какие-либо из этих условий? да ПРИМЕЧАНИЕ: Не пытайтесь, чтобы заменить электропроводку. (ref-246997-S22327701092007011000000)
  4. 4. ВЫПОЛНИТЕ ПРОВЕРКУ СИСТЕМЫ УПРАВЛЕНИЯ И КОНТРОЛЯ СОСТОЯНИЯ. Выполните следующее: Проверьте систему УПРАВЛЕНИЯ И КОНТРОЛЯ СОСТОЯНИЯ: Выполните следующее: Выполните следующее: Выполните следующее: Выполните следующее: Выполните следующее: Выполните следующее: Выполните следующее: (ref-246917-S20562327402007011000000)(ref-246997-S27975742432007011000000)(ref-246993-S15858700402007011000000)(ref-246997-S22327701092007011000000)
  5. 5) Выполните ПРОВЕРКУ ДЛЯ ПЕРЕМЕЖАЮЩЕГОСЯ СОСТОЯНИЯ ПНЕВМАТИЧЕСКОГО КАБЕЛЯ. При помощи прибора для проверки, проверьте или сотрите все датчики от всех модулей пневматической подушки. Если какие-либо АКТИВНЫЕ коды присутствуют, они должны быть устранены перед диагностированием каких-либо коррозии. ПРЕДУПРЕЖДЕНИЕ. Чтобы избежать травмы или смерти, выключите зажигание, отключите аккумулятор и подождите две минуты, прежде чем продолжить. Используя схему / схему электропроводки в качестве руководства, проверьте проводку и разъемы. Ищите изломанные, проколотые, защемленные или поврежденные провода.
  1. 1) ПРОВЕРЬТЕ НАЛИЧИЕ АКТИВНЫХ ВНУТРЕННИХ НЕИСПРАВНОСТЕЙ, НЕИСПРАВНОСТЕЙ ЗАЖИГАНИЯ И НЕИСПРАВНОСТЕЙ АККУМУЛЯТОРНОЙ БАТАРЕИ В МОДУЛЕ КЛАССИФИКАЦИИ ПАССАЖИРОВ (OCM) ПРИМЕЧАНИЕ: Убедитесь, что аккумуляторная батарея полностью заряжена. ПРИМЕЧАНИЕ: При повторном подключении компонентов системы подушек безопасности зажигание должно быть выключено, а аккумуляторная батарея должна быть отсоединена. Включите зажигание, затем выключите, а затем снова включите. С помощью инструмента сканирования прочитайте Модуль классификации пассажиров (OCM) dcs. (ref-246993-S15858700402007011000000)
  2. 2) ПРОВЕРЬТЕ, ЧТО ДАТЧИК ВЕСА СИДЕНЬЯ ПАССАЖИРА расшифровка кода ошибки B1B87 1 - ПРАВЫЙ ЗАДНИЙ РАБОЧИЙ РЕЖИМ АКТИВЕН С ПОМОЩЬЮ СКАНИРУЮЩЕГО УСТРОЙСТВА считайте показания датчиков OCM. Отображает ли сканирующее устройство активный сигнал: B1B87-ДАТЧИК ВЕСА СИДЕНЬЯ ПАССАЖИРА 1 - ПРАВЫЙ ЗАДНИЙ РАБОЧИЙ РЕЖИМ? Да Перейти к шагу 3). Нет Перейти к шагу 5).
  3. 3) ПРОВЕРКА ПОДВЕСНЫХ ПРОВОДОВ И РАЗЪЕМОВ ДЛЯ ПАССАЖИРСКИХ СИДЕНИЙ. ПРЕДУПРЕЖДЕНИЕ: Во избежание травм или смерти выключите зажигание, отсоедините батарею и подождите две минуты перед продолжением. Используя схему / схему электропроводки в качестве руководства, проверьте электропроводку и разъемы для пассажирских сидений. Проверьте наличие натянутых, пробитых, защемленных или частично сломанных проводов и сломанных, изогнутых, вытолкнутых, распределенных, корродированных или загрязненных клемм. Есть ли какие-либо из этих условий? да ПРИМЕЧАНИЕ: Не пытайтесь, чтобы заменить электропроводку. (ref-246997-S22327701092007011000000)
  4. 4. ПРОВЕДИТЕ ПРОВЕРКУ СОСТОЯНИЯ СЕНСОРА И СИСТЕМЫ ПРОВЕРКИ СОСТОЯНИЯ СЕНСОРА. Выполните следующее: Выполните следующее: Выполните следующее: Выполните следующее: Выполните следующее: Выполните следующее: Выполните следующее: Выполните следующее: (ref-246917-S20562327402007011000000)(ref-246997-S27975742432007011000000)(ref-246997-S22327701092007011000000)(ref-246993-S15858700402007011000000)(ref-246997-S22327701092007011000000)
  5. 5) Выполните ПРОВЕРКУ ДЛЯ ПЕРЕМЕЖАЮЩЕГОСЯ СОСТОЯНИЯ ПНЕВМАТИЧЕСКОГО КАБЕЛЯ. При помощи прибора для проверки, проверьте или сотрите все датчики от всех модулей пневматической подушки. Если какие-либо АКТИВНЫЕ коды присутствуют, они должны быть устранены перед диагностированием каких-либо коррозии. ПРЕДУПРЕЖДЕНИЕ. Чтобы избежать травмы или смерти, выключите зажигание, отключите аккумулятор и подождите две минуты, прежде чем продолжить. Используя схему / схему электропроводки в качестве руководства, проверьте проводку и разъемы. Ищите изломанные, проколотые, защемленные или поврежденные провода.
  1. 1) ПРОВЕРЬТЕ НАЛИЧИЕ АКТИВНЫХ ВНУТРЕННИХ НЕИСПРАВНОСТЕЙ, НЕИСПРАВНОСТЕЙ ДАТЧИКА ЗАЖИГАНИЯ, НЕИСПРАВНОСТЕЙ АККУМУЛЯТОРНОЙ БАТАРЕИ И ДАТЧИКА ПОЛОЖЕНИЯ СИДЕНЬЯ, НЕИСПРАВНОСТЕЙ ВЫСОКОГО ИЛИ НИЗКОГО УРОВНЯ В МОДУЛЕ КЛАССИФИКАЦИИ ПАССАЖИРОВ (OCM) ПРИМЕЧАНИЕ: Убедитесь, что аккумуляторная батарея полностью заряжена. ПРИМЕЧАНИЕ: При повторном подключении компонентов системы подушки безопасности зажигание должно быть выключено, а аккумуляторная батарея должна быть отсоединена. Включите зажигание, затем выключите, а затем снова включите. С помощью инструмента сканирования, прочитайте модуль классификации пассажиров. (ref-246993-S15858700402007011000000)
  2. 2) УБЕДИТЕСЬ, ЧТО B1B8C-водитель Сиденье TRACK датчик положения цепь PERFORMANCE IS активно С ПОМОЩЬЮ СКАНИРУЮЩЕГО УСТРОЙСТВА СЧИТАЙТЕ ДАННЫЕ С ПОМОЩЬЮ СКАНИРУЮЩЕГО УСТРОЙСТВА коды неисправностей. Отображает ли сканирующее устройство в активном состоянии: B1B8C-DRIDER Сиденье TRACK положение система? Да Перейти к шагу 3). Нет к шагу 4).
  3. 3) ВЫПОЛНИТЬ ПРОВЕРКУ СОСТОЯНИЯ ДАТЧИКА ПОЛОЖЕНИЯ СИДЕНЬЯ 1 С ПОМОЩЬЮ СКАНИРУЮЩЕГО УСТРОЙСТВА стереть состояние датчика OCM. Выключить зажигание, подождать 10 секунд и затем включить зажигание. Перевести сиденье водителя в полностью переднее положение и затем в полностью заднее положение. Вернуть сиденье водителя в его приблизительное исходное положение. Подождать две минуты, а затем с помощью сканирующего устройства прочитать состояние датчика OCM. Отображает состояние датчика: xtag0-водитель Сиденье. B1B8C B1B8C (ref-246929-S05445742082007011000000)(ref-246997-S22327701092007011000000)(ref-246929-S27290378062007011000000)(ref-246997-S22327701092007011000000)
  4. 4) ПРОВЕДИТЕ ПРОВЕРКУ НА НАЛИЧИЕ НЕИСПРАВНОСТЕЙ В СИСТЕМЕ БЕЗОПАСНОСТИ. Если с помощью прибора для проверки не удалось обнаружить неисправность, то проверьте наличие неисправностей в системе. Проверьте наличие неисправностей в системе, проверьте наличие неисправностей в системе, проверьте наличие неисправностей в системе. Во избежание травм или гибели персонала отключите систему зажигания, отключите аккумуляторную батарею и подождите две минуты. Проверьте электропроводку и разъемы. Проверьте наличие повреждений, проколотых, поврежденных, поврежденных и поврежденных проводов.
  1. 1) ПРОВЕРЬТЕ НАЛИЧИЕ АКТИВНЫХ ВНУТРЕННИХ НЕИСПРАВНОСТЕЙ, НЕИСПРАВНОСТЕЙ ЗАЖИГАНИЯ И НЕИСПРАВНОСТЕЙ АККУМУЛЯТОРНОЙ БАТАРЕИ В МОДУЛЕ КЛАССИФИКАЦИИ ПАССАЖИРОВ (OCM) ПРИМЕЧАНИЕ: Убедитесь, что аккумуляторная батарея полностью заряжена. ПРИМЕЧАНИЕ: При повторном подключении компонентов системы подушек безопасности зажигание должно быть выключено, а аккумуляторная батарея должна быть отсоединена. Включите зажигание, затем выключите, а затем снова включите. С помощью инструмента сканирования прочитайте Модуль классификации пассажиров (OCM) dcs. (ref-246993-S15858700402007011000000)
  2. 2) УБЕДИТЕСЬ В ТОМ, ЧТО B1B91-водитель TRACK датчик положения CONFIGURATION MISMATCH IS активно С ПОМОЩЬЮ СКАНИРУЮЩЕГО УСТРОЙСТВА УДАЛИТЕ ДАННЫЕ С ДАТЧИКА ПОЛОЖЕНИЯ СИДЕНЬЯ OCM. ВЫКЛЮЧИТЕ ЕНИЕ ЗАЖИГАНИЯ, подождите 10 секунд, затем включите зажигание. Подождите 2 минуты, а затем с помощью сканирующего устройства считайте данные с датчика OCM. Отображает ли сканирующее устройство в активном состоянии: xtagB1B91-водитель SESH ПОЛОЖЕНИЕ ДАТЧИКА ПОЛОЖЕНИЯ ПОЛОЖЕНИЯ СИДЕНЬЯ ДАТЧИКА СИДЕНЬЯ Mmmmm? Шаг 3? Да Выполнить? Выполнить? (ref-246997-S22327701092007011000000)
  3. 3) ПРОВЕРИТЬ ПРОВОДКУ Выключите зажигание. Проверьте проводку сиденья водителя и пассажира на наличие датчиков положения сиденья. Присутствуют ли датчики положения сиденья? Да Замените OCM. Обратитесь к " МОДУЛЮ КЛАССИФИКАЦИИ ПАССАЖИРОВ ". Выполните " * OCS VERIFICATION проверка - VER 1 ". Нет Выполните " * OCS VERIFICATION проверка - VER 1 ". (ref-246929-S27290378062007011000000)(ref-246997-S22327701092007011000000)(ref-246997-S22327701092007011000000)
  1. 1) УБЕДИТЕСЬ В ТОМ, ЧТО расшифровка кода ошибки B1BA5 подушки безопасности пиропатрон CONFIGURATION MISMATCH IS активно ПРИМЕЧАНИЕ: Убедитесь, что аккумулятор полностью заряжен. ПРИМЕЧАНИЕ: При повторном подключении компонентов системы подушек безопасности необходимо выключить зажигание и отсоединить аккумулятор. Включите зажигание. С помощью инструмента сканирования прочитайте ORC коды неисправностей (DTC) (расшифровка кода ошибки). Отображает ли инструмент сканирования активное состояние: xtag1 подушки безопасности SQUCONFIGURATION MMATGO 5 Шаг да). B1BA5
  2. 2) УДОСТОВЕРИТЬСЯ В ТОМ, ЧТО ТРАНСПОРТНОЕ СРЕДСТВО ОБОРУДОВАНО СИСТЕМОЙ КЛАССИФИКАЦИИ ВОДИТЕЛЯ И ПАССАЖИРОВ (ОКС) Транспортные средства, оборудованные системой классификации пассажиров (ОКС), будут иметь индикаторную лампу включения / выключения подушки безопасности пассажира, установленную на приборной панели. УДОСТОВЕРИТЬСЯ В ТОМ, ЧТО ТРАНСПОРТНОЕ СРЕДСТВО ОБОРУДОВАНО ЭТОЙ ИНДИКАТОРНОЙ ЛАМПОЙ. С ПОМОЩЬЮ ИНСТРУМЕНТА СКАНИРОВАНИЯ выберите ECU View и проверьте, активен ли на автобусе модуль классификации пассажиров (ОК). (ref-246929-S07850149422007011000000)(ref-246997-S18928432262007011000000)
  3. 3) ПРОВЕРИТЬ НОМЕР ДЕТАЛИ ORC С ПОМОЩЬЮ СКАНИРУЮЩЕГО ИНСТРУМЕНТА С помощью сканирующего инструмента выберите Вид ECU, выберите ORC, выберите Детали ECU и прочитайте номер детали ORC. Правильно ли указан номер детали для транспортного средства? Да Перейдите к шагу 4). Нет Замените " КОНТРОЛЛЕР УДЕРЖИВАЮЩЕГО УСТРОЙСТВА ПАССАЖИРА ". Выполните " * ORC VERIFICATION проверка - VER 1 ". (ref-246929-S07850149422007011000000)(ref-246997-S18928432262007011000000)
  4. 4) ПРОВЕРКА VIN С ПОМОЩЬЮ СКАНИРУЮЩЕГО ИНСТРУМЕНТА С ПОМОЩЬЮ СКАНИРУЮЩЕГО ИНСТРУМЕНТА ПРОЧИТАЙТЕ VIN. Отображается ли правильный VIN? Да Замените " РЕГУЛЯТОР УДЕРЖИВАНИЯ ПАССАЖИРА ". Выполните " * ORC VERIFICATION проверка - VER 1 ". Нет Замените " модуль-POWERTAIN управление ". Выполните " * ORC VERIFICATION проверка - VER 1 ". (ref-246929-S07850149422007011000000)(ref-246997-S18928432262007011000000)(ref-246912-S21217387632007011000000)(ref-246997-S18928432262007011000000)
  5. 5) Выполните ПРОВЕРКУ ДЛЯ ПЕРЕМЕЖАЮЩЕГОСЯ СОСТОЯНИЯ ПНЕВМАТИЧЕСКОГО КАБЕЛЯ. При помощи прибора для проверки, проверьте или сотрите все датчики от всех модулей пневматической подушки. Если какие-либо АКТИВНЫЕ коды присутствуют, они должны быть устранены перед диагностированием каких-либо коррозии. ПРЕДУПРЕЖДЕНИЕ. Чтобы избежать травмы или смерти, выключите зажигание, отключите аккумулятор и подождите две минуты, прежде чем продолжить. Используя схему / схему электропроводки в качестве руководства, проверьте проводку и разъемы. Ищите изломанные, проколотые, защемленные или поврежденные провода.

Обратитесь к разделу B1BA7-ТРЕБУЕТСЯ ПРОВЕРКА СИСТЕМЫ КЛАССИФИКАЦИИ ПАССАЖИРОВ для процедуры диагностического теста.

Схема №184
  1. 1) ПРОВЕРЬТЕ НАЛИЧИЕ ДИАГНОСТИЧЕСКОГО КОДА ВОДИТЕЛЯ И ПАССАЖИРОВ (OCM) активно коды неисправностей: активно INTERNAL FAILURES зажигание FAULTS аккумулятор неисправность WEIGHT датчик ПРИМЕЧАНИЕ: Убедитесь, что аккумулятор полностью заряжен. ПРИМЕЧАНИЕ: При повторном подключении компонентов системы подушки безопасности зажигание должно быть выключено, а аккумулятор должен быть отсоединен. Включите зажигание, затем выключите, а затем снова включите. С помощью инструмента сканирования, ознакомьтесь с модулем классификации пассажиров (OCM Scan GO). (ref-246993-S15858700402007011000000)
  2. 2) УБЕДИТЕСЬ В ТОМ, ЧТО ТРЕБУЕТСЯ ПРОВЕРКА СИСТЕМЫ КЛАССИФИКАЦИИ расшифровка кода ошибки B1BA7-OCCUPANT АКТИВНА С помощью сканирующего устройства прочтите OCM коды неисправностей (DTC) (расшифровка кода ошибки). Отображает ли сканирующее устройство активно: B1BA7-OCCUPANT CLASSIFICATION система VERIFICATION REQUIRED? Yes Go To step 3). No Go To step 4).
  3. 3. ПРОВЕДИТЕ ПРОВЕРКУ СИСТЕМЫ КОНТРОЛЯ И УПРАВЛЕНИЯ. Выполните следующие действия: Проверьте систему КОНТРОЛЯ И УПРАВЛЕНИЯ: Выполните следующее: Выполните следующее: Выполните следующее: Выполните следующее: Выполните следующее: Выполните следующее: Выполните следующее: Выполните следующее: B1BA7 (ref-246917-S20562327402007011000000)(ref-246997-S27975742432007011000000)(ref-246997-S22327701092007011000000)(ref-246993-S15858700402007011000000)(ref-246997-S22327701092007011000000)
  4. 4) проверить FOR активно расшифровка кода ошибки B1BA8-OCM система OUT OF CALIBRATION / NOT CALIBRATED С ПОМОЩЬЮ СКАНИРУЮЩЕГО УСТРОЙСТВА СЧИТАЙТЕ ДАННЫЕ С ПОМОЩЬЮ СКАНИРУЮЩЕГО УСТРОЙСТВА. ОТОБРАЖАЕТ ЛИ СКАНИРУЮЩЕЕ УСТРОЙСТВО АКТИВНОЕ: B1BA8-OCM система OUT CALIBRATED / NOT CALIBRIBRATED? да Диагностдиагностики и РЕМОНТА расшифровка кода ошибки. См. " DICODE CODE CODE оглавление оглавление оглавление оглавление оглавление ". No " * Per" - Тест - No Perperfect " * OC1 - Проверка. (ref-246993-S15858700402007011000000)(ref-246997-S22327701092007011000000)
  1. Tm. Выполнить проверку DANT. Проверка состояния системы. Проверка состояния системы. Проверка состояния системы. Проверка состояния системы. Проверка состояния системы. Проверка состояния системы. Проверка состояния системы. Проверка состояния системы. Проверка состояния системы. Проверка состояния системы. Проверка состояния системы. Проверка состояния системы. Проверка состояния системы. Проверка состояния системы. Проверка состояния системы. Проверка состояния системы. Проверка состояния системы. Проверка состояния системы. Проверка состояния системы. Проверка состояния системы. B1BA8 (ref-246917-S20562327402007011000000)(ref-246997-S27975742432007011000000)(ref-246993-S15858700402007011000000)(ref-246997-S22327701092007011000000)
Схема №185
  1. 1) ПРОВЕРЬТЕ НАЛИЧИЕ АКТИВНОГО расшифровка кода ошибки ПРИМЕЧАНИЕ: Убедитесь, что аккумулятор полностью заряжен. ПРИМЕЧАНИЕ: При повторном подключении компонентов системы подушки безопасности зажигание должно быть выключено, а аккумулятор должен быть отсоединен. Включите зажигание, затем выключите, а затем снова включите. С помощью сканирующего инструмента прочитайте коды неисправностей (DTC) (расшифровка кода ошибки). Выберите тип расшифровка кода ошибки. Активный Перейдите к шагу 2). Сохранено Перейти к шагу 5).
  2. 2) проверить FOR активно комбинация приборов коды неисправностей С помощью сканирующего устройства прочитайте комбинация приборов коды неисправностей. Отображает ли сканирующее устройство и активные комбинация приборов коды неисправностей? Да См. список симптомов для проблем, связанных с комбинация приборов. Выполните " * ORC VERIFICATION проверка - VER 1 ". No Go To step 3). (ref-246997-S18928432262007011000000)
  3. 3) ПРОВЕРЬТЕ СОСТОЯНИЕ ЛАМПЫ ORC И ПРИБОРНОЙ ПАНЕЛИ С ПОМОЩЬЮ СКАНИРУЮЩЕГО УСТРОЙСТВА ПРОСМОТРИТЕ ИНФОРМАЦИЮ О ПРИБОРНОЙ ПАНЕЛИ НА ДИСПЛЕЕ ПРИБОРНОЙ ПАНЕЛИ. ПРОКОНТРОЛИРУЙТЕ КЛЮЧ ЗАЖИГАНИЯ И НАБЛЮДАЙТЕ ЗА ИНДИКАТОРНОЙ ПАНЕЛЬЮ SRS Статус ЗАПРОСА (Set / Not Set) во время проверки ЛАМПОЧКИ ПРИБОРНОЙ ПАНЕЛИ. С ПОМОЩЬЮ СКАНИСКАНИРУЮЩЕГО ЮЩЕГО УСТРОЙСТВА. ПРОКОНТРОЛИРУЙТЕ ЙТЕ ЛЯЦИЮ ЙТЕ ЙТЕ ВО СОСТОЯНИЯ ЛАМПЫ ЛАМПЫ ЛАМПЫ ЛАМПЫ ЛАМПЫ (ИНДИКАТОР) во ВРЕМЯ (ИНДИКАТОР). (ref-246930-S40788253952007011000000)(ref-246997-S18928432262007011000000)
  4. 4) ЗАМЕНИТЕ РЕГУЛЯТОР УДЕРЖИВАЮЩЕЙ СИСТЕМЫ ВОДИТЕЛЯ И ПАССАЖИРОВ ПРЕДУПРЕЖДЕНИЕ: Во избежание травмирования или смерти выключите зажигание, отсоедините батарею и подождите две минуты, прежде чем продолжить работу. ПРЕДУПРЕЖДЕНИЕ: Если модуль управления подушкой безопасности сброшен в любое время, он должен быть заменен. Несоблюдение надлежащих мер предосторожности может привести к случайному срабатыванию подушки безопасности и травмированию или смерти. Если нет возможных причин, просмотрите ремонт. Ремонт Замените " РЕГУЛЯТОР УДЕРЖИВАЮЩЕЙ СИСТЕМЫ ВОДИТЕЛЯ И ВОДИТЕЛЯ ". (ref-246929-S07850149422007011000000)(ref-246997-S18928432262007011000000)
  5. 5) Выполните ПРОВЕРКУ ДЛЯ ПЕРЕМЕЖАЮЩЕГОСЯ СОСТОЯНИЯ ПНЕВМАТИЧЕСКОГО КАБЕЛЯ. При помощи прибора для проверки, проверьте или сотрите все датчики от всех модулей пневматической подушки. Если какие-либо АКТИВНЫЕ коды присутствуют, они должны быть устранены перед диагностированием каких-либо коррозии. ПРЕДУПРЕЖДЕНИЕ. Чтобы избежать травмы или смерти, выключите зажигание, отключите аккумулятор и подождите две минуты, прежде чем продолжить. Используя схему / схему электропроводки в качестве руководства, проверьте проводку и разъемы. Ищите изломанные, проколотые, защемленные или поврежденные провода.

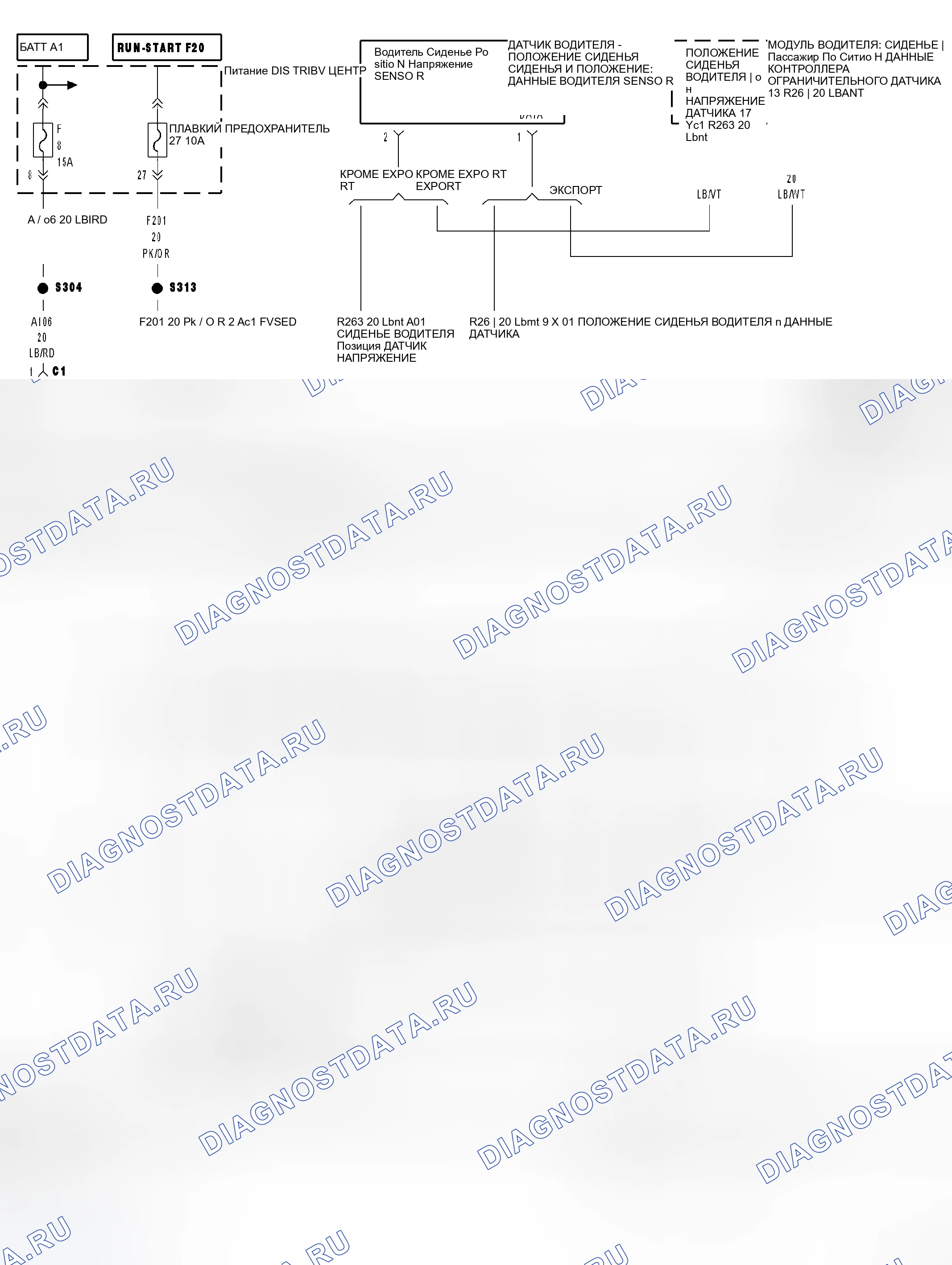

Схема №186
  1. 1) УБЕДИТЕСЬ В ТОМ, ЧТО ЦЕПЬ ПИТАНИЯ ДАТЧИКА ВЕСА ПАССАЖИРСКОГО СИДЕНЬЯ B1BBA АКТИВНА расшифровка кода ошибки С ПОМОЩЬЮ СКАНИРУЮЩЕГО УСТРОЙСТВА прочтите сообщение OCM коды неисправностей (DTC) (расшифровка кода ошибки). Отображает ли сканирующее устройство активное состояние: B1BBA-ЦЕПЬ ПИТАНИЯ ДАТЧИКА ВЕСА ПАССАЖИРСКОГО СИДЕНЬЯ? Да Замените OCM. Обратитесь к " МОДУЛЮ КЛАССИФИКАЦИИ ПАССАЖИРОВ ". Выполните процедуру " xtag2-OCUPANT CLASSIFIFICATION VERVERIFY ". B1BA7 (ref-246929-S27290378062007011000000)(ref-246995-S36671916322007011000000)
  2. 2) ПРОВЕРКА ПОДВЕСНЫХ ПРОВОДОВ И РАЗЪЕМОВ ДЛЯ ПАССАЖИРСКИХ СИДЕНИЙ. ПРЕДУПРЕЖДЕНИЕ: Во избежание травм или смерти выключите зажигание, отсоедините аккумулятор и подождите две минуты перед продолжением. Используя схему / схему электропроводки в качестве руководства, проверьте электропроводку и разъемы для пассажирских сидений. Проверьте наличие натянутых, проколотых, защемленных или частично сломанных проводов и сломанных, изогнутых, вытолкнутых, распределенных, корродированных или загрязненных клемм. Имеются ли какие-либо из этих условий в наличии? да ПРИМЕЧАНИЕ: Не пытайтесь для замены электропроводки. (ref-246997-S22327701092007011000000)
  3. 3) Проверьте НА ПРЕРЫВИСТЫЙ СИГНАЛ БЕЗОПАСНОСТИ. С помощью инструмента сканирования, запишите и сотрите все расшифровка кода ошибки, отвечающие за OCM. Если присутствуют какие-либо АКТИВНЫЕ коды, они должны быть устранены перед диагностированием каких-либо сохраненных кодов. ПРЕДУПРЕЖДЕНИЕ: Во избежание травмы или смерти, выключите зажигание, отключите аккумулятор и подождите две минуты. Используя схему / схему в качестве руководства, проверьте проводку и разъемы. Проверьте на предмет изношенных, проколотых или частично оборванных проводов.
  1. 1) УБЕДИТЕСЬ В ТОМ, ЧТО ЦЕПЬ ПИТАНИЯ ДАТЧИКА ВЕСА ПАССАЖИРСКОГО СИДЕНЬЯ B1BBA АКТИВНА С ПОМОЩЬЮ СКАНИРУЮЩЕГО УСТРОЙСТВА прочтите сообщение OCM коды неисправностей (DTC) (расшифровка кода ошибки). Отображается ли на сканирующем устройстве активный сигнал: B1BBB-пассажир Сиденье WEIGHT датчик входы SHORTED? Да Заменить OCM. См. " МОДУЛЬ КЛАССИФИКАЦИИ ПАССАЖИРОВ ". Выполните Процедуру ПРОВЕРКИ ПЕРЕХОДА " XTXTAG2-OCUPANT ". B1BA7 (ref-246929-S27290378062007011000000)(ref-246995-S36671916322007011000000)
  2. 2) ПРОВЕРКА ПОДВЕСНЫХ ПРОВОДОВ И РАЗЪЕМОВ ДЛЯ ПАССАЖИРСКИХ СИДЕНИЙ. ПРЕДУПРЕЖДЕНИЕ: Во избежание травм или смерти выключите зажигание, отсоедините аккумулятор и подождите две минуты перед продолжением. Используя схему / схему электропроводки в качестве руководства, проверьте электропроводку и разъемы для пассажирских сидений. Проверьте наличие натянутых, проколотых, защемленных или частично сломанных проводов и сломанных, изогнутых, вытолкнутых, распределенных, корродированных или загрязненных клемм. Имеются ли какие-либо из этих условий в наличии? да ПРИМЕЧАНИЕ: Не пытайтесь для замены электропроводки. (ref-246997-S22327701092007011000000)
  3. 3) Проверьте НА ПРЕРЫВИСТЫЙ СИГНАЛ БЕЗОПАСНОСТИ. С помощью инструмента сканирования, запишите и сотрите все расшифровка кода ошибки, отвечающие за OCM. Если присутствуют какие-либо АКТИВНЫЕ коды, они должны быть устранены перед диагностированием каких-либо сохраненных кодов. ПРЕДУПРЕЖДЕНИЕ: Во избежание травмы или смерти, выключите зажигание, отключите аккумулятор и подождите две минуты. Используя схему / схему в качестве руководства, проверьте проводку и разъемы. Проверьте на предмет изношенных, проколотых или частично оборванных проводов.
Схема №187
  1. 1) проверка CONDITIONS активно INTERNAL расшифровка кода ошибки зажигание расшифровка кода ошибки аккумулятор расшифровка кода ошибки CODE Сиденье WEIGHT датчик расшифровка кода ошибки ПРИМЕЧАНИЕ: Убедитесь, что батарея полностью заряжена. ПРИМЕЧАНИЕ: При повторном подключении компонентов системы подушки безопасности зажигание должно быть выключено и батарея должна быть отсоединена. Включите зажигание, затем выключите, а затем снова включите. С помощью сканирующего устройства прочтите модуль классификации пассажиров (OCM). (ref-246993-S15858700402007011000000)
  2. 2) активно OR STORED расшифровка кода ошибки С помощью сканирующего инструмента прочитайте OCM коды неисправностей (DTC) (расшифровка кода ошибки). Отображает ли сканирующий инструмент активно: B1BBC-NEGATIVE система WEIGHT? Да Перейти к шагу 3). Нет Перейти к шагу 4).
  3. 3) ВЫПОЛНИТЕ ПРОВЕРКУ DANT МОДУЛЬ ПРОВЕРКИ 1. Выполните проверку Ds. Выполните проверку Dc. Выполните следующее: Выполните следующее: Выполните следующее: Выполните следующее: Выполните следующее: Выполните следующее: Выполните следующее: Выполните следующее: Выполните следующее: B1BA8 (ref-246917-S20562327402007011000000)(ref-246997-S27975742432007011000000)(ref-246997-S22327701092007011000000)(ref-246993-S15858700402007011000000)(ref-246997-S22327701092007011000000)
  4. 4) СОХРАНЕННЫЕ КОДЫ БЕЗОПАСНОСТИ. Проверьте, нет ли у вас неисправностей в СИСТЕМЕ БЕЗОПАСНОСТИ. Проверьте, нет ли у вас неисправностей в СИСТЕМЕ БЕЗОПАСНОСТИ. Проверьте, нет ли неисправностей в системе безопасности. Проверьте, нет ли неисправностей в системе безопасности. Проверьте, нет ли неисправностей в системе безопасности. Проверьте, нет ли неисправностей в системе безопасности. Проверьте, нет ли неисправностей. B1BBC
  1. 1) КОНФИГУРАЦИЯ МОДУЛЯ Отображает ли сканирующее устройство ТАБЛИЦУ ТЕКУЩЕЙ КОНФИГУРАЦИИ B1BBD-OCM НЕЗАПРОГРАММИРОВАННУЮ? Да Выполните диагностическую процедуру " B1BA7-OCCUPANT CLASSIFICATION система VERIFICATION REQUIRED ". Нет Замените OCM. Обратитесь к " МОДУЛЮ КЛАССИФИКАЦИИ OCANDANT ". С помощью сканирующего устройства выполните процедуру ПРОВЕРКИ СИСТЕМЫ OCM. (ref-246995-S36671916322007011000000)(ref-246929-S27290378062007011000000)
  1. 1) проверить FOR активно расшифровка кода ошибки Включите зажигание. С помощью сканера прочитайте ORC коды неисправностей (DTC) (расшифровка кода ошибки). Активна ли запись данных развертывания Full расшифровка кода ошибки? Да Перейдите к шагу 2). Нет Выполните " * ORC VERIFICATION проверка - VER 1 ". (ref-246997-S18928432262007011000000)
  2. 2) ЗАМЕНИТЕ РЕГУЛЯТОР УДЕРЖИВАЮЩЕЙ СИСТЕМЫ ВОДИТЕЛЯ И ПАССАЖИРОВ ПРЕДУПРЕЖДЕНИЕ: Во избежание травм или смерти выключите зажигание, отсоедините батарею и подождите две минуты, прежде чем продолжить. ПРЕДУПРЕЖДЕНИЕ: Если модуль управления подушкой безопасности сброшен в любое время, его необходимо заменить. Несоблюдение надлежащих мер предосторожности может привести к случайному срабатыванию подушки безопасности и травме или смерти. Просмотр ремонта. Замените " РЕГУЛЯТОР УДЕРЖИВАЮЩЕЙ СИСТЕМЫ ВОДИТЕЛЯ и ПАССАЖИРОВ ". Выполните " * ORC VERIFICATION проверка - VER 1 ". (ref-246929-S07850149422007011000000)(ref-246997-S18928432262007011000000)
  1. 1) ПРОВЕРКА НА НАЛИЧИЕ АКТИВНЫХ ВНУТРЕННИХ НЕИСПРАВНОСТЕЙ, НЕИСПРАВНОСТЕЙ ЗАЖИГАНИЯ И НЕИСПРАВНОСТЕЙ АККУМУЛЯТОРНОЙ БАТАРЕИ Отображение В МОДУЛЕ КЛАССИФИКАЦИИ ПАССАЖИРОВ (OCM) ПРИМЕЧАНИЕ: Убедитесь, что аккумуляторная батарея полностью заряжена, зажигание должно быть выключено, а аккумуляторная батарея должна быть отсоединена. Включите зажигание, затем выключите, а затем снова включите. ПРИМЕЧАНИЕ: Этот расшифровка кода ошибки займет 10 минут для созревания, предоставьте много времени для того, чтобы код успел пройти через рабочее пространство. (ref-246993-S15858700402007011000000)
  2. 2) УБЕДИТЕСЬ В ТОМ, ЧТО расшифровка кода ошибки B1BC8-пассажир Сиденье WEIGHT SENSORS PERFORMANCE IS активно С ПОМОЩЬЮ СКАНИРУЮЩЕГО ИНСТРУМЕНТА СЧИТАЙТЕ OCM коды неисправностей (DTC) (расшифровка кода ошибки). Показывает ли сканирующий инструмент активно: B1BC8-пассажир Сиденье WEIGHT SENSORS PERFORMANCE? Да Перейти к шагу 3). Нет К шагу 6).
  3. 3) ПРОВЕРЬТЕ НАЛИЧИЕ ДРУГИХ АКТИВНЫХ НЕИСПРАВНОСТЕЙ ДАТЧИКА ВЕСА ПАССАЖИРСКОГО СИДЕНЬЯ В OCM С помощью сканирующего устройства считайте данные с датчика OCM. Отображает ли сканирующее устройство какие-либо другие активные датчики датчика веса сиденья? Да Диагностируйте и устраните неисправности. Обратитесь к разделу " ИНДЕКС ДИАГНОСТИЧЕСКОГО КОДА ". Нет перехода к шагу 4). (ref-246993-S15858700402007011000000)
  4. 4) ПРОВЕРКА ПОДВЕСНЫХ ПРОВОДОВ И РАЗЪЕМОВ ДЛЯ ПАССАЖИРСКИХ СИДЕНИЙ ВНИМАНИЕ: Во избежание травм или смерти выключите зажигание, отсоедините батарею и подождите две минуты, прежде чем продолжить. Используя электросхему / схему в качестве руководства, проверьте электропроводку и разъемы подвесных проводов для пассажирских сидений. Проверьте наличие натянутых, пробитых, защемленных или частично сломанных проводов и сломанных, изогнутых, вытолкнутых, растянутых, коррозированных или загрязненных клемм. Есть ли какие-либо из этих условий в наличии? да ПРИМЕЧАНИЕ: Не Пытайтесь для ремонта электропроводки. (ref-246997-S22327701092007011000000)
  5. ВЫПОЛНИТЕ ПРОВЕРКУ СИСТЕМЫ УПРАВЛЕНИЯ И КОНТРОЛЯ. Выполните проверку СИСТЕМЫ УПРАВЛЕНИЯ И КОНТРОЛЯ. Выполните проверку системы УПРАВЛЕНИЯ И КОНТРОЛЯ. Нажмите кнопку " Проверить систему управления ". Нажмите кнопку " Проверить систему управления и контроль ". Нажмите кнопку " Проверить систему управления и контроль ". Нажмите кнопку " Проверить систему управления и контроль ". Нажмите кнопку " Проверить систему управления и контроль ". (ref-246917-S20562327402007011000000)(ref-246997-S27975742432007011000000)(ref-246997-S22327701092007011000000)(ref-246993-S15858700402007011000000)(ref-246997-S22327701092007011000000)
  6. 6) ИСПЫТАЙТЕ ДЛЯ ТОГО, ЧТОБЫ ПРЕДОТВРАТИТЬ ПОПАДАНИЕ В СИСТЕМУ БЕЗОПАСНОСТИ. Не допускайте никаких действий, связанных с неполадками в системе безопасности. Не допускайте никаких действий, связанных с неполадками в системе безопасности. Не допускайте никаких действий, связанных с неполадками в системе безопасности. Не допускайте никаких действий, связанных с неполадками в системе безопасности. Не допускайте никаких действий, связанных с неполадками в системе безопасности. Не допускайте никаких действий, связанных с неполадками в системе безопасности.
Схема №188

Принципиальная схема системы подушек безопасности " (См. ЭЛЕКТРИЧЕСКИЕ / УДЕРЖИВАЮЩИЕ УСТРОЙСТВА - СХЕМЫ И СХЕМЫ) ". (ref-246966-S21278247272007011000000)

  1. 1) УБЕДИТЕСЬ В ТОМ, ЧТО расшифровка кода ошибки B2102-зажигание RUN / START вход высокий уровень в цепи IS активно ПРИМЕЧАНИЕ: Убедитесь, что батарея полностью заряжена. ПРИМЕЧАНИЕ: При повторном подключении компонентов системы подушки безопасности зажигание должно быть выключено и батарея должна быть отсоединена. Включите зажигание, затем выключите, а затем снова включите. С помощью сканирующего инструмента прочитайте модуль классификации пассажиров (OCM) вход коды неисправностей (DTC) (расшифровка кода ошибки). Отображает активный Xgo _ step X1-цепь. B2102
  2. 2) ПРОВЕРКА НА НАЛИЧИЕ ДАТЧИКОВ, СВЯЗАННЫХ С СИСТЕМОЙ ЗАРЯДКИ, В МОДУЛЕ УПРАВЛЕНИЯ ТРАНСМИССИЕЙ (блок управления силовым агрегатом (PCM) (блок управления силовым агрегатом)) С помощью сканирующего устройства в окне ECU View выберите блок управления силовым агрегатом и проверьте наличие датчиков, связанных с системой зарядки. Отображает ли сканирующее устройство какие-либо датчики, связанные с системой зарядки? Да Диагностируйте и ремонтируйте датчики. (См. " ИНДЕКС КОДА ДИАГНОСТИКИ "). Нет Замените " КОНТРОЛЛЕР V1 VER * проверка ". (ref-246952-S27907711362007011000000)(ref-246929-S07850149422007011000000)(ref-246997-S22327701092007011000000)
  3. 3) Проверьте ДЛЯ ПРЕРЫВИСТОГО СОСТОЯНИЯ ПНЕВМАТИЧЕСКОГО КАБЕЛЯ. С помощью инструмента сканирования, запишите и сотрите все датчики от всех модулей пневматической подушки. Если присутствуют какие-либо АКТИВНЫЕ коды, они должны быть устранены перед диагностированием каких-либо запомненных кодов. ПРЕДУПРЕЖДЕНИЕ: Чтобы избежать травмы или смерти, выключите зажигание, отключите аккумулятор и подождите две минуты перед началом работы. Используя электросхему / схему в качестве руководства, проверьте проводку и разъемы. Ищите изношенные, пробитые, защемленные или частично оборванные провода и сломанные.
Схема №189

Принципиальная схема системы классификации пассажиров " (См. ЭЛЕКТРИЧЕСКАЯ ЧАСТЬ / УДЕРЖИВАЮЩИЕ УСТРОЙСТВА - СХЕМЫ И СХЕМЫ) ". (ref-246966-S21278247272007011000000)
