Меры предосторожности для дополнительной удерживающей системы (SRS) " подушка безопасности " и " устройство предварительного натяжения ремня безопасности "
Такие дополнительные удерживающие системы, как «ПОДУШКА БЕЗОПАСНОСТИ» и «УСТРОЙСТВО ПРЕДВАРИТЕЛЬНОГО НАТЯЖЕНИЯ РЕМНЯ БЕЗОПАСНОСТИ», используемые вместе с передним ремнем безопасности, помогают снизить риск или тяжесть травм водителя и переднего пассажира при некоторых видах столкновений. Эта система включает в себя входы переключателя ремней безопасности и двухступенчатые модули передних подушек безопасности. Система SRS использует переключатели ремней безопасности для определения развертывания передней подушки безопасности и может развертывать только одну переднюю подушку безопасности в зависимости от тяжести столкновения и от того, являются ли передние пассажиры пристёгнутыми или непристёгнутыми.
Информация, необходимая для безопасного обслуживания системы, включена в статьи " " SRS подушки безопасности (CROSSCABRIOLET) " " и " " РЕМНИ БЕЗОПАСНОСТИ (КРОССКАБРИОЛЕТ). (ref-600177)(ref-600198)
| Предупреждение | Всегда соблюдать следующие пункты для предотвращения случайной активации. Во избежание вывода из строя электрического жгута SRS, который может увеличить риск получения травмы или смерти в случае столкновения, которое приведет к наполнению подушки безопасности оранжевым цветом ", все техническое обслуживание должно выполняться авторизованным дилером NISSAN / INFINITI. Неправильное обслуживание, включая неправильный демонтаж и установку SRS. может привести к травме, вызванной непреднамеренной активацией системы. Для удаления спирального кабеля и модуля подушки безопасности см. (ref-600177) |
|---|
Меры предосторожности при использовании электроинструмента (пневматического или электрического) и молотков
| Предупреждение | Всегда соблюдать следующие пункты для предотвращения случайной активации. При работе рядом с блоком датчика диагностики подушки безопасности или другими датчиками системы подушки безопасности при включенном зажигании или работающем двигателе никогда не использовать воздушные или электрические электроинструменты и не ударяйте молотком по датчику (датчикам). Сильная вибрация может привести к срабатыванию датчика (датчиков) и развертыванию подушки безопасности, что может привести к серьезным травмам. При использовании воздушных или электрических электроинструментов или молотков всегда выключайте ЗАЖИГАНИЕ, отключайте аккумулятор и подождать не менее 3 минут перед выполнением любого обслуживания. |
|---|
Меры предосторожности при обслуживании для моделей со всплывающей рулонной линейкой
| Предупреждение | Всегда соблюдать следующие пункты для предотвращения случайной активации. Риск травмы или смерти пассажира может возрасти, если всплывающая рулонная шина не разворачивается во время столкновения при опрокидывании. Чтобы уменьшить вероятность инцидента, когда всплывающая воздушная шина неработоспособна, все техническое обслуживание должно выполняться дилером NISSAN или INFINITI. Перед снятием и установкой компонентов и жгутов всплывающей рулонной шины всегда выключайте выключатель зажигания, отключить отрицательную клемму аккумулятора и подождать в течение 3 минут или более. (ref-600177)(ref-600151) |
|---|
Меры предосторожности при обслуживании аккумуляторов
Перед отключением аккумулятора опустить окна водителя и пассажира. Это предотвратит любые помехи между краем окна и автомобилем при открытии / закрытии двери. Во время нормальной работы окно слегка поднимается и опускается автоматически, чтобы предотвратить любое вмешательство окна в автомобиль. Функция автоматического окна не будет работать с отключенным аккумулятором.
Специальные инструменты
Номер инструмента (Kent-Moore No) Название инструмента Описание - (-) Модель GR8-1200 NI Многозадачный аккумулятор и электрическая диагностическая станция Тестирует аккумуляторы, системы запуска и зарядки и заряжает аккумуляторы. Инструкции по эксплуатации см. в руководстве по эксплуатации диагностической станции. - (-) Модель EXP-800 NI Аккумулятор и электрический диагностический анализатор Тестирует аккумуляторы и зарядные системы. Инструкции по эксплуатации см. в руководстве по эксплуатации диагностического анализатора
Схема №230
Автоматический выключатель
Термистор PTC генерирует тепло в ответ на протекание тока. Температура (и сопротивление) термисторного элемента изменяется с течением тока. Чрезмерное протекание тока приведет к повышению температуры элемента. Когда температура достигнет указанного уровня, электрическое сопротивление резко возрастет, чтобы контролировать ток цепи.
Уменьшенный ток приведет к охлаждению элемента. Сопротивление соответственно падает, и нормальный ток цепи может возобновиться.
Схема №231
Аккумулятор
| Напечатать | 80D23L | |
|---|---|---|
| 20-часовая пропускная способность | [В - А · ч] | 12 - 62 |
| Ток холодной прокрутки (Для контрольного значения) | [A] | 582 |
Реле нормально разомкнутого, нормально замкнутого и смешанного типа
Реле в основном можно разделить на три типа: нормально разомкнутые, нормально замкнутые и реле смешанного типа.
Схема №232
Схема №233
Схема №234
Обозначение соединителя
Основные обозначения соединителя (в " Компоновке кабельных трасс ") указаны ниже.
Схема №235
Схема №236
Схема №237
Схема №238
Схема №239
Схема №240
Схема №241
Схема №242
Схема №243
Схема №244
Схема №245
Схема №246
Схема №247
Схема №248
Схема №249
Схема №250
Схема №251
Схема №252
Схема №253
Схема №254
Схема №255
Схема №256
Схема №257
Схема №258
Схема №259
Схема №260
Схема №261
Схема №262
Схема №263
Схема №264
Схема №265
Схема №266
Схема №267
Схема №268
Схема №269
Схема №270
Схема №271
Схема №272
Схема №273
Схема №274
Схема №275
Схема №276
Схема №277
Схема №278
Схема №279
Схема №280
Схема №281
Схема №282
Схема №283
Схема №284
Схема №285
Схема №286
Схема №287
Схема №288
Схема №289
Схема №290
Схема №291
Схема №292
Схема №293
Схема №294
Схема №295
Схема №296
Схема №297
Схема №298

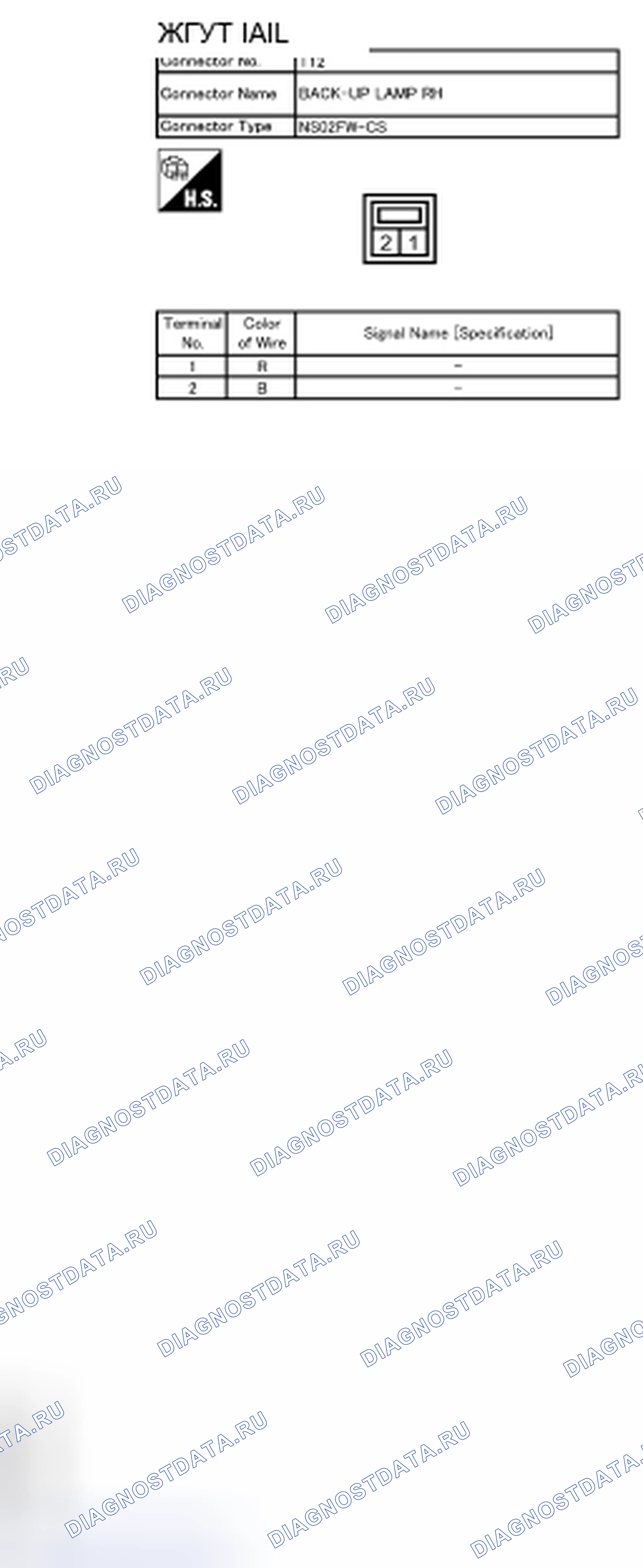

Схема №299
Как обращаться с батареей
| Внимание | Если возникает необходимость запустить двигатель с помощью бустерной батареи и кабелей-перемычек, использовать 12-вольтовую бустерную батарею. После подключения кабелей аккумулятора убедиться, что они плотно прижаты к клеммам аккумулятора для хорошего контакта. Никогда не добавляйте дистиллированную воду через отверстие, используемое для проверки удельного веса. |
|---|
Способы предотвращения чрезмерной разрядки.
Следующие меры предосторожности должны быть приняты для предотвращения чрезмерной разрядки батареи.
Схема №300
Схема №301
- Поверхность аккумулятора (в частности, его верх) всегда следует содержать в чистоте и сухости.
- Клеммные соединения должны быть чистыми и герметичными.
- При каждом регламентном техническом обслуживании проверять уровень электролита. Это также относится к батареям, обозначенным как «низкие эксплуатационные расходы» и «не требующие технического обслуживания».
- Когда транспортное средство не будет использоваться в течение длительного периода времени, отсоединить кабель аккумуляторной батареи от отрицательной клеммы. (Если автомобиль имеет расширенный выключатель предохранителя, выключить его.)
Проверить уровень электролита
| Предупреждение | Никогда не допускайте контакта аккумуляторной жидкости с кожей, глазами, тканями или окрашенными поверхностями. После прикосновения к батарее никогда не прикасайтесь и не трите глаза, пока не тщательно не вымоете руки. Если кислота соприкасается с глазами, кожей или одеждой, немедленно промыть водой в течение 15 минут и обратитесь за медицинской помощью. Невыполнение этого требования может привести к травме или повреждению одежды или окрашенных поверхностей. |
|---|
Схема №302
- Удалить клеточную пробку с помощью подходящего инструмента.
- Добавить дистиллированную воду до уровня МАКС.
СУЛЬФАТИРОВАНИЕ
Схема №303
- Батарея будет полностью разряжена, если она останется без присмотра в течение длительного времени, а удельный вес станет меньше 1 100. Это может привести к сульфатированию на пластинах элемента.
- Чтобы определить, была ли " сульфатирована " батарея, обратить внимание на ее напряжение и ток при зарядке. Как показано на рисунке ниже, на начальном этапе зарядки сульфатированных батарей наблюдается меньший ток и более высокое напряжение.
- Сульфатированная батарея иногда может быть возвращена в эксплуатацию посредством длительной, медленной зарядки, 12 часов или более, с последующим тестом емкости батареи.
Как проверить удельный вес
ПримечаниеПроверить состояние заряда аккумулятора. Периодически проверять удельный вес электролита. Тщательно проверять состояние заряда во избежание чрезмерной разрядки.
Схема №304
- Показания ареометра и термометра считывайте на уровне глаз.
- Использовать приведенную ниже таблицу для корректировки показаний гидрометра в соответствии с температурой электролита.
| Температура электролита батареи [° C (° F)] | Добавить к показаниям удельного веса |
|---|---|
| 71 (160) | 0.032 |
| 66 (150) | 0.028 |
| 60 (140) | 0.024 |
| 54 (130) | 0.020 |
| 49 (120) | 0.016 |
| 43 (110) | 0.012 |
| 38 (100) | 0.008 |
| 32 (90) | 0.004 |
| 27 (80) | 0 |
| 21 (70) | 0.004 |
| 16 (60) | 0.008 |
| 10 (50) | 0.012 |
| 4 (40) | 0.016 |
| 1 (30) | 0.020 |
| 7 (20) | 0.024 |
| 12 (10) | 0.028 |
| 18 (0) | 0.032 |
КОРРЕКЦИЯ ТЕМПЕРАТУРЫ ГИДРОМЕТРА
| Скорректированный удельный вес | Приблизительное состояние заряда |
|---|---|
| 1.260 - 1.280 | Полностью заряженный |
| 1.230 - 1.250 | 3/4 заряжено |
| 1.200 - 1.220 | 1/2 заряжен |
| 1.170 - 1.190 | 1 / 4 заряжено |
| 1.140 - 1.160 | Почти разряжен |
| 1.110 - 1.130 | Полностью разряжен |
Зарядка аккумулятора
| Внимание | Никогда не " быстро заряжайте " полностью разряженную батарею. Держите батарею подальше от открытого пламени во время зарядки. При подключении зарядного устройства сначала подключить провода, затем включить зарядное устройство. Никогда не включайте зарядное устройство первым, так как это может вызвать искру. Если температура электролита батареи поднимается выше 55°C, прекратите зарядку. Всегда заряжайте батарею при температуре ниже 55°C. |
|---|
| Приблизительное состояние заряда | Ток заряда (А) | Время зарядки (ч) |
|---|---|---|
| Полностью заряженный | 5 | 2 |
| 3/4 заряжено | 2.5 | |
| 1/2 заряжен | 5 | |
| 1 / 4 заряжено | 7.5 | |
| Почти разряжен | 9 | |
| Полностью разряжен | 10 |
СПЕЦИФИКАЦИЯ ТАРИФОВ (СТАНДАРТНЫЙ ТАРИФ)
| Приблизительное состояние заряда | Ток заряда (А) | Время зарядки (ч) |
|---|---|---|
| Полностью заряженный | ||
| 3/4 заряжено | 13 | 0.5 |
| 1/2 заряжен | 26 | |
| 1 / 4 заряжено | ||
| Почти разряжен | ||
| Полностью разряжен |
СПЕЦИФИКАЦИЯ ТАРИФОВ ЗАРЯДКИ (БЫСТРАЯ ЗАРЯДКА)
ПримечаниеПоказания амперметра на зарядном устройстве автоматически уменьшатся по мере зарядки аккумулятора. Это указывает на то, что напряжение аккумулятора увеличивается нормально по мере улучшения состояния заряда. Указанные выше зарядные усилители относятся к начальной скорости зарядки. Если после зарядки удельный вес любых двух элементов изменяется более чем на 0 050, аккумулятор следует заменить.
Схема №305
- При перегорании предохранителя перед установкой нового предохранителя обязательно устраните причину неисправности.
- Использовать предохранитель указанного номинала. Никогда не использовать предохранитель более указанного номинала.
- Не устанавливать предохранитель частично; всегда вставляйте его в держатель предохранителя должным образом.
- Снять предохранитель " электрооборудование PARTS (BAT) ", если транспортное средство не используется в течение длительного периода времени.
Выключатель предохранителя с расширенным запасом (если оборудован)
Для транспортировки и хранения на блоке предохранителей (блока предохранителей и реле) может быть установлен следующий выключатель.
Схема №306
- Извлечь переключатель предохранителей с удлиненным накопителем при замене предохранителя переключателя предохранителей с удлиненным накопителем.
- Извлечь переключатель предохранителей, если он вызывает помехи при проверке предохранителя или других предохранителей.
Как продлить хранение Выключателя предохранителя ВКЛ / ВЫКЛ
| Внимание | При работе с выключателем предохранителя с расширенным предохранителем выключить выключатель зажигания. При нормальных условиях выключатель предохранителя с расширенным предохранителем должен находиться во включенном состоянии. Никогда не использовать выключатель предохранителя с расширенным предохранителем, кроме случаев, когда это необходимо. |
|---|
Схема №307
Схема №308
Схема №309
- Тип A Для выключения выключателя предохранителя выдвинутого положения потянуть его вверх в направлении (A), как показано на рисунке. Чтобы включить выключатель предохранителя выдвигаемого положения, нажать на него по направлению (B) в соответствии с рисунком.
- Тип B Чтобы выключить выключатель предохранителя, удерживайте переключатель в положении (A) и потянуть вверх в направлении (B), как показано на рисунке. Для включения выключателя предохранителя нажать кнопку (C) так, как это показано на чертеже.
- Тип C Для выключения выключателя предохранителя выдвинутого положения потянуть его вверх в направлении (A), как показано на рисунке. Чтобы включить выключатель предохранителя выдвигаемого положения, нажать на него по направлению (B) в соответствии с рисунком.
Как проверить
Расплавленную плавкую вставку можно обнаружить либо при визуальном осмотре, либо при ощупывании кончиком пальца. Если ее состояние вызывает сомнения, использовать тестер цепи или тестовую лампу.
Схема №310
| Внимание | Если плавкая вставка должна расплавиться, возможно, что критическая цепь (источник питания или большая токоведущая цепь) закорочена. В таком случае тщательно проверить и устраните причину неисправности. Никогда не оборачивайте снаружи плавкую вставку виниловой лентой. Важно: Никогда не позволяйте плавкой вставке касаться каких-либо других жгутов проводов, виниловых или резиновых деталей. |
|---|
Схема №311
Схема №312
Схема №313
- Демонтировать воздуховод (впускное отверстие), как описано в разделе " РАЗНЕСЕННЫЙ ВИД ". (ref-600157-S41073714852014022400000)
- Отвернуть гайку и болт 1 и снять кронштейн 2 с рамы крепления батареи.
- Снять крышку положительной клеммы батареи.
- Ослабить гайки клемм батареи (1) и отсоединить оба кабеля батареи от клемм аккумулятора. ВНИМАНИЕ: Чтобы предотвратить повреждение деталей, сначала отсоединить кабель батареи от отрицательной клеммы.
- Снять крепежные гайки рамы крепления батареи (2) и рамы крепления батареи (3).
- Извлечь батарею.
| Напечатать | 80D23L | |
|---|---|---|
| 20-часовая пропускная способность | [В - А · ч] | 12 - 62 |
| Ток холодной прокрутки (Для контрольного значения) | [A] | 582 |
