Двигатель - система впуска воздуха: Диагностика Mazda RX-8 I

Как осмотреть систему забора воздуха

1. ПРИМЕЧАНИЕ: Если имеется неправильная установка или неисправность части системы впуска воздуха, это может привести к плохому выбросу, низкой выходной мощности двигателя или грубому холостому ходу.

Схема №9

Войти

1. Визуально осмотрите следующие пункты: Если есть какие-либо нарушения, переустановите или замените воздушный шланг. Нет ли ослабления или отсоединения соединительных частей воздушного шланга и крышки воздухоочистителя? Есть ли ослабление или отсоединение соединительных частей воздушных шлангов и корпуса дроссельной заслонки? Правильно ли установлен шланг? Имеются ли трещины или расколы в воздушном шланге?

Как проверить шланги

1. Обратитесь к схеме прокладки шлангов системы забора воздуха и убедитесь, что шланги установлены в правильном положении (см. " СХЕМА РАЗВОДКИ ШЛАНГОВ СИСТЕМЫ ЗАБОРА ВОЗДУХА "). При наличии каких-либо неисправностей установите их в правильное положение. (ref-178322-S04889313712005061400000)
2. Убедитесь, что на шланге заборного воздуха нет раздавливаний, трещин или расколов. Если есть какие-либо неисправности, отремонтируйте или замените шланг забора воздуха.

Схема №10

Войти

1. Снимите воздуховод свежего воздуха (см. раздел " ДЕМОНТАЖ / МОНТАЖ СИСТЕМЫ ЗАБОРА ВОЗДУХА "). (ref-178322-S25288823672005061400000)
2. Проверьте, нет ли повреждений или отслоений на прокладке теплозащитного экрана для канала свежего воздуха. Если есть какие-либо нарушения, отремонтируйте или замените канал чистого воздуха.

Схема №11

Войти

1. Убедитесь, что изолятор воздухоочистителя установлен. Если он не был установлен, установите изолятор.

Как осмотреть элемент воздухоочистителя

1. Снимите воздушный шланг (см. раздел " ДЕМОНТАЖ / МОНТАЖ СИСТЕМЫ ЗАБОРА ВОЗДУХА "). (ref-178322-S25288823672005061400000)
2. Снимите крышку воздухоочистителя (см. раздел " СНЯТИЕ / УСТАНОВКА СИСТЕМЫ ЗАБОРА ВОЗДУХА "). (ref-178322-S25288823672005061400000)
3. Снимите элемент воздухоочистителя (см. раздел " СНЯТИЕ / УСТАНОВКА СИСТЕМЫ ЗАБОРА ВОЗДУХА "). (ref-178322-S25288823672005061400000)
4. Проверьте следующие пункты: Если есть какие-либо нарушения, очистите или замените элемент воздухоочистителя. Наступил ли интервал замены? Загрязнен, поврежден или изогнут элемент воздуховода? Правильно ли уплотнен корпус воздухоочищающего устройства и элемент воздухоотводчика? Установлен ли правильный элемент воздухо- очистителя?

Как осмотреть корпус дросселя

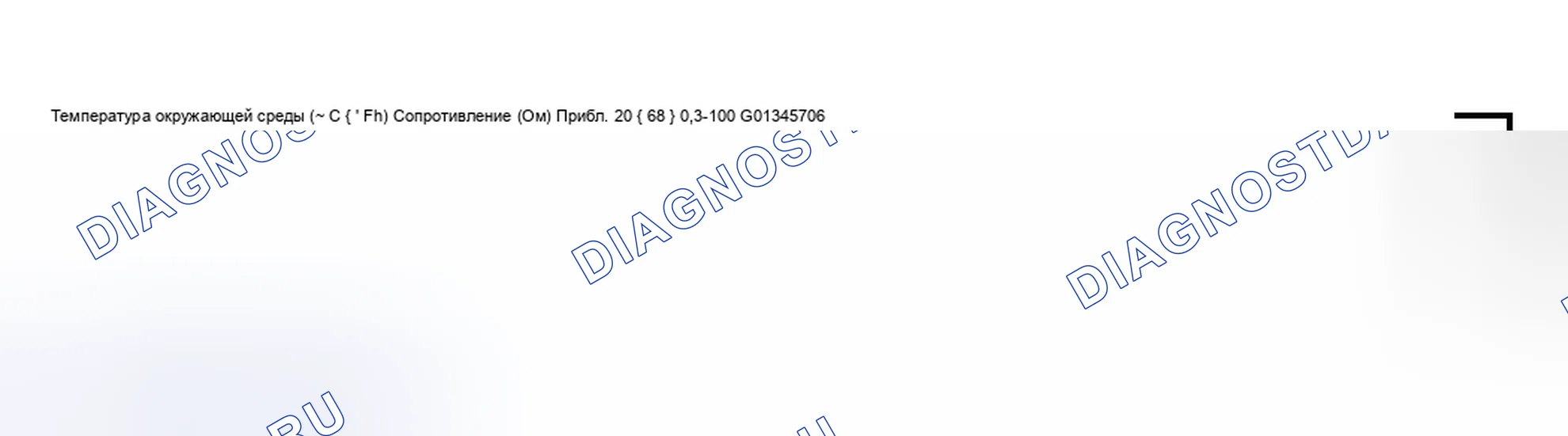

Схема №12

Войти

Схема №13

Войти

Схема №14

Войти

1. Снимите корпус дроссельной заслонки (см. " ДЕМОНТАЖ / МОНТАЖ СИСТЕМЫ ЗАБОРА ВОЗДУХА "). (ref-178322-S25288823672005061400000)
2. С помощью омметра убедитесь в отсутствии неразрывности между корпусом дроссельной заслонки и каждой клеммой корпуса дросселя. Если это не указано, замените корпус дросселя (см. раздел " УДАЛЕНИЕ / УСТАНОВКА СИСТЕМЫ ЗАБОРА ВОЗДУХА "). (ref-178322-S25288823672005061400000)
3. Измерьте сопротивление между клеммами привода дроссельной заслонки с помощью омметра. Если это не указано, замените корпус дросселя (см. раздел " УДАЛЕНИЕ / УСТАНОВКА СИСТЕМЫ ЗАБОРА ВОЗДУХА "). При необходимости выполните проверку цепи на обрыв и короткое замыкание. (ref-178322-S25288823672005061400000)(ref-178322-S06989304582005061400000)

Схема №15

Войти

1. Отстыкуйте разъем СПМ.
2. Проверьте следующие жгуты проводов на обрыв или короткое замыкание (проверка целостности).

Как проверить дроссельный заслонку

1. Снимите корпус дроссельной заслонки (см. " ДЕМОНТАЖ / МОНТАЖ СИСТЕМЫ ЗАБОРА ВОЗДУХА "). (ref-178322-S25288823672005061400000)
2. Откройте дроссельную заслонку из закрытого положения до полного открытия рукой.
3. Проверьте плавность хода дроссельной заслонки. Если проверить невозможно, замените корпус дросселя.
4. Отпустите руку от дроссельной заслонки, когда она находится в полностью открытом положении.
5. Убедитесь, что дроссельная заслонка плавно возвращается в закрытое положение усилием пружины. Если проверить невозможно, замените корпус дросселя.
6. Нажать рукой на дроссельную заслонку из закрытого положения в полностью закрытое.
7. Убедитесь в том, что дроссельная заслонка перемещается приблизительно на 5 °. Если проверка невозможна, замените корпус дроссельной заслонки.

Как проверить обрыв / короткого замыкания цепи

1. Отстыкуйте разъем СПМ.
2. Проверьте следующий жгут проводов на обрыв или короткое замыкание.
