Бортовая диагностика - автоматический трансаксель: Прочее Mazda Protege BJ

Автоматическая трансмиссия (АКПП) 86 иллюстраций ~2 мин чтения

После ремонта

ВниманиеПосле устранения неисправности выполните эту процедуру, чтобы убедиться в том, что неисправность была устранена. При выполнении этой процедуры обязательно управляйте транспортным средством с допустимой скоростью и обращайте внимание на другие транспортные средства.
  1. Подключите WDS или его эквивалент к диагностический разъём-2.
  2. Включите ключ зажигания (двигатель выключен).
  3. Убедитесь, что коды неисправностей удалены из памяти.
  4. Уменьшите температуру ATF до 20 ° C { 20°C } или ниже.
  5. Запустите двигатель, затем подождите 180 секунд или больше.
  6. Прогрейте двигатель и ATX. Температура охлаждающей жидкости двигателя: 60 ° C { 60°C } или выше.
  7. Переведите рычаг селектора из положения P в диапазон 1 (4AT) / M (Sport AT), одновременно нажимая педаль тормоза.
  8. Управляйте транспортным средством в течение 150 секунд или более при скорости транспортного средства от 25 до 59 км / ч { 15-36 миль / ч }, затем 60 км / час { 37 миль / мин } или более в течение 100 секунд и более.
  9. Привод автомобиля в диапазоне D и переключение передач между 1-й и 4-й (работа муфта блокировки гидротрансформатора) передачами.
  10. Постепенно замедляйте и останавливайте транспортное средство.
  11. Убедитесь, что восстановленный расшифровка кода ошибки не повторяется.
Схема №66
Схема №67
Схема №68
Схема №69
DTCОписание

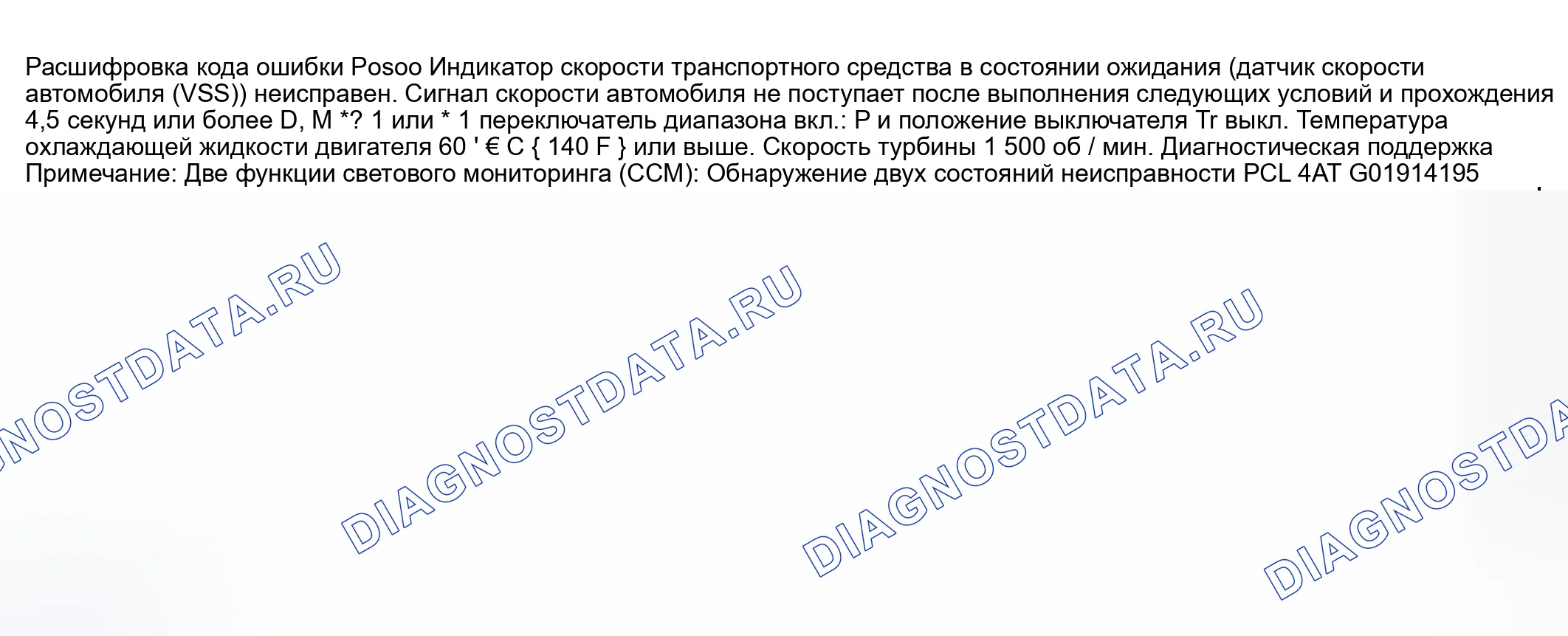

расшифровка кода ошибки P0500 НЕИСПРАВНОСТЬ ДАТЧИКА СКОРОСТИ АВТОМОБИЛЯ (датчик скорости автомобиля (VSS) (датчик скорости автомобиля))
расшифровка кода ошибки P0705 НЕИСПРАВНОСТЬ ЦЕПИ ПЕРЕКЛЮЧАТЕЛЯ ДИАПАЗОНА ПЕРЕДАЧИ (Tr) (КОРОТКОЕ ЗАМЫКАНИЕ)
расшифровка кода ошибки P0706 НЕИСПРАВНОСТЬ ЦЕПИ ПЕРЕКЛЮЧАТЕЛЯ ДИАПАЗОНА ПЕРЕДАЧИ (Tr) (ОБРЫВ СХЕМЫ)
расшифровка кода ошибки P0710 НЕИСПРАВНОСТЬ ЦЕПИ ДАТЧИКА ТЕМПЕРАТУРЫ ТРАНСАКСЕЛЬНОЙ ЖИДКОСТИ (TFT) (КОРОТКОЕ замыкание на массу / ОБРЫВ КОНТУРА)

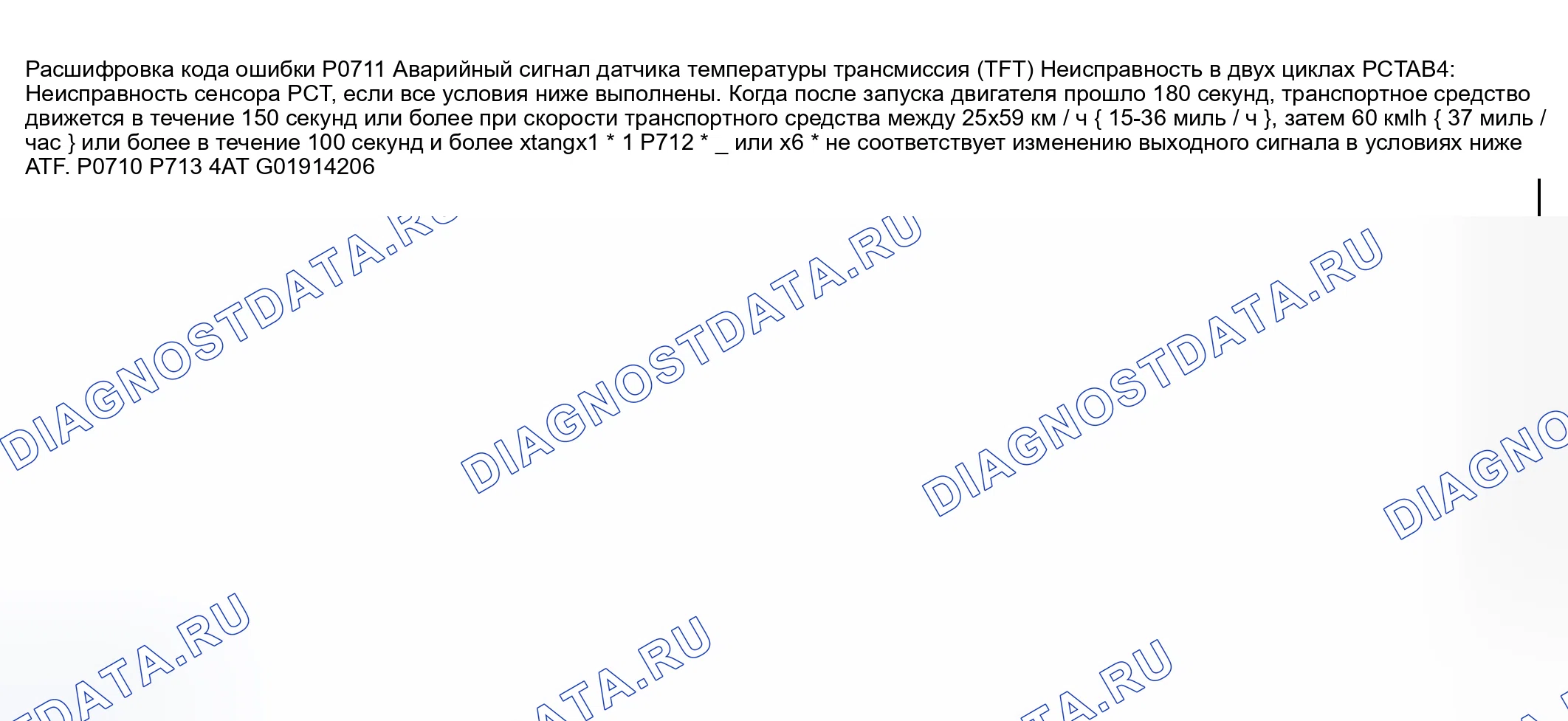

расшифровка кода ошибки P0711 НЕИСПРАВНОСТЬ ЦЕПИ ДАТЧИКА ТЕМПЕРАТУРЫ ЖИДКОСТИ (TFT) трансмиссия (ЗАСТРЕВАНИЕ)
расшифровка кода ошибки P0712 НЕИСПРАВНОСТЬ ЦЕПИ ДАТЧИКА ТЕМПЕРАТУРЫ ТРАНСАКСЕЛЬНОЙ ЖИДКОСТИ (TFT) (замыкание на массу)
расшифровка кода ошибки P0713 НЕИСПРАВНОСТЬ ЦЕПИ ДАТЧИКА ТЕМПЕРАТУРЫ ЖИДКОСТИ (TFT) трансмиссия (РАЗОМКНУТАЯ ЦЕПЬ) (Fs)
расшифровка кода ошибки P0715 НЕИСПРАВНОСТЬ ЦЕПИ ВХОДНОГО ДАТЧИКА / ДАТЧИКА ЧАСТОТЫ ВРАЩЕНИЯ ТУРБИНЫ
расшифровка кода ошибки P0731 ЗУБЧАТОЕ КОЛЕСО 1 НЕПРАВИЛЬНО (ОБНАРУЖЕНО НЕПРАВИЛЬНОЕ ПЕРЕДАТОЧНОЕ ЧИСЛО)
расшифровка кода ошибки P0732 НЕВЕРНАЯ ПЕРЕДАЧА 2 (ОБНАРУЖЕНО НЕПРАВИЛЬНОЕ ПЕРЕДАТОЧНОЕ ЧИСЛО)
расшифровка кода ошибки P0733 НЕВЕРНАЯ ПЕРЕДАЧА 3 (ОБНАРУЖЕНО НЕПРАВИЛЬНОЕ ПЕРЕДАТОЧНОЕ ЧИСЛО)
расшифровка кода ошибки P0734 ЗУБЧАТОЕ КОЛЕСО 4 НЕПРАВИЛЬНО (ОБНАРУЖЕНО НЕПРАВИЛЬНОЕ ПЕРЕДАТОЧНОЕ ЧИСЛО)
расшифровка кода ошибки P0741 ЗАКЛИНИВАНИЕ МУФТЫ ГИДРОТРАНСФОРМАТОРА (муфта блокировки гидротрансформатора)
расшифровка кода ошибки P0742 Заклинивание муфты гидротрансформатора (муфта блокировки гидротрансформатора)
расшифровка кода ошибки P0745 НЕИСПРАВНОСТЬ СОЛЕНОИДА УПРАВЛЕНИЯ ДАВЛЕНИЕМ
расшифровка кода ошибки P0751 ЭЛЕКТРОМАГНИТ ПЕРЕКЛЮЧЕНИЯ A ЗАСТРЯЛ В ВЫКЛЮЧЕННОМ СОСТОЯНИИ
расшифровка кода ошибки P0752 СОЛЕНОИД ПЕРЕКЛЮЧЕНИЯ А ЗАСТРЯЛ НА
расшифровка кода ошибки P0753 НЕИСПРАВНОСТЬ ЭЛЕКТРОМАГНИТА ПЕРЕКЛЮЧЕНИЯ ПЕРЕДАЧ A (ЭЛЕКТРИЧЕСКИЙ)
расшифровка кода ошибки P0756 Переключение SOLENOID B STUCK OFF (Соленоид переключения В застрял)
расшифровка кода ошибки P0757 ЭЛЕКТРОМАГНИТ ПЕРЕКЛЮЧЕНИЯ ПЕРЕДАЧ B ЗАСТРЯЛ НА
расшифровка кода ошибки P0758 НЕИСПРАВНОСТЬ ЭЛЕКТРОМАГНИТА ПЕРЕКЛЮЧЕНИЯ ПЕРЕДАЧ B (ЭЛЕКТРИЧЕСКИЙ)
расшифровка кода ошибки P0761 Переключение SOLENOID C STUCK OFF (СОЛЕНОИД ПЕРЕКЛЮЧЕНИЯ С ЗАСТРЯЛ)
расшифровка кода ошибки P0762 ЭЛЕКТРОМАГНИТ ПЕРЕКЛЮЧЕНИЯ ПЕРЕДАЧ C ЗАСТРЯЛ НА
расшифровка кода ошибки P0763 НЕИСПРАВНОСТЬ ЭЛЕКТРОМАГНИТА ПЕРЕКЛЮЧЕНИЯ ПЕРЕДАЧ C (ЭЛЕКТРИЧЕСКИЙ)
расшифровка кода ошибки P0766 Переключение SOLENOID D STUCK OFF (СОЛЕНОИД ПЕРЕКЛЮЧЕНИЯ Д ЗАСТРЯЛ)
расшифровка кода ошибки P0767 ЭЛЕКТРОМАГНИТ ПЕРЕКЛЮЧЕНИЯ ПЕРЕДАЧ D ЗАСТРЯЛ НА
расшифровка кода ошибки P0768 НЕИСПРАВНОСТЬ ЭЛЕКТРОМАГНИТА ПЕРЕКЛЮЧЕНИЯ ПЕРЕДАЧ D (ЭЛЕКТРИЧЕСКИЙ)
расшифровка кода ошибки P0771 ЭЛЕКТРОМАГНИТ ПЕРЕКЛЮЧЕНИЯ E ЗАСТРЯЛ В ВЫКЛЮЧЕННОМ СОСТОЯНИИ
расшифровка кода ошибки P0772 ЭЛЕКТРОМАГНИТ ПЕРЕКЛЮЧЕНИЯ E ЗАСТРЯЛ НА
расшифровка кода ошибки P0773 НЕИСПРАВНОСТЬ ЭЛЕКТРОМАГНИТА ПЕРЕКЛЮЧЕНИЯ ПЕРЕДАЧ E (ЭЛЕКТРИЧЕСКИЙ)

ПЕРЕЧЕНЬ ДИАГНОСТИЧЕСКИХ КОДОВ НЕИСПРАВНОСТЕЙ (расшифровка кода ошибки)

Схема №70
Схема №71
Схема №72
Схема №73
Схема №74
Схема №75
Схема №76
Схема №77
Схема №78
Схема №79
Схема №80
Схема №81
Схема №82
Схема №83
Схема №84
Схема №85
Схема №86
Схема №87
Схема №88
Схема №89
Схема №90
Схема №91
Схема №92
Схема №93
Схема №94
Схема №95
Схема №96
Схема №97
Схема №98
Схема №99
Схема №100
Схема №101
Схема №102
Схема №103
Схема №104
Схема №105
Схема №106
Схема №107
Схема №108
Схема №109
Схема №110
Схема №111
Схема №112
Схема №113
Схема №114
Схема №115
Схема №116
Схема №117
Схема №118
Схема №119
Схема №120
Схема №121
Схема №122
Схема №123
Схема №124
Схема №125
Схема №126
Схема №127
Схема №128
Схема №129
Схема №130
Схема №131
Схема №132
Схема №133
Схема №134
Схема №135
Схема №136
Схема №137
Схема №138
Схема №139
Схема №140
Схема №141
Схема №142
Схема №143
Схема №144
Схема №145
Схема №146
Схема №147
Схема №148
Схема №149
Схема №150
Схема №151
  1. Подключите SST (WDS или эквивалент) к диагностический разъём-2.
  2. Измерьте значение PID. ПРИМЕЧАНИЕ: Выполните проверку детали для выходного устройства после проверки блок управления силовым агрегатом (PCM) (блок управления силовым агрегатом). Функция PID- / DATA контроль контролирует вычисленное значение входных / выходных сигналов в PCМ. Поэтому, если контролируемое значение выходного устройства не соответствует спецификации, необходимо проверить отслеживаемое значение входного устройства, связанное с управлением выходным устройством. Так как неисправность выходного устройства прямо не указывается как неисправность отслеживаемого значения для выходного прибора, необходимо индивидуально проверять выходное устройство, используя моделирование
