Как разобрать двигатель механического (H4SO): капитального ремонта
- Отверните болты крепления вала коромысла.
- Извлеките вал коромысла. Снимите коромысло клапана, пружины, пластины и опоры вала с вала коромысел. ПРИМЕЧАНИЕ: Расположите все снятые детали по порядку так, чтобы их можно было установить в исходные положения.
- Снимите гайку и винт доводчика с коромысла клапана.
Как собрать двигатель механического (H4SO): капитального ремонта
- Вверните винт и гайку доводчика в коромысло клапана.
- Расположить коромысла клапанов, пружины и опоры валов в порядке сборки и вставить вал коромысел клапанов. Момент затяжки (установка опор валов болтами): 5 Н.м (0,5 кгс-м, 3,6 фут-фунт) ПРИМЕЧАНИЕ: Коромысла клапана, вал коромыслов и опоры вала имеют опознавательные знаки. Убедиться, что детали с такой же маркировкой правильно собраны.
- Установить болты крепления вала коромысла клапана.
Схема №178
Схема №179
- Измерьте внутренний диаметр коромысла клапана и наружный диаметр вала коромысел клапана, определите разницу между ними (= масляный зазор). Зазор между плечом и валом: Стандарт: 0 020-0 054 мм (0,0008-0,0021 дюйма) Предел: 0,10 мм (0,0039 дюйма)
- Если масляный зазор превышает предельное значение, замените коромысло или вал клапана в зависимости от того, какой из них имеет больший износ. Внутренний диаметр коромысла: 22 020-22 011 мм (0,8669-0,8478 дюйма) Диаметр вала коромысел: 21 987-22 000 мм.
- При чрезмерном износе или вмятине кулачковой или клапанной контактной поверхности коромысла клапана замените коромысло клапана.
- Проверьте плавность вращения ролика коромысла клапана, если нет - замените коромысло клапана.
Схема №180
Схема №181
Схема №182
Схема №183
Схема №184
Схема №185
- Снимите клиновой ремень (см. " ДЕМОНТАЖ ", КЛИНОВЫЙ РЕМЕНЬ). (ref-208360-S13242530772005120700000)
- Снимите шкив коленчатого вала (см. раздел " ДЕМОНТАЖ "). (ref-208360-S21251795552005120700000)
- Снимите крышку ремня (см. раздел " ДЕМОНТАЖ "). (ref-208360-S35879128732005120700000)
- Снимите зубчатый ремень в сборе (см. раздел " ДЕМОНТАЖ ", УЗЕЛ ЗУБЧАТОГО РЕМНЯ). (ref-208360-S07939121822005120700000)
- Снимите звездочку распределительного вала (см. раздел " ДЕМОНТАЖ "). (ref-208360-S34341168092005120700000)
- Снимите звездочку коленчатого вала (см. раздел " ДЕМОНТАЖ "). (ref-208360-S15507875572005120700000)
- Снимите крышку ремня № 2 (левая).
- Снимите крышку ремня № 2 (Rh).ПРИМЕЧАНИЕ: Не повреждайте и не теряйте резину уплотнения при снятии крышек ремней.
- Снимите кронштейн натяжного устройства.
- Снимите опору датчика положения распределительного вала (только с левой стороны).
- Снимите направляющую указателя уровня масла (только для левого борта)
- Снимите коромысло клапана в сборе (см. раздел " ДЕМОНТАЖ "). (ref-208360-S23225660322005120700000)
- Снимите колпачок распределительного вала. Болты (a) - (b) извлеките в алфавитной последовательности. Одинаково ослабьте болты с) по (j) на всем протяжении в алфавитных последовательностях. Удалите болты c) -p) в буквенных последовательностях, используя ST ST 499497000 TORX PLUS Снять колпак распредвала.
- Снимите распределительный вал.
- Снимите масляное уплотнение.
- Снять заглушку с задней стороны распределительного вала. ПРИМЕЧАНИЕ: Не снимайте сальник, если в этом нет необходимости. При снятии сальника не царапайте поверхность цапфы.
Схема №186
Схема №187
Схема №188
Схема №189
Схема №190
Схема №191
Схема №192
Схема №193
Схема №194
Схема №195
Схема №196
- Нанесите на шейки распределительного вала слой моторного масла и установите распределительный вал.
- Установить колпачок распределительного вала. Приложить крутящий момент 7n.b на окружности колпачка распредвала, затянуть болты в алфавитном порядке с усилием затяжки 7n.c lvetical: 3 BOND 1280B P / N K0877YA018 ПРИМЕЧАНИЕ: Нанести тонким слоем 3 мм (0,12 дюйма) непрерывную полоску жидкой прокладки по кромке (B) сопрягаемой поверхности кулачкового вала (C) Временно затянуть винты (g) -x (j) в буквенном порядке.
- Нанести слой консистентной смазки на кромки масляного уплотнения и установить масляное уплотнение (A) на распределительный вал с помощью ST1 и ST2. ПРИМЕЧАНИЕ: Используйте новое масляное уплотнение.хтагх2 499597000 РУКОВОДСТВО ПО МАСЛОУПЛОТНИТЕЛЬНЫМ УПЛОТНЕНИЯМ xtigx3 4999587500 УСТРОЙСТВО ДЛЯ МОНТАЖА МАСЛЯНЫХ УПЛОТНЕНИЙ ST1 ST2
- Установить заглушку с помощью ST ST 499587700 МАСЛОСЪЕМНИК
- Отрегулируйте зазор клапана (см. раздел " РЕГУЛИРОВКА "). (ref-208360-S22126397542005120700000)
- Установите крышку коромысла и подсоедините шланг ПКВ.
- Установить направляющую масломера (только для левого борта)
- Установить опору датчика положения распределительного вала (только для левого борта)
- Установите кронштейн натяжного устройства момент затяжки 25 Н.м (2,5 кгс-м, 18,1 фут-фунт)
- Установите крышку ремня № 2 (правая) момент затяжки 5 Н.м (0,5 кгс-м, 3,6 фут-фунт)
- Установите крышку ремня № 2 (левая) момент затяжки 5 Н.м (0,5 кгс-м, 3,6 фут-фунт)
- Установите звездочку коленчатого вала (см. раздел " МОНТАЖ "). (ref-208360-S37321035592005120700000)
- Установить звездочку распределительного вала (см. раздел " УСТАНОВКА "). (ref-208360-S23395148232005120700000)
- Установить зубчатый ремень в сборе. См. раздел " УСТАНОВКА ", Узел зубчатого ремня. (ref-208360-S12148340212005120700000)
- Установите крышку ремня (см. раздел " УСТАНОВКА "). (ref-208360-S18673814782005120700000)
- Установите шкив коленчатого вала (см. раздел " МОНТАЖ "). (ref-208360-S09900277832005120700000)
- Установить клиновой ремень согласно разделу " МОНТАЖ ", КЛИНОВЫЙ РЕМЕНЬ. (ref-208360-S17941312302005120700000)
Схема №197
Схема №198
Схема №199
Схема №200
- Измерьте изгиб, а при необходимости отремонтируйте или замените. Предел: 0 025 мм (0,0010 дюйма)
- Проверьте цапфу на наличие повреждений и износа, при неисправности замените.

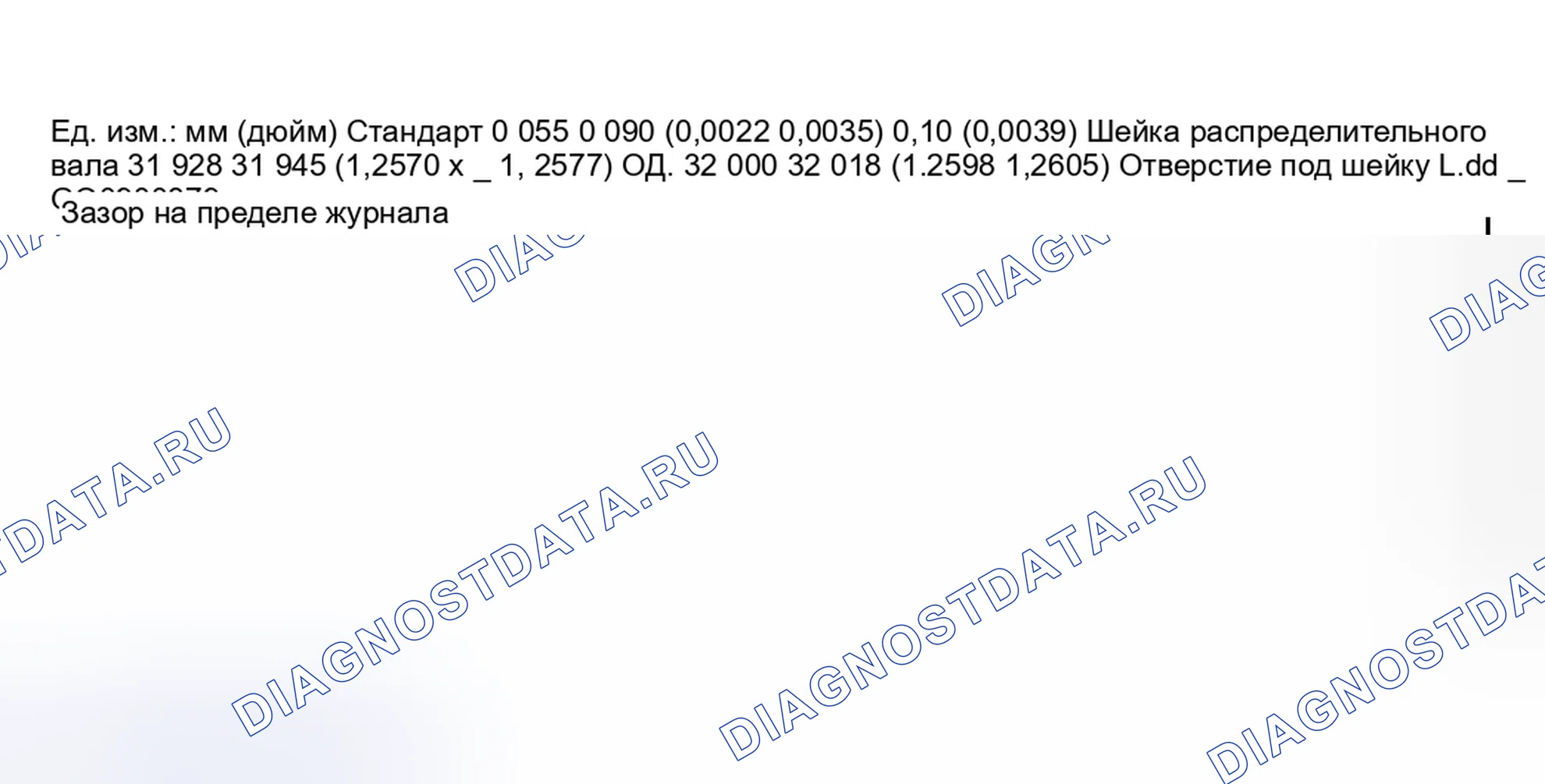

- Измерьте наружный диаметр шейки распределительного вала и внутренний диаметр шейки головки цилиндров, определите разницу между ними (= масляный зазор). Если масляный просвет превышает спецификации, замените распределительный вал или головку цилиндра по мере необходимости.
- Проверьте состояние торца кулачка; устраните незначительные дефекты путем шлифовки масляным камнем. Измерьте высоту кулачка H; замените, если предел был превышен. Высота кулачка: H Диаметр окружности основания кулачка A: IN: 34,00 мм (1,3386 дюйма) EX: 34 мм (1.3386 дюймов)
