Двигатель механический - 2.4L: Технические характеристики Honda Odyssey (North America) I

Механическая часть двигателя 33 иллюстрации ~1 мин чтения

Детали, требующие угловой затяжки

  1. Используйте угловой ключ для окончательной затяжки следующих деталей двигателя: Болты головки цилиндров Гайки крышки шатуна
  2. Не используйте значение крутящего момента для окончательной затяжки.
  3. Значение крутящего момента для этих деталей предназначено для предварительного шага.
  4. Убедитесь, что поверхности резьбы и седла чистые и покрыты моторным маслом.

Общие технические характеристики

Расположение цилиндровВнутритрубная линия 4
Смещение2 389 см 3 (145,78 куб. дюймов)
Отверстие и ход89 x 96 мм (3,50 x 3,78 дюйма)
Расположение клапановDOHC
Порядок работы цилиндров1-3-4-2
Количество поршневых колецСжатие2
Масло1
Количество коренных подшипников5
Степень сжатия9.2

Индекс общих технических условий

Схема №1
Схема №2
Схема №3
Схема №4
Схема №5
Схема №6
Схема №7
Схема №8
Схема №9
Схема №10
Схема №11
Схема №12
Схема №13
Схема №14

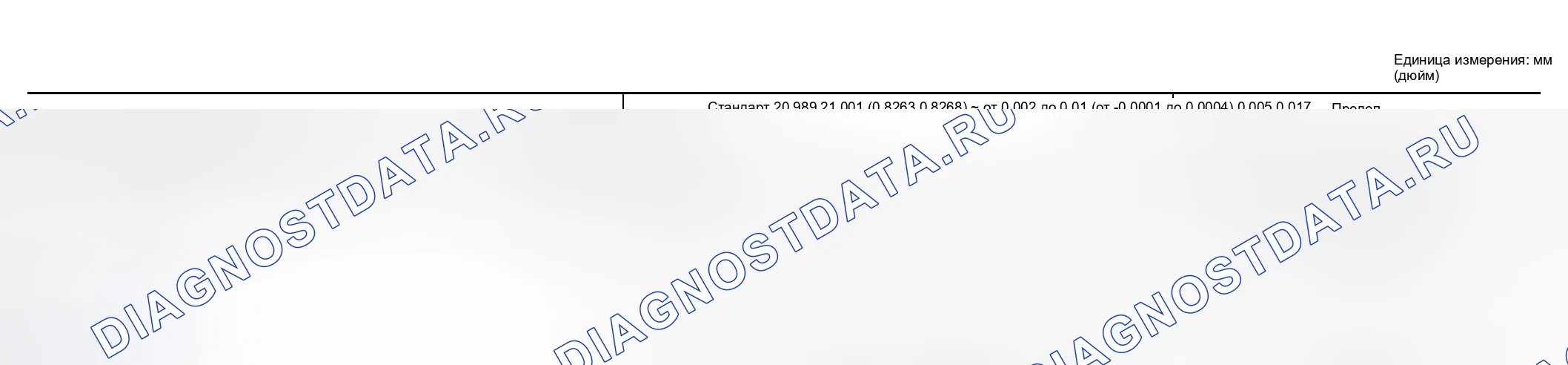

Схема №15
Схема №16
Схема №17
Схема №18
Схема №19
Схема №20
Схема №21
Схема №22
Схема №23
Схема №24
Схема №25

Моменты затяжки

ПрименениеФут. Фунтов. (Н.м)
Болт звездочки распределительного вала122-131 (166-177)
Крышка звездочки распределительного вала - до
Головка блока цилиндров12-14 (16-19)
Передняя крышка(1)
Гайки шатуна
Шаг 110-12 (14-16)
Шаг 2Затянуть дополнительные 60-65 градусов
Болт шкива коленвала105-112 (142-152)
Сливная пробка блока цилиндров для охлаждающей жидкости25-32 (34-44)
Болты головки цилиндров (2)
Шаг 121 (29)
Шаг 258 (79)
Шаг 3Ослабьте все болты
Шаг 418-25 (25-34)
Шаг 5Затянуть дополнительные 86-91 градусов
Болты приводной пластины/маховика105-112 (142-152)
Болты клапана рециркуляция отработавших газов26-33 (35-45)
Трубка рециркуляция отработавших газов29-36 (39-49)
Опоры двигателя
Болты23-31 (31-42)
Орехи30-38 (41-52)
Гайки от выпускного коллектора к головке цилиндра (3)27-35 (37-48)
Передняя крышка
Болты 6 мм(1)
8-мм болты12-14 (16-19)
Болты регулировочной планки генератора12-15 (16-20)
Болты кронштейна генератора33-44 (45-60)
Сквозной болт генератора33-44 (45-60)
Впускной коллектор - головка цилиндра (4)12-14 (16-19)
Останов впускного коллектора
Впускной коллектор12-13 (16-18)
Блок цилиндров23-27 (31-36)
Болт датчика детонации15-19 (20-26)
Болты крышки главного подшипника (5)34-41 (46-56)
Пробка для слива масла22-30 (30-40)
Болты адаптера масляного фильтра12-14 (16-19)
Болты масляного жиклера22-30 (30-40)
Болты, соединяющие масляный фильтр с блоком цилиндров12-14 (16-19)
Датчик кислорода (лямбда-зонд)30-37 (40-50)
Заглушка регулирующего клапана29-36 (39-49)
Свеча зажигания15-21 (20-29)
Болты крепления корпуса дросселя к впускному коллектору (6)
Шаг 1(7)
Шаг 213-16 (18-22)
Направляющие болты цепи ГРМ10-14 (13-19)
Болт натяжной звездочки цепи синхронизации49-61 (66-83)
Болты водяного насоса12-15 (16-20)
3-ходовые болты между катализатором и выпускным коллектором22-26 (30-35)
ДЮЙМ ФУНТ. (Н.м)
Болты крышки подшипника распределительного вала (8)
Шаг 118 (2)
Шаг 280-106 (9-12)
Пробка для выпуска охлаждающего воздуха62-71 (7-8)
Прижимной болт распределителя80-97 (9-11)
Датчик температуры рециркуляция отработавших газов9-14 (12-19)
Болты крышки выпускного коллектора45-58 (5.1-6.5)
Болты масляного поддона (9)57-66 (6,4-7,5)
Болты масляного насоса
Болты 6 мм53-89 (6-10)
8-мм болты97-133 (11-15)
Реле давления масла106-150 (12-17)
Болт крепления масляного фильтра44-53 (5-6)
Болты фиксатора заднего масляного уплотнения57-66 (6,4-7,5)
Болты крышки коромысла (10)71-97 (8-11)
Болты корпуса термостата56-73 (6.3-8.3)
Болт натяжителя цепи ГРМ57-66 (6,4-7,5)
Гайки шкивов водяного насоса53-89 (6-10)
(1) Затянуть до 57-66 INCH pan lbs. (6.4-7.5 Nm). (2) Последовательно затянуть болты головки цилиндра ( 184) (3) Поочередно затянуть гайки выпускного коллектора ( 185) (4) поочередно затягивать болты впускного впускной коллектор. (€ 186) (5) Последовательно подтянуть болты крышки главного подшипника. ( Л 80) 187) (6) Вкрутить дроссельные болты.
(1)Затянуть до 57-66 ДЮЙМ фунтов (6,4-7,5 Н.м).
(2)Произвести последовательную затяжку болтов головки цилиндров (ГОСТ 184)
(3)Затянуть последовательно гайки выпускного коллектора. (Острие 185)
(4)Произвести последовательную затяжку болтов впускного коллектора. (Таблица 186)
(5)Затянуть болты крышки главного подшипника последовательно. (Таблица 187)
(6)Последовательно затянуть болты корпуса дроссельной заслонки. (Выпуск 188)
(7)Затянуть до 80-97 ДЮЙМ фунтов (9-11 Н.м).
(8)Последовательно затянуть болты крышки подшипника распределительного вала. (Штамп 189)
(9)Затянуть болты масляного поддона последовательно. (Таблица 190)
(10)Последовательно затянуть болты крышки коромысла. (Рисунок 191)

Моменты затяжки

Схема №26
Схема №27
Схема №28
Схема №29
Схема №30
Схема №31
Схема №32
Схема №33
