Механическая коробка передач - F150 Pickup: Капитальный ремонт Ford Pickup F250 Super Duty I

Механическая трансмиссия (МКПП) 61 иллюстрация ~5 мин чтения

Как собрать механический коробку передачи - F150 Pickup: капитального ремонта

  1. Выполнить процедуру разборки в обратном порядке.
Схема №401

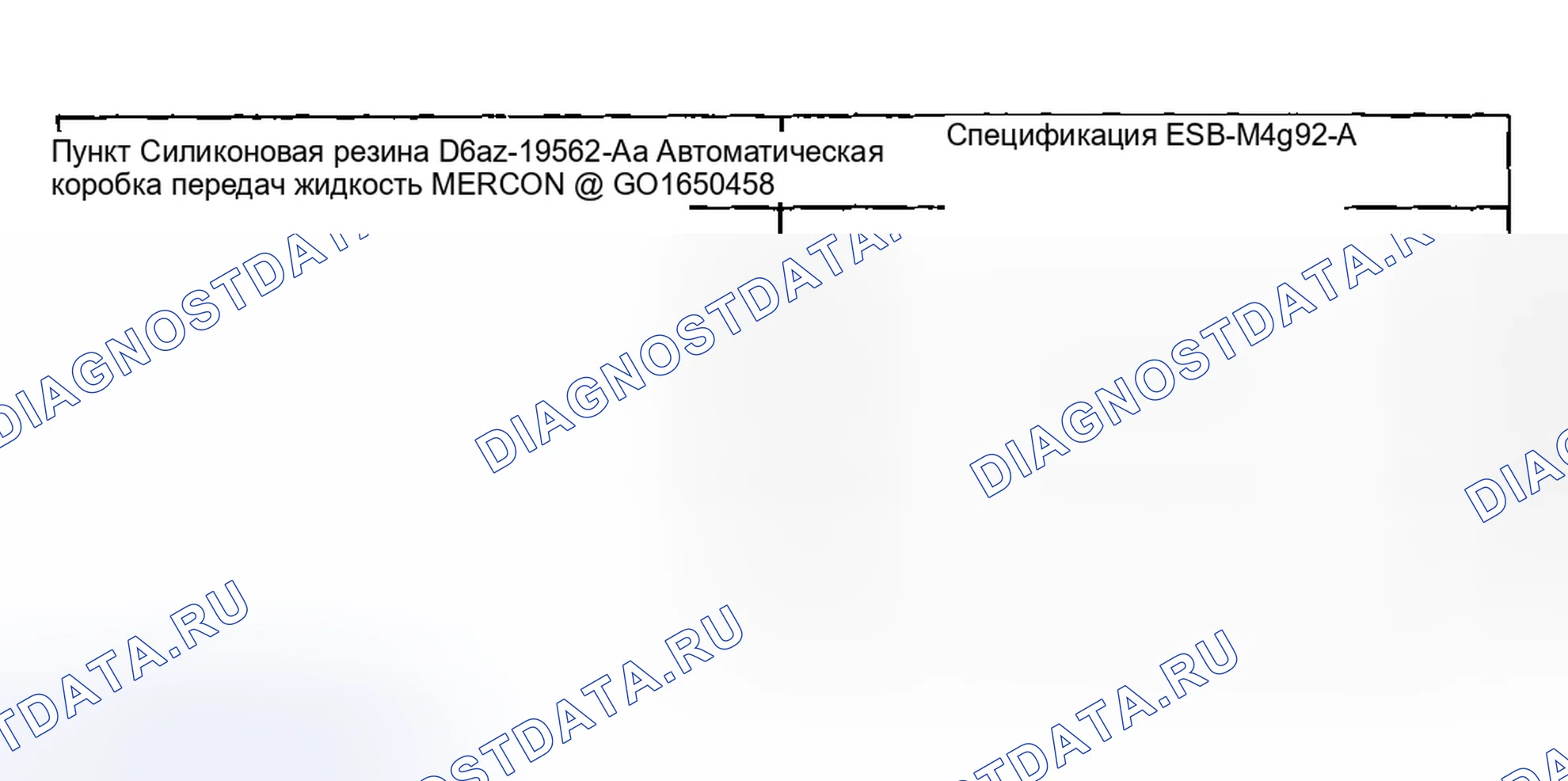

Схема №402
Схема №403
Схема №404
Схема №405
Схема №406
Схема №407
Схема №408
Схема №409
Схема №410
Схема №411
Схема №412
Схема №413
Схема №414
Схема №415
Схема №416
Схема №417
Схема №418
Схема №419
Схема №420
Схема №421
Схема №422
Схема №423
Схема №424
Схема №425
Схема №426
Схема №427
Схема №428
Схема №429
Схема №430
Схема №431
Схема №432
Схема №433
Схема №434
Схема №435
Схема №436
Схема №437
Схема №438
Схема №439
Схема №440
Схема №441
Схема №442
Схема №443
Схема №444
Схема №445
Схема №446
Схема №447
Схема №448
  1. Установить промежуточный вал.
  2. Установить входной вал в коробку передач.
  3. Установить выходной вал.
  4. Состыковать входной и выходной валы.
  5. Установить подшипник центрального промежуточного вала.
  6. Установить центральный подшипник выходного вала.
  7. Установить фиксатор заднего подшипника, установить фиксатор заднего подшипника, ввернуть болты.
  8. С помощью специального инструмента установить масляный отбойник передней крышки.
  9. Расположить трансмиссию кожухом раструба вверх.
  10. Установить подшипник переднего промежуточного вала.
  11. Установить обойму переднего подшипника входного вала.
  12. С помощью специального инструмента измерить высоту дорожки качения подшипника входного вала. Записать это измерение в строке 2 таблицы уравнения селективной прокладки.
  13. С помощью специального инструмента измерить глубину переднего фиксатора подшипника. Записать это измерение в строке 1 таблицы уравнения селективной прокладки.
  14. Рассчитайте измерения. Выбрать правильную прокладку выходного вала для достижения правильного люфта. Люфт на конце выходного вала составляет 0,05 мм (0,00197 дюйма).
  15. С помощью специального инструмента измерить и записать глубину подшипника промежуточного вала.
  16. Выбрать правильную прокладку промежуточного вала. Выбрать соответствующую проставку для достижения правильного торцевого люфта от 0,05 мм (0,00197 дюйма) до 0,15 мм (0.00591 дюйма).
  17. Установить прокладку подшипника, отбойник жидкости и проставку промежуточного вала на передний фиксатор подшипника.
  18. Установить фиксатор переднего подшипника, расположить его и ввернуть болты.
  19. Установить канал для жидкости.
  20. Установить болт для прохода жидкости.
  21. Установить шестерню пятой скорости выходного вала.
  22. Установить на промежуточный вал установочный шарик, затем разрезной подшипник обоймы и пятой передачи.
  23. Установить шестерню пятой скорости промежуточного вала.
  24. Установить валик рычага счетчика в сборе, расположить валик и пластину рычага счетчика, ввернуть болт валика рычага счетчика.
  25. Установить 5-й рычаг переключения на задний ход. Расположить 5-ый рычаг переключения заднего хода. Установить стопорное кольцо 5-го переключения на обратный ход.
  26. Установить кольцо блокировки синхронизатора пятой передачи промежуточного вала.
  27. Установить пятую / реверсивную рейку переключения, вилку переключения и пятый / реверсивный синхронизатор в сборе.
  28. Установить пятый / обратный рельсовый болт переключения передач.
  29. Установить разрезную шайбу синхронизатора.
  30. Проверить люфт ступицы сцепления. Если люфты ступицы не соответствуют спецификации, выбрать и установить правильную разрезную шайбу.
  31. Установить упорную шайбу.
  32. Установить шестерню заднего хода промежуточного вала, установить блокировочное кольцо синхронизатора заднего хода, установить два подшипника шестерни заднего хода промежуточного вала, установить шестерню заднего хода промежуточного вала.
  33. Измерить концевой люфт шестерни реверса промежуточного вала. Установить упорную шайбу и удерживайте ее у бурта на промежуточном валу, проверяя при этом торцевой люфт. Определить правильную упорную шайбу для получения правильного торцевого люфта.
  34. Установить проставку выходного вала.
  35. Установить шестерню заднего хода выходного вала.
  36. Установить промежуточную шестерню заднего хода и втулку.
  37. Нанести силиконовую резину на резьбу болта обратного вала холостого хода, затем установить болт обратного вала.
  38. Расположить задний подшипник выходного вала на выходном валу. Используя старую контргайку заднего подшипника выходного вала, установить задний подшипник входного вала и гайку утилизируйте.
  39. Установить упорную шайбу и задний подшипник промежуточного вала.
  40. Заблокируйте трансмиссию на первую и третью передачи.
  41. Установить новую контргайку заднего подшипника выходного вала.
  42. Установить новую контргайку промежуточного вала.
  43. С помощью специального инструмента поставить на кол контргайку выходного вала и контргайку промежуточного вала.
  44. Установить приводную шестерню спидометра на автомобили 4х2 или тональное кольцо выходной скорости (OSS) на автомобилях 4х4. Поместить установочный шарик на вал, затем установить приводную шестерню скоростемера. Установить стопорное кольцо.
  45. На сопрягаемую поверхность корпуса удлинителя нанести небольшой буртик из силиконовой резины.
  46. Установить корпус удлинителя, расположить его и ввернуть болты.
  47. С помощью специального инструмента установить новое уплотнение корпуса удлинителя.
  48. Установить втулки синхронизатора в нейтральное положение.
  49. Нанести на ответную поверхность крышки кейса небольшой буртик из силиконовой резины.
  50. Установить крышку картера, расположить крышку картера, завернуть болты.
  51. Установить электрожгут, состыкуйте разъем выключателя резервной лампы, разъем датчик скорости автомобиля (VSS) (датчик скорости автомобиля) и разъемы датчика HEGO, подсоединить электросоединитель обратной лампы, состыковав электрический соединитель ОСС, установить электрические соединители датчика HEGO.
  52. Установить рабочий цилиндр сцепления.
Схема №449
Схема №450
Схема №451
Схема №452
Схема №453
Схема №454
Схема №455
Схема №456
Схема №457
Схема №458
Схема №459
Схема №460
Схема №461
  1. С помощью специального инструмента поднять и расположить трансмиссию.
  2. Установить шесть болтов между двигателем и коробкой передач.
  3. Установить два болта крепления масляного поддона двигателя к коробке передач.
  4. Поднять трансмиссию, затем установить глушитель и хвостовую трубу в изоляторы выхлопной подвески.
  5. Установить крепление трансмиссии и вытяжной кронштейн, расположить крепление коробки передач, ввернуть болты.
  6. Наверните гайку.
  7. Установить траверсу, расположить ее и ввернуть болты.
  8. Установить болты крепления коробки передач.
  9. Установить два болта теплозащитного экрана на поперечину.
  10. Снять опору трансмиссии с коробки передач.
  11. Подсоединить гидравлическую линию сцепления. Полноприводные автомобили
  12. Подсоединить рычаг переключения раздаточной коробки и установить болт.
  13. Установить раздаточную коробку, дополнительную информацию см. в разделе " РАЗДАТОЧНАЯ КОРОБКА - F150 PICKUP ". (ref-192275)
  14. Установить торсионы и поперечину торсиона, для получения дополнительной информации обратитесь к разделу " СПЕРЕДИ - 4WD ТОРСИОН - EXPEDITION, хтагх1 PICKUP и NAVIGATOR ". F150 (ref-166917)
  15. Установить передний карданный вал. Для получения дополнительной информации см. раздел " КАРДАННЫЙ ВАЛ И УНИВЕРСАЛЬНЫЕ ШАРНИРЫ ". (ref-192249)
  16. Установить тепловой экран раздаточной коробки.
  17. Установить опорную плиту.
  18. Установить задний карданный вал. Дополнительную информацию см. в разделе " КАРДАННЫЙ ВАЛ И УНИВЕРСАЛЬНЫЕ ШАРНИРЫ ". (ref-192249)
  19. Установить стартер, дополнительную информацию см. в разделе " ДВИГАТЕЛЬ СТАРТЕРА ". (ref-168390-S18631679032004110800000)
  20. Подключить жгут проводов к трансмиссии, раздаточной коробке (если она оборудована) и датчикам нагретого кислорода (подогреваемый кислородный датчик).
  21. Установить кронштейн топливопровода.
  22. Установить нижний рычаг переключения передач.
  23. Установить багажник нижнего рычага переключения передач.
  24. Установить верхний рычаг переключения передач.
  25. Установить верхний башмак рычага переключения передач.
  26. Подключить кабель массы аккумуляторной батареи. Для получения дополнительной информации обратитесь к разделу " АККУМУЛЯТОР, МОНТАЖ И КАБЕЛИ - F150 PICKUP ". (ref-192293)
  27. Если коробка передач была разобрана, долить трансмиссионную жидкость.
  28. Проверить высоту движения автомобиля. При необходимости отрегулировать. Для получения дополнительной информации см. " СПЕЦИФИКАЦИИ И ПРОЦЕДУРЫ - BLACKWOOD и F150 PICKUP ". (ref-163237)
