Автоматическая трансмиссия (АКПП) 328 иллюстраций ~60 мин чтения

Охват системы

Данное руководство по диагностическим процедурам охватывает все DR 2003 модельного года, оснащенные электронным автоматом 45RFE / 545RFE

Коробка передач (EATX) с двигателями 3.7L / 5.7L и электронной раздаточной коробкой 243 / 273.

Регулирование давления в трубопроводе

Правильное управление давлением в линии передачи имеет важное значение для правильной работы. 45RFE / 545RFE обычно использует управление давлением в линии с замкнутым контуром, где фактическое давление в линии (сообщаемое датчиком давления в линии) постоянно контролируется. блок управления трансмиссией (TCM) (блок управления трансмиссией) определяет желаемое (целевое) давление в линии, которое требуется, и регулирует соленоид управления давлением (PCS) до тех пор, пока фактическое давление в линии не будет соответствовать желаемому значению давления в линии. В случае отказа датчика давления в линии расшифровка кода ошибки xtag2 (CCM) изменяет постоянное давление в линии управления расшифровка кода ошибки. P0867

Правильная диагностика систем линейного давления облегчается использованием специального инструмента (Т-образный фитинг - Miller # 8259), который позволяет использовать механический манометр для сравнения показаний датчика линейного давления на DRBIII ® с манометрическим давлением. Технические специалисты должны сравнивать показания механического манометра с " фактическим " и " желаемым " показаниями линейного давления на DRBIII ®. Все три показания должны близко совпадать по давлению. Поскольку механическое и фактическое давление в линии может не совпадать с желаемым при низких оборотах двигателя (из-за счет низкого числа оборотов на выходе насоса).

Типичные проблемы с давлением в трубопроводе включают

  1. Механические и " фактические " показания меньше, чем требуется. Если механические и " фактические " показания не увеличиваются значительно, когда частота вращения двигателя поднимается выше 2000 об / мин, соленоид управления давлением обычно неисправен. Соленоид управления давлением обычно сопровождается P0867 (C8) и P0868 (C9) расшифровка кода ошибки. PCS расположен в соленоиде передачи / TRS в сборе. Если механические и " фактические " показания часто изменяются с частотой вращения двигателя (выше 2000 об / мин).

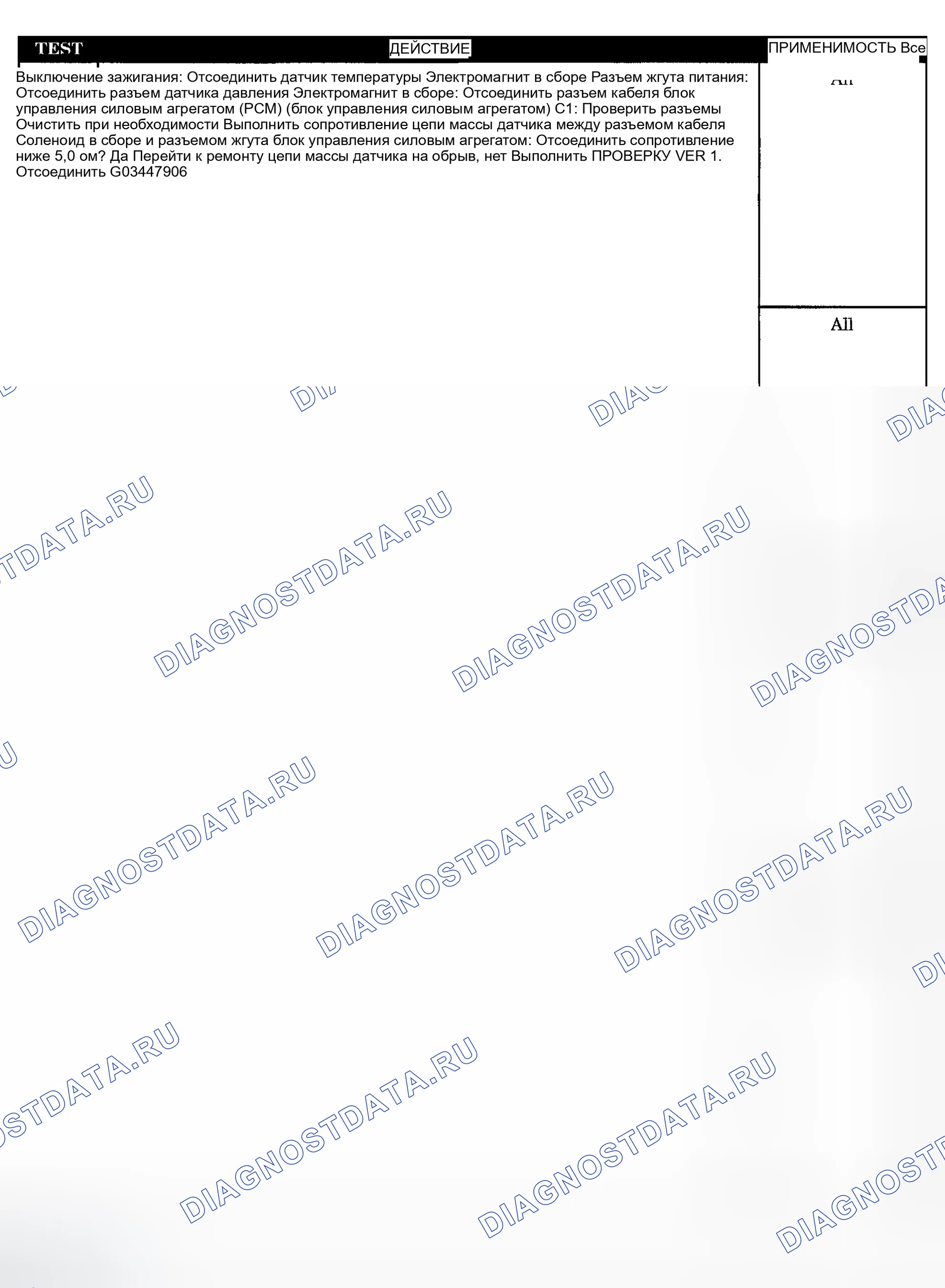

  2. «Фактическое» показание прибора DRBII® отличается от показания механического давления (выше или ниже) более чем на 69kPa (10 фунт/кв. дюйм). Иногда это сопровождается P0869 расшифровка кода ошибки (CB). Неисправность обычно возникает в проводке датчика линейного давления или датчика линейного давления.
  3. Все три показания совпадают, но " фактическое " показание демонстрирует кратковременное прерывистое повышение давления до 1724 к Па (250 фунт / кв. дюйм). Датчик давления линии обычно является проблемой. Это приведет к неправильному качеству смещения (особенно жесткое смещение 3-1 вниз), ремонт путем замены датчика давления линии.

Процедура обучения привода

Процедура обучения плавному переключению 1-й нейтрали на привод

Эту процедуру следует выполнять только в том случае, если жалоба касается отсроченного или резкого переключения передач при первом включении коробки передач после того, как автомобилю разрешено переключаться с неработающим двигателем в течение не менее 10 минут. Выполните следующие действия для получения блок управления трансмиссией (TCM) (блок управления трансмиссией) информации о первом CVI N-D UD.

ПримечаниеТемпература трансмиссионного масла должна быть в пределах 80-79°C (27-43 ° C).

  1. Запускайте двигатель только тогда, когда двигатель и зажигание выключены не менее десяти (10) минут.
  2. После остановки транспортного средства и включения рабочего тормоза запишите 1-й CVI N-D UD при переключении с нейтрального положения на приводное. Первый N-D UD CVI учитывает захват воздуха в муфте UD, который может произойти после того, как двигатель был выключен в течение некоторого периода времени.
  3. Повторяйте шаги 1 и 2 до тех пор, пока записанное значение CVI 1-го N-D Ud не стабилизируется.

ПримечаниеВажно, чтобы эта процедура выполнялась, когда температура коробки передач находится в пределах 80-79°C (27-43 ° C). Если эта процедура занимает слишком много времени, чтобы полностью завершить для допустимой температуры трансмиссионного масла, автомобиль может быть возвращен клиенту с объяснением того, что смена будет ежедневно улучшаться при обычном использовании автомобиля. блок управления трансмиссией (TCM) (блок управления трансмиссией) также узнает при более высоких температурах масла, но эти значения (значения коррекции давления в линии) недоступны для просмотра на DRB III.

Процедура для того чтобы выучить ровный нейтраль для того чтобы водить смену гаража

Выполните эту процедуру, если жалоба касается задержки или резкого переключения передач, когда коробка передач переводится на передачу после того, как транспортное средство прошло первое переключение. Выполните следующие действия для получения от блок управления трансмиссией (TCM) (блок управления трансмиссией) информации о Norm N-D UD CVI.

ПримечаниеТемпература трансмиссионного масла должна быть между 80-79°C (27-43 ° C), чтобы узнать Ud CVI. Дополнительное обучение происходит при температурах до -18°C и до 93°C. Эта процедура может быть выполнена при любой температуре, которая испытывает плохое качество переключения, хотя Ud CVI может не измениться, качество переключения должно улучшиться.

  1. Запустите двигатель автомобиля и переключитесь на привод.
  2. Переместить транспортное средство вперед до скорости не менее 16 км/ч (10 миль в час) и остановиться. Это гарантирует отсутствие воздуха в гидравлическом контуре UD.
  3. Выполните повторные N-D сдвиги с остановкой во время паузы в нейтрали в течение как минимум 2-3 секунд и контролируйте объем Norm N-D Ud CVI до тех пор, пока значение не стабилизируется. Значение будет изменяться в течение N-D сдвига. Это нормально, так как значение Ud отличается для N-D сдвига, тогда показанное нормальное значение, которое используется для 4-3 выбега и кик. Выполняйте повторные сдвиги в этом температурном диапазоне до тех пор, пока Norm N-D не стабилизирует значение U.
  4. Эта процедура может быть выполнена при любой температуре, которая испытывает плохое качество сдвига N-D. Хотя Norm N-D Ud CVI может не измениться, качество сдвига должно улучшиться.

Процедура изучения 1-й смены 2-3 после перезапуска или смены на обратную

Выполните следующие действия, чтобы блок управления трансмиссией (TCM) (блок управления трансмиссией) узнал 1-й 2-3 сдвиг OD CVI.

ПримечаниеТемпература трансмиссионного масла должна быть выше 27°C.

  1. При работающем двигателе автомобиля выбирайте передачу заднего хода более 2 секунд.
  2. Переключите передачу на привод и разгоняйте автомобиль от остановки при устойчивом открытии дроссельной заслонки на 15 градусов и выполните 2-3 переключения, отмечая при этом Od CVI. Во время переключения на экране может появиться другое значение, а именно 1-й 2-3 Od CVI.
  3. Повторяйте шаги 1 и 2 до тех пор, пока 1-я повышающая передача 2-3 не станет плавной, а 1-я CVI Od 2-3 стабилизируется.

Процедура обучения плавному переключению 2-3 и 3-4 на более высокую передачу

Выполните следующие действия для ознакомления блок управления трансмиссией (TCM) (блок управления трансмиссией) с OD и CVI 4C.

ПримечаниеТемпература трансмиссионного масла должна быть выше 43°C.

  1. Разгоняйте автомобиль от упора при устойчивом открытии дроссельной заслонки на 15 градусов и выполняйте многократные переключения 1-2, 2-3 и 3-4 на повышенную передачу. 2-я смена 2-3 после перезапуска или смена на обратную будет показана во время смены как значение между 1-й 2-3 OD CVI и нормальной OD CVI. Обновление нормального OD CVI произойдет после 2-го переключения на 3-ю передачу, после перезапуска или переключения на задний ход.
  2. Повторяйте шаг 1 до тех пор, пока сдвиги 2-3 и 3-4 не станут плавными, а Od и 4c CVI не станут стабильными.

Процедура, чтобы узнать плавный 4-3 выбег и часть дроссель 4-3 кикдаун

Выполните следующие действия, чтобы блок управления трансмиссией (TCM) (блок управления трансмиссией) узнал объем смещения UD.

ПримечаниеТемпература трансмиссионного масла должна быть выше 43°C.

  1. При скорости транспортного средства между 64-97 км/ч (40-60 миль в час) выполните повторные переключения 4-3 кикдауна.
  2. Повторяйте шаг 1 до тех пор, пока объем Ud не станет до некоторой степени стабильным и сдвиг не станет плавным.

Процедура обучения плавному переключению 1-2 на более высокую передачу и кикдауну 3-2

Выполните следующие действия, чтобы блок управления трансмиссией (TCM) (блок управления трансмиссией) получил информацию о сдвиге громкости 2C.

ПримечаниеТемпература трансмиссионного масла должна быть выше 43°C.

  1. При скорости автомобиля ниже 48 км/ч (30 миль в час) и трансмиссии на 3-й передаче выполните многократные 3-2 кикдауна.
  2. Повторяйте шаг 1 до тех пор, пока 3-2 кикдауны не станут плавными и 2c CVI не станет стабильным.

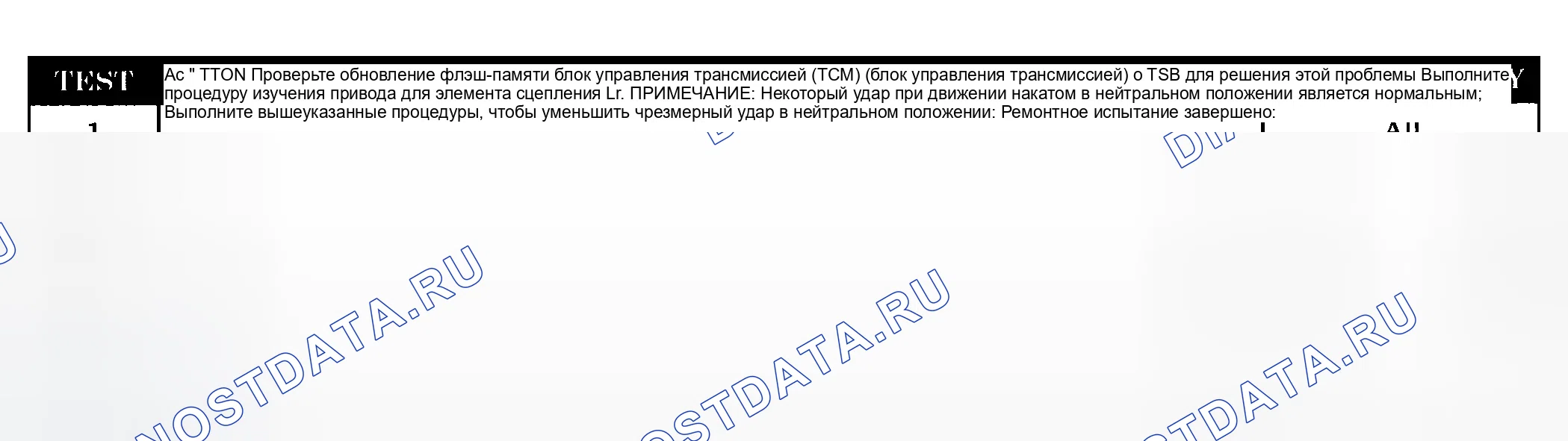

Процедура, чтобы выучить плавную ручную 2-1 Сдвиг вниз, а также нейтральный для обратного сдвига

Выполните следующие действия для получения блок управления трансмиссией (TCM) (блок управления трансмиссией) информации о томе LR.

ПримечаниеТемпература трансмиссионного масла должна быть выше 43°C.

  1. При скорости транспортного средства около 40-48 км / ч (25-30 миль в час) в ручном режиме 2-й выполните ручное снижение до низкой или 1-й передачи при закрытой дроссельной заслонке.
  2. Повторите шаг 1 до тех пор, пока CVI Lr не станет стабильным, а ручной 2-1 не станет гладким.

Процедура, чтобы узнать плавный нейтральный для обратного сдвига

Выполните следующие смены.

ПримечаниеТемпература трансмиссионного масла должна быть выше 43°C.

  1. Когда транспортное средство остановилось, выполняйте переключения с нейтрального положения на обратное, пока переключение не станет плавным. Неученая смена нейтрального положения на обратное может быть жесткой или иметь двойной удар.

Если какое-либо из переключений все еще не будет плавным после стабилизации объема сцепления, может возникнуть проблема с внутренней трансмиссией.

Процедура обучения плавному переключению 4-5 на более высокую передачу для 545RFE

Выполните следующие действия для получения блок управления трансмиссией (TCM) (блок управления трансмиссией) информации о CVI генератор 2c.

ПримечаниеТемпература трансмиссионного масла должна быть выше 43°C.

  1. Разгоняйте автомобиль до скорости 88 км / ч (55 миль / ч) при устойчивом открытии дроссельной заслонки на 10-15 градусов и выполняйте несколько переключений на 4-5 повышающих передач.
  2. Повторяйте шаг 1 до тех пор, пока смена 4-5 не станет плавной и генератор 2c CVI не станет стабильным. Примечание: Используется отдельный объем генератор 2c CVI, который был изучен для 4-5 смен. Он не зависит от 2c CVI, изученного при 3-2 кикдаунах.

Жесткий код

Любой расшифровка кодов ошибок, который устанавливается всякий раз, когда система или компонент контролируется, является ЖЕСТКИМ кодом. Это означает, что проблема возникает каждый раз, когда блок управления трансмиссией (TCM) (блок управления трансмиссией) проверяет эту систему или компонент. Некоторые коды будут установлены немедленно при запуске, а другие потребуют дорожного теста в определенных условиях. Перед попыткой диагностики необходимо определить, является ли код повторяемым (жестким) или прерывистым.

Отказы одного отключения

Отказ на одну поездку при чтении из блок управления трансмиссией (TCM) (блок управления трансмиссией) - это жесткий код OBDII / EURO III, который не созрел до полных 5 минут. Этот расшифровка кода ошибки может занять до пяти минут идентификации проблемы, прежде чем осветить контрольная лампа неисправности (проверить двигатель)

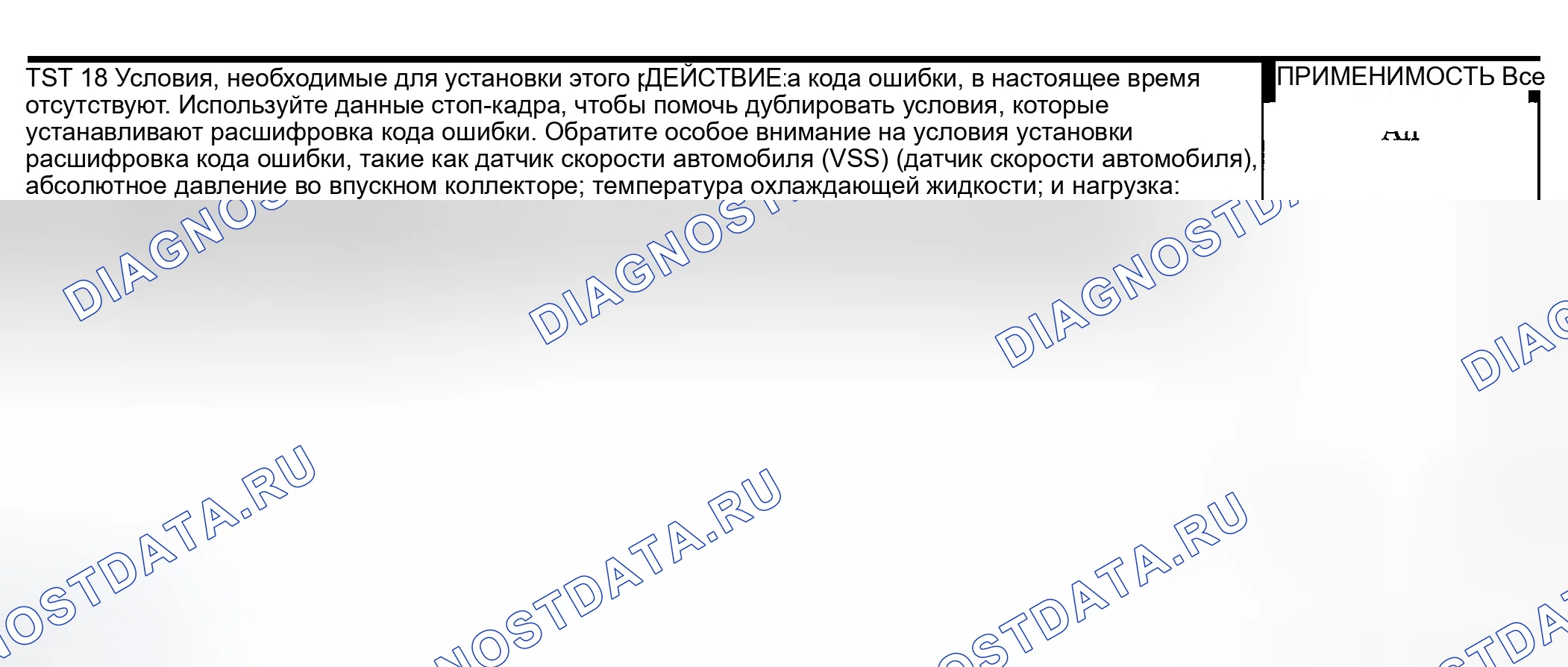

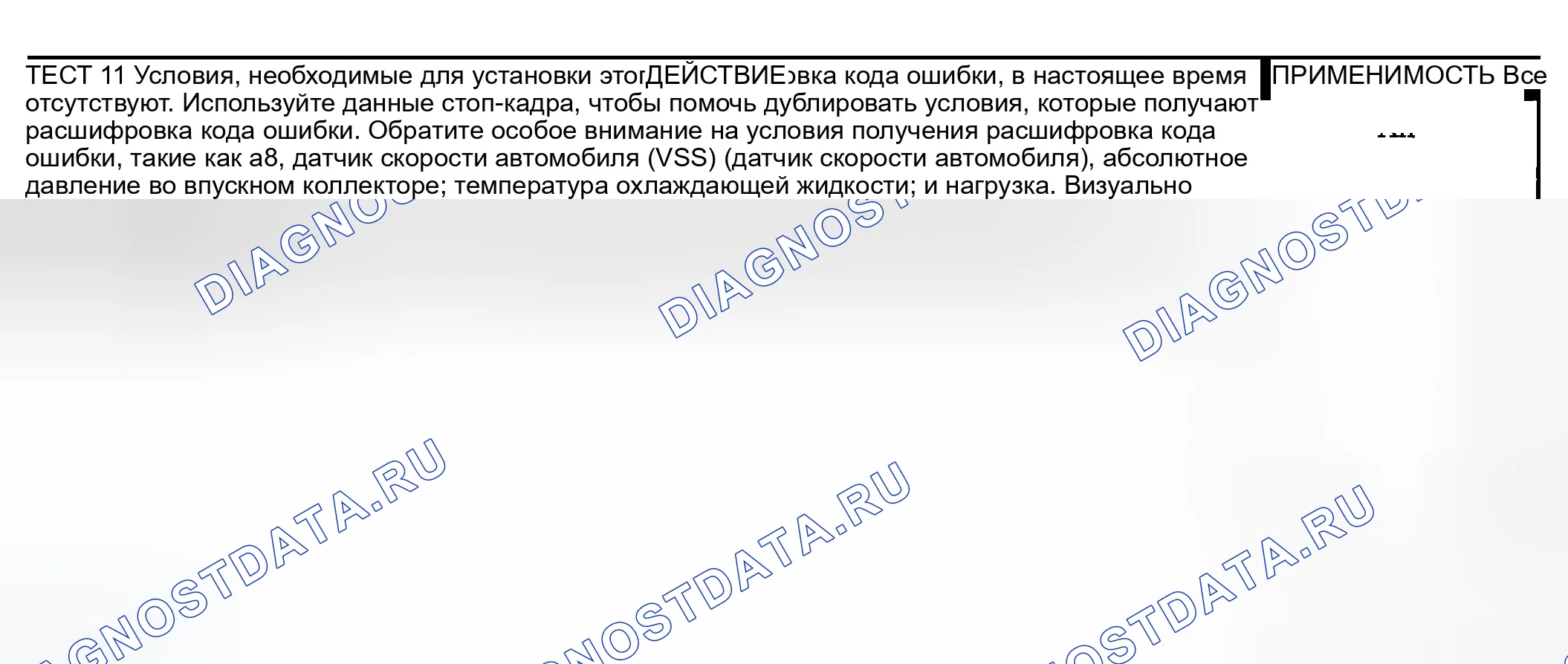

Прерывистый код

Расшифровка кода ошибки, которого нет каждый раз, когда блок управления трансмиссией (TCM) (блок управления трансмиссией) проверяет цепь или функцию, является " прерывистым " кодом. Некоторые прерывистые коды, такие как коды, вызваны проблемами с проводкой или разъемом. Однако прерывистые коды отношения скоростей обычно вызваны прерывистой утечкой гидравлического уплотнения в цепях сцепления и / или аккумулятора. Коды прерывистого отношения скоростей могут быть установлены с помощью прерывистой схемы датчика скорости или линейного шума, наведенного на одну или обе цепи сигнала датчика скорости. Проблемы, которые приходят и уходят, являются наиболее трудными для диагностики.

Запускается с момента установки счетчика

Счетчик " " Число запусков с момента установки " " подсчитывает число запусков транспортного средства с момента последней установки расшифровка кода ошибки. Счетчик будет подсчитывать до 255 запусков. Обратите внимание, что этот счетчик применяется только к последнему набору кодов.

Если в памяти не хранятся расшифровка кодов ошибок, DRBIII ® будет отображать " NO расшифровка кода ошибки ' s PRESENT ", а счетчик сброса будет показывать " STARTS SINCE сброс " = XXX.

Количество запусков помогает определить, является ли расшифровка кода ошибки жестким или прерывистым.

  1. Если число запусков меньше 3, то код, как правило, жесткий.
  2. Если число запусков больше 3, это считается прерывистым кодом. Это означает, что двигатель запускался большую часть времени без повторения кода.

Быстрое обучение

Функция Quick Learn настраивает адаптивные параметры блок управления трансмиссией (TCM) (блок управления трансмиссией) на характеристики трансмиссии транспортного средства. Это дает клиенту улучшенное качество переключения " как получено " по сравнению с начальными параметрами, хранящимися в блок управления трансмиссией.

Примечания о функциях быстрого обучения

Характер функции быстрого обучения требует, чтобы определенные функции были приняты во внимание.

  1. Quick Learn, как правило, не следует использовать в качестве процедуры ремонта, если только это не предписано процедурой ремонта или диагностики. Если система трансмиссии демонстрирует проблему, которая, по вашему мнению, вызвана недопустимым CVI, вы должны попытаться переучить значение, выполнив соответствующий маневр вождения. В большинстве случаев, если Quick Learn улучшает переключение транспортного средства, транспортное средство вернется с той же проблемой.
  2. Перед выполнением Quick Learn необходимо перевести автомобиль в режим Od при работающем двигателе и установить уровень масла на правильный уровень. Этот шаг удалит воздух из цепей сцепления, чтобы предотвратить ошибочные значения объема сцепления, которые могут привести к плохому начальному качеству переключения. Цикл передачи через все передачи 2-3 раза непосредственно перед выполнением Quick Learn. Для достижения наилучших результатов Quick Learn следует запускать с температурой картера коробки передач > 32°C.
  3. Если неиспользуемый блок управления трансмиссией (TCM) (блок управления трансмиссией) установлен на автомобиле с ГОРЯЧИМ двигателем, Quick Learn заставит блок управления трансмиссией сообщать холодную расчетную температуру масла. Это требует мониторинга расчетной температуры масла с помощью DRBIII ®. Если температура ниже 16°C, трансмиссия должна работать на холостом ходу или приводиться в движение на передаче до тех пор, пока она не поднимется выше 16°C. Если температура выше 93°C, трансмиссия должна охлаждаться до 93 ° C.
  4. Первая передача включается после завершения Quick Learn. Поместите автомобиль в парк после выполнения Quick Learn. Функция Quick Learn должна быть выполнена: При установке нового сервисного блок управления трансмиссией (TCM) (блок управления трансмиссией) После замены или перестройки внутренних компонентов трансмиссии или гидротрансформатора. Если один или несколько индексов объема сцепления (CVI) содержат перекосы показаний из-за ненормальных условий.

Процедура быстрого обучения выполняется с помощью DRBIII® путем выбора системы «трансмиссия», затем функций «Miscellaneous», затем «Quick Learn». Следуйте инструкциям процедуры, отображаемым на DRBIII®.

Для выполнения процедуры быстрого обучения должны быть выполнены следующие условия.

ПримечаниеТемпература масла должна быть от 16°C до 93°C. Выше 32°C для достижения наилучших результатов. Циклируйте передачу через все передачи 2-3 раза непосредственно перед выполнением Quick Learn.

  1. Крайне важно, чтобы уровень масла в автомобиле был установлен на правильный уровень. Переведите трансмиссию в режим Od при работающем двигателе, этот шаг очистит воздух в цепях сцепления, чтобы предотвратить ошибочные значения объема сцепления, которые могут привести к плохому начальному качеству переключения.
  2. Переведите передачу в нейтральное положение.
  3. Тормоза должны быть включены.
  4. Двигатель должен работать на холостом ходу.
  5. Угол дроссельной заслонки (датчик ТП) должен быть менее 3 градусов.
  6. Положение рычага переключения должно оставаться в нейтральном положении, после переключения в нейтральное положение частота вращения двигателя на холостом ходу увеличится до 1600 об / мин, и DRBIII ® предложит оператору переключиться на Od. Не переключайтесь на Od, пока частота вращения двигателя на холостом ходу не стабилизируется на уровне 1600 об / мин.
  7. Рычаг переключения передач должен оставаться в положении OD после приглашения «переключение to Overdrive» до тех пор, пока DRBIII® не укажет на завершение процедуры.

ПримечаниеВышеуказанные условия должны поддерживаться во время процедуры для предотвращения ее прерывания.

ПримечаниеПосле завершения процедуры быстрого обучения транспортное средство должно быть обучено вождению в соответствии с процедурой обучения вождению

Объемы сцепления

Объем сцепления Lr обновляется при выполнении ручной понижающей передачи на 1-ю передачу при скорости автомобиля выше 40 км / ч (25 миль в час) и угле дроссельной заслонки ниже 5 °. Температура трансмиссии должна быть выше 43°C.

Объем сцепления должен быть от 45 до 134. Обратите внимание: необходимо вручную перевести рычаг переключения передач в нижнее положение.

2c объем сцепления обновляется при выполнении 3-2 переключения с углом дроссельной заслонки между 10 ° и 54 °. Температура трансмиссии должна быть выше 43°C. Объем сцепления должен быть между 25 и 85.

Объем сцепления 2CA обновляется при выполнении 4-4 первичного переключения с углом дроссельной заслонки от 10 ° до 54 °. Температура трансмиссии должна быть выше 43°C. Объем сцепления должен быть от 25 до 85.

Объем сцепления Od обновляется при переключении на 2-3 переключения с углом дроссельной заслонки от 10 ° до 54 °. Температура трансмиссии должна быть выше 43°C. Объем сцепления должен быть от 30 до 100.

Объем сцепления 4с обновляется при выполнении 3-4 переключения с углом дроссельной заслонки от 10 ° до 54 °. Температура трансмиссии должна быть выше 43°C. Объем сцепления должен быть от 30 до 85.

Объем сцепления Ud обновляется при выполнении 4-3 переключения с углом дроссельной заслонки от 10 ° до 54 °. Температура трансмиссии должна быть выше 43°C. Объем сцепления должен быть от 30 до 100.

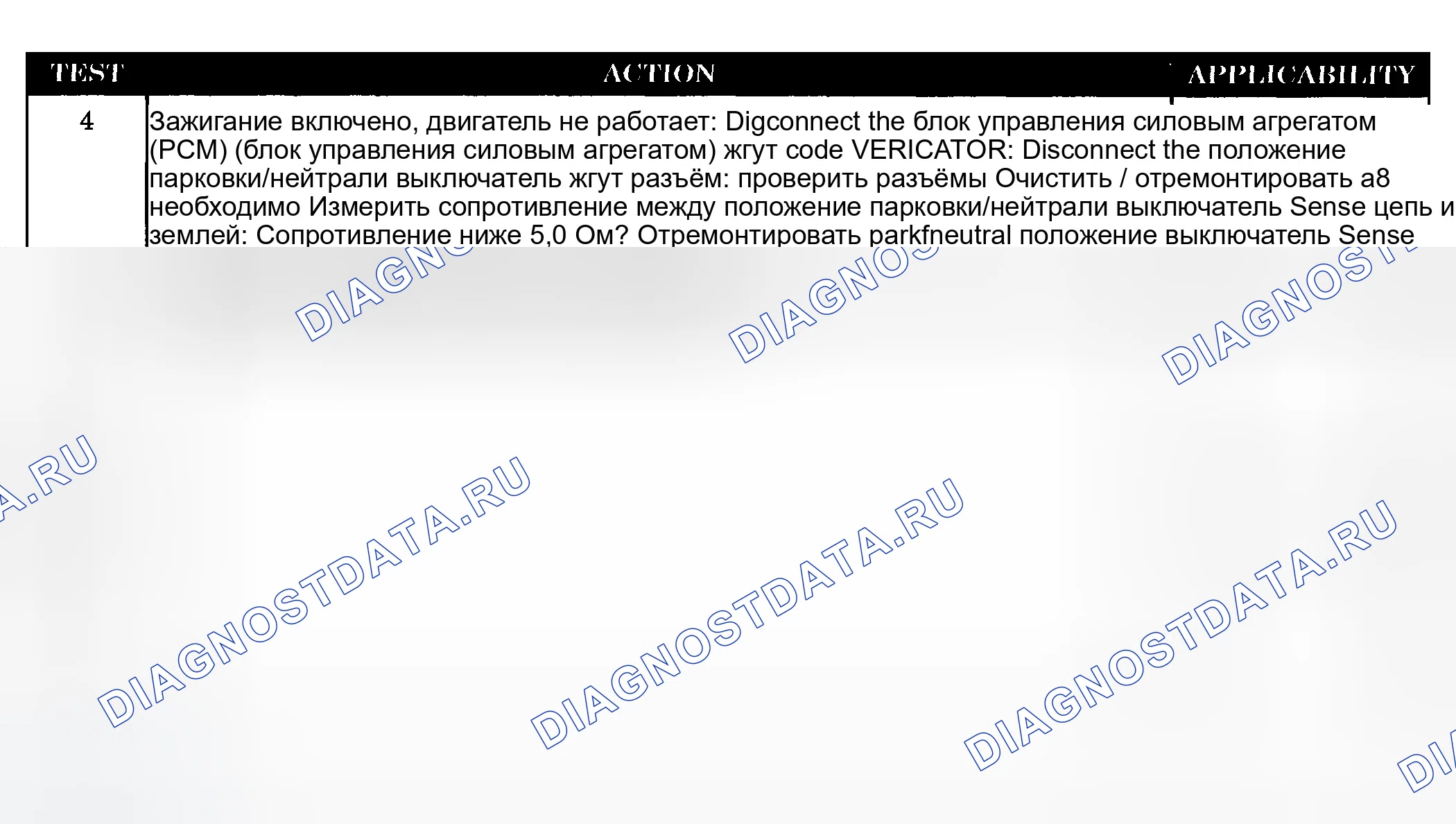

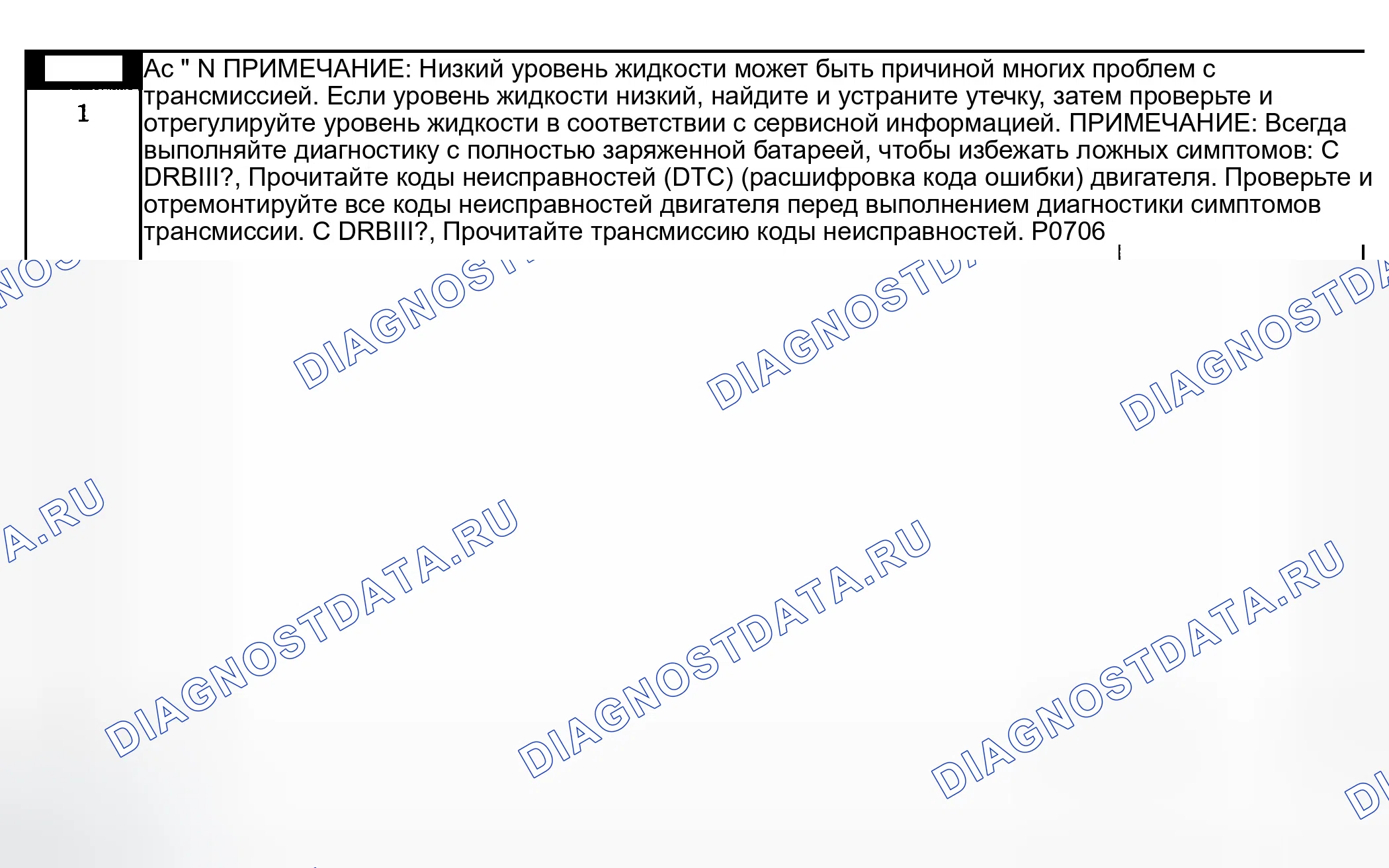

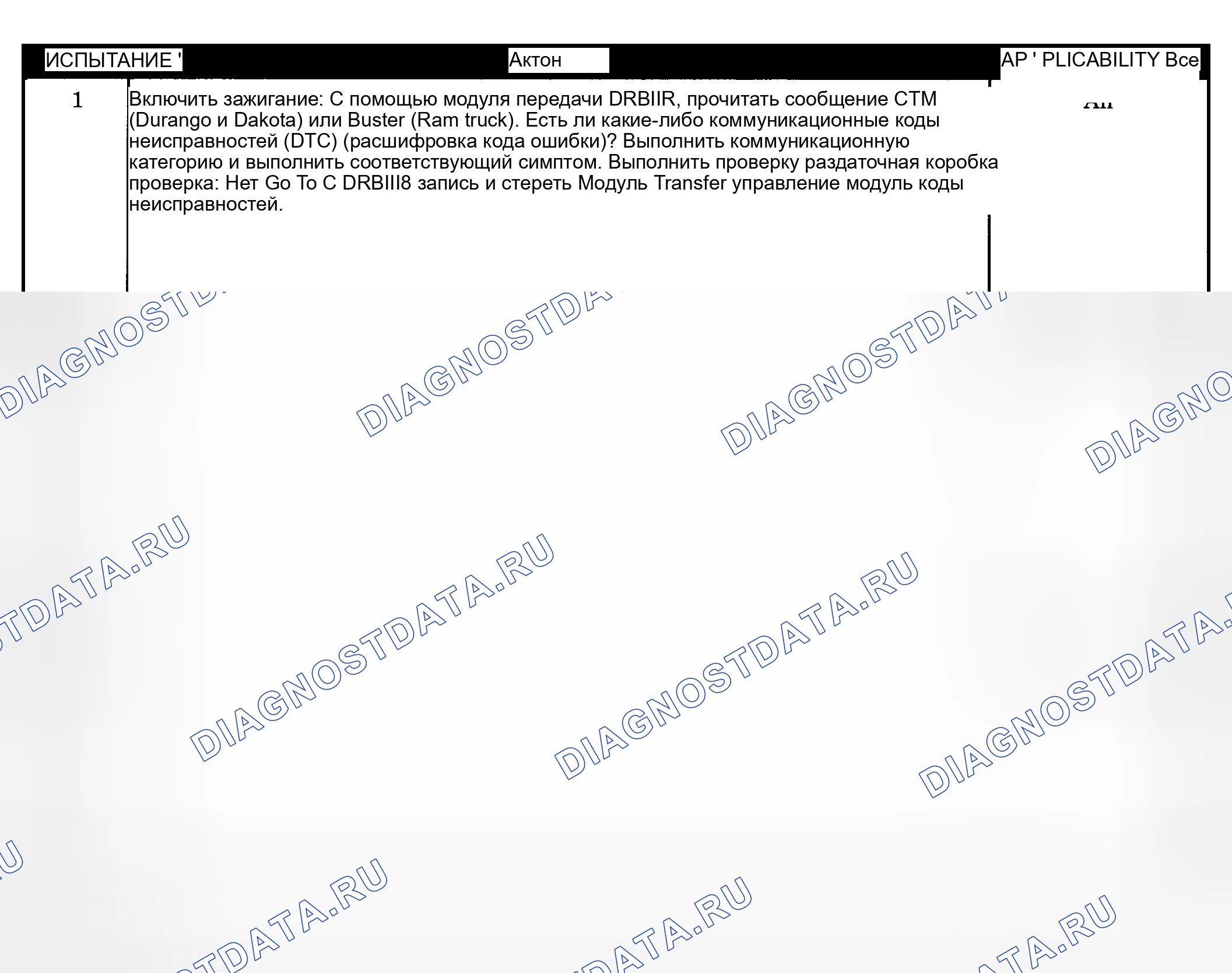

Использование DRBII®

Инструкции и помощь в отношении считывания кодов неисправностей, стирания кодов неисправностей и других функций DRBIII ® см. в руководстве пользователя DRBIII ®.

Схема №1052

Сообщения об ошибках DRBII®

При нормальной работе DRBIII ® отображает одно из двух сообщений об ошибках

  1. WARM Boot по запросу пользователя
  2. ХОЛОДНАЯ загрузка по запросу пользователя

Если DRBIII® должен отображать какое-либо другое сообщение об ошибке, запишите весь дисплей и обратитесь в центр S.T.A.R.

DRBII® не включается (пустой экран)

Если светодиоды не горят или при запуске не излучается звук, проверьте, нет ли свободных кабельных соединений или плохого кабеля. Проверьте напряжение аккумулятора автомобиля. Для адекватного питания DRBIII® требуется минимум 11 вольт.

Если все соединения между DRBIII ® и транспортным средством или другими устройствами исправны, а аккумулятор транспортного средства полностью заряжен, неисправный DRBIII ® может быть результатом неисправности кабеля или электропроводки транспортного средства. Пустой экран см. в соответствующем руководстве по диагностике кузова.

Дисплей не виден

Низкие температуры повлияют на видимость дисплея. Отрегулируйте контраст, чтобы компенсировать это состояние.

Некоторые отображаемые элементы читать " - "

Это вызвано прокруткой дисплея DRBIII® на одну строку вверх или вниз. Строка, прокручиваемая на экране, может иметь значение «-». Для отображения информации используйте функцию page down или page up.

Имитатор трансмиссии (MILLER TOOL # 8333) и комплект адаптера электронной трансмиссии (MILLER TOOL # 8333-1 A)

ПримечаниеСнять стартер Реле при использовании имитатора трансмиссии

* Если не удалить пусковое реле, это может привести к возникновению состояния блок управления силовым агрегатом (PCM) (блок управления силовым агрегатом) - No отклик.

* Снятие реле стартера также предотвратит запуск двигателя на передаче.

* Имитатор передачи не будет точно диагностировать периодические неисправности

Имитатор трансмиссии, проще говоря, представляет собой электронное устройство, которое имитирует электронные функции любой коробки передач, управляемой EATX или NGC. Основная функция имитаторов заключается в том, чтобы помочь технику определить, существует ли внутренняя проблема передачи или проблема связана с проводкой транспортного средства или модулем управления. Это полезно только для электрических проблем. Это не поможет в диагностике неисправного механического компонента, но это может сказать вам, что модуль управления и проводка работают должным образом и что проблема является внутренней для трансмиссии.

Выключатель зажигания должен находиться в положении блокировки перед попыткой установки тренажера. Следуйте всем инструкциям, прилагаемым к тренажеру. Если обратная связь от тренажера вызывает сомнения, вы можете проверить его работу, установив его на заведомо исправное транспортное средство. «Известное исправное транспортное средство» будет определяться как транспортное средство, которое не устанавливает никаких расшифровка кода ошибки, приводов и переключений, как ожидалось.

Одним из важных моментов, который следует помнить, является то, что симулятор получает питание от схемы трансрелейного выхода. Если система передачи находится в режиме Limp-in (реле разомкнуто), тренажер работать не будет. На самом деле это не признак проблемы, а дополнительный симптом. Если тренажер не включается (горит светодиод «P»), это указывает на то, что проблема все еще присутствует при подключенном тренажере. Это означает, что проблема связана с проводкой или модулем управления, а не с коробкой передач.

Miller Tool # 8333-1A состоит из кабелей адаптера и накладки, необходимых для адаптации симулятора к передачам Te / Ae / LE / RLE.
