Бортовая диагностика (бд) (с конца 1999 г.) (платформа а4): Прочее Volkswagen Golf Mk4

Модели 1999 года

ПримечаниеИнформация в этой статье относится к автомобилям позднего производства 1999 года. Для Golf и GTI 7-й и 8-й символы VIN являются 1j для серийных автомобилей конца 1999 года, а для Jetta 7-я и 8-9m.

VAS 5051 или VAG 1551, подключение

Все функции, ранее выполнявшиеся с VAG 1551 или VAG1552, также могут быть выполнены с помощью тестера VAS 5051 посредством самодиагностики транспортного средства в рабочем режиме.

VAS 5051, подключение

Требования к испытаниям

  1. Все предохранители ОК согласно электросхеме.
  2. Напряжение батареи должно быть не менее 11,5 вольт.
  1. Подсоединить диагностический провод VAS 5051 / 1 или VAS50 51 / 3 к разъему канала передачи данных (диагностический разъём)
  2. Включить зажигание.

Выбор режима работы, системы и функции транспортного средства

  1. Нажать кнопку " Vehicle Self-Диагностика " (самодиагностика транспортного средства).
  2. Выбрать систему транспортного средства для тестирования на дисплее (сенсорный экран).
  3. Выбрать нужную функцию на дисплее.

На дисплее будут отображаться идентификационные данные модуля управления и кодировка.

На дисплее будут отображаться все соответствующие диагностические функции.

ПримечаниеПоля отображения в функциях 04 (Basic setting) и 08 (Read Measurement Value Block) перечислены сверху вниз. Следующие тестовые последовательности описаны для инструмента сканирования VAG 1551 Scan Tool (ST).

VAG 1551, подключение

Требования к испытаниям

  1. Все предохранители ОК согласно электросхеме.
  2. Напряжение батареи должно быть не менее 11,5 вольт.
  1. Подключить сканирующее устройство VAG 1551 (ST) с помощью кабеля VAG1551 / 3b к разъему канала передачи данных (диагностический разъём).

ПримечаниеЕсли на дисплее ничего не индицируется, проверить подачу напряжения для сканирующего прибора VAG 1551 в соответствии с электросхемой. См. соответствующую статью СХЕМА ПОДКЛЮЧЕНИЯ СИСТЕМЫ. В зависимости от программы дополнительная информация по эксплуатации может быть распечатана нажатием кнопки HELP (СПРАВКА) сканирующей лампы VAG.1551. Функция 00 " Automatic проверка sequence " может выполняться в режиме работы 1 " Rapid data transfer ". Это автоматически проверяет все модули управления, установленные в транспортном средстве. Кнопка -- > используется для продвижения через последовательность программирования принтера вверх.

Индицируется на дисплее (* отображается поочередно)

Схема №69
  1. Нажать кнопку 1 для «Быстрой передачи данных».
  2. Продолжение бортовой диагностики (БД) системы транспортного средства, подлежащей испытанию, как описано в разделе " проведение бортовой диагностики ".

Список доступных функций

ПримечаниеСледующее применимо к моделям до m.y. 2001 ONLY. Для бортовая система диагностики от m.i. 2002, см. " бортовая система диагностики (бортовая система диагностики-) FROM M.y. 2002 ". (ref-202672-S41487448922005102800000)

ФункцияПосмотрите
01 Проверка версий модуля управления
02 Проверка памяти расшифровка кода ошибки
03 Режим диагностического тестирования выхода (режим диагностического теста)
04 Базовая настройка
05 Стереть память расшифровка кода ошибки
06 Завершение вывода
07 Модуль управления кодом
08 Считывание блока измеряемых значений

СПИСОК ДОСТУПНЫХ ФУНКЦИЙ (ТОЛЬКО ПО M.y. 2001)

ПримечаниеНажать кнопку HELP, чтобы распечатать полный список доступных функций. Этот список указывает на функциональные возможности только инструмента сканирования VAG 1551 (ST) и не обязательно отражает функциональные возможности систем транспортного средства, оснащенных БД. Для адресного слова AC / Heating Electronics 08 не пытайтесь выбирать функции, отличные от перечисленных выше. После того как функция завершена и переслана с помощью кнопки -- >, инструмент сканирования Wag 1551 возвращается в следующее начальное положение

Отображается на дисплее (выбор функции)

Схема №70

Головка управления кондиционера -E87- дисплей, проверки

Все отображаемые сегменты должны отображаться.

Схема №71

ПримечаниеВсе дисплейные сегменты должны отображаться во время вывода DIM, в противном случае заменить модуль управления Climatronic -J255-.

Базовая настройка (функция 04)

ПримечаниеЕсли после включения зажигания дисплей мигает, несмотря на то, что в памяти расшифровка кода ошибки отсутствуют расшифровка кодов ошибок (коды неисправностей (DTC) (расшифровка кода ошибки) - DTS), выполнить функцию 07 Code управление модуль с последующей функцией 04 Basic setting.

  1. Подключить сканирующий прибор VAG 1551 (ST), введите адресное слово 08 " AC. / Heating electronics " и нажимайте -- > до тех пор, пока на дисплее не появится надпись " Select function XX ". См. раздел CLIMATRONIC - БОРТОВАЯ ДИАГНОСТИКА (бортовая система диагностики), ИНИЦИИРОВАНИЕ И ПРОВЕРКА ВЕРСИЙ МОДУЛЯ УПРАВЛЕНИЯ
  2. Включить принтер, нажав кнопку PRINT (загорается предупреждающая лампа в кнопке).
  3. Проверить память расшифровка кода ошибки. См. " код неисправности (расшифровка кода ошибки) (DTS) MEMORY, CHECKING (FUNCTION 02) " и устраните все показанные неисправности. (ref-202672-S16521882842005102800000)
  4. Очистить память расшифровка кода ошибки. См. " расшифровка кода ошибки (DCC) ПАМЯТИ, СТИРАНИЕ (ФУНКЦИЯ 05) ". (ref-202672-S33102926112005102800000)
  5. Проверить код. См. " МОДУЛЬ УПРАВЛЕНИЯ CLIMATRONIC -J255-, CODING (FUNCTION 07) " и исправьте при необходимости. (ref-202672-S33802852712005102800000)

Индицируется на дисплее (выбор функции)

Схема №72
  1. Нажать кнопки -0- и -4- для выбора функции 04 Basic setting.

Индицируется на дисплее

Схема №73
  1. Нажать кнопку -q- для подтверждения ввода.

Индицируется на дисплее

Схема №74
  1. Введите номер группы просмотра 000.

Индицируется на дисплее

Схема №75
  1. Нажать кнопку -q- для подтверждения ввода.

ПримечаниеМодуль управления Climatronic -J255- сохраняет все значения датчика положения двигателя закрылка (потенциометра) при перемещении в их конечное положение и поэтому принимает на себя основные настройки всех двигателей закрылков.

Индицируется на дисплее

Схема №76

ПримечаниеДвижение двигателей с четырьмя заслонками может отслеживаться на дисплее. Изменения в значениях обратной связи не дают признаков неисправного двигателя.

Индицируется на дисплее

Схема №77

Базовая настройка завершается, когда дисплей считывает " 0 коды неисправностей (DTC) (расшифровка кода ошибки) recognized " в памяти расшифровка кода ошибки.

  1. Нажать кнопку -->.

Индицируется на дисплее (выбор функции)

Схема №78
  1. Нажимаем кнопки -0- и -2- для выбора функции 02 Проверка памяти расшифровка кода ошибки.

Индицируется на дисплее

Схема №79
  1. Нажать кнопку -q- для подтверждения ввода.

На дисплее отображается количество сохраненных расшифровка кода ошибки или «расшифровка кода ошибки не распознан».

Схема №80
  1. Нажать кнопку -- >. Сохраненные коды неисправностей отображаются один за другим и распечатываются нажатием кнопки Print.
  2. После вывода на экран и распечатки последнего расшифровка кода ошибки восстановить коды неисправностей (DTC) (расшифровка кода ошибки) с помощью таблицы DCT. см. " код неисправности (расшифровка кода ошибки) (DTS) TABLE ". (ref-202672-S33532508512005102800000)
  3. Нажать кнопку -->.

Отображается на дисплее (выбор функции, например 02 - проверка памяти расшифровка кода ошибки)

Схема №81

Предпосылки

  1. Память расшифровка кода ошибки проверена.

Конечный выход (функция 06)

Индицируется на дисплее

Схема №82
  1. Нажать кнопки -0- и -6-, чтобы выбрать функцию 06 End Выход.

Индицируется на дисплее

Схема №83
  1. Нажать кнопку -q- для подтверждения ввода.

Индицируется на дисплее

Схема №84
  1. Выключить зажигание.
  2. Отсоединить инструмент сканирования VAG 1551 (ST) от разъема канала передачи данных.

Модуль управления Climatronic -J255-, кодирование (функция 07)

ПримечаниеКаждый сменный модуль управления Climatronic -J255- должен быть закодирован после установки. Выполнить базовую настройку (функция: 04) после кодирования. Головка управления A / C - xtigx1 мигает в течение 15 секунд, когда управляющий модуль -J255- не был кодирован. Если соответствующий код транспортного средства или соответствующий уровень оборудования не отображается, то модуль управления должен иметь следующий код E87

  1. Подключить сканирующий прибор VAG 1551 (ST), введите адресное слово 08 " AC / Heating electronics " и нажимайте -- > до тех пор, пока на дисплее не появится надпись " Select function XX ". См. раздел CLIMATRONIC - БОРТОВАЯ ДИАГНОСТИКА (бортовая система диагностики), ИНИЦИИРОВАНИЕ И ПРОВЕРКА ВЕРСИЙ МОДУЛЯ УПРАВЛЕНИЯ

Индицируется на дисплее

Схема №85
  1. Нажать кнопки -0- и -7- для выбора функции 07 Модуль управления кодом.

Индицируется на дисплее

Схема №86
  1. Нажать кнопку -q- для подтверждения ввода.

Индицируется на дисплее

Схема №87
  1. Используя кнопочную панель сканирующего инструмента, введите кодовый номер и подтвердите ввод с помощью кнопки -q-.

Индицируется на дисплее

Схема №88
  1. Нажать кнопку -q- для подтверждения ввода.

На дисплее сканера VAG 1551 Scan Tool (ST) отображается кодировка модуля управления и номер детали.

Схема №89
  1. Нажать кнопку -->.

Индицируется на дисплее

Схема №90
  1. Выбрать End Выход (конечный выход) (функция 06). См. раздел " КОНЕЧНЫЙ ВЫВОД (ФУНКЦИЯ 06) ". (ref-202672-S09683661302005102800000)

ПримечаниеВведенный и отображаемый на дисплее код не будет загружен в модуль управления Climatronic до тех пор, пока зажигание не будет выключено один раз.

Считывание блока измеряемых значений (функция 08)

ПримечаниеВо время выполнения функции Read measurement value block (считывание блока измеряемых значений) регулятор Climatronic находится в рабочем состоянии. 8 номеров групп отображения отображают до 4 измеренных значений каждая. Для безопасного считывания измеренных величин при вождении требуется помощник.

  1. Подключить сканирующее устройство VAG 1551 (ST) и введите адресное слово " 08 AC / Heating electronics ", а затем нажимайте кнопку -- > до тех пор, пока на дисплее не появится надпись " Select function XX ". См. раздел CLIMATRONIC - БОРТОВАЯ ДИАГНОСТИКА (бортовая система диагностики), ИНИЦИИРОВАНИЕ И ПРОВЕРКА ВЕРСИЙ МОДУЛЯ УПРАВЛЕНИЯ

Индицируется на дисплее (выбор функции)

Схема №91
  1. Нажать кнопки -0- и -8- для выбора функции 08 Read measuring value block.

Индицируется на дисплее

Схема №92
  1. Нажать кнопку -q- для подтверждения ввода.

Индицируется на дисплее

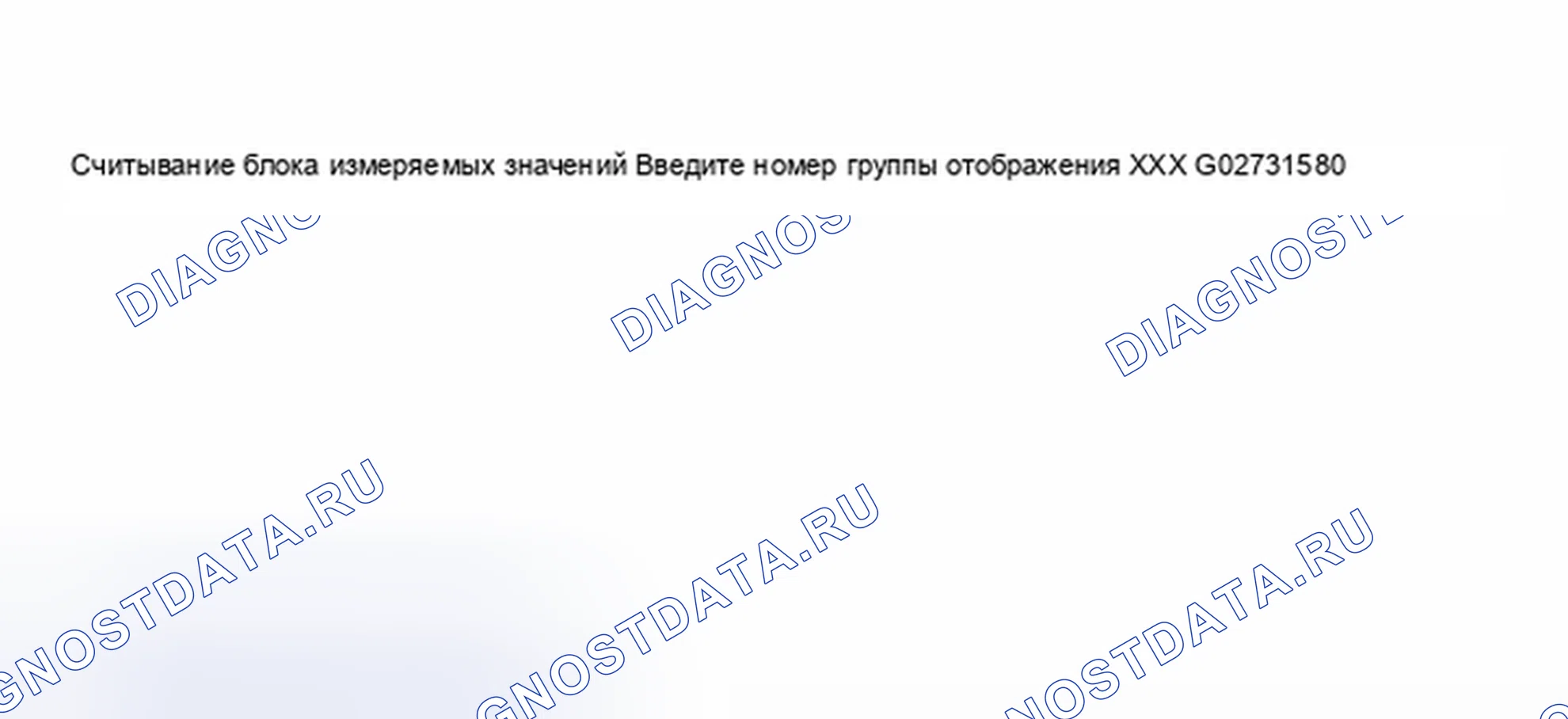

Схема №93
  1. С помощью кнопочной панели 1551 введите требуемый номер группы отображения (в следующем примере показана группа отображения 001).

Индицируется на дисплее

Схема №94
  1. Нажать кнопку -q- для подтверждения ввода.

Индицируется на дисплее

Схема №95

ПримечаниеИнтерпретация измеренных значений в таблицах отдельных полей дисплея. См. " ТАБЛИЦА ВЫБИРАЕМЫХ НОМЕРОВ ГРУПП ОТОБРАЖЕНИЯ ". При включенном принтере информация на дисплее будет выведена на печать. После завершения выполнения функции Считывание блока измеренного значения проверить память расшифровка кода ошибки. См. " код неисправности (расшифровка кода ошибки) (DTS) MEMORY, CHECKING (FUNCTION 02) ". Если во всех полях дисплея соблюдены спецификации измеряемого значения (ref-202672-S29266624302005102800000)(ref-202672-S16521882842005102800000)

  1. Нажать кнопку -->.

Индицируется на дисплее (выбор функции)

Схема №96

ПримечаниеЧтобы легко переключаться между группами дисплеев, см. раздел " ИЗМЕНЕНИЕ ГРУПП ДИСПЛЕЕВ ". (ref-202672-S02097227022005102800000)

Группа отображенияVAG 1551VAG 1552
ВышеНажать кнопку 3Нажать кнопку со стрелкой вверх
НижеНажать кнопку 1Нажать кнопку со стрелкой вниз
ПропуститьНажать кнопку CНажать кнопку C

ИЗМЕНЕНИЕ ГРУПП ОТОБРАЖЕНИЯ.

Схема №97
Схема №98
Схема №99
Схема №100
Схема №101
Схема №102
Схема №103
Схема №104
Схема №105
Схема №106
Схема №107
Схема №108
