Система блокировки дверей с силовым приводом: Обзор Nissan 350Z I

Замки дверей и противоугонная система 60 иллюстраций ~9 мин чтения
Схема №1

Описание системы

Питание подается постоянно

  1. Через плавкую вставку 40A (букву F, расположенную в коробке предохранителя и плавкой вставки)
  2. К терминалу 7 BCM и
  3. Через предохранитель 10A [№ 21, расположенный в блоке предохранителей (J / B)]
  4. К клемме выключателя ключа 2. С вставленным ключом зажигания подается питание
  5. Через клемму 1 клавишного переключателя
  6. К клемме 62 БКМ. Земля подается на клемму 8 БСМ через массы E17, хтагx1 и xtагx2. Когда дверь заперта и разблокирована с помощью главного выключателя стеклоподъемника (выключатель блокировки и разблокировки двери), подается масса E43 F152
  7. К клемме 15 главного выключателя стеклоподъемника (выключатель блокировки и разблокировки дверей)
  8. Через заземлители M30 и M66. Подается сигнал срабатывания главного выключателя стеклоподъемника (выключатель блокировки и разблокировки дверей)
  9. Через сетевой выключатель стеклоподъемника (переключатель блокировки и разблокировки дверей) клемма 12
  10. На клемму BCM 74. Когда дверь заперта и разблокирована с помощью переключателя стеклоподъемника (выключатель блокировки и разблокировки двери), масса подается
  11. Для питания дополнительного переключателя окна (выключатель блокировки и разблокировки двери), клемма 11
  12. Через масса M30 и M66. Подоконный выключатель питания (переключатель блокировки и разблокировки двери) подается сигнал о срабатывании
  13. Через подпереключатель стеклоподъемника (выключатель блокировки и разблокировки дверей) клемма 16
  14. К клемме 74 БКМ. Когда дверь заперта переключателем цилиндра ключа двери, подается земля
  15. К клемме 6 главного выключателя стеклоподъемника (выключатель блокировки и разблокировки дверей)
  16. Через клемму 3 выключателя цилиндра ключа двери
  17. Через клемму 2 выключателя цилиндра ключа двери
  18. Через масса M30 и M66. Подается сигнал о срабатывании выключателя цилиндра дверного ключа
  19. Через сетевой выключатель стеклоподъемника (переключатель блокировки и разблокировки дверей) клемма 12
  20. На клемму 74 БКМ. Когда дверь разблокирована переключателем цилиндра дверного ключа, подается земля
  21. К главному выключателю стеклоподъемника (выключатель блокировки и разблокировки дверей) клемма 7
  22. Через дверной ключ цилиндровый переключатель клемма 1
  23. Через клемму 2 выключателя цилиндра ключа двери
  24. Через масса M30 и M66. Подается сигнал о срабатывании выключателя цилиндра дверного ключа
  25. Через сетевой выключатель стеклоподъемника (переключатель блокировки и разблокировки дверей) клемма 12
  26. К терминалу 74 BCM.

BCM подключается к главному выключателю стеклоподъемника (выключатель блокировки и разблокировки двери) и к дополнительному выключателю стеклоподъемника (выключатель блокировки и разблокировки двери) как последовательное соединение.

Операция открывания задней двери

Когда выключатель открывания задней двери включен с разблокированной дверью водителя, подается питание

  1. Через терминал BCM 19.

Затем исполнительный механизм открывания задней двери открывает заднюю дверь.

Схема №2

CONSULT-II Основная процедура эксплуатации

ВниманиеЕсли CONSULT-II используется без подключения CONSULT-II CONVERTER, неисправности могут быть обнаружены при самодиагностике в зависимости от блока управления, который осуществляет связь по CAN.
Схема №3
Схема №4
Схема №5
Схема №6
  1. Повернуть выключатель зажигания в положение «ВЫКЛ».
  2. Подключить «CONSULT-II» и CONSULT-II CONVERTER к разъему канала передачи данных.
  3. Включить выключатель зажигания.
  4. Нажать «START (NISSAN BASED VHCL)».
  5. Коснитесь " BCM ".
  6. Если " BCM " не индицируется, перейдите к разделу " CONSULT-II DATE LINK разъём (диагностический разъём) цепь "
  7. Коснитесь " ДВЕРНОЙ ЗАМОК ".
  8. Выбрать режим диагностики.
Схема №7
Схема №8

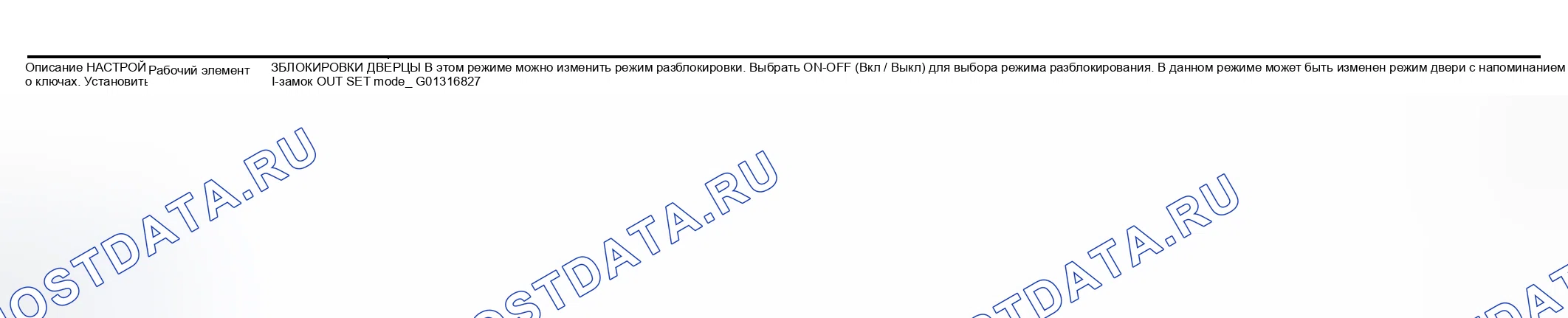

Схема №9
Схема №10
Схема №11
Схема №12
Схема №13
Схема №14
Схема №15
Схема №16
Схема №17
  1. ПРОВЕРКА ВХОДНОГО СИГНАЛА ДВЕРНОГО ПЕРЕКЛЮЧАТЕЛЯ С CONSULT-II Проверить дверные переключатели (" дверь Sw-AS " и " дверь Sw- DR ") в режиме " DATA контроль " с CONSULT-Ii.п рочить напряжение между разъемом BCM и землей. ОК или Ng OK: Дверной переключатель исправен. Нг: ПЕРЕЙТИ К 2.
  2. Проверить дверь выключатель OK Выключить выключатель зажигания. Отсоединить дверной переключатель и разъем BCM. Проверить целостность цепи между разъемом дверного переключателя B17, хтагx1, клеммами 1 и разъёмом BSM B4 клеммы 10, 14. Наличие двери со стороны водителя - должна быть непрерывность. B23 B17 B23
  3. Проверить дверь выключатель Проверить целостность цепи между разъемом дверного переключателя B17 (сторона водителя) или xtigx1 (сторона пассажира) клеммой 1 (R / W) и землей. OK или Ng OK: Необходим дальнейший осмотр. См. Таблицу симптомов. Nг: Заменить неисправный дверной переключатель. B23
Схема №18
Схема №19
Схема №20
Схема №21
  1. ПРОВЕРИТЬ ВХОДНОЙ СИГНАЛ КЛЮЧЕВОГО ПЕРЕКЛЮЧАТЕЛЯ С CONSULT-II Проверить переключатель цилиндра ключа зажигания " IGN ON Sw " в режиме " DATE контроль " с помощью CONSULT- II. Когда ключ вставлен в цилиндр ключа зажигания IGN- КЛЮЧ ПО: ВКЛ При извлечении ключа в цилиндре ключа зажигания ИГН ПО КЛЮЧАМ: ВЫКЛ. Без
  2. Проверить ключ выключатель (INSERT). Turn Выключатель зажигания OFF. Disconnect ключ выключатель разъём. проверить continuity between ключ выключатель terminals 1 и 2. OK or Ng OK: Проверить следующее: 10A предохранитель [№ 21, расположен в блоке предохранителей (J / B)] Жгут на обрыв или короткое замыкание между ключевым выключателем и предохранителем Жгуты на обрыва или замыкания между BCM и ключевым переключателем Нг: Заменить ключевой выключатель.
Схема №22
Схема №23
Схема №24
Схема №25
Схема №26
Схема №27
Схема №28
Схема №29
  1. Проверить Электростеклоподъёмник OPERATION Работает ли система стеклоподъемников нормально? ДА или НЕТ? ЕСТЬ: ПЕРЕЙТИ К 2 НЕТ: Обратитесь к " КАРТЕ СИМПТОМОВ ДИАГНОСТИКИ НЕИСПРАВНОСТЕЙ ".
  2. ПРОВЕРИТЬ БОКОВОЕ ЗАПИРАНИЕ И РАЗБЛОКИРОВАНИЕ ДВЕРИ. Убедиться, что обнаружен боковой сигнал BOK или ВЫХОД ВЫКЛЮЧАТЕЛЯ. С помощью модуля CONSULT-II Проверить блокировку замка 3 и выключатель разблокировки (" замок Sw DR / AS ", " UNLK Sw- DR: AS) в режиме DATA контроль с модулем CONSULT. Обратитесь к разделу " КОНТРОЛЬ ДАННЫХ ". При повороте блокировки и размыкании выключателя на замок SOW DR. (ref-184454-S02448728802005082600000)
  3. Проверить BCM Выход сигнал Проверить последовательную ссылку окна питания (" Электростеклоподъёмник DOWN ") в режиме " активно проверка " с CONSULT-II. Обратитесь к разделу " АКТИВНЫЙ ТЕСТ ". При выполнении " АКТИВНОГО ТЕСТА " окно со стороны водителя и пассажира опускается. OK или Ng OK: Необходим дальнейший осмотр. См. таблицу симптомов. Nг: Заменить BSM.
  4. ПРОВЕРИТЬ БЛОКИРОВКУ ДВЕРИ И РАЗБЛОКИРОВАТЬ ВЫКЛЮЧАТЕЛЬ ЗАЗЕМЛЕНИЯ ЖГУТ Выключить выключатель зажигания. Отсоединить сетевой выключатель стеклоподъемника (выключатель блокировки и разблокировки дверей) и разъем под-переключателя окна питания (переключатель блокировки и отпирания дверей).проверить целостность цепи между сетевым выключателем окна (переключателем блокировки и открывания дверей) Разъем D7 клемма 15 и земля. 15 (Б) - Масса: Должна существовать непрерывность тока. Проверить целостность разъема xtag0 клеммы 11 и массы (В). D37
  5. Проверить Электростеклоподъёмник SERIAL LINK цепь Disconnect BCM разъём. проверить continuity between BSM connection M3 клемма 74 и Электростеклоподъёмник main выключатель (дверь замок и разблокировка выключатель) разъём D7 клемма 12. 74 (Y) - 12 (Pu): Должна существовать непрерывность Проверить ность между разъемом М3 и подключком силового окна (разъем переключателя блокировки и разблокировки двери) xtag0 16. (y) - 16 (заменить окно Sb: continacquerity или D37
Схема №30
Схема №31
Схема №32
Схема №33
Схема №34
Схема №35
  1. Проверить дверь замок ACTUATOR сигнал Выключить выключатель зажигания. Отсоединить разъем привода замка двери со стороны водителя. Проверить напряжение между разъемом механизма управления замком двери на стороне водителя и землей. OK или Ng OK: Заменить механизм управления дверью на стороне водителя. ng: GO TO 2.
  2. Проверить дверь замок ACTUATOR жгут Disconnect BCM разъём. проверить continuity between BSM connection M1 terminals 23, 30 и водитель сторона дверь замок activate разъём D11 клеммы 1, 3 и масса. BPM - Механизм блокировки двери со стороны водителя 23 (Y) - 3: должна существовать непрерывность. 30 (Pu): Целостность цепи должна существовать.
  3. Проверить Выход сигнал Подключить разъем BCM. Проверить напряжение между разъемом БКМ и землей. OK или Ng OK: Проверить состояние жгута и разъема. Ng- GO TO 4
  4. ПРОВЕРКА БКМ Проверить целостность цепи между разъемом БСМ E105 клеммой 8 и разъемом М1 клеммой 23, 30,8 (В) - 23 (У): Должна существовать непрерывность. 8 (Б) -30 (ПУ): Должно существовать постоянство. ОК или Нг ОК: Проверить состояние жгута и разъема.НГ: Заменить Бцм.
Схема №36
Схема №37
Схема №38
Схема №39
Схема №40
Схема №41
  1. Проверить дверь замок ACTUATOR сигнал Выключить выключатель зажигания. Отсоединить разъем привода замка двери со стороны пассажира. Проверить напряжение между разъемом механизма управления замком двери с пассажирской стороны и землей. OK или Ng OK: Заменить механизм управления замками дверей со стороны пассажирова. Нг: GO TO 2.
  2. Проверить дверь замок ACTUATOR жгут Отключить разъем BCM. Проверить целостность цепи между разъемом M1 зажимов 30, 31 и разъемом D40 для ремонта привода дверного замка со стороны пассажира и землей. BSM - Механизм блокировки дверей со стороны пассажиров 30 (Pu) - 1: непрерывность должна существовать. 31 (W / R) -3 (Gy): Целостность цепи не должна присутствовать. БЦСМ - масса 30 (Пз).
  3. Проверить Выход сигнал (ПРОВЕРЬ ВЫХОДНОЙ СИГНАЛ) Подключить разъем жгута БКМ. Проверить напряжение между разъемом БСМ и землей. OK или Ng OK: Проверить состояние жгута и разъема. Нг: ПЕРЕЙТИ К 4.
  4. BCM проверить Проверка непрерывности между разъемом BSM E105 клеммой 8 и разъемом M1 клеммами 30, 31. 8 (B) - 30 (Pu): Должна существовать непрерывность. 8.b - 31 (W / R); должна существовать неразрывность. ОК или Ng OK: Проверить состояние жгута и разъема. Нг: Заменить БКМ.
Схема №42
Схема №43
Схема №44
Схема №45
Схема №46
Схема №47
Схема №48
Схема №49
  1. Проверить дверь ключ цилиндр выключатель вход сигнал с CONSULT-II Проверить состояние переключателя цилиндра замка (" ключ CYL Lk Sw ") в режиме " DATA контроль " с CONSULT-I. " Ключ Cyl " должен быть " ON ", когда ключ, вставленный в цилиндр ключа двери, повернут на замок. Проверить выключатель цилиндра ключа двери (" ключ CYLUUN- Ss) в мониторе
  2. ПРОВЕРИТЬ ЦЕПЬ ПЕРЕКЛЮЧАТЕЛЯ ЦИЛИНДРА КЛЮЧА ДВЕРИ Выключить цилиндр зажигания. Отсоединить сетевой выключатель стеклоподъемника (переключатель блокировки и разблокировки дверей) и разъем переключателя цилиндра ключа двери. Проверить целостность соединения между сетевым выключателем окна (переключателем блокировки и отпирания дверей) разъем D7 клемма 6, 7 и разъемом переключателя цилиндра замка D12 клеммы 1, 3. 6 (R) - 3 (r): Должна существовать непрерывность. 7 (Sb) -1выключатель жгута питания должен быть в порядке или исправен.
  3. Проверить дверь ключ цилиндр выключатель масса проверить Проверить целостность цепи между разъемом переключателя дверного ключа D12 клеммой 2 и землей. 2 (B) - Масса: Должна существовать непрерывность. OK или Ng OK: GO TO 4. Nг: Отремонтируйте или заменить жгут.
  4. Проверить дверь ключ цилиндр выключатель Проверить целостность цепи между клеммами 1, 3 и 2 выключателя цилиндра дверного ключа. OK или Ng OK: Необходима дальнейшая проверка. Обратитесь к таблице симптомов. Нг: Заменить выключатель цилиндра замка двери.
Схема №50
Схема №51
Схема №52
Схема №53
Схема №54
Схема №55
Схема №56
  1. ПРОВЕРИТЬ СИГНАЛ ОТКРЫВАНИЯ ЗАДНЕЙ ДВЕРИ Проверить напряжение между разъемом BCM и землей. Нажать выключатель открывания задней двери, когда дверь со стороны водителя разблокирована. OK или Ng OK: GO TO 2. Nг: Заменить BSM.
  2. Проверить BACK дверь OPENER выключатель жгут Отключить выключатель зажигания. Отсоединить разъем выключателя БКМ и открывания задней двери. Проверить целостность цепи между разъемом БСМ М3 клемма 76 и разъемом переключателя открывания задних дверей T103 клемма 1. 76 (П) -1 (Р): Должна существовать непрерывность цепи. ОК или Нг OK: GO TO 3. Ng: отремонтировать или заменить жгут между БCM и переключателем открывания черных дверей.
  3. Проверить BACK дверь OPENER выключатель Проверить целостность цепи между клеммами 1 и 2 переключателя открывания задней двери. OK или Ng OK: Перейти к 4. Nг: Заменить переключатель открывания задних дверей.
  4. ПРОВЕРИТЬ ЖГУТ ПРИВОДА ДВЕРНОГО ЗАМКА Отсоединить разъем привода замка двери со стороны водителя. Проверить целостность цепи между разъемом переключателя открывания задней двери T103 клемма 2 и разъемом механизма управления замком двери на стороне водителя D11 клемма 2.2 (G) - 2 (OR): Должна существовать непрерывность цепи. OK или Ng OK: GO TO 5. Nг: Отремонтировать или заменить жгут между переключателем механизма открытия задней двери и приводом замка двери.
  5. Проверить целостность цепи между разъемом D11 привода замка двери со стороны водителя и землей. 4 (B) - Масса: Должна существовать целостность цепи. OK или Ng OK: Заменить привод замка двери на стороне водителя. Nг: Отремонтировать или заменить жгут.
Схема №57
Схема №58
Схема №59
Схема №60
  1. Проверить BACK дверь OPENER ACTUATOR сигнал Проверить напряжение между разъемом BCM и землей. Нажать на выключатель открывателя задней двери, когда дверь со стороны водителя разблокирована. OK или Ng OK: GO TO 2. Nг: Заменить BSM.
  2. Проверить BACK дверь OPENER ACTUATOR жгут Выключить выключатель зажигания. Отсоединить разъем привода открывания задней двери и BCM. Проверить целостность соединения между разъемом B4 клеммы 19 и разъёмом T11 клеммы 1. 19 (ПУ) -1 (Еп): должна существовать непрерывность. OK или Ng OK: ПЕРЕХОДИТЕ К 3. Нг: отремонтируйте или заменить жгут между BСМ и приводом механизма открывания задних дверей.
  3. Проверить целостность цепи между разъемом T11 привода механизма открывания задней двери, клеммой 2 и землей. 2 (B) - Масса: Должна существовать непрерывность. OK или Ng OK: Заменить привод механизма открытия задней двери. Nг: Отремонтировать или заменить.
