Последовательный канал окна питания
Главный переключатель окна питания, дополнительный переключатель окна питания и BCM передают и принимают сигнал по последовательному каналу окна питания.
Из главного выключателя стеклоподъемника в БКМ поступает упомянутый ниже сигнал.
- Сигнал от выключателя блокировки и разблокировки двери, по которому подается с подключка стеклоподъемника на БКМ.
- Сигнал выключателя блокировки и разблокировки двери.
Схема
Функции, доступные путем управления замком двери и выключателями разблокировки на двери водителя и двери пассажира.
- При блокировке переключателя блокировки и разблокировки двери блокируются приводы дверных замков дверей водителя и пассажира.
- С помощью операции разблокировки замка двери и переключателя разблокировки, приводы блокировки дверей дверей водителя и пассажира разблокируются.
Функции, доступные при работе с переключателем цилиндра с ключом
- При операции запирания цилиндра дверного ключа блокируются приводы дверных замков всех дверей.
- При отпирании цилиндра дверного ключа разблокируется привод замка двери (со стороны водителя).
- Когда цилиндр дверного ключа разблокируется во второй раз в течение 5 секунд после первой операции, приводы блокировки дверей на дверях водителя и пассажира разблокируются.
Режим разблокировки может быть изменен с помощью режима " ПОДДЕРЖКА РАБОТЫ " в режиме " КОМПЛЕКТ БЛОКИРОВКИ-РАЗБЛОКИРОВКИ ДВЕРИ ".
Обратитесь к разделу " ПОДДЕРЖКА РАБОТ ". (ref-184454-S36231679592005082600000)
Ключевая система напоминания двери
Когда переключатель блокировки и разблокировки двери приводится в действие для блокировки дверей с ключом зажигания, вставленным в ключевой цилиндр, и дверь водителя и пассажира открыта, приводы блокировки двери водителя и пассажиров блокируются, а затем отпираются.
Порядок выполнения работ
- Проверить симптом и запросы клиента.
- Общие сведения о системе см. в разделе " ОПИСАНИЕ СИСТЕМЫ ". (ref-184454-S28572701042005082600000)
- Выполнить предварительную проверку согласно " ПРЕДВАРИТЕЛЬНАЯ ПРОВЕРКА ". (ref-184454-S33537126352005082600000)
- Нормально ли работает система стеклоподъемников? Если да, то GO TO 5. Если нет - см. " ПРЕДВАРИТЕЛЬНЫЙ КОНТРОЛЬ (ПРОВЕРКА ПРЕДОХРАНИТЕЛЕЙ) ".
- В соответствии с картой диагностики неисправностей устраните или заменить причину неисправности. См. " " КАРТА СИМПТОМОВ ДИАГНОСТИКИ НЕИСПРАВНОСТЕЙ " ". (ref-184454-S36242306682005082600000)
- Нормально ли работает система блокировки дверей с электроприводом? Если да, то GO TO 7. Если нет, то перейти к 5.
- КОНЕЦ ОСМОТРА.
Схема №63
Схема №64
- ПРОВЕРКА ПРЕДОХРАНИТЕЛЕЙ Проверить плавкую вставку 40A (букву F, расположенную в коробке предохранителя и плавкой вставки). ПРИМЕЧАНИЕ: Обратитесь к разделу " " РАСПОЛОЖЕНИЕ РАЗЪЕМОВ КОМПОНЕНТОВ И КАБЕЛЕЙ " ". OK или Ng OK: GO TO 2. Nг: Если предохранитель перегорел, обязательно устраните причину неисправности перед установкой нового предохранителя. См. " РАСПРЕДЕЛЕНИЕ ПИТАНИЯ ". (ref-184454-S01777869282005082600000)(ref-158770-S07076085232003102000000)
- Проверить Питание SUPPLY цепь Turn Выключатель зажигания OFF. Disconnect BCM разъём. проверить напряжение between BSM connection E105 клемма 7 и масса. 7 (R) - Земля: Напряжение аккумулятора должно существовать. OK или Ng OK: GO TO 3.ng.: Проверить цепь питания БКМ на обрыв или короткое замыкание.
- Проверить масса цепь Проверить целостность цепи между разъемом BCM E105 клеммой 8 и землей. 8 (B) - масса: должна существовать непрерывность. OK или Ng OK: Питание и цепь массы в порядке. Nг: Проверить цепь массы BSM на обрыв или короткое замыкание.

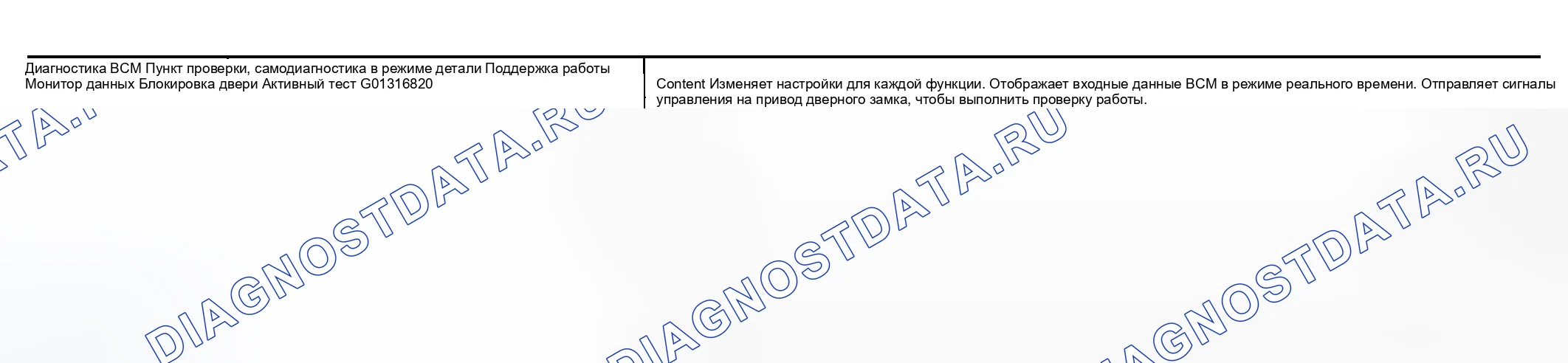

Функция CONSULT-II
Проверка системы замков силовых дверей с монитором данных и активным тестом может выполняться путем совмещения приема данных и передачи команд по линии связи от БКМ.
