Таблица расшифровки кода ошибки
Расшифровка кода ошибки REFERENCE No. Структура индикаторов Диагностируемая цепь 02 Датчик солнечной радиации (присутствует) 03 Датчик солнечного излучения (в прошлом) 06 Датчик температуры пассажирского салона (в настоящее время) 07 Сенсор температуры в пассажирском салоне (в прошедшем периоде) 10 Температурный датчик испарителя (в настоящем времени) 11 Сенсорный датчик температуры испарителей (в предшествующем периоде) 12 Сенсорное устройство для измерения температуры окружающей среды (в текущем периоде) 14 Сенсорные устройства для определения температуры воды (в будущем) 15 Режим воздушного потока Исполнительный механизм [потенциометр] (в нынешнем периоде) 22 Режим пневматического привода [59]
Схема №171
Схема №172
Схема №173
Схема №174
Схема №175
Схема №176
Схема №177
Схема №178
Схема №179
Схема №180
- Прогрейте двигатель.
- Повернуть выключатель зажигания в положение замок (ЗАМОК).
- Запустить встроенную функцию диагностики (режим индикации текущего отказа).
- Нажать переключатель AUTO (АВТО).
- Убедиться в том, что все световые индикаторы блока климат-контроля и центральной панели (часть управления климатом) горят в течение 4 с.
- Проверить работу каждого выходного устройства при изменении шагов, нажав переключатель REC / FRESH и обратившись к таблице проверки работы выходных устройств. Если это не так, как указано, осмотреть неисправную систему. ПРИМЕЧАНИЕ: Если снова нажать переключатель AUTO, функция бортовой диагностики вернется в текущий режим индикации отказа.
- Повернуть переключатель зажигания в положение замок (блокировка), чтобы завершить выполнение функции бортовой диагностики.
Индикаторная диаграмма Диагностируемая цепь " 02 " Датчик солнечного излучения (присутствует) " 06 " Сенсор температуры в пассажирском салоне (наличествует) " 07 " Расходомер воздуха в салоне (прошествие) " 10 " Термодатчик воздуха в исполнительном механизме (налив) 22 " 11 " Термометр испарителя (налич.] " 12 " Датчиком температуры окружающей среды (наличет) " 13 " Датчику температуры окружающего воздуха (олн.) " 14 " датчику температуры воды A / C (налить) " 15 " датчикетчик температуры воды в транспортном средстве (наливке) 18 расшифровка кода ошибки REFERENCE No. -244655-S07202272542006092500000) Механизм управления режимом воздушного потока [блокировка двигателя] (в прошлом)
Схема №181
Схема №182
Схема №183
Схема №184
Схема №185
Схема №186
Схема №187
Схема №188
Схема №189
Схема №190
Схема №191
Схема №192
- Прогрейте двигатель.
- Повернуть выключатель зажигания в положение замок (ЗАМОК).
- Запустить встроенную функцию диагностики (режим индикации текущего отказа).
- Нажать переключатель AUTO (АВТО).
- Убедиться в том, что все световые индикаторы блока климат-контроля и центральной панели (часть управления климатом) горят в течение 4 с.
- Проверить работу каждого выходного устройства при изменении шагов, нажав переключатель REC / FRESH и обратившись к таблице проверки работы выходного устройства. Если есть какие-либо неисправности, осмотреть неисправную систему. ПРИМЕЧАНИЕ: Если снова нажать выключатель AUTO, функция бортовой диагностики вернется в текущий режим индикации отказа.
- Повернуть переключатель зажигания в положение замок (блокировка), чтобы завершить выполнение функции бортовой диагностики.
Расшифровка кода ошибки 02 [L3, Aj]
| Расшифровка кода ошибки 02 | Проверка системы датчиков солнечного излучения |
|---|---|
| ВОЗМОЖНАЯ ПРИЧИНА | Неисправность датчика солнечной радиации Неисправность блока климат-контроля Обрыв или короткое замыкание между датчиком солнечной радиации и блоком климатического управления |
Условие обнаружения расшифровка кода ошибки 02 (L3, Aj) и возможные причины
Процедура диагностики
КЛЕММА расшифровка кода ошибки 02 (L3, Aj) ПРОЦЕДУРА ДИАГНОСТИКИ ШАГ ПРОВЕРКА ДЕЙСТВИЕ 1 Проверить датчик солнечного излучения. Все в порядке? Да Переходите к следующему шагу " Нет Заменить датчик солнечной радиации. (См. " СНЯТИЕ / УСТАНОВКА ДАТЧИКА СОЛНЕЧНОЙ РАДИАЦИИ ".) 2 Отсоединить разъем блока управления климатом (24-контактный) и разъем датчика солнечного излучения. Есть ли неразрывность между следующими клеммами блока управления микроклиматором и клеммой сенсора солнечного излучения? 1s-B 11-A Заменить Следующий ремонтный шаг.
Схема №193
Расшифровка кода ошибки 02 [L3 С ТП]
| Расшифровка кода ошибки 02 | Проверка системы датчиков солнечного излучения |
|---|---|
| ВОЗМОЖНАЯ ПРИЧИНА | Неисправность датчика солнечной радиации Неисправность блока климат-контроля Обрыв или короткое замыкание между датчиком солнечной радиации и блоком климатического управления |
УСЛОВИЕ ОБНАРУЖЕНИЯ расшифровка кода ошибки 02 (L3 С Tc) И ВОЗМОЖНЫЕ ПРИЧИНЫ
Расшифровка кода ошибки 02 (L3 с Tc) ПРОЦЕДУРА ДИАГНОСТИКИ БЛОКА КЛИМАТ-КОНТРОЛЯ ШАГ ДЕЙСТВИЕ 1 Осмотреть датчик солнечной радиации. Это нормально? Да Перейти к следующему шагу. Нет Заменить датчик солнечной радиации. 2 Отсоединить разъем блока климат-контроля (24-контактный) и разъем датчика солнечного излучения. Есть ли непрерывность между следующими клеммами разъема блока климатического контроля (24- контактная) и клеммным разъемом датчика солнечной радиации? 1s-B 1b-A Да Переход на следующий этап Замена цепи массы отсутствует.
Схема №194
Расшифровка кода ошибки 03
| Расшифровка кода ошибки 03 | Проверка системы датчиков солнечного излучения |
|---|---|
| ВОЗМОЖНАЯ ПРИЧИНА | Неисправность датчика солнечной радиации Неисправность блока климат-контроля Короткое замыкание между датчиком солнечной радиации и блоком управления климатом |
Расшифровка кода ошибки 03 ВОЗМОЖНЫЕ ПРИЧИНЫ
Расшифровка кода ошибки 03 DIAGNOSTIC PROCEDURE STEP проверка ACTION 1 Проверить датчик солнечного излучения. Все в порядке? Да Перейти к следующему шагу. Нет Заменить датчик солнечной радиации. (См. " ДЕМОНТАЖ / УСТАНОВКА ДАТЧИКА СОЛНЕЧНОЙ РАДИАЦИИ ") 2 Есть ли короткое замыкание на массу между клеммой 1s блока управления климатом и клеммой B датчика солнечной радиации? да Отремонтировать жгут проводов. В настоящее время эта система не работает (стереть из памяти прошлый отказ).
Схема №195
Расшифровка кода ошибки 06 [L3, Aj]
| Расшифровка кода ошибки 06 | Осмотр системы датчиков температуры пассажирского салона |
|---|---|
| ВОЗМОЖНАЯ ПРИЧИНА | Неисправность датчика температуры в пассажирском салоне Неисправность блока климат-контроля Обрыв или короткое замыкание между датчиком температуры пассажирского салона и блоком климатического контроля |
УСЛОВИЕ ОБНАРУЖЕНИЯ расшифровка кода ошибки 06 (L3, Aj) И ВОЗМОЖНЫЕ ПРИЧИНЫ
Расшифровка кода ошибки 06 DIAGNOSTIC PROCEDURE STEP проверка ACTION 1 Есть ли сопротивление между клеммами 11 и 1м блока климат-контроля, как указано ниже? - 76 Ом-124 кило Ом Да Заменить блок климат-управления. (См. " ДЕМОНТАЖ БЛОКА КЛИМАТ-КОНТРОЛЯ [L3, Aj] ".) Нет Переходите к следующему шагу. 2 Осмотреть датчик температуры салона. Все в порядке? да Ремонт жгута электропроводки нет Заменить датчика температуры пассажирского салона (см.
Схема №196
Расшифровка кода ошибки 06 [L3 с Tc]
| Расшифровка кода ошибки 06 | Осмотр системы датчиков температуры пассажирского салона |
|---|---|
| ВОЗМОЖНАЯ ПРИЧИНА | Неисправность датчика температуры в пассажирском салоне Неисправность блока климат-контроля Обрыв или короткое замыкание между датчиком температуры пассажирского салона и блоком климатического контроля |
УСЛОВИЕ ОБНАРУЖЕНИЯ расшифровка кода ошибки 06 (L3 С Tc) И ВОЗМОЖНЫЕ ПРИЧИНЫ
Расшифровка кода ошибки 06 (L3 с Tc) ДИАГНОСТИЧЕСКАЯ ПРОЦЕДУРА ШАГ ПРОВЕРКА ДЕЙСТВИЕ 1 Сопротивление между клеммами 11 и разъемом блока климат-контроля 1m (24-контактный) как указано ниже? -137 Ом-220 килом да Заменить блок климат-управления. Нет Перейти к следующему шагу 2 Проверить датчик температуры пассажирского салона. Нормально ли это? Да отремонтировать жгут электропроводки.
Схема №197
Расшифровка кода ошибки 07 [L3, Aj]
| Расшифровка кода ошибки 07 | Осмотр системы датчиков температуры пассажирского салона |
|---|---|
| ВОЗМОЖНАЯ ПРИЧИНА | Неисправность датчика температуры в пассажирском салоне Неисправность блока климат-контроля Обрыв или короткое замыкание между датчиком температуры пассажирского салона и блоком климатического контроля |
УСЛОВИЕ ОБНАРУЖЕНИЯ расшифровка кода ошибки 07 (L3, Aj) И ВОЗМОЖНЫЕ ПРИЧИНЫ
Расшифровка кода ошибки 07 (L3, Aj) Отсутствует клемма управления климатом. Нет разъема для подключения датчика температуры в салоне. Да? Нет Перейдите к следующему шагу. Не устанавливать датчик температуры в пассажирском салоне. (См. " ДЕМОНТАЖ / УСТАНОВКА ДАТЧИКА ТЕМПЕРАТУРЫ ПАССАЖИРСКОГО САЛОНА [Lз] ".) 2 Отсоединить разъем блока климат-контроля (24-контактный) и разъем датчика температуры пассажирского салона. Разомкнута цепь между следующими клеммами контроллера климата - 1 5V
Схема №198
Расшифровка кода ошибки 07 [L3 С Tc]
| Расшифровка кода ошибки 07 | Осмотр системы датчиков температуры в пассажирском салоне |
|---|---|
| ВОЗМОЖНАЯ ПРИЧИНА | Неисправность датчика температуры в пассажирском салоне Неисправность блока климат-контроля Обрыв или короткое замыкание между датчиком температуры пассажирского салона и блоком климатического контроля |
УСЛОВИЕ ОБНАРУЖЕНИЯ расшифровка кода ошибки 07 (L3 С Tc) И ВОЗМОЖНЫЕ ПРИЧИНЫ
Клемма расшифровка кода ошибки 07 (L3 С Tc) Разъем для подключения к блоку управления климатом. Нет разъема для подключения датчика температуры в салоне. Да. Проверить датчик температуры в пассажирском салоне. Это нормально? Да, перейдите на следующий шаг. Не заменить датчик температуры пассажирского салона. 2 Отсоединить разъем блока управления кондиционером (24-контактный) и разъем датчика температуры пассажирского отсека. Есть ли обрыв цепи между следующими контактами разъема блока управления микроклиматом и разъемом датчика температуры салона? 11-A 1m-B Заменить электропроводку следующего шага. 5V
Схема №199
Расшифровка кода ошибки 10 [L3, Aj]
| Расшифровка кода ошибки 10 | Осмотр системы датчиков температуры испарителя |
|---|---|
| ВОЗМОЖНАЯ ПРИЧИНА | Неисправность датчика температуры испарителя Неисправность блока климат-контроля Обрыв или короткое замыкание между датчиком температуры испаритель и блоком климат-контроль |
УСЛОВИЕ ОБНАРУЖЕНИЯ расшифровка кода ошибки 10 (L3, Aj) И ВОЗМОЖНЫЕ ПРИЧИНЫ
Расшифровка кода ошибки 10 (L3, Aj) ДИАГНОСТИЧЕСКАЯ ПРОЦЕДУРА ПОШАГОВАЯ ПРОВЕРКА ДЕЙСТВИЕ 1 Есть ли сопротивление между клеммами 11 и 1q блока климат-контроля как указано ниже? - 62 Ом-91 к Ом Да Заменить блок климат-контроль. (См. " СНЯТИЕ БЛОКА КЛИМАТ-КОНТРОЛЯ [L2, A-J] ". Нет Перейти на следующий шаг. 2 Осмотреть датчик температуры испарителя. Все в порядке? да Отремонтировать кабельный жгут датчика Нет замены см. датчик температуры (см.
Схема №200
Расшифровка кода ошибки 10 [L3 с Tc]
| Расшифровка кода ошибки 10 | Осмотр системы датчиков температуры испарителя |
|---|---|
| ВОЗМОЖНАЯ ПРИЧИНА | Неисправность датчика температуры испарителя Неисправность блока климат-контроля Обрыв или короткое замыкание между датчиком температуры испаритель и блоком климат-контроль |
УСЛОВИЕ ОБНАРУЖЕНИЯ расшифровка кода ошибки 10 (L3 С Tc) И ВОЗМОЖНЫЕ ПРИЧИНЫ
Расшифровка кода ошибки 10 (L3 с Tc) ДИАГНОСТИЧЕСКАЯ ПРОЦЕДУРА ПОШАГОВАЯ ПРОВЕРКА ДЕЙСТВИЕ 1 Сопротивление между клеммами 11 и 1q разъема блока климат-контроля (24 контакта), как указано ниже? -128 Ом - 179 к Ом Да Заменить блок климат-контроль. Нет Перейти на следующий шаг. 2 Проверить датчик температуры испарителя. Нормально ли это? Да Отремонтировать жгут электропроводки. Не заменять
Схема №201
Расшифровка кода ошибки 11 [L3, Aj]
| Расшифровка кода ошибки 11 | Осмотр системы датчиков температуры испарителя |
|---|---|
| ВОЗМОЖНАЯ ПРИЧИНА | Неисправность датчика температуры испарителя Неисправность блока климат-контроля Обрыв или короткое замыкание между датчиком температуры испаритель и блоком климат-контроль |
УСЛОВИЕ ОБНАРУЖЕНИЯ расшифровка кода ошибки 11 (L3, Aj) И ВОЗМОЖНЫЕ ПРИЧИНЫ

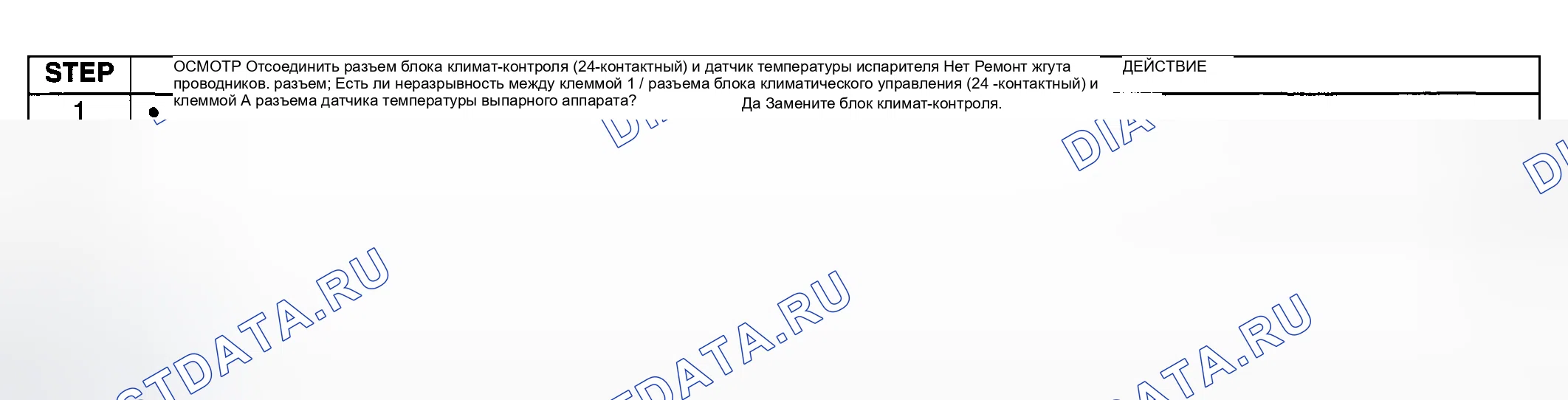

Блок управления климатом расшифровка кода ошибки 11 (L3, Aj). Неисправность в блоке диагностики и контроля состояния. Проверить датчик температуры испарителя. Все в порядке? Да Перейдите к следующему шагу. Нет Заменить температурный датчик испарителя (см. " СНЯТИЕ / УСТАНОВКА ДАТЧИКА ТЕМПЕРАТУРЫ ИСПАРИТЕЛЯ "). 2 Отсоединить разъем блока управления микроклиматом (24-контактный) от разъема датчика температуры испарительного устройства. Разомкнут цепь между следующими клеммами блока управления климатическим оборудованием и клеммами датчика температуры конденсатора? 1q-C - 11 a Ремонт 5V
Схема №202
Расшифровка кода ошибки 11 [L3 с Tc]
| Расшифровка кода ошибки 11 | Осмотр системы датчиков температуры испарителя |
|---|---|
| ВОЗМОЖНАЯ ПРИЧИНА | Неисправность датчика температуры испарителя Неисправность блока климат-контроля Обрыв или короткое замыкание между датчиком температуры испаритель и блоком климат-контроль |
УСЛОВИЕ ОБНАРУЖЕНИЯ расшифровка кода ошибки 11 (L3 С Tc) И ВОЗМОЖНЫЕ ПРИЧИНЫ
Расшифровка кода ошибки 11 (L3 С Tc). Нет подключения к разъему блока управления климатом Xq. Есть ли датчик температуры испарителя. Это нормально? Да, перейти на следующий шаг. нет ли замена датчика температуры испарителей. 2 Отсоединить разъем блока управления микроклиматом (24-контактный) и разъем датчика температуры конденсатора. Имеется ли разомкнутая цепь между следующими клеммами разъема блока управления кондиционером (24 - штырьковый) и разъемом датчика температуры парогенератора 11-А. 5V
Схема №203
Расшифровка кода ошибки 12 [L3, Aj]
| Расшифровка кода ошибки 12 | Осмотр системы датчиков температуры окружающей среды |
|---|---|
| ВОЗМОЖНАЯ ПРИЧИНА | Неисправность датчика температуры окружающей среды Неисправность блока климат-контроля Обрыв или короткое замыкание между датчиком температуры окружающего воздуха и блоком климатического управления |
УСЛОВИЕ ОБНАРУЖЕНИЯ расшифровка кода ошибки 12 (L3, Aj) И ВОЗМОЖНЫЕ ПРИЧИНЫ

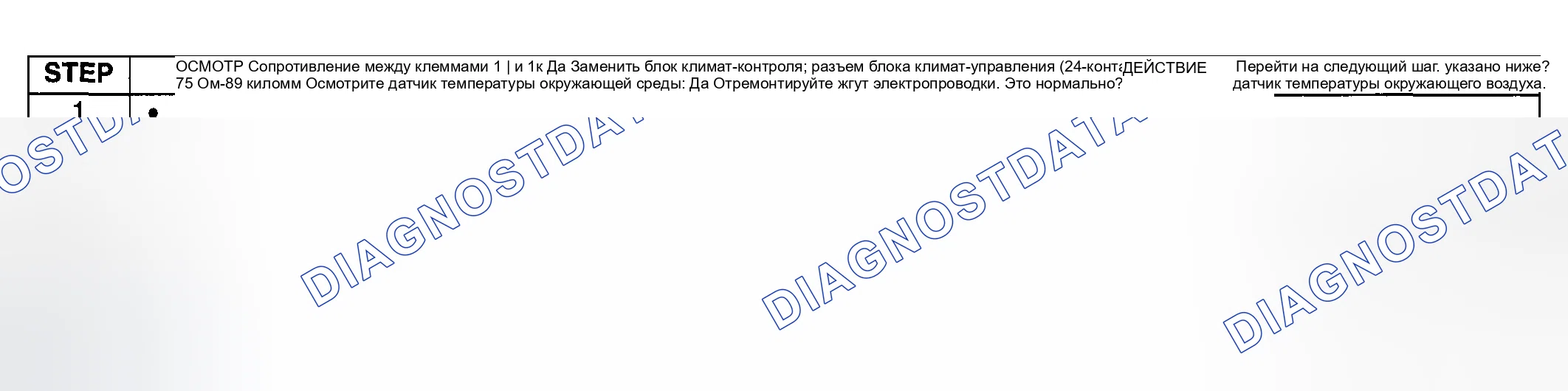

Расшифровка кода ошибки 12 (L3, Aj) ДИАГНОСТИЧЕСКАЯ ПРОЦЕДУРА ПОШАГОВАЯ ПРОВЕРКА ДЕЙСТВИЕ 1 Сопротивление между клеммами 11 и 1k блока климат-контроля указано ниже? - 75 Ом-89 к Ом Да Заменить блок климат-контроль. (См. " СНЯТИЕ БЛОКА УПРАВЛЕНИЯ КЛИМАТОМ [L3.AAJ] ".) Нет Перейти на следующий шаг. 2 Проверить датчик температуры окружающей среды. Все в порядке? да Отремонтировать жгут проводов Нет замены датчик температуры окружающего воздуха / см. датчик температуры (см.
Схема №204
Расшифровка кода ошибки 12 [L3 с Tc]
| Расшифровка кода ошибки 12 | Осмотр системы датчиков температуры окружающей среды |
|---|---|
| ВОЗМОЖНАЯ ПРИЧИНА | Неисправность датчика температуры окружающей среды Неисправность блока климат-контроля Обрыв или короткое замыкание между датчиком температуры окружающего воздуха и блоком климатического управления |
УСЛОВИЕ ОБНАРУЖЕНИЯ расшифровка кода ошибки 12 (L3 С Tc) И ВОЗМОЖНЫЕ ПРИЧИНЫ
Расшифровка кода ошибки 12 (L3 с Tc) ДИАГНОСТИЧЕСКАЯ ПРОЦЕДУРА STEP проверка ACTION 1 Сопротивление между клеммами 11 и 1k разъема блока климат-контроля (24 контакта), как указано ниже? -122 Ом-182 к Ом Да Заменить блок климат-управления. Нет Перейти на следующий шаг. 2 Проверить датчик температуры окружающей среды. Нормально ли это? Да Отремонтировать жгут проводов. Не заменять
Схема №205
Расшифровка кода ошибки 13 [L3, Aj]
| Расшифровка кода ошибки 13 | Осмотр системы датчиков температуры окружающей среды |
|---|---|
| ВОЗМОЖНАЯ ПРИЧИНА | Неисправность датчика температуры окружающей среды Неисправность блока климат-контроля Обрыв или короткое замыкание между датчиком температуры окружающего воздуха и блоком климатического управления |
УСЛОВИЕ ОБНАРУЖЕНИЯ расшифровка кода ошибки 13 (L3, Aj) И ВОЗМОЖНЫЕ ПРИЧИНЫ
Блок управления климатом расшифровка кода ошибки 13 (L3, Aj). Нет разъема для подключения датчика температуры воздуха Xk. Отсутствует разъем для подключения блока управления температурным режимом. Есть ли датчик температуры окружающей среды? Да Перейти к следующему шагу? Нет Заменить датчик температуры воздуха на клемму для подключения массы. (См. " СНЯТИЕ / УСТАНОВКА ДАТЧИКА ТЕМПЕРАТУРЫ ОКРУЖАЮЩЕЙ СРЕДЫ ".) 2 Отсоединить разъем блока управления климатическим режимом (24-контактный) и разъем датчика температуры окружающего воздуха. Имеется обрыв между следующими клеммами блока управления кондиционером и клеммами 11-а для ремонта? 1k 5V
Схема №206
Расшифровка кода ошибки 13 [L3 с Tc]
| Расшифровка кода ошибки 13 | Проверка системы датчиков температуры окружающей среды |
|---|---|
| ВОЗМОЖНАЯ ПРИЧИНА | Неисправность датчика температуры окружающей среды Неисправность блока климат-контроля Обрыв или короткое замыкание между датчиком температуры окружающего воздуха и блоком климатического управления |
УСЛОВИЕ ОБНАРУЖЕНИЯ расшифровка кода ошибки 13 (L3 С Tc) И ВОЗМОЖНЫЕ ПРИЧИНЫ
Клемма расшифровка кода ошибки 13 (L3 с Tc). Наличие разъема для подключения к блоку управления климатом. Нет контакта Xk. ПРОВЕРКА ШАГА ДЕЙСТВИЯ 1 Проверить датчик температуры окружающей среды. Это нормально? Да Переходите на следующий шаг. Не заменять датчик температуры внешней среды. 2 Отсоединить разъем блока управления микроклиматом (24-контактный) и разъем датчика температуры внешней атмосферы. Есть разомкнутая цепь между следующими контактами разъема блока управления климат-контролем (24 - штырьковый) и разъемом датчика температуры окружающего воздуха? 1k 1i-A-А - да Ремонт жгут 4. 5V
Схема №207
Расшифровка кода ошибки 14 [L3, Aj]
| Расшифровка кода ошибки 14 | Проверка системы датчиков температуры воды |
|---|---|
| ВОЗМОЖНАЯ ПРИЧИНА | Неисправность датчика температуры воды Неисправность блока климат-контроля Обрыв или короткое замыкание между датчиком температуры воды и блоком климат-контроль |
УСЛОВИЕ ОБНАРУЖЕНИЯ расшифровка кода ошибки 14 (L3, Aj) И ВОЗМОЖНЫЕ ПРИЧИНЫ
Расшифровка кода ошибки 14 (L3, Aj) ДИАГНОСТИЧЕСКАЯ ПРОЦЕДУРА ПОШАГОВАЯ ПРОВЕРКА ДЕЙСТВИЕ 1 Сопротивление между клеммами 11 и 10 блока климат-контроля как указано ниже? 64 Ом-207 к Ом Да Заменить блок климат-контроль. (См. " СНЯТИЕ БЛОКА КЛИМАТ-КОНТРОЛЯ [Lз, Аю] ".) Нет Перейти на следующий шаг. 2 Проверить датчик температуры воды. Все в порядке? да Отремонтировать жгут электропроводки Нет Замена датчика температуры воды (см.
Схема №208
Расшифровка кода ошибки 14 [L3 с Tc]
| Расшифровка кода ошибки 14 | Осмотр системы датчиков температуры воды в кондиционер |
|---|---|
| ВОЗМОЖНАЯ ПРИЧИНА | Неисправность датчика температуры воды кондиционера Неисправность блока климат-контроля Обрыв или короткое замыкание между датчиком температуры воды в кондиционере и блоком климатического контроля |
УСЛОВИЕ ОБНАРУЖЕНИЯ расшифровка кода ошибки 14 (L3 С Tc) И ВОЗМОЖНЫЕ ПРИЧИНЫ
Расшифровка кода ошибки 14 (L3 с Tc) ДИАГНОСТИЧЕСКАЯ ПРОЦЕДУРА ШАГ ОСМОТР ДЕЙСТВИЕ 1 Сопротивление между клеммами 11 и 10 разъема блока климат-контроля (24-контактный) как указано ниже? - 112 Ом-110 к Ом Да Заменить блок климат-контроль Нет Перейти на следующий шаг 2 Проверить датчик температуры воды в кондиционере. Это нормально? Да Отремонтировать жгут электропроводки Нет заменить А / С
Схема №209
Расшифровка кода ошибки 15 [L3, Aj]
| Диагностический код неисправности 15 | Проверка системы датчиков температуры воды |
|---|---|
| ВОЗМОЖНАЯ ПРИЧИНА | Неисправность датчика температуры воды Неисправность блока климат-контроля Обрыв или короткое замыкание между датчиком температуры воды и блоком климат-контроль |
УСЛОВИЕ ОБНАРУЖЕНИЯ расшифровка кода ошибки 15 (L3, Aj) И ВОЗМОЖНЫЕ ПРИЧИНЫ
Блок управления микроклиматом расшифровка кода ошибки 15 (L3, Aj) нет разъема для подключения блока управления климатом 5. Нет датчика температуры воды в норме? Да Перейдите к следующему шагу. Не меняйте датчик температуры воды. (См. " СНЯТИЕ / УСТАНОВКА ДАТЧИКА ТЕМПЕРАТУРЫ ВОДЫ [L2, AI-J] ".) 2 Отсоединить разъем модуля управления климатическим оборудованием (24-контактный) и разъем датчика температуры воды. Разомкнут между следующими клеммами блока управления климат-датчиком температуры воды и разъемами? 1o-B - 11 a ремонт?
Схема №210
Расшифровка кода ошибки 15 [L3 с Tc]
| Диагностический код неисправности 15 | Осмотр системы датчиков температуры воды в кондиционер |
|---|---|
| ВОЗМОЖНАЯ ПРИЧИНА | Неисправность датчика температуры воды кондиционера Неисправность блока климат-контроля Обрыв или короткое замыкание между датчиком температуры воды в кондиционере и блоком климатического контроля |
УСЛОВИЕ ОБНАРУЖЕНИЯ расшифровка кода ошибки 15 (L3 С Tc) И ВОЗМОЖНЫЕ ПРИЧИНЫ
Расшифровка кода ошибки 15 (L3 С Tc) нет разъема для подключения клеммы к блоку управления климатом. Да, контакт датчика температуры воды A / C в норме? Да. Перейти на следующий шаг. Нет, заменить датчик температуры воды А / С на 2-й разъем блока управления микроклиматом (24-контактный) и разъем датчика температуры воздуха A \ C. Есть ли разомкнутая цепь между следующими контактами разъема блока управления климатическим оборудованием (24 -пин.) и разъемом датчика температуры жидкости A + 10? 1o-B-11 ремонт.
Схема №211
Расшифровка кода ошибки 18 [L3 с Tc]
| Расшифровка кода ошибки 18 | Проверка системы привода воздушной смеси (потенциометра) |
|---|---|
| ВОЗМОЖНАЯ ПРИЧИНА | Неисправность привода воздушной смеси Неисправность блока климат-контроля Обрыв цепи между приводом воздушной смеси и блоком управления климатом Короткое замыкание между исполнительным механизмом воздушной смеси (клемма C) и блоком климат-регулирования (клемму 1u: 24-контакт) |
УСЛОВИЕ ОБНАРУЖЕНИЯ расшифровка кода ошибки 18 (L3 С Tc) И ВОЗМОЖНЫЕ ПРИЧИНЫ
Расшифровка кода ошибки 18 (L3 С Tc) ПРОЦЕДУРА ДИАГНОСТИКИ ШАГ ДЕЙСТВИЯ 4.2 Проверить силовой кабель управления воздушной смесью. Это нормально? Да Перейти к следующему шагу. Нет Заменить силовой привод воздушной смеси. 2 Отсоединить разъем привода воздушного потока. Сопротивление между клеммами 1u и 11 разъема блока климат-контроля (24-контактный) более 387 Ом? да Перейти на следующий этап. нет Ремонтный жгут электропроводки.8 (короткое замыкание) 3 Отключить соединитель сопротивления управления климатическим блоком (24 штырьковый)
Схема №212
Расшифровка кода ошибки 19 [L3 С Tc]
| Расшифровка кода ошибки 19 | Проверка системы привода воздушной смеси (потенциометра) |
|---|---|
| ВОЗМОЖНАЯ ПРИЧИНА | Неисправность привода воздушной смеси Неисправность блока климат-контроля Обрыв цепи между приводом воздушной смеси и блоком управления климатом Короткое замыкание между исполнительным механизмом воздушной смеси (клемма C) и блоком климат-регулирования (клемму 1u: 24-контакт) |
УСЛОВИЕ ОБНАРУЖЕНИЯ расшифровка кода ошибки 19 (L3 С Tc) И ВОЗМОЖНЫЕ ПРИЧИНЫ
Расшифровка кода ошибки 19 (L3 с Tc) Неисправность кабеля диагностики. ШАГ ДЕЙСТВИЯ 1 Проверить привод воздушной смеси. Это нормально? Да Переходите к следующему шагу. Нет Заменить пневмопривод. 2 Отсоединить разъем блока управления климатической установкой (24-контактный) и разъем привода пневматической установки. Есть ли разомкнутая цепь между следующими клеммами разъема блока управления микроклиматом (24- штырьковый) и разъемом привода воздушной смеси? 1b-A 1u-C 11-B Ремонтный кабель идет на короткое замыкание.
Схема №213
Расшифровка кода ошибки 21 [L3, Aj]
| Расшифровка кода ошибки 21 | Проверка системы привода (потенциометра) режима воздушного потока |
|---|---|
| ВОЗМОЖНАЯ ПРИЧИНА | Неисправность привода воздушного потока Неисправность блока климат-контроля Обрыв цепи между приводом воздушного потока и блоком климат-управления Короткое замыкание между исполнительным механизмом режима воздушного потока (клемма B) и блоком климатического контроля (клемму 1u: 24-контакт) |
УСЛОВИЕ ОБНАРУЖЕНИЯ расшифровка кода ошибки 21 (L3, Aj) И ВОЗМОЖНЫЕ ПРИЧИНЫ
Блок управления климатом расшифровка кода ошибки 21 (L3, Aj) ПРОЦЕДУРА ДИАГНОСТИКИ ЖГУТА нет ДЕЙСТВИЯ 1 Проверить исполнительный механизм режима воздушного потока. Все в порядке? Да Перейдите к следующему шагу. Нет Заменить резистивный привод С. (См. " РЕЖИМ ВОЗДУШНОГО ПОТОКА СНЯТИЕ / УСТАНОВКА ИСПОЛНИТЕЛЬНОГО МЕХАНИЗМА [L3.AAJ] ".) 2 Сопротивление между клеммами блока климат-контроля 1u и 11 более 4,6 к Ом? да Перейти к последующему этапу отключения
Схема №214
Расшифровка кода ошибки 21 [L3 с Tc]
| Расшифровка кода ошибки 21 | Проверка системы привода (потенциометра) режима воздушного потока |
|---|---|
| ВОЗМОЖНАЯ ПРИЧИНА | Неисправность привода воздушного потока Неисправность блока климат-контроля Обрыв цепи между приводом воздушного потока и блоком климат-управления Короткое замыкание между исполнительным механизмом режима воздушного потока (клемма C) и блоком климатического контроля (зажим 1W: 24-контакт) |
УСЛОВИЕ ОБНАРУЖЕНИЯ расшифровка кода ошибки 21 (L3 С Tc) И ВОЗМОЖНЫЕ ПРИЧИНЫ
Расшифровка кода ошибки 21 (L3 с Tc) Разъем для подключения кабеля диагностики Xb меньше, чем 4.2. Проверить исполнительный механизм в режиме управления воздушным потоком. Это нормально? Да Перейти к следующему шагу. Нет Заменить силовой привод в режиме воздушного потока. 2 Отсоединить разъем привода воздушной смеси. Сопротивление между клеммами 1W и 11 разъема блока климат-контроля (24-контактный) больше 387 Ом? да Перейти на следующий шаг. Не ремонтный кабель 8. (Короткое замыкание) Отключить 1b разъем управления климатическим контролем 1W
Схема №215
Расшифровка кода ошибки 22 [L3, Aj]
| Расшифровка кода ошибки 22 | Проверка системы привода (потенциометра) режима воздушного потока |
|---|---|
| ВОЗМОЖНАЯ ПРИЧИНА | Неисправность привода воздушного потока Неисправность блока климат-контроля Обрыв цепи между приводом воздушного потока и блоком климат-управления Короткое замыкание между исполнительным механизмом режима воздушного потока (клемма B) и блоком климатического контроля (клемму 1u: 24-контакт) |
Условие обнаружения расшифровка кода ошибки 22 (L3, Aj) и возможные причины
Клемма расшифровка кода ошибки 22 (L3, Aj) Неисправность электропроводки нет Жгут проводов ШАГ ДЕЙСТВИЯ 1 Осмотреть исполнительный механизм управления воздушным потоком. Все в порядке? Да Перейдите к следующему шагу. Нет Заменить исполнительный механизм режима воздушного потока а. (См. " РЕЖИМ ПОДАЧИ ВОЗДУХА СНЯТИЕ / УСТАНОВКА ИСПОЛНИТЕЛЬНОГО МЕХАНИЗМА [L2, A] ".) 2 Отсоединить разъем блока климат-контроля (24-контактный). Разомкнута цепь между следующими клеммами блока управления климатом и клеммами привода 1c-2с?
Схема №216
Расшифровка кода ошибки 22 [L3 с Tc]
| Расшифровка кода ошибки 22 | Проверка системы привода (потенциометра) режима воздушного потока |
|---|---|
| ВОЗМОЖНАЯ ПРИЧИНА | Неисправность привода воздушного потока Неисправность блока климат-контроля Обрыв цепи между приводом воздушного потока и блоком климатического управления Короткое замыкание между исполнительным механизмом режима воздушного потока (клемма C) и блоком управления климатом (зажим 1W: 24-контакт) |
УСЛОВИЕ ОБНАРУЖЕНИЯ расшифровка кода ошибки 22 (L3 С Tc) И ВОЗМОЖНЫЕ ПРИЧИНЫ
Неисправность клеммы расшифровка кода ошибки 22 (L3 с Tc) ДИАГНОСТИЧЕСКАЯ ПРОЦЕДУРА XSTEP проверка ДЕЙСТВИЕ 1 Осмотреть привод режима воздушного потока. Это нормально? Да Перейти к следующему шагу. Нет Заменить привод режима воздуха. 2 Отсоединить разъем блока управления климатом (24-контактный) и привод воздушной смеси, соединитель. Разомкнута ли цепь между следующими клеммами разъема блока управления микроклиматом (24контактным) и разъемом привода воздушного потока? 1b-B xtag0-C 124-A-a Ремонт Есть А. 1W 1W
Схема №217
Расшифровка кода ошибки 58 [L3 с Tc]
| Расшифровка кода ошибки 58 | Проверка системы привода смешивания воздуха (замка двигателя) |
|---|---|
| ВОЗМОЖНАЯ ПРИЧИНА | Неисправность привода воздушной смеси A / C (звено воздушной смеси и / или коленчатый рычаг воздушной смеси) Неисправность блока климат-контроля Обрыв или короткое замыкание между приводом пневматической смеси и блоком управления климатом |
Условие обнаружения расшифровка кода ошибки 58 (L3 с Tc) и возможные причины
Расшифровка кода ошибки 58 (L3 с Tc) Клемма управления климатом 2д. Контакт для подключения датчика температуры 2д Б ПРОЦЕДУРА ОСМОТРА ЭТАП ДЕЙСТВИЕ 1 Отсоединить разъем привода воздушной смеси. Подключить положительное напряжение аккумулятора к клемме D (или клемме F) и заземлить клемму F (либо клемму D) разъема пневмопривода. Работает ли пневмопривод? Да, затем перейдите на Шаг 3. Нет Переходите к следующему шагу. 2 Снять линию подачи воздушной смеси вручную.
Схема №218
Расшифровка кода ошибки 59
| Расшифровка кода ошибки 59 | Осмотр системы привода воздушного потока (замка двигателя) |
|---|---|
| ВОЗМОЖНАЯ ПРИЧИНА | Неисправность привода воздушного потока Блок A / C (звенья режима воздушного потока или коленчатые рычаги режимов воздушного потока, либо и то, и другое) Неисправность блока климат-контроля Обрыв или короткое замыкание между приводом режима воздуха и блоком управления климатом |
Расшифровка кода ошибки 59 ВОЗМОЖНЫЕ ПРИЧИНЫ
Расшифровка кода ошибки 59 DIAGNOSTIC PROCEDURE STEP проверка 1. Отсоединить разъем привода воздушного потока. Подключить положительное напряжение аккумулятора к клемме E (или клемма F) и выполнить масса на клемму F (либо клемму E). Работает ли привод воздушного потока? Да Подсоединить соединитель привода воздушного расхода, затем перейдите к шагу 3. Нет переходите к следующему шагу. 2 Удалить исполнительный механизм воздушного потока.управляет ли вручную основное звено режима воздушного потока плавно.
Схема №219
Расшифровка кода ошибки 02, 18, 21 (при одновременной индикации двух или более коды неисправностей (DTC) (расшифровка кода ошибки)) [L3 с Tc]
| Расшифровка кода ошибки 02, 18, 21 | Осмотр блока климат-контроля (питание + 5 В) |
|---|---|
| ВОЗМОЖНАЯ ПРИЧИНА | Неисправность блока управления микроклиматом Короткое замыкание между блоком климат-контроля и датчиком солнечного излучения Короткозамкнутое соединение между блоком климатического контроля и исполнительным механизмом для смешивания воздуха Короткое замыкания между блоком управления климатом и исполнительным устройством для регулирования режима воздушного потока Разомкнутая цепь между блоком контроля климата и датчиком солнечной радиации Обрыв цепи между блоком климатических приборов и исполнительным органом для перемешивания воздуха |
Расшифровка кода ошибки 02, 18, 21 ВОЗМОЖНЫЕ ПРИЧИНЫ
Расшифровка кода ошибки 02, 18, 21 ПРОВОДКА ДИАГНОСТИЧЕСКОЙ ПРОЦЕДУРЫ ШАГ ДЕЙСТВИЯ 1 Отсоединить разъем блока управления климатом (24-контактный) да разъем привода воздушного потока. Есть ли непрерывность между клеммой 1b разъема блока управления микроклиматом (24- штырьковый) и клеммой В разъема механизма управления воздушным потоком? Да Перейти к следующему шагу. Нет жгута для ремонта электропроводки. 2 Имеется ли короткое замыкание на массу между клеммной точкой 1b коннектора блока управления климат-контролем (24 - штыревой) и зажимом в режиме воздушного потока 3?
Схема №220
Расшифровка кода ошибки 06, 10, 12, 14, 21 (при одновременной индикации двух и более коды неисправностей (DTC) (расшифровка кода ошибки))
| Расшифровка кода ошибки 06, 10, 12, 14, 21 | Блок климат-контроля (+ 5V источник питания или система массы датчика) или осмотр системы массы датчика |
|---|---|
| ВОЗМОЖНАЯ ПРИЧИНА | Неисправность блока климат-контроля Разомкнутая цепь между блоком климат-управления и каждым датчиком температуры Обрыв цепи между блоком климатического управления и приводом режима воздушного потока |
Расшифровка кода ошибки 06, 10, 12, 14, 21 ВОЗМОЖНЫЕ ПРИЧИНЫ
Расшифровка кода ошибки 06, 10, 12, 14, 21 ДИАГНОСТИЧЕСКАЯ ПРОЦЕДУРА ПОШАГОВАЯ ПРОВЕРКА ДЕЙСТВИЕ 1 Отсоединить разъем блока климат-контроля (24-контактный) и разъем датчика температуры испарителя. Есть ли неразрывность между клеммой 11 блока климатического контроля и клеммой А? Да Заменить блок климатического управления. (См. " СНЯТИЕ БЛОКА КЛИМАТИЧЕСКОГО КОНТРОЛЯ [L3, Aj] ".) Нет Ремонт жгута проводов
Схема №221
Расшифровка кода ошибки 06, 10, 12, 14, 18, 21 (при одновременной индикации двух и более коды неисправностей (DTC) (расшифровка кода ошибки)) [L3 с Tc]
| Расшифровка кода ошибки 06, 10, 12, 18, 21 | Блок климат-контроля (+ 5V источник питания или система массы датчика) или осмотр системы массы датчика |
|---|---|
| ВОЗМОЖНАЯ ПРИЧИНА | Неисправность блока климат-контроля Обрыв цепи между блоком климат-управления и каждым датчиком температуры Разомкнутая цепь между блоком климатического контроля и приводом воздушной смеси Обрыва цепи между устройством климатического регулирования и приводом режима воздушного потока |
Расшифровка кода ошибки 06, 10, 12, 14, 18, 21 ВОЗМОЖНЫЕ ПРИЧИНЫ
Расшифровка кода ошибки 06, 10, 12, 14, 18, 21 ДИАГНОСТИЧЕСКАЯ ПРОЦЕДУРА ШАГ ОСМОТР ДЕЙСТВИЕ 1 Отсоединить разъем блока управления климатом (24-контактный) и разъем датчика температуры испарителя. Есть ли неразрывность между клеммой 11 разъема блока управления микроклиматом (24- контактным) и клеммой А разъема датчика температуры выпарного аппарата? Да Заменить блок климат-контроля. Нет Ремонт жгута электропроводки
Схема №222
Расшифровка кода ошибки 07, 11, 13, 15, 22 (при одновременной индикации двух и более коды неисправностей (DTC) (расшифровка кода ошибки))
| Расшифровка кода ошибки 07, 11, 13, 15, 22 | Блок климат-контроля (+ 5V источник питания или система массы датчика) или осмотр системы массы датчика |
|---|---|
| ВОЗМОЖНАЯ ПРИЧИНА | Неисправность блока климат-контроля Разомкнутая цепь между блоком управления климатом и каждым датчиком температуры Обрыв цепи между блоком регулирования климата и приводом режима воздушного потока |
Расшифровка кода ошибки 07, 11, 13, 15, 22 ВОЗМОЖНЫЕ ПРИЧИНЫ
Расшифровка кода ошибки 07, 11, 13, 15, 22 DIAGNOSTIC PROCEDURE STEP проверка ACTION 1 Отсоединить разъем блока климат-контроля (24-контактный) и разъем датчика температуры испарителя. Разомкнута ли цепь между клеммой 11 блока климата и клеммой А? Да Отремонтировать жгут проводов. Нет Эта система в настоящее время нормальная. (Стереть из памяти прошлый сбой.)
Схема №223
Расшифровка кода ошибки 07, 11, 12, 15, 19, 22 (при одновременной индикации двух и более коды неисправностей (DTC) (расшифровка кода ошибки)) [L3 с Tc]
| Расшифровка кода ошибки 07, 11, 13, 15, 19, 22 | Блок климат-контроля (+ 5V источник питания или система массы датчика) или осмотр системы массы датчика |
|---|---|
| ВОЗМОЖНАЯ ПРИЧИНА | Неисправность блока управления микроклиматом Разомкнутая цепь между блоком климат-контроля и каждым датчиком температуры Обрыв цепи между блоком управления климатом и исполнительным механизмом смешивания воздуха Обрыва цепи между устройством климат-регулирования и исполнительным механизмом режима воздушного потока |
Расшифровка кода ошибки 07, 11, 12, 15, 19, 22 ВОЗМОЖНЫЕ ПРИЧИНЫ
Расшифровка кода ошибки 07, 11, 12, 15, 19, 22 ДИАГНОСТИЧЕСКАЯ ПРОЦЕДУРА ШАГ ОСМОТР ДЕЙСТВИЕ 1 Разъединить разъем блока климат-контроля (24-контактный) и разъем датчика температуры испарителя. Разомкнута ли цепь между клеммой 11 разъема блока климатического контроля (24- контактным) и клеммой А разъема датчика температуры выпарного аппарата? Да Отремонтировать жгут электропроводки Нет Эта система в настоящее время нормальная. (Стереть из памяти прошлый сбой).
Схема №224
Расшифровка кода ошибки 19, 22 (при одновременной индикации двух или более коды неисправностей (DTC) (расшифровка кода ошибки)) [L3 с Tc]
| Расшифровка кода ошибки 19, 22 | Осмотр блока климат-контроля (+ 5V электропитание) |
|---|---|
| ВОЗМОЖНАЯ ПРИЧИНА | Неисправность блока управления микроклиматом Короткое замыкание между блоком климат-контроля и датчиком солнечного излучения Короткозамкнутое соединение между блоком климатического контроля и исполнительным механизмом для смешивания воздуха Короткое замыкания между блоком управления климатом и исполнительным устройством для регулирования режима воздушного потока Разомкнутая цепь между блоком контроля климата и датчиком солнечной радиации Обрыв цепи между блоком климатических приборов и исполнительным органом для перемешивания воздуха |
Расшифровка кода ошибки 19, 22 ВОЗМОЖНЫЕ ПРИЧИНЫ
Расшифровка кода ошибки 19, 22 DIAGNOSTIC PROCEDURE STEP проверка 1. Отсоединить разъем блока управления микроклиматом (24-контактный) и разъем климатического привода. Есть ли разомкнутая цепь между клеммой 1b разъема климат-контроля (24) или клеммой B разъема пневмопривода? Да Отремонтируйте проводной жгут. Нет перехода к следующему шагу. 2 Есть короткое замыкание на массу между клеммой 1b соединителя блока управления климатическим режимом 3?
