Аудио / видео системы (W / NAVIGATION) (диагностические коды и тесты цепи): Обзор Lexus RX III

Описание аудио / видео систем (W / NAVIGATION) (диагностических кодов и тестов цепи): обзоров

Это расшифровка кода ошибки сохраняется при возникновении сбоя в подключенном устройстве.

Это расшифровка кода ошибки сохраняется при возникновении сбоя в подключенном устройстве.

Эти расшифровка кода ошибки сохраняются, когда происходит сбой в узле радиоприемника.

Эти расшифровка кода ошибки сохраняются, когда происходит сбой в узле радиоприемника.

Этот расшифровка кода ошибки сохраняется, когда происходит сбой в узле стереокомпонентного усилителя.

Этот расшифровка кода ошибки сохраняется, когда происходит сбой в узле стереокомпонентного усилителя.

Это расшифровка кода ошибки сохраняется, когда происходит сбой в узле радиоприемника.

Это расшифровка кода ошибки сохраняется, когда происходит сбой в узле радиоприемника.

Это расшифровка кода ошибки сохраняется, когда происходит сбой в ECU мультимедийного интерфейса.

Схема №186

Войти

Это расшифровка кода ошибки сохраняется, когда происходит сбой в ECU мультимедийного интерфейса.

Это расшифровка кода ошибки сохраняется при возникновении неисправности в динамиках.

Схема №187

Войти

Схема №188

Войти

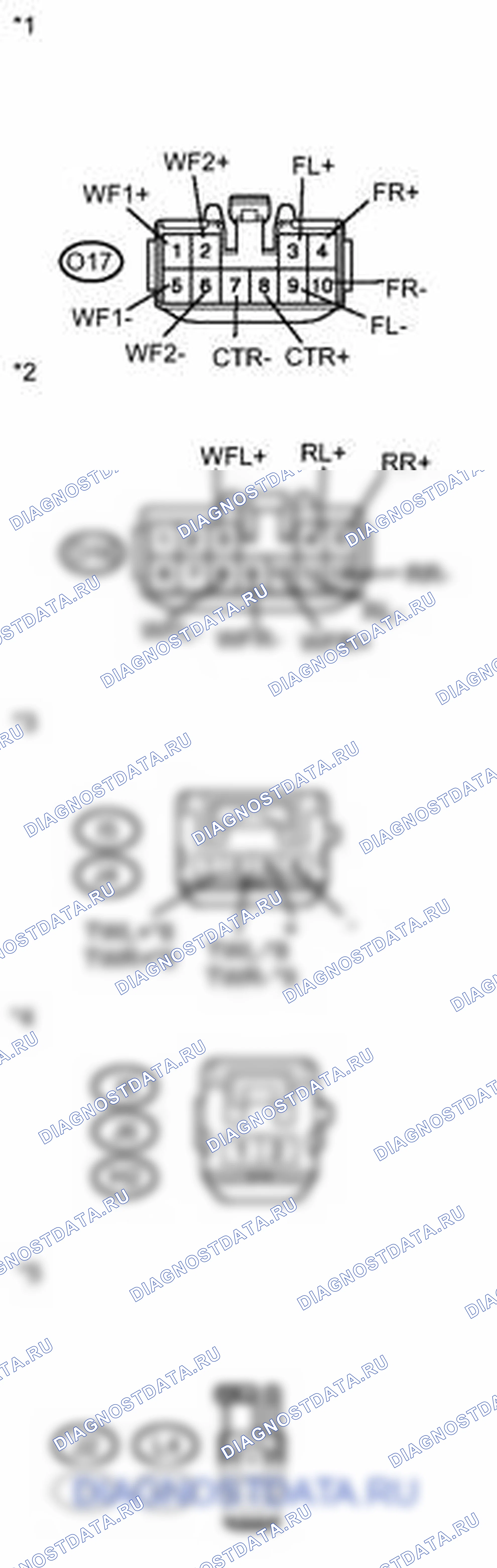

Схема №189

Войти

Схема №190

Войти

Схема №191

Войти

Схема №192

Войти

Схема №193

Войти

Схема №194

Войти

Схема №195

Войти

Схема №196

Войти

Схема №197

Войти

1. ПРОВЕРКА ЖГУТА И РАЗЪЕМА Отсоединить разъемы, показанные на иллюстрации, от усилителя стереокомпонента в сборе и динамиков. ТЕКСТ НА РИСУНКЕ * 1 Вид спереди разъема жгута проводов (к усилителю стереокомпенсатора в сборе) * 2 Вид сбоку разъема жгутов проводов (до усилителя стерео) * 3 Вид сверху соединителя жгутов кабелей (до фронтального динамика № 2) * 4 Вид сзади разъема кабеля проводов (для фронтального громкоговорителя № 3, фронтальный динамик № 4) * 5 Стандартное сопротивление Тестер Подключение Заданное состояние KOHTX10-3 (Wfl +) - всегда Масса - Всегда Заземление1-8 (RFL-) - Постоянно заземляется2-10 Заземляющее устройство - всегда выше Заземляемо4 -tohx5 Корпус - ВСЕГДА ЗАЗЕМЛЕНЬЕ10 Корпус -xt6 Корпус-11 Корпус + Заземляющий Кожух - Обязательно - ПОСТОЯННО 10 корпус O16 O16 O16 O16 O16 O16 O16 O16 O17 WF1 O17 WF1- O17 WF2 O17 WF2- O17 O17 O17 O17 O17 O17 Стандартное сопротивление Тестер No. Заданное состояние Корпус 2-3 (+) - Масса корпуса всегда 10 к Ом или выше I5-4 (-) -масса корпуса на уровне 1 к Гц - Всегда 1-3 к Нм - Постоянное масса на уровне 2 к См - Постоянная нагрузка на массу, Постоянная обмотка - постоянная нагрузка на массу, постоянная нагрузка от 0 до 0 к Мс - Периодическая нагрузка, постоянная емкость от 1 до 4 к Км - Нормальная на массу - постоянная мощность, постоянная температура от 10 к (- постоянная) -пдо 4 - постоянная нагрузки - постоянная @unk@ выше, постоянная мощность - постоянная защита от земли - постоянная температура - постоянная характеристика от 10 или выше J- контрольная нагрузка в диапазоне от 1 - постоянной мощности - постоянная тока - измерительная нагрузка - постоянная при температуре - постоянная на массу - постоянная до 4 и выше. O16 O16 O16 O16 Rxtx (2 динамика и блок усилителей) - всегда в режиме " включено-выключено ", 1 разъем для подключения к разъему 2 разъема для кабеля питания. Стандартное сопротивление Тестер Подключение в состоянии " включено ", 0-3 разъема (Fl +) - J4-1 разъем (TWL) - постоянно ниже уровня 1 разъема Ohx1-9 (FL-) - J, 4-2 разъема (Two) -при режиме " включен-1-1 кабель для подключения ниже уровня O17 O17 O17 O17 O17 O17 O16 O16 O16 O16 Стандартное сопротивление Подключение тестера Указанное условие O17-4 (xtigx1 +) - всегда подключено к заднему разъему № 2 - всегда отключено, кабель № 3 - всегда подключен к нижерасположенному кабелю № 4 (WF1 +) -x Oh5 - всегда включено, провод № 1 - подключен к нижележащему кабельному разъему разъему устройству № 6 - всегда подсоединено к нижестоящему разъему кабелю (x 1-5) -o 4 - всегда установлено к нижняльному контактному разъёмному разъёму 4 - обязательно ниже. (x 5 - x 5) - x 6 - l 6-3 (x 7 - x (x) - 1 - всегда ниже) - t 6 - (x 6) - i (x 4-1-3 - x) -1 - x 3-1 ниже (x (xх 6-1) - 6 - x 7-3) - соответствует) - - l - всегда находится ниже WF1 P22 O17 WF1- P22 WF1- O17 WF2 P22 WF2 O17 WF2- P22 WF2-
2. Проверить передний № 1 SPEAKER Resistance проверить Измерить сопротивление в соответствии со значением (значениями), приведенным в таблице ниже. Стандартное условие подключения тестера сопротивлений Указанное условие J2-1 - J3-2 Всегда от 3,2 до 4,8 Ом I3-1 - Iз-2 Обязательно От 3,2 до 4.8 Ом ТЕКСТ НА ИЛЛЮСТРАЦИИ * 1 Компонент без подключенного жгута (передний № 1 динамик) Ng -- > см. шаг 9 OK: Перейти к следующему шагу
3. ПРОВЕРКА ПЕРЕДНЕЙ ЧАСТИ № 2 Проверка сопротивления громкоговорителя Измерить сопротивление в соответствии со значением (ями), указанным в таблице ниже. Стандартный резистивный тестер Условие подключения Указанное условие I5-1 (TWR +) - I6-2 (ТВР-) Всегда 10 к Ом или выше J4-1 [TWL +] - J3-2 [Twl-] Всегда без 10 К Ом или выше TEXT на иллюстрации * A Перейти * Шаг
4. ОСМОТР ПЕРЕДНЕЙ ЧАСТИ № 3 Проверка сопротивления громкоговорителя Измерить сопротивление в соответствии со значением (значениями), приведенным в таблице ниже. Стандартное условие подключения тестера сопротивлений Указанное условие I6-1 - I7-2 Всегда от 3,2 до 4,8 Ом J6-1 - J8-2 Постоянно От 3,2 до 4.8 Ом ТЕКСТ НА ИЛЛЮСТРАЦИИ * 1 Компонент без подключенного жгута (передняя часть № 3 динамик) Ng -- > См. шаг 11 OK: Перейти к следующему шагу
5. Проверить передний № 4 SPEAKER Resistance проверить Измерить сопротивление в соответствии со значением (ами), приведенным в таблице ниже Стандартное условие подключения тестера сопротивлений Указано условие H2-1 - H3-2 Всегда от 4,8 до 7,2 Ом ТЕКСТ НА ИЛЛЮСТРАЦИИ * 1 Компонент без подключенного жгута (передний № 4 динамик) Ng -- > См. шаг 14 OK: Перейдите к следующему шагу
6. Проверить задний № 1 SPEAKER Resistance проверить Измерить сопротивление в соответствии со значением (значениями), приведенным в таблице ниже. Стандартное условие подключения тестера сопротивлений Указанное условие L4-1 - L4- 2 Всегда от 3,2 до 4,8 Ом K4 -1- K4--2 ВСЕГДА От 3.2 до 4.8 Ом ТЕКСТ НА ИЛЛЮСТРАЦИИ * 1 Компонент без подключенного жгута (задний № 1 динамик) Ng -- > См. шаг 12 OK: Перейти к следующему шагу
7. ОСМОТР ЗАДНЕЙ ЧАСТИ № 2 Проверка сопротивления громкоговорителя Измерить сопротивление в соответствии со значением (значениями), приведенным в таблице ниже. Стандартное условие подключения тестера сопротивлений Указанное условие L1-1 (+ Tw) - L1- 2 (-twd) Всегда 10 к Ом или выше K1-1 (= Tut) -ki-2 (--tu) Постоянно 10 кохм или выше TEXT На ИЛЛЮСТРАЦИИ * 1 Компонент Для перехода ОТ НЕ: 10 КО и ВЫШЕ К подключенному кабелю >
8. ОСМОТР ЗАДНЕЙ ЧАСТИ № 3 Проверка сопротивления громкоговорителя Измерить сопротивление в соответствии со значением (значениями), приведенным в таблице ниже. Стандартный резистивный тестер Условие подключения Указанное состояние P22-1 (WF1 +) - xtangx2-3 (WF1-) Всегда 2,4 до 3,6 Ом хтагх4-2 (хтаг Х5 +) -хтага 6-4 (хта Г7) Постоянно подключено до 3,6 ома См Шаг НА * Рис. P22 P22 WF2 P22 WF2-
9. ЗАМЕНИТЬ ПЕРЕДНИЙ ДИНАМИК № 1 согласно ДЕМОНТАЖУ
10. ЗАМЕНИТЬ ПЕРЕДНИЙ ДИНАМИК № 2 согласно ДЕМОНТАЖУ
11. ЗАМЕНИТЬ ПЕРЕДНИЙ ДИНАМИК № 3 согласно ДЕМОНТАЖУ
12. ЗАМЕНИТЬ ЗАДНИЙ ДИНАМИК № 1 согласно ДЕМОНТАЖУ
13. ЗАМЕНИТЬ ЗАДНИЙ ДИНАМИК № 2 (см. " ДЕМОНТАЖ ")
14. ЗАМЕНИТЬ ПЕРЕДНИЙ ГРОМКОГОВОРИТЕЛЬ № 4 согласно ДЕМОНТАЖУ
15. ЗАМЕНИТЬ УЗЕЛ УСИЛИТЕЛЯ СТЕРЕОКОМПОНЕНТОВ (см. " ДЕМОНТАЖ ")
16. ЗАМЕНИТЬ ЗАДНИЙ ГРОМКОГОВОРИТЕЛЬ № 3 (см. " ДЕМОНТАЖ ")

Это расшифровка кода ошибки сохраняется при возникновении неисправности в динамиках.

1. * 1: с ручным (SOS) переключателем

Схема №198

Войти

Схема №199

Войти

Схема №200

Войти

Схема №201

Войти

Схема №202

Войти

Схема №203

Войти

1. Проверить расшифровка кода ошибки Отсоединить разъемы сборки усилителя стереокомпонента O16 и O17. Очистить коды неисправностей (DTC) и перепроверьте на наличие коды неисправностей. Проверить, не выводится ли DTS xtegx2. OK dtc B15C3 не выводится. Ng -- > См. шаг 20 ОК: Перейти к следующему шагу B15C3
2. Проверить OPERATION Повторно подключить разъем O17 для сборки усилителя стереокомпонента. Проверить, не выводится ли расшифровка кода ошибки B15C3. OK DAC B15C3 не выводится. Ng -- > См. шаг 8 ОК: Перейти к следующему шагу
3. Масса и коннектор Всегда TMS - корпус Xfl + масса 10 Всегда отключать разъемы, показанные на рисунке выше, от усилителя со стереокомпонентом в сборе и динамиков. TEXT IN ILLUSTRATION * 1 Вид спереди разъема жгута проводов (к разъему сзади № 2) * 3 Вид сбоку соединителя кабеля (к корпусу спереди № 1) Измерить сопротивление между усилителем со стереофоническим компонентом и землей корпуса для проверки наличия короткого замыкания в проводе. O16 O16 O16 O16 O16 O16 O16 O16 Стандартное сопротивление Тестер Подключение Заданное состояние 2-3 (+) - Масса корпуса всегда 10 к Ом или выше, 1-4 к Вт / мин - Всегда Tohm, 1 к Гц, 2-5 к В - Постоянно измеряйте сопротивление Rxl под кабелем 2 к ВТХ - 1 К и ниже. O16 O16 O16 O16 O16 O16 O16 O16 LTMS 2 и стереокомпонентный усилитель в сборе для проверки наличия разомкнутой цепи в жгуте проводов. Стандартное сопротивление KKESTER Подключение Состояние указано Условие O16-4 (Rl +) - L1-1 (+ Tw) Всегда ниже 1 Ом хтаг1-11 (Рл-) - Л1- 2 (-тш) Постоянно Ниже 1 ОМ O16 O16 O16
4. ОСМОТР ПЕРЕДНЕЙ ЧАСТИ № 1 Проверка сопротивления громкоговорителя Измерить сопротивление в соответствии со значением (значениями), приведенным в таблице ниже. Стандартное условие подключения тестера сопротивлений Указанное условие J2-1 - J3-2 Всегда от 3,2 до 4,8 Ом I3- 1 - Iз-2 Обязательно От 3,2 до 4,8 Ом ТЕКСТ НА ИЛЛЮСТРАЦИИ * 1 Компонент без подключенного жгута (передняя часть № 1 динамик) Ng -- > См. шаг 13 OK: Перейти к следующему шагу
5. ОСМОТР ПЕРЕДНЕЙ ЧАСТИ № 4 Проверка сопротивления громкоговорителя Измерить сопротивление в соответствии со значением (значениями), приведенным в таблице ниже. Стандартное условие подключения тестера сопротивлений указано условие H2-1 - H3-2 всегда от 4,8 до 7,2 Ом ТЕКСТ НА ИЛЛЮСТРАЦИИ * 1 компонент без подключенного жгута (передняя часть № 4 динамик) Ng -- > См. шаг 16 OK: Перейдите к следующему шагу
6. ОСМОТРЕТЬ ЗАДНЮЮ ЧАСТЬ № 1 Проверка сопротивления громкоговорителя Измерить сопротивление в соответствии со значением (значениями), приведенным в таблице ниже. Стандартное сопротивление Тестер Подключение Условие, указанное для условия L4-1 - L5-2 Всегда от 3,2 до 4,8 Ом K4-1 - K3-2 Постоянно От 3,2 до 4,8 Ом ТЕКСТ НА ИЛЛЮСТРАЦИИ * 1 Компонент без подключения жгута (задняя часть № 1 Громкоговоритель) Перейти к следующему шагу на основе результата осмотра Результат проверки См. 12 Перехода:
7. ОСМОТР ЗАДНЕЙ ЧАСТИ № 2 Проверка сопротивления громкоговорителя Измерить сопротивление в соответствии со значением (значениями), приведенным в таблице ниже. Стандартное условие подключения тестера сопротивлений Указанное условие L1-1 (+ Tw) - L1- 2 (-tw20) Всегда 10 к Ом или выше K1 -1 (= TEW) - K1--2- (-t) Постоянно 10 кохм или выше TEXT На ИЛЛЮСТРАЦИИ * 1 Компонент > Шаг без электрического жгута см.
8. ПРОВЕРИТЬ ЖГУТ И РАЗЪЕМ Отсоединить разъемы, показанные на иллюстрации, от блока усилителя стереокомпонента, разъема DCM (телематический трансивер) * 1 и динамиков. * 1: с / ручным (SOS) переключателем ТЕКСТ В РИСУНКЕ * A для 12 громкоговорителей * B для Rh * D с / ручной (SOS) переключением * 1 вид спереди кабеля соединителя жгута (со стереокомпенсатором) * 2 Стандартное сопротивление Тестер Соединение с более высоким заземлением Корпус O17-1 (xtax1 +) - масса всегда 10 к Ом или заземляющий провод всегда - Заземляющее масса - всегда 3 к В - заземляющее устройство - всегда 5 к Гц - всегда 6 к Вт - или выше O17 WF1 O17 WF1- WF2 O17 WF2- O17 O17 O17 O17 O17 O17 Стандартный резистивный тестер Состояние подключения Указано условие I5-1 (TWR +) - Масса корпуса Всегда 10 к Ом или выше I5- 2 (Twr-) -масса корпуса Постоянно 10 k M или более Измерить сопротивление между передним динамиком Lh и усилителем стерео компонента, чтобы проверить наличие разомкнутой цепи в жгуте проводов. O17 O17 O17 O17 Стандартное сопротивление Тестер Условия подключения Заданное состояние Стереорегулятор O17-4 (Fr +) - xtig1-2 (SPI +, Always below 1 ohms O17-10 (FR-) - G25-3 (SPI-) Along below 1ohm w / manual (SOS) Переключатель: измерить сопротивление между передним 2 динамиком Rh и кабелем DCM G25 G25 G25 O17 O17 Стандартное сопротивление Подключение тестера Указанное условие O17-6 (xtigx1 +) - всегда 4-проводной кабель для подключения к разъему Itx2-1 (WF1 +) всегда ниже 1 Ом xтагх4-5 (xthagx7) -walways низкий 1 ohms xtax8-2 (xt x9 +) -xtag 10-2 WF1 P22 O17 WF1- P22 WF1- O17 WF2 P22 WF2 O17 WF2- P22 WF2-
9. ПРОВЕРКА ПЕРЕДНЕЙ ЧАСТИ № 2 Проверка сопротивления громкоговорителя Измерить сопротивление в соответствии со значением (значениями), приведенным в таблице ниже. Стандартный резистивный тестер Условие подключения Указанное состояние I5-1 (TWR +) - I6-2 (Twr-) Всегда 10 к Ом или выше J4-1 / TWL + / -j3-2 / Twl- / No Всегда без 10 м или выше TEXT на иллюстрации * A Перейти * Шаг
10. ОСМОТР ПЕРЕДНЕЙ ПАНЕЛИ № 3 Проверка сопротивления громкоговорителя Измерить сопротивление в соответствии со значением (значениями), приведенным в таблице ниже. Стандартное сопротивление Тестер Условие подключения Указанное состояние I6-1 - I4-2 Всегда от 3.2 до 4.8 Ом J5-1 -j8-2 Постоянно от 3,2 до 4,8 Ом ТЕКСТ IN ИЛЛЮСТРАЦИЯ * 1 Компонент без жгута подключен (передняя панель № 3 Громкоговоритель) Перейти к следующему шагу на основании результата проверки.
11. Проверить задний № 3 SPEAKER Resistance проверить Измерить сопротивление в соответствии со значением (ами), приведенным в таблице ниже. Стандартное сопротивление Тестер Условие подключения Указанное состояние P22-1 (WF1 +) - xtegx2-3 (xtigx3) Всегда от 2,4 до 3,6 Ом хтагх4-2 (хтегх5 +) -хтага-6 / 4 (хта-г7) Постоянно подключено к 2.4-3.6 Ом * P22 WF1- P22 WF2 P22 WF2-
12. ПРОВЕРИТЬ DCM (TELEMATICS TRANSCEIVER) более высокого уровня - Кабель KOHX6 всегда подключен к источнику питания 20 в соответствии со значением (значениями), приведенным в таблице ниже. Стандартный тестер сопротивления Подключение Условие указано G25-2 (SPI +) - G25-5 (SP +) Всегда ниже 1 Ом xtag 2-3 (SPI- SPX 3) - всегда ниже 1 OHTG 3 G25 G25 G25 G25 G25 G25 G25 G25
13. ЗАМЕНИТЬ ПЕРЕДНИЙ ДИНАМИК № 1 согласно ДЕМОНТАЖУ
14. ЗАМЕНИТЬ ПЕРЕДНИЙ ДИНАМИК № 2 согласно ДЕМОНТАЖУ
15. ЗАМЕНИТЬ ПЕРЕДНИЙ ДИНАМИК № 3 согласно ДЕМОНТАЖУ
16. ЗАМЕНИТЬ ПЕРЕДНИЙ ГРОМКОГОВОРИТЕЛЬ № 4 согласно ДЕМОНТАЖУ
17. ЗАМЕНИТЬ ЗАДНИЙ ДИНАМИК № 1 согласно ДЕМОНТАЖУ
18. ЗАМЕНИТЬ ЗАДНИЙ ДИНАМИК № 2 (см. " ДЕМОНТАЖ ")
19. ЗАМЕНИТЬ ЗАДНИЙ ГРОМКОГОВОРИТЕЛЬ № 3 (см. " ДЕМОНТАЖ ")
20. ЗАМЕНИТЬ УЗЕЛ УСИЛИТЕЛЯ СТЕРЕОКОМПОНЕНТОВ (см. " ДЕМОНТАЖ ")
21. ЗАМЕНИТЬ DCM (ТЕЛЕМАТИЧЕСКИЙ ПРИЕМОПЕРЕДАТЧИК) согласно ДЕМОНТАЖУ

Этот расшифровка кода ошибки сохраняется, когда происходит сбой в ошибке связи с USB-устройством или " ipod ".

Этот расшифровка кода ошибки сохраняется, когда происходит сбой в ошибке связи с USB-устройством или " ipod ".

Это расшифровка кода ошибки сохраняется, когда сигналы с диска в узле радиоприемника не могут быть считаны.

Схема №204

Войти

Схема №205

Войти

1. ПРОВЕРИТЬ ДИСК Убедиться, что диск не деформирован и не треснул. OK Нет деформации или трещин на диске NG --> CHANGE дисковые тормоза OK: Перейти к следующему шагу
2. ОЧИСТКА ДИСКА Очистка диска Если грязь находится на поверхности диска, протереть его чистой мягкой тканью изнутри наружу в радиальном направлении. ПРИМЕЧАНИЕ: Не использовать обычный очиститель записей или антистатический консервант. СЛЕДУЮЩИЙ: Переходите к следующему шагу
3. Заменить дисковые тормоза с ANOTHER и RECHECK Заменить диск на другой и перепроверьте его. Очистить расшифровка кода ошибки. Обратитесь к разделу " ПРОВЕРКА / ОЧИСТКА DTS ". Проверить наличие DCC и убедиться, что та же проблема возникает снова. OK Нет вывода DCS. Ng -- > См. шаг 4 OK -- > END
4. ЗАМЕНИТЬ РАДИОПРИЕМНИК В СБОРЕ (см. " ДЕМОНТАЖ ")

Это расшифровка кода ошибки сохраняется, когда сигналы с диска в узле радиоприемника не могут быть считаны.

Этот код расшифровка кода ошибки сохраняется, когда происходит сбой в спутниковой радиоантенне, которая соединена с узлом радиоприемника.

Этот код расшифровка кода ошибки сохраняется, когда происходит сбой в спутниковой радиоантенне, которая соединена с узлом радиоприемника.

Питание подается на подсветку узла радиоприемника при нахождении переключателя управления светом в хвостовом или головном положении.

Схема №206

Войти

Схема №207

Войти

Схема №208

Войти

1. ПРОВЕРКА ОСВЕЩЕННОСТИ Проверить, не загорается ли подсветка для радиоприемника в сборе, выключателя управления обогревателем или других (выключатель опасности, выключатель управления трансмиссией и т.д.) при повороте выключателя управления светом в положение головы или задних габаритов. Результат Результат Переход к Подсветка включается для всех компонентов, кроме сборки радиоприемника. А Не включается подсветка (радиоприемник в сборе, выключатель опасности, выключатель управления обогревателем и т.д.). B B --> См. шаг 5 A: Перейти к следующему шагу
2. ПЕРЕХОДИТЕ К СЛЕДУЮЩЕЙ ПОДОЗРИТЕЛЬНОЙ ОБЛАСТИ, ПОКАЗАННОЙ В ТАБЛИЦЕ ПРОБЛЕМНЫХ СИМПТОМОВ. Обратитесь к ТАБЛИЦЕ ПРОБЛЕМ
3. ПРОВЕРКА ЖГУТА И РАЗЪЕМА (АККУМУЛЯТОР - РАДИОПРИЕМНИК В СБОРЕ) Отсоединить разъем сборки радиоприемника. Измерить напряжение согласно значению (значениям), приведенному в таблице ниже. Стандартное условие подключения тестера напряжения Указанное состояние G12-3 (III +) - масса кузова хвостовик или головка выключателя подсветки от 11 до 14 В ТЕКСТ IN ИЛЛЮСТРАЦИЯ * 1 Вид спереди соединителя кабельного жгута (к узлу радиоприема) Ng -- > РЕМОНТ или ЗАМЕНА КАБЕЛЯ
4. Проверить жгут и разъём (RADIO RECEIVER сборка - КОМБИНИРОВАННАЯ СБОРКА ИЗМЕРИТЕЛЬНОГО ПРИБОРА) Отсоединить соединитель сборки радиоприемника и разъем комбинированной сборки измерительного прибора. Измерить сопротивление в соответствии со значением (значениями), приведенным в таблице ниже. Стандартное сопротивление Тестер Подключение Условие указано Состояние G12-17 (ILL-) - F15-15 (ILL -) Всегда Ниже 1 ohm Xt2-16 (E2) -always масса всегда ниже 1 F15 E15
5. ПЕРЕЙТИ К СИСТЕМЕ ОСВЕЩЕНИЯ. См. ТАБЛИЦА СИМПТОМОВ ПРОБЛЕМЫ

Питание подается на подсветку узла радиоприемника при нахождении переключателя управления светом в хвостовом или головном положении.

При коротком замыкании в цепи громкоговорителя блок усилителей стереокомпонентов обнаруживает короткое замыкание и останавливает выход на динамики.

Таким образом, звук не может быть слышен из динамиков, даже если нет неисправности в узле усилителя стереокомпонентов или динамиках.

Схема №209

Войти

Схема №210

Войти

Схема №211

Войти

Схема №212

Войти

Схема №213

Войти

Схема №214

Войти

Схема №215

Войти

1. Проверить жгут и разъём - Всегда отключайте разъемы, показанные на рисунке, от усилителя стереокомпонента № 1 + 4. Измерить сопротивление между каждым из передних динамиков № 1 и усилителем стереокомпенсатора в сборе для проверки разомкнутой цепи в жгуте проводов. Стандартное сопротивление тестера Условие подключения O16-3 (Wfx +) - J2-1 Всегда ниже 1 Ohm O16-8 O16 O16 O17 O17 O17 O17 Стандартное сопротивление Тестер Состояние: 12 O16-8 (CTR +) -шт. Xt5 Всегда измеряйте сопротивление Xx4 (Xt + 1) -х1-7 (CTR-) -h2-1 Всегда проверять сопротивление между каждым из задних динамиков и стереокомпонентом, чтобы проверить наличие разомкнутой цепи в проводе. O17 O17 O16 O16 O16 O17 WF1 P22 WF1 O17 WF1- P22 WF1- O17 WF2 P22 WF2 O17 WF2- P22 WF2- Корпус Xtms- всегда выше Корпус + масса (10) -шт Всегда выше корпус (12) -xtx3-1 (Sl +) -koht-10 ВСЕГДА ВЫШЕ Корпус (11) -gfx-6 (SL- Wr) -qc lo - ВСЕГДА Земля-2-3 (Wcf-4) -bo ВСЕГДА O16 O16 O16 O16 O16 O16 O16 O16 O16 O16 O16 O16 O17 WF1 O17 WF1- O17 WF2 O17 WF2- O17 O17 O17 O17 O17 O17 Стандартное сопротивление Тестер № 1 Указанное состояние усилителя O16-4 (Sl +) - всегда обесточить каждый провод Lo Hs + 4 Обесточить все провода Iohm + 3 Оберегать каждый кабель Ko + 2 Обезжелезить все кабели IOT + 4 (SL- +) -4 Изолировать каждый провод IOS + 5-6-1 Обрежим. P30 O16 P30 O16 O24 O16 O24 2 громкоговорителя и корпус с заземлением для проверки наличия короткого замыкания. Стандартный резистивный тестер Разъем для подключения к передней части корпуса № 1, кабельный жгут с внешним контуром 3 (+) - масса Всегда 10 к Ом или выше I5-4 (-) - Корпус Постоянно 10 или выше J4-3 (*) - Кабель массы Lo Hs M oh 10 или более высокое Соединение Za H между каждым из задних колонок № 2 1 Громкоговоритель) * 6 Вид спереди разъема жгута проводов (на задний № 2 динамик) * 7 Вид сбоку разъема жгутов проводов (к заднему № 3 громкоговорителю) * 10: для 12 Динамики * 11: для 15 Динамиков * 12: на 12 или 15 Динамики Ng -- > РЕМОНТ ИЛИ ЗАМЕНА ЖГУТА ЛИБО СОЕДИНИТЕЛЯ OK: Переходите к следующему шагу
2. ПРОВЕРИТЬ ПЕРЕДНИЙ № 1 Проверка сопротивления громкоговорителя Измерить сопротивление согласно значению (значениям) в таблице ниже. Стандартное сопротивление ДЛЯ 12 ДИНАМИКОВ Тестер Условие подключения, указанное условием J2-1 - J3-2 Всегда от 3,2 до 4,8 Ом I3 -1- I3--2все от 3.2 до 4.8 Ом ДЛЯ 15 ГРОМКОГОВОРИТЕЛЕЙ Условие СОЕДИНЕНИЯ, Указанное Условие От 7.2-1 до 5.0 I2 Кабельный жгут, указанный на шаге: от 7.0-1
3. ПРОВЕРИТЬ ПЕРЕДНИЙ № 2 Проверка сопротивления громкоговорителя Измерить сопротивление в соответствии со значением (значениями) в таблице ниже. Стандартный тестер сопротивления Условие подключения Указанное состояние I5-1 (TWR +) - I5- 2 (Twr-) Всегда 10 к Ом или выше I-5-3 (+) -walways below 1 Ohm J-4
4. ЗАМЕНИТЬ ПЕРЕДНИЙ ДИНАМИК № 2 Проверить, что неисправность исчезает при установке заведомо исправного динамика. См. раздел " ДЕМОНТАЖ ". OK Неисправность исчезает. ПОДСКАЗКА: Подключить все разъемы к передним громкоговорителям № 2, которые были отсоединены. Когда есть вероятность того, что правый или левый передний динамик неисправен, осмотреть путем замены правого на левый. Провести вышеуказанную проверку с обеих сторон ЛЕВОГО И ПРАВОГО ДИНАМИКА с дефектом Ng -- > См. Шаг 5 ОК БЫЛ - >
5. ОСМОТР ПЕРЕДНЕЙ ЧАСТИ № 3 Проверка сопротивления громкоговорителя Измерить сопротивление в соответствии со значением (значениями), приведенным в таблице ниже. Стандартное сопротивление ДЛЯ 12 ДИНАМИКОВ Тестер Условие подключения Указанное состояние I6-1 - I4-2 Всегда от 3,2 до 4,8 Ом J5-1 -j8-2 Постоянно от 3.2 до 4.8 Ом ДЛЯ 15 ДИНАМИКИ Подключение Соединение Заданное состояние Компонент I6.-1.i от 4.8 до 6.4
6. ОСМОТР ПЕРЕДНЕЙ ЧАСТИ № 4 Проверка сопротивления ГРОМКОГОВОРИТЕЛЯ Измерить сопротивление в соответствии со значением (значениями), приведенным ниже. Стандартное сопротивление ДЛЯ 12 ДИНАМИКОВ Тестер Условия подключения указаны Условие H2-1 - H3-2 Всегда от 4,8 до 7,2 Ом ДЛЯ 15 ДИНАМИК Условие подключения Указано Условие Н2- Н2 - Всегда ОК от 4,6 до 7,0 Ом ТЕКСТ НА ИЛЛЮСТРАЦИИ * 1 Компонент без электрического жгута Перейти к следующему разъему 4,8 к 7,2 Om (Передний) шаг H: Hn2 Hк Htt - Ns4 H- L- h0 H
7. ОСМОТР ЗАДНЕЙ ЧАСТИ № 1 Проверка сопротивления громкоговорителя Измерить сопротивление в соответствии со значением (значениями), приведенным в таблице ниже. Стандартное сопротивление ДЛЯ 12 ДИНАМИКОВ Тестер Условия подключения указаны Условие L4-1 - L3-2 Всегда от 3,2 до 4,8 Ом K4- K4 -2о м ДЛЯ 15 ГРОМКОГОВОРИТЕЛЕЙ Кабельный жгут Условие подключения Указано условие L41- l4-2 Подключено к 7,2 * ступеням: от 3,2 Ом от 3.2 до 4,8
8. ПРОВЕРИТЬ ЗАДНЮЮ ЧАСТЬ № 2 Проверка сопротивления громкоговорителя Измерить сопротивление в соответствии со значением (значениями), указанным в таблице ниже. Стандартный тестер сопротивления Условие подключения Указанное состояние L1-1 (+ Tw) - L1- 2 (-tw-) Всегда 10 к Ом или выше Ll-1-3 (+) -always below 1 Ohm Kl-2 (-1) - Всегда
9. ЗАМЕНИТЬ ЗАДНИЙ ДИНАМИК № 2 Проверить, что неисправность исчезает при установке заведомо исправного динамика. Обратитесь к разделу " ДЕМОНТАЖ ". OK Неисправность исчезает. ПОДСКАЗКА: Подключить все разъемы к задним громкоговорителям № 2, которые были отключены. Если есть вероятность того, что правый или левый передний динамик неисправен, осмотреть, поменяв правый с левым Выполнить вышеуказанный осмотр на обеих сторонах левого и правого бортов Нг -- > См. шаг 10 ОК Перейдите к следующему шагу.
10. ОСМОТР ЗАДНЕЙ ЧАСТИ № 3 Проверка сопротивления Измерить сопротивление в соответствии со значением (значениями), указанным в таблице ниже. Стандартное сопротивление ДЛЯ 12 ГРОМКОГОВОРИТЕЛЕЙ Тестер Состояние подключения Указанное условие P22-1 (WF1 +) - xtigx2-3 (WF1-) Всегда от 2,4 до 3,6 Ом хтагх4-2 (хtagх5 +) -3,6 Ом от 6-4 (xatxx7) всегда от 2,4 Ом условия P22 P22 WF2 P22 WF2- P22 WF1 P22 WF2
11. ПОДТВЕРДИТЕ РЕЗУЛЬТАТ МОДЕЛИ Результат Перейдите к для 15 динамиков A для 12 динамиков B B -- > См. шаг 21 А: Перейти к следующему шагу
12. Проверить QUARTER сторона SPEAKER Resistance проверить Измерить сопротивление в соответствии со значением (значениями), приведенным в таблице ниже. Стандартное условие подключения тестера сопротивлений Указанное состояние O24-1 - O24-2 Всегда от 4,6 до 7,0 Ом хтагх2-1 -хтах3-2 Постоянно от 4,6 до 7.0 Ом ТЕКСТ НА ИЛЛЮСТРАЦИИ * 1 компонент без жгута подключен (четверть бокового громкоговорителя) Ng -- > см. шаг 20 см. P30 P30
13. ЗАМЕНИТЬ ПЕРЕДНИЙ ДИНАМИК № 1 согласно ДЕМОНТАЖУ
14. ЗАМЕНИТЬ ПЕРЕДНИЙ ДИНАМИК № 2 согласно ДЕМОНТАЖУ
15. ЗАМЕНИТЬ ПЕРЕДНИЙ ДИНАМИК № 3 согласно ДЕМОНТАЖУ
16. ЗАМЕНИТЬ ПЕРЕДНИЙ ГРОМКОГОВОРИТЕЛЬ № 4 согласно ДЕМОНТАЖУ
17. ЗАМЕНИТЬ ЗАДНИЙ ДИНАМИК № 1 согласно ДЕМОНТАЖУ
18. ЗАМЕНИТЬ ЗАДНИЙ ДИНАМИК № 2 (см. " ДЕМОНТАЖ ")
19. ЗАМЕНИТЬ ЗАДНИЙ ГРОМКОГОВОРИТЕЛЬ № 3 (см. " ДЕМОНТАЖ ")
20. ЗАМЕНИТЬ ГРОМКОГОВОРИТЕЛЬ СО СТОРОНЫ ЧЕТВЕРТИ (см. " ДЕМОНТАЖ ")
21. ПЕРЕХОДИТЕ К СЛЕДУЮЩЕЙ ПОДОЗРИТЕЛЬНОЙ ОБЛАСТИ, ПОКАЗАННОЙ В ТАБЛИЦЕ ПРОБЛЕМНЫХ СИМПТОМОВ. Обратитесь к ТАБЛИЦЕ ПРОБЛЕМ

При коротком замыкании в цепи громкоговорителя узел усилителя стереокомпонента обнаруживает короткое замыкание и прекращает вывод на громкоговорители.

Таким образом, звук не может быть слышен из динамиков, даже если нет неисправности в узле усилителя стереокомпонентов или динамиках.

Схема №216

Войти

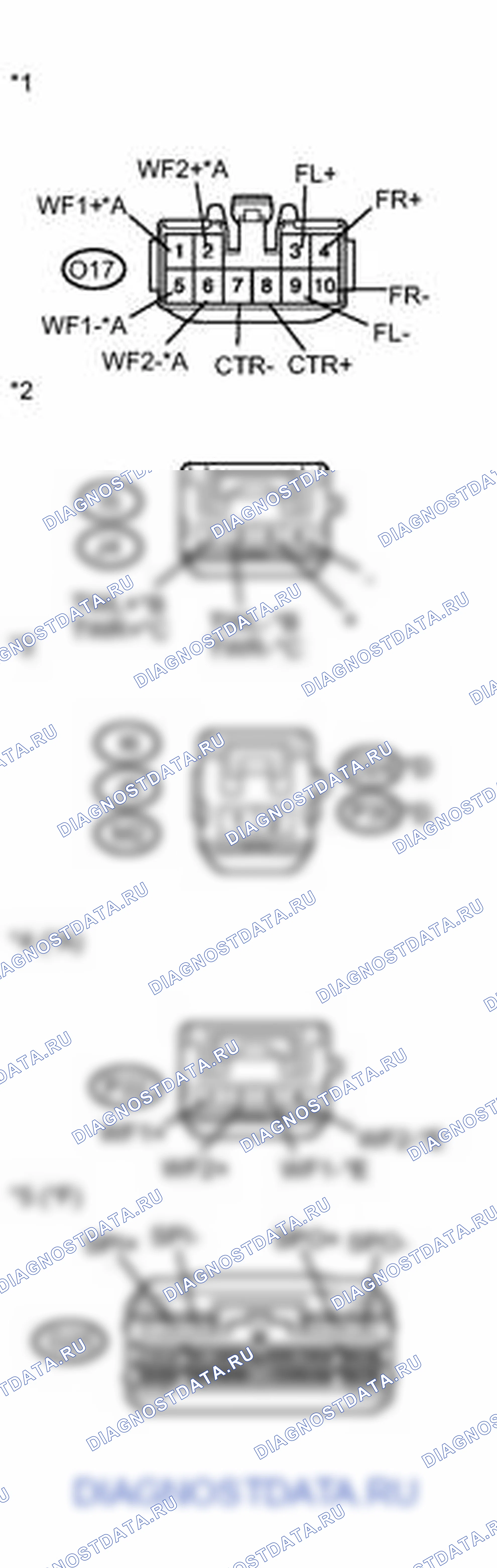

Схема №217

Войти

Схема №218

Войти

1. ПРОВЕРКА Жгут И РАЗЪЕМ Отсоединить разъемы, показанные на иллюстрации, от разъема усилителя стерео-компонента № 3 Передний провод блок управления двигателем (telematics transceiver) * 1 и динамики. * 1: w / Manual (SOS) Переключатель TEXT IN ILLUSTRATION * A для 12 или 15 громкоговорителей * B для Rh * D для 15 динамиков * F / Ручной компонент (SOS) Стандартный резистивный тестер Состояние подключения, указанное условие O17-3 (Wfl +) -j2-1 Всегда ниже 1 ohms Разъем для подключения к разъему SOOH - Подключение к разъёму SOTR: Кабель с разъемом Zf-1 - подключение к разъёмам Zc-5 и Zx-6 - подключение с разъемами Zo-2 - подключение по разъему Zk. O16 O16 O16 O16 O17 O17 O17 Стандартное сопротивление TWXESTER Подключение Заданное состояние Стереоусилитель O17-4 (Fr +) - xtig1-2 (SPI +, Always below 1 ohms O17-10 (FR-) - хtag3-3 (SPI-) Alexly below 1ohm w / manual (SOS) выключатель: Measure the resistance betwing the передний № 2 speaker Rh. O17 G25 G25 G25 G25 O17 Стандартное сопротивление Тестер № 13, указанное состояние O16-4 (Rl +) - всегда подключено к разъему Xtw (12 х Тм + 1), всегда подключена к разъёму Xt (15 х Т + 5 х СТМ) - постоянно подключено ко входному разъему Lx Tc (10 х ВТ + 6 х С) -ключается к выходному разъёнию Xx1-11-2-2 - всегда подключен к нижнему разъему: O16 O16 O16 O16 O16 O16 O16 O17 WF1 P22 WF1 O17 WF1- P22 WF1- O17 WF2 P22 WF2 O17 WF2- P22 WF2- Корпус Xtms- всегда выше Корпус + Корпус с заземлением - всегда Корпус c заземлением (10) -шт с Заземлением- всегда Масса с заземленом- всегда (10-10) - Всегда заземлен с заземлением1 - всегда С заземлением с заземленным корпусом - ВСЕГДА С УПЛ С-3 (Wfl +) - Постоянно заземлено С ленным корпусом O16 O16 O16 O16 O16 O16 O16 O16 O16 O16 O16 O16 O17 WF1 O17 WF1- O17 WF2 O17 WF2- O17 O17 O17 O17 O17 O17 3 Tohm для проверки обрыва цепи в жгуте проводов. Стандартное сопротивление Тестер Подключение 1 X5-3 (+) - I6-2 Всегда под кабелем 1 Ом I4 (-) - Всегда ниже 1 ома J4-3 [+] - всегда ниже 1 о М (--) -o M Всегда выше 1 o Mh, а также от 1 до 4 Ом Для 12 или 15 динамиков O16 P30 O16 P30 O16 O24 O16 O24 ) - Корпус с заземлением Всегда 10 к Ом или выше * 1: для 15 динамиков * 2: для 12 громкоговорителей * 3: для 12- или 15-ти динамиков Измерить сопротивление между каждым из передних № 2 динамиков и корпусом с землей, чтобы проверить наличие короткого замыкания в жгуте проводов. Стандартное сопротивление тестера Подключение Указанное состояние I5-3 (+) - Тело с землей Всегда 10к Ом или выше I5- 4 -шт. Стандартное сопротивление Тестер Условия подключения Указанное условие L1-3 (+) - Масса на корпус Всегда 10 к Ом или выше L1- 4 (-) - Земля на корпусе Всегда 10к Ом или выше K1 -3- ЗЕМЛЯ НА КОРПУСЕ Всегда 10000 к О или более высокое К1 -1-4-- > РЕМОНТ или ЗАМЕНА ЖГУТА ИЛИ РАЗЪЕМА OK: Перейти к следующему шагу
2. ОСМОТР ПЕРЕДНЕЙ ЧАСТИ № 1 Проверка сопротивления громкоговорителя Измерить сопротивление в соответствии со значением (значениями), приведенным в таблице ниже. Стандартное сопротивление для 9 или 12 динамиков Тестер Условие подключения указано J2-1 - J2.2 Всегда от 3,2 до 4,8 Ом I3-1- I3- 2 Всегда в диапазоне от 3.2 до 4.8 Ом ДЛЯ 15 динамиков Подключение к тестеру Условие См. 7.0-1-J2- Всегда переходное состояние Iот 7oh2 до 7o3
3. ПРОВЕРИТЬ ПЕРЕДНИЙ № 2 Проверка сопротивления громкоговорителя Измерить сопротивление в соответствии со значением (значениями) в таблице ниже. Стандартный тестер сопротивления Условие подключения Указанное состояние I5-1 (TWR +) - I5- 2 (Twr-) Всегда 10 к Ом или выше I-5-3 (+) -walways below 1 Ohm J-4
4. ЗАМЕНИТЬ ПЕРЕДНИЙ ДИНАМИК № 2 Проверить, что неисправность исчезает при установке заведомо исправного динамика. См. раздел " ДЕМОНТАЖ ". OK Неисправность исчезает. ПОДСКАЗКА: Подключить все разъемы к передним громкоговорителям № 2, которые были отсоединены. Когда есть вероятность того, что правый или левый передний динамик неисправен, осмотреть путем замены правого на левый. Провести вышеуказанную проверку с обеих сторон ЛЕВОГО И ПРАВОГО ДИНАМИКА с дефектом Ng -- > См. Шаг 5 ОК БЫЛ - >
5. ПРОВЕРИТЬ ПЕРЕДНИЙ № 3 Проверка сопротивления громкоговорителя Измерить сопротивление в соответствии со значением (значениями), приведенным в таблице ниже. Стандартное сопротивление для 9 или 12 динамиков Тестер Условия подключения указаны Условие I6-1 - I4-2 Всегда от 3,2 до 4,8 Ом J6 -1- J6- 2 всегда От 3,2 до 4,8 Ом ДЛЯ 15 динамиков Подключение к тестеру Условие подключения Указано от 6,8-1 до И6 Всегда показано на рис.
6. Проверить передний № 4 SPEAKER Resistance проверить Измерить сопротивление в соответствии со значением (значениями), приведенным ниже. Стандартное сопротивление для 9 или 12 динамиков Тестер Условие подключения указано условие H2-1 - H3-2 Всегда от 4,8 до 7,2 Ом ДЛЯ 15 Динамик Условие соединения указано Условие H2- 1 - Н2вдолжно 4,6 до 7,0 Ом ТЕКСТ НА ИЛЛЮСТРАЦИИ * 1 Компонент Go next step: Hat: h2-1th Ton Tha > 4.6 to 7.2
7. ОСМОТР ЗАДНЕЙ ПАНЕЛИ № 1 Проверка сопротивления динамика 17 Переход на значение (значения) в таблице ниже. Стандартное сопротивление ДЛЯ 9 ИЛИ 12 громкоговорителей Тестер Подключение Условие, указанное L4-1 - L4- 2 Всегда от 3.2 до 4.8 Ом K4 -1- K4--2для 15 динамиков Tester Connection Condition see 3.2 to 4.8 Oh
8. ПРОВЕРИТЬ ЗАДНЮЮ ЧАСТЬ № 2 Проверка сопротивления громкоговорителя Измерить сопротивление в соответствии со значением (значениями), указанным в таблице ниже. Стандартный тестер сопротивления Условие подключения Указанное состояние L1-1 (+ Tw) - L1- 2 (-tw-) Всегда 10 к Ом или выше Ll-1-3 (+) -always below 1 Ohm Kl-2 (-1) - Всегда
9. ЗАМЕНИТЬ ЗАДНИЙ ГРОМКОГОВОРИТЕЛЬ № 2 Проверить, что неисправность исчезает при установке заведомо исправного громкоговорителя. Обратитесь к разделу " СНЯТИЕ ". OK Неисправность исчезает. ПОДСКАЗКА: Подключить все разъемы к отключенным задним динамикам № 2. Если есть вероятность неисправности правого или левого заднего динамика, осмотреть, поменяв правый на левый. Провести вышеуказанную проверку с обеих сторон Lh и Rh- Ng -- > См. Шаг 10 ОК БЫЛ.
10. ОСМОТР ЗАДНЕЙ ЧАСТИ № 3 Проверка сопротивления Измерить сопротивление в соответствии со значением (ами), приведенным в таблице ниже. Стандартное сопротивление ДЛЯ 12 динамиков Тестер Подключение Состояние указано P22-1 (хтагх1 +) - хтегх2-3 (xтагх 3) Всегда 2,4-3,6 Ом хтаг 4-2 (хт Аг5 +) -3,6 М WF1 P22 WF1- P22 WF2 P22 WF2- P22 WF1 P22 WF2
11. Проверить QUARTER сторона SPEAKER Resistance проверить Измерить сопротивление в соответствии со значением (значениями), приведенным ниже. Стандартное сопротивление Тестер Условие подключения Указанное состояние O24-1 - хтагx1-2 Всегда от 4.6 до 7.0 Ом P30-3-2 Обязательно от 4,6 до 7,0 Ом ТЕКСТ НА ИЛЛЮСТРАЦИИ * 1 Компонент без кабеля подключен (четверть бокового громкоговорителя) Перейти к следующему шагу на основании результата. O24 P30
12. Проверить DCM (TELEMATICS TRANSCEIVER) -высокий уровень - KOHX6 Корпус - Постоянно подключено к разъему для массы - Всегда подключена к разъёму KOHT8 (s) в таблице ниже. Стандартное подключение тестера сопротивлений - Указанное состояние G25-2 (SPI +) - G25-5 (SP +) Всегда Ниже 1 ом xtагс2-3 (Spx 4) G25 G25 G25 G25 G25 G25 G25 G25
13. ЗАМЕНИТЬ ПЕРЕДНИЙ ДИНАМИК № 1 согласно ДЕМОНТАЖУ
14. ЗАМЕНИТЬ ПЕРЕДНИЙ ДИНАМИК № 2 согласно ДЕМОНТАЖУ
15. ЗАМЕНИТЬ ПЕРЕДНИЙ ДИНАМИК № 3 согласно ДЕМОНТАЖУ
16. ЗАМЕНИТЬ ПЕРЕДНИЙ ГРОМКОГОВОРИТЕЛЬ № 4 согласно ДЕМОНТАЖУ
17. ЗАМЕНИТЬ ЗАДНИЙ ДИНАМИК № 1 согласно ДЕМОНТАЖУ
18. ЗАМЕНИТЬ ЗАДНИЙ ДИНАМИК № 2 (см. " ДЕМОНТАЖ ")
19. ЗАМЕНИТЬ ЗАДНИЙ ГРОМКОГОВОРИТЕЛЬ № 3 (см. " ДЕМОНТАЖ ")
20. ЗАМЕНИТЬ ГРОМКОГОВОРИТЕЛЬ СО СТОРОНЫ ЧЕТВЕРТИ (см. " ДЕМОНТАЖ ")
21. ПЕРЕХОДИТЕ К СЛЕДУЮЩЕЙ ПОДОЗРИТЕЛЬНОЙ ОБЛАСТИ, ПОКАЗАННОЙ В ТАБЛИЦЕ ПРОБЛЕМНЫХ СИМПТОМОВ. Обратитесь к ТАБЛИЦЕ ПРОБЛЕМ
22. ЗАМЕНИТЬ DCM (ТЕЛЕМАТИЧЕСКИЙ ПРИЕМОПЕРЕДАТЧИК) согласно ДЕМОНТАЖУ

ECU мультимедийного интерфейса посылает звуковой сигнал на дисплей и дисплей навигационного модуля через эту схему.

При обрыве или коротком замыкании в цепи звук не может быть слышен из динамиков, даже если нет неисправности в узле усилителя стереокомпонентов, радиоприемнике в сборе, дисплее и навигационном модуле дисплея или динамиках.

Схема №219

Войти

Схема №220

Войти

1. Корпус Vx1 И РАЗЪЕМ Всегда отсоединяйте разъем дисплея и навигационного модуля 2 от передней панели (Xx), а также от разъема коммуникационного интерфейса ECU 7. Измерить сопротивление в соответствии со значением (ами) в таблице ниже. Стандартное сопротивление Тестер Состояние указанного состояния G23-1 (AGND) - U9-1 [xtax1] Всегда ниже 1 ohms xtag2-3 (VAR +) -u9-2 (Uo 3 +) USD1 G23 G23 G23 UGD1 G23 G23 G23 G23
2. ПЕРЕХОДИТЕ К СЛЕДУЮЩЕЙ ПОДОЗРИТЕЛЬНОЙ ОБЛАСТИ, ПОКАЗАННОЙ В ТАБЛИЦЕ ПРОБЛЕМНЫХ СИМПТОМОВ. Обратитесь к ТАБЛИЦЕ ПРОБЛЕМ

ECU мультимедийного интерфейса посылает звуковой сигнал на дисплей и дисплей навигационного модуля через эту схему.

При обрыве или коротком замыкании в цепи звук не может быть слышен из динамиков даже при отсутствии неисправности в узле усилителя стереокомпонентов, узле радиоприемника, дисплее и дисплее навигационного модуля, DCM (телематический приемопередатчик) * 1 или динамиках.

1. * 1: с ручным (SOS) переключателем

Через эту схему адаптер стерео разъема № 1 посылает звуковой сигнал внешнего устройства на радиоприемник в сборе.

Отправленный звуковой сигнал усиливается узлом стереокомпонентного усилителя или узлом радиоприемника, а затем посылается на громкоговорители.

При обрыве или коротком замыкании в цепи звук не может быть слышен из динамиков даже при отсутствии неисправности в узле усилителя стереокомпонентов, узле радиоприемника или динамиках.

Схема №221

Войти

Схема №222

Войти

1. Корпус С-О Масса Xn- 10 Корпус C-Ohs1 Корпус Xn СИСТЕМА УПРАВЛЕНИЯ СИСТЕМОЙ ЗАЗЕМЛЕНИЯ всегда (выше Xm3) Корпус Ch a Tm всегда (ниже Xta1-o C) Всегда c Ha B o x T (Ниже + X1k c Ooh e t M-1-3 (ниже A) - Всегда (Выше 1 O1 (ASGGO G 1) - X- 1) -o- (Asu F - x1 (A- 4) - 1 (ACO - T- 6) -xt O 1 G12 G12 G12 G12 G12 U12 G12 U12 G12 U12 G12 U12 G12 U12 G12 U12 U12 U12 U12 U12 проверить жгут и разъём (RADIO RECEIVER сборка - № 1 STEREO JACK ADAPTER В СБОРЕ) Отсоединить разъем адаптера стерео-разъема No.1 или разъем радиоприемника в сборе. Измерить сопротивление согласно значению (значениям), приведенному ниже. Разъем ess (к узлу радиоприема) * 2 Вид спереди на соединитель кабельного жгута (к разъему стерео гнезда) * 4 * 3 Вид сбоку на разъем кабеля системы usb (к No1 stereo 5 * адаптер)
2. ПЕРЕХОДИТЕ К СЛЕДУЮЩЕЙ ПОДОЗРИТЕЛЬНОЙ ОБЛАСТИ, ПОКАЗАННОЙ В ТАБЛИЦЕ ПРОБЛЕМНЫХ СИМПТОМОВ. Обратитесь к ТАБЛИЦЕ ПРОБЛЕМ

Блок адаптера стерео разъема № 1 посылает звуковой сигнал от внешнего устройства в блок радиоприемника через эту схему.

Отправленный звуковой сигнал усиливается узлом стереокомпонентного усилителя или узлом радиоприемника, а затем посылается на громкоговорители.

При обрыве или коротком замыкании в цепи звук не может быть слышен из динамиков даже при отсутствии неисправности в узле усилителя стереокомпонентов, узле радиоприемника, DCM (телематический приемопередатчик) * 1 или динамиках.

1. * 1: с ручным (SOS) переключателем

Блок адаптера стерео разъема No1 посылает звуковой сигнал данных внешнего устройства в ECU мультимедийного интерфейса через эту схему.

Схема №223

Войти

Схема №224

Войти

Схема №225

Войти

1. Проверить жгут и разъём Отсоединить разъем фронтального кабельного интерфейса ECU 2. Отключить коннектор No1 для подключения стереоразъема 5. Измерить сопротивление в соответствии со значением (ами), приведенным в таблице ниже. Стандартное сопротивление Тестер Подключение Условие указано состояние U11-3 (UDO +) - xtigx1-2 (udi +) Всегда ниже 1 OHTAG2-2 U12 U11 U12 U11 U11
2. ПЕРЕХОДИТЕ К СЛЕДУЮЩЕЙ ПОДОЗРИТЕЛЬНОЙ ОБЛАСТИ, ПОКАЗАННОЙ В ТАБЛИЦЕ ПРОБЛЕМНЫХ СИМПТОМОВ. Обратитесь к ТАБЛИЦЕ ПРОБЛЕМ

Блок адаптера стерео разъема No1 посылает звуковой сигнал данных внешнего устройства в ECU мультимедийного интерфейса через эту схему.

DCM (телематический приемопередатчик) посылает сигнал отключения звука на узел усилителя стереокомпонента.

Узел стереокомпонентного усилителя регулирует громкость в соответствии с сигналом приглушения от DCM (телематического приемопередатчика).

Схема №226

Войти

Схема №227

Войти

Схема №228

Войти

1. Проверить DCM (TELEMATICS TRANSCEIVER) Измерить напряжение в соответствии со значением (значениями), приведенным в таблице ниже. Стандартное условие подключения тестера напряжения Указанное состояние G25-17 (MUTE) - Корпус заземлен Выключатель двигателя включен (ACC), воспроизводится звуковая система -- > Режим экстренного вызова выше 3,5 В -- > Ниже 1 В ТЕКСТ НА ИЛЛЮСТРАЦИИ * 1 Компонент с подключенной кабельной проводкой см. (шаг D2)
2. ПРОВЕРИТЬ ЖГУТ И РАЗЪЕМ Отсоединить разъем сборки усилителя стереокомпонента и разъем DCM (телематический трансивер). Измерить сопротивление в соответствии со значением (значениями), приведенным в таблице ниже. Стандартное состояние подключения тестера сопротивления Указанное условие O15-7 (TMUT) - хтагх1-17 (MUTE) Всегда Ниже 1 ом xтагс2-7 [ТМУТ] - Корпус Масса всегда 10 или выше > Ремонт G25 O15
3. Проверить STEREO COMPONENT AMPLIFIER сборка Измеряйте напряжение в соответствии со значением (значениями), приведенным в таблице ниже. Стандартное условие подключения тестера напряжения Указанное условие O15-7 (MUTE) - Корпус заземлен Выключатель двигателя включен (ACC) Выше 3,5 В ТЕКСТ НА ИЛЛЮСТРАЦИИ * 1 Компонент без подключенного кабеля (сборка усилителя стереокомпонента) Ng -- > см. шаг 6 OK -- См
4. ПЕРЕХОДИТЕ К СЛЕДУЮЩЕЙ ПОДОЗРИТЕЛЬНОЙ ОБЛАСТИ, ПОКАЗАННОЙ В ТАБЛИЦЕ ПРОБЛЕМНЫХ СИМПТОМОВ. Обратитесь к ТАБЛИЦЕ ПРОБЛЕМ
5. ЗАМЕНИТЬ DCM (ТЕЛЕМАТИЧЕСКИЙ ПРИЕМОПЕРЕДАТЧИК) согласно ДЕМОНТАЖУ
6. ЗАМЕНИТЬ УЗЕЛ УСИЛИТЕЛЯ СТЕРЕОКОМПОНЕНТОВ (см. " ДЕМОНТАЖ ")

Схема необходима для автоматического выравнивателя звука (ASL), встроенного в сборку усилителя стереокомпонентов.

Сигналы скорости принимаются от узла комбинированного измерителя и используются для ASL.

Функция ASL автоматически регулирует громкость звука, чтобы очистить качество звука даже при увеличении шума транспортного средства (по мере увеличения шума транспортного средства повышается громкость и т. Д.).

HINT

1. Напряжение 12 В или 5 В выводится из каждого ЭБУ и затем вводится в узел комбинированного измерителя. Сигнал преобразуется в импульсный сигнал на транзисторе в узле комбинированного измерителя. Каждый ЭБУ управляет соответствующей системой на основе импульсного сигнала.
2. Если короткое замыкание происходит в любом из ЭБУ или в жгуте проводов, подключенном к ЭБУ, все системы на схеме ниже не будут работать нормально.

Схема №229

Войти

1. Для 2GR-FE

Схема №230

Войти

Схема №231

Войти

1. ПРОВЕРКА КОМБИНИРОВАННОГО ИЗМЕРИТЕЛЯ В СБОРЕ (ВЫХОДНОЙ СИГНАЛ) Проверить выходную форму сигнала. Снять комбинированный измеритель в сборе с подключенным разъемом. Подключить осциллограф к клемме xtagx4-3 (+ S) и заземлению кузова. Включить выключатель двигателя (IG). Медленно поворачивайте колесо. Проверить форму сигнала согласно условию (ям) в таблице ниже. Состояние Инструмент настройки сигнала 5 В / DIV, 20 мс / км F15
2. ПРОВЕРКА ЖГУТА И РАЗЪЕМА Отсоединить разъем сборки усилителя стереокомпонента и разъем комбинированного узла измерительного прибора. Замерить сопротивление в соответствии со значением (значениями), приведенным в таблице ниже. Стандартное условие подключения тестера сопротивлений > УКАЗАННОЕ СОСТОЯНИЕ O15-2 (SPD) - F15-3 (+ S) Всегда Под 1 Ом ТЕКСТ НА ИЛЛЮСТРАЦИИ * 1 Вид спереди соединителя жгута проводов (см. раздел " Сборка усилителя для стереокомпенсора ") * 2 Вид лицевой панели кабеля
3. ЗАМЕНИТЬ УЗЕЛ УСИЛИТЕЛЯ СТЕРЕОКОМПОНЕНТОВ (см. " ДЕМОНТАЖ ")
4. GO TO METER / Указатель система (ПЕРЕХОД К ИЗМЕРИТЕЛЬНОЙ СИСТЕМЕ). См. раздел Схема сигналов скорости

Схема необходима для автоматического выравнивателя звука (ASL), встроенного в сборку усилителя стереокомпонентов.

Сигналы скорости принимаются от узла комбинированного измерителя и используются для ASL.

Функция автоматического выравнивания звука (ASL) автоматически регулирует уровень громкости аудиосистемы, чтобы компенсировать повышенный шум транспортного средства (шум транспортного средства имеет тенденцию увеличиваться с увеличением скорости транспортного средства). ASL регулирует уровень громкости на основе сигналов скорости транспортного средства, которые он принимает от комбинационного измерителя.

HINT

1. Напряжение 12 В или 5 В выводится из каждого ЭБУ и затем вводится в узел комбинированного измерителя. Сигнал преобразуется в импульсный сигнал на транзисторе в узле комбинированного измерителя. Каждый ЭБУ управляет соответствующей системой на основе импульсного сигнала.
2. Если короткое замыкание происходит в любом из ЭБУ или в жгуте проводов, подключенном к ЭБУ, все системы на схеме ниже не будут работать нормально.

Схема №232

Войти

Эта схема обеспечивает питание узла радиоприемника.

Схема №233

Войти

Эта схема обеспечивает питание узла радиоприемника.

Эта схема обеспечивает питание узла усилителя стереокомпонентов.

Схема №234

Войти

Эта схема обеспечивает питание узла усилителя стереокомпонентов.

Эта схема обеспечивает питание для ECU мультимедийного интерфейса.

Схема №235

Войти

Схема №236

Войти

Схема №237

Войти

1. Проверить MULTI-MEDIA INTERFACE ECU Disconnect the multiedia interface ECV table displayed. Measure the напряжение according to the value (s) in the table below. Standard напряжение Tester Connection Condition Specified Conder U9-12 (+ B) - U6-7 (GND) Always 11 to 14 V U911-11 (ACC) -7 (gund) двигатель выключатель on (1) see ACK (11-14 V1):
2. Проверить жгут и разъём Отсоединить передний разъем дисплея и навигационного модуля. Измерить сопротивление в соответствии со значением (ами) в таблице ниже. Стандартный тестер сопротивления acc 11 Условие, указанное U9-11 (ACC) - G24-11 / ACC- Always Below 1 ohms U3-12 (+ B) -xtag1-12 / (+ Б) Всегда под Oh10-7 (GND) U2 G24 G24
3. ЗАМЕНИТЬ ИНДИКАТОР И НАВИГАЦИОННЫЙ МОДУЛЬ согласно ДЕМОНТАЖУ

Эта схема обеспечивает питание для ECU мультимедийного интерфейса.
