Электросхемы Lexus RX III (2008-2012)

33 системы 133 электросхемы 1913 компонентов

Кондиционирование воздуха

# Электросхема климат контроля

# Электросхема климат контроля (1 из 2)

Кондиционирование воздуха — Электросхема климат контроля — Электросхема климат контроля (1 из 2). Lexus RX III (2008-2012)
Компоненты на схеме

    # Электросхема климат контроля (2 из 2)

    Кондиционирование воздуха — Электросхема климат контроля — Электросхема климат контроля (2 из 2). Lexus RX III (2008-2012)
    Компоненты на схеме

      Антиблокировочная система abs

      # Антиблокировочная система abs электросхема

      # Антиблокировочная система abs электросхема (1 из 4)

      Антиблокировочная система abs — Антиблокировочная система abs электросхема — Антиблокировочная система abs электросхема (1 из 4). Lexus RX III (2008-2012)
      Компоненты на схеме

        # Антиблокировочная система abs электросхема (1 из 2)

        Антиблокировочная система abs — Антиблокировочная система abs электросхема — Антиблокировочная система abs электросхема (1 из 2). Lexus RX III (2008-2012)
        Компоненты на схеме

          # Антиблокировочная система abs электросхема (2 из 2)

          Антиблокировочная система abs — Антиблокировочная система abs электросхема — Антиблокировочная система abs электросхема (2 из 2). Lexus RX III (2008-2012)
          Компоненты на схеме

            # Антиблокировочная система abs электросхема (2 из 4)

            Антиблокировочная система abs — Антиблокировочная система abs электросхема — Антиблокировочная система abs электросхема (2 из 4). Lexus RX III (2008-2012)
            Компоненты на схеме

              # Антиблокировочная система abs электросхема (3 из 4)

              Антиблокировочная система abs — Антиблокировочная система abs электросхема — Антиблокировочная система abs электросхема (3 из 4). Lexus RX III (2008-2012)
              Компоненты на схеме

                # Антиблокировочная система abs электросхема (4 из 4)

                Антиблокировочная система abs — Антиблокировочная система abs электросхема — Антиблокировочная система abs электросхема (4 из 4). Lexus RX III (2008-2012)
                Компоненты на схеме

                  Сигнализация

                  # Электросхема защиты от взлома

                  # Электросхема защиты от взлома (1 из 5)

                  Сигнализация — Электросхема защиты от взлома — Электросхема защиты от взлома (1 из 5). Lexus RX III (2008-2012)
                  Компоненты на схеме

                    # Электросхема защиты от взлома (2 из 5)

                    Сигнализация — Электросхема защиты от взлома — Электросхема защиты от взлома (2 из 5). Lexus RX III (2008-2012)
                    Компоненты на схеме

                      # Электросхема защиты от взлома (3 из 5)

                      Сигнализация — Электросхема защиты от взлома — Электросхема защиты от взлома (3 из 5). Lexus RX III (2008-2012)
                      Компоненты на схеме

                        # Электросхема защиты от взлома (4 из 5)

                        Сигнализация — Электросхема защиты от взлома — Электросхема защиты от взлома (4 из 5). Lexus RX III (2008-2012)
                        Компоненты на схеме

                          # Электросхема защиты от взлома (5 из 5)

                          Сигнализация — Электросхема защиты от взлома — Электросхема защиты от взлома (5 из 5). Lexus RX III (2008-2012)
                          Компоненты на схеме

                            # Электросхема иммобилайзера

                            Сигнализация — Электросхема иммобилайзера — Электросхема иммобилайзера. Lexus RX III (2008-2012)
                            Компоненты на схеме

                              Блоки управления кузовом

                              # Электросхема блоков управления кузовом

                              # Электросхема блоков управления кузовом (1 из 2)

                              Блоки управления кузовом — Электросхема блоков управления кузовом — Электросхема блоков управления кузовом (1 из 2). Lexus RX III (2008-2012)
                              Компоненты на схеме

                                # Электросхема блоков управления кузовом (2 из 2)

                                Блоки управления кузовом — Электросхема блоков управления кузовом — Электросхема блоков управления кузовом (2 из 2). Lexus RX III (2008-2012)
                                Компоненты на схеме

                                  Can шина

                                  # Can шина электросхема

                                  # Can шина электросхема (1 из 3)

                                  Can шина — Can шина электросхема — Can шина электросхема (1 из 3). Lexus RX III (2008-2012)
                                  Компоненты на схеме

                                    # Can шина электросхема (2 из 3)

                                    Can шина — Can шина электросхема — Can шина электросхема (2 из 3). Lexus RX III (2008-2012)
                                    Компоненты на схеме

                                      # Can шина электросхема (3 из 3)

                                      Can шина — Can шина электросхема — Can шина электросхема (3 из 3). Lexus RX III (2008-2012)
                                      Компоненты на схеме

                                        Вентилятор охлаждения

                                        # Электросхема вентилятора охлаждения

                                        Вентилятор охлаждения — Электросхема вентилятора охлаждения — Электросхема вентилятора охлаждения. Lexus RX III (2008-2012)
                                        Компоненты на схеме

                                          Круиз-контроль

                                          # Электросхема круиз-контроля с динамическим радиолокационным управлением

                                          # Электросхема круиз-контроля с динамическим радиолокационным управлением (1 из 2)

                                          Круиз-контроль — Электросхема круиз-контроля с динамическим радиолокационным управлением — Электросхема круиз-контроля с динамическим радиолокационным управлением (1 из 2). Lexus RX III (2008-2012)
                                          Компоненты на схеме

                                            # Электросхема круиз-контроля с динамическим радиолокационным управлением (2 из 2)

                                            Круиз-контроль — Электросхема круиз-контроля с динамическим радиолокационным управлением — Электросхема круиз-контроля с динамическим радиолокационным управлением (2 из 2). Lexus RX III (2008-2012)
                                            Компоненты на схеме

                                              # Электросхема круиз-контроля, без динамического радиолокационного управления

                                              # Электросхема круиз-контроля, без динамического радиолокационного управления (1 из 2)

                                              Круиз-контроль — Электросхема круиз-контроля, без динамического радиолокационного управления — Электросхема круиз-контроля, без динамического радиолокационного управления (1 из 2). Lexus RX III (2008-2012)
                                              Компоненты на схеме

                                                # Электросхема круиз-контроля, без динамического радиолокационного управления (2 из 2)

                                                Круиз-контроль — Электросхема круиз-контроля, без динамического радиолокационного управления — Электросхема круиз-контроля, без динамического радиолокационного управления (2 из 2). Lexus RX III (2008-2012)
                                                Компоненты на схеме

                                                  Подогрев стекол

                                                  # Электросхема переднего антиобледенителя

                                                  Подогрев стекол — Электросхема переднего антиобледенителя — Электросхема переднего антиобледенителя. Lexus RX III (2008-2012)
                                                  Компоненты на схеме

                                                    # Электросхема заднего подогрева и обогреваемых зеркал

                                                    Подогрев стекол — Электросхема заднего подогрева и обогреваемых зеркал — Электросхема заднего подогрева и обогреваемых зеркал. Lexus RX III (2008-2012)
                                                    Компоненты на схеме

                                                      Электроусилитель руля

                                                      # Электросхема электроусилителя руля

                                                      Электроусилитель руля — Электросхема электроусилителя руля — Электросхема электроусилителя руля. Lexus RX III (2008-2012)
                                                      Компоненты на схеме

                                                        # Электросхема рулевой колонки с силовым наклоном

                                                        Электроусилитель руля — Электросхема рулевой колонки с силовым наклоном — Электросхема рулевой колонки с силовым наклоном. Lexus RX III (2008-2012)
                                                        Компоненты на схеме

                                                          Электронная подвеска

                                                          # Электросхема электронной подвески

                                                          # Электросхема электронной подвески (1 из 2)

                                                          Электронная подвеска — Электросхема электронной подвески — Электросхема электронной подвески (1 из 2). Lexus RX III (2008-2012)
                                                          Компоненты на схеме

                                                            # Электросхема электронной подвески (2 из 2)

                                                            Электронная подвеска — Электросхема электронной подвески — Электросхема электронной подвески (2 из 2). Lexus RX III (2008-2012)
                                                            Компоненты на схеме

                                                              # Электросхема подвески активного стабилизатора

                                                              Электронная подвеска — Электросхема подвески активного стабилизатора — Электросхема подвески активного стабилизатора. Lexus RX III (2008-2012)
                                                              Компоненты на схеме

                                                                # Электрическая электросхема пневмоподвески

                                                                # Электрическая электросхема пневмоподвески (1 из 2)

                                                                Электронная подвеска — Электрическая электросхема пневмоподвески — Электрическая электросхема пневмоподвески (1 из 2). Lexus RX III (2008-2012)
                                                                Компоненты на схеме

                                                                  # Электрическая электросхема пневмоподвески (2 из 2)

                                                                  Электронная подвеска — Электрическая электросхема пневмоподвески — Электрическая электросхема пневмоподвески (2 из 2). Lexus RX III (2008-2012)
                                                                  Компоненты на схеме

                                                                    Двигатель

                                                                    # Электросхема двигателя 3.5l

                                                                    # Электросхема двигателя 3.5l (1 из 6)

                                                                    Двигатель — Электросхема двигателя 3.5l — Электросхема двигателя 3.5l (1 из 6). Lexus RX III (2008-2012)
                                                                    Компоненты на схеме

                                                                      # Электросхема двигателя 3.5l (1 из 10)

                                                                      Двигатель — Электросхема двигателя 3.5l — Электросхема двигателя 3.5l (1 из 10). Lexus RX III (2008-2012)
                                                                      Компоненты на схеме

                                                                        # Электросхема двигателя 3.5l (2 из 6)

                                                                        Двигатель — Электросхема двигателя 3.5l — Электросхема двигателя 3.5l (2 из 6). Lexus RX III (2008-2012)
                                                                        Компоненты на схеме

                                                                          # Электросхема двигателя 3.5l (2 из 10)

                                                                          Двигатель — Электросхема двигателя 3.5l — Электросхема двигателя 3.5l (2 из 10). Lexus RX III (2008-2012)
                                                                          Компоненты на схеме

                                                                            # Электросхема двигателя 3.5l (3 из 10)

                                                                            Двигатель — Электросхема двигателя 3.5l — Электросхема двигателя 3.5l (3 из 10). Lexus RX III (2008-2012)
                                                                            Компоненты на схеме

                                                                              # Электросхема двигателя 3.5l (3 из 6)

                                                                              Двигатель — Электросхема двигателя 3.5l — Электросхема двигателя 3.5l (3 из 6). Lexus RX III (2008-2012)
                                                                              Компоненты на схеме

                                                                                # Электросхема двигателя 3.5l (4 из 10)

                                                                                Двигатель — Электросхема двигателя 3.5l — Электросхема двигателя 3.5l (4 из 10). Lexus RX III (2008-2012)
                                                                                Компоненты на схеме

                                                                                  # Электросхема двигателя 3.5l (4 из 6)

                                                                                  Двигатель — Электросхема двигателя 3.5l — Электросхема двигателя 3.5l (4 из 6). Lexus RX III (2008-2012)
                                                                                  Компоненты на схеме

                                                                                    # Электросхема двигателя 3.5l (5 из 10)

                                                                                    Двигатель — Электросхема двигателя 3.5l — Электросхема двигателя 3.5l (5 из 10). Lexus RX III (2008-2012)
                                                                                    Компоненты на схеме

                                                                                      # Электросхема двигателя 3.5l (5 из 6)

                                                                                      Двигатель — Электросхема двигателя 3.5l — Электросхема двигателя 3.5l (5 из 6). Lexus RX III (2008-2012)
                                                                                      Компоненты на схеме

                                                                                        # Электросхема двигателя 3.5l (6 из 10)

                                                                                        Двигатель — Электросхема двигателя 3.5l — Электросхема двигателя 3.5l (6 из 10). Lexus RX III (2008-2012)
                                                                                        Компоненты на схеме

                                                                                          # Электросхема двигателя 3.5l (6 из 6)

                                                                                          Двигатель — Электросхема двигателя 3.5l — Электросхема двигателя 3.5l (6 из 6). Lexus RX III (2008-2012)
                                                                                          Компоненты на схеме

                                                                                            # Электросхема двигателя 3.5l (7 из 10)

                                                                                            Двигатель — Электросхема двигателя 3.5l — Электросхема двигателя 3.5l (7 из 10). Lexus RX III (2008-2012)
                                                                                            Компоненты на схеме

                                                                                              # Электросхема двигателя 3.5l (8 из 10)

                                                                                              Двигатель — Электросхема двигателя 3.5l — Электросхема двигателя 3.5l (8 из 10). Lexus RX III (2008-2012)
                                                                                              Компоненты на схеме

                                                                                                # Электросхема двигателя 3.5l (9 из 10)

                                                                                                Двигатель — Электросхема двигателя 3.5l — Электросхема двигателя 3.5l (9 из 10). Lexus RX III (2008-2012)
                                                                                                Компоненты на схеме

                                                                                                  # Электросхема двигателя 3.5l (10 из 10)

                                                                                                  Двигатель — Электросхема двигателя 3.5l — Электросхема двигателя 3.5l (10 из 10). Lexus RX III (2008-2012)
                                                                                                  Компоненты на схеме

                                                                                                    Фары и фонари

                                                                                                    # Электросхема фонарей заднего хода

                                                                                                    Фары и фонари — Электросхема фонарей заднего хода — Электросхема фонарей заднего хода. Lexus RX III (2008-2012)
                                                                                                    Компоненты на схеме

                                                                                                      # Электросхема фар и фонарей

                                                                                                      # Электросхема фар и фонарей (1 из 2)

                                                                                                      Фары и фонари — Электросхема фар и фонарей — Электросхема фар и фонарей (1 из 2). Lexus RX III (2008-2012)
                                                                                                      Компоненты на схеме

                                                                                                        # Электросхема фар и фонарей (1 из 3)

                                                                                                        Фары и фонари — Электросхема фар и фонарей — Электросхема фар и фонарей (1 из 3). Lexus RX III (2008-2012)
                                                                                                        Компоненты на схеме

                                                                                                          # Электросхема фар и фонарей (2 из 2)

                                                                                                          Фары и фонари — Электросхема фар и фонарей — Электросхема фар и фонарей (2 из 2). Lexus RX III (2008-2012)
                                                                                                          Компоненты на схеме

                                                                                                            # Электросхема фар и фонарей (2 из 3)

                                                                                                            Фары и фонари — Электросхема фар и фонарей — Электросхема фар и фонарей (2 из 3). Lexus RX III (2008-2012)
                                                                                                            Компоненты на схеме

                                                                                                              # Электросхема фар и фонарей (3 из 3)

                                                                                                              Фары и фонари — Электросхема фар и фонарей — Электросхема фар и фонарей (3 из 3). Lexus RX III (2008-2012)
                                                                                                              Компоненты на схеме

                                                                                                                Точки подключения масс

                                                                                                                # Электросхема точек подключения масс

                                                                                                                # Электросхема точек подключения масс (1 из 5)

                                                                                                                Точки подключения масс — Электросхема точек подключения масс — Электросхема точек подключения масс (1 из 5). Lexus RX III (2008-2012)
                                                                                                                Компоненты на схеме

                                                                                                                  # Электросхема точек подключения масс (2 из 5)

                                                                                                                  Точки подключения масс — Электросхема точек подключения масс — Электросхема точек подключения масс (2 из 5). Lexus RX III (2008-2012)
                                                                                                                  Компоненты на схеме

                                                                                                                    # Электросхема точек подключения масс (3 из 5)

                                                                                                                    Точки подключения масс — Электросхема точек подключения масс — Электросхема точек подключения масс (3 из 5). Lexus RX III (2008-2012)
                                                                                                                    Компоненты на схеме

                                                                                                                      # Электросхема точек подключения масс (4 из 5)

                                                                                                                      Точки подключения масс — Электросхема точек подключения масс — Электросхема точек подключения масс (4 из 5). Lexus RX III (2008-2012)
                                                                                                                      Компоненты на схеме

                                                                                                                        # Электросхема точек подключения масс (5 из 5)

                                                                                                                        Точки подключения масс — Электросхема точек подключения масс — Электросхема точек подключения масс (5 из 5). Lexus RX III (2008-2012)
                                                                                                                        Компоненты на схеме

                                                                                                                          Фары

                                                                                                                          # Электросхема адаптивного переднего освещения

                                                                                                                          Фары — Электросхема адаптивного переднего освещения — Электросхема адаптивного переднего освещения. Lexus RX III (2008-2012)
                                                                                                                          Компоненты на схеме

                                                                                                                            # Электросхема фар

                                                                                                                            # Электросхема фар (1 из 2)

                                                                                                                            Фары — Электросхема фар — Электросхема фар (1 из 2). Lexus RX III (2008-2012)
                                                                                                                            Компоненты на схеме

                                                                                                                              # Электросхема фар (2 из 2)

                                                                                                                              Фары — Электросхема фар — Электросхема фар (2 из 2). Lexus RX III (2008-2012)
                                                                                                                              Компоненты на схеме

                                                                                                                                Клаксон

                                                                                                                                # Электросхема клаксона

                                                                                                                                Клаксон — Электросхема клаксона — Электросхема клаксона. Lexus RX III (2008-2012)
                                                                                                                                Компоненты на схеме

                                                                                                                                  Приборная панель

                                                                                                                                  # Электросхема приборной панели

                                                                                                                                  # Электросхема приборной панели (1 из 2)

                                                                                                                                  Приборная панель — Электросхема приборной панели — Электросхема приборной панели (1 из 2). Lexus RX III (2008-2012)
                                                                                                                                  Компоненты на схеме

                                                                                                                                    # Электросхема приборной панели (2 из 2)

                                                                                                                                    Приборная панель — Электросхема приборной панели — Электросхема приборной панели (2 из 2). Lexus RX III (2008-2012)
                                                                                                                                    Компоненты на схеме

                                                                                                                                      Освещение салона

                                                                                                                                      # Электросхема освещения салона

                                                                                                                                      # Электросхема освещения салона (1 из 2)

                                                                                                                                      Освещение салона — Электросхема освещения салона — Электросхема освещения салона (1 из 2). Lexus RX III (2008-2012)
                                                                                                                                      Компоненты на схеме

                                                                                                                                        # Электросхема освещения салона (2 из 2)

                                                                                                                                        Освещение салона — Электросхема освещения салона — Электросхема освещения салона (2 из 2). Lexus RX III (2008-2012)
                                                                                                                                        Компоненты на схеме

                                                                                                                                          # Электросхема подсветки приборной панели

                                                                                                                                          # Электросхема подсветки приборной панели (1 из 2)

                                                                                                                                          Освещение салона — Электросхема подсветки приборной панели — Электросхема подсветки приборной панели (1 из 2). Lexus RX III (2008-2012)
                                                                                                                                          Компоненты на схеме

                                                                                                                                            # Электросхема подсветки приборной панели (2 из 2)

                                                                                                                                            Освещение салона — Электросхема подсветки приборной панели — Электросхема подсветки приборной панели (2 из 2). Lexus RX III (2008-2012)
                                                                                                                                            Компоненты на схеме

                                                                                                                                              Память

                                                                                                                                              # Электросхема сиденья памяти водителя

                                                                                                                                              Память — Электросхема сиденья памяти водителя — Электросхема сиденья памяти водителя. Lexus RX III (2008-2012)
                                                                                                                                              Компоненты на схеме

                                                                                                                                                # Электросхема зеркал памяти

                                                                                                                                                Память — Электросхема зеркал памяти — Электросхема зеркал памяти. Lexus RX III (2008-2012)
                                                                                                                                                Компоненты на схеме

                                                                                                                                                  # Электросхема наклона питания памяти и телескопического подключения питания

                                                                                                                                                  Память — Электросхема наклона питания памяти и телескопического подключения питания — Электросхема наклона питания памяти и телескопического подключения питания. Lexus RX III (2008-2012)
                                                                                                                                                  Компоненты на схеме

                                                                                                                                                    Системы помощи водителю

                                                                                                                                                    # Электросхема навигации

                                                                                                                                                    # Электросхема навигации (1 из 5)

                                                                                                                                                    Системы помощи водителю — Электросхема навигации — Электросхема навигации (1 из 5). Lexus RX III (2008-2012)
                                                                                                                                                    Компоненты на схеме

                                                                                                                                                      # Электросхема навигации (2 из 5)

                                                                                                                                                      Системы помощи водителю — Электросхема навигации — Электросхема навигации (2 из 5). Lexus RX III (2008-2012)
                                                                                                                                                      Компоненты на схеме

                                                                                                                                                        # Электросхема навигации (3 из 5)

                                                                                                                                                        Системы помощи водителю — Электросхема навигации — Электросхема навигации (3 из 5). Lexus RX III (2008-2012)
                                                                                                                                                        Компоненты на схеме

                                                                                                                                                          # Электросхема навигации (4 из 5)

                                                                                                                                                          Системы помощи водителю — Электросхема навигации — Электросхема навигации (4 из 5). Lexus RX III (2008-2012)
                                                                                                                                                          Компоненты на схеме

                                                                                                                                                            # Электросхема навигации (5 из 5)

                                                                                                                                                            Системы помощи водителю — Электросхема навигации — Электросхема навигации (5 из 5). Lexus RX III (2008-2012)
                                                                                                                                                            Компоненты на схеме

                                                                                                                                                              # Электросхема парктроника

                                                                                                                                                              Системы помощи водителю — Электросхема парктроника — Электросхема парктроника. Lexus RX III (2008-2012)
                                                                                                                                                              Компоненты на схеме

                                                                                                                                                                # Электросхема заднего гидролокатора

                                                                                                                                                                Системы помощи водителю — Электросхема заднего гидролокатора — Электросхема заднего гидролокатора. Lexus RX III (2008-2012)
                                                                                                                                                                Компоненты на схеме

                                                                                                                                                                  # Электросхема мониторинга заднего вида

                                                                                                                                                                  Системы помощи водителю — Электросхема мониторинга заднего вида — Электросхема мониторинга заднего вида. Lexus RX III (2008-2012)
                                                                                                                                                                  Компоненты на схеме

                                                                                                                                                                    # Электросхема телематики

                                                                                                                                                                    Системы помощи водителю — Электросхема телематики — Электросхема телематики. Lexus RX III (2008-2012)
                                                                                                                                                                    Компоненты на схеме

                                                                                                                                                                      Подушки безопасности

                                                                                                                                                                      # Электросхема подушек безопасности

                                                                                                                                                                      # Электросхема подушек безопасности

                                                                                                                                                                      Подушки безопасности — Электросхема подушек безопасности — Электросхема подушек безопасности. Lexus RX III (2008-2012)
                                                                                                                                                                      Компоненты на схеме

                                                                                                                                                                        # Электросхема подушек безопасности (1 из 2)

                                                                                                                                                                        Подушки безопасности — Электросхема подушек безопасности — Электросхема подушек безопасности (1 из 2). Lexus RX III (2008-2012)
                                                                                                                                                                        Компоненты на схеме

                                                                                                                                                                          # Электросхема подушек безопасности (2 из 2)

                                                                                                                                                                          Подушки безопасности — Электросхема подушек безопасности — Электросхема подушек безопасности (2 из 2). Lexus RX III (2008-2012)
                                                                                                                                                                          Компоненты на схеме

                                                                                                                                                                            # Электросхема до экстренного торможения

                                                                                                                                                                            Подушки безопасности — Электросхема до экстренного торможения — Электросхема до экстренного торможения. Lexus RX III (2008-2012)
                                                                                                                                                                            Компоненты на схеме

                                                                                                                                                                              Блок предохранителей и реле

                                                                                                                                                                              # Электросхема блока предохранителей реле

                                                                                                                                                                              # Электросхема блока предохранителей реле (1 из 4)

                                                                                                                                                                              Блок предохранителей и реле — Электросхема блока предохранителей реле — Электросхема блока предохранителей реле (1 из 4). Lexus RX III (2008-2012)
                                                                                                                                                                              Компоненты на схеме

                                                                                                                                                                                # Электросхема блока предохранителей реле (2 из 4)

                                                                                                                                                                                Блок предохранителей и реле — Электросхема блока предохранителей реле — Электросхема блока предохранителей реле (2 из 4). Lexus RX III (2008-2012)
                                                                                                                                                                                Компоненты на схеме

                                                                                                                                                                                  # Электросхема блока предохранителей реле (3 из 4)

                                                                                                                                                                                  Блок предохранителей и реле — Электросхема блока предохранителей реле — Электросхема блока предохранителей реле (3 из 4). Lexus RX III (2008-2012)
                                                                                                                                                                                  Компоненты на схеме

                                                                                                                                                                                    # Электросхема блока предохранителей реле (4 из 4)

                                                                                                                                                                                    Блок предохранителей и реле — Электросхема блока предохранителей реле — Электросхема блока предохранителей реле (4 из 4). Lexus RX III (2008-2012)
                                                                                                                                                                                    Компоненты на схеме

                                                                                                                                                                                      Центральный замок

                                                                                                                                                                                      # Электросхема центрального замка

                                                                                                                                                                                      # Электросхема центрального замка (1 из 5)

                                                                                                                                                                                      Центральный замок — Электросхема центрального замка — Электросхема центрального замка (1 из 5). Lexus RX III (2008-2012)
                                                                                                                                                                                      Компоненты на схеме

                                                                                                                                                                                        # Электросхема центрального замка (2 из 5)

                                                                                                                                                                                        Центральный замок — Электросхема центрального замка — Электросхема центрального замка (2 из 5). Lexus RX III (2008-2012)
                                                                                                                                                                                        Компоненты на схеме

                                                                                                                                                                                          # Электросхема центрального замка (3 из 5)

                                                                                                                                                                                          Центральный замок — Электросхема центрального замка — Электросхема центрального замка (3 из 5). Lexus RX III (2008-2012)
                                                                                                                                                                                          Компоненты на схеме

                                                                                                                                                                                            # Электросхема центрального замка (4 из 5)

                                                                                                                                                                                            Центральный замок — Электросхема центрального замка — Электросхема центрального замка (4 из 5). Lexus RX III (2008-2012)
                                                                                                                                                                                            Компоненты на схеме

                                                                                                                                                                                              # Электросхема центрального замка (5 из 5)

                                                                                                                                                                                              Центральный замок — Электросхема центрального замка — Электросхема центрального замка (5 из 5). Lexus RX III (2008-2012)
                                                                                                                                                                                              Компоненты на схеме

                                                                                                                                                                                                Управление зеркалами заднего вида

                                                                                                                                                                                                # Электросхема электрохромного зеркала, с дисплеем

                                                                                                                                                                                                Управление зеркалами заднего вида — Электросхема электрохромного зеркала, с дисплеем — Электросхема электрохромного зеркала, с дисплеем. Lexus RX III (2008-2012)
                                                                                                                                                                                                Компоненты на схеме

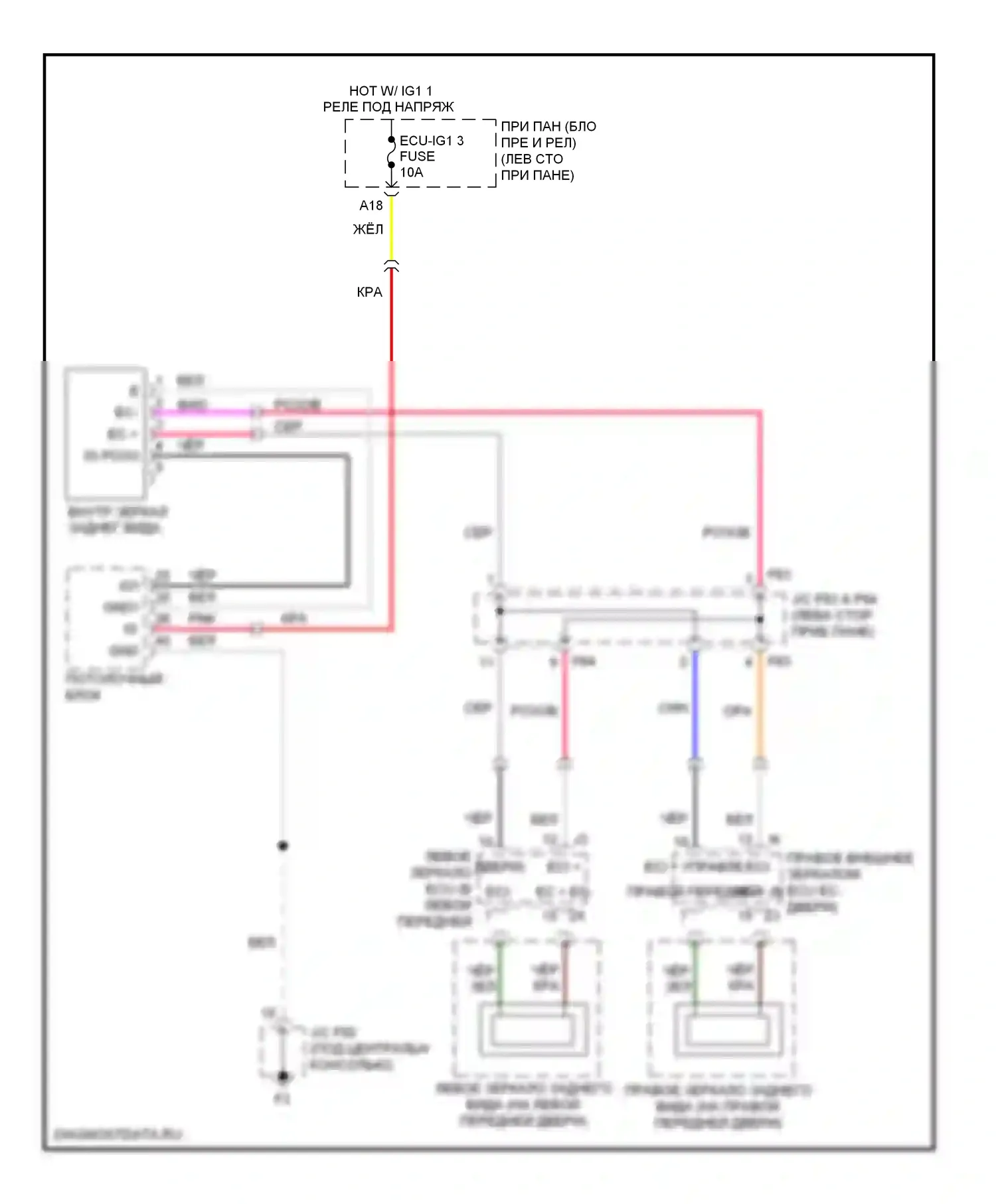

                                                                                                                                                                                                  # Электросхема электрохромного зеркала, без дисплея

                                                                                                                                                                                                  Управление зеркалами заднего вида — Электросхема электрохромного зеркала, без дисплея — Электросхема электрохромного зеркала, без дисплея. Lexus RX III (2008-2012)
                                                                                                                                                                                                  Компоненты на схеме

                                                                                                                                                                                                    # Электросхема управления зеркалами заднего вида

                                                                                                                                                                                                    Управление зеркалами заднего вида — Электросхема управления зеркалами заднего вида — Электросхема управления зеркалами заднего вида. Lexus RX III (2008-2012)
                                                                                                                                                                                                    Компоненты на схеме

                                                                                                                                                                                                      Сиденья

                                                                                                                                                                                                      # Электросхема сидений климат-контроля

                                                                                                                                                                                                      Сиденья — Электросхема сидений климат-контроля — Электросхема сидений климат-контроля. Lexus RX III (2008-2012)
                                                                                                                                                                                                      Компоненты на схеме

                                                                                                                                                                                                        # Питание водительского сиденья электросхема

                                                                                                                                                                                                        Сиденья — Питание водительского сиденья электросхема — Питание водительского сиденья электросхема. Lexus RX III (2008-2012)
                                                                                                                                                                                                        Компоненты на схеме

                                                                                                                                                                                                          # Электросхема обогреваемых сидений

                                                                                                                                                                                                          Сиденья — Электросхема обогреваемых сидений — Электросхема обогреваемых сидений. Lexus RX III (2008-2012)
                                                                                                                                                                                                          Компоненты на схеме

                                                                                                                                                                                                            # Электросхема сиденья питания для пассажиров

                                                                                                                                                                                                            Сиденья — Электросхема сиденья питания для пассажиров — Электросхема сиденья питания для пассажиров. Lexus RX III (2008-2012)
                                                                                                                                                                                                            Компоненты на схеме

                                                                                                                                                                                                              Складная крыша/люк

                                                                                                                                                                                                              # Электросхема складной крыши/люка

                                                                                                                                                                                                              Складная крыша/люк — Электросхема складной крыши/люка — Электросхема складной крыши/люка. Lexus RX III (2008-2012)
                                                                                                                                                                                                              Компоненты на схеме

                                                                                                                                                                                                                Стеклоподъемники

                                                                                                                                                                                                                # Электросхема стеклоподъемников

                                                                                                                                                                                                                # Электросхема стеклоподъемников (1 из 2)

                                                                                                                                                                                                                Стеклоподъемники — Электросхема стеклоподъемников — Электросхема стеклоподъемников (1 из 2). Lexus RX III (2008-2012)
                                                                                                                                                                                                                Компоненты на схеме

                                                                                                                                                                                                                  # Электросхема стеклоподъемников (2 из 2)

                                                                                                                                                                                                                  Стеклоподъемники — Электросхема стеклоподъемников — Электросхема стеклоподъемников (2 из 2). Lexus RX III (2008-2012)
                                                                                                                                                                                                                  Компоненты на схеме

                                                                                                                                                                                                                    Магнитола

                                                                                                                                                                                                                    # Магнитола, с навигацией

                                                                                                                                                                                                                    # Магнитола, с навигацией (1 из 5)

                                                                                                                                                                                                                    Магнитола — Магнитола, с навигацией — Магнитола, с навигацией (1 из 5). Lexus RX III (2008-2012)
                                                                                                                                                                                                                    Компоненты на схеме

                                                                                                                                                                                                                      # Магнитола, с навигацией (3 из 5)

                                                                                                                                                                                                                      Магнитола — Магнитола, с навигацией — Магнитола, с навигацией (3 из 5). Lexus RX III (2008-2012)
                                                                                                                                                                                                                      Компоненты на схеме

                                                                                                                                                                                                                        # Магнитола, с навигацией (4 из 5)

                                                                                                                                                                                                                        Магнитола — Магнитола, с навигацией — Магнитола, с навигацией (4 из 5). Lexus RX III (2008-2012)
                                                                                                                                                                                                                        Компоненты на схеме

                                                                                                                                                                                                                          # Магнитола, с навигацией (5 из 5)

                                                                                                                                                                                                                          Магнитола — Магнитола, с навигацией — Магнитола, с навигацией (5 из 5). Lexus RX III (2008-2012)
                                                                                                                                                                                                                          Компоненты на схеме

                                                                                                                                                                                                                            # Электросхема магнитолы, с навигацией

                                                                                                                                                                                                                            # Электросхема магнитолы, с навигацией (2 из 5)

                                                                                                                                                                                                                            Магнитола — Электросхема магнитолы, с навигацией — Электросхема магнитолы, с навигацией (2 из 5). Lexus RX III (2008-2012)
                                                                                                                                                                                                                            Компоненты на схеме

                                                                                                                                                                                                                              # Электросхема магнитолы, без навигации

                                                                                                                                                                                                                              # Электросхема магнитолы, без навигации (1 из 4)

                                                                                                                                                                                                                              Магнитола — Электросхема магнитолы, без навигации — Электросхема магнитолы, без навигации (1 из 4). Lexus RX III (2008-2012)
                                                                                                                                                                                                                              Компоненты на схеме

                                                                                                                                                                                                                                # Электросхема магнитолы, без навигации (2 из 4)

                                                                                                                                                                                                                                Магнитола — Электросхема магнитолы, без навигации — Электросхема магнитолы, без навигации (2 из 4). Lexus RX III (2008-2012)
                                                                                                                                                                                                                                Компоненты на схеме

                                                                                                                                                                                                                                  # Электросхема магнитолы, без навигации (3 из 4)

                                                                                                                                                                                                                                  Магнитола — Электросхема магнитолы, без навигации — Электросхема магнитолы, без навигации (3 из 4). Lexus RX III (2008-2012)
                                                                                                                                                                                                                                  Компоненты на схеме

                                                                                                                                                                                                                                    # Электросхема магнитолы, без навигации (4 из 4)

                                                                                                                                                                                                                                    Магнитола — Электросхема магнитолы, без навигации — Электросхема магнитолы, без навигации (4 из 4). Lexus RX III (2008-2012)
                                                                                                                                                                                                                                    Компоненты на схеме

                                                                                                                                                                                                                                      Блокировка селектора

                                                                                                                                                                                                                                      # Электросхема блокировки селектора

                                                                                                                                                                                                                                      Блокировка селектора — Электросхема блокировки селектора — Электросхема блокировки селектора. Lexus RX III (2008-2012)
                                                                                                                                                                                                                                      Компоненты на схеме

                                                                                                                                                                                                                                        # Электросхема рулевой колонки

                                                                                                                                                                                                                                        Блокировка селектора — Электросхема рулевой колонки — Электросхема рулевой колонки. Lexus RX III (2008-2012)
                                                                                                                                                                                                                                        Компоненты на схеме

                                                                                                                                                                                                                                          Стартер/генератор

                                                                                                                                                                                                                                          # Электросхема генератора

                                                                                                                                                                                                                                          Стартер/генератор — Электросхема генератора — Электросхема генератора. Lexus RX III (2008-2012)
                                                                                                                                                                                                                                          Компоненты на схеме

                                                                                                                                                                                                                                            # Электросхема стартера

                                                                                                                                                                                                                                            Стартер/генератор — Электросхема стартера — Электросхема стартера. Lexus RX III (2008-2012)
                                                                                                                                                                                                                                            Компоненты на схеме

                                                                                                                                                                                                                                              Коробка передач

                                                                                                                                                                                                                                              # Электросхема 4wd

                                                                                                                                                                                                                                              Коробка передач — Электросхема 4wd — Электросхема 4wd. Lexus RX III (2008-2012)
                                                                                                                                                                                                                                              Компоненты на схеме

                                                                                                                                                                                                                                                # Электросхема автоматической коробки передач

                                                                                                                                                                                                                                                # Электросхема автоматической коробки передач (1 из 2)

                                                                                                                                                                                                                                                Коробка передач — Электросхема автоматической коробки передач — Электросхема автоматической коробки передач (1 из 2). Lexus RX III (2008-2012)
                                                                                                                                                                                                                                                Компоненты на схеме

                                                                                                                                                                                                                                                  # Электросхема автоматической коробки передач (2 из 2)

                                                                                                                                                                                                                                                  Коробка передач — Электросхема автоматической коробки передач — Электросхема автоматической коробки передач (2 из 2). Lexus RX III (2008-2012)
                                                                                                                                                                                                                                                  Компоненты на схеме

                                                                                                                                                                                                                                                    # Электросхема коробки передач

                                                                                                                                                                                                                                                    # Электросхема коробки передач (1 из 3)

                                                                                                                                                                                                                                                    Коробка передач — Электросхема коробки передач — Электросхема коробки передач (1 из 3). Lexus RX III (2008-2012)
                                                                                                                                                                                                                                                    Компоненты на схеме

                                                                                                                                                                                                                                                      # Электросхема коробки передач (2 из 3)

                                                                                                                                                                                                                                                      Коробка передач — Электросхема коробки передач — Электросхема коробки передач (2 из 3). Lexus RX III (2008-2012)
                                                                                                                                                                                                                                                      Компоненты на схеме

                                                                                                                                                                                                                                                        # Электросхема коробки передач (3 из 3)

                                                                                                                                                                                                                                                        Коробка передач — Электросхема коробки передач — Электросхема коробки передач (3 из 3). Lexus RX III (2008-2012)
                                                                                                                                                                                                                                                        Компоненты на схеме

                                                                                                                                                                                                                                                          Багажник, задняя дверь, лючок топливного бака

                                                                                                                                                                                                                                                          # Электросхема открывателя задней двери, с задней дверью питания

                                                                                                                                                                                                                                                          Багажник, задняя дверь, лючок топливного бака — Электросхема открывателя задней двери, с задней дверью питания — Электросхема открывателя задней двери, с задней дверью питания. Lexus RX III (2008-2012)
                                                                                                                                                                                                                                                          Компоненты на схеме

                                                                                                                                                                                                                                                            # Электросхема открывателя задней двери, без задней двери питания

                                                                                                                                                                                                                                                            Багажник, задняя дверь, лючок топливного бака — Электросхема открывателя задней двери, без задней двери питания — Электросхема открывателя задней двери, без задней двери питания. Lexus RX III (2008-2012)
                                                                                                                                                                                                                                                            Компоненты на схеме

                                                                                                                                                                                                                                                              # Электросхема открытия лючка топливного бака

                                                                                                                                                                                                                                                              Багажник, задняя дверь, лючок топливного бака — Электросхема открытия лючка топливного бака — Электросхема открытия лючка топливного бака. Lexus RX III (2008-2012)
                                                                                                                                                                                                                                                              Компоненты на схеме

                                                                                                                                                                                                                                                                Предупреждение

                                                                                                                                                                                                                                                                # Электросхема предупредительного ремня безопасности

                                                                                                                                                                                                                                                                Предупреждение — Электросхема предупредительного ремня безопасности — Электросхема предупредительного ремня безопасности. Lexus RX III (2008-2012)
                                                                                                                                                                                                                                                                Компоненты на схеме

                                                                                                                                                                                                                                                                  # Электросхема контроля давления в шинах

                                                                                                                                                                                                                                                                  Предупреждение — Электросхема контроля давления в шинах — Электросхема контроля давления в шинах. Lexus RX III (2008-2012)
                                                                                                                                                                                                                                                                  Компоненты на схеме

                                                                                                                                                                                                                                                                    Дворники и омыватели

                                                                                                                                                                                                                                                                    # Электросхема передних дворников и омывателей с автоматическим дворником

                                                                                                                                                                                                                                                                    Дворники и омыватели — Электросхема передних дворников и омывателей с автоматическим дворником — Электросхема передних дворников и омывателей с автоматическим дворником. Lexus RX III (2008-2012)
                                                                                                                                                                                                                                                                    Компоненты на схеме

                                                                                                                                                                                                                                                                      # Электросхема передних дворников и омывателей, без автоматического дворника

                                                                                                                                                                                                                                                                      Дворники и омыватели — Электросхема передних дворников и омывателей, без автоматического дворника — Электросхема передних дворников и омывателей, без автоматического дворника. Lexus RX III (2008-2012)
                                                                                                                                                                                                                                                                      Компоненты на схеме

                                                                                                                                                                                                                                                                        # Электросхема омывателя фар

                                                                                                                                                                                                                                                                        Дворники и омыватели — Электросхема омывателя фар — Электросхема омывателя фар. Lexus RX III (2008-2012)
                                                                                                                                                                                                                                                                        Компоненты на схеме

                                                                                                                                                                                                                                                                          # Электросхема задних дворников и омывателей

                                                                                                                                                                                                                                                                          Дворники и омыватели — Электросхема задних дворников и омывателей — Электросхема задних дворников и омывателей. Lexus RX III (2008-2012)
                                                                                                                                                                                                                                                                          Компоненты на схеме
