Как заменить жидкость автоматической коробки передач
Если у вас есть сменщик жидкости, используйте этот сменщик для замены жидкости. Если у вас нет жидкости, замените жидкость в соответствии со следующей процедурой.
- Отсоедините шланг, который соединяет трансмиссию и маслоохладитель (внутри радиатора).
- Запустите двигатель и дайте жидкости стечь. Условия работы: Диапазон " N " с двигателем на холостом ходу. ВНИМАНИЕ: Двигатель должен быть остановлен в течение одной минуты после его запуска. Если жидкость полностью слилась до этого момента, двигатель должен быть остановлен в этой точке.
- Снимите сливную пробку с нижней части коробки передач, чтобы слить жидкость.
- Установите сливную пробку через прокладку, и затяните ее на заданный момент. Момент затяжки: 32 Нм
- Залейте новую жидкость через трубку масляного наполнителя. ВНИМАНИЕ: Прекратите заливку, если полный объем жидкости не может быть залит.
- Повторите процедуру в шаге 2. ПРИМЕЧАНИЕ: Проверьте старую жидкость на наличие загрязнений. Если она была загрязнена, повторите шаги 5 и 6.
- Залейте новую жидкость через трубку масляного наполнителя.

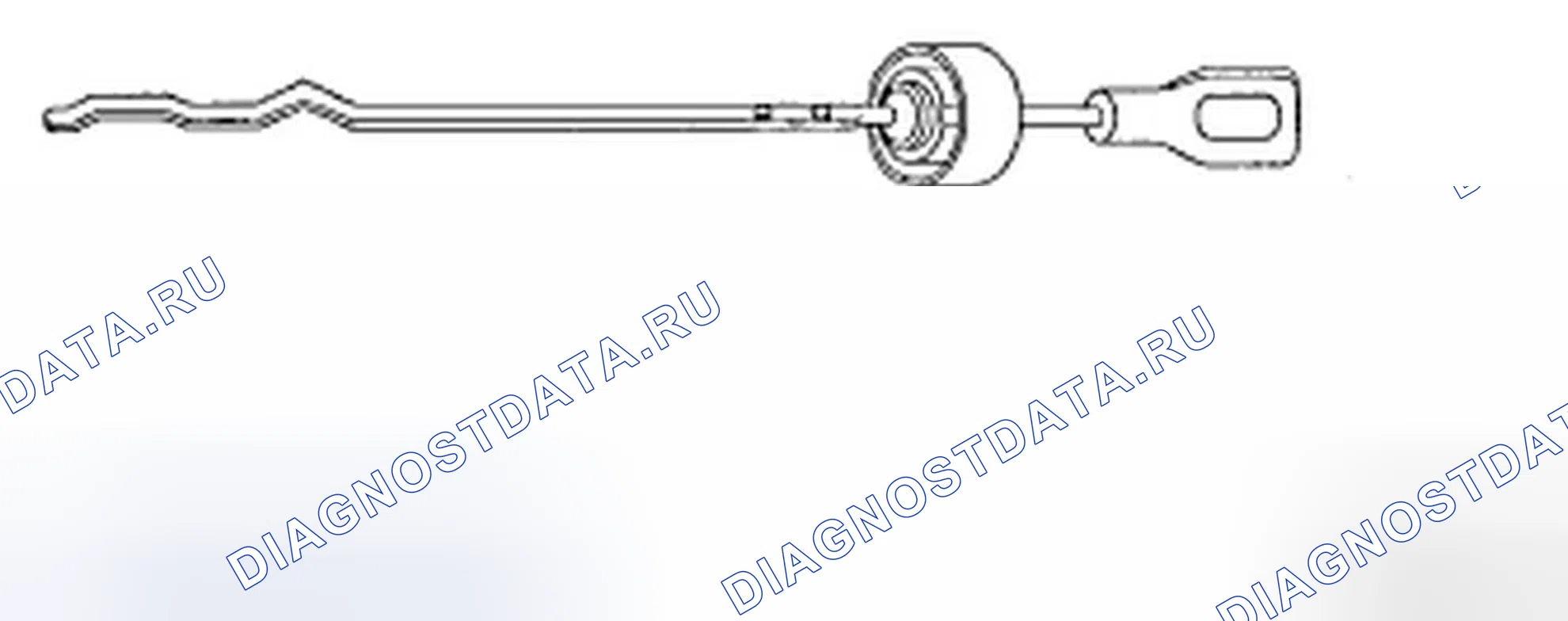

- Снова подсоедините шланг, который был отсоединен на этапе 1 выше, и прочно замените уровнемер для масла. (В случае такой " замены " это означает, что после вытирания любой грязи вокруг уровнемера для масла, вставьте его в наливную трубку.)
- Запустите двигатель и проработайте на холостом ходу 1 ~ 2 минуты.
- Переместите рычаг выбора через все положения, а затем переместите его в положение " N " или " P ".
- Управляйте автомобилем до тех пор, пока температура жидкости не поднимется до нормальной температуры (70-80C), а затем снова проверьте уровень жидкости. Уровень жидкости должен быть на отметке HOT.
- Прочно вставьте указатель уровня масла в трубку масляного наполнителя.
Схема №102
Схема №103
Схема №104
Схема №105
Схема №106
Схема №107
Схема №108
Схема №109
Как установить автоматический систему управления коробок передачи (F4a42): снятия и установки
ПримечаниеПри обслуживании устройства блокировки переключения передач следуйте инструкциям по обслуживанию и процедурам, описанным ниже, для обеспечения правильной работы.
Схема №110
Схема №111
Схема №112
Схема №113
- Порядок установки кулачка замка Переместите кулачок Р-замка в направлении " А " и удерживайте его от руки (Рис. 180) Проверьте расположение кулачка замка ключа на " Б " стопорным штифтом (См. рисунок (Рис. 180), (Рис. 181)).
- Процедура регулировки троса замка переключения и троса замка ключа. Проверьте, что каждый кулачок замка находится в положении ( 181) Установите трос замка переключения и трос замка ключа в положении. В этом случае трос замка переключения должен быть закреплен на цилиндре ключа, а трос замка переключения должен быть закреплен на педали в положении. Временно установите каждый трос в узел рычага A / T ( 182) Надежно вставьте трос в фиксирующий штифт каждого кулачка.
- Процедура проверки правильности установки замка зажигания Когда педаль тормоза не нажата плавно, кнопка тормоза переключения в положении " Р " не может работать (рычаг переключения не может переключаться в другие положения из " Р "). Педаль может работать в других положениях, кроме " Р ". Когда ход педали тормоза составляет 15 ~ 25 мм (с рычагом переключения в положении " Р "), кнопка должна работать без зацепления и рычаг переключения может плавно выходить из положения " Р ". Когда педаль переключения не нажата, рычаг переключения не должен переключаться в положение ".
- Осторожно при обслуживании Сохраняйте зазор 18-4MM между кулачком замка ключа и кулачком P-замка, слегка потянув трос замка переключения передач в направлении " E ", а затем зафиксируйте трос гайкой. После этого обязательно проверьте, чтобы зазор был в пределах 2 ~ 4 мм. ПРИМЕЧАНИЕ: если зазор не поддерживается между 2 и 4 мм, педаль тормоза должна быть нажата больше, чем требуется для того, чтобы перевести рычаг из положения " P " в другое положение. Убедитесь, что замок ключа не будет удален.
Схема №114
ПримечаниеПри нахождении кулачка замка ключа и кулачка Р-замка в том же состоянии, что и " ( 184), перевод рычага переключения из положений D, 2, L в положения P, R, N усилием может привести к неисправности связанных частей. При условии в ( 184) переведите рычаг переключения из направления D, 2, L в P, R, N после поворота кулачка Р-замка в направлении " А " В ".
Как установить устройство блокировки ключа
Исключается, что ключ зажигания не может быть извлечен из цилиндра ключа из-за неправильной сборки кабеля блокировки ключа. Во избежание этой проблемы при обслуживании применяйте следующие инструкции по установке.
Схема №115
Схема №116
- Сборка троса блокировки ключа и замка зажигания Замок зажигания в сборе с рулевой колонкой. Установите замок зажигания в положение блокировки. Соберите трос блокировки ключа и замок зажигания с установочным винтом.
- Сборка троса блокировки ключа и рычага переключения передач Установите рычаг переключения передач в положение " P ". После установки троса блокировки ключа, как показано на Рис. 186, временно соберите трос блокировки ключа с помощью гайки М8 ровно настолько, чтобы переместить пластину троса блокировки ключа силой ее пружины. Удерживая трос и пластину троса блокировки ключа, протолкните их в направлении " F ", чтобы не создавать изгиба или провисания на точке " B " замка ключа. Обратите внимание, что этот трос не должен провиснуть в точке " B ".
- Перед установкой нанесите легкое покрытие из жидкости для автоматической трансмиссии на уплотнительное кольцо.
- Установите датчик частоты вращения входного вала.
- Установите монтажный кронштейн троса управления.
- Подсоедините разъем датчика частоты вращения входного вала.
- Установите зажим троса управления.
- Отрегулируйте положение троса управления на переключателе диапазонов осей и затяните рычаг управления коробкой передач на гайке крепления троса управления (см. " ПЕРЕКЛЮЧАТЕЛЬ ДИАПАЗОНОВ КОРОБКИ ПЕРЕДАЧ (Tr) "). (ref-272507-S23759436762007111900000)
- Монтаж является обратным снятию.
Схема №117
- Демонтаж батареи и воздухоочистителя (см. " трансмиссия диапазон (Tr) выключатель "). (ref-272507-S23759436762007111900000)
- Снимите датчик частоты вращения выходного вала (А). Отсоедините разъем датчика частоты вращения выходного вала (Б). Снимите болт (В). Осмотрите отверстие датчика частоты вращения выходного вала.
- Перед установкой нанесите легкое покрытие из жидкости для автоматической трансмиссии на уплотнительное кольцо.
- Монтаж является обратным снятию.
Схема №118
Схема №119
Обратитесь к разделу " ПЕРЕКЛЮЧАТЕЛЬ ДИАПАЗОНА ПЕРЕДАЧИ (Tr) ". (ref-272507-S23759436762007111900000)
Схема №120
- Установите рычаг селектора в положение «Н».
- Чтобы освободить трос и рычаг, ослабьте трос к накидной гайке рычага ручного управления.
- Установите рычаг ручного управления в нейтральное положение.
- Ослабьте болты крепления корпуса переключателя диапазонов и затем поверните корпус переключателя диапазонов таким образом, чтобы совместить отверстие в конце рычага ручного управления и отверстие (поперечное сечение A-A на рисунке) во фланце корпуса переключателя диапазонов.
- Затяните болты крепления корпуса переключателя диапазонов на указанный момент. В это время убедитесь, что положение корпуса переключателя не сдвинулось. Момент затяжки: 10 ~ 12 Нм
- Аккуратно потяните трос управления коробкой передач в направлении стрелки, а затем затяните регулировочную гайку.
- Проверьте, что рычаг селектора находится в положении «Н».
- Проверьте, что каждый диапазон на стороне передачи работает и функционирует правильно для каждого положения рычага селектора.
Схема №121
- Перед установкой нанесите легкое покрытие из жидкости для автоматической трансмиссии на уплотнительное кольцо.
- Установите датчик скорости автомобиля.
- Подсоедините разъем датчика скорости автомобиля.
- Монтаж является обратным снятию.
