Предварительный осмотр
Проверьте жалобу клиента с помощью операционной системы. Визуально осмотрите на наличие явных признаков механического и электрического повреждения. Проверьте, нет ли перегоревших предохранителей и поврежденных реле. Осмотрите на отсутствие ослабленных или корродированных соединений, поврежденных жгутов проводов и / или выключателей. Убедитесь в наличии обрыва или частичного разрыва провода внутри изоляции, который может привести к сбою в работе системы, но проверка целостности / напряжения при отключенной системе дает положительный результат. Обеспечьте надлежащую установку электронного оборудования послепродажного обслуживания. Если неисправность обнаружена, отремонтируйте по мере необходимости. если неисправность не найдена, выполните соответствующую процедуру поиска неисправностей этой системы.
- СИСТЕМА ОТКРЫВАНИЯ ТОПЛИВНОЙ КРЫШКИ
- " ключ разблокировка система оповещения " (Система предупреждения о разблокировке ключа) (ref-151739-S42448061492003010900000)
- СИСТЕМА ОТКРЫВАНИЯ ДВЕРЕЙ БАГАЖНОГО ОТДЕЛЕНИЯ
- " Питание дверь замок система " (МЕХАНИЗАЦИЯ ЗАМКА СТВОРОК) (ref-151739-S42642194212003010700000)
Активное испытание
- Подключите сканирующий прибор бортовая система диагностики II или ручной тестер к DLC3. (Рисунок 14)
- Поверните выключатель зажигания во включенное положение.
- В соответствии с данными на дисплее тестера выполните команду активно проверка (активный тест), как показано в таблице " ключ разблокировка система оповещения активно проверка (METER ECU) ". (ref-151739-S13342558992003010900000)
| Пункт | Операция |
|---|---|
| КЛАВИШНЫЙ ЗУММЕР | ВКЛ./ВЫКЛ. |
АКТИВНЫЕ ИСПЫТАНИЯ СИСТЕМЫ ПРЕДУПРЕЖДЕНИЯ О РАЗБЛОКИРОВКЕ КЛЮЧА (УСТАНОВКА ПИРОЛИЗА РАСХОДОМЕРА)
ПримечаниеВыполнение АКТИВНОГО ТЕСТА с использованием сканирующего инструмента бортовая система диагностики II или ручного тестера Lexus позволяет реле, вакуумному клапану переключения (Vsv), приводу и так далее работать без снятия деталей. Выполнение активно проверка в качестве первого шага поиска и устранения неисправностей является одним из методов сокращения рабочего времени. Можно отобразить СПИСОК ДАННЫХ во время АКТИВНОГО ТЕСТИРОВАНИЯ.
- Подключите сканирующий прибор бортовая система диагностики II или ручной тестер к DLC3. (Рисунок 14)
- Поверните выключатель зажигания во включенное положение.
- В соответствии с показаниями на дисплее тестера выполните команду активно проверка (активный тест).
Схема №1
Описание цепи
ПримечаниеСистема блокировки силовых дверей использует крупномасштабную систему мультиплексной связи кузова. Во-первых, подтвердите функцию связи и проверьте отсутствие неисправностей в системе связи. См. " Питание дверь замок система " под поиск неисправностей. (ref-151739-S42642194212003010700000)
Когда выключатель зажигания находится во включенном положении, ЭБУ кузова контролирует сигнал через электродвигатель замка двери с электроприводом.
Процедура проверки
ПримечаниеС помощью расшифровка кода ошибки B1222, представляющего собой код при постоянном включении любого из мастер-переключателей, можно контролировать работу переключателя Если есть выход ДТС xтагх1 только при работе переключателя, то схему выключателя можно считать нормальной. B1222
- С помощью сканирующего инструмента проверьте, что при срабатывании переключателя выводится сигнал расшифровка кода ошибки B1222. (Таблица 18) Если результаты в норме, перейдите к следующему шагу. Если результат не соответствует норме, выполните проверку цепи двигателя замка двери водителя. См. " ЦЕПЬ ДВИГАТЕЛЯ ЗАМКА ДВЕРИ ПИТАНИЯ (ДВЕРЬ ВОДИТЕЛЯ) ". (ref-151739-S02474747592003010800000)
- С ПОМОЩЬЮ СКАНИРУЮЩЕГО устройства выберите активный тест и убедитесь в том, что выключатель питания двери работает. См. таблицу " кузов ECU активно проверка (водитель дверь) " для выключателя управления дверью: " замок OFF система (VOTED + VETRATE + DOVER + CUTTING + / VITCH OPTION + SET L ". (ref-151739-S36765693952003010800000)(ref-151739-S09491821232003011700000)(ref-151739-S13832108652003010800000)(ref-151739-S02474747592003010800000)(ref-151739-S21946114272003010800000)(ref-151739-S05213450082003010800000)
Схема №2
ЭБУ кузова получает сигнал переключения от главного выключателя и ключа двери водителя, а затем приводит в действие двигатель дверного замка. Для идентификации цепи (Рисунок 19)
Схема №3
Порядок проведения осмотров (Рис. 20) и (Стр. 21), если по результатам осмотра произведена замена ЭБУ кузова, см. статью " СИСТЕМА МУЛЬТИПЛЕКСНОЙ СВЯЗИ " в разделе УСТРОЙСТВА КОММУНИКАЦИИ в ПРИСПОСОБЛЕНИЯХ И ОБОРУДОВАНИИ. (ref-152050)
Схема №4
Схема №5
Сигналы вежливого переключателя со стороны водителя передаются в ЭБУ кузова. Если ключ находится в выключателе зажигания, а дверь водителя открыта, ЭСУ кузова разблокирует двери, если двери заблокированы. Для идентификации цепи (таблица 22)
Схема №6
Для процедуры проверки (Таблица 23) Если проверка приводит к замене ЭБУ кузова, см. статью " МУЛЬТИПЛЕКСНАЯ СИСТЕМА СВЯЗИ " в разделе УСТРОЙСТВА КОММУНИКАЦИИ в АКСЕССУАРАХ И ОБОРУДОВАНИИ. (ref-152050)
Схема №7
ПримечаниеСистема блокировки силовых дверей использует крупномасштабную систему мультиплексной связи кузова. Во-первых, подтвердите функцию связи и проверьте отсутствие неисправностей в системе связи. См. " Питание дверь замок система " под поиск неисправностей. (ref-151739-S42642194212003010700000)
Когда выключатель зажигания находится во включенном положении, ЭБУ кузова контролирует сигнал через электродвигатель замка двери с электроприводом.
ПримечаниеС помощью расшифровка кода ошибки B1222, представляющего собой код при постоянном включении любого из мастер-переключателей, можно контролировать работу переключателя Если есть выход ДТС xтагх1 только при работе переключателя, то схему выключателя можно считать нормальной. B1222
- С помощью сканирующего устройства проверьте, что при срабатывании выключателя выдается сигнал расшифровка кода ошибки B1222. (Рисунок 18) Если результаты в норме, переходите к следующему шагу. Если результат не соответствует норме, выполните проверку цепи двигателя замка двери пассажира. См. " ЦЕПЬ ДВИГАТЕЛЯ ЗАМКА ДВЕРИ ПИТАНИЯ (ПАССАЖИРСКАЯ ДВЕРЬ) ". (ref-151739-S21610029592003010800000)
- С ПОМОЩЬЮ СКАНИРУЮЩЕГО устройства выберите активный выключатель питания дверцы и убедитесь в том, что замок двери работает. См. таблицу " кузов ECU активно проверка (пассажир дверь) ". При помощи сканирующего устройства выполните контроль данных на корпусе ЭБУ. См. Таблицу " Tоgе ECUДЛЯ КОНТРОЛЯ ". Если и активный тест, и результаты мониторинга данных верны. (ref-151739-S41540318252003011700000)(ref-151739-S24100326542003011700000)(ref-151739-S22847650382003011700000)(ref-151739-S21610029592003010800000)(ref-151739-S21946114272003010800000)(ref-151739-S33180066592003012000000)
ЭБУ кузова получает сигнал переключения от главного выключателя и ключа двери водителя, а затем приводит в действие двигатель замка пассажирской двери. (Рисунок 24)
Схема №8
Порядок проведения осмотров 25 и 26. Если по результатам осмотра была произведена замена ЭБУ кузова, см. статью " СИСТЕМА МУЛЬТИПЛЕКСНОЙ СВЯЗИ " в разделе УСТРОЙСТВА КОММУНИКАЦИИ в ПРИСПОСОБЛЕНИЯХ И ОБОРУДОВАНИИ. (ref-152050)
Схема №9
Схема №10
Сигналы бокового куртуазного переключателя пассажира передаются на ЭБУ кузова. Если ключ находится в выключателе зажигания и дверь пассажира открыта, то ЭСУ кузова разблокирует двери, если двери заблокированы. Для идентификации цепи (рисунок 27)
Схема №11
Для процедуры проверки (Таблица 28) Если проверка приводит к замене ЭБУ кузова, см. статью " МУЛЬТИПЛЕКСНАЯ КОММУНИКАЦИОННАЯ СИСТЕМА " в разделе КОММУНИКАЦИОННЫЕ УСТРОЙСТВА в АКСЕССУАРАХ И ОБОРУДОВАНИИ. (ref-152050)
Схема №12
ПримечаниеСистема блокировки силовых дверей использует крупномасштабную систему мультиплексной связи кузова. Во-первых, подтвердите функцию связи и проверьте отсутствие неисправностей в системе связи. См. " Питание дверь замок система " под поиск неисправностей. (ref-151739-S42642194212003010700000)
Когда выключатель зажигания находится во включенном положении, ЭБУ кузова контролирует сигнал через электродвигатель замка двери с электроприводом.
ПримечаниеВо время активного теста ручной тестер посылает сигнал в ЭБУ кузова для приведения в действие двигателя замка двери питания. Если работает замок двери питания, сам двигатель замка двери и жгут проводов между замком двери питания и ЭКУ кузова считаются нормальными.
ПримечаниеМонитор данных отображает на сканирующем инструменте состояние переключателя, оцениваемое ЭБУ кузова. Если дисплей изменяется в соответствии с фактической работой переключателя, сам переключатель и жгут проводов между переключателем и ЭКУ кузова считаются нормальными.
С помощью сканирующего устройства выберите активный тест и проверьте, работает ли дверной замок с электроприводом. См. таблицу " кузов ECU активно проверка (пассажир задний дверь) ". Используя сканирующее устройство, выполните мониторинг данных ЭБУ кузова. См. Таблицу " CALCULATION DATA контроль проверка (ПАССАЖИРСКАЯ ЗАДНЯЯ ДВЕРЬ) ПАССАЖИРА ". Если результаты активного теста и мониторинга данных верны, проблема является прерывистой. В случае сбоя любой части активного теста или монитора данных выполните соответствующую процедуру. (ref-151739-S39586548902003012100000)(ref-151739-S27032892642003012100000)(ref-151739-S11158297672003012100000)
| Пункт | Двигатель |
|---|---|
| Дверной замок | Замок/разблокировка (БЛОКИРОВКА/РАЗБЛОКИРОВКА) |
АКТИВНОЕ ИСПЫТАНИЕ ЭБУ КУЗОВА (ЗАДНЯЯ ДВЕРЬ ДЛЯ ПАССАЖИРОВ)
| Пункт | Условие контроля | Стандартное значение |
|---|---|---|
| ПРОГРАММНОЕ ОБЕСПЕЧЕНИЕ ключ | IG вкл. / без ключа | ВКЛ./ВЫКЛ. |
| Переключатель положения блокировки | Разблокировано/Заблокировано | ВКЛ./ВЫКЛ. |
| Переключатель любезности | Дверь открыта/закрыта | ВКЛ./ВЫКЛ. |
ИСПЫТАНИЕ УСТРОЙСТВА КОНТРОЛЯ ДАННЫХ ЭБУ КУЗОВА (ЗАДНЯЯ ДВЕРЬ ПАССАЖИРА)
| Активное испытание | Монитор данных | Проведение испытаний |
|---|---|---|
| Не годится | Хорошо | (1) |
| Хорошо | Ключ Sw Ng | (2) |
| Хорошо | Переключатель положения замка Ng | (1) |
| Хорошо | Плафон салона выключатель Ng | (3) |
| (1) Выполнить проверку цепи двигателя замка задней двери пассажира. См. " ЦЕПЬ ДВИГАТЕЛЯ БЛОКИРОВКИ ДВЕРИ ПИТАНИЯ (ЗАДНЯЯ ДВЕРЬ ПАССАЖИРА) ". (2) Провести тест цепи выключателя предупреждения о разблокировке. См. раздел " СХЕМА ПЕРЕКЛЮЧАТЕЛЯ ПРЕДУПРЕЖДЕНИЯ О РАЗБЛОКИРОВКЕ (СИСТЕМА БЛОКИРОВАНИЯ ДВЕРЕЙ С СИЛОВЫМ ПРИВОДОМ). (3) Произвести проверку цепей выключателя заднего люка пассажира. Смотрите статью " Схема выключателя БЛОКИРОВКИ ЗАДНЕГО ЛЮКА ВОДИТЕЛЯ ". (ref-151739-S36215327522003010800000)(ref-151739-S21946114272003010800000)(ref-151739-S32127655882003012100000) | ||
| (1) | Выполните испытание цепи двигателя замка задней двери пассажира. См. " ЦЕПЬ ДВИГАТЕЛЯ ЗАМКА ДВЕРИ СИЛОВОГО ПРИВОДА (ЗАДНЯЯ ДВЕРЬ ПАССАЖИРА) ". (ref-151739-S36215327522003010800000) |
|---|
| (2) | Выполните проверку цепи сигнализатора разблокировки (см. раздел " ЦЕПЬ СИГНАЛИЗАТОРА РАЗБЛОКИРОВКИ (СИЛОВАЯ СИСТЕМА БЛОКИРОВКИ ДВЕРЕЙ) "). (ref-151739-S21946114272003010800000) |
|---|
| (3) | Выполните проверку схемы переключателя задней двери пассажира. См. " СХЕМА ПЕРЕКЛЮЧАТЕЛЯ ЗАДНЕЙ ДВЕРИ ПАССАЖИРА (СИСТЕМА УПРАВЛЕНИЯ ЗАМКАМИ ДВЕРЕЙ С СИЛОВЫМ ПРИВОДОМ) ". (ref-151739-S32127655882003012100000) |
|---|
АКТИВНОЕ ИСПЫТАНИЕ ЗАМКА ДВЕРИ С МЕХАНИЧЕСКИМ ПРИВОДОМ (ЗАДНЯЯ ДВЕРЬ ДЛЯ ПАССАЖИРОВ)
ЭБУ кузова получает сигнал переключения от главного выключателя и ключа двери водителя, а затем приводит в действие двигатель замка задней правой двери. (Выпуск 29)
Схема №13
Порядок проведения осмотров (поз.30) и (поз.31), если по результатам осмотра произведена замена ЭБУ кузова, см. статью " СИСТЕМА МУЛЬТИПЛЕКСНОЙ СВЯЗИ " в разделе УСТРОЙСТВА КОММУНИКАЦИИ в ПРИНАДЛЕЖНОСТЯХ И ОБОРУДОВАНИИ. (ref-152050)
Схема №14
Схема №15
Если ключ находится в замке зажигания и задняя дверь пассажира открыта, ЭБУ кузова разблокирует двери, если они заблокированы. Для идентификации цепи (таблица 32)
Схема №16
Для процедуры осмотра (Таблица 33) Если осмотр приводит к замене ЭБУ кузова, см. статью " МУЛЬТИПЛЕКСНАЯ КОММУНИКАЦИОННАЯ СИСТЕМА " в разделе КОММУНИКАЦИОННЫЕ УСТРОЙСТВА в АКСЕССУАРАХ И ОБОРУДОВАНИИ. (ref-152050)
Схема №17
ПримечаниеСистема блокировки силовых дверей использует крупномасштабную систему мультиплексной связи кузова. Во-первых, подтвердите функцию связи и проверьте отсутствие неисправностей в системе связи. См. " Питание дверь замок система " под поиск неисправностей. (ref-151739-S42642194212003010700000)
Когда выключатель зажигания находится во включенном положении, ЭБУ кузова контролирует сигнал через электродвигатель замка двери с электроприводом.
ПримечаниеВо время активного теста ручной тестер посылает сигнал в ЭБУ кузова для приведения в действие двигателя замка двери питания. Если работает замок двери питания, сам двигатель замка двери и жгут проводов между замком двери питания и ЭКУ кузова считаются нормальными.
ПримечаниеМонитор данных отображает на сканирующем инструменте состояние переключателя, оцениваемое ЭБУ кузова. Если дисплей изменяется в соответствии с фактической работой переключателя, сам переключатель и жгут проводов между переключателем и ЭКУ кузова считаются нормальными.
С помощью сканирующего устройства выберите активный тест и проверьте, работает ли дверной замок с электроприводом. См. таблицу " кузов ECU активно проверка (водитель задний дверь) ". Используя сканирующее устройство, выполните мониторинг данных в ЭБУ кузова. См. Таблицу " CEST DATA контроль тесты (ВОДИТЕЛЬ задняя дверь) ". Если результаты как активного теста, так и мониторинга данных верны, проблема является прерывистой. Если какая-либо часть активного теста или монитора данных неисправна задней двери не срабатывает, выполните соответствующую процедуру. (ref-151739-S21528695702003012100000)(ref-151739-S25897738932003012100000)(ref-151739-S17366072442003012100000)
| Пункт | Двигатель |
|---|---|
| Дверной замок | Замок/разблокировка (БЛОКИРОВКА/РАЗБЛОКИРОВКА) |
АКТИВНОЕ ИСПЫТАНИЕ ЭБУ КУЗОВА (ЗАДНЯЯ ДВЕРЬ ВОДИТЕЛЯ)
| Пункт | Условие контроля | Стандартное значение |
|---|---|---|
| ПРОГРАММНОЕ ОБЕСПЕЧЕНИЕ ключ | IG вкл. / без ключа | ВКЛ./ВЫКЛ. |
| Переключатель положения блокировки | Разблокировано/Заблокировано | ВКЛ./ВЫКЛ. |
| Переключатель любезности | Дверь открыта/закрыта | ВКЛ./ВЫКЛ. |
ТЕСТ КОНТРОЛЯ ДАННЫХ ЭБУ КУЗОВА (ЗАДНЯЯ ДВЕРЬ ВОДИТЕЛЯ)
| Активное испытание | Монитор данных | Проведение испытаний |
|---|---|---|
| Не годится | Хорошо | (1) |
| Хорошо | Ключ Sw Ng | (2) |
| Хорошо | Переключатель положения замка Ng | (1) |
| Хорошо | Плафон салона выключатель Ng | (3) |
| (1) Выполните проверку цепи двигателя замка задней двери водителя. См. " ЦЕПЬ ДВИГАТЕЛЯ БЛОКИРОВКИ ДВЕРИ ПИТАНИЯ (ЗАДНЯЯ ДВЕРЬ ВОДИТЕЛЯ) ". (2) Проверьте цепь переключателя предупреждения о разблокировке. См. раздел " СХЕМА ВЫКЛЮЧАТЕЛЯ ПРЕДУПРЕЖДЕНИЯ О РАЗБЛОКИРОВКЕ (СИСТЕМА БЛОКИРОВАНИЯ ДВЕРЕЙ С ЭЛЕКТРОПРИВОДОМ). (3) Проведите тест цепи переключателя заднего хода для водителя. Смотрите подраздел Схема выключателя заднего хода двери водителя (система управления блокировкой двери с электроприводом) (ref-151739-S21946114272003010800000)(ref-151739-S25515034612003012100000) | ||
| (1) | Выполните проверку цепи двигателя замка задней двери водителя. См. " ЦЕПЬ ДВИГАТЕЛЯ ЗАМКА ДВЕРИ ПИТАНИЯ (ЗАДНЯЯ ДВЕРЬ ВОДИТЕЛЯ) ". (ref-151739-S00041093202003010800000) |
|---|
| (2) | Выполните проверку цепи сигнализатора разблокировки (см. раздел " ЦЕПЬ СИГНАЛИЗАТОРА РАЗБЛОКИРОВКИ (СИЛОВАЯ СИСТЕМА БЛОКИРОВКИ ДВЕРЕЙ) "). (ref-151739-S21946114272003010800000) |
|---|
| (3) | Выполните проверку схемы переключателя задней двери водителя. См. " СХЕМА ПЕРЕКЛЮЧАТЕЛЯ ЗАДНЕЙ ДВЕРИ ВОДИТЕЛЯ (СИСТЕМА УПРАВЛЕНИЯ БЛОКИРОВКОЙ ДВЕРЕЙ С ЭЛЕКТРОПРИВОДОМ) ". (ref-151739-S25515034612003012100000) |
|---|
АКТИВНОЕ ИСПЫТАНИЕ ЗАМКА ДВЕРИ С ЭЛЕКТРОПРИВОДОМ (ЗАДНЯЯ ДВЕРЬ ВОДИТЕЛЯ)
Как проверить цепь
ЭБУ кузова получает сигнал от главного выключателя и ключа двери водителя, а затем приводит в действие двигатель замка задней левой двери. (Рисунок 34)
Схема №18

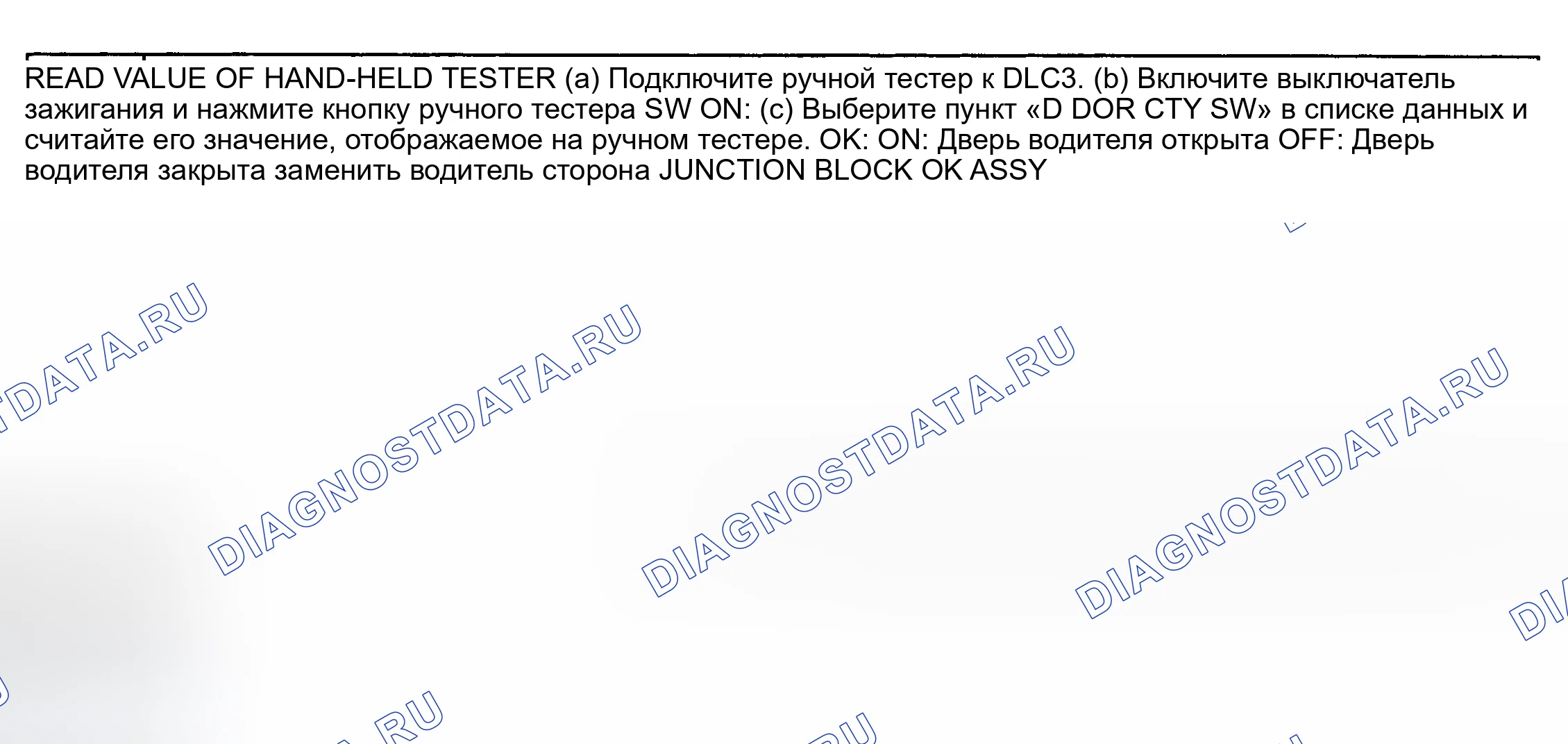

Для процедуры проверки (таблица 35) и (таблица 36). Если проверка приводит к замене ECU Multiplex сеть кузов, см. статью " СИСТЕМА МУЛЬТИПЛЕКСНОЙ СВЯЗИ " в разделе УСТРОЙСТВА КОММУНИКАЦИИ в АКСЕССУАРАХ И ОБОРУДОВАНИИ. (ref-152050)
Схема №19
Схема №20
Если ключ находится в замке зажигания и задняя дверь водителя открыта, ЭБУ кузова разблокирует двери, если двери заблокированы. Для идентификации цепи (таблица 37)
Схема №21
Для процедуры проверки (Таблица 38) Если проверка приводит к замене ЭБУ кузова, см. статью " МУЛЬТИПЛЕКСНАЯ КОММУНИКАЦИОННАЯ СИСТЕМА " в разделе КОММУНИКАЦИОННЫЕ УСТРОЙСТВА в АКСЕССУАРАХ И ОБОРУДОВАНИИ. (ref-152050)
Схема №22
ECU корпуса Multiplex Communication система (MPX) распознает с помощью переключателя предупреждения о разблокировке, что ключ находится в ключевом цилиндре. Из-за этого ECU- корпус MPX- будет отпирать все двери сразу после их запирания, если дверь была заперта во время нахождения ключа в ключе. Для идентификации схемы (таблица 39)
Схема №23
Для процедуры проверки (Рис. 40) Если проверка приводит к замене ЭБУ кузова, см. статью " МУЛЬТИПЛЕКСНАЯ КОММУНИКАЦИОННАЯ СИСТЕМА " в разделе КОММУНИКАЦИОННЫЕ УСТРОЙСТВА в АКСЕССУАРАХ И ОБОРУДОВАНИИ. (ref-152050)
Схема №24
ЭБУ кузова получает сигнал переключения от главного переключателя и ключа двери водителя, а затем приводит в действие двигатель дверного замка.
Для процедуры проверки (Таблица 41) Если проверка приводит к замене ЭБУ кузова, см. статью " МУЛЬТИПЛЕКСНАЯ КОММУНИКАЦИОННАЯ СИСТЕМА " в разделе КОММУНИКАЦИОННЫЕ УСТРОЙСТВА в АКСЕССУАРАХ И ОБОРУДОВАНИИ. (ref-152050)
Схема №25
Сигнал на включение через выключатель открытия багажника передается от ЭБУ кузова внутри соединительной коробки со стороны водителя к замку двери багажного отделения, и двигатель приводится им. Для идентификации цепи (поз.42)
Схема №26
Для процедуры проверки (таблица 43) - (таблица 45). Если проверка приводит к замене ЭБУ кузова, см. статью " МУЛЬТИПЛЕКСНАЯ КОММУНИКАЦИОННАЯ СИСТЕМА " в разделе УСТРОЙСТВА СВЯЗИ в АКСЕССУАРАХ И ОБОРУДОВАНИИ. (ref-152050)
Схема №27
Схема №28
Схема №29
Сигнал на включение через выключатель открытия багажника передается от ЭБУ кузова внутри соединительной коробки со стороны водителя к замку двери багажного отделения, и двигатель приводится им. Для идентификации цепи (поз.42)
Порядок проведения осмотров 46 и 47. Если по результатам осмотра была произведена замена ЭБУ кузова, то см. статью " СИСТЕМА МУЛЬТИПЛЕКСНОЙ СВЯЗИ " в разделе УСТРОЙСТВА КОММУНИКАЦИИ в ПРИСПОСОБЛЕНИЯХ И ОБОРУДОВАНИИ. (ref-152050)
Схема №30
Схема №31
Сигналы сигнализатора отпирания ключа передаются на ЭБУ кузова. Когда ключ находится в цилиндре замка выключателя зажигания и дверь водителя открыта, ЭСУ кузова дает команду ЭМУ счетчика подать звуковой сигнал зуммеру внутри ЭДУ счетчика. Для идентификации цепи (поз.48)
Схема №32
Процедура проверки (таблица 49) - (таблица 51). Если проверка приводит к замене ЭБУ кузова, обратитесь к статье " СИСТЕМА МУЛЬТИПЛЕКСНОЙ СВЯЗИ " в разделе УСТРОЙСТВА КОММУНИКАЦИИ в АКСЕССУАРАХ И ОБОРУДОВАНИИ. (ref-152050)
Схема №33
Схема №34
Схема №35
Сигналы сигнализатора отпирания ключа передаются на ЭБУ кузова. Когда ключ находится в цилиндре замка выключателя зажигания и дверь водителя открыта, ЭСУ кузова дает команду ЭМУ счетчика подать звуковой сигнал зуммеру внутри ЭДУ счетчика. Для идентификации цепи (Таблица 52)
Порядок проведения осмотров (поз.52) и (поз.33), если по результатам осмотра произведена замена ЭБУ кузова, см. статью " СИСТЕМА МУЛЬТИПЛЕКСНОЙ СВЯЗИ " в разделе УСТРОЙСТВА КОММУНИКАЦИИ в ПРИСПОСОБЛЕНИЯХ И ОБОРУДОВАНИИ. (ref-152050)
