Результаты
- Слишком высокая скорость торможения в диапазонах D и R Низкое давление в магистрали Низкое и обратное проскальзывание тормоза
- Скорость торможения слишком высока только в диапазоне D Проскальзывание сцепления под приводом
- Скорость торможения слишком высока только в диапазоне R
- Слишком низкая скорость торможения в диапазонах D и R Неисправность гидротрансформатора Недостаточная мощность двигателя
Схема №45
Схема №46
Схема №47
Схема №48
Схема №49
- Прогрейте двигатель до тех пор, пока температура жидкости автоматической коробки передач не составит 80-100 ° С.
- Поднимите транспортное средство так, чтобы колеса могли свободно поворачиваться.
- Подсоедините манометр давления масла специального инструмента к каждому отверстию сброса давления.
- Измерьте гидравлическое давление в каждом порту при условиях, указанных в стандартной таблице гидравлического давления, и проверьте, что измеренные значения находятся в пределах диапазона стандартных значений.
- Если значение выходит за пределы стандартного диапазона, устраните проблему, обратившись к диагностической таблице гидравлических испытаний.
Схема №50
Схема №51
Схема №52
Схема №53
Схема №54
Схема №55
Схема №56
Схема №57
Схема №58
Схема №59
Схема №60
Схема №61
Схема №62

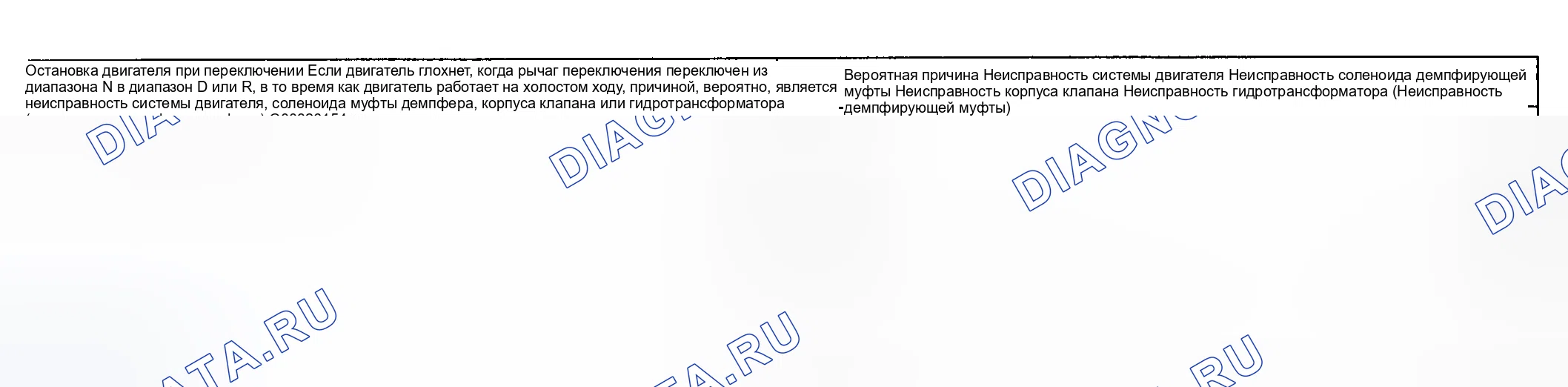

Схема №63
Схема №64
Схема №65
Схема №66
Схема №67
Схема №68
Схема №69
Схема №70

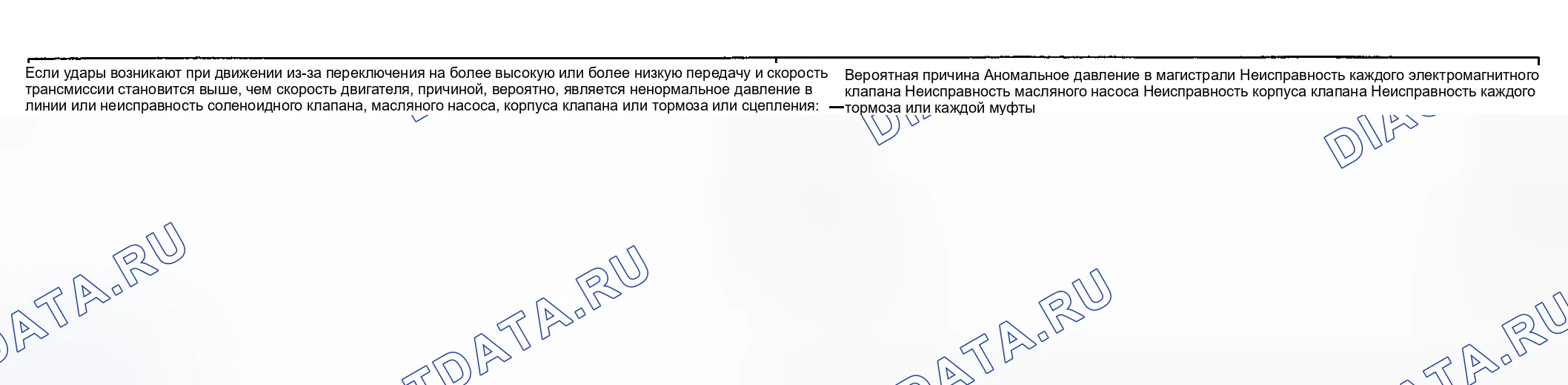

Схема №71
Схема №72
Схема №73
Схема №74

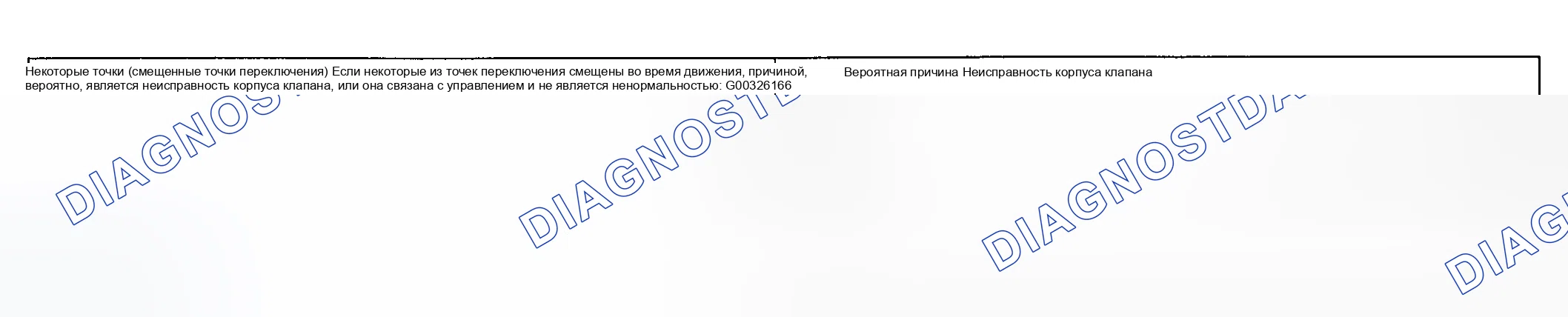

Схема №75
Схема №76
Схема №77
Схема №78
Схема №79
Схема №80

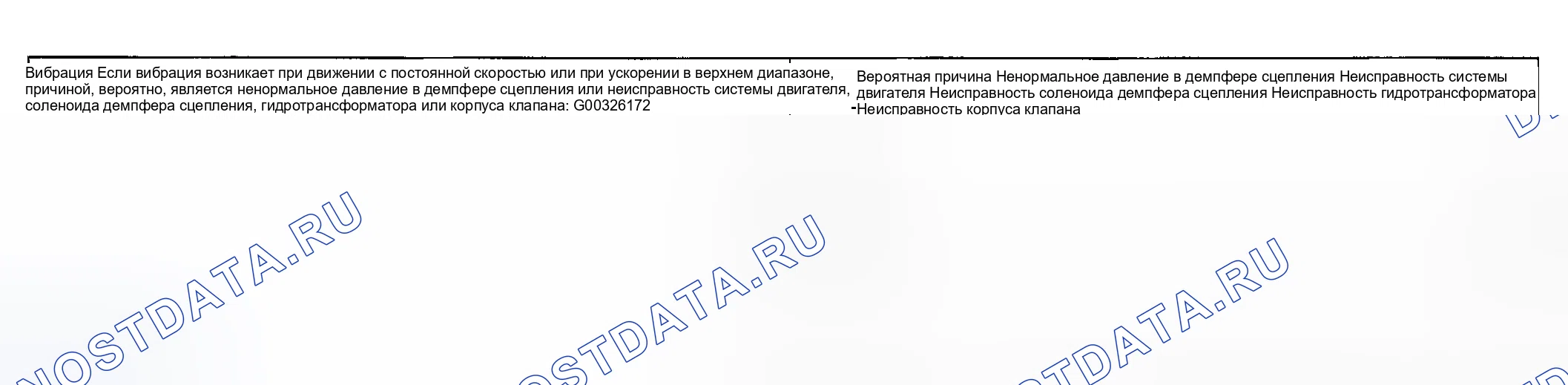

Схема №81
Схема №82
Компоненты
- Осторожно нанесите трансмиссионное масло на ведомый вал спидометра и вставьте вал.
Как проверить датчик положения дроссельной заслонки
- Отсоедините разъем датчика положения дроссельной заслонки.
- Измерьте сопротивление между клеммой 2 бокового разъема датчика положения дроссельной заслонки и клеммой 3. Стандартное значение: 1,6-2,4 к Вт
- Измерьте сопротивление между клеммой 1 разъема датчика положения дроссельной заслонки и клеммой 3.
- Если сопротивление выходит за пределы нормативного значения, или если оно не изменяется плавно, замените датчик положения дроссельной заслонки.
Как проверить датчик температуры масла
- Снимите датчик температуры масла.
- Замерьте сопротивление между клеммами № 1 и № 2 разъема датчика температуры масла.
Как проверить датчик скорости транспортного средства
- Снимите датчик скорости автомобиля и подключите сопротивление 3-10 к Ом, как показано на иллюстрации.
- Поверните вал датчика скорости автомобиля и проверьте наличие напряжения между клеммами 2-3 (1 оборот = 4 импульса).
Как проверить реле управления A / T
- Снимите реле управления АКПП.
- С помощью перемычек соедините клемму реле управления A / T (2) с клеммой аккумулятора (-) и клемму (4) с клеммой аккумулятора (+).
- Проверьте целостность цепи между клеммой (1) и клеммой (3) реле управления A / T при подключении и отключении проводов перемычки от аккумуляторной батареи.
- Если возникла проблема, замените реле управления A / T.
Как проверить электромагнитный клапан
- Отсоедините разъем электромагнитного клапана
Сопротивление электромагнитного клапана: 2,7-3,4 Ом (при 20 ° C)
Схема №83
Схема №84
- Отвинтите два винта передней консоли.
- Выверните два винта задней консоли после перемещения передних сидений вперед.
- Снимите два переключателя обогревателя сидений на центральной панели.
- Снимите рычажную панель.
- Снимите центральную панель, вытянув центр рукой после ослабления двух винтов облицовки панели.
- Выньте контакт разъема питания 12V из центральной панели.
- Снимите консоль, ослабив четыре винта с кронштейна консоли.
- Снимите трос блокировки переключения передач и трос блокировки ключа.
- Снимите зажим троса управления и штырь с рычагов переключения передач.
- Снимите крепежные болты рычага переключения передач и разъем.
- Снимите рычаг переключения передач в сборе.
- Снимите зажим, фланцевую гайку с боков трансоси.
- Снимите трос управления трансакселем в сборе.
- Снимите трос блокировки переключения передач и трос блокировки ключа.
Схема №85
Схема №86
Схема №87
Схема №88
- Смажьте внутреннюю часть регулировочной втулки указанной смазкой SAE J310, Nlgi № 0
- Переведите рычаг переключения передач и переключатель диапазонов работы с трансосями в положение " N " и установите трос управления трансосями.
- При подключении управляющего кабеля к кронштейну для монтажа на трансосях установите зажим до соприкосновения с управляющим кабелем в положении, показанном на иллюстрации.
- Установите рычаг переключения передач в сборе и штуцер.
- При подключении троса управления к монтажному кронштейну рычага переключения передач установите зажим до соприкосновения с тросом управления.
- Установите трос управления, трос замка ключа и болт крепления троса переключения передач.
- Расположите консоль и затяните восемь винтов.
- Установите центральную панель после подключения разъема 12V, затем затяните два винта.
- Установите рычажную панель.
- Установите два переключателя отопителя сидений на центральную панель.
Порядок проверки замка переключения передач
- Когда педаль тормоза не нажата, нажимная кнопка рычага переключения передач в положении «Р» не должна быть работоспособной. (Рычаг переключения передач не может быть переведен в другие положения от «P»)
- Когда ход педали тормоза составляет 15-22 мм (при рычаге переключения передач в положении " Р "), толчок должен быть работоспособным без зацепления и рычаг переключения передач должен плавно переключаться в другие положения.
- Когда педаль тормоза не нажата, рычаг переключения передач должен плавно переключаться в положение «Р» из всех курсовых других положений.
- Педаль тормоза должна работать плавно, не цепляясь.
- Когда ключ зажигания находится в положении «замок», хотя педаль тормоза нажата, кнопка должна быть работоспособной.
- Ключ зажигания не должен поворачиваться в положение " замок ", за исключением положения " P ".
- Если рычаг переключения передач переводится в положение «Р», то ключ зажигания должен плавно поворачиваться в положение «ЗАМОК».
