Описание испытаний
Цифры ниже относятся к номерам шагов на диагностической таблице.
- На этом этапе проверяется отсутствие связи, которое может быть вызвано частичной неисправностью цепи последовательных данных класса 2 или полной неисправностью цепи последовательных данных класса 2. Конкретная процедура определяет конкретное условие.
- Наличие коды неисправностей указывает на то, что модуль управления переключением передач обнаружил неисправность. Перейти к симптомам для других проблем.
- Наличие коды неисправностей, которые начинаются с " U ", указывает на то, что какой-то другой модуль не обменивается данными. Указанная процедура компилирует всю доступную информацию перед выполнением тестов.
- Скорость транспортного средства передается в модуль управления переключением раздаточной коробки через класс 2 и может влиять на настройку расшифровка кода ошибки C0300. Сначала выполните диагностику силового агрегата расшифровка кода ошибки P0502 и расшифровка кода ошибки P0503.
- Выполните диагностику для расшифровка кода ошибки C0300 и расшифровка кода ошибки C0305, прежде чем обращаться к другим коды неисправностей (DTC) (расшифровка кода ошибки). расшифровка кода ошибки C0300 и расшифровка кода ошибки C0305 могут быть ответственны за установку других коды неисправностей.
Схема №134
Схема №135
Схема №136
Цифры ниже относятся к номерам шагов на диагностической таблице.
Схема №137
Схема №138
- Этот шаг проверяет визуальное действие нейтрального индикатора. Команда как ВКЛ., так и ВЫКЛ.
- На этом этапе проверяется напряжение на стороне подачи индикатора нейтрали переключателя раздаточной коробки.
- На этом этапе проверяется, обеспечивает ли модуль управления переключением раздаточной коробки заземление для нейтрального индикатора.
- На этом этапе проверяется, постоянно ли земля прикладывается к нейтральному индикатору.
- На этом этапе проверяется цепь управления индикатора нейтрали на короткое замыкание на напряжение или обрыв.
- На этом этапе проверяется цепь управления индикатора нейтрали на короткое замыкание на массу.
Цифры ниже относятся к номерам шагов на диагностической таблице.
Схема №139
- На этом этапе проверяется правильная работа переключателя режима раздаточной коробки.
- На этом этапе выполняется проверка переключателя режимов на наличие соответствующих значений сопротивления во всех состояниях переключателя режимов.
- Этот шаг проверяет сигнальный провод переключателя на короткое замыкание на массу, короткое замыкание на напряжение или высокое сопротивление
Цифры ниже относятся к номерам шагов на диагностической таблице.
Схема №140
Схема №141
- Этот шаг проверяет, является ли неисправность периодической.
- На этом этапе проверяется внутреннее сопротивление датчика частоты вращения карданного вала.
- На этом этапе проверяется, может ли датчик частоты вращения карданного вала генерировать достаточное количество переменного напряжения.
- На этом этапе проверяется цепь низкого уровня заднего датчика скорости на короткое замыкание на массу, высокое сопротивление или обрыв.
- На этом этапе проверяется высокая цепь датчика задней скорости на короткое замыкание на массу, высокое сопротивление или обрыв.
- На этом этапе проверяется цепь низкого напряжения заднего датчика скорости на короткое замыкание.
- На этом этапе проверяется высокая цепь заднего датчика скорости на короткое замыкание до напряжения.
- На этом этапе проверяется цепь низкого уровня заднего датчика скорости на короткое замыкание на цепь высокого уровня заднего датчика скорости.
Цифры ниже относятся к номерам шагов на диагностической таблице.
Схема №142
Схема №143
- Этот шаг проверяет, является ли неисправность периодической.
- На этом этапе проверяется внутреннее сопротивление датчика частоты вращения карданного вала.
- На этом этапе проверяется, может ли датчик частоты вращения карданного вала генерировать достаточное количество переменного напряжения.
- На этом этапе проверяется цепь низкого сигнала датчика скорости движения вперед на короткое замыкание на массу, высокое сопротивление или обрыв.
- На этом этапе проверяется цепь высокого сигнала датчика скорости прямого хода на короткое замыкание на массу, высокое сопротивление или обрыв.
- На этом этапе проверяется цепь низкого сигнала датчика скорости прямого хода на короткое замыкание до напряжения.
- На этом этапе проверяется цепь высокого сигнала датчика скорости прямого хода на короткое замыкание.
- На этом этапе проверяется цепь низкого сигнала датчика скорости движения вперед на короткое замыкание на цепь высокого сигнала датчика скорости движения вперед.
Цифры ниже относятся к номерам шагов на диагностической таблице.
Схема №144
- На этом этапе производится проверка двигателя энкодера на внутреннее замыкание на массу.
- Этот этап помогает изолировать неисправности двигателя от модуля управления переключением передач и проводки.
- Этот этап испытания на разомкнутое, высокое сопротивление, короткое замыкание на массу или короткое замыкание на напряжение.
Цифры ниже относятся к номерам шагов на диагностической таблице.
Схема №145
- Прослушайте звуковой щелчок при срабатывании моторного тормоза энкодера. Подайте команды как во включенное, так и в выключенное состояние. При необходимости повторите команды.
- На этом этапе проверяется напряжение на стороне питания соленоида блокировки соленоида блокировки двигателя энкодера.
- На этом этапе проверяется, что положительная цепь батареи соленоида блокировки не замкнута на питание, не замкнута на землю и не имеет высокого сопротивления.
- На этом шаге определяется, неисправен ли соленоид блокировки двигателя энкодера, путем проверки внутреннего сопротивления.
- На этом этапе проверяется цепь управления тормоза двигателя энкодера на короткое замыкание на напряжение или обрыв.
- На этом этапе определяется, является ли причиной коррозия или повреждение разъема в жгуте двигателя энкодера.
Цифры ниже относятся к номерам шагов на диагностической таблице.
Схема №146
Схема №147
- На этом этапе выполняется проверка показаний напряжения на сканирующем устройстве.
- На этом этапе производится проверка схемы кодера на неисправность по току.
- На этом этапе проверяется внутренняя неисправность энкодера, которая присутствует только в определенных областях датчика энкодера.
- На этом этапе проверяется надлежащее опорное напряжение на кодере.
- На этом этапе проверяется цепь кодера регулятора 5 вольт на короткое замыкание на напряжение, короткое замыкание на массу, разомкнутое или высокое сопротивление.
- После определения того, является ли опорное напряжение, измеренное на этапе 4, правильным, на этапе 6 проверяется показание, первоначально измеренное на этапе 3, чтобы увидеть, является ли оно выше или ниже ожидаемого. Этот этап помогает определить, вытянута ли схема сигнала кодера на высокий или низкий уровень.
- На этом этапе проверяется цепь сигнала кодера и цепь низкого опорного напряжения кодера на короткое замыкание.
- Этот шаг помогает определить неисправный кодировщик.
- На этом этапе проверяется цепь сигнала кодера и цепь низкого опорного сигнала кодера на обрыв или короткое замыкание на массу.
Цифры ниже относятся к номерам шагов на диагностической таблице.
Схема №148
- На этом этапе проверяется надлежащее опорное напряжение для модуля управления переключением раздаточной коробки в цепи 4WD Lo.
- На этом этапе проверяется цепь 4WD Lo на короткое замыкание до напряжения.
- На этом этапе проверяется цепь 4WD Lo на разомкнутое или высокое сопротивление.
- Этот шаг восстанавливает цепь 4WD Lo для короткого замыкания на напряжение.
Цифры ниже относятся к номерам шагов на диагностической таблице.
Схема №149
Схема №150
- На этом этапе определяется, правильно ли работают датчик частоты вращения заднего карданного вала и проводка.
- На этом этапе определяется, правильно ли работают датчик частоты вращения переднего карданного вала и проводка.
- Этот этап определяет, закорочены ли цепи A управления двигателем или B управления двигателем на землю в электродвигателе кодера.
- На этом этапе проверяется целостность обмоток двигателя.
- На этом этапе проверяются цепи A управления двигателем и B управления двигателем на обрыв, короткое замыкание на массу или высокое сопротивление между двигателем энкодера и модулем управления переключением раздаточной коробки.
- На этом этапе определяется, правильно ли функционирует раздаточная коробка.
Цифры ниже относятся к номерам шагов на диагностической таблице.
Схема №151
Схема №152
- На этом этапе проверяется цепь передней оси на неисправность по току.
- Этот шаг помогает определить, является ли отказ результатом короткого замыкания на напряжение или землю.
- Этот шаг помогает определить, закорочена ли цепь управления передней осью на землю.
- На этом этапе проверяется целостность выключателя передней оси и цепей напряжения зажигания 3.
- На этом этапе проверяется цепь управления передней осью на короткое замыкание на массу.
- На этом этапе проверяется цепь переключателя передней оси на короткое замыкание до напряжения.
- На этом этапе проверяется цепь напряжения зажигания 3 передней оси и цепь переключателя передней оси на обрыв или замыкание на массу.
- На этом этапе проверяется цепь управления передней осью и цепь заземления передней оси на разомкнутое или высокое сопротивление.
Приведенный ниже номер относится к номеру шага в диагностической таблице
Схема №153
- Этот шаг заменяет модуль управления переключением передач раздаточной коробки.
Симптомы - Дело о передаче
Важно
- Перед использованием таблиц симптомов выполните проверку системы диагностики - раздаточная коробка, чтобы убедиться, что следующие утверждения верны: коды неисправностей не установлены. Модули управления могут обмениваться данными через последовательный канал передачи данных.
- Просмотрите работу системы, чтобы ознакомиться с ее функциями. См. " ОПИСАНИЕ И РАБОТА РАЗДАТОЧНОЙ КОРОБКИ ".
Цифры ниже относятся к номерам шагов на диагностической таблице.
Схема №154
Схема №155
- Этот этап проверяет электрическую функцию привода передней оси и помогает определить механические и электрические неисправности.
- На этом этапе проверяется надлежащая мощность и заземление в приводе передней оси.
- На этом этапе проверяется работа цепи управления передней осью.
- Этот этап помогает определить, способен ли модуль управления переключением раздаточной коробки контролировать переключатель передней оси.
- На этом этапе проверяется цепь переключателя передней оси на разомкнутое или высокое сопротивление.
- На этом этапе измеряется напряжение между цепью питания передней оси и землей.
- На этом этапе проверяется цепь управления передней осью на разомкнутое или высокое сопротивление.
- На этом этапе производится осмотр передней оси на предмет механической неисправности.
- На этом этапе проводится испытание на обрыв предохранителя в цепи питания передней оси.
Цифры ниже относятся к номерам шагов на диагностической таблице.
Схема №156
Схема №157
- Этот этап проверяет электрическую функцию привода передней оси и помогает определить механические и электрические неисправности.
- На этом этапе проверяется надлежащее напряжение и заземление в приводе передней оси.
- На этом этапе проверяется работа схемы управления приводом переднего моста.
- На этом этапе проверяется электрическая функция схемы управления приводом переднего моста.
- На этом этапе проверяется правильное напряжение питания привода передней оси.
- На этом этапе проводится проверка на обрыв предохранителя в цепи напряжения зажигания 3.
- На этом этапе проверяется цепь управления приводом переднего моста на разомкнутое или высокое сопротивление.
- На этом этапе проверяется цепь сигнала привода передней оси на разомкнутое или высокое сопротивление.
- Этот этап помогает определить, имеет ли место механическая неисправность привода передней оси.
- На этом этапе проверяется цепь переключателя передней оси на короткое замыкание на напряжение.
- На этом этапе производится осмотр передней оси на предмет механической неисправности.
Цифры ниже относятся к номерам шагов на диагностической таблице.
Схема №158
- 2. Этот шаг проверяет функциональность переключателя режимов.
- 3. Этот шаг проверяет способность модулей работать в режимах раздаточной коробки.
Цифры ниже относятся к номерам шагов на диагностической таблице.
Схема №159
- 2. Этот шаг помогает определить, правильно ли функционирует переключатель передней оси.
- 3. Этот шаг помогает определить, является ли переключатель передней оси блокирующим и разблокирующим.
- 4. Этот шаг проверяет эффективность сцепления раздаточной коробки.
Приведенный ниже номер относится к номеру шага в диагностической таблице.
Схема №160
- 2. Этот шаг определяет, является ли отказ результатом неисправного модуля управления переключением раздаточной коробки или IPC.
Приведенный ниже номер относится к номеру шага в диагностической таблице.
Схема №161
- 2. Этот шаг определяет, является ли отказ результатом неисправного модуля управления переключением раздаточной коробки или IPC.
Цифры ниже относятся к номерам шагов на диагностической таблице.
Схема №162
- 2. Этот шаг проверяет электрическое управление коробкой передач цепей лампы.
- 3. Этот шаг помогает определить, есть ли короткое замыкание на массу в цепях подозрительных ламп.
- 4. Этот шаг проверяет подозрительные цепи лампы на короткое замыкание на массу.
- 5. Этот шаг восстанавливает короткое замыкание на массу в цепи подозрительной лампы.
Цифры ниже относятся к номерам шагов на диагностической таблице.
Схема №163
Схема №164
- 2. Этот шаг помогает определить, имеет ли модуль управления переключением раздаточной коробки возможность подавать команду на двигатель энкодера.
- 3. Этот шаг определяет, является ли замыкание цепей управления двигателем A и управления двигателем B вместе вызывает блок переключения.
- 4. Этот шаг определяет, закорочены ли цепи A управления двигателем и B управления двигателем в модуле.
- 5. Этот шаг определяет, вызывает ли фиксирующий вал рычага переключения передач блок переключения передач.
- 6. На этом этапе раздаточная коробка снимается и ремонтируется.
- 7. Этот шаг определяет, посылает ли переключатель положение парковки/нейтрали правильный сигнал диапазона.
- 8. Этот шаг заменяет модуль управления переключением раздаточной коробки.
- 9. Этот шаг определяет, вызывает ли короткое замыкание на массу, короткое замыкание на напряжение, обрыв или высокое сопротивление на цепи блокировки раздаточной коробки блок переключения.
- 10. Этот шаг заменил сборку двигателя энкодера.
Цифры ниже относятся к номерам шагов на диагностической таблице.
Схема №165
- 2. Этот шаг определяет положение переключателя передней оси.
- 3. Этот шаг помогает определить, не войдет ли передняя ось в зацепление.
- 4. Этот шаг помогает определить, не выйдет ли передняя ось из зацепления.
Цифры ниже относятся к номерам шагов на диагностической таблице.
Схема №166
- 2. Этот шаг проверяет электрическое управление коробкой передач цепей лампы.
- 3. Этот шаг помогает определить сбои модуля.
- 4. Этот шаг проверяет затронутую цепь лампы на разомкнутое или высокое сопротивление.
- 5. Этот шаг проверяет цепь подачи лампы на обрыв или короткое замыкание на массу.
Схема №167
Схема №168
Схема №169
Схема №170
Схема №171
Схема №172
Схема №173
Схема №174
Схема №175

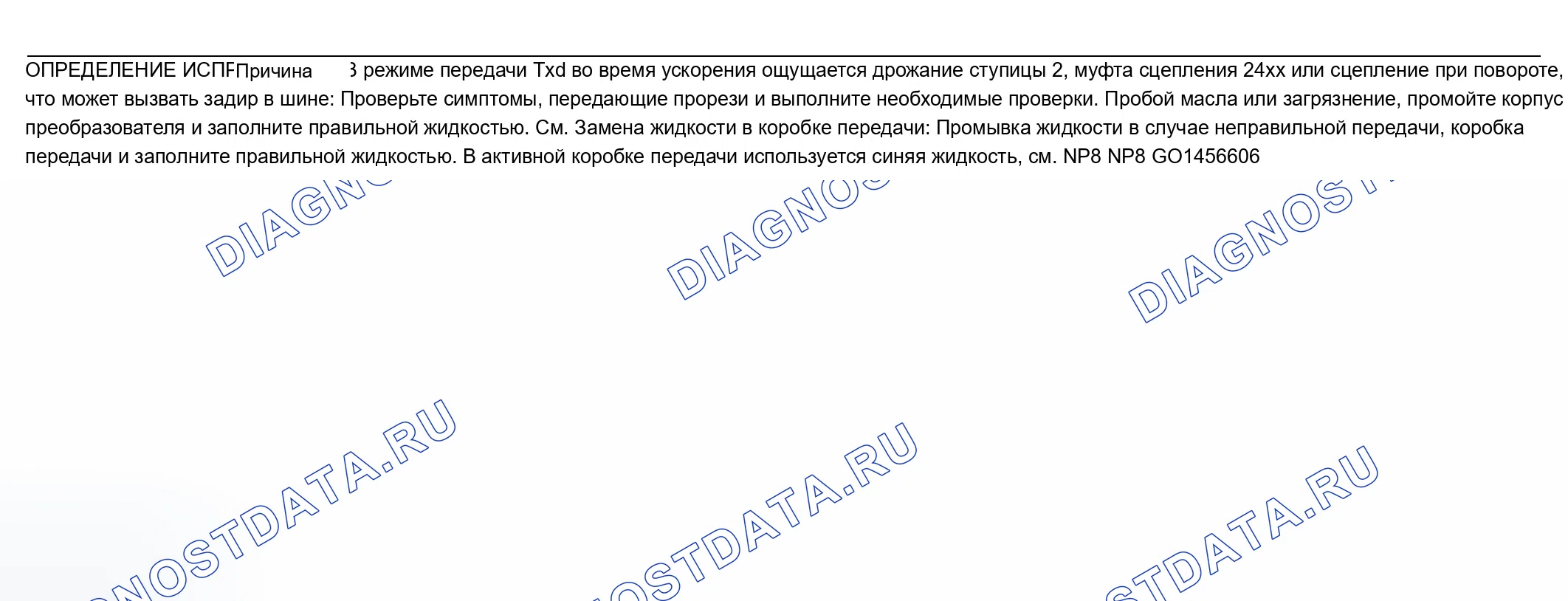

Схема №176
Схема №177
Схема №178
Схема №179
Схема №180
Схема №181
- Поднять и надлежащим образом поддерживать транспортное средство. См. " ПОДЪЕМ И ПОДЪЕМ ТРАНСПОРТНОГО СРЕДСТВА " в Общей информации.
- Снимите защитные болты раздаточной коробки, если они имеются.
- Снимите щиток раздаточной коробки, если он оборудован.
Схема №182
- Установите щиток раздаточной коробки, если он оборудован. ПРИМЕЧАНИЕ: См. " УВЕДОМЛЕНИЕ О КРЕПЕЖЕ " в предупреждениях и уведомлениях.
- Установите защитные болты раздаточной коробки, если таковые имеются. Затяните и затяните болты до 20 Н.м.
- Опустите автомобиль.
