Система управления замками силовых дверей - диагностика: Диагностика Toyota Sienna II

Замки дверей и противоугонная система 57 иллюстраций ~11 мин чтения

Как приступить к поиску и устранению неисправностей

ПримечаниеУстранять неисправности в соответствии с процедурами следующим образом.

  1. ТРАНСПОРТНОЕ СРЕДСТВО ДОСТАВЛЕНО В МАСТЕРСКУЮ Перейти к следующему шагу.
  2. ПРОВЕРКА АНАЛИЗА ПРОБЛЕМ КЛИЕНТОВ И ПРОВЕРКА СИМПТОМОВ Переходите к следующему шагу.
  3. ПРОВЕРИТЬ КОММУНИКАЦИОННУЮ ФУНКЦИЮ КРУПНОМАСШТАБНОЙ СИСТЕМЫ МУЛЬТИПЛЕКСНЫХ КОММУНИКАЦИЙ (BEAN) Использовать ручной тестер для проверки нормального функционирования системы мультиплексных коммуникаций. (ЭБУ не подключен, линия связи неисправна) Без кодовых выходов переходите к А. (ЭКУ отключен, линии связи неисправны) С кодовыми выходами приступайте к Б. В: Перейдите к РАЗДЕЛУ " МУЛЬТИПЛЕКСНЫЕ КОММУНИКАЦИИ " (см. " КАК ПРИСТУПИТЬ К УСТРАНЕНИЮ НЕИСПРАВНОСТЕЙ "). (/toyota/sienna/ii-2003-2005/remont/sredstva-sviazi/#sistema-multipleksnoi-sviazi-tela-diagnostika__kak-pristupit-k-poisku-i-ustraneniiu)
  4. ТАБЛИЦА СИМПТОМОВ ПРОБЛЕМЫ (см. " ТАБЛИЦА ПРИЗНАКОВ ПРОБЛЕМ ") Если проблема не указана в таблице симптомов проблемы, перейдите к А. Когда проблема перечислена в таблице признаков проблемы, переходите к Б. В: Перейти к шагу 6 A: Переход к следующему шагу.
  5. ВЫПОЛНИТЬ ПОИСК И УСТРАНЕНИЕ НЕИСПРАВНОСТЕЙ В СООТВЕТСТВИИ С СИМПТОМОМ НЕИСПРАВНОСТИ Предварительная проверка (см. " ПРЕДВАРИТЕЛЬНАЯ ПРОВЕРКА ").осмотр ручным тестером (СПИСОК ДАННЫХ ЭБУ).проверка с помощью ручного тестера (АКТИВНЫЙ ТЕСТ). Осмотр на транспортном средстве (см " СИСТЕМА УПРАВЛЕНИЯ ЗАМКОМ ДВЕРИ ПИТАНИЯ ".).просмотр (См. " ЗАЩИТА ОТ УГОНА и ЗАМОК Двери ") Клеммы ECEU (см. далее шаг).(/toyota/sienna/ii-2003-2005/remont/zamki-dverei-i-protivougonnaia-sistema/#sistema-upravleniia-zamkami-silovykh-dverei)(/toyota/sienna/ii-2003-2005/remont/zamki-dverei-i-protivougonnaia-sistema/#zashchita-ot-krazhi-i-dvernoi-zamok)
  6. Отрегулировать, REPAIR OR заменить Перейти к следующему шагу.
  7. ПОДТВЕРЖДЕНИЕ ОКОНЧАНИЯ ИСПЫТАНИЯ
Схема №1
Схема №2
Схема №3
Схема №4
  1. СИСТЕМА ДИАГНОСТИКИ Проверить DLC3 на стороне ручного управления. ПРИМЕЧАНИЕ: блок управления двигателем транспортного средства, возможно, использует ISO 9141-2 для связи. Терминальное позиционирование xtegx1 соответствует SAE J1962 и соответствует формату ISO 111дюйм. СОСТОЯНИЕ ТЕРМИНАЛА Указанное условие 7 (шина + линия) - 5 (сигнальное масса) во время генерирования импульса связи 4 (корпус земля) - постоянное масса ниже 1 Ом DLC3 DLC3 DLC3
  2. Проверить расшифровка кода ошибки (USING HAND-Удержание TESTER) Проверка коды неисправностей (DTC) (расшифровка кода ошибки). Подключить ручной тестер к DLC3. Включить выключатель зажигания. Прочтите коды неисправностей, следуя подсказкам на экране тестера. ПРИМЕЧАНИЕ: Обратитесь к руководству оператора ручного тестера для получения дополнительной информации.
  3. Сброс расшифровка кода ошибки (USING HAND-Удержание TESTER) Удаление коды неисправностей (DTC) (расшифровка кода ошибки) из памяти. Подключить ручной тестер к DLC3. Включить выключатель зажигания. Удалить dtc, следуя подсказкам на экране тестера. ПРИМЕЧАНИЕ: Обратитесь к руководству оператора ручного тестера для получения дополнительной информации.
  4. СПИСОК ДАННЫХ ПРИМЕЧАНИЕ: С помощью списка данных, отображаемого на ручном тестере, вы можете считывать значение переключателя, датчика, привода и т. д. без демонтажа деталей. Чтение списка данных в качестве первого шага устранения неисправностей является одним из способов сокращения рабочего времени. Подключить ручной тестер к DLC3. Включить выключатель зажигания. Прочитайте список данных согласно дисплею на тестере. Стандарт (Multiplex сеть ECU)
  5. ПРИМЕЧАНИЕ К АКТИВНОМУ ТЕСТУ: Выполнение АКТИВНОГО ТЕСТА багажника с помощью ручного тестера позволяет управлять всем реле, Vsv, приводом и т. д. без извлечения деталей. Выполнение активно проверка в качестве первого шага устранения неисправностей является одним из способов сокращения времени работы. Можно отобразить СПИСОК ДАННЫХ во время АКТИВНОГО ТЕСТИРОВАНИЯ. Подключить ручной тестер замка к DLC3. Включить выключатель зажигания Активный ТЕСТ согласно информации о контрольной двери на тестере.
  6. БЛОКИРОВКА ЗАДНЕЙ ДВЕРИ При повторном подключении батареи: Задняя дверь заперта и поэтому не может быть открыта. Следовательно, необходимо разблокировать заднюю дверь с помощью выключателя управления дверью или переключателя передатчика.

Таблица симптомов проблем

Симптом / подозрительная областьПосмотрите
Все двери не могут быть заперты / разблокированы одновременно
1. Предохранитель DR / Lck ВСЕ ДВЕРИ НЕ МОГУТ БЫТЬ ЗАПЕРТЫ / РАЗБЛОКИРОВАНЫ ОДНОВРЕМЕННО
2. Предохранитель ЭБУ-Б
3. Главный переключатель регулятора окна силы в сборе
4. Выключатель управления дверью (со стороны пассажира)
5. Передняя дверь замка в сборе Lh (со стороны водителя)
6. Узел замка передней двери Rh (сторона пассажира)
7. Сборка J / B приборной панели (ECU мультиплексного сетевого тела)
8. Жгут проводов
Функция предотвращения блокировки ключа не работает должным образом (ручная операция и работа, заблокированная ключом, активны)
1. Разблокировать предупреждающий переключатель в сборе ФУНКЦИЯ ПРЕДОТВРАЩЕНИЯ БЛОКИРОВКИ КЛЮЧА НЕ РАБОТАЕТ ДОЛЖНЫМ ОБРАЗОМ (РУЧНОЕ УПРАВЛЕНИЕ И РАБОТА, ЗАБЛОКИРОВАННАЯ КЛЮЧОМ, АКТИВНЫ)
2. Передняя дверь Плафон салона ламповый переключатель в сборе (со стороны водителя)
3. Сборка J / B приборной панели (ECU мультиплексного сетевого тела)
4. Жгут проводов
Только задняя дверь не может быть открыта (разблокирована) (с задней дверью питания)
1. Задняя дверь открывает переключатель в сборе ТОЛЬКО ЗАДНЯЯ ДВЕРЬ НЕ МОЖЕТ БЫТЬ ОТКРЫТА (РАЗБЛОКИРОВАНА) (С ЗАДНЕЙ ДВЕРЬЮ)
2. Замок задней двери с двигателем в сборе
3. Питание задней двери ECU
4. Приборная панель J / B Assy (мультиплексный сетевой корпус ECU)
5. Жгут проводов
Только задняя дверь не может быть открыта (разблокирована) (без задней двери питания)
1. Задняя дверь открывает переключатель в сборе ТОЛЬКО ЗАДНЯЯ ДВЕРЬ НЕ МОЖЕТ БЫТЬ ОТКРЫТА (РАЗБЛОКИРОВАНА) (БЕЗ ЗАДНЕЙ ДВЕРИ С ПРИВОДОМ)
2. Задняя дверь замок в сборе
3. Сборка J / B приборной панели (ECU мультиплексного сетевого тела)
4. Жгут проводов

Таблица симптомов проблемы системы управления замком двери питания

Описание цепи

ЭБУ кузова принимает сигнал переключения от главного переключателя, выключателя управления дверью, цилиндра ключа двери водителя и цилиндра ключа пассажирской двери и затем приводит в действие двигатель замка двери.

Схема №5
Схема №6
Схема №7
Схема №8
Схема №9
Схема №10
Схема №11
Схема №12
Схема №13
Схема №14
Схема №15
Схема №16
Схема №17
Схема №18

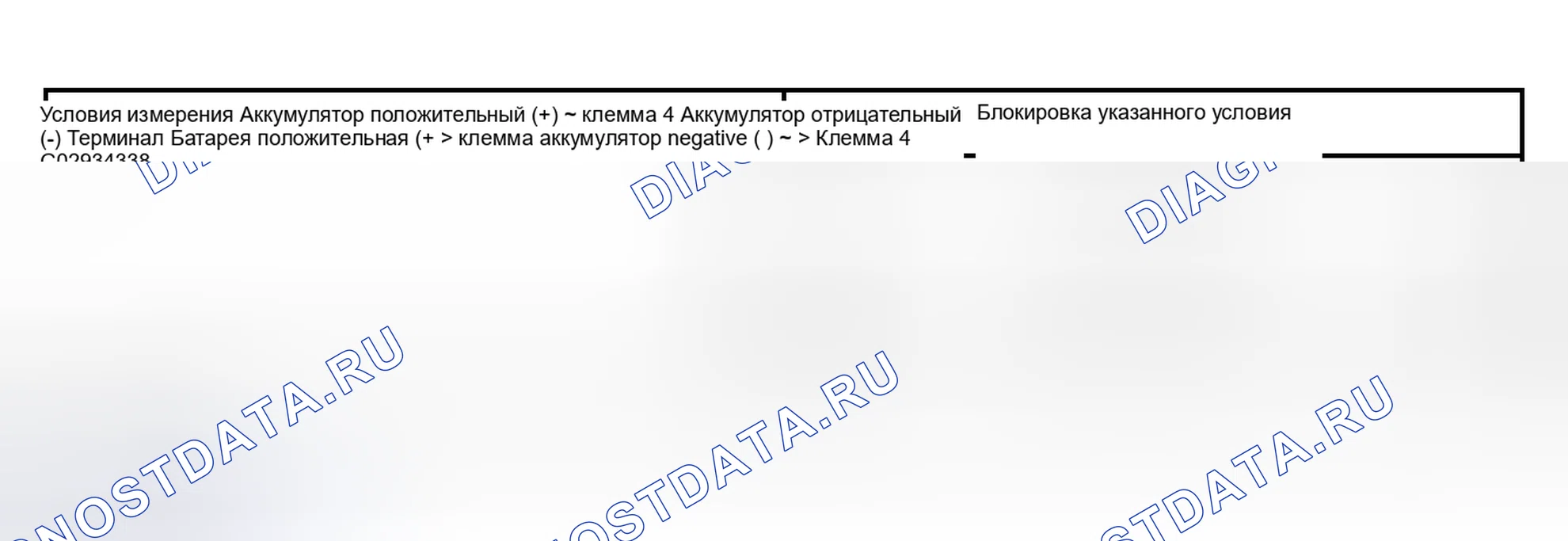

Схема №19
Схема №20
Схема №21
Схема №22
Схема №23
  1. Проверить предохранитель (ECU-B) Осмотреть предохранитель ЭБУ-В (см. " ЛОКАТОР ЭЛЕКТРИЧЕСКИХ КОМПОНЕНТОВ ").НГ: ЗАМЕНИТЬ ПРЕДОХРАНИТЕЛЬ ОК: Перейти к следующему шагу.
  2. ВЫПОЛНИТЬ АКТИВНОЕ ИСПЫТАНИЕ С ПОМОЩЬЮ РУЧНОГО ТЕСТЕРА Выбрать АКТИВНЫЙ ТЕСТ и затем проверить, что замок двери с электроприводом работает. ПРИМЕЧАНИЕ: во время АКТИВНОГО ИСПЫТАНИЯ ручная соединительная панель тестера посылает сигнал в ЭБУ кузова для приведения в действие всех электродвигателей замка двери с электропитанием.
  3. ГЛАВНЫЙ ПЕРЕКЛЮЧАТЕЛЬ ИЛИ КЛЮЧЕВОЙ ЦИЛИНДР РАБОТА Когда ручная блокировка / разблокировка двери посредством главного переключателя не может быть выполнена, переходите к А. Если ручную блокировку / разблокировку двери посредством выключателя управления дверью (со стороны пассажира) выполнить невозможно, перейдите к Б. Когда операция ручной блокировки / разблокировки двери, сблокированная с ключевым цилиндром замка двери на стороне водителя, не может выполняться, переходим к Г: Переход к шагу 6 Перейти к Д.
  4. ПРОВЕРКА ГЛАВНОГО ПЕРЕКЛЮЧАТЕЛЯ РЕГУЛЯТОРА СТЕКЛОПОДЪЕМНИКА В СБОРЕ (ВЫКЛЮЧАТЕЛЬ УПРАВЛЕНИЯ ДВЕРЬЮ) Снять главный переключатель. Проверить сопротивление выключателя управления дверью Стандарт: СОСТОЯНИЕ КЛЕММ № клеммы Положение переключателя Указанное условие 1-5 Блокировка Ниже 1 Ом + 1 - + 5, 1-8 ВЫКЛ + 10 КО м или выше 1 - = 8 Разблокировка Ниже + 1ом Нг: ЗАМЕНИТЬ ГЛАВНЫЙ ПЕРЕКЛЮЧАТЕЛЬ КОНТРОЛЛЕРА ОКНА ПИТАНИЯ ДВЕРИ OK: Перейти к следующему шагу.
  5. Проверить жгут проводов (Электростеклоподъёмник REGULATOR MASTER выключатель ASSY - СОЕДИНИТЕЛЬНАЯ КОЛОДКА ПРИБОРНОЙ ПАНЕЛИ В СБОРЕ 8 (MULTIPLEX сеть кузов ECU) и TOOL масса) Отсоединить выключатель D9 и разъемы 1k J / B. Проверить сопротивление между боковыми разъемами жгута. Стандарт (проверка на обрыв цепи): проверить сопротивление между разъемом выключателя D09 и заземлением корпуса. Стандартный (проверить на обесточивание).
  6. Проверить дверь управление выключатель ASSY пассажир сторона: проверить the resistance of the выключатель. Standard: выключатель положение и клемма SPECIFIED CONDITION Клемма No Положение переключателя Оговоренное условие 3-6 Блокировка ниже 1 Ом 3-5, 3-6отключение 10 Ко или выше 3-5разомм Нг: ЗАМЕНИТЬ ВЫКЛЮЧАТЕЛЬ ДВЕРИ В сборе ОК: Перейти к следующему шагу.
  7. Проверить жгут проводов (дверь управление выключатель ASSY (пассажир сторона) - СОЕДИНИТЕЛЬНАЯ КОЛОДКА ПАНЕЛИ ПРИБОРОВ В СБОРЕ 2 (MULTIPLEX сеть кузов ECU) И КОРПУС масса) Отсоединить переключатель D10 и разъемы 1j / B. Проверить сопротивление между боковыми разъемами жгута проводов. Стандарт (проверка на обрыв цепи): проверить сопротивление между разъемом переключателя xtxtag1 и корпусом массы согласно стандарту (состояние разомкрытия). D10 D10
  8. Проверить ПЕРЕДНЯЯ ДВЕРЬ W / MOTOR замок ASSY Lh Подать напряжение на аккумуляторную батарею и проверить работу двигателя дверного замка. Стандарт: Осмотреть сопротивление замка двери и выключатель разблокировки. Стандартно: ПОЛОЖЕНИЕ ЗАМКА ДВЕРИ И КЛЕММА УКАЗАНО Условие контакта № замка двери Указанное условие 7-9 Блокировка ниже 1 Ом 7-9,7-10 ОТКЛ. 10 КОХМ или выше 7-10 Разблокировка Ниже положения выключателя 1 ОМ.
  9. ПРОВЕРИТЬ ЖГУТ ПРОВОДОВ (ПЕРЕДНЯЯ ДВЕРЬ С МОТОРНЫМ ЗАМКОМ В СБОРЕ XTEX Lh - СОЕДИНИТЕЛЬНАЯ КОЛОДКА ПАНЕЛИ КИП и А № 7 (ЦЕПЬ MULTIPLEX ЗАМЕНИТЬ КОРПУС ЭБУ) И ЗАЗЕМЛЕНИЕ КУЗОВА Отсоединить разъем двери D11, B9 и 1k корпуса ЭСУ. Проверить сопротивление между боковыми разъемами жгута. Стандарт (проверка на обрыв цепи): проверить сопротивление между контактом разъема замка дверцы и массы D11 D11
  10. ОСМОТР ПЕРЕДНЕЙ ДВЕРИ С ЗАМКОМ ДВИГАТЕЛЯ В СБОРЕ ПРАВ Подать напряжение аккумуляторной батареи и проверить работу мотора замка двери. Стандарт: Осмотреть сопротивление дверного замка и переключателя разблокировки. Стандартно: ПОЛОЖЕНИЕ ДВЕРНОГО ЗАМКА И КЛЕММА УКАЗАНО СОСТОЯНИЕ Клемма № положения блокировки двери Указанное условие 8-5 Блокировка ниже 1 Ом 8-5,8-6 ВЫКЛ 10 КО м или выше 8-6 Разблокировка Ниже 1 ОМ Перейти к положению выключателя: Rн.
  11. Проверить жгут проводов (ПЕРЕДНЯЯ ДВЕРЬ С МОТОРНЫМ ЗАМКОМ В СБОРЕ Rh - СОЕДИНИТЕЛЬНАЯ КОЛОДКА ПАНЕЛИ КИП и А 8 (MULTIPLEX сеть кузов ECU) И КОРПУС масса) Отсоединить дверной замок D12 и разъемы 1j кузов ECU.ПРОВЕРКА сопротивления между боковыми разъемами кабельного жгута Стандарт (проверка на обрыв цепи): проверить сопротивление между соединителем замка двери Xt1 и заземлением корпуса. D12 D12

Выключатель предупреждения о разблокировке включается, когда ключ вставлен в цилиндр ключа зажигания. Переключатель фонаря вежливости включается при открытии двери со стороны водителя. Эти 2 переключателя контролируются ЭБУ кузова. Чтобы предотвратить блокировку ключа, ЭКУ кузова управляет работой блокировки дверей в соответствии с условиями этих переключателей, так что двери не заблокированы.

Схема №24
Схема №25
Схема №26
Схема №27
Схема №28
Схема №29
Схема №30
Схема №31
Схема №32
Схема №33
  1. Проверить предохранитель (ECU-B) Осмотреть предохранитель ЭБУ-В (см. " ЛОКАТОР ЭЛЕКТРИЧЕСКИХ КОМПОНЕНТОВ ").НГ: ЗАМЕНИТЬ ПРЕДОХРАНИТЕЛЬ ОК: Перейти к следующему шагу.
  2. READ VALUE OF HAND-HELD TESTER С помощью ручного тестера проверить, что при срабатывании переключателя выдается сигнал предупреждения о разблокировке. Standard (Multiplex сеть кузов ECU): OK: Go to step 5 Ng: Переходите к следующему шагу.
  3. Проверить разблокировка предупреждение выключатель ASSY Снять выключатель, предупреждающий о необходимости разблокировки. Проверить сопротивление выключателя. Standard: Ng: заменить ANCLOCK ПРЕДУПРЕДИТЕЛЬНЫЙ ВЫКЛЮЧАТЕЛЬ В СБОРЕ OK: Переходите к следующему шагу.
  4. ПРОВЕРКА ЖГУТА ПРОВОДОВ (РАЗБЛОКИРОВКА УЗЛА ПРЕДУПРЕЖДАЮЩЕГО ПЕРЕКЛЮЧАТЕЛЯ - УЗЕЛ СОЕДИНИТЕЛЬНОЙ КОЛОДКИ ПРИБОРНОЙ ПАНЕЛИ (MULTIPLEX сеть кузов ECU)) Отсоединить выключатель К4 и разъемы ЭБУ корпуса В6. Проверить сопротивление между боковыми соединителями жгута проводов Стандарт (Проверка на обрыв цепи): Нг: РЕМОНТ ИЛИ ЗАМЕНА КАБЕЛЯ И РАЗЪЕМА ОК: ЗАМЕНИТЬ УЗЕЛ РАСПРЕДЕЛИТЕЛЬНОЙ ИТЕЛЯ СЕТИ ПРИБОРНОЙ
  5. READ VALUE OF HAND-HELD TESTER С помощью ручного тестера проверить, что при включенном переключателе выдается сигнал включения фонаря освещения двери со стороны водителя. Стандартно (корпус мультиплексной сети ECU): OK: заменить приборная панель JUNCTION BLOCK ASSY (MULTIPLEX сеть кузов ЭБУ) Ng: Переходк следующему шагу.
  6. Проверить передний дверь COURTESITY лампа выключатель ASSY (водитель сторона) Снять выключатель лампы питания. Проверить сопротивление выключателя. Стандарт: Ng: ЗАМЕНИТЬ ПЕРЕКЛЮЧАТЕЛЬ ЛАМПЫ ПИТАНИЯ ПЕРЕДНЕЙ ДВЕРИ В ПОРЯДКЕ: Переходите к следующему шагу.
  7. Проверить жгут проводов (передний дверь COURTESS лампа выключатель ASSY (водитель сторона) - приборная панель MULTIPLEX JUNCTION BLOCK (MULTIPEC сеть кузов ECU) Отсоединить выключатель D7 и разъемы блока Б9 EC. Проверить сопротивление между боковыми соединителями жгута. Стандарт (проверка на обрыв цепи): клемма Указанное мное состояние клеммное № указано в приборном блоке D7- 1-1- 1 - замена, либо ниже (соединение);

Сигнал на операцию ручной блокировки / разблокировки двери со стороны водителя / пассажира и сигнал на операцию блокировки / отпирания, сблокированный с цилиндром ключа задней двери на стороне водителя, посылаются в ЭБУ задней двери из ЭСУ кузова при помощи линии MPX. В ответ на эти сигналы ECU задней двери вызывает запирание / отпаривание замка задней двери. Сигнал включения выключателя открывания задней двери, который выдается при нажатии выключателя, непосредственно направляется в ЭКУ задней дверцы для открытия двери.

Схема №34
Схема №35
Схема №36
Схема №37
Схема №38
Схема №39
Схема №40
Схема №41
Схема №42
Схема №43
Схема №44
Схема №45
Схема №46
  1. Проверить расшифровка кода ошибки Использовать ручной тестер для проверки нормального функционирования системы мультиплексной связи. (ЭБУ не подключен, неисправна линия связи) Без выходов DTS B1214, xtigx1 или xtegx2 переходите к A. (ECU отключен, неисправность в линии связи) С выходами DCS B1214, хtag4 или хтаг5 переходим к B. B1215 B1287 B1215 B1287 (/toyota/sienna/ii-2003-2005/remont/sredstva-sviazi/#sistema-multipleksnoi-sviazi-tela-diagnostika__kak-pristupit-k-poisku-i-ustraneniiu)
  2. ВЫПОЛНИТЬ АКТИВНОЕ ИСПЫТАНИЕ С ПОМОЩЬЮ РУЧНОГО ТЕСТЕРА Выбрать АКТИВНЫЙ ТЕСТ и затем проверить, что замок дверцы силового привода работает. ПРИМЕЧАНИЕ: во время АКТИВНОГО ИСПЫТАНИЯ ручной соединительный тестер посылает сигнал на ЭБУ кузова для приведения в действие всех электродвигателей замка силовой двери. Если работают все силовые замки дверей, двигатели блокировки силовых дверей и жгут проводов между двигателями блокировки силовой двери и ЭСУ кузова считаются нормально функционирующими.
  3. ПРОВЕРЬ ЗАДНЮЮ ДВЕРНУЮ ЗАЩЕЛКУ В СБОРЕ Проверить работу замка двери. С помощью отвертки нажать на замок для того, чтобы перевести замок задней дверцы в заблокированное состояние (положение полной защелки). Подключить положительный (+) вывод батареи к клемме 1 и отрицательный (-) вывод аккумуляторной батареи к зажиму 2. Затем проверить работу замка. Стандарт: защелка поворачивается в положение открытия защелки Проверить срабатывание двигателя при подаче напряжения питания на клеммы. Проверка сопротивления двери.
  4. Проверить жгут проводов (BACK дверь замок ASSY - Питание BACKDOVER ECU) Отсоединить замок B10 и разъемы ЭБУ хтагх1. Проверить сопротивление между разъемами жгута проводов. Стандартно (проверка на обрыв цепи): Нг: РЕМОНТ или ЗАМЕНА жгута и разъема ОК: Переходите к следующему шагу. P13
  5. СЧИТЫВАНИЕ ЗНАЧЕНИЯ РУЧНОГО ТЕСТЕРА Используя ручной тестер, проверить список данных для правильного функционирования переключателя открывания задней двери. Стандарт (Питание блока управления задней дверью): OK: ЗАМЕНИТЬ УЗЕЛ СОЕДИНИТЕЛЬНОГО БЛОКА ПРИБОРНОЙ ПАНЕЛИ (MULTIPLEX сеть кузов ECU) Ng: Перейти к следующему шагу.
  6. Проверить BACK дверь OPENER выключатель ASSY Снять выключатель открывания задней двери. Проверить сопротивление выключателя. Стандарт: Ng: ЗАМЕНИТЬ ПЕРЕКЛЮЧАТЕЛЬ ОТКРЫВАНИЯ ЗАДНЕЙ ДВЕРИ В СБОРЕ OK: Перейдите к следующему шагу.
  7. Проверить жгут проводов (BACK дверь OPENING выключатель - клеммный блок питания 2 разъем Xng ECU и корпус масса) Отсоединить выключатель прибора B12 и соединительную панель ECU1 Заменить заземляющий разъединитель. Проверить сопротивление между боковыми разъемами кабельного жгута Стандарт (проверка на обрыв цепи): КЛЕММА УКАЗЫВАЕТСЯ СОСТОЯНИЕ КЛЕММЫ No УКАЗАНО Условие хтагс2-1-3-3 (Hsw) Ниже Проверка сопротивления массы 4 P13 B12 P13 B12 B12

Сигнал на операцию ручной блокировки / разблокировки двери со стороны водителя / пассажира и сигнал на операцию блокировки / отпирания, сблокированные с цилиндром ключа двери на стороне водителя, посылаются в ЭБУ кузова. Сигнал включения выключателя открывания задней двери, который выдается при нажатии переключателя, посылается в ЭКУ кузова.

Схема №47
Схема №48
Схема №49
Схема №50
Схема №51
Схема №52
Схема №53
Схема №54
Схема №55
Схема №56
Схема №57
  1. ВЫПОЛНИТЬ АКТИВНОЕ ИСПЫТАНИЕ С ПОМОЩЬЮ РУЧНОГО ТЕСТЕРА Выбрать АКТИВНЫЙ ТЕСТ и затем проверить, что замок двери с электроприводом работает. ПРИМЕЧАНИЕ: во время АКТИВНОГО ИСПЫТАНИЯ ручной тестер с разводкой посылает сигнал на ЭБУ кузова для приведения в действие всех электродвигателей замка двери с электропитанием.
  2. Проверить BACK дверь замок ASSY Проверить работу замка двери. С помощью отвертки нажать на защелку для того, чтобы перевести замок задней двери в запертое состояние (положение полной защелки).подключить положительный (+) вывод аккумулятора к клемме 3 и отрицательный (-) вывод к клеммному выводу 1. Затем проверить работу защелки. Стандарт: защелка поворачивается в положение открытой защелки Осмотреть работу двигателя при подаче напряжения аккумуляторной батареи на клеммы. Стандартный: Заменить переключатель сопротивления вежливости.
  3. ПРОВЕРИТЬ ЖГУТ ПРОВОДОВ (УЗЕЛ ЗАМКА ЗАДНЕЙ ДВЕРИ - СОЕДИНИТЕЛЬНЫЙ БЛОК ПРИБОРНОЙ ПАНЕЛИ В СБОРЕ (МУЛЬТИПЛЕКСНЫЙ СЕТЕВОЙ КОРПУС ЭБУ) И ЗАЗЕМЛЕНИЕ КУЗОВА) Отсоединить замок B11, разъемы Б6 и Б7 ЭСУ. Проверить сопротивление между боковыми разъемами жгута проводов Стандарт (проверка на обрыв цепи): Проверить электрическое сопротивление между соединителем замка хтаг1 и заземлением кузова Стандарт B11
  4. READ VALUE OF HAND-HELD TESTER Используя ручной тестер, проверить список данных для правильного функционирования переключателя открывания задней двери. Стандарт (Питание блока управления задней дверью): OK: заменить приборная панель JUNCTION BLOCK ASSY (MULTIPLEX сеть кузов ECU) Ng: Переходк следующему шагу.
  5. Проверить BACK дверь OPENER выключатель ASSY Снять выключатель открывания задней двери. Проверить сопротивление выключателя. Стандарт: Ng: ЗАМЕНИТЬ ПЕРЕКЛЮЧАТЕЛЬ ОТКРЫВАНИЯ ЗАДНЕЙ ДВЕРИ В СБОРЕ OK: Перейдите к следующему шагу.
  6. Проверить жгут проводов (КЛЕММА ОТКРЫВАНИЯ ЗАДНЕЙ ДВЕРИ В СБОРЕ 2 КЛЕММНАЯ КОЛОДКА ПРИБОРНОЙ ПАНЕЛИ № XTAG3 (MULTIPLEX сеть кузов REPAIR ECU)) Заменить клемму массы под переключателем XTAG0 и разъемами Б7 Эу. Проверить сопротивление между боковыми соединителями кабельного жгута Стандарт (проверка на обрыв цепи): состояние клеммы КЛЕММ. B12 B12 B12 B12

Примечание
