Система освещения (гибридная): Снятие и установка Toyota Camry XV40

Внешние осветительные приборы 42 иллюстрации ~13 мин чтения

Как установить систему освещения (гибридная): снятия и установки

  1. УСТАНОВИТЬ ФАРУ В СБОРЕ Состыковать соединители, поставить фару в сборе с болтом и 2-мя винтами. Момент затяжки 5,4 Н * м (55 кгс * см, 48 дюйм * фунт)
  2. УСТАНОВИТЬ ПЕРЕДНИЙ БАМПЕР В СБОРЕ (см. раздел " МОНТАЖ ") (ref-304775-S00338424272008111200000)
  3. ПОДГОТОВКА ТРАНСПОРТНОГО СРЕДСТВА К РЕГУЛИРОВКЕ ЦЕЛИ ФАРЫ (см. " РЕГУЛИРОВКА ") (ref-304777-S18134500142008111200000)
  4. ПОДГОТОВКА К ПРИЦЕЛИВАНИЮ ФАРАМИ (с использованием машины для испытания фар на нацеливание) (см. " Комплект ФАР ") (ref-304777-S18609377052008111200000)
  5. ПОДГОТОВКА К НАВЕДЕНИЮ ФАР (с помощью экрана) (см. раздел " СБОРКА ГОЛОВНОГО СВЕТА ") (ref-304777-S18609377052008111200000)
  6. ПРОВЕРКА НАВЕДЕНИЯ ФАР (см. раздел " СБОРКА ГОЛОВНЫХ ФОНАРЕЙ ") (ref-304777-S18609377052008111200000)
  7. РЕГУЛИРОВКА НАВОДКИ ФАР (см. " НАСТРОЙКА ") (ref-304777-S18134500142008111200000)

Как снять систему освещения (гибридная): снятия и установки

  1. ДЕМОНТАЖ КОРОБКИ КОНСОЛИ КРЫШИ В СБОРЕ (см. " ДЕМОНТАЖ ") (ref-304782-S22636435722008111200000)
Схема №232
  1. ПРОВЕРИТЬ ПЕРЕДНЮЮ КЛЕММУ ПУЛЬТА УПРАВЛЕНИЯ В СБОРЕ (со скользящей крышей) Подать напряжение аккумуляторной батареи на лампу освещения крыши в сборе. Убедиться, что внутренняя лампа и персональная лампа включены. OK MEASUREMENT SPECIFIED CONDITION CHART > Измерение состояния переключателя Крыша Состояние указано положительно (+) -- > клемма 7 Аккумулятор отрицательно (- > Клемма 6 Выключатель внутреннего света в двери Внутренний светильник включен Батарея положительно (- -) - > 8 клемма индикатор внутреннего включения
  2. Проверить люк крыши CONSOLE BOX сборка (без раздвижной крыши) Подать напряжение аккумуляторной батареи на сборку консоли крыши. Проверить, что каждый персональный индикатор горит. OK MEASUREMENT SPECIFIED CONDITION CHART Условие измерения Переключатель состояния крыши Состояние аккумулятора Положительное (+) -- > Клемма 7 Аккумулятор отрицательный (- > клемма 8 Фронтальный правый выключатель персональной лампы ВКЛ. Передняя ПРАВАЯ индикаторная лампа включается в случае включения персонального индикатора батарейки (+ - >) > клемма- > > клеммы 7 аккумуляторная Лама индицируется на передней приборной колодке, если не горит: Lна лицевой лампе (заменяется - >
  1. МОНТАЖ КОРОБКИ КОНСОЛИ КРЫШИ В СБОРЕ (см. " УСТАНОВКА ") (ref-304782-S25156442572008111200000)
Схема №233
  1. ДЕМОНТИРОВАТЬ СВЕТИЛЬНИК В ПОМЕЩЕНИИ № 1 (без раздвижной крыши) (см. " ДЕМОНТАЖ ") (ref-304782-S22636435722008111200000)
  2. ДЕМОНТИРОВАТЬ ТОЧЕЧНЫЙ СВЕТИЛЬНИК В СБОРЕ (с раздвижной крышей) (см. " ДЕМОНТАЖ ") (ref-304782-S22636435722008111200000)
Схема №234
Схема №235
  1. ПРОВЕРИТЬ № 1 КОМНАТНЫЙ СВЕТИЛЬНИК В СБОРЕ (без раздвижной крыши) Измерить сопротивление согласно значению (значениям) в таблице ниже. Стандартное сопротивление ПОДКЛЮЧЕНИЕ ТЕСТЕРА УКАЗАНО УСЛОВИЕ 11 Тестер Условия подключения указаны Условие Q9-3 - Масса корпуса Всегда ниже 1 ом Если результат не соответствует указанному, отремонтировать или заменить жгут или разъем Измерить напряжение в соответствии со значением (значениями) в табл. 9 Стандартное напряжение ПОДКЛЮЧЕНИЕ ПРИБОРА Указанное УСЛОВИЕ ЗАМЕНЫ СОСТОЯНИЯ на массу:
  2. ПРОВЕРКА СОСТОЯНИЯ СВЕТОВОГО ПРИБОРА 14 (со скользящей крышей) Измеряйте сопротивление согласно значению (значениям) в таблице ниже. Стандартное сопротивление: Lh сторона TESTER CONNECTION SPECIFIED-CONDITION Условие подключения указано Q11-4 - кузов масса Always Below 1 ohms Rhs Сторона ТЕСТЕРА СОЕДИНЕНИЕ УКАЗАНО СОСТОЯНИЕ, СООТВЕТСТВУЮЩЕЕ ПРИБОРУ. Q10 Q11 Q10
  1. МОНТАЖ СВЕТИЛЬНИКА В ПОМЕЩЕНИИ № 1 (без раздвижной крыши) (СМ. " МОНТАЖ ") (ref-304782-S25156442572008111200000)
  2. МОНТАЖ ТОЧЕЧНОГО СВЕТИЛЬНИКА В СБОРЕ (со скользящей крышей) (см. " УСТАНОВКА ") (ref-304782-S25156442572008111200000)
Схема №236
  1. ДЕМОНТИРОВАТЬ ДВЕРНОЙ СВЕТИЛЬНИК В СБОРЕ (см. раздел " РАЗБОРКА ") (ref-304781-S03679845502008111200000)
Схема №237
  1. ПРОВЕРИТЬ ДВЕРНОЙ СВЕТОВОЙ ИНДИКАТОР В СБОРЕ Подать напряжение аккумуляторной батареи на разъем дверного светового индикатора в сборе. Проверить, горит ли лампочка освещения дверцы. OK MEASUREMENT SPECIFIED CONDITION CHART Measurement Condition Specified Conder (+) -- > клемма 1 аккумулятор negative (-) - > Клемма 2 Включается лампа освещения двери в сборе, если результат не соответствует указанному, заменить лампочку или лампочку освещения дверки освещения двери.
  1. УСТАНОВИТЬ ДВЕРНОЙ СВЕТИЛЬНИК В СБОРЕ (СМ. " ПОВТОРНАЯ СБОРКА ") (ref-304781-S31797082052008111200000)
Схема №238
Схема №239
  1. СНЯТЬ СВЕТИЛЬНИК БАГАЖНОГО ОТДЕЛЕНИЯ № 1 Выведите из зацепления 2 когтя и отсоединить светильник багажного отделения № 1. Разъединить разъем и вынуть фонарь багажного отсека № 1 в сборе.
  1. УСТАНОВИТЬ СВЕТИЛЬНИК БАГАЖНОГО ОТДЕЛЕНИЯ № 1 Состыкуйте разъем, зацепите 2 когтя и установить светильник багажного отделения № 1.
Схема №240
Схема №241
  1. СНЯТЬ ПРЕДОХРАНИТЕЛЬНУЮ ПЛАСТИНУ ПЕРЕДНЕЙ ДВЕРИ ПРАВ. (См. " ДЕМОНТАЖ ") (ref-304782-S22636435722008111200000)
  2. ДЕМОНТИРОВАТЬ ПРАВЫЙ БОКОВОЙ ПОДУЗЕЛ ДИФФЕРЕНТА КАПОТА (см. " ДЕМОНТАЖ ") (ref-304782-S22636435722008111200000)
  3. СНЯТЬ ПРИБОРНУЮ ПАНЕЛЬ № 2 ПОД ПОДУЗЛОМ КРЫШКИ (для TMC сделано) (СМ. " ДЕМОНТАЖ ") (ref-304779-S16701275252008111200000)
  4. ДЕМОНТИРОВАТЬ ПРИБОРНУЮ ПАНЕЛЬ № 2 ПОД ПОДУЗЛОМ КРЫШКИ (для ТММК) (см. " ДЕМОНТАЖ ") (ref-304779-S15250517712008111200000)
  5. ДЕМОНТИРОВАТЬ НИЖНИЙ ПОДУЗЕЛ ПРИБОРНОЙ ПАНЕЛИ (для TMC) (см. " ДЕМОНТАЖ ") (ref-304779-S16701275252008111200000)
  6. СНЯТЬ НИЖНИЙ ПОДУЗЕЛ ПРИБОРНОЙ ПАНЕЛИ (для TMMK) (см. " ДЕМОНТАЖ ") (ref-304779-S15250517712008111200000)
  7. СНЯТЬ ПЕРЧАТОЧНЫЙ ЯЩИК СВЕТОВОЙ В СБОРЕ Отсоединить разъем, выведите из зацепления 2 клешни и вынуть перчаточный ящик световой в сборе.
Схема №242
  1. ПРОВЕРИТЬ СВЕТОВОЙ БЛОК ПЕРЧАТОЧНОГО БОКСА Подайте напряжение аккумулятора на разъем светового блока перчаточного ящика. Убедиться в том, что индикатор перчерсного ящика горит. OK MEASUREMENT SPECIFIED CONDITION CHART Measurement Constitution выключатель Condition Specified condition аккумулятор positive (+) -- > Клемма 2 Батарея отрицательная (-) - > клемма 1 Выключатель света перчикового ящика ВКЛ перчичнный ящик загорается, если результат не соответствует указанному, заменить лампочку или блок перчачку.
  1. УСТАНОВИТЬ ПЕРЧАТОЧНЫЙ ЯЩИК фонарь сборка Зацепите 2 клешни и установить перчаточный ящик фонарь сборка. Подключить разъем.
  2. УСТАНОВИТЬ НИЖНИЙ ПОДУЗЕЛ ПРИБОРНОЙ ПАНЕЛИ (для TMC) (см. " УСТАНОВКА ") (ref-304779-S08305729912008111200000)
  3. УСТАНОВИТЬ НИЖНИЙ ПОДУЗЕЛ ПРИБОРНОЙ ПАНЕЛИ (для TMMK) (см. " УСТАНОВКА ") (ref-304779-S29799364072008111200000)
  4. МОНТАЖ ПРИБОРНОЙ ПАНЕЛИ № 2 ПОД ПОДУЗЛОМ КРЫШКИ (для TMC) (см. " УСТАНОВКА ") (ref-304779-S08305729912008111200000)
  5. УСТАНОВИТЬ ПРИБОРНУЮ ПАНЕЛЬ № 2 ПОД ПОДУЗЛОМ КРЫШКИ (для ТММК) (СМ. " УСТАНОВКА ") (ref-304779-S29799364072008111200000)
  6. УСТАНОВИТЬ ПРАВЫЙ БОКОВОЙ ПОДУЗЕЛ ДИФФЕРЕНТА КАПОТА (см. " МОНТАЖ ") (ref-304782-S25156442572008111200000)
  7. УСТАНОВИТЬ ЩИТОК ПЕРЕДНЕЙ ДВЕРИ ПРАВ. (См. " МОНТАЖ ") (ref-304782-S25156442572008111200000)
Схема №243
  1. СНЯТЬ СВЕТОВОЙ ИНДИКАТОР СУЕТЫ В СБОРЕ (см. " ДЕМОНТАЖ ") (ref-304782-S22636435722008111200000)
Схема №244
  1. Проверить VANITY фонарь сборка Измерить напряжение не в соответствии со значением (значениями), указанным в таблице ниже. Стандартное напряжение: Lh сторона TESTER CONNECTION SPECIFIED CONDITION Замена тестера Условие под Q7-1 - Q7- 2 Visor raise Below 1v Vistor нижний и крышка зеркала открыта 11 до 14 V Нижний и крышка закрыта ниже 1 V Rh8 сторона TEESTER - соединение указано
  1. УСТАНОВИТЬ ФОНАРЬ ОСВЕЩЕНИЯ В СБОРЕ (см. " МОНТАЖ ") (ref-304782-S25156442572008111200000)
Схема №245
Схема №246
Схема №247
  1. ПРЕДОСТЕРЕЖЕНИЕ: Перед обслуживанием внимательно прочтите " ПРЕДОСТЕРЕЖЕНИЯ " (см. " ПРЕДОСТОРОЖНОСТИ "). (ref-304745-S08223816342008111200000)
  2. ВЫРОВНЯТЬ ПЕРЕДНИЕ КОЛЕСА ПО НАПРАВЛЕНИЮ ДВИЖЕНИЯ
  3. ОТСОЕДИНИТЬ КАБЕЛЬ ОТ ОТРИЦАТЕЛЬНОЙ КЛЕММЫ АККУМУЛЯТОРА ПРИМЕЧАНИЕ: Подождать 90 секунд после отсоединения кабеля, чтобы предотвратить срабатывание подушки безопасности.
  4. СНЯТЬ НИЖНЮЮ КРЫШКУ РУЛЕВОГО КОЛЕСА № 2 (см. " ДЕМОНТАЖ ") (ref-304745-S09040895112008111200000)
  5. СНЯТЬ КРЫШКУ НИЖНЕГО РУЛЕВОГО КОЛЕСА № 3 (см. " ДЕМОНТАЖ ") (ref-304745-S09040895112008111200000)
  6. СНЯТЬ ПОДУШКУ РУЛЕВОГО УПРАВЛЕНИЯ (см. " ДЕМОНТАЖ ") (ref-304745-S09040895112008111200000)
  7. СНЯТЬ РУЛЕВОЕ КОЛЕСО В СБОРЕ (см. " ДЕМОНТАЖ ") (ref-304754-S17395040332008111200000)
  8. СНЯТЬ КРЫШКУ РУЛЕВОЙ КОЛОНКИ (см. " ДЕМОНТАЖ ") (ref-304754-S17395040332008111200000)
  9. СНЯТЬ СПИРАЛЬНЫЙ ТРОС С ДАТЧИКОМ УГЛА ПОВОРОТА РУЛЯ (СМ. " ДЕМОНТАЖ ") (ref-304745-S08393619362008111200000)
  10. СНЯТЬ ВЫКЛЮЧАТЕЛЬ СТЕКЛООЧИСТИТЕЛЯ В СБОРЕ (см. " ДЕМОНТАЖ ") (ref-304770-S22960491322008111200000)
  11. СНЯТЬ СВЕТОРЕГУЛИРУЮЩИЙ ПЕРЕКЛЮЧАТЕЛЬ ФАР В СБОРЕ Отсоединить разъем. Выведите зажим из зацепления, как показано на иллюстрации. Отключить клешню и извлечь светорегулирующий переключатель фар в сборе, как изображено на рисунке.
Схема №248
  1. ПРОВЕРКА СОСТОЯНИЯ ПЕРЕДНЕЙ ФАРЫ 13 ВЫКЛЮЧАТЕЛЬ В СБОРЕ Измерить сопротивление согласно значению (значениям) в таблице ниже. Стандартное сопротивление: переключатель управления светом TESTER CONNECTION SPECIFIED CONDITION Переключатель подключения 19 Состояние указано 12 (EL) - 20 (H) - 18 (T) -19 (a) ВЫКЛ 10 мс или выше 12 (ЭЛ) -18 (Т) Задний габарит ниже 1 Oh2 (el) -20 (E1 (E) -1 (20) -16 (O
Схема №249
Схема №250
  1. УСТАНОВИТЬ ВЫКЛЮЧАТЕЛЬ СВЕТОРЕГУЛЯТОРА ФАР В СБОРЕ Зацепите клешню, ослабляя зажим, как показано на иллюстрации. Установить узел выключателя светорегулятора фар вместе с зажимом. Подсоединить разъем.
  2. УСТАНОВИТЬ ПЕРЕКЛЮЧАТЕЛЬ СТЕКЛООЧИСТИТЕЛЯ В СБОРЕ (см. раздел " УСТАНОВКА ") (ref-304770-S17061565962008111200000)
  3. УСТАНОВКА СПИРАЛЬНОГО КАБЕЛЯ С ДАТЧИКОМ УГЛА ПОВОРОТА РУЛЯ (СМ. " МОНТАЖ ") (ref-304745-S17071256732008111200000)
  4. УСТАНОВИТЬ КРЫШКУ РУЛЕВОЙ КОЛОНКИ (см. " УСТАНОВКА ") (ref-304754-S29749927522008111200000)
  5. УСТАНОВИТЬ РУЛЕВОЕ КОЛЕСО В СБОРЕ (см. " УСТАНОВКА ") (ref-304754-S29749927522008111200000)
  6. ОСМОТРЕТЬ ЦЕНТРАЛЬНУЮ ТОЧКУ РУЛЕВОГО КОЛЕСА
  7. УСТАНОВИТЬ РУЛЕВУЮ ПОДУШКУ (См. " УСТАНОВКА ") (ref-304745-S12215801792008111200000)
  8. УСТАНОВИТЬ НИЖНЮЮ КРЫШКУ РУЛЕВОГО КОЛЕСА № 3 (см. раздел " УСТАНОВКА ") (ref-304745-S12215801792008111200000)
  9. УСТАНОВИТЬ НИЖНЮЮ КРЫШКУ РУЛЕВОГО КОЛЕСА № 2 (см. " УСТАНОВКА ") (ref-304745-S12215801792008111200000)
  10. ПОДКЛЮЧИТЬ КАБЕЛЬ К ОТРИЦАТЕЛЬНОЙ КЛЕММЕ АККУМУЛЯТОРА
  11. ПРОВЕРИТЬ РУЛЕВУЮ ПОДУШКУ (См. " УСТАНОВКА ") (ref-304745-S12215801792008111200000)
  12. ОСМОТРЕТЬ СИГНАЛЬНУЮ ЛАМПУ SRS (см. " СИСТЕМА ДИАГНОСТИКИ ") (ref-304745-S16534052652008111200000)
  13. ВЫПОЛНЕНИЕ ИНИЦИАЛИЗАЦИИ

ПримечаниеНекоторые системы нуждаются в инициализации после повторного подключения кабеля к отрицательной клемме аккумулятора (см. " ИНИЦИАЛИЗАЦИЯ "). (ref-304744-S38144987872008111200000)

Схема №251
Схема №252
  1. СНЯТЬ ПРИБОРНУЮ ПАНЕЛЬ № 2 С РЕГИСТРАТОРОМ В СБОРЕ (для ПТК) (см. " ДЕМОНТАЖ ") (ref-304779-S16701275252008111200000)
  2. СНЯТЬ ПРИБОРНУЮ ПАНЕЛЬ № 2 С РЕГИСТРАТОРОМ В СБОРЕ (для ТММК) (см. " ДЕМОНТАЖ ") (ref-304779-S15250517712008111200000)
  3. СНЯТЬ СИГНАЛИЗАТОР ОПАСНОСТИ В СБОРЕ Выведите из зацепления 4 клешни и вынуть сигнализатор опасности в сборе.
Схема №253
  1. Проверить HAZARD предупреждение сигнал выключатель сборка Measure the resistance according to the value (s) in the table below. Standard resistant ПОДКЛЮЧЕНИЕ ТЕСТЕРА ЗАДАННОЕ СОСТОЯНИЕ Условие подключения тестера Указанное условие 5-4 ВЫКЛ 10 к Ом или выше 5-4включение ниже 1 ом. Если результат не указан, заменить переключатель сигнала опасности в сборе Приложите напряжение батареи к разъему переключателя сигнала опасности 8 OK ИЗМЕРЕНИЕ УКАЗАННОЕ состояние 7 Карта измерения Условие замены аккумуляторной батареи 5 - горит (при положительном состоянии аккумуляторная батарея)
  1. УСТАНОВИТЬ СИГНАЛИЗАТОР ОПАСНОСТИ В СБОРЕ Зацепите 4 клешни и установить сигнализатор опасности в сборе.
  2. МОНТАЖ ПРИБОРНОЙ ПАНЕЛИ № 2 И РЕГИСТРАТОРА В СБОРЕ (для TMC) (см. " УСТАНОВКА ") (ref-304779-S08305729912008111200000)
  3. УСТАНОВИТЬ ПРИБОРНУЮ ПАНЕЛЬ № 2 В СБОРЕ С РЕГИСТРОМ (для ТММК) (см. " УСТАНОВКА ") (ref-304779-S29799364072008111200000)
Схема №254
  1. СНЯТЬ ПЕРЕДНЮЮ ДВЕРЦУ С ПРЕДОХРАНИТЕЛЬНОЙ ПЛАНКОЙ (см. " ДЕМОНТАЖ ") (ref-304782-S22636435722008111200000)
  2. СНЯТЬ ПОДУЗЕЛ БОКОВОЙ ТРИММЕРНОЙ ЛИНЕЙКИ КАПОТА ЛЕВ (см. " ДЕМОНТАЖ ") (ref-304782-S22636435722008111200000)
  3. СНЯТЬ НИЖНЮЮ ОТДЕЛОЧНУЮ ПАНЕЛЬ приборной панели ЛЕВУЮ (для БИК сделано) (см. " ДЕМОНТАЖ ") (ref-304779-S16701275252008111200000)
  4. СНЯТЬ НИЖНЮЮ ОТДЕЛОЧНУЮ ПАНЕЛЬ приборной панели ЛЕВУЮ (для ТММК сделано) (см. " ДЕМОНТАЖ ") (ref-304779-S15250517712008111200000)
  5. ДЕМОНТИРОВАТЬ СБОРОЧНЫЙ УЗЕЛ приборной панели № 1 (для изготовленного TMC) (см. " ДЕМОНТАЖ ") (ref-304779-S16701275252008111200000)
  6. СНЯТЬ СБОРОЧНЫЙ УЗЕЛ приборной панели № 1 (для ТММК) (см. " ДЕМОНТАЖ ") (ref-304779-S15250517712008111200000)
  7. СНЯТЬ НИЖНЮЮ ОТДЕЛОЧНУЮ ПАНЕЛЬ ПРИБОРНОЙ ПАНЕЛИ (для TMC сделано) (см. " ДЕМОНТАЖ ") (ref-304779-S16701275252008111200000)
  8. СНЯТЬ НИЖНЮЮ ОТДЕЛОЧНУЮ ПАНЕЛЬ приборной панели (для TMMK) (см. " ДЕМОНТАЖ ") (ref-304779-S15250517712008111200000)
  9. СНЯТЬ ФИНИШНУЮ ПАНЕЛЬ ПРИБОРНОЙ ПАНЕЛИ (см. " ДЕМОНТАЖ ") (ref-304767-S14349235262008111200000)
  10. ДЕМОНТИРОВАТЬ КОМБИНИРОВАННЫЙ РАСХОДОМЕР В СБОРЕ (см. раздел " ДЕМОНТАЖ ") (ref-304767-S14349235262008111200000)
  11. СНЯТЬ ВЫКЛЮЧАТЕЛЬ СТОП-СИГНАЛА В СБОРЕ (см. " ДЕМОНТАЖ ") (ref-304755-S42570206722008111200000)
Схема №255
  1. Проверить STOP фонарь выключатель сборка Measure the resistance according to the value (s) in the table below. Стандартное сопротивление СОЕДИНЕНИЕ ТЕСТЕРА ЗАДАННОЕ УСЛОВИЕ Положение переключателя соединения тестера Заданное условие 1-2 Свободный контакт выключателя Ниже 1 Ом Толкаемый контактный вывод выключателя через 10 к Ом или выше 3-4 свободного контактного контакта выключателя 10 КО М и выше Нажимаемый штырь выключателя находится ниже 1 к Ом, если результат не соответствует указанному, заменить выключатель стоп-сигнала в сборе.
  1. УСТАНОВИТЬ ВЫКЛЮЧАТЕЛЬ СТОП-СИГНАЛА В СБОРЕ (см. " УСТАНОВКА ") (ref-304755-S38137690002008111200000)
  2. УСТАНОВИТЬ КОМБИНИРОВАННЫЙ ИЗМЕРИТЕЛЬНЫЙ ПРИБОР В СБОРЕ (см. раздел " УСТАНОВКА ") (ref-304767-S11224132522008111200000)
  3. УСТАНОВИТЬ ОТДЕЛОЧНУЮ ПАНЕЛЬ ПРИБОРНОЙ ПАНЕЛИ (см. " УСТАНОВКА ") (ref-304767-S11224132522008111200000)
  4. УСТАНОВИТЬ НИЖНЮЮ ОТДЕЛОЧНУЮ ПАНЕЛЬ ПРИБОРНОЙ ПАНЕЛИ (для TMC) (см. " УСТАНОВКА ") (ref-304779-S08305729912008111200000)
  5. УСТАНОВИТЬ НИЖНЮЮ ОТДЕЛОЧНУЮ ПАНЕЛЬ ПРИБОРНОЙ ПАНЕЛИ (для TMMK) (см. " УСТАНОВКА ") (ref-304779-S29799364072008111200000)
  6. УСТАНОВИТЬ СБОРОЧНЫЙ УЗЕЛ приборной панели № 1 (для TMC) (см. " МОНТАЖ ") (ref-304779-S08305729912008111200000)
  7. УСТАНОВИТЬ СБОРОЧНЫЙ УЗЕЛ приборной панели № 1 (для TMMK) (см. " УСТАНОВКА ") (ref-304779-S29799364072008111200000)
  8. УСТАНОВИТЬ НИЖНЮЮ ДОЩЕЧНУЮ ПАНЕЛЬ приборной панели ЛЕВУЮ (для ПМИ сделано) (см. " МОНТАЖ ") (ref-304779-S08305729912008111200000)
  9. УСТАНОВИТЬ НИЖНЮЮ ОТДЕЛОЧНУЮ ПАНЕЛЬ приборной панели ЛЕВОЙ (для ТММК изготовленной) (см. " МОНТАЖ ") (ref-304779-S29799364072008111200000)
  10. УСТАНОВИТЬ ПОДУЗЕЛ БОКОВОЙ ОТДЕЛКИ КАПОТА ЛЕВ. (См. " МОНТАЖ ") (ref-304782-S25156442572008111200000)
  11. УСТАНОВИТЬ ЩИТОК ПЕРЕДНЕЙ ДВЕРИ ЛЕВ (См. " МОНТАЖ ") (ref-304782-S25156442572008111200000)
Схема №256
Схема №257
  1. С помощью торцевого ключа " TORX " (T30) отвернуть болт " ТОРКС ". Отсоединить разъем и снять переключатель передней двери в сборе.
Схема №258
  1. ПРОВЕРИТЬ ВЫКЛЮЧАТЕЛЬ ОСВЕЩЕНИЯ ПЕРЕДНЕЙ ДВЕРИ Измерить сопротивление в соответствии со значением (значениями), приведенным в таблице ниже. Стандартное сопротивление ПОДКЛЮЧЕНИЕ ТЕСТЕРА УКАЗАНО УСЛОВИЕ Переключатель подключения тестера Указанное условие 1 - Корпус выключателя не нажат (ВКЛЮЧЕН) Ниже 1 Ом Толкается (ОТКЛЮЧЕН) 10 к Ом или выше Если результат не соответствует указанному, заменить выключатель освещения передней двери в сборе.
Схема №259
  1. УСТАНОВИТЬ ПЕРЕКЛЮЧАТЕЛЬ ПЕРЕДНЕЙ ДВЕРИ В СБОРЕ Подсоединить разъем. Используя торцовый ключ " TORX " (T30), установить переключатель передней двери в сборе с болтом " ТОРКС ". Крутящий момент: 8,0 Н * м (82 кгс * см, 71 дюйм * фунт-сила)
Схема №260
Схема №261
  1. СНЯТЬ ЗАДНИЙ ДВЕРНОЙ ПЕРЕКЛЮЧАТЕЛЬ В СБОРЕ С помощью торцового ключа " TORX " (T30) отвернуть болт " ТОРКС ". Отсоединить разъем и снять задний дверной переключатель в сборе.
  1. УСТАНОВКА ВЫКЛЮЧАТЕЛЯ ЗАДНЕЙ ДВЕРИ Подсоединить разъем. С помощью торцевого ключа " TORX " (T30) установить выключатель задней двери в сборе на болт " ТОРКС ". Крутящий момент: 8,0 Н * м (82 кгс * см, 71 дюйм * фунт-сила)
Схема №262
  1. СНЯТЬ ДВЕРНУЮ КРЫШКУ БАГАЖНОГО ОТДЕЛЕНИЯ (См. " ДЕМОНТАЖ ") (ref-304775-S31266509452008111200000)
  2. СНЯТЬ ЗАМОК ДВЕРИ БАГАЖНОГО ОТДЕЛЕНИЯ В СБОРЕ (см. " ДЕМОНТАЖ ") (ref-304778-S23550966542008111200000)
Схема №263
  1. ПРОВЕРКА ЗАМКА ДВЕРИ БАГАЖНОГО ОТДЕЛЕНИЯ В СБОРЕ Измерить сопротивление согласно значению (значениям), приведенному в таблице ниже. Стандартное сопротивление ПОДКЛЮЧЕНИЕ ТЕСТЕРА УКАЗАННОЕ СОСТОЯНИЕ Тестер Условие подключения Указанное состояние 1-2 Дверь закрыта 10 к Ом или выше 1-2дверца открыта Ниже 1 Ом Если результат не соответствует указанному заменить замок двери багажного отделения в сборе.
  1. УСТАНОВИТЬ ЗАМОК ДВЕРИ БАГАЖНОГО ОТДЕЛЕНИЯ В СБОРЕ (см. " УСТАНОВКА ") (ref-304778-S38499880022008111200000)
  2. УСТАНОВИТЬ ДВЕРНУЮ КРЫШКУ БАГАЖНОГО ОТДЕЛЕНИЯ (См. " УСТАНОВКА ") (ref-304775-S00934022202008111200000)

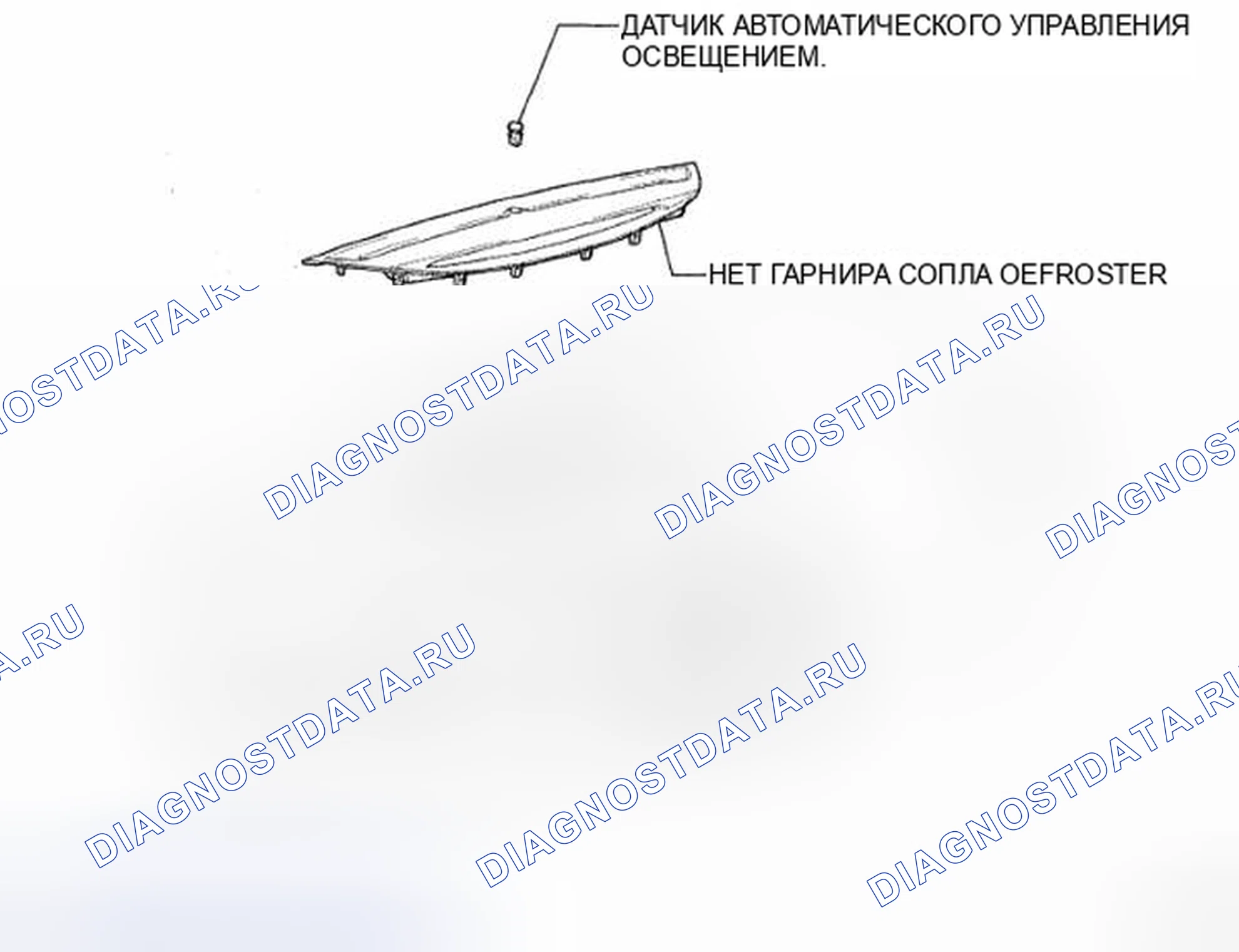

Схема №264
Схема №265
Схема №266
  1. ПРОВЕРИТЬ СОСТОЯНИЕ АВТОМАТИЧЕСКОГО УПРАВЛЕНИЯ ОСВЕЩЕНИЕМ. Отсоединить разъем датчика автоматической регулировки света E11. Правильно измерить напряжение и сопротивление в соответствии со значением (ами) в таблице ниже. Стандартное напряжение TESTER ПОДКЛЮЧЕНИЕ УСЛОВИЕ ТЕСТЕР Условие указано Условие xtigx1-6 (CLTB) - хтагх2-3 (CLOTE) Отключение питания ниже 1 V Включение питания (IG) от 10 до 14 V стандартного состояния сопротивления E11 E11 E11 E11 E11
Схема №267
  1. СНЯТЬ ГАРНИР СОПЛА ДЕФРОСТЕРА № 1 (для ПТК сделано) (см. " ДЕМОНТАЖ ") (ref-304779-S16701275252008111200000)
  2. СНЯТЬ ГАРНИР СОПЛА ДЕФРОСТЕРА No1 (для ТММК) (см. " ДЕМОНТАЖ ") (ref-304779-S15250517712008111200000)
  3. СНЯТЬ ДАТЧИК АВТОМАТИЧЕСКОГО УПРАВЛЕНИЯ ОСВЕЩЕНИЕМ Отсоединить 2 клешни и вынуть датчик автоматического управления освещением.
  1. УСТАНОВКА ДАТЧИКА АВТОМАТИЧЕСКОГО УПРАВЛЕНИЯ ОСВЕЩЕНИЕМ Зацепите 2 клешни и установить датчик автоматического управления освещением.
  2. УСТАНОВИТЬ ГАРНИР СОПЛА ДЕФРОСТЕРА № 1 (для TMC сделано) (см. " МОНТАЖ ") (ref-304779-S08305729912008111200000)
  3. УСТАНОВИТЬ ГАРНИР СОПЛА ДЕФРОСТЕРА No1 (для ТММК) (см. " МОНТАЖ ") (ref-304779-S29799364072008111200000)
Схема №268
Схема №269
Схема №270
  1. TESTER Стандартное напряжение Сигнал XIG 14 Масса Выключатель питания 1 (корпус Xt10-2 (Lr) - корпус Масса Выключатель предупреждения об опасности Выключено Ниже 1 V E14-2 / Lr4 - Корпус Масса Выключатель предупреждения о риске опасности ВКЛ От 10 до 14 В (60-120 раз в минуту) хтагс2-2 E14 E14 E14 E14 E14 E14 E14 E14 E14 E14 E14 E14 E14 ПРОВЕРИТЬ СИГНАЛ Прерыватель указателей поворота В СБОРЕ Заземляющий переключатель E14 может быть заземлен сигнальным переключателем xtx10 в сборе. Измерить напряжение и сопротивление в соответствии со значением (ами) в таблице ниже. Стандартное напряжение TESTER ПОДКЛЮЧЕНИЕ УКАЗАННОЕ СОСТОЯНИЕ ТЕСТЕР Условие указанного состояния E14-1 (IG) - Корпус Выключение питания Под 1 V xtag 2-1 E14 E14 E14 E14 E14 E14 E14 E14 E14 - Масса кузова Выключатель предупреждения об опасности ВКЛ. Ниже 1 В Если результат не соответствует указанному, заменить узел мигалки сигнала поворота.
Схема №271
  1. СНЯТЬ ПЕРЕДНЮЮ ДВЕРЦУ С ПРЕДОХРАНИТЕЛЬНОЙ ПЛАНКОЙ (см. " ДЕМОНТАЖ ") (ref-304782-S22636435722008111200000)
  2. СНЯТЬ ПОДУЗЕЛ БОКОВОЙ ТРИММЕРНОЙ ЛИНЕЙКИ КАПОТА ЛЕВ (см. " ДЕМОНТАЖ ") (ref-304782-S22636435722008111200000)
  3. СНЯТЬ НИЖНЮЮ ОТДЕЛОЧНУЮ ПАНЕЛЬ приборной панели ЛЕВУЮ (для БИК сделано) (см. " ДЕМОНТАЖ ") (ref-304779-S16701275252008111200000)
  4. СНЯТЬ НИЖНЮЮ ОТДЕЛОЧНУЮ ПАНЕЛЬ приборной панели ЛЕВУЮ (для ТММК сделано) (см. " ДЕМОНТАЖ ") (ref-304779-S15250517712008111200000)
  5. СНЯТЬ КРЫШКУ РУЛЕВОЙ КОЛОНКИ (Для TMC сделано) (см. " ДЕМОНТАЖ ") (ref-304779-S16701275252008111200000)
  6. СНЯТЬ КРЫШКУ РУЛЕВОЙ КОЛОНКИ (для TMMK сделано) (см. " ДЕМОНТАЖ ") (ref-304779-S15250517712008111200000)
  7. ДЕМОНТИРОВАТЬ СБОРОЧНЫЙ УЗЕЛ приборной панели № 1 (для изготовленного TMC) (см. " ДЕМОНТАЖ ") (ref-304779-S16701275252008111200000)
  8. СНЯТЬ СБОРОЧНЫЙ УЗЕЛ приборной панели № 1 (для ТММК) (см. " ДЕМОНТАЖ ") (ref-304779-S15250517712008111200000)
  9. СНЯТЬ НИЖНЮЮ ОТДЕЛОЧНУЮ ПАНЕЛЬ ПРИБОРНОЙ ПАНЕЛИ (для TMC сделано) (см. " ДЕМОНТАЖ ") (ref-304779-S16701275252008111200000)
  10. СНЯТЬ НИЖНЮЮ ОТДЕЛОЧНУЮ ПАНЕЛЬ приборной панели (для TMMK) (см. " ДЕМОНТАЖ ") (ref-304779-S15250517712008111200000)
  11. СНЯТЬ ФИНИШНУЮ ПАНЕЛЬ ПРИБОРНОЙ ПАНЕЛИ (см. " ДЕМОНТАЖ ") (ref-304767-S14349235262008111200000)
  12. ДЕМОНТИРОВАТЬ КОМБИНИРОВАННЫЙ РАСХОДОМЕР В СБОРЕ (см. раздел " ДЕМОНТАЖ ") (ref-304767-S14349235262008111200000)
  13. СНЯТЬ СИГНАЛИЗАТОР ПОВОРОТА В СБОРЕ Отсоединить соединитель, снять хомут и сигнализатор поворота в сборе.
  1. УСТАНОВИТЬ СИГНАЛИЗАТОР ПОВОРОТА В СБОРЕ Установить хомут и узел сигнализатора поворота, подсоединить соединитель.
  2. УСТАНОВИТЬ КОМБИНИРОВАННЫЙ ИЗМЕРИТЕЛЬНЫЙ ПРИБОР В СБОРЕ (см. раздел " УСТАНОВКА ") (ref-304767-S11224132522008111200000)
  3. УСТАНОВИТЬ ОТДЕЛОЧНУЮ ПАНЕЛЬ ПРИБОРНОЙ ПАНЕЛИ (см. " УСТАНОВКА ") (ref-304767-S11224132522008111200000)
  4. УСТАНОВИТЬ НИЖНЮЮ ОТДЕЛОЧНУЮ ПАНЕЛЬ ПРИБОРНОЙ ПАНЕЛИ (для TMC) (см. " УСТАНОВКА ") (ref-304779-S08305729912008111200000)
  5. УСТАНОВИТЬ НИЖНЮЮ ОТДЕЛОЧНУЮ ПАНЕЛЬ ПРИБОРНОЙ ПАНЕЛИ (для TMMK) (см. " УСТАНОВКА ") (ref-304779-S29799364072008111200000)
  6. УСТАНОВИТЬ СБОРОЧНЫЙ УЗЕЛ приборной панели № 1 (для TMC) (см. " МОНТАЖ ") (ref-304779-S08305729912008111200000)
  7. УСТАНОВИТЬ СБОРОЧНЫЙ УЗЕЛ приборной панели № 1 (для TMMK) (см. " УСТАНОВКА ") (ref-304779-S29799364072008111200000)
  8. УСТАНОВИТЬ КРЫШКУ РУЛЕВОЙ КОЛОНКИ (для TMC сделано) (см. " УСТАНОВКА ") (ref-304779-S08305729912008111200000)
  9. УСТАНОВИТЬ КРЫШКУ РУЛЕВОЙ КОЛОНКИ (для TMMK) (см. " УСТАНОВКА ") (ref-304779-S29799364072008111200000)
  10. УСТАНОВИТЬ НИЖНЮЮ ДОЩЕЧНУЮ ПАНЕЛЬ приборной панели ЛЕВУЮ (для ПМИ сделано) (см. " МОНТАЖ ") (ref-304779-S08305729912008111200000)
  11. УСТАНОВИТЬ НИЖНЮЮ ОТДЕЛОЧНУЮ ПАНЕЛЬ приборной панели ЛЕВОЙ (для ТММК изготовленной) (см. " МОНТАЖ ") (ref-304779-S29799364072008111200000)
  12. УСТАНОВИТЬ ПОДУЗЕЛ БОКОВОЙ ОТДЕЛКИ КАПОТА ЛЕВ. (См. " МОНТАЖ ") (ref-304782-S25156442572008111200000)
  13. УСТАНОВИТЬ ЩИТОК ПЕРЕДНЕЙ ДВЕРИ ЛЕВ (См. " МОНТАЖ ") (ref-304782-S25156442572008111200000)
Схема №272
  1. ПРОВЕРИТЬ РЕЛЕ ЗАДНЕГО ФОНАРЯ Снять реле заднего фонаря с приборной панели J / B в сборе. Измерить сопротивление согласно значению (значениям) в таблице ниже. Стандартное сопротивление ПОДКЛЮЧЕНИЕ ТЕСТЕРА УКАЗАННОЕ УСЛОВИЕ Подключение тестера указано Условие 3-5 10 КО м или выше ниже 1 Ом (при подаче напряжения аккумуляторного реле на клеммы 1 и 2) 3-4 Ниже 1 ОМ + 10 К или выше (при приложении напряжения аккумуляторной батареи к клеммам 1 и заменяют 2), если таковое значение не установлено.
Схема №273
  1. ПРОВЕРИТЬ РЕЛЕ ПОДСВЕТКИ Снять реле подсветки с блока реле машинного отделения. Измерить сопротивление в соответствии со значением (значениями), приведенным в таблице ниже. Стандартное сопротивление ПОДКЛЮЧЕНИЕ ТЕСТЕРА УКАЗАННОЕ УСЛОВИЕ Подключение тестера Указанное условие 3-5 10 к Ом или выше Менее 1 Ом (при подаче напряжения аккумулятора на клеммы 1 и 2) Если результат не соответствует указанному, заменить световое реле.
