Двигатель (диагностика) (H6DO): Диагностика Subaru Outback BP

Тестирование и диагностика системы управления двигателем 259 иллюстраций ~15 мин чтения

Как проверить двигатель (диагностика) (H6DO): диагностики

Перед выполнением диагностики проверить следующие пункты, которые могут повлиять на проблемы двигателя

MODE $ 01 (Текущие диагностические данные силового агрегата)

Относится к данным, обозначающим текущее рабочее состояние аналогового входа / выхода, цифрового входа / вывода и / или системы силового агрегата.

Список данных поддержки и кодов PID (идентификации параметров) приведен в следующей таблице.

Схема №1730

Рис. 1730: РЕЖИМ $ 01 (ТЕКУЩИЕ ДИАГНОСТИЧЕСКИЕ ДАННЫЕ СИЛОВОГО АГРЕГАТА). Subaru Outback BP

ПримечаниеДля получения доступа к общим схемам трубной обвязки бортовая система диагностики-II (MODE $ 01) обратитесь к руководству по эксплуатации производителя сканирующего прибора.

MODE $ 03 (расшифровка кода ошибки трансмиссии, связанный с выбросами)

Для получения информации о данных, обозначающих расшифровка кодов ошибок трансмиссий, связанные с выбросами, обратитесь к разделу " ЧТЕНИЕ расшифровка кода ошибки ". (ref-208390-S36261822512005120700000)

MODE $04 (очистка/сброс диагностической информации, связанной с выбросами)

Относится к режиму, используемому для очистки или сброса диагностической информации о выбросах (информация диагностики неисправностей бортовая система диагностики-II).

ПримечаниеДля очистки или сброса диагностической информации, связанной с выбросами (MODE $ 04), обратитесь к руководству по эксплуатации производителя сканирующего прибора бортовая система диагностики-II.

Схема №1731

Рис. 1731: КАК ПОЛЬЗОВАТЬСЯ МОНИТОРОМ SUBARU SELECT. Subaru Outback BP

Схема №1732

Схема №1733

Схема №1734

Подготовьте комплект монитора Subaru Select (см. " ИНСТРУМЕНТ ПОДГОТОВКИ ", общее описание). (ref-208390-S12047937222005120700000)
Подключить диагностический кабель к монитору Subaru Select.
Вставить картридж в монитор Subaru Select (см. " ИНСТРУМЕНТ ПОДГОТОВКИ ", общее описание). (ref-208390-S12047937222005120700000)
Подключить Subaru Select контроль к разъему канала передачи данных. Разъем линии передачи данных расположен в нижней части приборной панели (со стороны водителя). Подсоединить диагностический кабель к разъёму канала передачи данных. ВНИМАНИЕ: Не подключайте сканирующие инструменты, за исключением Субару Выбрать монитор и бортовая система диагностики-II общего сканирующего инструмента.
Включить выключатель зажигания (двигатель выключен) и переключатель Subaru Select контроль.
Используя Subaru Select контроль, вызовите диагностический код(ы) неисправности и различные данные, затем записать их.

Считывание расшифровки кодов ошибок для двигателя (нормальный режим)

Обратитесь к разделу " Чтение расшифровка кода ошибки " для получения информации о том, как указать расшифровка кода ошибки. См. раздел " ЧТЕНИЕ расшифровка кода ошибки ". (ref-208390-S36261822512005120700000)

Считывание расшифровки кодов ошибок для двигателя (режим бд)

Прибор общего сканирования бортовая система диагностики-II

Относится к данным, обозначающим расшифровка кодов ошибок трансмиссий, связанные с выбросами.

Для получения более подробной информации о диагностических кодах неисправностей см. " СПИСОК ДИАГНОСТИЧЕСКИХ КОДОВ НЕИСПРАВНОСТЕЙ (расшифровка кода ошибки) ". (ref-208390-S16728911462005120700000)

ПримечаниеОбратитесь к руководству производителя сканирующего прибора бортовая система диагностики-II для получения доступа к диагностическим кодам неисправностей трансмиссии, связанным с выбросами (MODE $ 03).

Процедуры очистки памяти с помощью общего сканирующего устройства бортовая система диагностики-II описаны в руководстве по эксплуатации на общее сканирующее устройство.

Схема №1735

Рис. 1735: ЭКСПЛУАТАЦИЯ. Subaru Outback BP

Схема №1736

Схема №1737

Схема №1738

Схема №1739

Подготовьте комплект монитора Subaru Select (см. " ИНСТРУМЕНТ ПОДГОТОВКИ ", общее описание). (ref-208390-S12047937222005120700000)
Подключить диагностический кабель к монитору Subaru Select.
Вставить картридж в монитор Subaru Select (см. " ИНСТРУМЕНТ ПОДГОТОВКИ ", общее описание). (ref-208390-S12047937222005120700000)
Подсоединить разъем тестового режима в нижней части приборной панели (со стороны водителя).
Подключить Subaru Select контроль к разъему канала передачи данных. Разъем линии передачи данных расположен в нижней части приборной панели (со стороны водителя). Подсоединить диагностический кабель к разъёму канала передачи данных. ВНИМАНИЕ: Не подключайте сканирующие инструменты, кроме Субару Выбрать монитор и бортовая система диагностики-II общего сканирующего инструмента.
Включить выключатель зажигания (двигатель выключен) и переключатель Subaru Select контроль.
На экране дисплея <<Главное меню>> выбрать {2. Каждая проверка системы} и нажать клавишу [YES].
На экране дисплея < < меню выбора системы > > выбрать { систему управления двигателем } и нажать клавишу [YES].
После отображения информации о типе двигателя нажать кнопку [YES] (да).
На экране дисплея < < Диагностика двигателя > > выбрать { Режим проверки работы системы } и нажать клавишу [ДА].
На экране дисплея < < система Operation проверить Mode > > выбрать { Actuator ON / OFF Operations } и нажать клавишу [YES].
Выбрать требуемый обязательный привод на экране < < Actuator ON / OFF Operation > > и нажать кнопку [YES].
Нажатие клавиши [NO] завершает обязательный режим проверки работы. Затем дисплей вернется к экрану < < Actuator ON / OFF Operation > > (работа привода вкл / выкл).

Список вспомогательных данных приведен в следующей таблице.

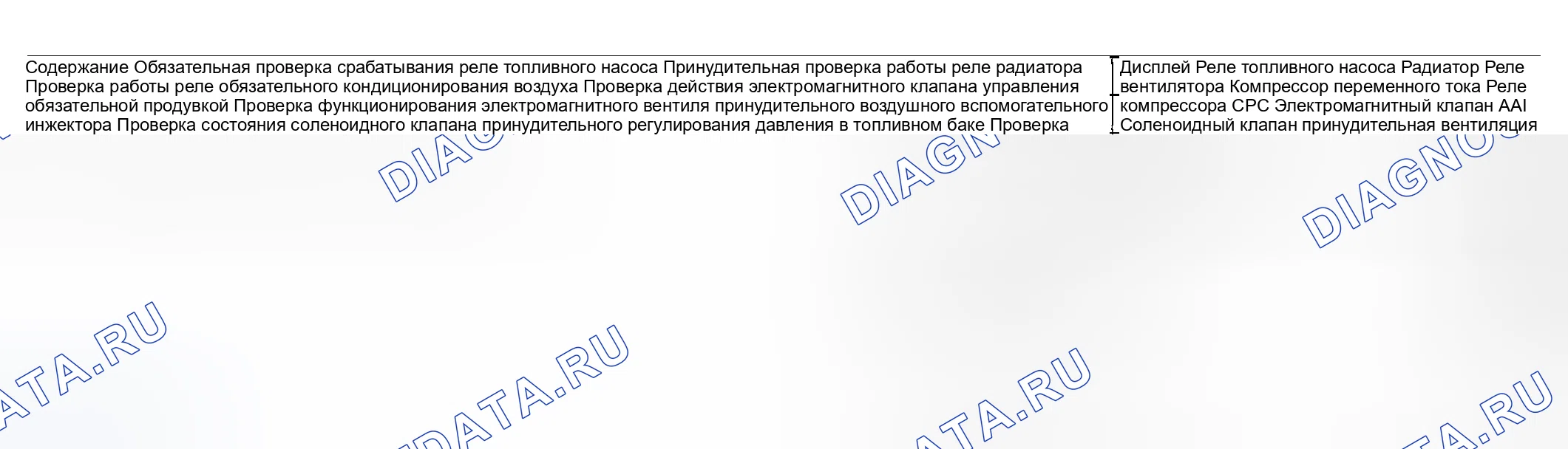

Схема №1740

ПримечаниеСледующие компоненты будут отображаться, но не будут функционировать, поскольку они не установлены на транспортном средстве.

Схема №1741

Порядок работы подробно описан в РУКОВОДСТВЕ ПО ЭКСПЛУАТАЦИИ МОНИТОРА SUBARU SELECT.

Схема №1742

Рис. 1742: ПОРЯДОК ВЫПОЛНЕНИЯ РАБОТ. Subaru Outback BP

Схема №1743

Рис. 1743: ВКЛЮЧЕНИЕ КОНТРОЛЬНОЙ ЛАМПЫ ИНДИКАТОРА НЕИСПРАВНОСТИ ДВИГАТЕЛЯ (контрольная лампа неисправности (проверить двигатель)). Subaru Outback BP

Схема №1744

Схема №1745

При включении (отключении двигателя) выключателя зажигания загорается индикаторная лампа неисправности проверить двигатель (контрольная лампа неисправности (проверить двигатель)) в комбинированном счетчике. ПРИМЕЧАНИЕ: Если индикатор не горит, провести диагностику световой цепи проверить MOTOR или схемы комбинированного измерителя. См. раздел " НЕ ГОРИТ ИНДИКАТОРНАЯ ЛАМПА НЕИСПРАВНОСТИ ДВИГАТЕЛЯ (МИЛ) ". (ref-208390-S20129120572005120700000)
После запуска двигателя контрольная лампа неисправности (проверить двигатель) гаснет. Если это не так, двигатель или система контроля выбросов неисправны.
Если система диагностики обнаруживает пропуск зажигания, который может повредить катализатор, контрольная лампа неисправности (проверить двигатель) будет мигать с циклом 1 Гц.
При включении выключателя зажигания (двигатель отключен) или в положение " СТАРТ " с подключенным разъемом тестового режима контрольная лампа неисправности (проверить двигатель) мигает на такте 3 Гц.

Схема №1746

Условия обнаружения кода неисправности

УСЛОВИЕ ОБНАРУЖЕНИЯ расшифровка кода ошибки: два последовательных ездовых цикла с неисправностью ВНИМАНИЕ: После ремонта или замены неисправных деталей провести режим " Очистить память ". Обратитесь к разделу " Режим очистки памяти " и режиму проверки. См. " РЕЖИМ ОСМОТРА ". (ref-208390-S19543680252005120700000)(ref-208390-S37988818422005120700000)

Схема №1747

Рис. 1747: электросхема. Subaru Outback BP

Схема №1748

Рис. 1748: ДИАГНОСТИЧЕСКАЯ ПРОЦЕДУРА. Subaru Outback BP

УСЛОВИЕ ОБНАРУЖЕНИЯ расшифровка кода ошибки: обнаружено одновременно при возникновении неисправности

Внимание	После ремонта или замены неисправных деталей провести режим сброс Memory Mode. Обратитесь к разделу " РЕЖИМ сброс MEMORY " (ОЧИСТКА ПАМЯТИ) и к разделу проверка Mode (Режим проверки). (ref-208390-S19543680252005120700000)(ref-208390-S37988818422005120700000)

Схема №1749

Рис. 1749: электросхема. Subaru Outback BP

Схема №1750

Рис. 1750: ДИАГНОСТИЧЕСКАЯ ПРОЦЕДУРА. Subaru Outback BP

Схема №1751

УСЛОВИЕ ОБНАРУЖЕНИЯ расшифровка кода ошибки: обнаружено одновременно при возникновении неисправности

Внимание	После ремонта или замены неисправных деталей провести режим сброс Memory Mode. Обратитесь к разделу " РЕЖИМ сброс MEMORY " (ОЧИСТКА ПАМЯТИ) и к разделу проверка Mode (Режим проверки). (ref-208390-S19543680252005120700000)(ref-208390-S37988818422005120700000)

Схема №1752

Рис. 1752: электросхема. Subaru Outback BP

Схема №1753

Рис. 1753: ДИАГНОСТИЧЕСКАЯ ПРОЦЕДУРА. Subaru Outback BP

УСЛОВИЕ ОБНАРУЖЕНИЯ расшифровка кода ошибки: два последовательных ездовых цикла с неисправностью

Внимание	После ремонта или замены неисправных деталей провести режим сброс Memory Mode. Обратитесь к разделу " РЕЖИМ сброс MEMORY " (ОЧИСТКА ПАМЯТИ) и к разделу проверка Mode (Режим проверки). (ref-208390-S19543680252005120700000)(ref-208390-S37988818422005120700000)

Схема №1754

Рис. 1754: электросхема. Subaru Outback BP

Схема №1755

Рис. 1755: ДИАГНОСТИЧЕСКАЯ ПРОЦЕДУРА. Subaru Outback BP

Схема №1756

УСЛОВИЕ ОБНАРУЖЕНИЯ расшифровка кода ошибки: два последовательных ездовых цикла с неисправностью

Внимание	После ремонта или замены неисправных деталей провести режим сброс Memory Mode. Обратитесь к разделу " РЕЖИМ сброс MEMORY " (ОЧИСТКА ПАМЯТИ) и к разделу проверка Mode (Режим проверки). (ref-208390-S19543680252005120700000)(ref-208390-S37988818422005120700000)

Схема №1757

Рис. 1757: электросхема. Subaru Outback BP

Схема №1758

Рис. 1758: ДИАГНОСТИЧЕСКАЯ ПРОЦЕДУРА. Subaru Outback BP

УСЛОВИЕ ОБНАРУЖЕНИЯ расшифровка кода ошибки: два последовательных ездовых цикла с неисправностью

Внимание	После ремонта или замены неисправных деталей провести режим сброс Memory Mode. Обратитесь к разделу " РЕЖИМ сброс MEMORY " (ОЧИСТКА ПАМЯТИ) и к разделу проверка Mode (Режим проверки). (ref-208390-S19543680252005120700000)(ref-208390-S37988818422005120700000)

Схема №1759

Рис. 1759: электросхема. Subaru Outback BP

Схема №1760

Рис. 1760: ДИАГНОСТИЧЕСКАЯ ПРОЦЕДУРА. Subaru Outback BP

УСЛОВИЕ ОБНАРУЖЕНИЯ расшифровка кода ошибки: обнаружено одновременно при возникновении неисправности

Внимание	После ремонта или замены неисправных деталей провести режим сброс Memory Mode. Обратитесь к разделу " РЕЖИМ сброс MEMORY " (ОЧИСТКА ПАМЯТИ) и к разделу проверка Mode (Режим проверки). (ref-208390-S19543680252005120700000)(ref-208390-S37988818422005120700000)

Схема №1761

Рис. 1761: электросхема. Subaru Outback BP

Схема №1762

Рис. 1762: ДИАГНОСТИЧЕСКАЯ ПРОЦЕДУРА. Subaru Outback BP

Схема №1763

УСЛОВИЕ ОБНАРУЖЕНИЯ расшифровка кода ошибки: обнаружено одновременно при возникновении неисправности

Внимание	После ремонта или замены неисправных деталей провести режим сброс Memory Mode. Обратитесь к разделу " РЕЖИМ сброс MEMORY " (ОЧИСТКА ПАМЯТИ) и к разделу проверка Mode (Режим проверки). (ref-208390-S19543680252005120700000)(ref-208390-S37988818422005120700000)

Схема №1764

Рис. 1764: электросхема. Subaru Outback BP

Схема №1765

Рис. 1765: ДИАГНОСТИЧЕСКАЯ ПРОЦЕДУРА. Subaru Outback BP

УСЛОВИЕ ОБНАРУЖЕНИЯ расшифровка кода ошибки: два последовательных ездовых цикла с неисправностью

Симптом неисправности

Ошибочный холостой ход

Внимание	После ремонта или замены неисправных деталей провести режим сброс Memory Mode. Обратитесь к разделу " РЕЖИМ сброс MEMORY " (ОЧИСТКА ПАМЯТИ) и к разделу проверка Mode (Режим проверки). (ref-208390-S19543680252005120700000)(ref-208390-S37988818422005120700000)

Схема №1766

Рис. 1766: электросхема. Subaru Outback BP

Схема №1767

Рис. 1767: ДИАГНОСТИЧЕСКАЯ ПРОЦЕДУРА. Subaru Outback BP

УСЛОВИЕ ОБНАРУЖЕНИЯ расшифровка кода ошибки: обнаружено одновременно при возникновении неисправности

Внимание	После ремонта или замены неисправных деталей провести режим сброс Memory Mode. Обратитесь к разделу " РЕЖИМ сброс MEMORY " (ОЧИСТКА ПАМЯТИ) и к разделу проверка Mode (Режим проверки). (ref-208390-S19543680252005120700000)(ref-208390-S37988818422005120700000)

Схема №1768

Рис. 1768: электросхема. Subaru Outback BP

Схема №1769

Рис. 1769: ДИАГНОСТИЧЕСКАЯ ПРОЦЕДУРА. Subaru Outback BP

Схема №1770

УСЛОВИЕ ОБНАРУЖЕНИЯ расшифровка кода ошибки: обнаружено одновременно при возникновении неисправности

Внимание	После ремонта или замены неисправных деталей провести режим сброс Memory Mode. Обратитесь к разделу " РЕЖИМ сброс MEMORY " (ОЧИСТКА ПАМЯТИ) и к разделу проверка Mode (Режим проверки). (ref-208390-S19543680252005120700000)(ref-208390-S37988818422005120700000)

Схема №1771

Рис. 1771: электросхема. Subaru Outback BP

Схема №1772

Рис. 1772: ДИАГНОСТИЧЕСКАЯ ПРОЦЕДУРА. Subaru Outback BP

Схема №1773

УСЛОВИЕ ОБНАРУЖЕНИЯ расшифровка кода ошибки: два последовательных ездовых цикла с неисправностью

Ошибочный холостой ход
Плохие ходовые качества

Внимание	После ремонта или замены неисправных деталей провести режим сброс Memory Mode. Обратитесь к разделу " РЕЖИМ сброс MEMORY " (ОЧИСТКА ПАМЯТИ) и к разделу проверка Mode (Режим проверки). (ref-208390-S19543680252005120700000)(ref-208390-S37988818422005120700000)

Схема №1774

Рис. 1774: электросхема. Subaru Outback BP

Схема №1775

Рис. 1775: ДИАГНОСТИЧЕСКАЯ ПРОЦЕДУРА. Subaru Outback BP

УСЛОВИЕ ОБНАРУЖЕНИЯ расшифровка кода ошибки: обнаружено одновременно при возникновении неисправности

Ошибочный холостой ход
Плохие ходовые качества

Внимание	После ремонта или замены неисправных деталей провести режим сброс Memory Mode. Обратитесь к разделу " РЕЖИМ сброс MEMORY " (ОЧИСТКА ПАМЯТИ) и к разделу проверка Mode (Режим проверки). (ref-208390-S19543680252005120700000)(ref-208390-S37988818422005120700000)

Схема №1776

Рис. 1776: электросхема. Subaru Outback BP

Схема №1777

Рис. 1777: ДИАГНОСТИЧЕСКАЯ ПРОЦЕДУРА. Subaru Outback BP

УСЛОВИЕ ОБНАРУЖЕНИЯ расшифровка кода ошибки: обнаружено одновременно при возникновении неисправности

Ошибочный холостой ход
Плохие ходовые качества

Внимание	После ремонта или замены неисправных деталей провести режим сброс Memory Mode. Обратитесь к разделу " РЕЖИМ сброс MEMORY " (ОЧИСТКА ПАМЯТИ) и к разделу проверка Mode (Режим проверки). (ref-208390-S19543680252005120700000)(ref-208390-S37988818422005120700000)

Схема №1778

Рис. 1778: электросхема. Subaru Outback BP

Схема №1779

Рис. 1779: ДИАГНОСТИЧЕСКАЯ ПРОЦЕДУРА. Subaru Outback BP

Схема №1780

УСЛОВИЕ ОБНАРУЖЕНИЯ расшифровка кода ошибки: обнаружено одновременно при возникновении неисправности

Трудно начать
Ошибочный холостой ход
Плохие ходовые качества

Внимание	После ремонта или замены неисправных деталей провести режим сброс Memory Mode. Обратитесь к разделу " РЕЖИМ сброс MEMORY " (ОЧИСТКА ПАМЯТИ) и к разделу проверка Mode (Режим проверки). (ref-208390-S19543680252005120700000)(ref-208390-S37988818422005120700000)

Схема №1781

Рис. 1781: электросхема. Subaru Outback BP

Схема №1782

Рис. 1782: ДИАГНОСТИЧЕСКАЯ ПРОЦЕДУРА. Subaru Outback BP

УСЛОВИЕ ОБНАРУЖЕНИЯ расшифровка кода ошибки: обнаружено одновременно при возникновении неисправности

Трудно начать
Ошибочный холостой ход
Плохие ходовые качества

Внимание	После ремонта или замены неисправных деталей провести режим сброс Memory Mode. Обратитесь к разделу " РЕЖИМ сброс MEMORY " (ОЧИСТКА ПАМЯТИ) и к разделу проверка Mode (Режим проверки). (ref-208390-S19543680252005120700000)(ref-208390-S37988818422005120700000)

Схема №1783

Рис. 1783: электросхема. Subaru Outback BP

Схема №1784

Рис. 1784: ДИАГНОСТИЧЕСКАЯ ПРОЦЕДУРА. Subaru Outback BP

Схема №1785

УСЛОВИЕ ОБНАРУЖЕНИЯ расшифровка кода ошибки: два последовательных ездовых цикла с неисправностью

Ошибочный холостой ход
Двигатель глохнет.
Плохие ходовые качества

Внимание	После ремонта или замены неисправных деталей провести режим сброс Memory Mode. Обратитесь к разделу " РЕЖИМ сброс MEMORY " (ОЧИСТКА ПАМЯТИ) и к разделу проверка Mode (Режим проверки). (ref-208390-S19543680252005120700000)(ref-208390-S37988818422005120700000)

Схема №1786

Рис. 1786: электросхема. Subaru Outback BP

Схема №1787

Рис. 1787: ДИАГНОСТИЧЕСКАЯ ПРОЦЕДУРА. Subaru Outback BP

УСЛОВИЕ ОБНАРУЖЕНИЯ расшифровка кода ошибки: обнаружено одновременно при возникновении неисправности

Ошибочный холостой ход
Двигатель глохнет.
Плохие ходовые качества

Внимание	После ремонта или замены неисправных деталей провести режим сброс Memory Mode. Обратитесь к разделу " РЕЖИМ сброс MEMORY " (ОЧИСТКА ПАМЯТИ) и к разделу проверка Mode (Режим проверки). (ref-208390-S19543680252005120700000)(ref-208390-S37988818422005120700000)

Схема №1788

Рис. 1788: электросхема. Subaru Outback BP

Схема №1789

Рис. 1789: ДИАГНОСТИЧЕСКАЯ ПРОЦЕДУРА. Subaru Outback BP

Схема №1790

УСЛОВИЕ ОБНАРУЖЕНИЯ расшифровка кода ошибки: обнаружено одновременно при возникновении неисправности

Ошибочный холостой ход
Двигатель глохнет.
Плохие ходовые качества

Внимание	После ремонта или замены неисправных деталей провести режим сброс Memory Mode. Обратитесь к разделу " РЕЖИМ сброс MEMORY " (ОЧИСТКА ПАМЯТИ) и к разделу проверка Mode (Режим проверки). (ref-208390-S19543680252005120700000)(ref-208390-S37988818422005120700000)

Схема №1791

Рис. 1791: электросхема. Subaru Outback BP

Схема №1792

Рис. 1792: ДИАГНОСТИЧЕСКАЯ ПРОЦЕДУРА. Subaru Outback BP

УСЛОВИЕ ОБНАРУЖЕНИЯ расшифровка кода ошибки: два последовательных ездовых цикла с неисправностью

Двигатель не возвращается на холостой ход.

Внимание	После ремонта или замены неисправных деталей провести режим сброс Memory Mode. Обратитесь к разделу " РЕЖИМ сброс MEMORY " (ОЧИСТКА ПАМЯТИ) и к разделу проверка Mode (Режим проверки). (ref-208390-S19543680252005120700000)(ref-208390-S37988818422005120700000)

Схема №1793

Рис. 1793: электросхема. Subaru Outback BP

Схема №1794

Рис. 1794: ДИАГНОСТИЧЕСКАЯ ПРОЦЕДУРА. Subaru Outback BP

УСЛОВИЕ ОБНАРУЖЕНИЯ расшифровка кода ошибки: два последовательных ездовых цикла с неисправностью

Термостат остается открытым.

Внимание	После ремонта или замены неисправных деталей провести режим сброс Memory Mode. Обратитесь к разделу " РЕЖИМ сброс MEMORY " (ОЧИСТКА ПАМЯТИ) и к разделу проверка Mode (Режим проверки). (ref-208390-S19543680252005120700000)(ref-208390-S37988818422005120700000)

Схема №1795

Рис. 1795: ДИАГНОСТИЧЕСКАЯ ПРОЦЕДУРА. Subaru Outback BP

УСЛОВИЕ ОБНАРУЖЕНИЯ расшифровка кода ошибки: два последовательных ездовых цикла с неисправностью

Внимание	После ремонта или замены неисправных деталей провести режим сброс Memory Mode. Обратитесь к разделу " РЕЖИМ сброс MEMORY " (ОЧИСТКА ПАМЯТИ) и к разделу проверка Mode (Режим проверки). (ref-208390-S19543680252005120700000)(ref-208390-S37988818422005120700000)

Схема №1796

Рис. 1796: ДИАГНОСТИЧЕСКАЯ ПРОЦЕДУРА. Subaru Outback BP

УСЛОВИЕ ОБНАРУЖЕНИЯ расшифровка кода ошибки: обнаружено одновременно при возникновении неисправности

Внимание	После ремонта или замены неисправных деталей провести режим сброс Memory Mode. Обратитесь к разделу " РЕЖИМ сброс MEMORY " (ОЧИСТКА ПАМЯТИ) и к разделу проверка Mode (Режим проверки). (ref-208390-S19543680252005120700000)(ref-208390-S37988818422005120700000)

Схема №1797

Рис. 1797: электросхема. Subaru Outback BP

Схема №1798

Рис. 1798: ДИАГНОСТИЧЕСКАЯ ПРОЦЕДУРА. Subaru Outback BP

УСЛОВИЕ ОБНАРУЖЕНИЯ расшифровка кода ошибки: два последовательных ездовых цикла с неисправностью

Внимание	После ремонта или замены неисправных деталей провести режим сброс Memory Mode. Обратитесь к разделу " РЕЖИМ сброс MEMORY " (ОЧИСТКА ПАМЯТИ) и к разделу проверка Mode (Режим проверки). (ref-208390-S19543680252005120700000)(ref-208390-S37988818422005120700000)

Схема №1799

Рис. 1799: электросхема. Subaru Outback BP

Схема №1800

Рис. 1800: ДИАГНОСТИЧЕСКАЯ ПРОЦЕДУРА. Subaru Outback BP

УСЛОВИЕ ОБНАРУЖЕНИЯ расшифровка кода ошибки: обнаружено одновременно при возникновении неисправности

Внимание	После ремонта или замены неисправных деталей провести режим сброс Memory Mode. Обратитесь к разделу " РЕЖИМ сброс MEMORY " (ОЧИСТКА ПАМЯТИ) и к разделу проверка Mode (Режим проверки). (ref-208390-S19543680252005120700000)(ref-208390-S37988818422005120700000)

Схема №1801

Рис. 1801: электросхема. Subaru Outback BP

Схема №1802

Рис. 1802: ДИАГНОСТИЧЕСКАЯ ПРОЦЕДУРА. Subaru Outback BP

Процедура диагностики

ПримечаниеДля получения более подробной информации о процедуре диагностики см. раздел ".расшифровка кода ошибки P0137: O2 датчик низкий уровень в цепи напряжение (ряд 1 SENATOR 2) ", Диагностическая процедура с кодом неисправности при диагностике. (ref-208390-S40604814532005120700000)

УСЛОВИЕ ОБНАРУЖЕНИЯ расшифровка кода ошибки: два последовательных ездовых цикла с неисправностью

Внимание	После ремонта или замены неисправных деталей провести режим сброс Memory Mode. Обратитесь к разделу " РЕЖИМ сброс MEMORY " (ОЧИСТКА ПАМЯТИ) и к разделу проверка Mode (Режим проверки). (ref-208390-S19543680252005120700000)(ref-208390-S37988818422005120700000)

Схема №1803

Рис. 1803: электросхема. Subaru Outback BP

Схема №1804

Рис. 1804: ДИАГНОСТИЧЕСКАЯ ПРОЦЕДУРА. Subaru Outback BP

Схема №1805

УСЛОВИЕ ОБНАРУЖЕНИЯ расшифровка кода ошибки: два последовательных ездовых цикла с неисправностью

Внимание	После ремонта или замены неисправных деталей провести режим сброс Memory Mode. Обратитесь к разделу " РЕЖИМ сброс MEMORY " (ОЧИСТКА ПАМЯТИ) и к разделу проверка Mode (Режим проверки). (ref-208390-S19543680252005120700000)(ref-208390-S37988818422005120700000)

Схема №1806

Рис. 1806: электросхема. Subaru Outback BP

Схема №1807

Рис. 1807: ДИАГНОСТИЧЕСКАЯ ПРОЦЕДУРА. Subaru Outback BP

УСЛОВИЕ ОБНАРУЖЕНИЯ расшифровка кода ошибки: обнаружено одновременно при возникновении неисправности

Внимание	После ремонта или замены неисправных деталей провести режим сброс Memory Mode. Обратитесь к разделу " РЕЖИМ сброс MEMORY " (ОЧИСТКА ПАМЯТИ) и к разделу проверка Mode (Режим проверки). (ref-208390-S19543680252005120700000)(ref-208390-S37988818422005120700000)

Схема №1808

Рис. 1808: электросхема. Subaru Outback BP

Схема №1809

Рис. 1809: ДИАГНОСТИЧЕСКАЯ ПРОЦЕДУРА. Subaru Outback BP

УСЛОВИЕ ОБНАРУЖЕНИЯ расшифровка кода ошибки: два последовательных ездовых цикла с неисправностью

Внимание	После ремонта или замены неисправных деталей провести режим сброс Memory Mode. Обратитесь к разделу " РЕЖИМ сброс MEMORY " (ОЧИСТКА ПАМЯТИ) и к разделу проверка Mode (Режим проверки). (ref-208390-S19543680252005120700000)(ref-208390-S37988818422005120700000)

Схема №1810

Рис. 1810: электросхема. Subaru Outback BP

Схема №1811

Рис. 1811: ДИАГНОСТИЧЕСКАЯ ПРОЦЕДУРА. Subaru Outback BP

УСЛОВИЕ ОБНАРУЖЕНИЯ расшифровка кода ошибки: обнаружено одновременно при возникновении неисправности

Внимание	После ремонта или замены неисправных деталей провести режим сброс Memory Mode. Обратитесь к разделу " РЕЖИМ сброс MEMORY " (ОЧИСТКА ПАМЯТИ) и к разделу проверка Mode (Режим проверки). (ref-208390-S19543680252005120700000)(ref-208390-S37988818422005120700000)

Схема №1812

Рис. 1812: электросхема. Subaru Outback BP

Схема №1813

Рис. 1813: ДИАГНОСТИЧЕСКАЯ ПРОЦЕДУРА. Subaru Outback BP

ПримечаниеДля получения более подробной информации о процедуре диагностики см. " расшифровка кода ошибки P0171: система TOO LEAN (ряд 1) ", Диагностическая процедура с расшифровка кода ошибки. (ref-208390-S27794847772005120700000)

УСЛОВИЕ ОБНАРУЖЕНИЯ расшифровка кода ошибки: два последовательных ездовых цикла с неисправностью

Ошибочный холостой ход
Двигатель глохнет.
Плохие ходовые качества

Внимание	После ремонта или замены неисправных деталей провести режим сброс Memory Mode. Обратитесь к разделу " РЕЖИМ сброс MEMORY " (ОЧИСТКА ПАМЯТИ) и к разделу проверка Mode (Режим проверки). (ref-208390-S19543680252005120700000)(ref-208390-S37988818422005120700000)

Схема №1814

Рис. 1814: ДИАГНОСТИЧЕСКАЯ ПРОЦЕДУРА. Subaru Outback BP

Схема №1815

Схема №1816

ПримечаниеДля получения информации о процедуре диагностики см. раздел " расшифровка кода ошибки P0174: система TOO LEAN (ряд 2) ", Диагностическая процедура с кодом неисправности при диагностике. (ref-208390-S15096815992005120700000)

УСЛОВИЕ ОБНАРУЖЕНИЯ расшифровка кода ошибки: два последовательных ездовых цикла с неисправностью

Ошибочный холостой ход
Двигатель глохнет.
Плохие ходовые качества

Внимание	После ремонта или замены неисправных деталей провести режим сброс Memory Mode. Обратитесь к разделу " РЕЖИМ сброс MEMORY " (ОЧИСТКА ПАМЯТИ) и к разделу проверка Mode (Режим проверки). (ref-208390-S19543680252005120700000)(ref-208390-S37988818422005120700000)

Схема №1817

Рис. 1817: ДИАГНОСТИЧЕСКАЯ ПРОЦЕДУРА. Subaru Outback BP

Схема №1818

Схема №1819

УСЛОВИЕ ОБНАРУЖЕНИЯ расшифровка кода ошибки: два последовательных ездовых цикла с неисправностью

Внимание	После ремонта или замены неисправных деталей провести режим сброс Memory Mode. Обратитесь к разделу " РЕЖИМ сброс MEMORY " (ОЧИСТКА ПАМЯТИ) и к разделу проверка Mode (Режим проверки). (ref-208390-S19543680252005120700000)(ref-208390-S37988818422005120700000)

Схема №1820

Рис. 1820: электросхема. Subaru Outback BP

Схема №1821

Рис. 1821: ДИАГНОСТИЧЕСКАЯ ПРОЦЕДУРА. Subaru Outback BP

УСЛОВИЕ ОБНАРУЖЕНИЯ расшифровка кода ошибки: обнаружено одновременно при возникновении неисправности

Внимание	После ремонта или замены неисправных деталей провести режим сброс Memory Mode. Обратитесь к разделу " РЕЖИМ сброс MEMORY " (ОЧИСТКА ПАМЯТИ) и к разделу проверка Mode (Режим проверки). (ref-208390-S19543680252005120700000)(ref-208390-S37988818422005120700000)

Схема №1822

Рис. 1822: электросхема. Subaru Outback BP

Схема №1823

Рис. 1823: ДИАГНОСТИЧЕСКАЯ ПРОЦЕДУРА. Subaru Outback BP

УСЛОВИЕ ОБНАРУЖЕНИЯ расшифровка кода ошибки: обнаружено одновременно при возникновении неисправности

Внимание	После ремонта или замены неисправных деталей провести режим сброс Memory Mode. Обратитесь к разделу " РЕЖИМ сброс MEMORY " (ОЧИСТКА ПАМЯТИ) и к разделу проверка Mode (Режим проверки). (ref-208390-S19543680252005120700000)(ref-208390-S37988818422005120700000)

Схема №1824

Рис. 1824: электросхема. Subaru Outback BP

Схема №1825

Рис. 1825: ДИАГНОСТИЧЕСКАЯ ПРОЦЕДУРА. Subaru Outback BP

Схема №1826

УСЛОВИЕ ОБНАРУЖЕНИЯ расшифровка кода ошибки: два последовательных ездовых цикла с неисправностью

Внимание	После ремонта или замены неисправных деталей провести режим сброс Memory Mode. Обратитесь к разделу " РЕЖИМ сброс MEMORY " (ОЧИСТКА ПАМЯТИ) и к разделу проверка Mode (Режим проверки). (ref-208390-S19543680252005120700000)(ref-208390-S37988818422005120700000)

Схема №1827

Рис. 1827: электросхема. Subaru Outback BP

Схема №1828

Рис. 1828: ДИАГНОСТИЧЕСКАЯ ПРОЦЕДУРА. Subaru Outback BP

Схема №1829

ПримечаниеИли диагностическую процедуру (см. " расшифровка кода ошибки P0306: цилиндр 6 MISFIRE обнаружено ", Диагностическая процедура с расшифровка кода ошибки). (ref-208390-S34213508162005120700000)

ПримечаниеДля получения более подробной информации о процедуре диагностики см. раздел " расшифровка кода ошибки P0306: цилиндр 6 MISFIRE обнаружено ", Диагностическая процедура с кодом неисправности при диагностике. (ref-208390-S34213508162005120700000)

УСЛОВИЕ ОБНАРУЖЕНИЯ расшифровка кода ошибки: Два последовательных ездовых цикла с неисправностью Обнаруживается одновременно при возникновении неисправности (Происходит пропуск зажигания, который может повредить катализатор).

Двигатель глохнет.
Ошибочный холостой ход
Грубое вождение

Внимание	После ремонта или замены неисправных деталей провести режим сброс Memory Mode. Обратитесь к разделу " РЕЖИМ сброс MEMORY " (ОЧИСТКА ПАМЯТИ) и к разделу проверка Mode (Режим проверки). (ref-208390-S19543680252005120700000)(ref-208390-S37988818422005120700000)

Схема №1830

Рис. 1830: электросхема. Subaru Outback BP

Схема №1831

Рис. 1831: ДИАГНОСТИЧЕСКАЯ ПРОЦЕДУРА. Subaru Outback BP

Схема №1832

Схема №1833

Схема №1834

Схема №1835

Схема №1836

УСЛОВИЕ ОБНАРУЖЕНИЯ расшифровка кода ошибки: обнаружено одновременно при возникновении неисправности

Плохие ходовые качества
Происходит стук.

Внимание	После ремонта или замены неисправных деталей провести режим сброс Memory Mode. Обратитесь к разделу " РЕЖИМ сброс MEMORY " (ОЧИСТКА ПАМЯТИ) и к разделу проверка Mode (Режим проверки). (ref-208390-S19543680252005120700000)(ref-208390-S37988818422005120700000)

Схема №1837

Рис. 1837: электросхема. Subaru Outback BP

Схема №1838

Рис. 1838: ДИАГНОСТИЧЕСКАЯ ПРОЦЕДУРА. Subaru Outback BP

УСЛОВИЕ ОБНАРУЖЕНИЯ расшифровка кода ошибки: обнаружено одновременно при возникновении неисправности

Плохие ходовые качества
Происходит стук.

Внимание	После ремонта или замены неисправных деталей провести режим сброс Memory Mode. Обратитесь к разделу " РЕЖИМ сброс MEMORY " (ОЧИСТКА ПАМЯТИ) и к разделу проверка Mode (Режим проверки). (ref-208390-S19543680252005120700000)(ref-208390-S37988818422005120700000)

Схема №1839

Рис. 1839: электросхема. Subaru Outback BP

Схема №1840

Рис. 1840: ДИАГНОСТИЧЕСКАЯ ПРОЦЕДУРА. Subaru Outback BP

УСЛОВИЕ ОБНАРУЖЕНИЯ расшифровка кода ошибки: обнаружено одновременно при возникновении неисправности

Плохие ходовые качества
Происходит стук.

Внимание	После ремонта или замены неисправных деталей провести режим сброс Memory Mode. Обратитесь к разделу " РЕЖИМ сброс MEMORY " (ОЧИСТКА ПАМЯТИ) и к разделу проверка Mode (Режим проверки). (ref-208390-S19543680252005120700000)(ref-208390-S37988818422005120700000)

Схема №1841

Рис. 1841: электросхема. Subaru Outback BP

Схема №1842

Рис. 1842: ДИАГНОСТИЧЕСКАЯ ПРОЦЕДУРА. Subaru Outback BP

УСЛОВИЕ ОБНАРУЖЕНИЯ расшифровка кода ошибки: обнаружено одновременно при возникновении неисправности

Плохие ходовые качества
Происходит стук.

Внимание	После ремонта или замены неисправных деталей провести режим сброс Memory Mode. Обратитесь к разделу " РЕЖИМ сброс MEMORY " (ОЧИСТКА ПАМЯТИ) и к разделу проверка Mode (Режим проверки). (ref-208390-S19543680252005120700000)(ref-208390-S37988818422005120700000)

Схема №1843

Рис. 1843: электросхема. Subaru Outback BP

Схема №1844

Рис. 1844: ДИАГНОСТИЧЕСКАЯ ПРОЦЕДУРА. Subaru Outback BP

УСЛОВИЕ ОБНАРУЖЕНИЯ расшифровка кода ошибки: обнаружено одновременно при возникновении неисправности

Двигатель глохнет.
Отказ двигателя на запуск

Внимание	После ремонта или замены неисправных деталей провести режим сброс Memory Mode. Обратитесь к разделу " РЕЖИМ сброс MEMORY " (ОЧИСТКА ПАМЯТИ) и к разделу проверка Mode (Режим проверки). (ref-208390-S19543680252005120700000)(ref-208390-S37988818422005120700000)

Схема №1845

Рис. 1845: электросхема. Subaru Outback BP

Схема №1846

Рис. 1846: ДИАГНОСТИЧЕСКАЯ ПРОЦЕДУРА. Subaru Outback BP

УСЛОВИЕ ОБНАРУЖЕНИЯ расшифровка кода ошибки: Буксировка последовательных ездовых циклов с неисправностью

Двигатель глохнет.
Отказ двигателя на запуск.

Внимание	После ремонта или замены неисправных деталей провести режим сброс Memory Mode. Обратитесь к разделу " РЕЖИМ сброс MEMORY " (ОЧИСТКА ПАМЯТИ) и к разделу проверка Mode (Режим проверки). (ref-208390-S19543680252005120700000)(ref-208390-S37988818422005120700000)

Схема №1847

Рис. 1847: электросхема. Subaru Outback BP

Схема №1848

Рис. 1848: ДИАГНОСТИЧЕСКАЯ ПРОЦЕДУРА. Subaru Outback BP

УСЛОВИЕ ОБНАРУЖЕНИЯ расшифровка кода ошибки: обнаружено одновременно при возникновении неисправности

Двигатель глохнет.
Отказ двигателя на запуск

Внимание	После ремонта или замены неисправных деталей провести режим сброс Memory Mode. Обратитесь к разделу " РЕЖИМ сброс MEMORY " (ОЧИСТКА ПАМЯТИ) и к разделу проверка Mode (Режим проверки). (ref-208390-S19543680252005120700000)(ref-208390-S37988818422005120700000)

Схема №1849

Рис. 1849: электросхема. Subaru Outback BP

Схема №1850

Рис. 1850: ДИАГНОСТИЧЕСКАЯ ПРОЦЕДУРА. Subaru Outback BP

УСЛОВИЕ ОБНАРУЖЕНИЯ расшифровка кода ошибки: Буксировка последовательных ездовых циклов с неисправностью

Двигатель глохнет.
Отказ двигателя на запуск

Внимание	После ремонта или замены неисправных деталей провести режим сброс Memory Mode. Обратитесь к разделу " РЕЖИМ сброс MEMORY " (ОЧИСТКА ПАМЯТИ) и к разделу проверка Mode (Режим проверки). (ref-208390-S19543680252005120700000)(ref-208390-S37988818422005120700000)

Схема №1851

Рис. 1851: электросхема. Subaru Outback BP

Схема №1852

Рис. 1852: ДИАГНОСТИЧЕСКАЯ ПРОЦЕДУРА. Subaru Outback BP

УСЛОВИЕ ОБНАРУЖЕНИЯ расшифровка кода ошибки: два последовательных ездовых цикла с неисправностью

Плохие ходовые качества на низких оборотах двигателя
Ошибочный холостой ход
Плохие ходовые качества.

Внимание	После ремонта или замены неисправных деталей провести режим сброс Memory Mode. Обратитесь к разделу " РЕЖИМ сброс MEMORY " (ОЧИСТКА ПАМЯТИ) и к разделу проверка Mode (Режим проверки). (ref-208390-S19543680252005120700000)(ref-208390-S37988818422005120700000)

Схема №1853

Рис. 1853: электросхема. Subaru Outback BP

Схема №1854

Рис. 1854: ДИАГНОСТИЧЕСКАЯ ПРОЦЕДУРА. Subaru Outback BP

Схема №1855

УСЛОВИЕ ОБНАРУЖЕНИЯ расшифровка кода ошибки: два последовательных ездовых цикла с неисправностью

Двигатель глохнет.
Холостая смесь не соответствует спецификациям.

Внимание	После ремонта или замены неисправных деталей провести режим сброс Memory Mode. Обратитесь к разделу " РЕЖИМ сброс MEMORY " (ОЧИСТКА ПАМЯТИ) и к разделу проверка Mode (Режим проверки). (ref-208390-S19543680252005120700000)(ref-208390-S37988818422005120700000)

Схема №1856

Рис. 1856: электросхема. Subaru Outback BP

Схема №1857

Рис. 1857: ДИАГНОСТИЧЕСКАЯ ПРОЦЕДУРА. Subaru Outback BP

УСЛОВИЕ ОБНАРУЖЕНИЯ расшифровка кода ошибки: два последовательных ездовых цикла с неисправностью

Запах бензина
Имеется отверстие диаметром более 1,0 мм (0,04 дюйма). в испарительной системе или топливном баке.

Внимание	После ремонта или замены неисправных деталей провести режим сброс Memory Mode. Обратитесь к разделу " РЕЖИМ сброс MEMORY " (ОЧИСТКА ПАМЯТИ) и к разделу проверка Mode (Режим проверки). (ref-208390-S19543680252005120700000)(ref-208390-S37988818422005120700000)

Схема №1858

Рис. 1858: электросхема. Subaru Outback BP

Схема №1859

Рис. 1859: ДИАГНОСТИЧЕСКАЯ ПРОЦЕДУРА. Subaru Outback BP

Схема №1860

УСЛОВИЕ ОБНАРУЖЕНИЯ расшифровка кода ошибки: обнаружено одновременно при возникновении неисправности

Внимание	После ремонта или замены неисправных деталей провести режим сброс Memory Mode. Обратитесь к разделу " РЕЖИМ сброс MEMORY " (ОЧИСТКА ПАМЯТИ) и к разделу проверка Mode (Режим проверки). (ref-208390-S19543680252005120700000)(ref-208390-S37988818422005120700000)

Схема №1861

Рис. 1861: электросхема. Subaru Outback BP

Схема №1862

Рис. 1862: ДИАГНОСТИЧЕСКАЯ ПРОЦЕДУРА. Subaru Outback BP

Схема №1863

УСЛОВИЕ ОБНАРУЖЕНИЯ расшифровка кода ошибки: обнаружено одновременно при возникновении неисправности

Внимание	После ремонта или замены неисправных деталей провести режим сброс Memory Mode. Обратитесь к разделу " РЕЖИМ сброс MEMORY " (ОЧИСТКА ПАМЯТИ) и к разделу проверка Mode (Режим проверки). (ref-208390-S19543680252005120700000)(ref-208390-S37988818422005120700000)

Схема №1864

Рис. 1864: электросхема. Subaru Outback BP

Схема №1865

Рис. 1865: ДИАГНОСТИЧЕСКАЯ ПРОЦЕДУРА. Subaru Outback BP

УСЛОВИЕ ОБНАРУЖЕНИЯ расшифровка кода ошибки: два последовательных ездовых цикла с неисправностью

Внимание	После ремонта или замены неисправных деталей провести режим сброс Memory Mode. Обратитесь к разделу " РЕЖИМ сброс MEMORY " (ОЧИСТКА ПАМЯТИ) и к разделу проверка Mode (Режим проверки). (ref-208390-S19543680252005120700000)(ref-208390-S37988818422005120700000)

Схема №1866

Рис. 1866: электросхема. Subaru Outback BP

Схема №1867

Рис. 1867: ДИАГНОСТИЧЕСКАЯ ПРОЦЕДУРА. Subaru Outback BP

УСЛОВИЕ ОБНАРУЖЕНИЯ расшифровка кода ошибки: обнаружено одновременно при возникновении неисправности

Внимание	После ремонта или замены неисправных деталей провести режим сброс Memory Mode. Обратитесь к разделу " РЕЖИМ сброс MEMORY " (ОЧИСТКА ПАМЯТИ) и к разделу проверка Mode (Режим проверки). (ref-208390-S19543680252005120700000)(ref-208390-S37988818422005120700000)

Схема №1868

Рис. 1868: электросхема. Subaru Outback BP

Схема №1869

Рис. 1869: ДИАГНОСТИЧЕСКАЯ ПРОЦЕДУРА. Subaru Outback BP

Схема №1870

УСЛОВИЕ ОБНАРУЖЕНИЯ расшифровка кода ошибки: обнаружено одновременно при возникновении неисправности

Внимание	После ремонта или замены неисправных деталей провести режим сброс Memory Mode. Обратитесь к разделу " РЕЖИМ сброс MEMORY " (ОЧИСТКА ПАМЯТИ) и к разделу проверка Mode (Режим проверки). (ref-208390-S19543680252005120700000)(ref-208390-S37988818422005120700000)

Схема №1871

Рис. 1871: электросхема. Subaru Outback BP

Схема №1872

Рис. 1872: ДИАГНОСТИЧЕСКАЯ ПРОЦЕДУРА. Subaru Outback BP

Схема №1873

УСЛОВИЕ ОБНАРУЖЕНИЯ расшифровка кода ошибки: два последовательных ездовых цикла с неисправностью

Запах бензина
Имеется отверстие диаметром более 0,5 мм (0 020 дюйма). в испарительной системе или топливном баке.

Внимание	После ремонта или замены неисправных деталей провести режим сброс Memory Mode. Обратитесь к разделу " РЕЖИМ сброс MEMORY " (ОЧИСТКА ПАМЯТИ) и к разделу проверка Mode (Режим проверки). (ref-208390-S19543680252005120700000)(ref-208390-S37988818422005120700000)

Схема №1874

Рис. 1874: электросхема. Subaru Outback BP

Схема №1875

Рис. 1875: ДИАГНОСТИЧЕСКАЯ ПРОЦЕДУРА. Subaru Outback BP

Схема №1876

УСЛОВИЕ ОБНАРУЖЕНИЯ расшифровка кода ошибки: два последовательных ездовых цикла с неисправностью

Запах бензина
Крышка заливной горловины топливного бака ослаблена или отсутствует

Внимание	После ремонта или замены неисправных деталей провести режим сброс Memory Mode. Обратитесь к разделу " РЕЖИМ сброс MEMORY " (ОЧИСТКА ПАМЯТИ) и к разделу проверка Mode (Режим проверки). (ref-208390-S19543680252005120700000)(ref-208390-S37988818422005120700000)

Схема №1877

Рис. 1877: электросхема. Subaru Outback BP

Схема №1878

Рис. 1878: ДИАГНОСТИЧЕСКАЯ ПРОЦЕДУРА. Subaru Outback BP

Схема №1879

УСЛОВИЕ ОБНАРУЖЕНИЯ расшифровка кода ошибки: два последовательных ездовых цикла с неисправностью

Ошибочный холостой ход

Внимание	После ремонта или замены неисправных деталей провести режим сброс Memory Mode. Обратитесь к разделу " РЕЖИМ сброс MEMORY " (ОЧИСТКА ПАМЯТИ) и к разделу проверка Mode (Режим проверки). (ref-208390-S19543680252005120700000)(ref-208390-S37988818422005120700000)

Схема №1880

Рис. 1880: электросхема. Subaru Outback BP

Схема №1881

Рис. 1881: ДИАГНОСТИЧЕСКАЯ ПРОЦЕДУРА. Subaru Outback BP

Схема №1882

УСЛОВИЕ ОБНАРУЖЕНИЯ расшифровка кода ошибки: два последовательных ездовых цикла с неисправностью

Ошибочный холостой ход

Внимание	После ремонта или замены неисправных деталей провести режим сброс Memory Mode. Обратитесь к разделу " РЕЖИМ сброс MEMORY " (ОЧИСТКА ПАМЯТИ) и к разделу проверка Mode (Режим проверки). (ref-208390-S19543680252005120700000)(ref-208390-S37988818422005120700000)

Схема №1883

Рис. 1883: электросхема. Subaru Outback BP

Схема №1884

Рис. 1884: ПРОЦЕДУРА ДИАГНОСТИКИ. Subaru Outback BP

УСЛОВИЕ ОБНАРУЖЕНИЯ расшифровка кода ошибки: два последовательных ездовых цикла с неисправностью

Внимание	После ремонта или замены неисправных деталей провести режим сброс Memory Mode. Обратитесь к разделу " РЕЖИМ сброс MEMORY " (ОЧИСТКА ПАМЯТИ) и к разделу проверка Mode (Режим проверки). (ref-208390-S19543680252005120700000)(ref-208390-S37988818422005120700000)

Схема №1885

Рис. 1885: электросхема. Subaru Outback BP

Схема №1886

Рис. 1886: ДИАГНОСТИЧЕСКАЯ ПРОЦЕДУРА. Subaru Outback BP

УСЛОВИЕ ОБНАРУЖЕНИЯ расшифровка кода ошибки: два последовательных ездовых цикла с неисправностью

Внимание	После ремонта или замены неисправных деталей провести режим сброс Memory Mode. Обратитесь к разделу " РЕЖИМ сброс MEMORY " (ОЧИСТКА ПАМЯТИ) и к разделу проверка Mode (Режим проверки). (ref-208390-S19543680252005120700000)(ref-208390-S37988818422005120700000)

Схема №1887

Рис. 1887: электросхема. Subaru Outback BP

Схема №1888

Рис. 1888: ДИАГНОСТИЧЕСКАЯ ПРОЦЕДУРА. Subaru Outback BP

Схема №1889

УСЛОВИЕ ОБНАРУЖЕНИЯ расшифровка кода ошибки: два последовательных ездовых цикла с неисправностью

Внимание	После ремонта или замены неисправных деталей провести очистку памяти (" сброс MEMORY MODE ") и режима проверки (" проверка MODE). (ref-208390-S19543680252005120700000)(ref-208390-S37988818422005120700000)

Схема №1890

Рис. 1890: электросхема. Subaru Outback BP

Схема №1891

Рис. 1891: ДИАГНОСТИЧЕСКАЯ ПРОЦЕДУРА. Subaru Outback BP

Схема №1892

УСЛОВИЕ ОБНАРУЖЕНИЯ расшифровка кода ошибки: два последовательных ездовых цикла с неисправностью

Внимание	После ремонта или замены неисправных деталей провести режим сброс Memory Mode. Обратитесь к разделу " РЕЖИМ сброс MEMORY " (ОЧИСТКА ПАМЯТИ) и к разделу проверка Mode (Режим проверки). (ref-208390-S19543680252005120700000)(ref-208390-S37988818422005120700000)

Схема №1893

Рис. 1893: электросхема. Subaru Outback BP

Схема №1894

Рис. 1894: ДИАГНОСТИЧЕСКАЯ ПРОЦЕДУРА. Subaru Outback BP

УСЛОВИЕ ОБНАРУЖЕНИЯ расшифровка кода ошибки: два последовательных ездовых цикла с неисправностью

Возникновение шума
Перегрев

Внимание	После ремонта или замены неисправных деталей провести режим сброс Memory Mode. Обратитесь к разделу " РЕЖИМ сброс MEMORY " (ОЧИСТКА ПАМЯТИ) и к разделу проверка Mode (Режим проверки). (ref-208390-S19543680252005120700000)(ref-208390-S37988818422005120700000)

ПримечаниеЕсли транспортное средство с двигателем на холостом ходу размещается очень близко к стене или другому транспортному средству, что препятствует нормальной функции охлаждения, БД система может обнаружить неисправность.

Схема №1895

Рис. 1895: электросхема. Subaru Outback BP

Схема №1896

Рис. 1896: ДИАГНОСТИЧЕСКАЯ ПРОЦЕДУРА. Subaru Outback BP

ПримечаниеДля получения более подробной информации о процедуре диагностики см. " расшифровка кода ошибки P0503: датчик скорости автомобиля (датчик скорости автомобиля) периодическая / ERRATIC / высокий ", Диагностическая процедура с кодом неисправности. (ref-208390-S09259786832005120700000)

УСЛОВИЕ ОБНАРУЖЕНИЯ расшифровка кода ошибки: обнаружено одновременно при возникновении неисправности

Внимание	После ремонта или замены неисправных деталей провести режим сброс Memory Mode. Обратитесь к разделу " РЕЖИМ сброс MEMORY " (ОЧИСТКА ПАМЯТИ) и к разделу проверка Mode (Режим проверки). (ref-208390-S19543680252005120700000)(ref-208390-S37988818422005120700000)

Схема №1897

Рис. 1897: С МОДЕЛЬЮ VDC. Subaru Outback BP

Схема №1898

Рис. 1898: БЕЗ МОДЕЛИ VDC. Subaru Outback BP

Схема №1899

Рис. 1899: ДИАГНОСТИЧЕСКАЯ ПРОЦЕДУРА. Subaru Outback BP

УСЛОВИЕ ОБНАРУЖЕНИЯ расшифровка кода ошибки: два последовательных ездовых цикла с неисправностью

Запуск двигателя затруднен.
Двигатель не запускается.
Ошибочный холостой ход
Двигатель глохнет.

Внимание	После ремонта или замены неисправных деталей провести режим сброс Memory Mode. Обратитесь к разделу " РЕЖИМ сброс MEMORY " (ОЧИСТКА ПАМЯТИ) и к разделу проверка Mode (Режим проверки). (ref-208390-S19543680252005120700000)(ref-208390-S37988818422005120700000)

Схема №1900

Рис. 1900: электросхема. Subaru Outback BP

Схема №1901

Рис. 1901: ДИАГНОСТИЧЕСКАЯ ПРОЦЕДУРА. Subaru Outback BP

УСЛОВИЕ ОБНАРУЖЕНИЯ расшифровка кода ошибки: два последовательных ездовых цикла с неисправностью

Двигатель не возвращается к нормальным оборотам холостого хода.

Внимание	После ремонта или замены неисправных деталей провести режим сброс Memory Mode. Обратитесь к разделу " РЕЖИМ сброс MEMORY " (ОЧИСТКА ПАМЯТИ) и к разделу проверка Mode (Режим проверки). (ref-208390-S19543680252005120700000)(ref-208390-S37988818422005120700000)

Схема №1902

Рис. 1902: электросхема. Subaru Outback BP

Схема №1903

Рис. 1903: ДИАГНОСТИЧЕСКАЯ ПРОЦЕДУРА. Subaru Outback BP

УСЛОВИЕ ОБНАРУЖЕНИЯ расшифровка кода ошибки: обнаружено одновременно при возникновении неисправности

Ошибочный холостой ход
Двигатель глохнет.
Суфлирование двигателя

Внимание	После ремонта или замены неисправных деталей провести режим сброс Memory Mode. Обратитесь к разделу " РЕЖИМ сброс MEMORY " (ОЧИСТКА ПАМЯТИ) и к разделу проверка Mode (Режим проверки). (ref-208390-S19543680252005120700000)(ref-208390-S37988818422005120700000)

Схема №1904

Рис. 1904: электросхема. Subaru Outback BP

Схема №1905

Рис. 1905: ДИАГНОСТИЧЕСКАЯ ПРОЦЕДУРА. Subaru Outback BP

УСЛОВИЕ ОБНАРУЖЕНИЯ расшифровка кода ошибки: обнаружено одновременно при возникновении неисправности

Ошибочный холостой ход
Двигатель глохнет.
Суфлирование двигателя

Внимание	После ремонта или замены неисправных деталей провести режим сброс Memory Mode. Обратитесь к разделу " РЕЖИМ сброс MEMORY " (ОЧИСТКА ПАМЯТИ) и к разделу проверка Mode (Режим проверки). (ref-208390-S19543680252005120700000)(ref-208390-S37988818422005120700000)

Схема №1906

Рис. 1906: электросхема. Subaru Outback BP

Схема №1907

Рис. 1907: ДИАГНОСТИЧЕСКАЯ ПРОЦЕДУРА. Subaru Outback BP

УСЛОВИЕ ОБНАРУЖЕНИЯ расшифровка кода ошибки: два последовательных ездовых цикла с неисправностью

Отказ двигателя на запуск

Внимание	После ремонта или замены неисправных деталей провести режим сброс Memory Mode. Обратитесь к разделу " РЕЖИМ сброс MEMORY " (ОЧИСТКА ПАМЯТИ) и к разделу проверка Mode (Режим проверки). (ref-208390-S19543680252005120700000)(ref-208390-S37988818422005120700000)

Схема №1908

Рис. 1908: электросхема. Subaru Outback BP

Схема №1909

Рис. 1909: ДИАГНОСТИЧЕСКАЯ ПРОЦЕДУРА. Subaru Outback BP

УСЛОВИЕ ОБНАРУЖЕНИЯ расшифровка кода ошибки: обнаружено одновременно при возникновении неисправности

Двигатель не возвращается к нормальным оборотам холостого хода.

Внимание	После ремонта или замены неисправных деталей провести режим сброс Memory Mode. Обратитесь к разделу " РЕЖИМ сброс MEMORY " (ОЧИСТКА ПАМЯТИ) и к разделу проверка Mode (Режим проверки). (ref-208390-S19543680252005120700000)(ref-208390-S37988818422005120700000)

Схема №1910

Рис. 1910: электросхема. Subaru Outback BP

Схема №1911

Рис. 1911: ДИАГНОСТИЧЕСКАЯ ПРОЦЕДУРА. Subaru Outback BP

УСЛОВИЕ ОБНАРУЖЕНИЯ расшифровка кода ошибки: два последовательных ездовых цикла с неисправностью

Внимание	После ремонта или замены неисправных деталей провести режим сброс Memory Mode. Обратитесь к разделу " РЕЖИМ сброс MEMORY " (ОЧИСТКА ПАМЯТИ) и к разделу проверка Mode (Режим проверки). (ref-208390-S19543680252005120700000)(ref-208390-S37988818422005120700000)

Схема №1912

Рис. 1912: электросхема. Subaru Outback BP

Схема №1913

Рис. 1913: ДИАГНОСТИЧЕСКАЯ ПРОЦЕДУРА. Subaru Outback BP

УСЛОВИЕ ОБНАРУЖЕНИЯ расшифровка кода ошибки: обнаружено одновременно при возникновении неисправности

Двигатель не запускается.
Двигатель глохнет.

Внимание	После ремонта или замены неисправных деталей провести режим сброс Memory Mode. Обратитесь к разделу " РЕЖИМ сброс MEMORY " (ОЧИСТКА ПАМЯТИ) и к разделу проверка Mode (Режим проверки). (ref-208390-S19543680252005120700000)(ref-208390-S37988818422005120700000)

Схема №1914

Рис. 1914: электросхема. Subaru Outback BP

Схема №1915

Рис. 1915: ДИАГНОСТИЧЕСКАЯ ПРОЦЕДУРА. Subaru Outback BP

УСЛОВИЕ ОБНАРУЖЕНИЯ расшифровка кода ошибки: два последовательных ездовых цикла с неисправностью

Ошибочный холостой ход

Внимание	После ремонта или замены неисправных деталей провести режим сброс Memory Mode. Обратитесь к разделу " РЕЖИМ сброс MEMORY " (ОЧИСТКА ПАМЯТИ) и к разделу проверка Mode (Режим проверки). (ref-208390-S19543680252005120700000)(ref-208390-S37988818422005120700000)

Схема №1916

Рис. 1916: электросхема. Subaru Outback BP

Схема №1917

Рис. 1917: ДИАГНОСТИЧЕСКАЯ ПРОЦЕДУРА. Subaru Outback BP

Схема №1918

УСЛОВИЕ ОБНАРУЖЕНИЯ расшифровка кода ошибки: два последовательных ездовых цикла с неисправностью

Ошибочный холостой ход

Внимание	После ремонта или замены неисправных деталей провести режим сброс Memory Mode. Обратитесь к разделу " РЕЖИМ сброс MEMORY " (ОЧИСТКА ПАМЯТИ) и к разделу проверка Mode (Режим проверки). (ref-208390-S19543680252005120700000)(ref-208390-S37988818422005120700000)

Схема №1919

Рис. 1919: электросхема. Subaru Outback BP

Схема №1920

Рис. 1920: ДИАГНОСТИЧЕСКАЯ ПРОЦЕДУРА. Subaru Outback BP

УСЛОВИЕ ОБНАРУЖЕНИЯ расшифровка кода ошибки: два последовательных ездовых цикла с неисправностью

Вентилятор радиатора работает неправильно.
Перегрев

Внимание	После ремонта или замены неисправных деталей провести режим сброс Memory Mode. Обратитесь к разделу " РЕЖИМ сброс MEMORY " (ОЧИСТКА ПАМЯТИ) и к разделу проверка Mode (Режим проверки). (ref-208390-S19543680252005120700000)(ref-208390-S37988818422005120700000)

Схема №1921

Рис. 1921: электросхема. Subaru Outback BP

Схема №1922

Рис. 1922: ДИАГНОСТИЧЕСКАЯ ПРОЦЕДУРА. Subaru Outback BP

УСЛОВИЕ ОБНАРУЖЕНИЯ расшифровка кода ошибки: два последовательных ездовых цикла с неисправностью

Вентилятор радиатора работает неправильно.
Перегрев

Внимание	После ремонта или замены неисправных деталей провести режим сброс Memory Mode. Обратитесь к разделу " РЕЖИМ сброс MEMORY " (ОЧИСТКА ПАМЯТИ) и к разделу проверка Mode (Режим проверки). (ref-208390-S19543680252005120700000)(ref-208390-S37988818422005120700000)

Схема №1923

Рис. 1923: электросхема. Subaru Outback BP

Схема №1924

Рис. 1924: ДИАГНОСТИЧЕСКАЯ ПРОЦЕДУРА. Subaru Outback BP

УСЛОВИЕ ОБНАРУЖЕНИЯ расшифровка кода ошибки: два последовательных ездовых цикла с неисправностью

Внимание	После ремонта или замены неисправных деталей провести режим сброс Memory Mode. Обратитесь к разделу " РЕЖИМ сброс MEMORY " (ОЧИСТКА ПАМЯТИ) и к разделу проверка Mode (Режим проверки). (ref-208390-S19543680252005120700000)(ref-208390-S37988818422005120700000)

Схема №1925

Рис. 1925: электросхема. Subaru Outback BP

Схема №1926

Рис. 1926: ДИАГНОСТИЧЕСКАЯ ПРОЦЕДУРА. Subaru Outback BP

ПримечаниеДля получения более подробной информации о процедуре диагностики см. " расшифровка кода ошибки P0734: передача 4 INCORRECT RATIO ", Диагностическая процедура с кодом неисправности (код неисправности (расшифровка кода ошибки)). (ref-208390-S37733942692005120700000)

УСЛОВИЕ ОБНАРУЖЕНИЯ расшифровка кода ошибки: два последовательных ездовых цикла с неисправностью

Точка переключения слишком высокая или слишком низкая; тормоз двигателя не эффективен в диапазоне " 3 "; чрезмерный удар при переключении; чрезмерное жесткое угловое " торможение "

Внимание	После ремонта или замены неисправных деталей провести режим сброс Memory Mode. Обратитесь к разделу " РЕЖИМ сброс MEMORY " (ОЧИСТКА ПАМЯТИ) и к разделу проверка Mode (Режим проверки). (ref-208390-S19543680252005120700000)(ref-208390-S37988818422005120700000)

Схема №1927

Рис. 1927: ДИАГНОСТИЧЕСКАЯ ПРОЦЕДУРА. Subaru Outback BP

Схема №1928

УСЛОВИЕ ОБНАРУЖЕНИЯ расшифровка кода ошибки: два последовательных ездовых цикла с неисправностью

Нет блокировки (после прогрева двигателя)
Отсутствие смещения или слишком тугое угловое " торможение "

Внимание	После ремонта или замены неисправных деталей провести режим сброс Memory Mode. Обратитесь к разделу " РЕЖИМ сброс MEMORY " (ОЧИСТКА ПАМЯТИ) и к разделу проверка Mode (Режим проверки). (ref-208390-S19543680252005120700000)(ref-208390-S37988818422005120700000)

Схема №1929

Рис. 1929: ДИАГНОСТИЧЕСКАЯ ПРОЦЕДУРА. Subaru Outback BP

Схема №1930

УСЛОВИЕ ОБНАРУЖЕНИЯ расшифровка кода ошибки: два последовательных ездовых цикла с неисправностью

Ошибочный холостой ход

Внимание	После ремонта или замены неисправных деталей провести режим сброс Memory Mode. Обратитесь к разделу " РЕЖИМ сброс MEMORY " (ОЧИСТКА ПАМЯТИ) и к разделу проверка Mode (Режим проверки). (ref-208390-S19543680252005120700000)(ref-208390-S37988818422005120700000)

Схема №1931

Рис. 1931: электросхема. Subaru Outback BP

Схема №1932

Рис. 1932: ДИАГНОСТИЧЕСКАЯ ПРОЦЕДУРА. Subaru Outback BP

УСЛОВИЕ ОБНАРУЖЕНИЯ расшифровка кода ошибки: два последовательных ездовых цикла с неисправностью

Ошибочный холостой ход

Внимание	После ремонта или замены неисправных деталей провести режим сброс Memory Mode. Обратитесь к разделу " РЕЖИМ сброс MEMORY " (ОЧИСТКА ПАМЯТИ) и к разделу проверка Mode (Режим проверки). (ref-208390-S19543680252005120700000)(ref-208390-S37988818422005120700000)

Схема №1933

Рис. 1933: электросхема. Subaru Outback BP

Схема №1934

Рис. 1934: ДИАГНОСТИЧЕСКАЯ ПРОЦЕДУРА. Subaru Outback BP

Схема №1935

УСЛОВИЕ ОБНАРУЖЕНИЯ расшифровка кода ошибки: два последовательных ездовых цикла с неисправностью

Внимание	После ремонта или замены неисправных деталей провести режим сброс Memory Mode. Обратитесь к разделу " РЕЖИМ сброс MEMORY " (ОЧИСТКА ПАМЯТИ) и к разделу проверка Mode (Режим проверки). (ref-208390-S19543680252005120700000)(ref-208390-S37988818422005120700000)

Схема №1936

Рис. 1936: электросхема. Subaru Outback BP

Схема №1937

Рис. 1937: ДИАГНОСТИЧЕСКАЯ ПРОЦЕДУРА. Subaru Outback BP

УСЛОВИЕ ОБНАРУЖЕНИЯ расшифровка кода ошибки: два последовательных ездовых цикла с неисправностью

Внимание	После ремонта или замены неисправных деталей провести режим сброс Memory Mode. Обратитесь к разделу " РЕЖИМ сброс MEMORY " (ОЧИСТКА ПАМЯТИ) и к разделу проверка Mode (Режим проверки). (ref-208390-S19543680252005120700000)(ref-208390-S37988818422005120700000)

Схема №1938

Рис. 1938: электросхема. Subaru Outback BP

Схема №1939

Рис. 1939: ДИАГНОСТИЧЕСКАЯ ПРОЦЕДУРА. Subaru Outback BP

УСЛОВИЕ ОБНАРУЖЕНИЯ расшифровка кода ошибки: два последовательных ездовых цикла с неисправностью

Внимание	После ремонта или замены неисправных деталей провести режим сброс Memory Mode. Обратитесь к разделу " РЕЖИМ сброс MEMORY " (ОЧИСТКА ПАМЯТИ) и к разделу проверка Mode (Режим проверки). (ref-208390-S19543680252005120700000)(ref-208390-S37988818422005120700000)

Схема №1940

Рис. 1940: электросхема. Subaru Outback BP

Схема №1941

Рис. 1941: ДИАГНОСТИЧЕСКАЯ ПРОЦЕДУРА. Subaru Outback BP

УСЛОВИЕ ОБНАРУЖЕНИЯ расшифровка кода ошибки: обнаружено одновременно при возникновении неисправности

Внимание	После ремонта или замены неисправных деталей провести режим сброс Memory Mode. Обратитесь к разделу " РЕЖИМ сброс MEMORY " (ОЧИСТКА ПАМЯТИ) и к разделу проверка Mode (Режим проверки). (ref-208390-S19543680252005120700000)(ref-208390-S37988818422005120700000)

Схема №1942

Рис. 1942: ДИАГНОСТИЧЕСКАЯ ПРОЦЕДУРА. Subaru Outback BP

Условия обнаружения кода неисправности

Обнаруживается одновременно при возникновении неисправности

Внимание	После ремонта или замены неисправных деталей провести режим сброс Memory Mode. Обратитесь к разделу " РЕЖИМ сброс MEMORY " (ОЧИСТКА ПАМЯТИ) и к разделу проверка Mode (Режим проверки). (ref-208390-S19543680252005120700000)(ref-208390-S37988818422005120700000)

Схема №1943

Рис. 1943: ДИАГНОСТИЧЕСКАЯ ПРОЦЕДУРА. Subaru Outback BP

УСЛОВИЕ ОБНАРУЖЕНИЯ расшифровка кода ошибки: обнаружено одновременно при возникновении неисправности

Внимание	После ремонта или замены неисправных деталей провести режим сброс Memory Mode. Обратитесь к разделу " РЕЖИМ сброс MEMORY " (ОЧИСТКА ПАМЯТИ) и к разделу проверка Mode (Режим проверки). (ref-208390-S19543680252005120700000)(ref-208390-S37988818422005120700000)

Схема №1944

Рис. 1944: электросхема. Subaru Outback BP

Шаг	Проверить	Да	Нет
ПРОВЕРИТЬ ДРУГИЕ расшифровка кода ошибки НА ДИСПЛЕЕ	Отображается ли какой-либо другой расшифровка кода ошибки?	Проверить расшифровка кода ошибки с помощью " List of Diagnostic Troble Code ". Примечание: нет необходимости проверять DCC P1134	Заменить блок управления двигателем.

ЗАГОЛОВОК расшифровка кода ошибки НА ДИСПЛЕЕ.

ПримечаниеДля получения информации о процедуре диагностики см. " расшифровка кода ошибки P1153: O2 датчик диапазон/работа цепи (высокий) (БАНК 1 ДАТЧИК 1) ", Процедура диагностики с расшифровка кода ошибки. (ref-208390-S12901176952005120700000)

УСЛОВИЕ ОБНАРУЖЕНИЯ расшифровка кода ошибки: два последовательных ездовых цикла с неисправностью

Внимание	После ремонта или замены неисправных деталей провести режим сброс Memory Mode. Обратитесь к разделу " РЕЖИМ сброс MEMORY " (ОЧИСТКА ПАМЯТИ) и к разделу проверка Mode (Режим проверки). (ref-208390-S19543680252005120700000)(ref-208390-S37988818422005120700000)

Схема №1945

Рис. 1945: электросхема. Subaru Outback BP

Схема №1946

Рис. 1946: ДИАГНОСТИЧЕСКАЯ ПРОЦЕДУРА. Subaru Outback BP

ПримечаниеДля получения информации о процедуре диагностики см. " расшифровка кода ошибки P1155: O2 датчик диапазон/работа цепи (высокий) (БАНК 2 ДАТЧИК 1) ", Процедура диагностики с расшифровка кода ошибки. (ref-208390-S35762452102005120700000)

УСЛОВИЕ ОБНАРУЖЕНИЯ расшифровка кода ошибки: два последовательных ездовых цикла с неисправностью

Внимание	После ремонта или замены неисправных деталей провести режим сброс Memory Mode. Обратитесь к разделу " РЕЖИМ сброс MEMORY " (ОЧИСТКА ПАМЯТИ) и к разделу проверка Mode (Режим проверки). (ref-208390-S19543680252005120700000)(ref-208390-S37988818422005120700000)

Схема №1947

Рис. 1947: электросхема. Subaru Outback BP

Схема №1948

Рис. 1948: ДИАГНОСТИЧЕСКАЯ ПРОЦЕДУРА. Subaru Outback BP

УСЛОВИЕ ОБНАРУЖЕНИЯ расшифровка кода ошибки: два последовательных ездовых цикла с неисправностью

Внимание	После ремонта или замены неисправных деталей провести режим сброс Memory Mode. Обратитесь к разделу " РЕЖИМ сброс MEMORY " (ОЧИСТКА ПАМЯТИ) и к разделу проверка Mode (Режим проверки). (ref-208390-S19543680252005120700000)(ref-208390-S37988818422005120700000)

Схема №1949

Рис. 1949: электросхема. Subaru Outback BP

Схема №1950

Рис. 1950: ДИАГНОСТИЧЕСКАЯ ПРОЦЕДУРА. Subaru Outback BP

Схема №1951

УСЛОВИЕ ОБНАРУЖЕНИЯ расшифровка кода ошибки: два последовательных ездовых цикла с неисправностью

Внимание	После ремонта или замены неисправных деталей провести режим сброс Memory Mode. Обратитесь к разделу " РЕЖИМ сброс MEMORY " (ОЧИСТКА ПАМЯТИ) и к разделу проверка Mode (Режим проверки). (ref-208390-S19543680252005120700000)(ref-208390-S37988818422005120700000)

Схема №1952

Рис. 1952: электросхема. Subaru Outback BP

Схема №1953

Рис. 1953: ДИАГНОСТИЧЕСКАЯ ПРОЦЕДУРА. Subaru Outback BP

УСЛОВИЕ ОБНАРУЖЕНИЯ расшифровка кода ошибки: обнаружено одновременно при возникновении неисправности

Неправильная подача топлива

Внимание	После ремонта или замены неисправных деталей провести режим сброс Memory Mode. Обратитесь к разделу " РЕЖИМ сброс MEMORY " (ОЧИСТКА ПАМЯТИ) и к разделу проверка Mode (Режим проверки). (ref-208390-S19543680252005120700000)(ref-208390-S37988818422005120700000)

Схема №1954

Рис. 1954: электросхема. Subaru Outback BP

Схема №1955

Рис. 1955: ДИАГНОСТИЧЕСКАЯ ПРОЦЕДУРА. Subaru Outback BP

УСЛОВИЕ ОБНАРУЖЕНИЯ расшифровка кода ошибки: два последовательных ездовых цикла с неисправностью

Внимание	После ремонта или замены неисправных деталей провести режим сброс Memory Mode. Обратитесь к разделу " РЕЖИМ сброс MEMORY " (ОЧИСТКА ПАМЯТИ) и к разделу проверка Mode (Режим проверки). (ref-208390-S19543680252005120700000)(ref-208390-S37988818422005120700000)

Схема №1956

Рис. 1956: электросхема. Subaru Outback BP

Схема №1957

Рис. 1957: ДИАГНОСТИЧЕСКАЯ ПРОЦЕДУРА. Subaru Outback BP

Схема №1958

УСЛОВИЕ ОБНАРУЖЕНИЯ расшифровка кода ошибки: два последовательных ездовых цикла с неисправностью

Внимание	После ремонта или замены неисправных деталей провести режим сброс Memory Mode. Обратитесь к разделу " РЕЖИМ сброс MEMORY " (ОЧИСТКА ПАМЯТИ) и к разделу проверка Mode (Режим проверки). (ref-208390-S19543680252005120700000)(ref-208390-S37988818422005120700000)

Схема №1959

Рис. 1959: электросхема. Subaru Outback BP

Схема №1960

Рис. 1960: ДИАГНОСТИЧЕСКАЯ ПРОЦЕДУРА. Subaru Outback BP

УСЛОВИЕ ОБНАРУЖЕНИЯ расшифровка кода ошибки: два последовательных ездовых цикла с неисправностью

Внимание	После ремонта или замены неисправных деталей провести режим сброс Memory Mode. Обратитесь к разделу " РЕЖИМ сброс MEMORY " (ОЧИСТКА ПАМЯТИ) и к разделу проверка Mode (Режим проверки). (ref-208390-S19543680252005120700000)(ref-208390-S37988818422005120700000)

Схема №1961

Рис. 1961: электросхема. Subaru Outback BP

Схема №1962

Рис. 1962: ДИАГНОСТИЧЕСКАЯ ПРОЦЕДУРА. Subaru Outback BP

УСЛОВИЕ ОБНАРУЖЕНИЯ расшифровка кода ошибки: два последовательных ездовых цикла с неисправностью

Отказ двигателя на запуск

Внимание	После ремонта или замены неисправных деталей провести режим сброс Memory Mode. Обратитесь к разделу " РЕЖИМ сброс MEMORY " (ОЧИСТКА ПАМЯТИ) и к разделу проверка Mode (Режим проверки). (ref-208390-S19543680252005120700000)(ref-208390-S37988818422005120700000)

Схема №1963

Рис. 1963: электросхема. Subaru Outback BP

Схема №1964

Рис. 1964: ДИАГНОСТИЧЕСКАЯ ПРОЦЕДУРА. Subaru Outback BP

УСЛОВИЕ ОБНАРУЖЕНИЯ расшифровка кода ошибки: обнаружено одновременно при возникновении неисправности

Внимание	После ремонта или замены неисправных деталей провести режим сброс Memory Mode. Обратитесь к разделу " РЕЖИМ сброс MEMORY " (ОЧИСТКА ПАМЯТИ) и к разделу проверка Mode (Режим проверки). (ref-208390-S19543680252005120700000)(ref-208390-S37988818422005120700000)

Схема №1965

Рис. 1965: электросхема. Subaru Outback BP

Схема №1966

Рис. 1966: ДИАГНОСТИЧЕСКАЯ ПРОЦЕДУРА. Subaru Outback BP

УСЛОВИЕ ОБНАРУЖЕНИЯ расшифровка кода ошибки: два последовательных ездовых цикла с неисправностью

Внимание	После ремонта или замены неисправных деталей провести режим сброс Memory Mode. Обратитесь к разделу " РЕЖИМ сброс MEMORY " (ОЧИСТКА ПАМЯТИ) и к разделу проверка Mode (Режим проверки). (ref-208390-S19543680252005120700000)(ref-208390-S37988818422005120700000)

Схема №1967

Рис. 1967: электросхема. Subaru Outback BP

Схема №1968

Рис. 1968: ДИАГНОСТИЧЕСКАЯ ПРОЦЕДУРА. Subaru Outback BP

УСЛОВИЕ ОБНАРУЖЕНИЯ расшифровка кода ошибки: два последовательных ездовых цикла с неисправностью

Внимание	После ремонта или замены неисправных деталей провести режим сброс Memory Mode. Обратитесь к разделу " РЕЖИМ сброс MEMORY " (ОЧИСТКА ПАМЯТИ) и к разделу проверка Mode (Режим проверки). (ref-208390-S19543680252005120700000)(ref-208390-S37988818422005120700000)

Схема №1969

Рис. 1969: электросхема. Subaru Outback BP

Схема №1970

Рис. 1970: ДИАГНОСТИЧЕСКАЯ ПРОЦЕДУРА. Subaru Outback BP

УСЛОВИЕ ОБНАРУЖЕНИЯ расшифровка кода ошибки: два последовательных ездовых цикла с неисправностью

Чрезмерный удар при переключении

Внимание	После ремонта или замены неисправных деталей провести режим сброс Memory Mode. Обратитесь к разделу " РЕЖИМ сброс MEMORY " (ОЧИСТКА ПАМЯТИ) и к разделу проверка Mode (Режим проверки). (ref-208390-S19543680252005120700000)(ref-208390-S37988818422005120700000)

Схема №1971

Рис. 1971: электросхема. Subaru Outback BP

Схема №1972

Рис. 1972: ДИАГНОСТИЧЕСКАЯ ПРОЦЕДУРА. Subaru Outback BP

УСЛОВИЕ ОБНАРУЖЕНИЯ расшифровка кода ошибки: два последовательных ездовых цикла с неисправностью

Чрезмерный удар при переключении

Внимание	После ремонта или замены неисправных деталей провести режим сброс Memory Mode. Обратитесь к разделу " РЕЖИМ сброс MEMORY " (ОЧИСТКА ПАМЯТИ) и к разделу проверка Mode (Режим проверки). (ref-208390-S19543680252005120700000)(ref-208390-S37988818422005120700000)

Схема №1973

Рис. 1973: электросхема. Subaru Outback BP

Схема №1974

Рис. 1974: ДИАГНОСТИЧЕСКАЯ ПРОЦЕДУРА. Subaru Outback BP

УСЛОВИЕ ОБНАРУЖЕНИЯ расшифровка кода ошибки: два последовательных ездовых цикла с неисправностью

Внимание	После ремонта или замены неисправных деталей провести режим сброс Memory Mode. Обратитесь к разделу " РЕЖИМ сброс MEMORY " (ОЧИСТКА ПАМЯТИ) и к разделу проверка Mode (Режим проверки). (ref-208390-S19543680252005120700000)(ref-208390-S37988818422005120700000)

Схема №1975

Рис. 1975: электросхема. Subaru Outback BP

Схема №1976

Рис. 1976: ДИАГНОСТИЧЕСКАЯ ПРОЦЕДУРА. Subaru Outback BP

Схема №1977

Схема №1978

Схема №1979

Схема №1980

УСЛОВИЕ ОБНАРУЖЕНИЯ расшифровка кода ошибки: два последовательных ездовых цикла с неисправностью

Внимание	После ремонта или замены неисправных деталей провести режим сброс Memory Mode. Обратитесь к разделу " РЕЖИМ сброс MEMORY " (ОЧИСТКА ПАМЯТИ) и к разделу проверка Mode (Режим проверки). (ref-208390-S19543680252005120700000)(ref-208390-S37988818422005120700000)

Схема №1981

Рис. 1981: электросхема. Subaru Outback BP

Схема №1982

Рис. 1982: ДИАГНОСТИЧЕСКАЯ ПРОЦЕДУРА. Subaru Outback BP

Схема №1983

Схема №1984

Схема №1985

Схема №1986

ПримечаниеТакже возможна неисправность деталей, отличных от перечисленных. См. раздел " НЕПОЛАДКИ ДВИГАТЕЛЯ В ЦЕЛОМ ". (ref-208385-S18055532932005120700000)

Схема №1987

Схема №1988
